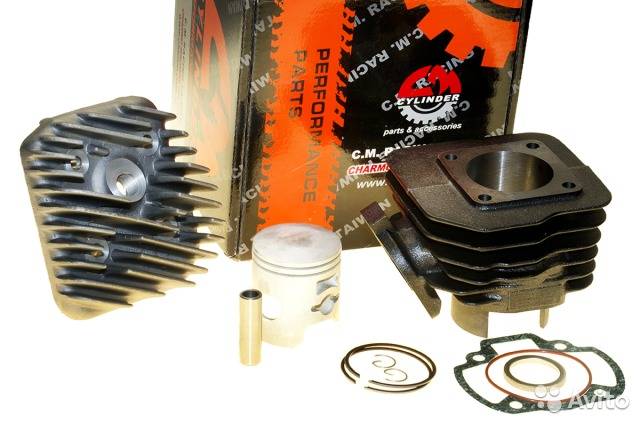

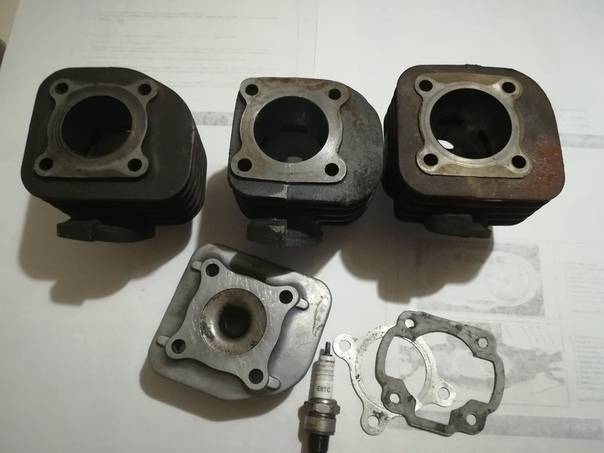

Установка ЦПГ 65сс на скутер, есть ли смысл?

Как поменять поршневую на 4т скутере?

Мы будем описывать процесс постепенно шаг за шагом. Прежде всего необходимо снять пластик, который мешает нам добраться до двигателя.

Следующим шагом откручиваем и снимаем карбюратор (При этом не обязательно отсоединять все шланги с карбюратора, а достаточно отвести его в сторону).

Откручиваем глушитель в месте его крепления с головкой цилиндра и в месте крепления с картером двигателя (2 длинных болта). Теперь снимаем глушитель.

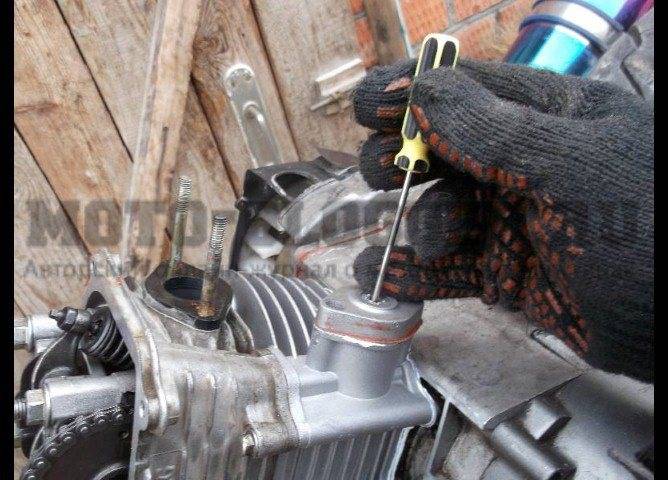

Следующим шагом необходимо отвентить пластиковую крышку головки цилиндра. (2 половинки соединённые двумя шурупами) После этого снимаем крышку головки цилиндра, открутив 4 болта. Откручиваем регулятор натяжения цепи, который находится возле карбюратора.

Далее необходимо открутить 4 гайки крепления головки цилиндра, после чего мы сможем снять головку цилиндра. Когда мы сняли регулятор натяжения цепи, мы освободили цепь и легко можем её снять (после того как мы сняли цепь с распредвала необходимо её зафиксировать, например проволкой, чтобы она не упала в картер двигателя)

На этом фото головка ещё не снята, а снят лишь распредвал и цепь зафиксирована. Следующим шагом снимаем цилиндр со шпилек. Если с этим возникнут проблемы, то можно слегка подстучать деревянной частью молотка со всех сторон цилиндра.

Ставим поршень в положение верхней мертвой точки (наивысшее положение положение поршня, ориентируемся при этом по меткам на роторе генератора.) Необходимо следить за тем, чтобы цепь не слетела с ведущей звёздочки, чтобы не возиться с её установкой в обратное положение. Возьмите чистую тряпку и закройте отверстие картера двигателя, чтобы в него не попал различный мусор. Снимите стопорные кольца с поршняи освободите тем самым палец (тут можно воспользоваться круглогубцами или маленькими плоскогубцами.) Извлекаем палец с помощью небольшого деревянного брусочка (стараемся при этом не создавать нагрузки на шатун коленвала). На этом процесс снятия старой цпг завершён.

Как поставить поршень на скутер: снимаем старый, устанавливаем новый

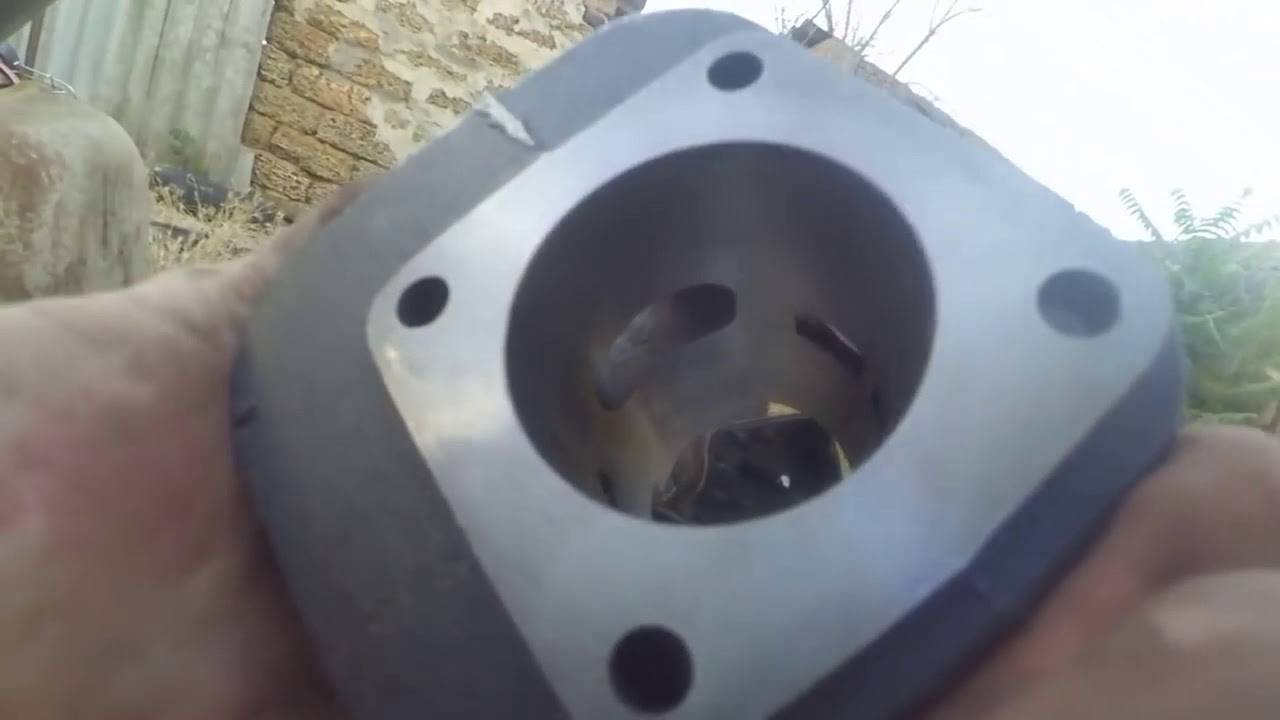

Добраться до цилиндра поршня будет легко, если следовать инструкции. Начинать нужно со снятия облицовки скутера из пластика, после чего отключить провода. Масляный шланг отсоединяется, а сам мотор снимается благодаря откручиванию крепёжных элементов

Накладку из пластика следует отложить подальше, чтобы не раздавить её вследствие неосторожного движения

Чтобы добраться до поршня по итогу нужно снять головку цилиндра, а затем и сам цилиндр

Демонтаж самого поршня осуществляется в такой последовательности:

1. снимаются болты крепления ЦПГ вместе с головкой и прокладкой. Каждый болт нужно откручивать способом «крест-накрест» (по диагонали), чтобы не повредить резьбу – установка поршня обратно требует использования того же метода. Это же исключит и раскручивание без участия владельца;
2. непосредственно демонтаж цилиндра движениями вверх – если не получается вытащить, рекомендуется постучать лёгким деревянным предметом. Изделие может застрять из-за отложений, указанных выше;
3. поворот коленвала для максимального подъёма поршня. Обязательно закрывается отверстие картера тряпкой, чтобы внутрь не попала грязь;
4. нужно убрать стопорное кольцо для того, чтобы снять палец поршня;
5. при заеданиях нужно применить жидкость для устранения нагара. Альтернатива – средство для чистки карбюраторов. В итоге после размокания весь налёт легко снимается, аналогично с кольцами;
6. очистка канавок колец.

Пошаговое видео о том, как снять поршень со скутера:

Потребуется осмотреть игольчатый подшипник на наличие следов горения, свидетельствующих об износе детали. Если они есть, смена обязательна немедленно. Монтаж нового ЦПГ будет эффективным недолго при отсутствии должного ухода.

Игольчатый подшипник

Также следует обращать внимание на следующие факторы:

• при наличии смещения иголок внутри обоймы изделие в целом непригодно;
• нарушение геометрии также свидетельствует о необходимости замены;
• не должно быть большого люфта при перемещении в верхней головке шатуна. В нормальном состоянии подшипник просто перемещается свободно.

В результате смены игольчатого подшипника можно занять установкой нового поршня для скутера. Монтаж осуществляется в обратном порядке. Надо учитывать несколько особенностей процедуры:

• каждый новый экземпляр поршня дополняется двумя кольцами (стопорные), позволяющими надёжно зафиксировать конструкцию. Для четырёхтактных моторов количество колец – уже три из-за наличия маслосъёмного кольца;
• всё надо ставить так, чтобы кольца и цилиндр сходились в канавке для надёжной работы при любых нагрузках;
• не стоит ставить пластик обратно до проверки работоспособности скутера;
• верхняя часть цилиндра обозначается словом «IN» на крышке – так не получится перепутать направление;
• надпись «EX» (выхлоп) на крышке должна быть направлена в сторону выпускного окна. Другой вариант – нарисована стрелка (она обозначает одно и то самое). Данный фактор зависит от конкретного производителя скутера.

Ремонт может быть осуществлён при помощи специального набора, где есть все необходимые инструменты:

• съёмник поршневых колец (клещи);
• устройство для чистки канавки поршня;
• отвёртка Г-образная.

Всё это можно найти и отдельно. Главное – соблюдать размеры, которые подойдут конкретной модели скутера.

Пошаговое видео о том, как установить новый поршень на скутер:

Как правильно поставить поршень на скутер

Новый поршень комплектуется пальцем, двумя стопорными кольцами и дополнительными кольцами. Если скутер 2-х тактный, то количество дополнительных колец-2. В 4-х тактных практически всегда устанавливается 3 кольца, одно из которых маслосъёмное. Рассмотрим установку поршня и колец на примере 2-х тактного скутера. Сначала два компрессионных кольца одевают на поршень, в специальные пазы. Далее так называемым «пальцем» соединяем поршень и коленвал, крепеж считается полноценным после установки 2-х стопорных колец с обеих сторон пальца. Кольца должны плотно «сидеть» в предназначенных отверстиях. Помните:стрелочка на поршне должна смотреть в низ, на пол. Выше описанные «процессы» не сложны, если разобраться. Лучше всего посмотреть обучающее видео или ознакомиться с инструкцией по техническому обслуживанию скутера. Тогда уж наверняка не возникнет вопросов на подобие «Как ставить кольца на поршень скутера».

Шаг 7

На этом этапе хорошо заручиться помощью другого человека, который будет нажимать на кольца пальцами, пока мы медленно и плавно опускаем цилиндр. Когда все кольца уже вошли в полость цилиндра, мы можем сдвинуть цилиндр до тех пор, пока он не сядет на прокладку на шатунах двигателя. Если поршень и цилиндр установлены правильно, когда поршень находится в наивысшем положении (GMP – верхняя мертвая точка), он должен оставаться на расстоянии от 1 мм до нескольких мм свободного пространства для камеры сгорания (конкретное значение зависит от типа головки), и поршень должен свободно перемещаться в цилиндре.

Головка цилиндра двухтактного двигателя

Если головка нового цилиндра оснащена соединениями, например, для обогрева карбюратора или датчика температуры, а эти отдельные компоненты еше не установлены на свои стационарные места, то перед тем, как привинтить их к головке, следует герметизировать все точки соединения

Это особенно важно в двигателях с жидкостным охлаждением, где утечки могут привести к перегреву двигателя. Резьбы могут быть покрыты обычным высокотемпературным силиконом или герметиком для двигателей. При использовании герметиков стоит выбирать проверенные бренды

При использовании герметиков стоит выбирать проверенные бренды

При использовании герметиков стоит выбирать проверенные бренды.

Перед установкой головки обращаем внимание на то, как расположена прокладка. Прокладки цилиндра 2Т-мотора Malossi. Прокладки цилиндра 2Т-мотора Malossi

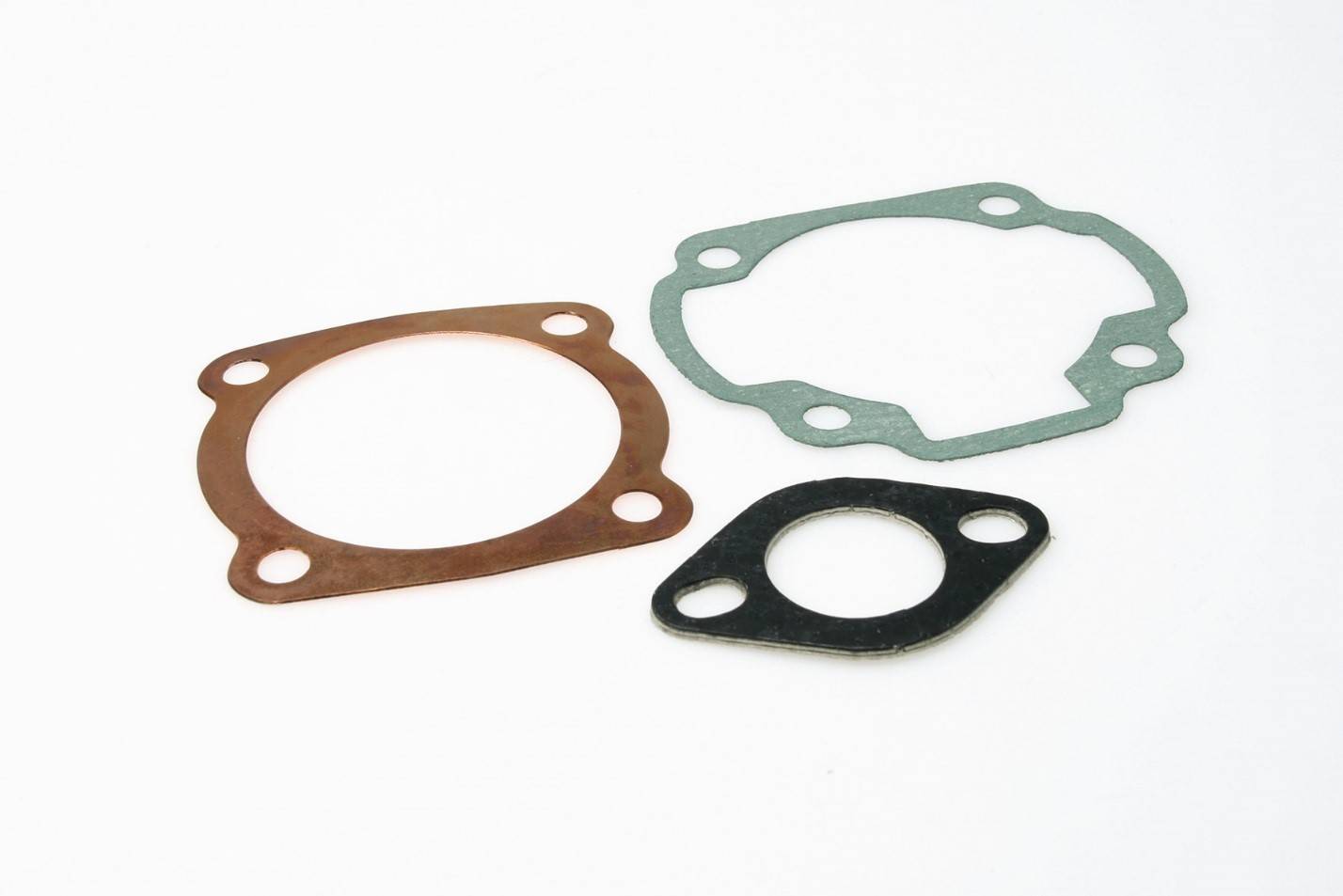

Прокладки цилиндра 2Т-мотора Malossi

Прокладки цилиндра 2Т-мотора Malossi

Обычно подходящих прокладок, добавляемых к замазке, достаточно, однако ничто не препятствует дополнительной смазке места соединения с двигателями / головками. Это особенно полезно в случае уплотнительных колец, потому что герметик позволяет прокладке лучше совмещаться между обеими поверхностями – благодаря скольжению прокладка не будет скручиваться, поскольку скручиваться ей попросту негде. Очень хорошей подготовкой для монтажа цилиндров, головок, складных патронов является герметик Elring Dirko

Обратите внимание, что в случае цилиндров с жидкостным охлаждением, имеющих отдельные прокладки для камеры сгорания и водяной рубашки, использование герметика допускается только «всухую»

Нанесенный слой герметика

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Ориентируем постель распределительного вала меткой в виде букв «E» и «X» к выпускному каналу и устанавливаем постель.

Затягиваем крест накрест гайки постели затем затягиваем два болта на боковом приливе ГБЦ.

Установка колец на поршень скутера

Ремонт | Скутер Рано или поздно владельцу как китайского, так и японского скутера придется производить замену поршневых колец. Почему это происходит? Все из-за того, что китайские запчасти, кольца в частности, изнашиваются за 2-3 сезона. Если же у Вас б/у японский скутер, то можно с большой вероятностью утверждать, что в нем так же установлены китайские поршень и кольца, так как при транспортировке их сюда их ремонтируют и одной из частых поломок является малая компрессия. Как результат – новый китайский поршень с кольцами. Замена поршневых колец не очень сложная задача. Она по силам каждому.

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

( 1 оценка, среднее 4 из 5 )

Фотоотчет: Установка поршневой на двухтакный двигатель скутера

Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…

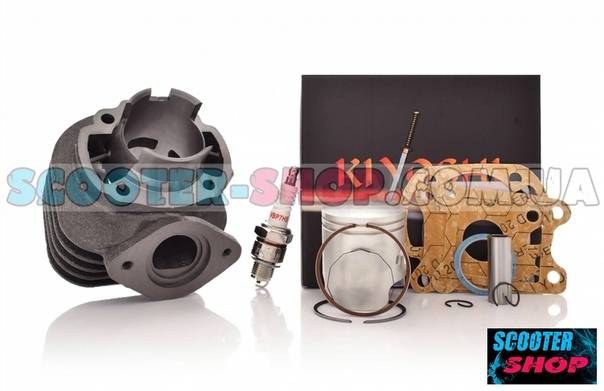

Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.

Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.

Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».

Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).

Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.

Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера

Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.

После нанесения масла, разотрите его равномерно по поверхности деталей.

Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.

Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.

Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).

Вставляем второе стопорное кольцо.

Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.

Смазываем маслом кольца, старайтесь не накапать на прокладку.

Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.

При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.

Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.

При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.

После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.

Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.

После того, как кольца полностью зашли в цилиндр — можно снимать хомут.

Заталкиваем цилиндр до упора.

Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.

После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.

Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.

Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.

Установите головку цилиндра на место правильно ее ориентируя.

Накручиваем шайбы и гайки на шпильки.

Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.

После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…

Установка цилиндра

Этап заключительный и к нему нужно отнестись с осторожностью. Ведь при неправильном крепеже, малейшем зазоре необходимой компрессии не будет. В результате скутер не будет заводиться

Установите прокладку между двигателем и цилиндром, а также между цилиндром и его головкой. Головку зажимают болтовыми соединениями крест на крест. Проверить правильность выполненных работ легко. Для этого нужно произвести запуск двигателя. Если мотор работает без сбоев, все сделано верно. Также можно сделать несколько усилий кик-стартером, для чувства компрессии

В результате скутер не будет заводиться. Установите прокладку между двигателем и цилиндром, а также между цилиндром и его головкой. Головку зажимают болтовыми соединениями крест на крест. Проверить правильность выполненных работ легко. Для этого нужно произвести запуск двигателя. Если мотор работает без сбоев, все сделано верно. Также можно сделать несколько усилий кик-стартером, для чувства компрессии.

Как вы уже убились, ничего сложного нет. Установка колец на поршень скутера, замена ЦПГ в совокупности не требует особых знаний. Необходимы только детали, время и желание.

Как правильно обкатывать скутер

Если у вас новый скутер, а также если вы установили новую цилиндро-поршневую группу, либо просто поршень, либо заменили поршневые кольца, необходимо обязательно провести обкатку. Эта процедура требуется для того чтобы движущиеся поверхности притёрлись друг к другу. Тогда поршневая группа прослужит максимально долго – несколько тысяч километров.

В Интернете на многих сайтах описана правильная методика обкатки, которой следовал и я после того, как заменил ЦПГ.

Вот инструкция, которой нужно придерживаться:

1. Поскольку главная задача обкатки – минимизировать трение на деталях, при обкатке нужно использовать самое качественное масло, которое вам доступно. И лучше всего – синтетическое, так как оно обладает большей текучестью и лучше ведёт себя при перегреве.
2. Необходимо использовать качественный бензин, лучше 95-й, так как он обладает большей детонационной стойкостью. Ведь поршень, пока не притрутся поверхности, будет работать при повышенной температуре. Из этого же правила следует, что никакие присадки в топливо добавлять нельзя.
3. В бензобак нужно дополнительно налить такого же масла, как находящееся в маслобаке. Пропорция – 1:50, т.е. на 1 литр бензина следует добавить 20 мл масла. Чтобы масло растворилось, нужно подождать примерно час. Скутер будет дымить сильнее обычного, так и должно быть.
4. Во время обкатки нельзя резко газовать, нельзя выкручивать ручку газа более, чем на 2/3.
5. Категорически не рекомендуется излишне нагружать скутер пассажиром.
6. Первые 300 км не следует разгоняться более 40 км/ч. Потом можно увеличить скорость до 50 км/ч.
7. Продолжительность обкатки при замене колец – 150-200 км, при замене поршневой группы – 500 км, а новый скутер обкатывается 1000 км. Когда вы пройдёте соответствующую цифру, можно постепенно увеличивать нагрузку до максимальной.
8. Первый запуск после замены ЦПГ или колец нужно производить следующим образом. Завести двигатель, дать ему поработать 5 минут, затем выключить на 10-15 минут для остывания. Затем завести на 10 минут, и снова заглушить на 10-15 минут. После этого дать поработать 20 минут, остудить – и теперь скутер готов к езде с нагрузкой.
9. По завершении обкатки рекомендуется заменить свечу.

В дополнение к перечисленному добавлю, что лично я первые 100 км ездил со скоростью 30 км/ч, а потом увеличил её до 40 км/ч. Кратковременные превышения скорости не страшны, двигатель всё равно не успеет перегреться за несколько секунд. И конечно, лучше проводить обкатку при прохладной температуре, а не июльским полуднем.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Вставка поршня во внутренний диаметр цилиндра

Если при ремонте уплотнительная поверхность блока цилиндров не подвергалась чистовой обработке, то основательно очистите её от остатков прокладки. Тщательно очистите все резьбовые отверстия от грязи, масла и охлаждающей жидкости, которая возможно ещё там есть. Проведите всю работу по очистке, прежде чем вставлять поршни в диаметры цилиндров. Смочите свежим моторным маслом все поверхности в поршне

Не забудьте поршневой палец и шатунный подшипник! При монтаже обращайте внимание на направление поршня (маркировка для монтажа на днище поршня, клапанных карманах). Очистите внутреннее отверстие цилиндра ещё раз ветошью и смочите его также моторным маслом. Проверьте Вашу натяжную ленту поршневого кольца на наличие повреждений и вмятин, устраните их и при необходимости поменяйте инструмент

При монтаже поршня обращайте внимание на то, чтобы натяжная лента или коническая монтажная втулка ровно лежала на уплотнительной поверхности головки блока цилиндров,

Проверьте Вашу натяжную ленту поршневого кольца на наличие повреждений и вмятин, устраните их и при необходимости поменяйте инструмент

При монтаже поршня обращайте внимание на то, чтобы натяжная лента или коническая монтажная втулка ровно лежала на уплотнительной поверхности головки блока цилиндров,

При монтаже поршня не должно быть сильного давления. Если поршень не хочет скользить внутри цилиндра, непременно проверьте натяжную ленту поршневого кольца. Не перекручивайте место открытия ленты таким образом, чтобы оно находилось на том же месте, где и стыковые концы колец.

Не устанавливайте поршни в двигатель без монтажного инструмента (риск получения травмы, опасность повреждения кольца). Если для монтажа используется рукоятка молотка, то на днище поршня может действовать только вес самого молотка. Никогда не используйте молоток для того, чтобы силой вогнать поршень в диаметр цилиндра! Если поршневые кольца не ломаются уже при монтаже, они всё-таки могут погнуться, и из-за этого не достаточнохорошо выполнять своё задание.

Монтаж с применением силы вредит не только кольцам, но также может повредить поршень

Это важно особенно для поршней бензиновых двигателей. У нихжаровые или рабочие пояса очень тонкие, и при ударе кольца легко надламываюся или совсем разламываются. Результат: потеря мощности и скорый (и дорогой) ремонт

Результат: потеря мощности и скорый (и дорогой) ремонт.

Избегайте того, чтобы грязь и песок попадали в диаметр цилиндра, после того, как поршни уже встроены. Положите при необходимости чистую ткань на/в отверстия, чтобы предотвратить загрязнение. Особенно тогда, когда работы проходят в пыльной обстановке и/или вне помещения.

Сравнение Honda Dio AF 62 и AF 68

В 2007 году произошла доработка модели Honda Dio AF 62 . Модели присвоили новый номер AF68. Новинка имеет схожие характеристики с АФ62, но отличается типом подачи топлива в двигатель, вследствие чего мотор получил другой индекс – AF67E. Он также остался с воздушным охлаждением.

Произведена заменена рамы, появилось несколько новых вариантов окраски корпуса обтекателя, немного поменялась и сама форма пластика.

Технические характеристики Дио АФ 68 в сравнении с АФ 62: марка двигателя – AF67E (AF61E – Dio 62). Максимальная скорость, ограниченная электроникой – 60 км/ч, объем бензобака AF62 – 5 литров (4,6 л у АФ68), объем масляного бака – 0,7 литра (0,65 – AF68). На Dio AF 62/68 установлены передние и задние шины размером: 80/100 R10. Также, одинаковые тормоза – барабанные спереди и сзади. Подвеска – телескопическая вилка спереди, маятниковая с амортизатором сзади. Полный все скутеров имеет различия, Dio62 – 77 кг., AF68 – 81 кг.

По габаритным характеристикам изменений не произошло: длина – 1720 мм, ширина – 630 мм, высота – 1020 мм. Размер колесной базы – 1180 мм, дорожного просвета – 110 мм.

Таким образом, обе модели подходят для поездок по городу и по запыленным дорогам, по деревне.

Технические характеристики Dio AF 68

• Модель – Honda JBH-AF68;
• Двигатель – AF67E, 4-х тактный, 1-цилиндровый;
• Объем силового агрегата – 50 см3;
• Диаметр цилиндра – 37.8 мм;
• Ход поршня – 44.0 мм;
• Степень сжатия – 10.1;
• Мощность двигателя, (л.с /об. мин) – 4.1 /8250;
• Крутящий момент, (H*м /об. мин) – 3.7 /7500;
• Охлаждение – воздушное;
• Система топлива – инжектор (PGM-FI);
• Средний расход топлива – 1,36 литра/100 км;
• Объем бензобака – 4.6 литров;
• Масляный бак – 0.6 литра;
• Максимальная скорость – 60 км/ч;
• Тип передних тормозов – барабанный;
• Тип задних тормозов – барабанный;
• Размер шин, (передних/задних) – 80/100-10 46J;
• Передняя подвеска – телескопическая вилка;
• Задняя подвеска – маятниковая;
• Рама скутера – алюминиевая;
• Коробка передач – вариатор (V-Matic);
• Тип запуска – кикстартер/электростартер;
• Размеры скутера, (Д х Ш х В) – 1720 х 630 х 1020 мм;
• Высота по сиденью – 695 мм;
• Колесная база – 1180 мм;
• Дорожный просвет – 110 мм;
• Радиус поворота – 1.8 м;
• Вес скутера – 81 кг.
