Изготовление кабеля ГБО
Что потребуется для настройки ГБО?
- кабель ГБО (его-то мы и будем делать)
- драйвер кабеля ГБО
- ноутбук с временем автономной работы около 2-х часов
- программа Lovato Easy Fast
- obd-адаптер
- мобильный телефон с bluetooth программой Torque или ODB Doctor
- прочитайте статью о сути настройки ГБО Ловато
Итак, на наше авто уже установлено ГБО 4 поколения, требуется произвести его настройку. Начнем с разъема, его можно найти неподалеку от блока ГБО. Он спрятан под черным колпачком и выглядит как показано ниже. Именно к нему мы и будем подключаться.
Распиновка разъёма Lovato
- GND (масса)
- Rx (прием данных)
- Tx (передача данных)
- +12 (питание, нам не пригодится)
Правильное подключение кабеля ГБО к разъёму:
В интернете приведено 2 вида распиновок этого кабеля и они противоречат друг другу. Если бы у меня тогда под рукой был вольтметр, пошел Ва-Банк:) Как оказалось, если перепутать и подключить массу кабеля ГБО на +12 разъема — ничего страшного не происходит, но лучше так не ошибаться. Rx и Tx можно путать местами. Rx и Тx адаптера должны быть подключены к Tx и Rx ГБО соответственно, т.е. перекрестно. Абсолютно понятно, что работать кабель будет, только после правильного подключения всех пинов.
| Наш кабель | Разъём блока ГБО |
| GND | GND |
| Rx | Tx |
| Tx | Rx |
| нет | +12 |
Где взять преобразователь USB→UART?
Вы можете удивиться, но дата-кабель, ценой около 100$, можно изготовить самостоятельно за 3$. По факту, этот кабель не что иное, как USB→UART адаптер со специальными уровнями TTL. С этой задачей прекрасно справляется микросхема PL2303HX:
Можно заказать преобразователь на чипе PL2303HX на AliExpress, ориентировочный ценник 0.85$.
Китайский преобразователь USB в UART.
Дата кабель от старого сотового телефона.
Для подключения к разъему ГБО Lovato очень удобно использовать DIP-штырьки, купить можно в любом магазине радиодеталей или заказать с AliExpress, их можно ломать и использовать по одному.
Планка пинов для DIP-монтажа.
Припаяйте провода к этим штырькам и вашему адаптеру. Рекомендую сделать провода достаточно длинными, что бы можно было конфигурировать ГБО из салона авто, это требуется для онлайн-настройки, об этом позже.

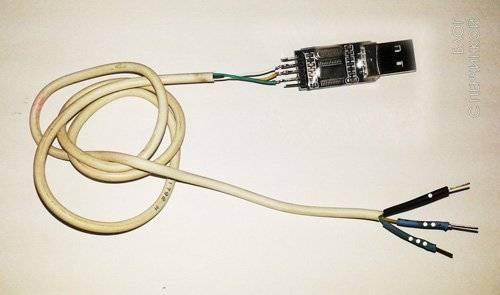

В итоге, у нас должен получится примерно такой кабель:
Самодельный кабель для ГБО.
Работает ли наш кабель? Последние тесты.
Для работы адаптера устанавливаем драйвер (скачать можно с сайта разработчика микросхемы Profilic PL2303HX). Если вы используете пиратскую версию микросхемы, драйвера установятся, но не будут работать, эта проблема реашается установкой драйвера более ранней версии(скачать можно в конце статьи). Проверить работоспособность свежесобранного кабеля можно программой Com Port Toolkit. Рабочая программа условно делится на две части: левая панель передача, правая прием.
Замкните между собой контакты Rx и Tx, таким образом, все что вы отправите через этот кабель, будет сразу же им принято. В левой панели Com Port Toolkit
попробуйте отправить несколько байт, если в правом окне отобразятся эти же байты, значит кабель исправен.
Целесообразность установки ГБО
Может возникнуть вопрос о целесообразности установки газобаллонной системы на мотоцикл или скутер, ведь современные скутера и так имеют достаточно небольшой расход бензина. Стоит ли при потреблении 2-2,5, максимум 3 л бензина на сотню нести приличные затраты и заниматься установкой ГБО? Ответ однозначен – стоит, для желающих заняться модернизацией двухколесного друга.
Падение мощности и повышение расхода топлива-один из отрицательных моментов газобаллонной установки
Однако у тех, кто ездит мало и скутер использует только в качестве транспорта выходного дня, расходы окупятся не очень быстро. Вместе с тем, при необходимости ежедневно добираться на работу, преодолевая большие расстояния, такая переделка позволит значительно сэкономить.
Меньшее количество газа, попадающего в цилиндр двигателя через карбюратор или инжектор, вызывает падение тяги. Мотор нуждается в большем количестве газового топлива, что вызывает увеличение его расхода на 8-10% по сравнению с бензином.
Этапы установки
При установке оборудования на двухколесное средство передвижения важно найти подходящее место для баллона в мотоциклетной конструкции. Стандартный автомобильный вариант здесь не подойдет из-за достаточно больших габаритов. Остальное оснащение занимает очень мало места, поэтому с его монтажом проблем не возникает
Здесь подачу топлива контролирует специальное электронное устройство, учитывая температуру окружающего воздуха, двигателя, разрежение и давление газа. Благодаря таким функциям, достигается максимальная экономия. В зависимости от условий эксплуатации, здесь можно использовать как бензиновые, так и газовые форсунки
Остальное оснащение занимает очень мало места, поэтому с его монтажом проблем не возникает. Здесь подачу топлива контролирует специальное электронное устройство, учитывая температуру окружающего воздуха, двигателя, разрежение и давление газа. Благодаря таким функциям, достигается максимальная экономия. В зависимости от условий эксплуатации, здесь можно использовать как бензиновые, так и газовые форсунки.
Процесс монтажа газобаллонного оборудования предполагает следующие важные этапы:
- Предварительная подготовка байка. Здесь нужно внимательно осмотреть мотоцикл, произвести диагностику, выбрать места крепления для блока управления, редуктора, датчика газа, выносного заправочного устройства.
- Прокладка газовой магистрали. Установка баллона, мультиклапана, редуктора, рейки газовых форсунок, монтаж заправочного устройства.
- Тщательная проверка герметичности соединений, надежности креплений.
- Контроль корректности работы ГБО на всех режимах работы мотора.
- Оформление всех необходимых документов для регистрации газобаллонного оборудования в МРЭО.
В результате проведенных работ мотоцикл получит комбинированную топливную систему. Появляется возможность при необходимости переходить с одного вида топлива на другой.
Как установить ГБО на мотоцикл или скутер?
Если возможные сложности не смущают владельцев мототехники, стоит детально разобраться с вопросами установки газобаллонного оборудования на двухколесный аппарат. В связи с тем, что специализированные центры не занимаются такими работами, переводить мопед на газ придется самостоятельно. Разберемся, что входит в комплект газового оборудования для мотоцикла и как производится монтаж. Остановимся также на особенностях функционирования газобаллонной системы.
Мопед газовый – элементы газовой установки

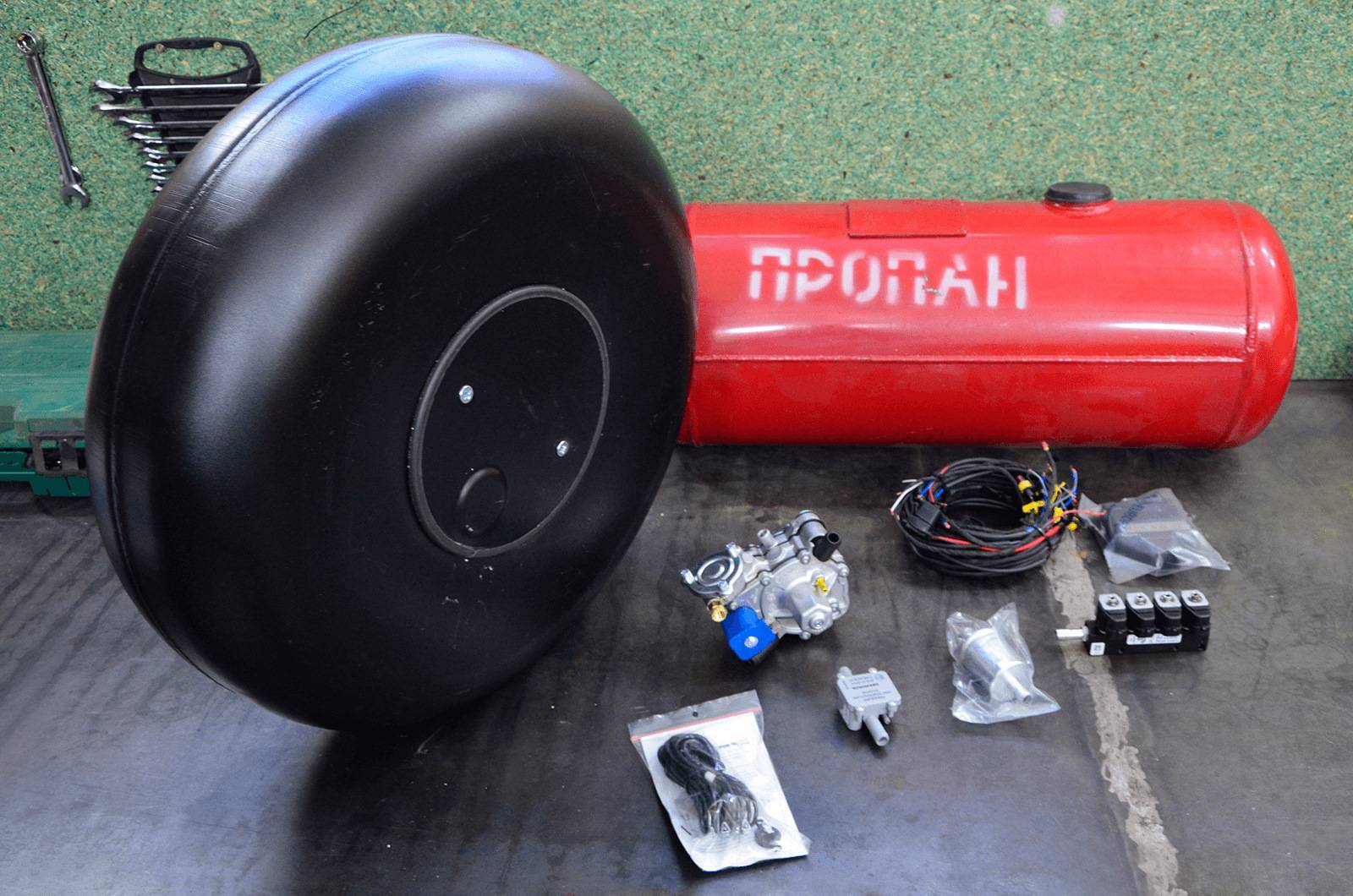

Для тюнинга необходимо подготовить комплект оборудования, включающий следующие детали:
- газовый баллон вместительностью не менее 6 литров, размеры которого соответствуют свободному месту на мопеде или мотоцикле;
- комплект штуцеров для соединения с впускным коллектором, редуктором и подключения магистралей с охлаждающей жидкостью;
- редуктор, предназначенный для снижения давления сжиженного газа и перевода его в газообразное состояние;
- блок управления, имеющий встроенный чип, прошивка которого обеспечивает подачу управляющих команд при работе мотора на газу;
- датчики контроля давления и температуры с электрическими проводами, оснащенными соединительными разъемами;
- разборный фильтр сжиженного газа обеспечивающий очистку топлива от инородных примесей и позволяющий выполнять замену картриджа.
Также потребуется кнопка, с помощью которой можно принудительно включать и отключать газ. В комплект оборудования входят элементы регулировки, предохранительный клапан, рампа и ряд других деталей, указанных на типовой схеме подключения газобаллонной установки.
Монтаж
Подготовив все необходимое, приступают к монтажным работам в соответствии с выбранной схемой. До того, как начать тюнинг, следует четко определиться, где будут располагаться элементы газобаллонной установки, как будут пролегать магистрали для обеспечения их безопасной эксплуатации и обслуживания.
Вначале необходимо надежно закрепить в кофре или подседельном ящике газовый баллон и выполнить соединение эмулятора форсунок с блоком управления скутера. Затем следует разместить на приборной панели кнопку подачи газа. Дальнейший порядок действий предусматривает подключение датчиков, соединение питающих магистралей с редуктором, форсунками и баллоном, а также подключение к редуктору магистралей с охлаждающей жидкостью.
Соединение блока управления выполняется в строгом соответствии с предварительно подготовленной принципиальной схемой электрооборудования. Желательно использовать провода различных цветов, чтобы не допустить ошибок при монтаже и правильно соединить все электрооборудование. После завершения монтажных операций необходимо проверить герметичность топливных магистралей и убедиться в правильности подключения контроллера и эмулятора.
Контроль утечек осуществляется путем распыления мыльного раствора на штуцера, соединяющие топливные трубки с форсунками, редуктором, рампой и газовым баллоном. При образовании пузырей необходимо более плотно затянуть штуцера, чтобы не допустить утечек сжиженного газа.
Мотоцикл на газу – принцип работы
Превращение сжиженного топлива в газообразное состояние происходит в результате нагрева редуктора циркулирующей в охлаждающей системе жидкостью. Редуктор регулирует давление газообразного топлива, направляемого к форсункам, пропорционально разрежению в коллекторе впуска.
Информация от встроенного в коллектор температурного датчика и датчика давления газа поступает на контроллер, который также обрабатывает сведения о частоте вращения коленвала. Работая в паре с блоком управления скутера, контроллер принимает решение о включении бензиновых или газовых форсунок и их режимах работы.
При недостаточном нагреве двигателя во время пуска система управления включает подачу бензина для прогрева мотора. После достижения рабочей температуры осуществляется автоматическое переключение на газ. После редуктора газ по магистралям поступает к рампе, на которой смонтированы форсунки с электромагнитным управлением. Объем поступающего в камеру сжигания газа зависит от сечения отверстий выходных штуцеров. В зависимости от кубатуры двигателя диаметр канала должен составлять 1-1,5 мм.
Двигатель с инжекторной системой питания нуждается в еще одном узле – эмуляторе. Он включен в систему параллельно с форсунками. При переходе с бензина на газообразное топливо форсунки подачи бензина отключаются. Однако эмулятор имитирует их функционирование, чтобы блок управления не отключил систему питания.
Особенности эксплуатации и есть ли экономия
Газовые баллоны отличаются повышенным уровнем безопасности из-за своей прочности. При некоторых обстоятельствах стенки емкости могут выдерживать даже пистолетный выстрел. Их показатели прочности намного превышают реальное давление газа внутри. Даже при механических повреждениях газ здесь потихоньку выходит, испаряясь в воздухе.
Кроме того, выгодно использовать газ и для дальних поездок. Таким образом, для доставки заказов, развозки пиццы такой вариант топлива будет наиболее подходящим.
Перейти на сжиженный газ также целесообразно и для старых мотоциклов с колясками. Такое альтернативное топливо позволяет этому транспорту значительно экономить в процессе эксплуатации. Кроме того, по мнению многих специалистов, существует реальная перспектива установки ГБО на катера, поскольку такой вариант экономически оправдан.
Таким образом, можно предположить, что монтаж газобаллонного оборудования на мотоциклы станет вполне реальной перспективой уже на ближайшее время. Главное – правильная установка в соответствии со строгими правилами безопасности.
Мне нравитсяНе нравится
Сверхжадность или газ на скутер своими руками.
Теоретически, те кто хотят хорошо ездить и при этом тратить совсем мало на заправки своего железного коня, должны бы установить на скутер газобаллонное оборудование — берется обычный скутер, обязательно четырехтактный и обязательно с кикстартером! С электростартера на газу его уже хрен заведешь. Для перевода скутера на использование сжиженного природного газа (СПГ) в него устанавливается газовый баллон, монтируется газовая магистраль и устанавливается дозирующее оборудование. В России такой ерундой профессионалы не занимаются – значит, придется разобраться самому, благо, всё совсем не сложно. А в Европах существуют требования по регистрации и сертификации, там это удовольствие дорогое, стоимость оборудования «под ключ», с установкой и сертификатом (в Италии, например) составляет порядка 700 евро. «Отбить» вложения может и не получиться, хотя по их ценам экономия составляет около трех евро на каждые 100 км. пути.
Получатся, у них газобаллонное оборудование начнет приносить прибыль только через 23000 км. пробега!
Что понимают под классическим мопедом
Классический тип мопедов – это привод велосипедный (педальный), цепная передача на колесо заднее, муфта свободного хода, тормоз, срабатывающий при вращении в обратную сторону педалей (как у велосипеда). Заднее колесо имеет также ведомую звездочку цепной передачи мотора (жестко, без муфты свободного хода).
Класический мопед с педалями
Звездочка ведущая находится с двигателем на одном валу или же (иногда) разделена с последним фрикционной муфтой (сцеплением). Чтобы выключить сцепление имеется на левой ручке руля специальный рычаг. Коробки передач нет, но иногда устанавливают редуктор. Вращением на правой ручке руля «газа» производится управление заслонкой карбюратора (дроссельной). Там же находится рычаг переднего тормоза.
Как выбрать фирму для установки ГБО
У меня абсолютно не было опыта в автомобильных вопросах, поэтому обслуживание моего автомобиля в целом выглядело как увлекательный квест. В один прекрасный момент начинает казаться, что и едет машина как-то не так, и звуки какие-то странные из-под капота, и брякает что-то в районе левого заднего колеса. А может, и не левого.
Собственно, из-за отсутствия опыта я сразу отмела вариант самостоятельной установки оборудования. Еще можно было обратиться к гаражным умельцам, но гарантий качества — никаких. Не факт, что после этого автомобиль пройдет техосмотр, а без него ГИБДД не внесет изменения в документы. Но это не главное. Некачественная установка оборудования может привести к пожару и взрыву.
Поэтому я решила выбирать надежную станцию технического обслуживания. Чем-то этот выбор похож на выбор психоаналитика или юриста: предложений на рынке много, но кто оказывает услуги качественно, а кто нет — непонятно.
Критерии подбора автосервиса мне подсказал тот же автомеханик, который помог с выбором машины. Он руководствовался своим опытом, но, возможно, этот опыт пригодится и другим:
- СТО должна быть легальной, зарегистрированной в налоговых органах.
- Она должна предоставить по результатам работ счет, чек и гарантии на качество выполненных работ не менее года. Даже если мастер сделает что-то некачественно, можно вернуться с чеком, счетом, представителем Роспотребнадзора и досудебной претензией.
- На станции техобслуживания должно быть чисто. Если владелец следит за порядком и чистотой, скорее всего, он так же строго контролирует качество работы.
- Механики не должны ставить диагноз автомобилю по телефону. Если вы позвоните механику и скажете, что под капотом какой-то подозрительный шум, а он с ходу предложит вам поменять двигатель — смело прощайтесь и ищите другого специалиста. Нормальный автомеханик предложит сначала осмотреть автомобиль. А когда найдет неисправность после осмотра, расскажет не только о ней, но и о том, как он ее обнаружил.
- На услуги квалифицированных автомехаников всегда высокий спрос. Скорее всего, попасть сразу не получится, придется записываться и ждать. Это не очень удобно. Но такому механику нет необходимости выдумывать несуществующие неисправности, чтобы заработать. Ему хватает и реальных.
В ситуации с установкой ГБО добавились еще требования:
- Фирма должна провести не только установку, но и техосмотр автомобиля с установленным ГБО, подготовить документы для ГИБДД. В случае если ГИБДД откажется узаконить установку оборудования — вернуть деньги.
- Фирма должна проводить техническое обслуживание газобаллонного оборудования и давать на него гарантию.
В итоге я нашла компанию, которая устраивает меня по всем критериям. Перед началом работ мастер осмотрел автомобиль и посчитал полную стоимость установки оборудования — 41 850 Р.
Страница СТО во Вконтакте. Там же я прочитала и отзывы о работе
Главные качества туристического мотоцикла
Во-первых, это диаметр колеса. Если путь предстоит исключительно по шоссе или укатанным грунтовкам в хорошую погоду, этот параметр не столь важен. Однако если путешественник знает, что придется преодолевать каменистые участки, лучше, чтобы колесо было размером более 21 дюйма (53 см).
Немаловажным является и наличие электростартера. В случае если мотоцикл заглохнет в луже, канаве или на подъеме, заводить его с кикстартера будет очень неудобно, особенно если путешественник едет один. Вес также имеет значение, поэтому, если нет каких-то личных предпочтений, выбор лучше сделать в пользу модели с воздушным охлаждением
К тому же она проще в обслуживании, а это немаловажно, ведь часто приходится чинить мотоцикл для бездорожья своими руками, находясь в экстремальных условиях. Поэтому он должен быть максимально надежным, а задача водителя – досконально знать свою технику и ее возможности
Установка газобаллонного оборудования (ГБО) на скутер
На АЗС можно залить в бак топливо плохого качества: в бензине могут оказаться вещества, которыми повышают октановое число топлива — тетраэтилсвинец (он ядовит для человека) или ферроцена (они за считанные километры угробят свечи). А в газе не бывает ни того, ни другого. И зачем повышать его октановое число? В пропан-бутана оно и так в пределах 98-102. Хотите еще выше? Тогда катайтесь на метане — у него 115 единиц! Свечи служат вдвое дольше, чем даже на лучшем бензине. А о том, что смолистых отложений при его сгорании почти нет, мне подсказал цвет моторного масла: если раньше оно бывало почти черным, теперь его цвет практически не меняется. Катализатору тоже «живется легче» — на «газированных» скутерах он служит вдвое дольше.
Но у газа есть и минусы. Бензин поступает в двигатель в виде жидкой смеси, а она занимает меньший объем, чем газ. Значит, «на газу» в цилиндр попадет меньше топливовоздушной смеси, а от этого, сами понимаете, снизится максимальная мощность. Правда, существуют системы топливной аппаратуры, которые впрыскивают жидкий пропан-бутан. С ним мощность не падает. Теплотворная способность газа меньше, чем бензина. Значит, подавать его в двигатель нужно больше, процентов так на десять. Отсюда и больший расход топлива на единицу расстояния.
Выхлоп мотора стал чище. Не в разы, конечно, но даже самый карбюраторный двигатель после перехода на пропан-бутан без дополнительных переделок тут же вписывается в нормативы Евро-1. Burgman с его электронным впрыском и катализатором соответствует Евро-2. Его можно довести и до Евро-3. И еще у газового топлива одна особенность. Нельзя тупо сравнивать содержание СН в выхлопных газах двигателей, работающих на различных топливах: не все углеводороды одинаково вредны. Смесь пропана и бутана почти не содержит тяжелых фракций, которые при сгорании превращаются в ядовитые вещества и канцерогены. Байкеры обычно не вникают в аспекты экологичности выхлопа, мне же приятно осознавать, что выхлоп моего скутера гораздо чище, чем у других.
Особенности эксплуатации и есть ли экономия
Газовые баллоны отличаются повышенным уровнем безопасности из-за своей прочности. При некоторых обстоятельствах стенки емкости могут выдерживать даже пистолетный выстрел. Их показатели прочности намного превышают реальное давление газа внутри. Даже при механических повреждениях газ здесь потихоньку выходит, испаряясь в воздухе.
Кроме того, выгодно использовать газ и для дальних поездок. Таким образом, для доставки заказов, развозки пиццы такой вариант топлива будет наиболее подходящим.
Перейти на сжиженный газ также целесообразно и для старых мотоциклов с колясками. Такое альтернативное топливо позволяет этому транспорту значительно экономить в процессе эксплуатации. Кроме того, по мнению многих специалистов, существует реальная перспектива установки ГБО на катера, поскольку такой вариант экономически оправдан.
Таким образом, можно предположить, что монтаж газобаллонного оборудования на мотоциклы станет вполне реальной перспективой уже на ближайшее время. Главное – правильная установка в соответствии со строгими правилами безопасности.
Установка газобаллонного оборудования (ГБО) на скутер
На АЗС можно залить в бак топливо плохого качества: в бензине могут оказаться вещества, которыми повышают октановое число топлива — тетраэтилсвинец (он ядовит для человека) или ферроцена (они за считанные километры угробят свечи). А в газе не бывает ни того, ни другого. И зачем повышать его октановое число? В пропан-бутана оно и так в пределах 98-102. Хотите еще выше? Тогда катайтесь на метане — у него 115 единиц! Свечи служат вдвое дольше, чем даже на лучшем бензине. А о том, что смолистых отложений при его сгорании почти нет, мне подсказал цвет моторного масла: если раньше оно бывало почти черным, теперь его цвет практически не меняется. Катализатору тоже «живется легче» — на «газированных» скутерах он служит вдвое дольше.
Но у газа есть и минусы. Бензин поступает в двигатель в виде жидкой смеси, а она занимает меньший объем, чем газ. Значит, «на газу» в цилиндр попадет меньше топливовоздушной смеси, а от этого, сами понимаете, снизится максимальная мощность. Правда, существуют системы топливной аппаратуры, которые впрыскивают жидкий пропан-бутан. С ним мощность не падает. Теплотворная способность газа меньше, чем бензина. Значит, подавать его в двигатель нужно больше, процентов так на десять. Отсюда и больший расход топлива на единицу расстояния.
Выхлоп мотора стал чище. Не в разы, конечно, но даже самый карбюраторный двигатель после перехода на пропан-бутан без дополнительных переделок тут же вписывается в нормативы Евро-1. Burgman с его электронным впрыском и катализатором соответствует Евро-2. Его можно довести и до Евро-3. И еще у газового топлива одна особенность. Нельзя тупо сравнивать содержание СН в выхлопных газах двигателей, работающих на различных топливах: не все углеводороды одинаково вредны. Смесь пропана и бутана почти не содержит тяжелых фракций, которые при сгорании превращаются в ядовитые вещества и канцерогены. Байкеры обычно не вникают в аспекты экологичности выхлопа, мне же приятно осознавать, что выхлоп моего скутера гораздо чище, чем у других.
Принцып работы ГБО
Температуру воздуха, двигателя, редуктора и рампы, давление газа на участках до и после редуктора, разрежения в коллекторе (важнейший параметр!), а тахометр дает сведения об оборотах коленвала. Контроллер «советуется» со штатным блоком управления двигателем, и они «совместно решают», которые форсунки включать (бензиновые или газовые) и в каком режиме им работать.
Чтобы сжиженный газ испарялся, редуктор подогревается жидкостью из системы охлаждения двигателя. В зависимости от изменения разрежения во впускном коллекторе редуктор изменяет давление газа подводится к форсункам. У него встроенный датчик температуры. Ориентируясь на его показания, «мозги» сами включают бензин на время прогрева и определяют момент, когда можно мотор переключить на газ. С редуктора газ поступает в рампу. В ней установлены электромагнитные газовые форсунки. Я не случайно выбрал именно эту рампу, предназначенную для 4-цилиндрового мотора: она способна выдавать очень малые порции газа — с другими двигатель скутера не сможет нормально работать на холостом ходу. От диаметра отверстий в ее выходных штуцерах зависит объем газа, поступающего в двигатель, — в этом они схожи с омывателями карбюратора. Особой точности не требуется — интенсивность подачи газа уточнит электроника. Форсунки я подбирал опытным путем. Для моего скутера, оказалось, оптимальный диаметр отверстий — 1,5 мм. Для моторов меньшего объема они должны быть еще тоньше — до 1 мм.
Мотору с системой впрыска необходим еще один узел — эмулятор, он подключается к системе параллельно форсункам. При переключении с бензина на газ бензиновые форсунки отключаются. Но «мозги», зафиксировав это, могут «решить», возникшая неисправность — и отключат всю систему или выбросят другой фортель. Так вот эмулятор имитирует работу штатных форсунок и тем самым экономит «психику» контроллера.
Опасность газового оборудования
Многие утверждают, что газ намного больше взрывоопасный, чем бензин. Не верьте! Сами судите: когда выключаешь зажигания,электроника перекрывает газовые клапаны на баллоне, редукторе и в рампе. При разъединении или обрыве трубопроводов в них срабатывают механические клапаны. Если сильно повышается давление в редукторе, срабатывает предохранительный клапан и отправляет избыток газа во впускной коллектор. Когда электроника определит, что внезапное обогащение смеси не случайность,то отключит газовое оборудование. В мастерской механики могут подключить к «мозгов» специальный компьютер и узнать обо всех неполадках в системе. Кроме того, все трубопроводы изготовлены таким образом, что соединить их негерметично под силу лишь очень «талантливому» механику.
Современные газовые баллоны делают настолько прочными,что они выдерживают попадания пистолетной пули. А при пожаре не взрываются. Случайное рост давления в баллоне не опасен — выше 16 атм не поднимется, тогда как баллон рассчитан на 24 атм
Если же его нагреть и давление перевалит эту критическую отметку, то сработает специальный предохранительный клапан — он осторожно стравить лишний газ. Если газ таки загорится, то не полыхнет, а всего лишь зажжется небольшой струей огня
А теперь представьте, что будет в такой ситуации с бензобаком … К тому же, при сильном ударе бензин в бензобаке может сдетонировать. Газ — никогда.
Двигатель и бак
Относительно оптимальной кубатуры для турэндуро мнения людей могут расходиться. Одни утверждают, что прекрасно чувствуют себя на 250 «кубиках», другие говорят, что нужна большая тяга, ведь груженый эндуро с малым объемом двигателя при движении в гору «не вытягивает». Однако среднекубатурные (от 600 м 3 ) эндуро считаются универсальными. Они хорошо ведут себя и на шоссе, и в городе, и на бездорожье.
Характер предполагаемого путешествия определяет и размеры топливного бака. Если дозаправка будет требоваться каждые 100-200 км, такой мотоцикл не подойдет для дальнего путешествия. Большой бак – гарантия того, что не придется оставаться без бензина где-нибудь на проселочной дороге, хотя в любом случае полезно возить с собой дополнительную канистру.
Более надежными считаются мотоциклы, где используется смазка с сухим картером. При резких остановках, при падении или переворачивании мотоцикла такая система смазки исключает «масляное голодание» двигателя и падение давления, поэтому не будет происходить перегрев.
Об опасности газобаллонной установки
Бытует мнение, что эксплуатировать мотор на газу намного опаснее, чем на бензине. Давайте разберемся, соответствует ли это действительности. При выключении зажигания блок управления осуществляет перекрытие газовых клапанов топливной емкости, редуктора и рампы. При непредвиденном нарушении целостности трубопровода или его отсоединении происходит срабатывание клапана. Имеется также предохранительный клапан, связанный с впускным коллектором. При повышении давления в редукторе происходит его срабатывание с последующей подачей избытка газа в двигатель.
Имеется техническая возможность с помощью специального компьютера, подключенного к системе управления, получить информацию о неполадках газобаллонного оборудования. Кроме того, важный момент безопасности – конструкция трубопроводов, не позволяющая соединить их с нарушением герметичности.
Стоит отметить, что современные баллоны для газа настолько прочные, что способны выдерживать значительные деформации. В случае непредвиденной ситуации, связанной со случайным ростом давления, произойдет срабатывание предохранительного клапана, который плавно стравит излишки топлива. Кроме того, в отличие от бензина, который часто детонирует при резком ударе, газ не может детонировать.
Подводя итоги хочется сказать, что оснащать мототехнику газобаллонным оборудованием выгодно при больших пробегах. Затраты на покупку газового оборудования составят немногим более 100-140 долларов и окупятся спустя 15-18 тысяч километров. Установив ГБО на мотоцикл с коляской, можно обеспечить возврат вложений при значительно меньшем пробеге. Сегодня установка ГБО на мопед у многих вызывает удивление, однако спустя небольшое время станет такой же обычной, как и монтаж ГБО на автомобиль.
Источник
Установка подсветки на скутер
Вы вряд ли сможете купить подсветку на скутер, в сборе она скорее всего не продается, но установить ее самостоятельно у вас не составит труда, вам лишь нужно несколько элементов. Помимо самой ленты вам понадобятся провода, которые будут подключены к ленте, тумблер, а также выключатель. Давайте поэтапно рассмотрим процесс установки светодиодной ленты.
Подключение проводов к ленте
- Первым делом нужно надежно закрепить саму светодиодную ленту, и если у нее нет липучки (попадается на некоторых лентах), заменой может выступить двухсторонний скотч. Но перед установкой обязательно очистите место будущего расположения ленты, удалите грязь, пыль и т.д. При неправильной установке и попадания влаги скотч может отклеиться через какое-то время, так что более сложной заменой этому могут стать пластиковые крепления или леска, которая будет соединена через небольшие дырочки в пластике скутера.
- После крепления вам необходимо подсоединить провода к источнику питания. Подсоединить их к светодиодной ленте не составит труда, вам достаточно припаять несколько проводов, один из которых обязательно должен направляться к тумблеру. Для лучшего удобства сам тумблер будет располагаться на руле. Но после этого этапа вам нужно спрятать провода, которые в итоге будут заканчиваться у аккумулятора.
- После проделанной работы необходимо установить предохранитель. Это нужно сделать обязательно, причем на каждую отдельную ленту придется ставить отдельный предохранитель. Он отлично защищает систему от короткого замыкания.
- Основная работа сделана, и остается подсоединить ленту к источнику питания, в нашем случае к аккумулятору скутера. Плюсовой провод подключаем к предохранителю, а минусовой к корпусу аккумулятора.
- Помните, что устанавливать светодиодные ленты стоит только там, где свет не будет слепить водителя и других участников движения. Обычно подсветку устанавливают по бокам скутера и на задней части (корпус и на номерных знаках).
Выше расположена схема соединений скутера, с установкой подсветки. Это и есть весь процесс установки светодиодной ленты на скутер. Выбирайте качественные материалы, делайте все по инструкции, и тюнинг вашего скутера будет на порядок лучше.
Установка ГБО на скутер своими руками
Теперь о том, как я газифицировал Burgman. В скутере свободного места для установки системы немного, но для современного компактного оборудования найдется. 6-литровый баллон, например, прекрасно поместился в верхнем кофре. Скажете, слишком высоко? Повышается центр тяжести? Через 5-10 км езды я об этом и думать перестал — приспособился. Подачей газа управляет специальный контроллер.

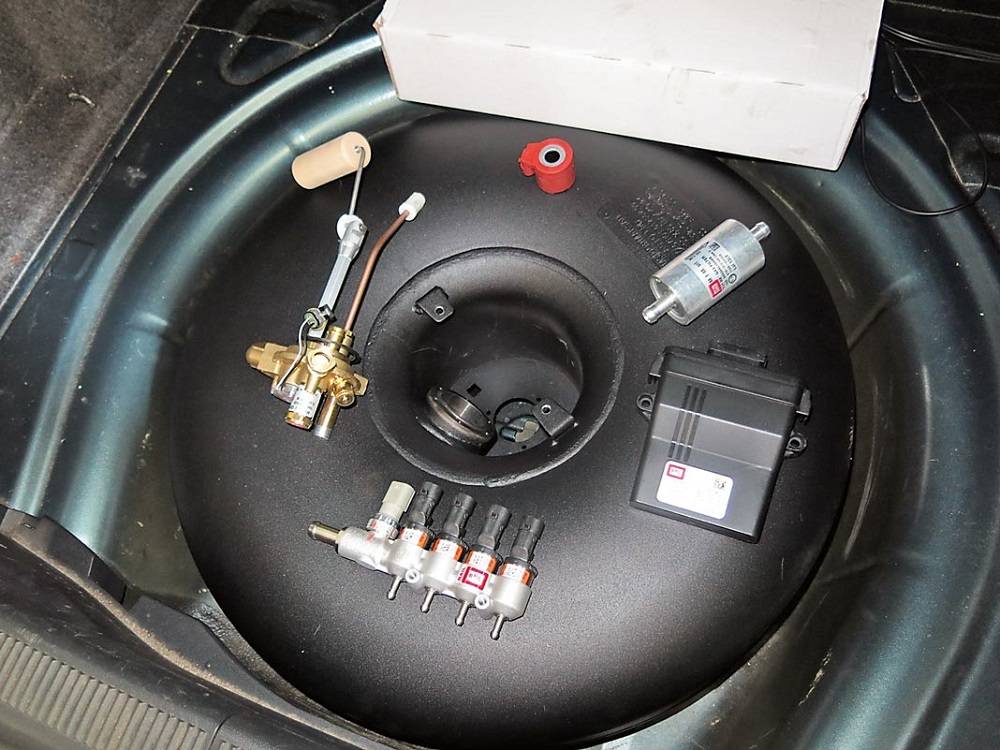

Детали газового оборудования:
Эмулятор подключается к штатным «мозгоам» скутера и не дает им «сойти с ума», когда при переходе на газ отключаются бензиновые форсунки.
Фильтр разборный, менять следует только картридж. Этот узел устроен так, что представляет собой хороший отстойник. Фильтр состоит из корпуса (3), крышки (1), картриджа (2) и уплотнительных колец (4).

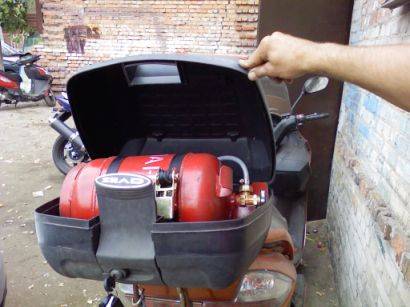

Баллон с газом занял большую часть кофра.
На панель приборов выносится кнопка принудительного отключения газа. Под ней крошечная шкала, по которой можно определить количество газа в баллоне.

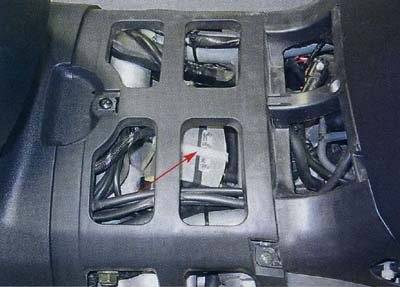

Так разместилась рампа (показана стрелкой) в плотном моторном отсеке скутера Burgman.
Для комфорта в путешествиях
Если выбирать туристический мотоцикл для бездорожья, эндуро подходит как нельзя лучше. Как правило, такой мотоцикл более массивен по сравнению с кроссовым, особенно если учесть огромные пристежные кофры, в которые войдет все необходимое, начиная от запасов продуктов и заканчивая палаткой и спальным мешком. Хотя мотоцикл для бездорожья предназначен для других целей, он вполне сможет преодолеть различные участки без асфальта, хотя ехать, например, по мокрой глине ему будет вряд ли под силу
Туристический мотоцикл для бездорожья (фото ниже) традиционно обладает комфортным сиденьем, способным разместить двух человек, что тоже немаловажно для дальних поездок
