Как установить поршень на скутер?
Одна из наиболее серьезных поломок скутера заключается в выхода из строя цилиндро-поршневой группы, что сразу же делает скутер нерабочим. Именно ЦПГ скутера отвечает за его движение, малейшая поломка приведет к невозможности дальнейшего движения. Именно поэтому если вы столкнулись с нерабочей поршневой, тут же беритесь за ее ремонт.
Вообще любая ЦПГ имеет определенный срок жизни, с определенным пробегом ее износ увеличивается и покупателю придется проводить замену детали. Часто достаточно заменить поршень, но иногда случаются более серьезные проблемы. Где придется менять поршень, кольца и цилиндр. В зависимости от модели скутера и производителя установка может немного отличаться, но мы рассмотрим основные действия. Также поршневые скутера могут отличаться по мощности, но это никак не влияет на процесс замены.
Снятие ЦПГ
Если вы не знаете, как правильно установить поршень на скутер 2т или 4т, первым делом снимите старую деталь. Добраться до поршневой группы непросто, придется разбирать скутер, и иногда снимать пластик. Вообще действия по замене ЦПГ происходит следующими действиями:
- Снятие двигателя, отсоединение проводов;
- Удаление старого поршня;
- Установка новой детали согласно требованиям;
- Аналогичная сборка двигателя и подключение электрики и шлангов.
После того как вы отключили всю проводку и убедились, что -масло и -бензо шланг закрыты, снимите двигатель. В разных моделях скутера снятие двигателя может быть разным, поэтому действуйте по ситуации. Получив готовый двигатель начните снимать пластмассовый кожух цилиндра, он защищает ЦПГ от внешней грязи, пыли и т. д. Следующий этап — снятие головки цилиндра. В зависимости от типа скутера (2т или 4т) головка может быть более сложной, 4т скутера также имеют клапана, которые потом придется настроить. Но процедура снятия головки происходит откручиванием 4-х гаек.
Важно: гайки нужно откручивать постепенно, методом хрест-нахрест. То есть как изображено на картинке ниже. В противном случае вы сорвете резьбу и поршневая повредиться
Это также касается установки поршневой, гайки затягиваются также
В противном случае вы сорвете резьбу и поршневая повредиться. Это также касается установки поршневой, гайки затягиваются также.
Дальше придется снять цилиндр, в некоторых случаях сделать это проблематично из-за большого образования нагара или дефекта поршня. Если цилиндр целый, но неисправен поршень, приступаем к замене поршня. Как правильно установить поршень на скутер
Замена поршня предполагает ряд трудностей, ведь в комплекте с поршнем будет еще несколько основных деталей. В комплекте вы найдете стопорные кольца, палец и несколько колец (зависит от скутера — 2т или 4т). В 2-х тактных скутерах обычно ставят только два кольца, они компрессионные, третье тонкое кольцо практически не нужно, но рекомендуем поставить его под нижнее кольцо для подпружинивания. В случае с 4-х тактными мопедами есть три основных кольца, два из них компрессионные, третье маслосъемное.
Сборка колец представлена на основе 2т скутера, он имеет более простую конструкцию. Итак, наденьте два кольца на поршень, после возьмите палец и вставьте его в отверстие коленвала так, чтобы поршень надежно держался. Обязательно закрепите палец стопорными кольцами с обеих сторон, это нужно чтобы палец не вылез в процессе эксплуатации. Также стопорные кольца не должны торчать, они должны плотно лечь в специальное отверстие
Важно: устанавливать поршень нужно именно стрелкой (или надписью ЕХ) к выхлопной трубе, иначе вся процедура будет бесполезной. Следующий этап — установка цилиндра на поршень. Установка цилиндра
Установка цилиндра
Эта процедура достаточно сложная, ведь надеть цилиндр на поршень нужно идеально. Первым делом не забудьте поставить прокладки с обеих сторон, они есть как в комплекте с ЦПГ, так и покупаются отдельно. Прокладок обычно две, одна ставиться вниз между цилиндром и двигателем, вторая устанавливается между цилиндром и головкой. После установки нижней прокладки постарайтесь надеть цилиндр так, чтобы кольца сошлись в канавке. Для этого во время установки цилиндра достаточно прижать кольца, предварительно смазав цилиндр и поршень маслом.
Дальше наденьте прокладку и закрепите головку гайками. Затягивать гайки нужно в крестовом порядке. После проверьте кикстартером работу поршня, если установка прошла успешно, поршень должен ходить по цилиндру равномерно и иметь ощутимую компрессию.
Вот и всё, собирайте скутер в обратном порядке, подключайте все провода и шланги.
Установка фаз газораспределения ч2 (по-колхозному — зажигания)
Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.
В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.
Как поставить поршень на скутер: снимаем старый, устанавливаем новый
Добраться до цилиндра поршня будет легко, если следовать инструкции. Начинать нужно со снятия облицовки скутера из пластика, после чего отключить провода. Масляный шланг отсоединяется, а сам мотор снимается благодаря откручиванию крепёжных элементов
Накладку из пластика следует отложить подальше, чтобы не раздавить её вследствие неосторожного движения
Чтобы добраться до поршня по итогу нужно снять головку цилиндра, а затем и сам цилиндр
Демонтаж самого поршня осуществляется в такой последовательности:
- снимаются болты крепления ЦПГ вместе с головкой и прокладкой. Каждый болт нужно откручивать способом «крест-накрест» (по диагонали), чтобы не повредить резьбу – установка поршня обратно требует использования того же метода. Это же исключит и раскручивание без участия владельца;
- непосредственно демонтаж цилиндра движениями вверх – если не получается вытащить, рекомендуется постучать лёгким деревянным предметом. Изделие может застрять из-за отложений, указанных выше;
- поворот коленвала для максимального подъёма поршня. Обязательно закрывается отверстие картера тряпкой, чтобы внутрь не попала грязь;
- нужно убрать стопорное кольцо для того, чтобы снять палец поршня;
- при заеданиях нужно применить жидкость для устранения нагара. Альтернатива – средство для чистки карбюраторов. В итоге после размокания весь налёт легко снимается, аналогично с кольцами;
- очистка канавок колец.
Пошаговое видео о том, как снять поршень со скутера:
Потребуется осмотреть игольчатый подшипник на наличие следов горения, свидетельствующих об износе детали. Если они есть, смена обязательна немедленно. Монтаж нового ЦПГ будет эффективным недолго при отсутствии должного ухода.
Игольчатый подшипник
Также следует обращать внимание на следующие факторы:
- при наличии смещения иголок внутри обоймы изделие в целом непригодно;
- нарушение геометрии также свидетельствует о необходимости замены;
- не должно быть большого люфта при перемещении в верхней головке шатуна. В нормальном состоянии подшипник просто перемещается свободно.
В результате смены игольчатого подшипника можно занять установкой нового поршня для скутера. Монтаж осуществляется в обратном порядке. Надо учитывать несколько особенностей процедуры:
- каждый новый экземпляр поршня дополняется двумя кольцами (стопорные), позволяющими надёжно зафиксировать конструкцию. Для четырёхтактных моторов количество колец – уже три из-за наличия маслосъёмного кольца;
- всё надо ставить так, чтобы кольца и цилиндр сходились в канавке для надёжной работы при любых нагрузках;
- не стоит ставить пластик обратно до проверки работоспособности скутера;
- верхняя часть цилиндра обозначается словом «IN» на крышке – так не получится перепутать направление;
- надпись «EX» (выхлоп) на крышке должна быть направлена в сторону выпускного окна. Другой вариант – нарисована стрелка (она обозначает одно и то самое). Данный фактор зависит от конкретного производителя скутера.
Ремонт может быть осуществлён при помощи специального набора, где есть все необходимые инструменты:
- съёмник поршневых колец (клещи);
- устройство для чистки канавки поршня;
- отвёртка Г-образная.
Всё это можно найти и отдельно. Главное – соблюдать размеры, которые подойдут конкретной модели скутера.
Пошаговое видео о том, как установить новый поршень на скутер:
Установка фаз газораспределения ч2 (по-колхозному — зажигания)
Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.
В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.
Ориентируем постель распределительного вала меткой в виде букв «E» и «X» к выпускному каналу и устанавливаем постель.
Затягиваем крест накрест гайки постели затем затягиваем два болта на боковом приливе ГБЦ.
Установка натяжителя цепи ГРМ

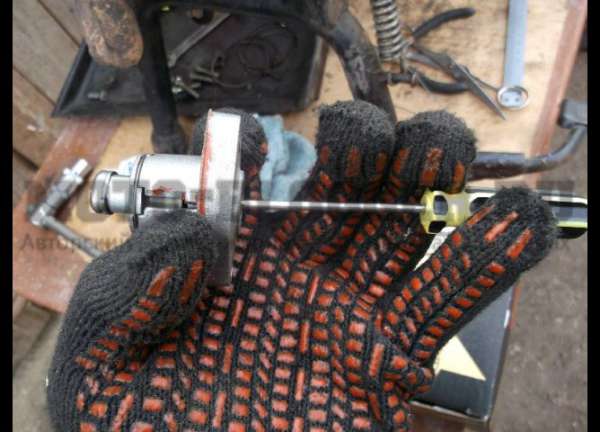

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.
Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

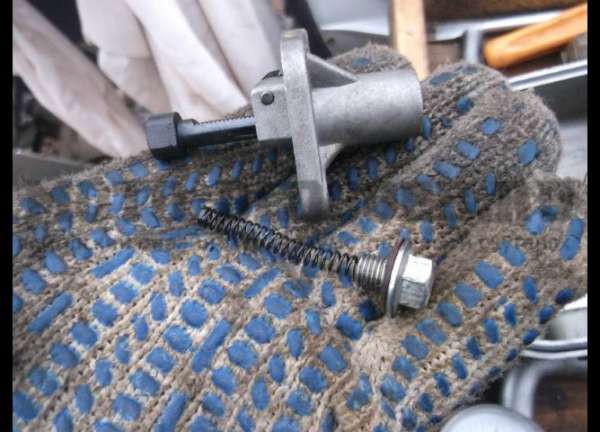

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.
После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.
Как установить поршень на скутер?
Одна из наиболее серьезных поломок скутера заключается в выхода из строя цилиндро-поршневой группы, что сразу же делает скутер нерабочим. Именно ЦПГ скутера отвечает за его движение, малейшая поломка приведет к невозможности дальнейшего движения. Именно поэтому если вы столкнулись с нерабочей поршневой, тут же беритесь за ее ремонт.
Вообще любая ЦПГ имеет определенный срок жизни, с определенным пробегом ее износ увеличивается и покупателю придется проводить замену детали. Часто достаточно заменить поршень, но иногда случаются более серьезные проблемы. Где придется менять поршень, кольца и цилиндр. В зависимости от модели скутера и производителя установка может немного отличаться, но мы рассмотрим основные действия. Также поршневые скутера могут отличаться по мощности, но это никак не влияет на процесс замены.
Снятие ЦПГ
Если вы не знаете, как правильно установить поршень на скутер 2т или 4т, первым делом снимите старую деталь. Добраться до поршневой группы непросто, придется разбирать скутер, и иногда снимать пластик. Вообще действия по замене ЦПГ происходит следующими действиями:
- Снятие двигателя, отсоединение проводов;
- Удаление старого поршня;
- Установка новой детали согласно требованиям;
- Аналогичная сборка двигателя и подключение электрики и шлангов.
После того как вы отключили всю проводку и убедились, что -масло и -бензо шланг закрыты, снимите двигатель. В разных моделях скутера снятие двигателя может быть разным, поэтому действуйте по ситуации. Получив готовый двигатель начните снимать пластмассовый кожух цилиндра, он защищает ЦПГ от внешней грязи, пыли и т. д. Следующий этап — снятие головки цилиндра. В зависимости от типа скутера (2т или 4т) головка может быть более сложной, 4т скутера также имеют клапана, которые потом придется настроить. Но процедура снятия головки происходит откручиванием 4-х гаек.
Важно: гайки нужно откручивать постепенно, методом хрест-нахрест. То есть как изображено на картинке ниже. В противном случае вы сорвете резьбу и поршневая повредиться
Это также касается установки поршневой, гайки затягиваются также
В противном случае вы сорвете резьбу и поршневая повредиться. Это также касается установки поршневой, гайки затягиваются также.
Дальше придется снять цилиндр, в некоторых случаях сделать это проблематично из-за большого образования нагара или дефекта поршня. Если цилиндр целый, но неисправен поршень, приступаем к замене поршня. Как правильно установить поршень на скутер
Замена поршня предполагает ряд трудностей, ведь в комплекте с поршнем будет еще несколько основных деталей. В комплекте вы найдете стопорные кольца, палец и несколько колец (зависит от скутера — 2т или 4т). В 2-х тактных скутерах обычно ставят только два кольца, они компрессионные, третье тонкое кольцо практически не нужно, но рекомендуем поставить его под нижнее кольцо для подпружинивания. В случае с 4-х тактными мопедами есть три основных кольца, два из них компрессионные, третье маслосъемное.
Сборка колец представлена на основе 2т скутера, он имеет более простую конструкцию. Итак, наденьте два кольца на поршень, после возьмите палец и вставьте его в отверстие коленвала так, чтобы поршень надежно держался. Обязательно закрепите палец стопорными кольцами с обеих сторон, это нужно чтобы палец не вылез в процессе эксплуатации. Также стопорные кольца не должны торчать, они должны плотно лечь в специальное отверстие
Важно: устанавливать поршень нужно именно стрелкой (или надписью ЕХ) к выхлопной трубе, иначе вся процедура будет бесполезной. Следующий этап — установка цилиндра на поршень. Установка цилиндра
Установка цилиндра
Эта процедура достаточно сложная, ведь надеть цилиндр на поршень нужно идеально. Первым делом не забудьте поставить прокладки с обеих сторон, они есть как в комплекте с ЦПГ, так и покупаются отдельно. Прокладок обычно две, одна ставиться вниз между цилиндром и двигателем, вторая устанавливается между цилиндром и головкой. После установки нижней прокладки постарайтесь надеть цилиндр так, чтобы кольца сошлись в канавке. Для этого во время установки цилиндра достаточно прижать кольца, предварительно смазав цилиндр и поршень маслом.
Дальше наденьте прокладку и закрепите головку гайками. Затягивать гайки нужно в крестовом порядке. После проверьте кикстартером работу поршня, если установка прошла успешно, поршень должен ходить по цилиндру равномерно и иметь ощутимую компрессию.
Вот и всё, собирайте скутер в обратном порядке, подключайте все провода и шланги.
Установка поршневых колец
Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.
Обычный комплект поршневых колец выглядит примерно так
Или так
Аккуратно, идеально чистыми руками распаковываем комплект
В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь
Ставим в самую нижнею канавку поршня экспандер
В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера
Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.
Метки
Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет
По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием
Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.
У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.
В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.
На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.
Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).
Фотоотчет: Установка поршневой на двухтакный двигатель скутера
Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…
Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.
Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.
Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».
Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).
Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.
Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера
Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.
После нанесения масла, разотрите его равномерно по поверхности деталей.
Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.
Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.
Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).
Вставляем второе стопорное кольцо.
Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.
Смазываем маслом кольца, старайтесь не накапать на прокладку.
Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.
При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.
Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.
При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.
После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.
Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.
После того, как кольца полностью зашли в цилиндр — можно снимать хомут.
Заталкиваем цилиндр до упора.
Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.
После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.
Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.
Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.
Установите головку цилиндра на место правильно ее ориентируя.
Накручиваем шайбы и гайки на шпильки.
Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.
После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…
Установка натяжителя цепи ГРМ
Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.
Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.
Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.
После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.
Как поставить поршень на скутер?
Этим вопросом интересуются тысячи людей, которые сталкиваются с проблемой – замены поршня на скутере или целой поршневой группы. Всем известно, что поршень играет важную роль в двигателе, поэтому от его технического состояния зависит резвость Вашего двухколесного друга. В этой статье мы постараемся дать подробную информацию о том, как правильно поставить поршень, а также наглядно покажем несколько видов поршней с различными метками и обозначениями.
Просматривая множество форумов, можно увидеть темы, где люди устанавливают поршень на скутер «как попало», в результате запуска двигателя у них ломаются поршневые кольца, или гнутся клапана на четырехтактных двигателях. Чтобы не попасть в такую ситуацию, прежде чем ставить поршень в двигатель — необходимо вначале осмотреть сам поршень и разобраться какие на нем имеются надписи или обозначения.
Метки на поршне четырехтактного (4Т) скутера.Независимо от объема двигателя, будь это 50 или 150 куб. четырехтактный скутер – на поршнях имеется метка IN , которая означает ВХОД (ВПУСК) .
Именно этой меткой поршень должен быть установлен к впускному коллектору.
Метки на поршне двухтактного (2Т) скутера.На двухтактных скутерах существует несколько обозначений (меток), т.е. на каждой модели скутера – поршень маркируется индивидуально. Также обстоят дела и с производителями поршней, одни могут наносить надписи на поршень, а другие просто стрелку. Ниже разберем самые распространенные обозначения на поршнях.
Например, на поршне скутера Honda Dio присутствует надпись EX , которая обозначает ВЫПУСК (ВЫХЛОП) . Именно этой меткой поршень должен быть установлен к ВЫПУСКНОМУ окну на цилиндре.
Далее рассмотрим пример метки на скутере Yamaha Jog. Это как раз тот случай, где на поршне нанесена СТРЕЛКА . Именно этой стрелкой поршень устанавливается тоже к ВЫПУСКНОМУ окну на цилиндре.
Перейдем к следующему примеру – метка на поршне скутера Suzuki AD-50. Тут тоже все просто, как и в предыдущем примере – поршень имеет СТРЕЛКУ , которая указывает на ВЫПУСК . Т.е. по аналогии с предыдущим примером, поршень ставим этой стрелкой к ВЫПУСКНОМУ окну.
Подводя итоги статьи, выделим немаловажное уточнение, а именно по поводу меток на двухтактных поршнях. К сожалению не все производители поршней придерживаются единого стандарта маркировки, поэтому можно встретить двухтактный поршень, на котором будет метка IN, в таком случае это уже будет означать ВПУСК. Т.е
в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну
Т.е. в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну.
Чтобы быть точно уверенным в правильности установке поршня, необходимо взять поршень и вставить его в цилиндр, ориентируясь на описание по меткам. Необходимо посмотреть не находятся ли замки поршневых колец напротив выпускного окна. Если замков не видно в выпускном окне (при перемещении поршня), то поршень установлен правильно.
Как правильно поставить поршень на скутер
Новый поршень комплектуется пальцем, двумя стопорными кольцами и дополнительными кольцами. Если скутер 2-х тактный, то количество дополнительных колец-2. В 4-х тактных практически всегда устанавливается 3 кольца, одно из которых маслосъёмное. Рассмотрим установку поршня и колец на примере 2-х тактного скутера. Сначала два компрессионных кольца одевают на поршень, в специальные пазы. Далее так называемым «пальцем» соединяем поршень и коленвал, крепеж считается полноценным после установки 2-х стопорных колец с обеих сторон пальца. Кольца должны плотно «сидеть» в предназначенных отверстиях. Помните:стрелочка на поршне должна смотреть в низ, на пол. Выше описанные «процессы» не сложны, если разобраться. Лучше всего посмотреть обучающее видео или ознакомиться с инструкцией по техническому обслуживанию скутера. Тогда уж наверняка не возникнет вопросов на подобие «Как ставить кольца на поршень скутера».
Подготовка
Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)
Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.
Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.
Слева направо: 61мм, 57мм
На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)
Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)
Признаки неисправности ЦПГ
Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы
Достаточно обратить внимание не следующие симптомы:
- слышится звон поршневых колец;
- скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
- быстрое опустошение бензобака из-за перерасхода топлива;
- в цилиндре/моторе слышны шумы, которых не было;
- на холостых оборотах транспортное средство неустойчиво работает;
- общее снижение мощности;
- внезапное отключение.
Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.
Старый поршень с признаками нагара
В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:
- наличие густого дыма чёрного/синего цвета;
- увеличение расхода масла;
- изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
- невозможность завести скутер с первого раза даже с холодным двигателем.
Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.
