Чистка карбюратора
Удобно работать специальным очистителем – ABRO, ВЭЛВ, KERRY – чем дороже, тем эффективнее: тонкая трубка хорошо входит в жиклер, колпачок разбрызгивателя не заклинивает. Баллончик находится под большим давлением и играет роль своеобразного компрессора с впрыском специальной промывочной жидкости. Не забудьте о технике безопасности: при попадании на кожу очиститель вызывает раздражения, а для глаз можно получить серьезные ожоги. Защитные очки обязательны! Чистку надо производить на свежем воздухе.
Вставляем трубку очистителя в жиклеры и продуваем. Проверяем состояние всех отверстий в жиклерах. Если там есть твердые частицы, с которыми очиститель не справляется, надо прочистить отверстия иглой. При мойке струя раствора брызгает из жиклера. Таким же способом промываются все каналы карбюратора. Активно скапливается грязь в крышке поплавковой камеры – фактически это отстойник для топлива, поэтому его надо протереть тщательно.
Четырехтактный двигатель
Такие моторы имеют рабочий цикл в четыре такта поршня и два оборота коленвала. Схема двигателя наглядно показывает устройство поршневого ДВС и его рабочий процесс.
При впуске поршень опускается от верхней мертвой точки, засасывая смесь через открытый клапан.
При сжатии поршень, поднимающийся от нижней мертвой точки, сжимает смесь.
При рабочем ходе смесь, загоревшись от электрической свечи, сгорает, и газы перемещают поршень вниз.
При выпуске поршень, поднимаясь, выталкивает отработавшие уже газы через открытый выпускной клапан. Когда им снова достигается верхняя мертвая точка, выпускной клапан закрывается, и все повторяется заново.
Преимуществами четырехтактников являются:
надежность;
экономичность;
менее вредный выхлоп;
небольшой шум;
масло с бензином предварительно не смешивается.

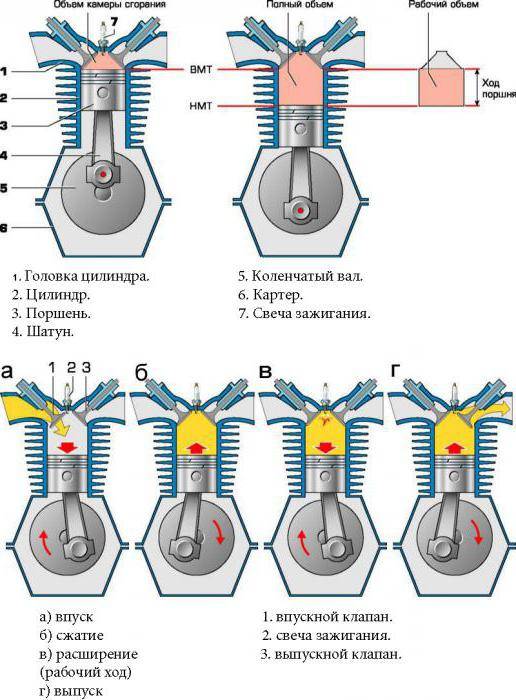

Конструкцию этого вида может отобразить следующая схема двигателя.
Вариатор
Вариатор – совершенная система распределения крутящего момента от коленвала скутера на заднее колесо в зависимости от скорости движения, нагрузок, оборотов коленчатого вала. На первый взгляд, сложная система, на самом деле, очень проста. В отличие от автомобиля, где используется большое количество шестеренок, валов и прочих составляющих, вариатор скутера состоит и ведущего и ведомого шкивов. Между двумя шкивами расположен ремень, и именно он передает крутящий момент.
Срок службы ремня колеблется в пределах 10 тыс. километров, иногда больше, все зависит от качества. Естественно, дешевые китайские ремни не смогут показать таких результатов, как, к примеру, фирменные Bando, Mitsuboshiили тюнинговые Malossiи Polini. К тому же, бюджетные китайские ремни часто не соответствуют маркировочным размерам, углу скоса, прочности, они непредсказуемы и могут разорваться в клочья даже после ста километров пробега. На ремнях экономить не стоит.
Двигатель.
В современных скутерах используются двигатели внутреннего сгорания, основная задача которых преобразовать тепловую энергию, что выделяется при сгорании топлива, в механическую. Карбюратор занимается приготовлением горючей ( или рабочей ) смеси из топлива и воздуха, которая далее передается в цилиндры двигателя. Там она сжимается поршнем и воспламеняется от свечи зажигания. Во время горения смеси газы расширяются и давят на поршень, который вращает коленчатый вал. От него вращательное движение передается к трансмиссии, а далее – на заднее колесо.
На современных скутерах устанавливаются двухтактные и четырехтактные двигатели. И те и другие имеют достоинства и недостатки. Двухтактные двигатели меньше весят, дешевле обходятся при производстве. Четырехтактные, в свою очередь, более экологичны, экономичны, также создают меньший шум и не требуют постоянного контроля уровня масла.
Двигатель любого современного скутера расположен в задней части, а именно – под сидением.
Двухтактный двигатель
В двухтактных двигателях все рабочие циклы (процессы впуска топливной смеси, выпуска отработанных газов, продувки) происходят в течении одного оборота коленвала (а не двух, как в четырёхтактных) за два (а не четыре) основных такта. У двухтактных двигателей отсутствуют клапаны (как в четырехтактных ДВС), их роль выполняет сам поршень, который в процессе перемещения то закрывает, то открывает впускные, выпускные и продувочные окна. Поэтому двухтактный двигатель более прост в конструкции.
Мощность двухтактного двигателя при одинаковых размерах цилиндра и частоте вращения вала теоретически в два раза больше четырехтактного за счет большего в 2 раза числа рабочих тактов. Однако неполное использование хода поршня двухтактного двигателя для расширения, худшее освобождение цилиндра от остаточных газов и затраты части вырабатываемой мощности на продувку приводят практически к увеличению мощности только на 60 — 70%.
Итак, рассмотрим конструкцию двухтактного ДВС, показанную на рисунке 1: Двухтактный двигатель состоит из картера, в который на подшипниках с двух сторон установлен коленчатый вал и цилиндр.
Смазка всех трущихся поверхностей и подшипников внутри двухтактных двигателей происходит за счёт топливной смеси, — смеси бензина и масла в определённой пропорции. Из рисунка 1 видно, что топливная смесь (желтый цвет) попадает и в кривошипную камеру двухтактного двигателя (полость, где закреплен и вращается коленчатый вал), и в цилиндр. Смазки там нигде нет, а если бы и была, то смылась бы топливной смесью. Вот по этой причине масло и добавляют в определенной пропорции к бензину. Тип масла используется специальный, именно для двухтактных двигателей. Оно должно быть способно выдерживать высокие температуры и, сгорая вместе с топливом, оставлять минимум зольных отложений, то есть нагара.
Теперь о принципе работы. Весь рабочий цикл в двухтактных двигателях осуществляется за два такта.
Такт сжатия — двухтактный двигатель
Поршень двухтактного двигателя поднимается от НМТ поршня (в таком положении он находится на рис. 2) к ВМТ поршня (положение поршня на рис.3), перекрывая сначала продувочное 2, а затем выпускное 3 окна цилиндра двухтактного двигателя. После закрытия поршнем выпускного отверстия в цилиндре начинается сжатие ранее поступившего в него топливной смеси. Одновременно в кривошипной камере 1 вследствие ее герметичности и после того как пoршень перекрывает продувочные окна 2, под поршнем создается разряжение, под действием которого из карбюратора через впускное окно и открывающийся клапан поступает горючая смесь в кривошипную камеру двухтактного двигателя.
Такт рабочего хода — двухтактный двигатель
При положении поршня около ВМТ сжатая рабочая смесь (1 на рис. 3) воспламеняется электрической искрой от свечи, после этого температура и давление смеси резко подскакивают. Под действием теплового расширения газов поршень двухтактного двигателя опускается к НМТ, в это время расширяющиеся газы сгоревшей смеси совершают полезную работу, толкая поршень. В это же время, опускаясь, поршень создает высокое давление в кривошипной камере двухтактного двигателя (сжимая топливо-воздушную смесь в ней). Под действием давления клапан закрывается, не давая таким образом горючей смеси снова попасть во впускной коллектор и затем в карбюратор.
Когда поршень двухтактного двигателя дойдет до выпускного отверстия (1 на рис. 4), оно откроется и таким образом выйдут отработавшие газы в выпускную систему, давление в цилиндре понизится. При дальнейшем перемещении поршень открывает продувочное (впускное) окно (1 на рис. 5) и горючая смесь, сжатая в кривошипной камере, поступает по каналу (2 на рис. 5), заполняя цилиндр и одновременно продувая его от остатков отработавших газов. Далее цикл повторяется.
Немного о принципе зажигания. Так как топливной смеси нужно время для воспламенения, искра на свече появляется чуть раньше, чем поршень достигает ВМТ. В идеале, чем быстрей движения поршня, тем раньше должно быть зажигание, потому что поршень от момента искры быстрее доходит до ВМТ. Существуют механические и электронные устройства, меняющие угол зажигания в зависимости от оборотов двигателя.
У большинства скутеров до 2000 г.в. таких систем не было и угол опережения зажигания был установлен в расчете на оптимальные обороты. На некоторых же скутерах, например Honda Dio ZX AF35, установлен электронный коммутатор с динамическим опережением, то есть с опережением, зависящим от оборотов коленвала. С ним расширяющаяся горючая смесь совершает работу с максимальной полезной отдачей, и двигатель развивает больше мощности.
Первый этап
Скутер, которым вы решили постоянно пользоваться, должен проходить технические осмотры, чтобы исключить нежелательные последствия в период активной эксплуатации. В этом случае не стоит экономить, так как от состояния и качества транспортного средства очень часто зависит здоровье водителя.
Для начала стоит запомнить, что от правильного и качественного технического состояния мопеда напрямую зависит маневренность средства передвижения, управляемость и предсказуемость. Перед началом пути рекомендуется проверить уровень каждой жидкости в мопеде. Тщательно проследите за количеством масла, чтобы не спровоцировать процесс заклинивания двигателя. Скутер заводите на центральном упоре или же подставке – так вы исключите неправильное и случайное движение в момент прогрева двигателя.
Снятие поршневой
Очищаем и обдуваем разъемы цилиндра, головки блока цилиндров и крышки клапанов. Отворачиваем на крышке клапанов болтики и снимаем ее с головки
Снимаем натяжитель цепи ГРМ
Отворачиваем гайки и болты на головке блока цилиндров
Снимаем постель распределительного вала. Постель распределительного вала практически не подвержена износу. После снятия ее достаточно отмыть и проверить на наличие трещин
Снимаем цепь с распределительного вала и вынимаем его из постели
У распределительного вала есть два проблемных момента на которые стоит обратить внимание: износ опорных подшипников и рабочих поверхностей кулачков
Цилиндр, головка и постель распределительного вала центрируются относительно друг друга с помощью направляющих втулок. Эти втулки имеют свойства выпадать из гнезд и потом попробуй ее найди. Чтобы этого избежать — сразу вынимайте втулки и убирайте их куда-нибудь подальше. Здесь и далее втулки будут обозначены стрелками.
Снимаем головку блока цилиндров. Головка блока цилиндров является самой уязвимой деталью двигателя и от ее состояния напрямую зависят рабочие параметры двигателя. Чтобы не иметь потом проблем: головку нужно полностью разобрать, осмотреть на наличие трещин, прирезать гнезда клапанов, поставить новые клапана, притереть клапана к седлам, поставить новые сальники и притереть плоскость на плите или профрезеровать
Снимаем цилиндр. Цилиндр сразу после снятия проверяем на износ гильзы и наличие задиров на зеркале
Вынимаем из бобышки поршня стопорное кольцо, выталкиваем из верхней головки шатуна палец, снимаем поршень
Поршень проверяем на наличие трещин и износа, особое внимание уделяем состоянию канавок под кольца и самих колец
Принцип работы карбюратора скутера
Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.
Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:
Жиклеры.
Игла, дозирующая поступление кислорода.
Золотник.
Дроссельная заслонка.
Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду
От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам
Пусковой обогатитель скутера
Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.
Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:
- Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
- После того как двигатель будет остановлен, игла будет убрана обратно.
Устройство поплавковой камеры
Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.
От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.
Устройство дозирующей системы подачи топлива
Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.
Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.
Холостой ход – принцип работы
Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.
Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.
Насос масляный 2T Suzuki Sepia, Address, AD50
Быстрая доставка по всей России
Большой выбор товаров в нашем магазине
Мы всегда рады Вам помочь
Оплата наличными
В случае самовывоза оплата товаров производится на кассе магазина. При получении товара обязательно проверьте комплектацию товара, наличие гарантийного талона и чека.
Электронный способ оплаты по банковской карте
Оплатить заказ вы можете с помощью банковских карт. Оплата зачисляется в течение нескольких минут с момента совершения операции в платёжных системах.
Безопасность обработки Интернет-платежей по пластиковым картам гарантирует банк-эквайер. Все операции с картами происходят в соответствии с требованиями VISA International, MasterCard и других платежных систем. При передаче информации используются специальные технологии безопасности карточных онлайн-платежей, обработка данных ведется на безопасном высокотехнологичном процессинговом сервере.
В случае возникновения вопросов по поводу конфиденциальности операций с платёжными картами и предоставляемой вами информации вы можете связаться со службой технической поддержки банка.
На странице авторизации потребуется ввести номер карты, имя владельца карты, срок действия карты, верификационный номер карты (CVV2 для VISA или CVC2 для MasterCard). Все необходимые данные пропечатаны на самой карте. Верификационный номер карты — это три цифры, находящиеся на обратной стороне карты.
Для оплаты вы будете перенаправлены на страницу банка.
Произвести оплату необходимо в течение 15 минут после перехода на страницу авторизации карточки.
Транзакция может занять около 40 секунд. Дождитесь завершения операции. Не нажимайте повторно кнопку «Оплатить».
Платеж происходит в режиме реального времени и зачисляется в течение 15 минут.
Мы принимаем к оплате карты платежных систем: VISA, Mastercard, МИР. Соединение с платежным шлюзом и передача информации осуществляется в защищенном режиме с использованием протокола шифрования SSL. В случае если Ваш банк поддерживает технологию безопасного проведения интернет-платежей Verified By Visa или MasterCard Secure Code для проведения платежа также может потребоваться ввод специального пароля. Способы и возможность получения паролей для совершения интернет-платежей Вы можете уточнить в банке, выпустившем карту. Конфиденциальность сообщаемой персональной информации обеспечивается ПАО Сбербанк. Введенная информация не будет предоставлена третьим лицам за исключением случаев, предусмотренных законодательством РФ. Проведение платежей по банковским картам осуществляется в строгом соответствии с требованиями платежных систем Visa Int. и MasterCard Europe Sprl.
В случае, если габаритный размер отправления не позволяет осуществить отправку одной посылкой, заказ по согласованию с клиентом делится на количество посылок, необходимых для отправки. Стоимость доставки в этом случае рассчитывается отдельно для каждой посылки.
Стоимость и срок доставки зависит от региона, цены и веса заказа. Вам необходимо ввести название города либо почтовый индекс во время оформления заказа, система автоматически рассчитает стоимость и ориентировочный срок доставки
Обращаем Ваше внимание, что реальный срок доставки, как правило, больше на 1-2 дня. Всю информацию, связанную с доставкой и оплатой товара, Вы можете узнать по телефону: +7 (995) 343-7400
В соответствии со статьей № 497 ГК РФ п.4, в случае отказа от товара надлежащего качества при выполненной доставке покупатель обязан возместить продавцу расходы, понесенные от выполнения заказа (т.е. оплатить доставку).
Системы впуска четырехтактных двигателей – альтернативы таральчатым клапанам[править | править код]
Развитие четырехтактной системы впуска шло по пути устранения, насколько это возможно, поступательно движущихся узлов клапанного механизма. В то время, как схема DOHC максимально приблизилась к этой цели, сам тарельчатый клапан остается ограничивающим фактором. Тарельчатый клапан успешно работает, но обладает очевидными недостатками. Кроме того, что он относится к возвратно-поступательно движущимся массам, он также представляет собой значительную преграду для поступающей смеси, тем самым порождая нежелательную турбулентность и сопротивление, которые препятствуют наполнению цилиндра. При разработке современных конструкций прилагается множество усилий для компенсации этих недостатков, но основные проблемы по прежнему остаются. За последние годы было предпринято бесчисленное количество попыток заменить тарельчатый клапан альтернативной системой клапанов, среди них наиболее обнадеживающим выглядит схема с вращающимся крестообразным клапаном. Он представляет собой полый цилиндр, установленный поперек головки цилиндра в специальной камере. Цилиндр клапана вращается с частотой, вдвое меньшей частоты вращения коленчатого вала двигателя, при этом прорезь в его стенке совпадает с впускным или выпускным отверстием в соответствующей точке цикла двигателя. Таким образом, клапанный механизм приводится в действие аналогично дисковому клапану двухтактных двигателей и обеспечивает свободное поступление газа в камеру сгорания. Компания Norton опробовала такие клапана на своих спортивных двигателях в начале 50-х годов XX века, но, столкнувшись с проблемой уплотнений, впоследствии вернулась к тарельчатым клапанам.
Наряду с золотниковым клапаном и клапаном типа Aspin, вращающийся крестообразный клапан был отвергнут,главным образом, из-за свойственных ему проблем герметизации, а тарельчатый клапан занимал достаточно прочные позиции для того, чтобы заставить изготовителей отказаться от дальнейших исследований. Однако концепция вращающегося клапана не забыта, и уже существует четырехтактный двигатель, в котором не используются тарельчатые клапана. Он представляет собой вращающийся цилиндр с окнами. Привод цилиндра осуществляется от коленчатого вала при помощи шестеренчатой передачи, частота вращения цилиндра ниже скорости коленчатого вала вдвое.
Существенная особенность этого двигателя – поршень, поступательно движущийся в том же самом цилиндре, то есть герметизацию обеспечивает стандартный поршень и его кольца. Посути это совмещение конструкций вращающихся клапанов, упомянутых выше, и системы каналов, используемой на двухтактном двигателе.
Преимущества и недостатки двух и четырехтактных двигателей
Двухтактные преимущества 1. Меньший вес. Пример: 15 л.с. Двухтактный 36 кг четырёхтактный 45 кг. 2. Цена. Четырёхтактные двигатели сложнее в производстве, состоят из большего количества деталей, поэтому всегда дороже двухтактников. 3. Удобство перевозки двухтактника. Можно возить в любом положении, перед началом эксплуатации не требует отвешивания. Т.е. достал из багажника, поставил, завел, поехал. 4. Двухтактный двигатель живее реагирует на ручку газа. В четырёхтактных для совершения полного рабочего цикла поршню необходимо сделать 2 полных оборота в то время как в двухтактных только один. Частый вопрос: А правда ли что четырёхтактный 15 л.с. бежит быстрее чем такой же двухтактный? Ответ: нет не правда. У обоих этих двигателей мощность на валу 15 л.с. При прочих равных условиях почему один двигатель должен ехать быстрее второго?
Двухтактные недостатки 1. Больший расход топлива. Напомним, примерный расход можно высчитать по формуле: для двухтактного 300 грамм на одну лошадиную силу, для четырёхтактного 200 грамм. 2. Шумность. На максимальных оборотах двухтактные двигатели как правило работают немного громче четырёхтактных. 3. Комфорт. Четырёхтактные двигатели не так вибрируют на малых оборотах (Касается только двухцилинровых двигателей. Одноцилиндровые и двух и четырёхтактные вибрируют примерно одинаково) и не так дымят как двухтактные. 4. Долговечность. Довольно спорный пункт. Бытует мнение, что двухтактные двигатели менее долговечны. С одной стороны это понятно, потому как масло для смазки трущихся элементов двигателя подается вместе с бензином, а значит работает не так эффективно в отличие от четырёхтактных двигателей где трущиеся элементы буквально плавают в масле. Но с другой стороны четырёхтактный двигатель по конструкции намного сложнее конкурента, состоит из значительно большего числа деталей, а золотой принцип механики «Чем проще тем надежнее» еще никто не отменял.
Какой же двигатель выбрать? Взвесь все за и против изложенные выше и сделай выбор самостоятельно. Однозначного ответа на вопрос: какой из двигателей лучше, вы не найдёте ни в одной из книг ни на одном из форумов. И у тех и у других типов двигателей есть свои поклонники.
