Внешний вид свечи и диагностика

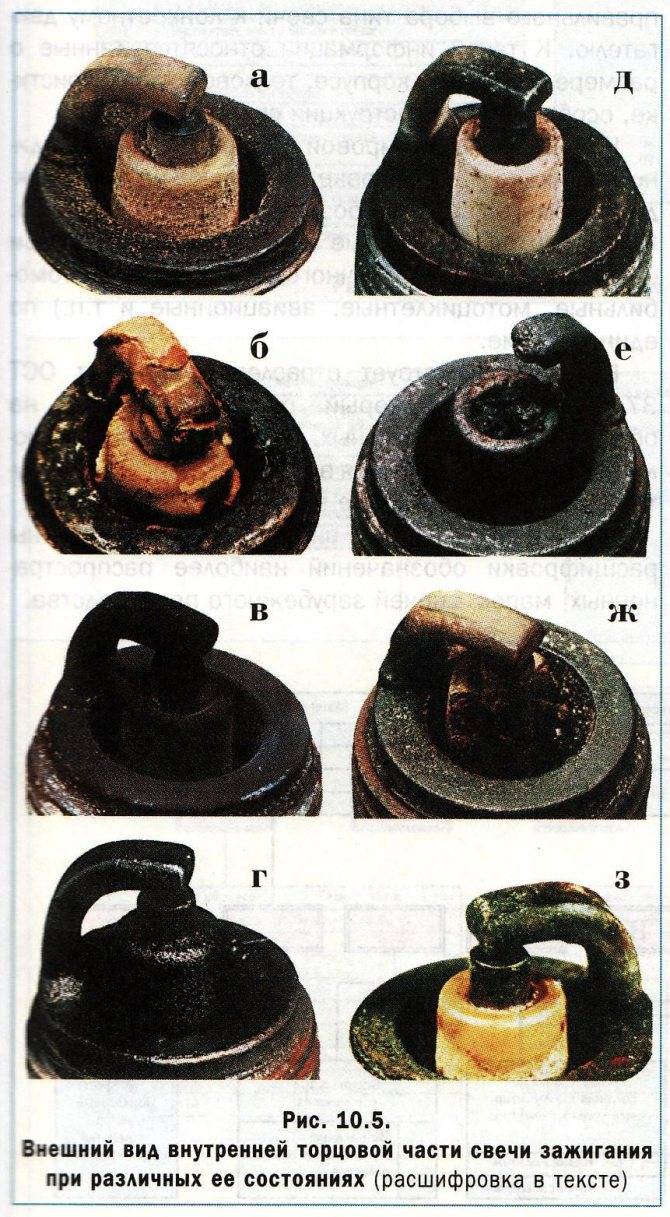

Виды нагара на свечах зажигания

Видео: Диагностика двигателя по состоянию свечей зажигания

Итак, автомобиль проехал некоторое расстояние (15-20 км), и если после выкручивания свечек обнаружено, что на электродах светло-коричневый, «кирпичный» (цвет красного кирпича), то с двигателем все в порядке – системы функционируют нормально, процессы в камерах сгорания не нарушены.

Но такой оттенок бывает далеко не всегда. Часто после выкручивания обнаруживается, что свечи имеют следующий окрас:

Черный;
Белый;
Красный.

Помимо нагара разных цветов на электродах можно обнаружить следы:

Бензина;
Масла;
Зольного налета;
Эрозии.

И каждое несоответствие нормы имеет свои причины. Поэтому простой осмотр свечек и может помочь в определении неисправности или нарушения работы систем и механизмов, причем еще на раннем этапе и устранить их до появления серьезных проблем.

Причины образования налетов и копоти на свечах

Черный нагар и причины его появления

Как уже отмечено, черный нагар является следствием подачи обогащенной смеси. Но если до выхода силовой установки на оптимальный температурный режим такое соотношение компонентов смеси является нормальным, то обнаружение бархатистых черных отложений на электродах после длительной поездки указывает на появление проблем в работе системы питания. Произойти это может из-за:

неправильной регулировки карбюратора;
сбоя в ЭБУ инжекторного мотора;
неисправностей датчиков (в результате чего блок управления начинает работать в аварийном режиме);
сильного засорения воздушного фильтра.

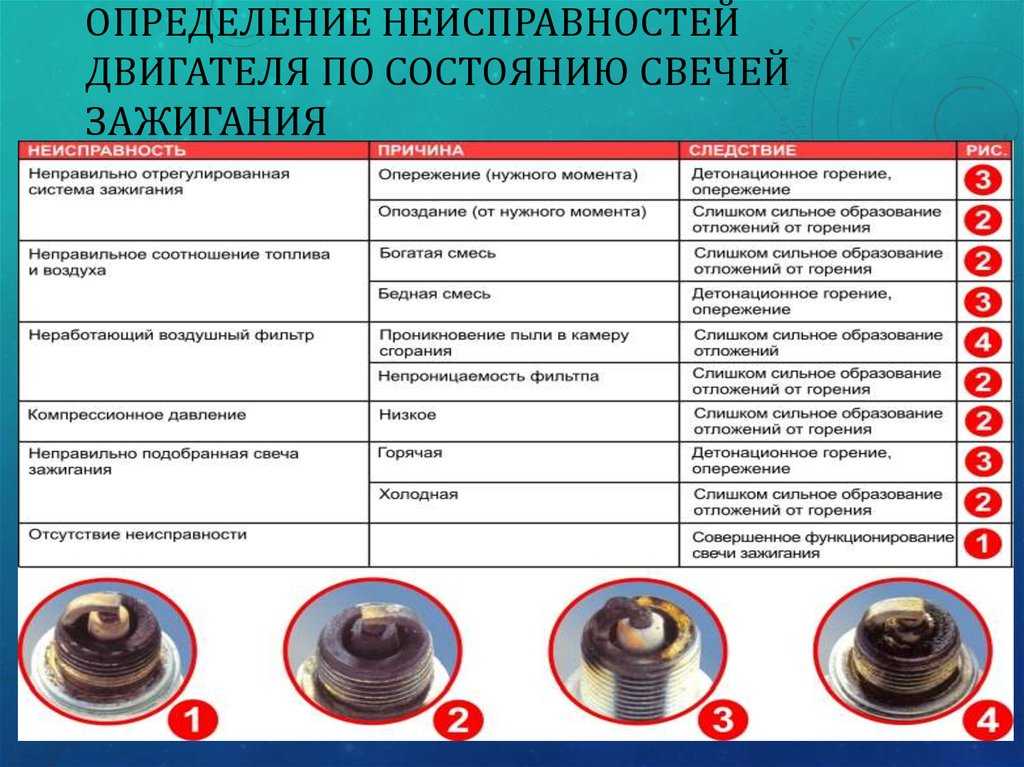

Таблица, в которой показано, какие бывают нагары на свечах и причины их появления

Белый налет на свечах зажигания

Белый налет на электродах свечей зажигания обеспечивает сильно обедненная смесь. Такое смесеобразование тоже является неправильным, и оно может впоследствии привести к очень серьезным проблемам. Из-за этого происходит нарушение процесса горения, сопровождающееся выделением повышенного тепла. А это приводит к перегреву камеры сгорания, вероятности оплавления электродов и кромок клапанов.

Видео: Свечи зажигания азбука для неопытных и самодиагностика

В карбюраторном двигателе обеднение смеси часто происходит из-за подсоса воздуха в системе питания, в инжекторном же такой нагар дает все тот же сбой в работе ЭБУ. Дополнительно причиной белого цвета свечек может стать некачественный бензин. Такой нагар дают и проблемы в системе зажигания, точнее – несоответствие угла опережения зажигания.

Электроды красного цвета

Нагар красного цвета на свечах – явление не очень частое, и причина его появления кроется в бензине. «Не чистые на руку» поставщики топлива для повышения октанового числа добавляют в бензин присадки на основе металлических соединений (чаще всего – свинца). В процессе сгорания в цилиндрах эти присадки окисляются и оседают в виде нагара красного цвета. При этом происходит нарушение искрообразования свечек, из-за чего появляются перебои в работе силовой установки.

Эти присадки также оказывают негативное воздействие и на другие составные элементы, поэтому при обнаружении такого нагара недостаточно сменить бензин, желательно провести более глубокую диагностику состояния силовой установки с применением специализированного диагностического оборудования.

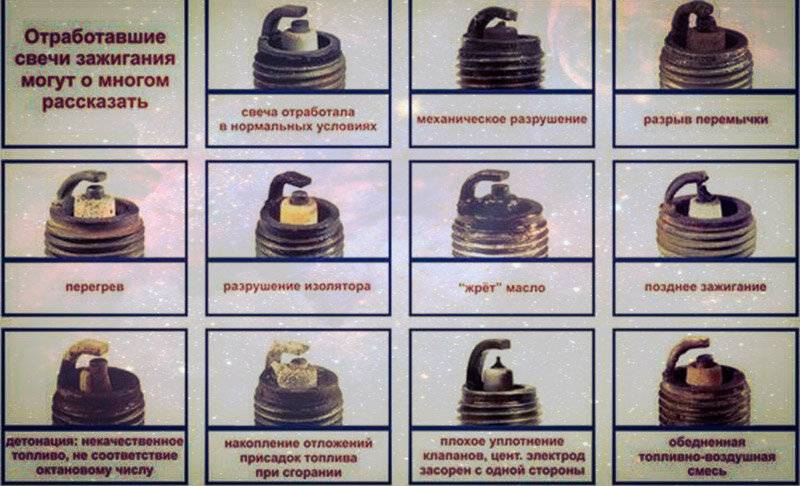

Состояние двигателя по цвету свечей зажигания

Исправность мотора и свечей зажигания определяется по цвету налета, который присутствует на электродах. Мы не будем описывать все возможные варианты диагностики состояния двигателя по цвету свечей зажигания, так как это тема большой отдельной статьи. Отметим только, что рабочая свеча в норме имеет светлый серовато-коричневый налет.

Появление на электроде черной сухой копоти указывает на необходимость проверки топливной системы ДВС. Такие отложения формируются в случае работы мотора на сильно обогащенной смеси. Свечу зажигания в этом случае можно очистить и вкрутить обратно в двигатель для дальнейшего использования.

Наличие на электроде свечи зажигания налета белого цвета с отблеском является свидетельством перегрева свечей зажигания. Это может происходить как по причине неправильного подбора свечей зажигания по калильному числу, так и в результате перегрева мотора или самой свечи. В последнем случае следует осуществить проверку величины зазора электрода. Использовать повторно свечи с белым налетом нельзя, потребуется обязательная замена.

Установка очищенных или новых свечей зажигания в двигатель на начальном этапе производится руками. Другими словами, свечи нужно «наживить» от руки, то есть аккуратно ввернуть в свечные колодцы без использования ключа. Если свеча легко вкрутилась по резьбе, тогда элемент можно довернуть ключом до момента контакта конической части с головкой блока цилиндров.

Помните, при закручивании свечей зажигания крайне желательно точно соблюдать момент затяжки, который указан в технической документации для конкретного типа двигателя! Перетяжка свечи зажигания может привести к необходимости последующего ремонта ГБЦ и другим последствиям. Что касается слабо закрученных свечей, недокрученная свеча зажигания может вызвать сбои в работе ДВС.

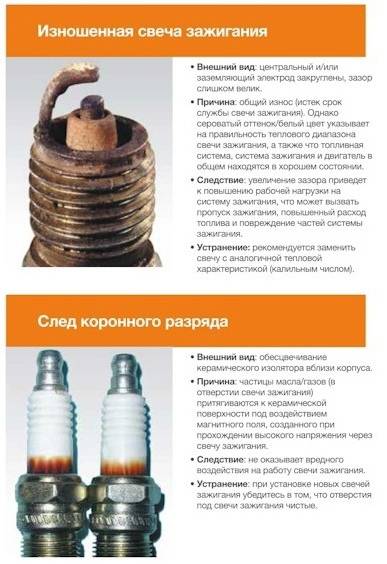

Неполадки – как на ладони

После изъятия свечей осмотрите их и по нашему списку определите состояние двигателя.

Исправный мотор демонстрирует девственность свечей. На них нет отложений нагара или следов вытекающего моторного масла. Юбка электрода может быть окрашена в коричневатый оттенок. Появление пушистого черного нагара на корпусе и/или электродах сигнализирует о чрезмерной обогащённости смеси. Очевидно увеличение расхода топлива и усиление частоты подачи искры. Причина кроется в системе карбюраторного впрыска или инжекторе. Полную противоположность демонстрирует серый нагар или отбеливание центрального электрода. Причина – нехватка топлива. Пришло время менять фильтры

Также обратите внимание критически важным частям двигателя и количеству охлаждающей жидкости, ведь мотор может перегреваться из-за ее недостатка. Юбка электрода может покраснеть до кирпичного цвета

Свеча зажигания как бы намекает о стыде за хозяина

Бензин настолько переполнен присадками или разбавлен, что вправе сменить поставщика бензина или дизеля. От некачественного топлива страдает ресурс поджигания и сам двигатель. Если на витках резьбы видно моторное масло, значит речь идет о замасливании. Явление часто сопровождается серо-черным нагаром. Причина – утечка моторного масла. Из-за этого холодный мотор, особенно зимой, троит, а выхлопная труба выдает сизый поток некоторое время после активации режима холодного пуска. Обильные отложения серо-черного нагара подсказывают водителю, что в камере помимо топлива горит и лишнее масло. Исправить проблему можно заменой маслосъемных поршневых колец. Еще один признак такого явления – сизый дым выхлопа при резком нажатии на газ или переключении режимов работы. Постоянное троение двигателя свидетельствует о выходе со строя одного или нескольких цилиндров головного блока. Для этого сначала осматривают все цилиндры и выявляют дефектные, а затем выкручивают отвечающую за них свечи для оценки состояния. Если на корпусе присутствуют частицы несгоревшего топлива – расслабьтесь. Системы топливоподачи и механизм зажигания работают слаженно и исправны. Виновник, скорее всего, ремень ГРМ или разрушенные кольца. Гораздо тревожнее, когда полностью разрушены центральный электрод или керамический обод самой свечи зажигания. Здесь на выбор несколько вариантов толкачей: детонация топлива, езда на бензине с низшим октановым числом вместо оптимального для конкретного мотора. Есть вероятность и заводского брака. Также повышенным риском разрушения наделяют контрафактные и восстановленные свечи зажигания.

Черный нагар

Что такое свечи зажигания и для чего они нужны

Основные элементы свечи зажигания: 1 — коннектор для подключения кабеля; 2 — керамический изолятор; 3 — прокладка; 4 — электрод.

Свечой зажигания называется устройство, выполняющее поджигание топливно-воздушной смеси в двигателях внутреннего сгорания. По принципу действия и конструкции они различаются на свечи накаливания, каталитические, дуговые, полупроводниковые, искровые, плазменные и др.

В автомобильных двигателях, использующих в качестве топлива бензин и дизельное топливо, используются искровые свечи. После нагнетания воздушно-топливной смеси в цилиндр между электродами свечи пробегает искра, вызванная напряжением в тысячи вольт. При включённом двигателе свеча работает постоянно, создавая искру в цилиндре и воспламеняя топливную смесь в каждом рабочем цикле.

Количество свечей в конструкции мотора соответствует числу цилиндров. Соответственно, в большинстве автомобилей используется 4, 6 или 8 свечей. Для эффективной работы двигателя, сохранения высокого КПД использования топлива и минимальной амортизации необходимо, чтобы свечи работали одновременно без перебоев. Поэтому рекомендуется использовать свечи с одинаковой конструкцией и материалами. Лучше всего – из одного комплекта. Стандартный интервал обновления комплекта свечей – через каждые 30-40 тысяч километров пробега (для иридиевых свечей – 50-70 тыс. км).

Опытные водители также советуют проводить чистку свечей после каждых 10 000 км пробега, чтобы сохранить ровную работу двигателя и не допустить появления каких-либо признаков неисправности.

Контрафактные свечи

Весь контрафакт сегодня делится на три вида : низкокачественный, среднекачественный и «высококачественный». Это относится как к простым свечам, так и к иридиевым.

Низкокачественная подделка. Кривейшие шрифты. Такие свечи могут вызвать подозрение уже одной упаковкой. Тоже самое касается и внешнего вида самой свечи. Но с развитием типографии и производства такое вам уже вряд ли встретится.

Кривые шрифты MOBIS и HYUNDAI уже редкостьЯвный левак, сегодня встречается редко

Среднекачественная подделка. У такого вида упаковка уже не отличается от оригинала, но все еще сохраняются отличия во внешнем виде самой свечи. К сожаления отличить владельцу оригинал от контрафакта не имея образца затруднительно.

Нужно понимать, что нет какого-то одного или нескольких отличительных признаков. Контрафакта много и он очень разный. Как правило, это выясняется на этапе эксплуатации уже после установки. На таких свечах трясти машину начинает практически сразу, но может потребоваться и несколько тысяч км.

Несколько распространенных примеров.

Многочисленные заусенцы на резьбеМаркировка на свече кривовата и чувствуется пальцемСкошенная или кривая поверхность центрального электродаИридиевая свеча, пираты забыли сделать скос на боковом электроде

Высококачественная подделка. Упаковка всегда совпадает с оригиналом, сами поддельные свечи по внешнему виду уже не отличаются от оригинальных. Самое интересное такой вид контрафакта имеет «приличный» ресурс. Обычно они всегда выхаживают около 10 000 км. То есть такие свечи уже имеют более качественные материалы электродов и изолятора.

Автопитер отмечает дилера значкомВ Автодоке наконец-то стали указывать дилерский складЕмех не отмечает дилеров, рейтинг это про сроки поставки а не качествоТоже самое в Экзисте, свечи с не известных складов

Наружный гинекологический осмотр

Наружный осмотр — простое, но очень важное гинекологическое исследование, которое проводится как в качестве профилактики, так и для непосредственной диагностики патологии (при наличии характерных жалоб или симптомов)

Во время этого осмотра, врач обращает особое внимание на все органы, расположенные в аногенитальной области — лобок, наружные и внутренние половые губы,анальное отверстие. После этого оценивается внутреннее состояние влагалища (осмотр шейки матки)

При поверхностном осмотре половых органов, врач, в первую очередь, акцентирует внимание на таких моментах, как:

состояние кожи (сухая, жирная, засаленная и т.д.);
характер волосяного покрова (редкое расположение волос или густое, состояние корней волос, наличие лэпа и т.д.);
наличие выпуклостей или любых опухолей, на поверхности половых органов;
краснота, отек участков кожи или всего органа.

При более детальном осмотре, врач раздвигает внешние половые губы, и проводит визуальный анализ состояния половых анатомических структур, оценивая:

клитор;
внутренние половые губы;
отверстие мочевого канала;
влагалище (снаружи);
девственную плеву (у подростков).

Во время такого обследования, врач может заметить патологические выделения, что уже будет свидетельствовать о каких-либо нарушениях, в организме женщины. В такой ситуации обязательно дополнительно назначается анализ бактериального посева или микроскопия мазка. Это позволит точно определить наличие заболевания, и узнать его возбудитель.

Нюансы выполнения диагностики двигателя по состоянию свечи зажигания

Специалисты, которые работают в области диагностики и ремонта транспортных средств, рекомендуют выполнять визуальный контроль с определенной периодичностью. Дело в том, что по внешнему виду данной комплектующей существует возможность определить какое состояние имеет мотор и как следствие, своевременно выполнить ремонтные работы. Если же пренебрегать этой процедурой, то может произойти ситуация, когда мотора перестанет работать, а процесс проведения ремонтных работ будет очень дорогостоящим. Достаточно часто для определения технического состояния транспортного средства, необходимо посмотреть на наличие нагара, имеющегося на поверхности детали. Наличие нагара, а также цвет детали позволяет определить – рабочие или нет свечи зажигания.

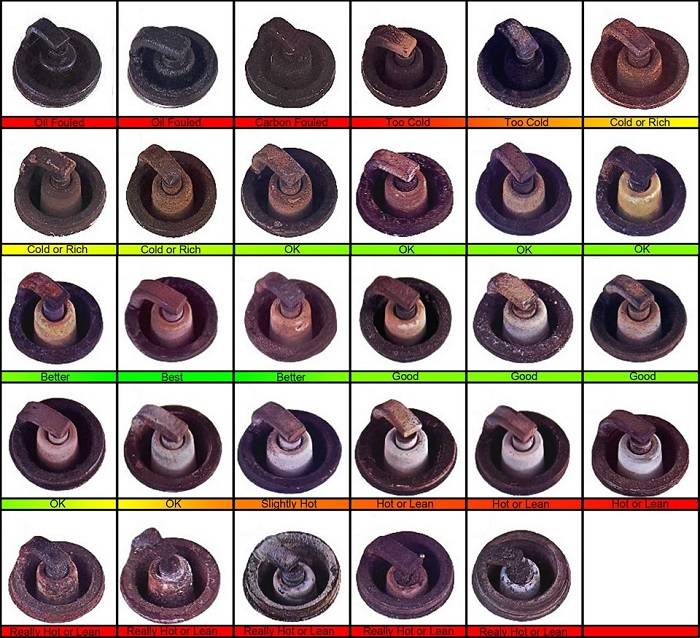

Изучая фото и описание нагара на свечах зажигания, можно узнать про большую часть проблем которые имеются в автомобиле. Если после проезда трехсот километров, комплектующая которая подает искру имеет коричневый цвет, то можно не переживать за то, что существует какая-либо неисправность. В данном вопросе, можно смело говорить о том, что техническое состояние двигателя – исправное. Если же на поверхности детали имеется нагар черного цвета, то это говорит про возникшее засорение. Здесь идет речь, про загрязнение воздушного фильтра авто. В зависимости от цвета можно сделать выводы про функционирование двигателя.

В отдельных ситуациях цвет детали бывает белым или серым. Если при выполнении диагностики по цвету свечи зажигания было выявлено, что комплектующие имеют светлый оттенок, то можно сделать вывод про проблемы связанные со смесью используемого горючего. Здесь идет речь про то, что из строя вышли выпускные клапаны, а также имеется достаточно сильный перегрев в камере сгорания. Именно поэтому, тянуть с ремонтными работами нельзя. Специалисты рекомендуют практически сразу обращаться на станцию технического обслуживания. Если же цвет является красным, то это говорит про достаточно большие примеси железа, имеющиеся в топливной жидкости. В результате они перестанут полностью функционировать. Для проведения ремонтных работ, нужно будет выполнить чистку мотора. В отдельном случае может помочь замена масляной жидкости на новую. При этом данная процедура должна выполняться два-три раза.

Другие способы определения состояния двигателя по свечам зажигания

Существуют и другие способы того как определить состояние свечи зажигания. В данном случае идет речь, про проблемы, которые имеются в нарушении функционирования колпачков маслоотражательного типа. В результате, происходит достаточно большая трата масляной жидкости. Характерным признаком становятся следы масла,имеющиеся на резьбе свеч.

К таким относят возникновение «троения» двигателя, очень длительный процесс его запуска, а также выхлопы, имеющие бело-синий цвет. Помимо этого, имеющиеся следы масляной жидкости и не сгоревшее топливо может говорить про проблему связанную с разрушением клапана, а также перегородки, которая разделяет кольца поршневого типа. Отметим, что в данном случае имеется достаточно сильный расход топливной жидкости. Чаще всего, он увеличивается в несколько раз.

В том случае если процесс детонации двигателя будет регулярно происходить длительное время, то может возникнуть ситуация когда произойдет поломка электрода. Таким образом, за данным параметром также необходимо следить. Как можно заметить, при правильном подходе к данному вопросу, процесс определения неисправностей имеющихся в моторном отсеке становится вовсе несложным. Каждый человек должен помнить, что если вовремя определить проблемы, то в будущем не произойдет ситуации когда мотор авто полностью выйдет из строя, а его ремонт будет дорогостоящим.
