Вся информация о роликах вариатора для скутеров BSV

Разбираем шкив

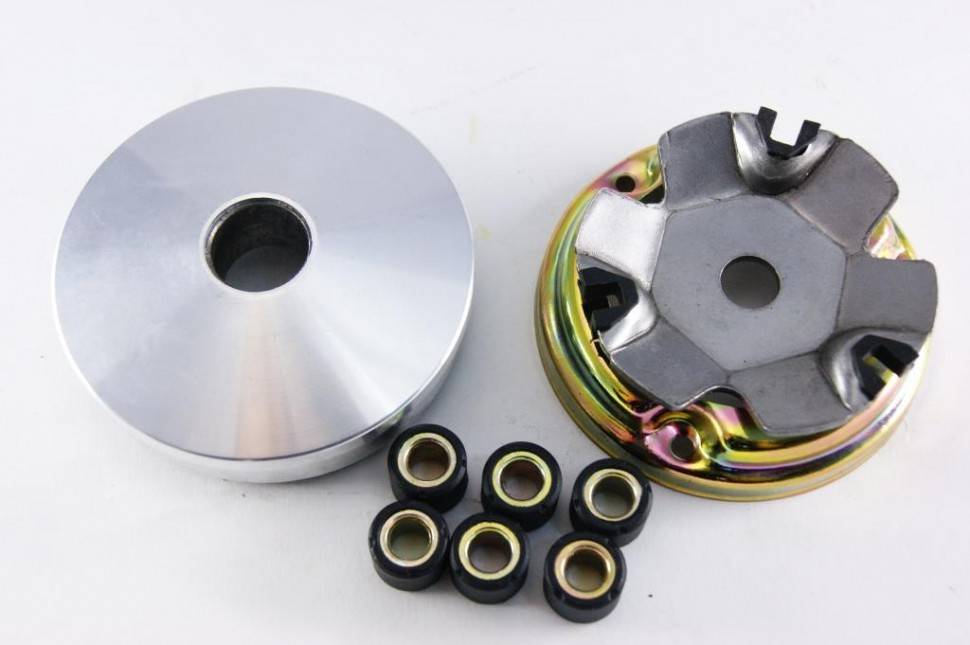

Шкив вариатора разобрать достаточно просто. Этот узел состоит из корпуса, задней крышки и роликов. Разбирать шкив нужно для того, чтобы осмотреть ролики. Всего их 6, они не должны быть изношенными. В противном случае потребуется произвести их замену.

Ролики в шкиве вариатора оказывают непосредственное влияние на тягу и скорость скутера. В процессе эксплуатации ролики стираются, и изменяется их вес. В результате изменяется динамика транспортного средства. Изношенные ролики потребуется заменить на новые, ремонту они не подлежат.

Собирается шкив вариатора и сам вариатор в обратном порядке. Но прежде чем приступать к сборке, не забудьте осмотреть сальник на коленвале. Он должен быть целым, не иметь сильных загрязнений. Если пыли слишком много, то перед сборкой очистите сальник от грязи. Также осмотрите основные узлы скутера, если есть необходимость – смажьте их.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Особенности двигателя

Официальным производителем двигателя для скутеров 139QMB является корпорация «Хонлинг», которая оснащает данным мотором мотосредства не только своей марки, но и других брендов.

Корпорация занимается продажей силовых агрегатов другим производителям. Сам мотор весьма узнаваем: особенности устройства двигателя 139QMB и его маркировка, нанесённая на левую часть картера, сразу же дают понять, какое именно сердце бьётся у скутера.

Никаких изъянов мотор не имеет, не требует особого отношения и спокойно сносит небольшую небрежность и халатность. Производитель даёт на свою продукцию гарантию, распространяющуюся на первые 5 тысяч километров. Этого пробега новому двигателю скутера 139QMB 4т достаточно для полноценной обкатки и притирки всех элементов и узлов систем.

Общий эксплуатационный ресурс мотора составляет порядка 20 тысяч километров за исключением 5 тысяч обкатки при средней скорости езды в 90 км/ч. Технические характеристики двигателя 139QMB неплохие: его мощности хватает на двухместный полноразмерный скутер.

ProVariator.RU

Полигональные ролики вариатора. Как правильно поставить? Видео

Видео обзор полигональных роликов вариатора из интернет магазина Scooter.rv.ua

Полигональные ролики вариатора на Украине появились относительно недавно, хотя за рубежом их используют уже очень давно и полным ходом. Основная задача полигональных роликов в работе трансмиссии вашего скутера. это добавить немного динамики, немного скорости(если ваш вариатор и состояние ремня позволяет это сделать), а также увеличить пробег в километраже от замены до замены роликов. На полигональных роликах есть два конуса: один большой и второй маленький, так вот, правильно ролики устанавливаются так: большим конусом в сторону втулки вариатора, но так что бы конус был сверху а не внизу, а маленьким конусом соответственно, в стороны наружной части. Более подробно смотрите видео.

Управляемость

Что можно сказать об управляемости этого китайского выпердыша? Только то, что она как бы даже и есть, но весь вопрос в том какая она? А я сейчас вам расскажу какая…

Да, руль здесь есть и им даже можно покрутить переднее колесо. А вот войти в поворот на средней или не дай Бог вам даже думать об этом на максимальной скорости — не советовал бы. Как минимум ушуршите в кювет. А тормоза? Я и об о них вам расскажу. Они есть — это факт. Но они практически не работают. Рычаги конечно можно по нажимать, а вот остановить этот драндулет практически невозможно. Чем не ABS? Про подвеску сказать особо нечего — она есть, но работает отвратительно. Честно говоря, такой ужасной управляемости, как у этого скутера я еще нигде не встречал.

Устройство вариатора на скутере

Вариатор – это современное устройство КПП, и его применение в различной технике с каждым днём набирает популярности. Механизм вариаторной коробки на скутерах очень прост: его разработчики основывались на действии центробежной силы, чем и добились легкости конструкции.

Составляющие вариатора

Скутер имеет небольшую массу и габариты (по сравнению с мотоциклами и авто), соответственно, и коробка переключения передач должна быть небольшой.

От автомобильного, вариатор скутера унаследовал:

два шкива – ведущий и ведомый (правда здесь они имеют клиновидную форму, и каждый состоит из двух половинок);
ремень (его форма – трапециевидная, в отличие от автомобильного).

Вот и всё наследие.

Положение клиновидных половинок (щёк) ведущего шкива регулируют ролики. Размыканием и смыканием щёк ведомого шкива занимается центральная пружина, соединённая со сцеплением.

Подробнее о принципе работы

Итак… Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.

Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу – увеличивается радиус его оборота на ведущих щеках.

Ведомый шкив действует с точностью до наоборот. Во время набора скорости на него так же, как и на ролики действует центробежная сила, с помощью которой щёки раздвигаются, сжимая центральную пружину и пропуская ремень между собой. Так происходит разгон.

За счёт такой синхронной работы шкивов набор скорости происходит на постоянных оборотах и максимальной мощности двигателя.

Настройка вариатора на скутере

Регулировкой вариатора добиваются желаемой динамики скутера. Улучшить её можно с помощью замены как заводских роликов, так и пружины.

Работа роликов на вариаторе скутера зависит от их веса. Изготовитель подбирает оптимальный при сборе коробки. Но любители быстрой езды меняют их на более тяжёлые. С утяжелёнными роликами скутер с вариатором медленнее разгоняется на старте, зато после набора максимальных оборотов двигатель выдаёт скорость на 10-15 км/ч больше, чем с заводскими роликами.

Использование роликов меньшего веса приводит к обратному принципу: скутер стартует резко, но достичь максимальной скорости ему тяжело.

Изменение жёсткости пружины также влияет на скорость. Растянутая и слабая, она не сможет плотно прижимать щёки ведомого шкива. Это приведёт к работе ремня постоянно на меньшем радиусе, чем необходимо. Слишком жёсткая пружина, наоборот, не даст уменьшить этот радиус (соответственно увеличить обороты ведомого шкива) и развить максимальную скорость скутера.

Ремонт вариатора на скутере. Замена элементов

Изменение скорости разгона и появление посторонних шумов в вариаторе свидетельствуют о том, что какая-то деталь (или детали) изношена и требует замены.

Чтобы узнать причину неисправности, следует вариатор разобрать:

Снимаем крышку. Делаем это аккуратно, чтобы не повредить её. Как правило, крышка вариатора на скутерах имеет уплотнительную прокладку. Необходимо оценить её состояние и, при необходимости, поменять.
Чтобы снять ремень с вариатора, нужно убрать ведущий шкив. А добраться до него можно, только сняв стопорное кольцо, муфту и шестерню.
Когда ремень и половинки шкива готовы, снимаем и ролики.
Все элементы должны быть тщательно осмотрены и проверены. Исправные щёки имеют ровную поверхность без сколов и задиров. На ремне исключается присутствие каких-либо смазочных веществ. Если он выглядит потрёпанным, то пора его менять.
После выявления неисправностей собираем вариатор в обратной последовательности.

Существует два главных признака, по которым определяется качество работы вариатора: движение ремня и обороты двигателя. В исправном вариаторе ремень не проскальзывает в шкивах. Но, если мотор ревёт, а скутер не едет – это первый сигнал о том, что пора заглянуть внутрь устройства и изучить состояние ремня и пружины.

Рабочие обороты двигателя должны соответствовать оборотам его максимальной мощности. Если же этого не происходит – пора заняться настройкой работы вариатора.

Розборка заднего вариатора скутера

Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
Теперь с вала необходимо снять опорную шайбу.
И потом снимаем втулку храпового механизма кикстартера.
После этого надо снять фиксирующую шайбу ведущего шкива.
Теперь берем внешнюю половину ведущего шкива и снимаем ее.
Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
После этого можно снять шкив вариатора скутера в сборе.
Далее по очереди шлицевая шайба, снимаем.
Теперь приводная шестерня стартера, как на фото, снимаем ее.
Шлицевую шайбу снимаем также.
Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
Продолжаем, далее необходимо снять с вала дистанционную втулку.
Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
Вот и все, достаем из вариатора скутера 6 роликов.

Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.

Замена роликов вариатора скутере

Замена роликов вариатора на скутере нужна если:

Заментая выработка
Если на пластиковой рубашке есть дефекты, например сколы или царапины.
Если плохо соединение пластиковой рубашки и металлической втулки
Если форма ролика вариатора не круглая, например как на фото сверху.

Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива. Основное что характеризирует справность роликов это округлость и масса. Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:

Недопустимо использование роликов разной массы.
Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.

15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.

Далее проверяем поверхность на другие механические повреждения.

Сборка вариатора скутера

Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.

Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
Байк жёстко фиксируется на подножке или другими удобными способами;
Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Какой оптимальный вес для роликов?

И так, повторим принцип действия роликов для вариатора скутера. Когда коленвал вращается, ролики расходятся на некое значение. Чем выше обороты силового агрегата и вращение коленвала, тем больше это значение. Значит ремень выдвигается больше и старт скутера происходит быстрей. Двухтактный силовой агрегат на скутер характеризуется работой на максимальных оборотах. С этой задачей, в большей части справляются ролики скутера.

Достаточно тяжелые ролики сопутствуют выдвижению ремня на низких оборотах. При этом наблюдается падение динамики. Но, в то же время достигается значение максимальной скорости. Принцип действия легких роликов обратный. То есть производительный элемент работает на максимум, дабы набрать максимальную скорость. Динамические качества обратно снижаются. На старте скорость будет расти довольно быстро, но до 30 км/час. После, скорость будет набирать все труднее.

Исходя из этого, можно сделать следующий вывод. Вес роликов должен быть средним, оптимальным. Нужно учитывать, что скорость мопеда не всегда зависит от веса роликов. Существенное влияние оказывает пружина токдрайва – пружина большого размера, которая размещена за сцеплением. Для чего она нужна? – отвечает за утомление ремня и его натяжение. При её ослаблении, происходит выброс ремня на больший радиус. Таким образом, при нормальном весе роликов, затруднительно достичь предельной скорости. Зачастую, в таких ситуациях заменяют пружину.

Сначала нужно пробовать ролики на пол грамма легче, нежели указано в инструкции. Опытные скутеристы всегда имеют в своем запасе ролики различного веса «шагом» 0.5-1 грамм. Методом проб и ошибок устанавливаются оптимальные ролики. Указать какие ролики ставить на скутер без «экспериментов» трудно и практически не возможно. Ведь на каждом скутере может быть разное состояние ЦПГ, ремня и пружины, вариатора. Одно можно сказать точно, без всяких сомнений: устанавливать в одном комплекте ролики разного веса нельзя. Это ведет к дисбалансу работы коленвала и быстрой замене его подшипников.

https://youtube.com/watch?v=35PRchiUnkQ

голоса

Рейтинг статьи

Розборка заднего вариатора скутера

Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
Теперь с вала необходимо снять опорную шайбу.
И потом снимаем втулку храпового механизма кикстартера.
После этого надо снять фиксирующую шайбу ведущего шкива.
Теперь берем внешнюю половину ведущего шкива и снимаем ее.
Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
После этого можно снять шкив вариатора скутера в сборе.
Далее по очереди шлицевая шайба, снимаем.
Теперь приводная шестерня стартера, как на фото, снимаем ее.
Шлицевую шайбу снимаем также.
Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
Продолжаем, далее необходимо снять с вала дистанционную втулку.
Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
Вот и все, достаем из вариатора скутера 6 роликов.

Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.

Замена роликов вариатора скутере

Замена роликов вариатора на скутере нужна если:

Заментая выработка
Если на пластиковой рубашке есть дефекты, например сколы или царапины.
Если плохо соединение пластиковой рубашки и металлической втулки
Если форма ролика вариатора не круглая, например как на фото сверху.

Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива. Основное что характеризирует справность роликов это округлость и масса. Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:

Недопустимо использование роликов разной массы.
Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.

15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.

Далее проверяем поверхность на другие механические повреждения.

Сборка вариатора скутера

Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.

Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.

голоса

Рейтинг статьи

Разбег по радиусу

Более корректной формулировкой для технической характеристики трансмиссии скутера была бы следующая: «автоматическая бесступенчатая». На самом деле, речь идет о таком типе трансмиссии как клиноременный вариатор, который появился довольно давно, но в силу своих особенностей наибольшее развитие получил именно на скутерной технике, а также на снегоходах.

Устройство такой трансмиссии куда проще классической ручной коробки переключения передач, и уж тем более пресловутых «автоматов», которыми оснащают автомобили (кстати, некоторые представители четырехколесного мира также имеют вариатор, но иной, нежели на скутерах). Понять, как работает вариатор, очень просто, если вспомнить систему изменения передаточных отношений на велосипедах: несколько звездочек спереди, несколько сзади, а соединены они цепью.

Правда, никаких звездочек у клиноременного вариатора нет, зато есть два шкива V-об-разного сечения, состоящие из двух конусовидных половин. Эти половинки, именуемые щеками, могут приближаться или отдаляться друг от друга. Соединяет шкивы гибкий ремень вариатора, имеющий в сечении форму равнобедренной трапеции. В зависимости от положения щек шкивов относительно друг друга ремень в шкиве вариатора может находиться либо ближе к оси шкива (внутри), либо же ближе к внешней кромке шкива (снаружи). Чем ближе к оси шкива находится ремень, тем меньше радиус, по которому ходит ремень, или, как принято говорить, рабочий радиус шкива вариатора. Теперь представим в действии систему из двух шкивов и ремня. Если «рабочие радиусы» у каждого из шкивов одинаковы, то при вращении одного другой будет вращаться точно с такой же скоростью. Если же мы будем вращать шкив, рабочий радиус которого больше, то другой (радиус которого меньше) будет вращаться быстрее. Здесь в пору снова вспомнить «велосипедные звездочки»,просто в вариаторе большей звездочке соответствует больший рабочий радиус шкива, а меньшей звездочке – меньший радиус.

Снимаем вариатор

Вариатором называется узел, отвечающий за передачи тяги на заднее колесо. Вариаторы редко выходят из строя, поскольку отличаются высокой надежностью, но все же иногда возникает необходимость в его снятии. На разборку вариатора понадобится не так много времени, но если вы не имеете навыков работы с инструментом, то придется изрядно повозиться.

Чтобы снять вариатор нужно иметь набор инструментов, подходящий именно к вашему скутеру, а также специальный подъемник. Работа начинается с демонтажа крышки, затем нужно выполнить такие операции:

под крышкой расположены передний и задний вариаторы. Начинаем демонтаж с переднего устройства. Откручиваем гайку на ведущем шкиве. Снимаем гайку и вынимаем все детали вариатора;
затем можно снять сам шкив;
снимаем шпицевую шайбу, а затем приводную шестерню;
вытаскиваем все остальные детали.

Важно запоминать последовательность снятия всех элементов вариатора, чтобы собрать его в правильном порядке. Если вы не сильно полагаетесь на память, то можно записать или предварительно сфотографировать на телефон

Устройство и принцип работы вариатора скутера

Что такое вариатор? Вариатор – это механическая бесступенчатая передача. Он используется для плавного изменения частоты вращения ведомого вала. В основном на всех типах мотороллеров установлен клиноременный вариатор. Он состоит из ведущего шкива, ведомого и клиновидного ремня и работает только в зависимости от количества оборотов двигателя, не реагируя на нагрузки (например при подъеме в гору, нагрузка на заднее колесо увеличивается, а передаточное число остается неизменным), что является одним из его недостатков.

Начнем с самого простого. Почему клиновидный ремень? Из рисунка слева видно, что ремень в разрезе имеет трапециевидную форму и «вклинивается» в шкив только своими боковыми поверхностями. При износе этих поверхностей, благодаря своей форме, он врезается глубже в шкив и все равно остается в хорошей сцепке с ним.

Как изменяется передаточное число? Устройство ведущего шкива (ведущий шкив вращается коленвалом) таково, что его щеки при воздействии центробежных сил плавно сжимаются и выталкивают клиновидный ремень все дальше и дальше от центра шкива. Ведомый же шкив при этом наоборот, разжимается, и ремень на нем плавно утопает все ближе и ближе к центру шкива. Чем больше обороты двигателя — тем больше сжимается ведущий шкив и разжимается ведомый, тем самым меняя передаточное число от коленвала к заднему колесу. Этот процесс хорошо виден на этих рисунках:

Двигатель не запущен.

Малые обороты двигателя.

Средние обороты двигателя.

Максимальные обороты двигателя.

На рисунках показаны также положения клиновидного ремня в разрезе на ведущем шкиве (слева) и ведомом (справа) при разных режимах работы двигателя.

Как устроен ведущий центробежный шкив вариатора? Довольно просто! Разберемся в его конструкции, показанной на рисунке:

Ведущий центробежный шкив вариатора.

1 — неподвижная щека шкива, жестко прикрученная к цапфе (хвостику) коленчатого вала 5 болтом 8 с шайбой 6. Клиновидный ремень 2 размещен между щеками 1 и 3. Щека 3 устроена так, что свободно перемещается на валу 5. Перемещают ее ролики 4 которые упираются в упорную и неподвижную щеку 9. Под воздействием центробежной силы, ролики 4 расходятся от центра вала 5, тем самым сдвигая щеку 3 ближе к щеке 1 и выталкивая ремень 2 дальше от вала 5. Положения роликов 4 и щеки 3 на разных оборотах двигателя Вы уже видели на четырех рисунках выше.

Теперь немного о ведомом шкиве (рисунок ниже).

От ведущего шкива он отличается тем, что у него нет роликов, вместо них пружина (смотрите рисунок справа). В тот момент когда на ведущем шкиве щеки сближаются, выталкивая при этом ремень, на ведомом шкиве щеки (а именно двигается щека 5 по валу 7, щека 6 установлена жестко и неподвижна) наоборот, расходятся, сжимая пружину 3, и ремень опускается глубже, что опять таки видно на режимах работы двигателя выше на четырех рисунках. Благодаря пружине 3 клиновидный ремень всегда натянут, и натяжение его пропорционально увеличивается с увеличением оборотов. Это в свою очередь позволяет не проскальзывать ремню на более высоких оборотах, на которых нагрузка больше чем на более низких.

Существуют также более простые модели мотороллеров у которых отсутствует вариатор на ведущем валу. Вместо него установлен простой шкив и передаточное число от него к ведомому фиксированное на всех оборотах двигателя. Такие модели больше 50 км/ч. не развивают и «тупо» набирают обороты с места. Ведомый же шкив у них такой же как и у вариаторных — под пружиной и служит только для натяжения ремня. Единственный плюс такого устройства — ремень служит дольше.

Дальше вступает в работу автоматическое сцепление, которое находится в сборе с ведомым шкивом.

Обкатка и эксплуатация нового скутера 50сс

Чтобы уменьшить время обкатки и количество проблем, советую сделать так:

1. Покупаем масло СИНТЕТИКУ 2Т (хорошую, например, Motul 2T800) 1 литр.

2. Сливаем заводское масло из маслобака, наливаем туда 750 грамм масла синтетики.

3. Покупаем бензин A95 Eвро. Отливаем 10 литров и добавляем туда 150 грамм масла синтетики. Тщательно взбалтываем и оставляем на часок, чтобы растворилось.

4. Сливаем заводской бензин из бензобака, наливаем нашу смесь бензина с маслом.

5. Заводим мотор (скутер

на подножке с вывешенным задним колесом) и оставляем его работать на холостом ходу до выработки полного бака. При этом неплохо выставить обороты холостого хода такими, чтобы заднее колесо скутера понемногу вращалось.

6. Опять напоняем бензобак нашей смесью, выставляем нормальные обороты холостого хода и начинаем ездить. Избегаем движения со скоростью выше 40 км/ч, затяжных подъемов и езды вдвоем. В таком

режиме ездим примерно 500 км по спидометру (оставшейся от 10л после пп.5 смеси как раз должно хватить).

7. Сливаем заводское масло из заднего редуктора, наливаем туда Dextron-II (масло для автоматических коробок). Выворачиваем свечку и ставим вместо нее новую (эту можно оставить про запас). Если смесь кончилась — делаем новую, на 10 литров бензина 100 грамм оставшейся синтетики.

8. Ездим еще 500 км практически нормально — разгоняемся, иногда можно и вдоем, и т.д. Избегаем только длительных перегрузок, чреватых перегревом мотора (например, вдвоем на полном газу час подряд в горы).

9. Сливаем Dextron из заднего редуктора, наливаем туда новый.

10. Когда синтетика в маслобаке подойдет к концу — переходим на полусинетику (например, Motul Scooter-2T Technosynth) и бензин A95 без Евро. Бензин — из-за цены, а масло — из-за того, что на современной полусинтетике меньше износ обкатанного мотора 50сс

в стандартных режимах.

11. В эксплуатационных режимах мои рекомендации следующие:

Для «Гонщиков» и тяжелых режимов работы (езда в основном вдвоем) Dextron менять каждые 2000 км, добавлять масло в бензин в пропорции 1:100. Ремень вариатора проверить через 8000 км пробега или при существенном падении максимальной скорости, заменить при износе более 6 мм по ширине.
