Основные неисправности
Поскольку эти элементы ЦПГ находятся в постоянном контакте со стенкой цилиндра, то главной их неисправностью является износ рабочих поверхностей. Ресурс этих элементов во многом зависит от материала изготовления и условий эксплуатации, и он может варьироваться от 150 тыс. до 1 млн. км.
Но несоблюдение правил эксплуатации может значительно сократить их срок службы. Повлиять на ресурс могут:
- Несвоевременная замена смазочного материала в силовой установке.
- Использование низкокачественного топлива.
- Частая эксплуатация авто в условиях пробок или кратковременные поездки.
- Создание чрезмерно больших нагрузок на силовую установку.
- Перегрев мотора.
Основными признаками сильного износа поршневых колец является сильное падение компрессии, вследствие чего падают мощностные и динамические показатели авто и увеличивается расход топлива, а также значительное повышение расхода смазочного материала.
Требования к тепловому зазору
Функциональные требования к тепловому зазору предусматривают:
- Отвод тепла от поршня в момент воспламенения смеси. В противном случае поршень выгорит под температурой камеры сгорания.
- Функция уплотнения поршневого пространства. Появляющееся давление должно равномерно прижимать кольца к стенкам цилиндра. Достижение такового прикасания требует установки правильного расстояния.
- Требования к маслосъёмным кругам, отвечающим за подачу нужного количества смазывающего материала. Соблюдение этого правила сохраняет расход масла, бензин на уровне заводских норм.
Параметры
Выставленные зазоры на кольцах
Величина исходит из того, что отработанные газы действуют на кольца с внутренней стороны канавки, прижимая их к стенке. Согласованное функционирование компрессионных, маслосъёмных колец позволяет получить полное сгорание смеси. Зависит это от укладки их в канавку поршня.
Стало быть, малая величина между концами после прогрева приведёт к задирам зеркала цилиндра.
Первое кольцо сверху (компрессионное), как нагруженное из легированного чугуна подвергается напылению хромом. Пористое покрытие этого металла способно удерживать необходимую массу моторного масла.
Плазменное нанесение на кольца слоя молибдена способствует износостойкости, низким показателем трения с цилиндром.
Памятка
Замок на сепараторе покрашен в голубой цвет
Подбирая ремонтный размер, нужно руководствоваться обозначением продукции, включая модель двигателя, номер комплекта, размер изделия. Дополнительно проверяется маркировка, которая находится в определённом месте продукции (близко к концу). Тщательно рассматриваются расширительные пружины со шлифованной поверхностью.
практическое руководство
Поршневые кольца заменяют при ремонте шатунно-поршневой группы, при их износе или повреждении. Также кольца заменяют при капитальном ремонте двигателя. Для выполнения работы потребуется оправка для поршневых колец.
Снятие
1. Снимаем головку блока цилиндров.
2. Снимаем поддон картера двигателя.
4. Поворачивая коленчатый вал за болт крепления его шкива ключом на 17 мм, устанавливаем поршень первого цилиндра в нижнее положение.
5. Ключом TORX ЕЮ отворачиваем две гайки крепления крышки шатуна первого цилиндра.
6. Снимаем крышку шатуна.
7. Уперев ручку молотка в поршень, выталкиваем его вверх.
8. Извлекаем поршень из цилиндра.
9. Вынимаем вкладыши из шатуна и его крышки.
10. Фиксируем поршень за шатун в тисках. Слегка раздвинув замок кольца, снимаем верхнее компрессионное кольцо. Аналогичным образом снимаем нижнее компрессионное кольцо, маслосъемное кольцо и его расширитель.
Рекомендация
Кольца тонкие, — чтобы их не сломать, вырежьте из пластмассовой бутылки полоску длиной немного меньше окружности поршня. Заведите кромку этой полоски под замок верхнего компрессионного кольца, а затем по кругу под все кольцо.
Снимите с поршня полоску вместе с кольцом. Аналогичным образом снимите второе компрессионное и маслосъемное кольца.
Замечание
Целесообразность замены колец зависит от степени износа цилиндров. Небольшой равномерный износ цилиндров (в пределах 0,05 мм) можно компенсировать установкой поршня другого класса с большим диаметром.
Установка
1. Тщательно очищаем поршень
от нагара и отложений. Осматриваем поршень, шатун и палец. Трещины на них недопустимы.
Замечание
Новые кольца подбираем в соответствии с диаметром поршня — номинального или ремонтного размера.
2. Перед установкой новых колец набором щупов измеряем зазор между поршневым кольцом и стенкой канавки, в которую кольцо будет установлено.
Табл. 9.1.3 Допустимые зазоры между стенками канавок и поршневыми кольцами:
| Кольцо | Зазор, мм |
| Верхнее компрессионное кольцо | 0,04-0,075 |
| Нижнее компрессионное кольцо | 0,03-0.065 |
| Маслосъемное кольцо | 0,02-0,055 |
Замечание
Допустимые зазоры между стенками канавки и поршневыми кольцами указаны в табл. 9.1.3. Если зазор превышает максимально допустимый, поршень подлежит замене.

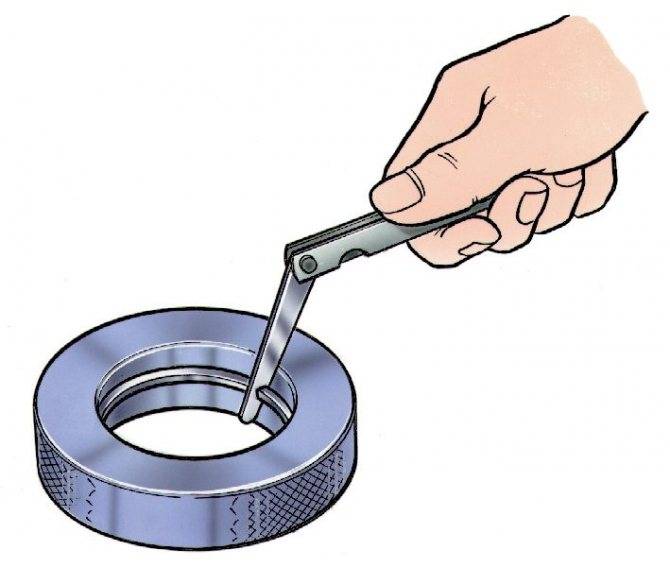

3. Для подбора поршневых колец по тепловому зазору устанавливаем по очереди кольца в цилиндр блока на глубину 20—30 мм и набором плоских шупов определяем зазор в замке.
Замечание
Предельно допустимый тепловой зазор при износе (для колец, бывших в употреблении) — 1 мм, зазор для новых колец 0,25-0,45 мм. Если зазор превышает максимально допустимый, кольцо подлежит замене.
4. Надеваем кольца на поршень. При этом маслосъемное кольцо
и компрессионное кольцо устанавливаем надписью «ТОР» вверх.
Новые кольца устанавливаем на поршень, начиная с расширителя маслосъемного кольца.
С помощью оправки надеваем маслосъемное кольцо, а затем нижнее компрессионное (кольца надеваем на оправку и аккуратно смещаем вниз до установки в канавку).
Верхнее компрессионное кольцо надеваем без оправки: раздвинув замок кольца (не более, чем это требуется для надевания кольца на поршень), заводим на поршень сначала замок, а затем тыльную часть кольца.
5. Поворачиваем их замки так, чтобы они располагались под углом 120° относительно друг друга. Замок расширителя должен находиться развернутым на 180° относительно замка кольца.
6. Смазываем чистым моторным маслом стенку цилиндра
и наружную поверхность поршня.
7. Надеваем оправку на поршень и обжимаем ею кольца, периодически слегка постукивая ручкой молотка по оправке для самоустановки колец.
Предупреждение!
Крышки шатунов невзаимозаменяемые. На двигателе установлены «колотые шатуны», крышки которых изготовлены специальным методом. Поверхности соприкосновения крышки и шатуна получаются неровными, что при сборке обеспечивает идеальное прилегание деталей.
8. Вытираем насухо постели вкладышей в шатуне и крышке, устанавливаем в них вкладыши.
9. Смазываем чистым моторным маслом внутреннюю поверхность вкладышей.
10. Устанавливаем поршень в цилиндр блока.
Предупреждение!
Стрелка на днище поршня должна быть направлена в сторону шкива коленчатого вала.
11. Прижимая оправку к блоку и постукивая ручкой молотка по днищу поршня, утапливаем поршень в цилиндр (при этом контролируем продвижение шатуна к шейке коленчатого вала).
12. Устанавливаем на шатун крышку и затягиваем болты моментом 43,32—53,51 Нм (4,42—5,46 кгсм).
Другие три поршня собираем и устанавливаем аналогично.
После установки всех поршней собираем двигатель в обратной последовательности.

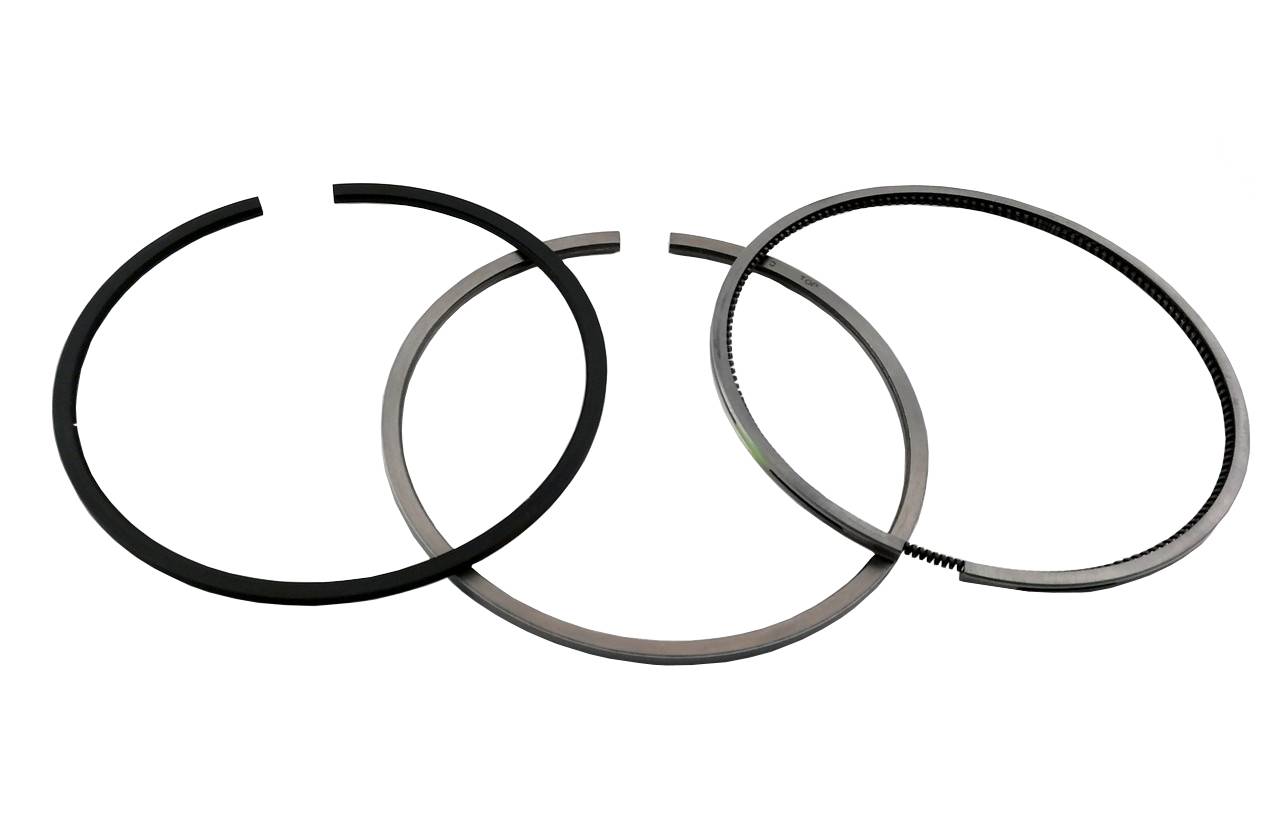

Виды поршневых колец
Поршневые кольца бывают:
- Компрессионными
- Маслосъемными
Компрессионные кольца обеспечивают герметичность камеры сгорания. Обычно на поршень устанавливают не более 3 таких колец, так как при этом возрастают потери на трение, а степень уплотнения поршня увеличивается не намного. Различают верхнее и второе компрессионные кольца.
У верхнего достаточно много различных вариаций. Например, такое кольцо может иметь преднамеренное перекручивание, когда нижняя и верхняя поверхности детали имеют небольшой наклон в канавках (кроме краев рабочей поверхности, которые взаимодействуют с отверстием цилиндра). Такая конструкция позволяет ускорить приработку поверхностей колец и стенок цилиндра, а также обеспечить уплотнение самой детали в верхней и нижней части посадочной канавки.
Помимо плоских и перекрученных колец существуют изделия с L-образным участком. Их уплотнительная способность зависит от силы давления газов, которая действует на заднюю часть большого выступа, имеющего форму буквы L. При высоком давлении в рабочем цилиндре эти кольца увеличивают усилие, прикладываемое к стенкам, например, после сгорания топливно-воздушной смеси или в такте сжатия. Когда давление в цилиндре невысокое, кольцо ослабляется, тем самым снижая износ и трение.
Второе компрессионное кольцо обеспечивает дополнительное уплотнение после маслосъемного. Оно служит для того, чтобы газы, идущие мимо верхнего кольца, не попадали в картер. Нагрузки и температуры в зоне второго кольца ниже, поэтому его конструкция и материалы имеют меньшее значение. Еще одной функцией второго компрессионного кольца является предотвращение детонации и проникновения излишков моторного масла в камеру сгорания.
Некоторые из таких деталей имеют скошенную конструкцию. Вверх они двигаются по слою масла, а при движении вниз удаляют его излишки.
Существует новая конструкция второго компрессионного кольца – без зазора. Такие детали ускоряют приработку двигателя при обкатке, а также незначительно повышают мощность силового агрегата на стенде. Это достигается благодаря максимальному уменьшению видимого зазора для прохождения газов. Потребность в таких кольцах обусловлена работоспособностью остальных колец
Например, если верхнее компрессионное кольцо обеспечивает достаточную герметизацию, то важность второго беззазорного кольца уменьшается
Маслосъемные кольца снимают лишнее моторное масло, которое смазывает уплотнительные кольца, поршень и поверхность цилиндра. Они сконструированы таким образом, чтобы после их прохода на поверхностях оставалась небольшая масляная пленка толщиной в несколько микрон. В канавках маслосъемных колец предусмотрены прорези или радиальные отверстия, по которым излишки моторного масла возвращаются в поддон.
Выделяют 2 вида маслосъемных колец: составные с пружинами-расширителями и чугунные литые с прорезью. Составные включают два тонких кольца (верхнее и нижнее), а также осевой и радиальный расширители. Такие модели дешевле в производстве, поэтому их устанавливают чаще, чем литые чугунные. В некоторых случаях на поршне имеются два литых или составных кольца. Чугунные кольца для стабилизации прижима снабжаются специальным пружинным расширителем.
Почему поршневые кольца выходят из строя
Читателю может показаться, что в силу простой конструкции и использования износостойких материалов поршневые кольца должны иметь огромный, практически неисчерпаемый эксплуатационный ресурс. Практика успела показать, что кольца даже самых надежных двигателей изредка нуждаются в замене, хотя и случаи, когда мотор эксплуатировался в течение многих лет без замены основных комплектующих, встречаются. Стоит понимать, что поршневые кольца, а в особенности верхние компрессионные, страдают от:
- Перепадов давления;
- Влияния химически агрессивной среды;
- Перепадов температур;
- Сухого трения.

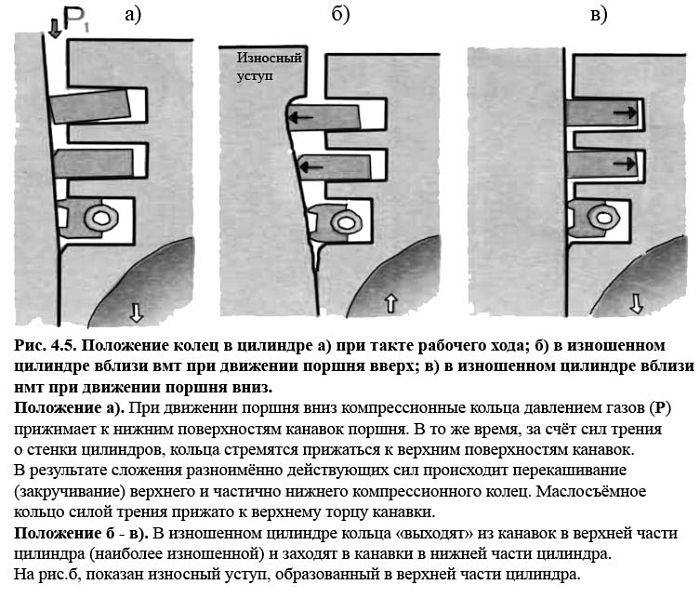

Последний пункт стоит разобрать подробнее. Когда поршень приближается к критической точке, в месте расположения компрессионного кольца количество смазка быстро уменьшается. При этом возрастает давление и температура. Как только поршень останавливается, масляная пленка разрывается. Дальнейший путь до нижней точки компрессионное кольцо может и вовсе пройти в условиях сухого трения, что приводит к его быстрому износу. По этой причине именно верхние кольца проверяют самыми первыми – они изнашиваются быстрее остальных. Компрессионно-маслосъемные кольца испытывают намного меньшие нагрузки, так что и выходят из строя они намного реже обычных компрессионных. Так как кольца берут на себя сразу две функции, они имеют особую форму: коническую с небольшим углом наклона. На их эксплуатационном ресурсе это практически не сказывается.
По факту самыми живучими являются маслосъемные кольца – они испытывают небольшие нагрузки, так как отвечают лишь за отвод излишков масла. В предыдущем разделе уже было указано, что такие кольца имеют более сложную форму, чем компрессионные: два пояса, собирающие остатки масла, а также специальная кромка для отвода смазочного материала. Усложнение конструкции негативно сказывается на эксплуатационном ресурсе изделия, но в силу малых нагрузок, оно редко нуждается в замене.
Поршневые кольца
Поршневые кольца — кольца незамкнутого типа, которые устанавливаются с минимальным зазором в специальных канавках, выполненных на внешней поверхности поршня. Поршневые кольца являются уплотнительным элементом ЦПГ, посредством которого удается добиться необходимой герметизации камеры сгорания в устройстве поршневых двигателей.
Поршневые кольца бывают двух типов:
- компрессионные поршневые кольца;
- маслосъемные поршневые кольца;
Современные бензиновые и дизельные двигатели обычно имеют 3 кольца:
- первое (верхнее) компрессионное кольцо;
- второе (нижнее) компрессионное кольцо;
- маслосъемное кольцо;
Высокофорсированные бензиновые агрегаты могут иметь только 1 компрессионное кольцо, в то время как на поршне дизельного мотора могут быть установлены 3 компрессионных кольца.
- Применение компрессионного поршневого кольца позволяет реализовать скользящее герметичное соединение и создать эффективное уплотнение лабиринтного типа между поршнем и стенками цилиндра. Благодаря использованию компрессионных поршневых колец удается избежать прорыва отработавших газов из камеры сгорания в избыточном количестве. Допустимым количеством прорывающихся газов на ДВС с исправной ЦПГ считается показатель до 1%.
- Поршневые кольца дополнительно отвечают за регулирование количества моторного масла, которое остается на стенках цилиндров для смазывания самих колец и поршней, и препятствуют попаданию смазки в камеру сгорания. Указанную функцию выполняет маслосъемное, а также частично второе компрессионное кольцо.
- Еще одной функцией поршневых колец является охлаждение поршней, которое обеспечивается благодаря отводу тепла от поршня путем передачи избытков нагрева на стенки цилиндров.
Кольца в цилиндрах двигателя работают в крайне тяжелых условиях, так как постоянно испытывают серьезные механические и тепловые нагрузки. По этой причине к материалу изготовления, конструкции поршневых колец и способу их крепления на поршне выдвигаются особые требования. Поршневые кольца изготавливаются из чугуна или упругой легированной стали. Для улучшенной износостойкости на поверхность компрессионного кольца в процессе производства наносят дополнительное покрытие. Материалом такого покрытия выступает хром или молибден.
Поршневые кольца имеют специальный замок. Замок поршневого кольца фактически представляет собой разрез. Благодаря такому замку упругое кольцо способно разжиматься и сжиматься подобно пружине.
Другими словами, поршневое кольцо представляет собой не окружность, а имеет дугообразную форму с зазором между концами в области разреза. После того, как поршневое кольцо устанавливается в цилиндр, происходит его сжатие. Зазор в области замка уменьшается до показателя 0.1- 0.5 мм, который определен конструкцией двигателя. При этом величина разреза не позволяет поршневому кольцу срываться с посадочного места на поршне.
Величина зазора поршневых колец для каждой модели двигателя является строго определенным параметром. Увеличение зазора поршневых колец приводит к разгерметизации и прорыву газов из камеры сгорания. Результатом становится потеря мощности двигателя. Уменьшение зазора поршневого кольца может привести к заклиниванию кольца в цилиндре двигателя после теплового расширения.
Заклинивание поршневых колец вызывает поломку самих колец, образование задиров на зеркале цилиндров и другие повреждения. Также некоторые производители предлагают специальные поршневые кольца без зазоров.
Маслосъемные кольца устанавливаются под компрессионными, отличаются более сложной конструкцией. Маслосъемное кольцо имеет форму короба с двумя гранями, а также внутренние щели. Грани выполняют функцию скребка, посредством которого лишнее масло удаляется со стенок цилиндра. Через щели маслосъемного кольца смазка отводится к поршневым дренажным отверстиям.
Среди наиболее распространенных неисправностей отмечается износ, разрушение и потеря подвижности поршневых колец. К ускоренному износу и разрушению часто приводит детонация и перегрев двигателя, потеря подвижности возникает в результате закоксовки поршневых колец. Подобная неисправность также называется залеганием поршневых колец, при этом первыми обычно залегают маслосъемные кольца.
Синий дым из выхлопной труб, затрудненный запуск и потеря мощности.
Последствия изношенных колец часто легко заметить. Чрезмерное потребление масла может привести к выгоранию синего дыма из вашей выхлопной трубы, особенно при запуске до прогрева двигателя, и до того, как кольца расширились в цилиндре. Горение масла также означает, что вам также нужно чаще доливать масло.
Изношенные или залегшие кольца также могут привести к затрудненным запускам и снижению мощности. Когда двигатель останавливается, поршень все еще сжимает топливно-воздушную смесь перед сгоранием. Изношенные кольца, однако, позволяют части топливно-воздушной смеси проходить мимо камеры сгорания, что приводит к снижению компрессии и затрудненному запуску двигателя. Когда он работает, потеря компрессии лишает ваш двигатель мощности.
Статьи про поршневые кольца
Скачать статьи
- Тополянский А.П., Мяконьков М.Б., Сабуров С.А. Исследование триботехнических свойств покрытий для поршневых колец, работающих в паре с чугунной втулкой. Ресурсосберегающие технологии ремонта, восстановления и упрочнения машин, механизмов, оборудования, инструмента и технологической оснастки от нано- до макроуровня. Материалы 11-й Международной научно-практической конференции 14-17 апреля 2009 г. Санкт-Петербург. Изд. СПбГПУ, 2009, Ч. 2. — С. 308-311
- Мяконьков М.Б., Хмелевская В.Б. Сравнительные исследования способов нанесения покрытий на поршневые кольца для уменьшения их износа. Металлообработка. 2010. № 3. — С. 36-40
- Тополянский П.А. Плазменные технологии в автосервисе. Ритм Машиностроения. 2017. № 2. — С. 34-37
Строй-Техника.ру
Строительные машины и оборудование, справочник
Категория:
Устройство и работа двигателя
Публикация:
Поршневые кольца
Читать далее:
Поршневой палец
Поршневые кольца
На поршне устанавливают компрессионные и маслосъемные кольца. Компрессионные кольца уплотняют поршень в цилиндре и служат для предотвращения прорыва газов через зазор между юбкой поршня и стенкой цилиндра. Маслосъемные кольца снимают излишки масла со стенок цилиндров, препятствуя проникновению его в камеру сгорания.
Компрессионные кольца устанавливают в верхние канавки на головке поршня (два-три кольца). Маслосъемные кольца (одно или два) располагают под компрессионными кольцами на головке или одно кольцо размещают внизу на юбке.
Компрессионные кольца изготовляют из чугуна путем их индивидуальной отливки и последующей обработки; торцовую поверхность колец шлифуют. На кольце делают прямой вырез, называемый замком и позволяющий кольцу пружинить.
Дополнительные материалы по теме:
Кольцо плотно (с зазором 0,02—0,08 мм) подгоняют по высоте к канавке поршня, и в свободном состоянии оно имеет диаметр, несколько больший диаметра цилиндра. При установке в цилиндр поршня вместе с кольцом его предварительно сжимают, а затем оно вследствие упругости плотно прилегает к стенке цилиндра, обеспечивая хорошее уплотнение поршня. Для возможности свободного расширения кольца при нагревании в замке кольца, установленного в цилиндр, должен быть зазор 0,2—0,4 мм.
Рис. 1. Поршневые кольца и эпюра давления
Для обеспечения хорошей приработки компрессионных колец к цилиндрам иногда применяют кольца с наклонной (конусной) наружной поверхностью, а также кольца, имеющие фаску с внутренней или наружной стороны (скручивающиеся кольца). Из-за наличия фаски при сжатии и установке в цилиндр такие кольца перекашиваются, и их наружная поверхность располагается под углом к стенке цилиндра. Для правильной установки скручивающихся колец на поршне на них с верхней стороны иногда делают метки.
Чтобы улучшить приработку и повысить износоустойчивость колец, на их трущуюся поверхность наносят специальные покрытия. Верхнее компрессионное кольцо (одно или два кольца), работающее в наиболее тяжелых условиях, обычно покрывают пористым хромом (общая толщина покрытия 0,10—0,15 мм, толщина слоя пористого хрома 0,04—0,06 мм). Хромированная поверхность износоустойчива, а пористый слой хрома хорошо удерживает в себе смазку. Это значительно повышает износоустойчивость кольца и улучшает условия работы колец, расположенных ниже. Остальные кольца для лучшей прирабатываемости обычно подвергают электролитическому лужению (толщина слоя олова 0,005—0,01 мм).
Для увеличения плотности прилегания кольца к стенке цилиндра его изготовляют таким образом, что в свободном состоянии форма кольца отклоняется от окружности, вследствие чего при сжатии его и установке в цилиндр обеспечивается правильное распределение давления кольца на стенку цилиндра по всей окружности (кольца с корректированным давлением). Круговая диаграмма (эпюра) давления такого кольца на стенки цилиндра показана на рис. 1, б.
Маслосъемные кольца, также изготовляемые из чугуна, имеют сквозные прорези, а иногда еще и канавку на наружной поверхности. Маслосъемные кольца устанавливают в канавки с отверстиями. При движении поршня маслосъемное кольцо снимает излишнее масло со стенок цилиндра, и через прорези на кольце и отверстия в поршне масло отводится в картер.
Кроме чугунных маслосъемных прорезных колец, применяют также стальные составные маслосъемные кольца, состоящие из двух стальных плоских колец (дисков), между которыми установлен осевой расширитель, прижимающий их к стенкам канавки. Для облегчения прижатия колец к стенке цилиндра под ними в канавке установлен радиальный расширитель. Оба расширителя представляют собой стальные гофрированные пружинящие кольца.
Читать далее: Поршневой палец
Категория: –
Устройство и работа двигателя
Отчего масло интенсивно расходуется на угар
В исправном двигателе маслосъемные колпачки и кольца ответственно снимают остатки смазки со штока клапана и стенок цилиндра соответственно. На высоких оборотах производительность этого процесса падает, но в общем зачете расход масла не превышает нормы, предписанной производителем. У одних это 1 л/10 000 км, у других – это 0,3 л/10 000 км, а третьи вовсе могут ничего не доливать между сервисными интервалами, поскольку не крутят мотор выше 3 500 об/мин.
Естественно, когда потребление смазки вдруг выросло, скажем, до 1л/1 000 км, да еще и сизый дым пошел из выхлопной – это сигнал о нарушении маслосъемных функций. Причин тому несколько:
- Залегли маслосъемные кольца.
- Задубели колпачки.
- Износились направляющие втулки клапанов.
В итоге, неплохо было бы определить без разборки, какая именно группа деталей дала сбой. Возможно ли это – тема следующего параграфа.
Тренды-2020 на помолвочные кольца
- Ломка стереотипов. Разомкнутые кольца, камни необычной огранки, футуристичный дизайн… Неудивительно: к алтарю приближается поколение миллениалов. Помолвочные кольца становятся все более необычными и далекими от классики. А может быть, так рождается новая классика?..
- Желтое и розовое золото. То, что привычно для России, на Западе стало остромодным. Берем на заметку.
- Сочетание двух и более металлов. Этот тренд не собирется сдавать позиций, хотя бы по той причине, что такое кольцо очень хорошо вписывается в любой комплект.
- Вместо одиночного бриллианта-солитера все популярнее становятся группы камней с неординарной компановкой.
- Набирают популярность такие виды огранки центрального камня, как груша, маркиз и ашер.
Раскоксовка поршневых колец
Если мотор начинает дымить, есть вероятность, что в канавках поршней залегли кольца. В наше время есть немало различных современных средств для раскоксовки поршневых колец, и многие водители используют их для восстановления работоспособности мотора. Среди наиболее популярных составов можно отметить:
- Nitrox Power;
- ЛАВР МЛ-202;
- Титан;
- LIQUI MOLY;
- WYNN’S.
Автомобилисты полагают – если движок задымил, нужно воспользоваться средство для раскоксовки, и мотор заработает в прежнем режиме, без расхода масла и без дыма. Действительно, иногда эти средства помогают, но только лишь в тех случаях, когда мотор долго простоял без движения (например, после зимы), и от влаги в нем залегли ПК. Если машина подлежит длительной консервации (ставится в гараж на зимнее хранение) следует вывернуть свечи зажигания и в цилиндры залить масло, а свечные отверстия заткнуть чопиками. При такой профилактике и свечи не отсыреют, и на гильзах не скопиться ржавчина.
Но если все-таки забывчивый автовладелец не предпринял меры профилактики, можно воспользоваться средством для раскоксовки. От ржавчины в цилиндрах избавляемся следующим образом:
- сдергиваем высоковольтные провода;
- выкручиваем все свечи зажигания;
- проворачиваем коленчатый вал так, чтобы все поршни находились в среднем положении;
- в каждый цилиндр заливаем по 45 мл жидкости, наживляем свечи зажигания;
- оставляем «отмокать» цилиндры на 6-7 часов;
- зачем выворачиваем свечи, несколько оборотов прокручиваем стартером, чтобы вся грязь из двигателя вылетела;
- снятые детали устанавливаем на место, запускаем мотор. Первое время он может сильно дымить, но затем дым пройдет.
Автовладельцам следует помнить, что раскоксовка не является панацеей от всех бед, и если поршневые кольца изношены, то поможет только их замена.
Поршневые кольца двигателя
В двигателе внутреннего сгорания (ДВС) поршневые кольца (ПК) служат для уплотнения между стенками цилиндра (гильз) и поршнем, за счет них создается компрессия в цилиндрах. Если при сборке в мотор забыть поставить ПК, двигатель не заведется, так как не будет обеспечено необходимое сжатие рабочей топливовоздушной смеси.
В легковых автомобилях на каждом поршне стандартно устанавливаются по три кольца – два компрессионных и одно маслосъемное, причем, маслосъемные ПК могут быть наборными, то есть, состоять из нескольких элементов. Компрессионные поршневые кольца (КПК) служат для создания компрессии в цилиндрах, всегда изготавливаются из высокопрочного чугуна с различными присадками. Наибольшей прочностью обладает верхнее КПК, так как оно работает в самом тяжелом температурном режиме и испытывает максимальные нагрузки.
Маслосъемные поршневые кольца двигателя (МПК) нужны для отвода масла от стенок цилиндров, если кольца не будут выполнять свою функцию, двигатель будет расходовать масло. МПК могут быть как чугунными, так и стальными, причем, чугунные ПК почти всегда изготавливаются цельными, а вот стальные маслосъемные кольца бывает только наборными (составными). Стальное МПК на один цилиндр состоит из:
- двух пружинных стальных колец;
- осевого расширителя;
радиального расширителя.
Экскурс по производителям
В силу кажущейся простоты изготовлены поршневых колец сегодня из выпускает большое число фирм. Многие фирмы работают исключительно на рынок своей страны, однако усилиями мелких поставщиков их продукция получает некоторое распространение в мире. Вторичный рынок стран Восточной Европы богат товарами от разных брендов и… подделками. О подделках мы поговорим чуть позже, а пока выделим несколько брендов, под именами которых автолюбитель сможет найти действительно качественные поршневые кольца
- Mahle (Германия);
- Victor Reinz (США-Германия);
- Riken (Япония);
- Kolbenschmidt (Германия);
- Goetze (Германия).
Продукцию именно этих компаний с высокой вероятностью удастся найти и у фирм-упаковщиков. Указанные выше производители также являются поставщиками на конвейеры автомобильных концернов, что говорит о стабильно высоком качестве выпускаемых ими изделий. К несчастью, именно их продукцию часто подделывают. Больше всего подделок под Victor Reinz и Goetze
При выборе поршневых колец обращайте внимание на:
Упаковку. К примеру, на упаковках поддельных колец Mahle отсутствует защитная полоска и другие защитные элементы
Также обращайте внимание на качество полиграфии;
Общее качество изделия. Многие подделки отлично имитируют фирменный продукт, но в некоторых случаях визуальный осмотр позволяет выявить контрафакт
Особое внимание уделите маркировке.
Как показывает практика, выявить поддельные поршневые кольца проще всего именно по упаковке. Настоятельно рекомендуем узнать о защитных признаках продукции всех вышеуказанных компаний и сопоставлять полученные данные с реальным положением дел – если упаковка предложенного вам кольца отличается от фирменной, перед вами точно подделка.
Существует и продвинутый способ выявления подделок, который, впрочем, подойдет не всем автолюбителям. Дело в том, что твердость поршневых колец должна соответствовать определенным нормам. В случае компрессионных колец из чугуна марок СМ или ВЧ (самые распространенные на вторичном рынке) твердость должна составлять 96-112НВ и 100-112НВ соответственно. Если у вас есть возможность проверить соответствие колец стандартам, проблем с подделками не будет – вы сможете их выявить и вернуть продавцу.
Можно ли избежать ремонта?
Может показаться, что всё очень удручающе – лезть внутрь двигателя для замены колец долго, сложно и недёшево. Однако есть выход. Сегодня на вопрос, можно ли избежать замены колец в случаях их закоксовывания, отвечает автохимия. Многие производители выпускают специальные средства, которые предназначены для решения этих проблем. Средства являются быстродействующими. Они способны возвращать подвижность кольцам, очищать цилиндры, поршни, камеры сгорания, выравнивать компрессию, снижать уровень вредных выхлопов.
Все они делятся на две группы. Первая – присадки в топливо, которые обеспечивают так называемую «мягкую» раскоксовку – очень простой способ, который обычно соединяется с заменой масла и масляного фильтра. Второй – средства для «жёсткого» способа, который рекомендуется для применения продвинутым автомобилистам или в условиях СТО.
Практика показывает, что использование этих средств при перегревах двигателя, появлении «дымления», повышенном расходе моторного масла, в подавляющем большинстве случаев решает проблему и исключает дорогостоящий ремонт.
Вывод простой. Если появилась проблема, то не надо сразу спешить заменять кольца или пытаться ремонтировать двигатель, ведь можно попытаться её устранить с помощью химической «раскоксовки» или использовать восстанавливающий триботехнический состав «СУПРОТЕК».
Как выбрать поршневые кольца: защита от подделки
В процессе подбора деталей необходимо в обязательном порядке придерживаться ряда правил и советов, которые помогут избежать приобретения поддельных запчастей. Начнем с того, что запчасти-заменители производства известных брендов не должны иметь слишком низкую стоимость по сравнению с оригинальными деталями.
Для изготовления качественной продукции производитель должен использовать качественные материалы и задействовать современные технологии производства. Перед поиском неоригинальных заменителей рекомендуется предварительно ознакомиться со стоимостью аналогичных оригинальных запчастей.
Поршневые кольца должны быть упакованы в фирменную упаковку. Сама коробка должна быть аккуратно склеена. Надписи на коробке должны иметь четкий и одинаковый шрифт, штампы, голограммы (при известном факте использования такой защиты на оригинальной упаковке). Фасуют детали в небольшие пакеты из полиэтилена, укладывая по три кольца.
На указанном пакете должны присутствовать следующие обозначения:
- номер комплекта;
- модель двигателя;
- размер поршневых колец;
Косвенным признаком также является общее количество пакетов с кольцами. Это количество должно соответствовать количеству цилиндров конкретного двигателя, для ремонта которого предназначен данный ремкомплект.
Еще перед покупкой рекомендуется подробно осмотреть расширительные пружины. Указанные пружины должны быть с переменным шагом витков, а также обладать отшлифованной поверхностью в области торцов и наружного диаметра. Отсутствие таких признаков может указывать как на низкое качество изготовления деталей, что сильно отразится на сроке службы, так и на подделку.
Не лишним будет провести проверку профиля и высоты выступов. Если выступы минимальны или полностью отсутствуют, тогда кольца могут являться не новыми, а бывшими в употреблении. Для надежности воспользуйтесь микрометром, чтобы определить номинальный и ремонтный размер колец.
Во время подбора компрессионных колец тактильно прощупайте фаску, которая находится на одной или обеих сторонах по наружному диаметру кольца. На изделиях низкого качества указанные фаски отсутствуют. На качественных кольцах также просматриваются торцы, которые по оттенку светлее и имеют слегка закругленную форму.
Хромированные поршневые кольца и кольца без такого покрытия по цвету идентичны, но вариант с нанесенным хромом отличается от аналога без хрома особыми выступами. На кольцах без покрытия такие выступы несимметричны. Наличие хрома также придает компрессионным кольцам характерный матовый оттенок, в то время как поршневые кольца без хрома имеют стальной отблеск.
