Как заменить кольца на цилиндре скутера

Рано или поздно владелец скутера сталкивается с износом поршневых колец. Их можно поменять самостоятельно. В установке колец на поршень нет ничего сложного, нужно лишь знать, как это правильно делать. Несмотря на то что рекомендаций по установке в сети довольно много, я решил тоже к ним присоединиться и рассказать, как это делаю я.

Перво-наперво нужно определить, где у кольца низ, а где верх. Под верхом имеется в виду часть, обращённая к головке поршня. Первый способ определения: нужно осмотреть кольцо и найти нам нем какую-либо буквенную или цифровую гравировку, например, UP или N. Гравировка всегда наносится на верхнюю сторону кольца.

Если гравировки нет (такое тоже может случиться), нужно действовать по второму методу. Кольцо в разрезе не плоское, а немного выгнутое. Если положить кольцо так, что его внешний ободок будет чуть выше, а внутренний – чуть ниже (как на картинке), то это и есть правильное расположение кольца. То есть, воображаемое продолжение конуса должно быть направлено верхушкой вверх.

Кольца могут быть разной толщины, например, 1,3 мм и 1,5 мм. Прежде чем надевать кольца на цилиндр, померяйте, какое кольцо соответствует какому пазу. Может случиться и так, что вы купили кольца 1,3 мм и 1,5 мм, а на цилиндре оба паза имеют размер 1,3 мм. В таком случае толстое кольцо для установки непригодно. Можно купить ещё один такой же набор и воспользоваться тонким кольцом из него. Не имеет значения, какое кольцо пойдёт вверх, какое вниз – разницы у колец нет.

Если вы устанавливаете кольца на старый поршень, рекомендую перед установкой очистить поршень от нагара.

Теперь надеваем кольцо. Сначала заводим усик кольца в паз около замка:

Затем осаживаем его:

Продолжаем осаживать далее:

Пока кольцо полностью не сядет в паз:

Это был пример с верхним кольцом. С нижним всё делается точно так же, только верхний паз будет промежуточным пунктом. То есть, сначала лучше надеть кольцо на верхний паз, а затем переместить его вниз, так меньше риск сломать кольцо по неопытности. Иногда под нижнее кольцо кладётся специальное распорное кольцо-пружинка (если оно входит в комплект). Поскольку оно пружинистое, это кольцо надеть проще простого.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

scooter777.ru

Чистка цилиндра, расточка окон.

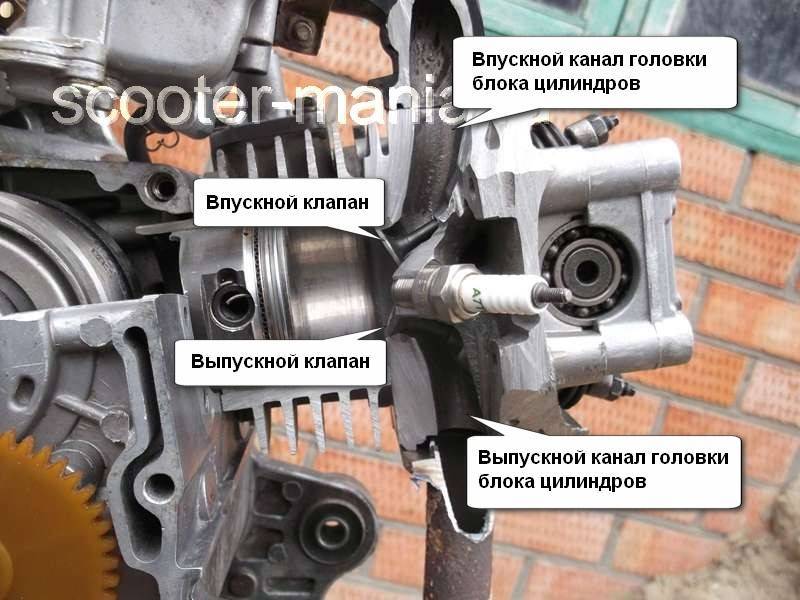

Улучшение, подходящее для скутеров с двухтактными движками. Их особенностью является то, что очень часто литье внутри спускных и выпускных каналов – дефектное, то есть имеет шероховатости. Эти недостатки приводят к тому, что поршень хуже продувается, соответственно теряет в мощности. Сняв цилиндр и вооружившись шарошкой можно отполировать каналы, а затем и скруглить острые края с внутренней стороны. При тюнинге скутеров на фото можно рассмотреть отличия мотора до шлифовки и после. Такое действие поможет облегчить работу двигателя на высоких оборотах и потенциально прибавит пару км к максимальной скорости.

Можно пойти дальше и увеличить диаметр впускных/выпускных окон. Для каждого 2т движка этот параметр рассчитывается индивидуально. Например, некоторые 50 кубовые моторы достаточно расточить на 1 мм, чтобы получить оптимальные параметры впуска/выпуска. Аналогично производится тюнинг скутера 150 кубов своими руками и другие объемы моторов.

Ремонт кикстартера на китайском скутере с двигателем 157QMJ

Типичная ситуация: Заводная лапка, скутера Raсer Taurus при нажатии на нее зависает в нажатом положении и не проворачивает двигатель. Проворачивается как бы в холостую, при этом из под крышки вариатора доносятся какие-то непонятные звуки.

Причина этой неисправности кроется в неправильной сборке механизма кикстартера, расположенного под крышкой вариатора. Вернее даже в неправильной сборке, а в незнание того, что крышку вариатора нужно снимать только с заранее снятой заводной лапкой оставляя вал кикстартера на своем месте.

Новички обычно этого не знают и снимают крышку вариатора вместе с заводной лапкой и валом, тем самым гнут скобу возвратной пружины и сбивают правильную установку валов. А потом не могут правильно собрать механизм до «кучи», вот и ездят с вечно неработающей заводной лапкой.

Снимаем крышку вариатора, откручиваем болт на заводной лапке и снимаем ее с вала.

Вынимаем из корпуса крышки первичный вал кистартера.

Не теряем упорную шайбу вала кикстартера.

Снимаем передний вариатор. Работа по снятию вариатора скутера, подробно изложена в статье: Как снять вариатор скутера доступными инструментами

Вынимаем промежуточный вал, как видите следы смазки полностью отсутствуют что не есть хорошо. Смазать все трущиеся детали надо обязательно.

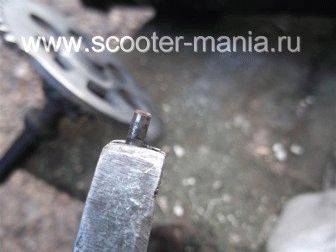

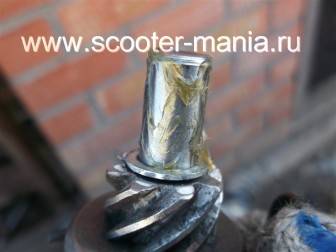

Для того, чтобы смазать промежуточный вал его необходимо разобрать, для этого снимаем штифт.

Снимаем упорную шайбу и шестерню промежуточного вала.

Смазываем вал пластичной смазкой (литол-24).

Собираем промежуточный вал в обратной последовательности. Смазываем установочную скобу промежуточного вала.

Смазываем рабочею поверхность вала.

После полной смазки промежуточного вал-отложите его в сторону, нам он пока не понадобится.

А теперь, обратите внимание на фиксирующею скобу возвратной пружины, она разогнута, и разогнули ее по незнанию, когда пытались снять крышку вариатора вместе с валом кикстартера (наш случай в счет не берем, так как она до моего вмешательства была давным-давно разогнута). Снимаем ее и выравниваем. Снимаем ее и выравниваем

Снимаем ее и выравниваем.

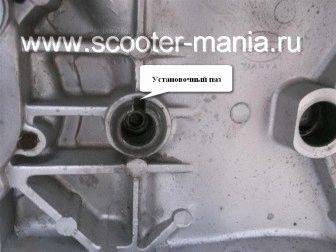

Устанавливаем промежуточный вал в отверстие, следя при этом чтобы штифт на вале зашел в специальный паз.

Следим, чтобы устанавливающая скоба тоже зашла на свое место.

Ищем на промежуточном вале метки-в нашем случае это «стрелка» и буквы FT.

Разворачиваем шестерню промежуточного вала так, чтобы «стрелка» была направлена на цапфу коленчатого вала, а буквы FT были направлены на вал кикстартера (не перепутайте).

Втулку тоже смазываем.

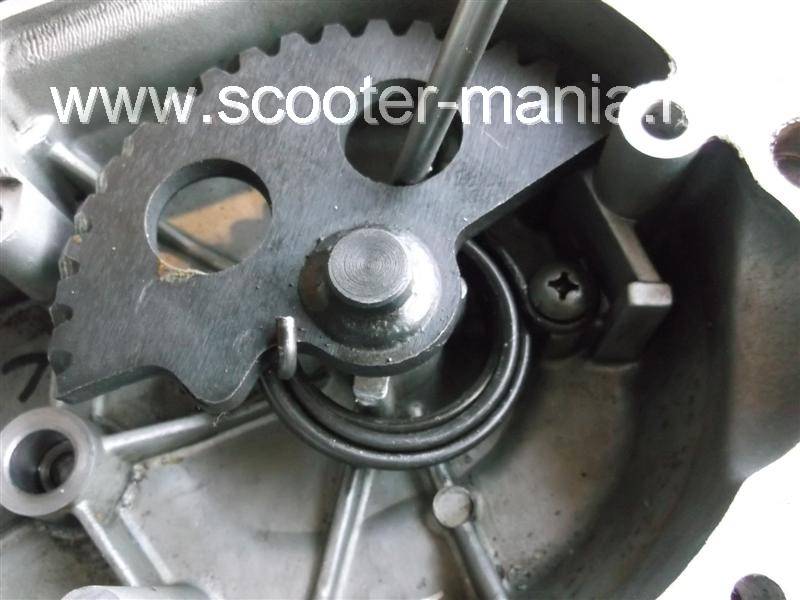

Ищем на секторе кикстартера «заваренный зуб».

Одной рукой придерживайте шестерню промежуточного вала от смешения, другой рукой вставляйте вал кикстартера так, чтобы «заваренный зуб» впритык подошел к к зубу винтовой шестерни промежуточного вала, то есть вал кикстартера не должен проворачиваться по часовой стрелке «заваренный зуб » должен его зафиксировать от проворачивания.

Должно получится вот так.

После установки вала кикстартера, заводим возвратную пружину на свое место, сделать это легче всего плоскогубцами.

После установки возвратной пружины, прикручиваем предварительно выравненную фиксирующею скобу.

Перед установкой крышки вариатора не забываем одеть упорную шайбу на вал кикстартера.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Ремонт кикстартера на китайском скутере с двигателем 139QMB

Всем хорош двигатель 139QMB. Вполне надежен, неприхотлив легко поддается тюнингу, ремонту,обслуживанию и т.д. Одно только огорчает: надежность механизма запуска оставляет желать лучшего. Нет, кикстартер функцию свою как бы выполняет — это без проблем.

Проблема заключается в том, что по истечении определенного пробега, детали пускового механизма ржавеют и закисают, что приводит к ухудшению подвижности заводной лапки. Которая после запуска так и остается висеть в нажатом положении. Кому охота раз за разом руками ставить ее на место? Правильно,-никому. Поэтому покупаем смазку, берем инструменты в руки и приступаем к «лечению» этого капризного узла.

Ремонтировать кикстартер сегодня мы будем на самом обычном скутере китайского производства Pioneer Matrix, который оснащается двигателем 139QMB.

После снятия крышки вариатора и осмотра механизма кикстартера ничего подозрительного я не увидел и поэтому решил полностью разобрать весь механизм, для того что бы выяснить причину неисправности.

Внутренний механизм оказался без видимых повреждений

Начинаем разборку с откручивания стяжного болта на заводной лапке.

Теперь нам нужно снять стопорное кольцо

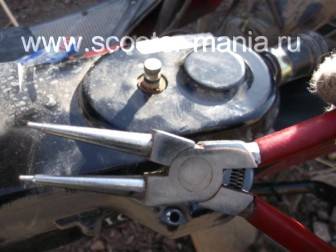

Снимать стопорное кольцо лучше всего вот такими щипцами

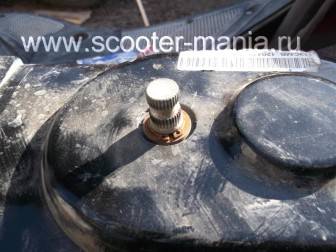

Во время разборки механизма не потеряйте упорную шайбу она стоит под стопорным кольцом.

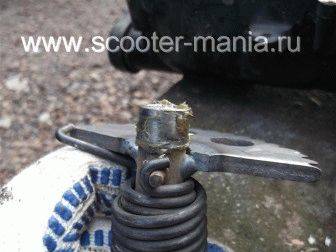

Далее снимаем храповик и сектор вместе с пружиной

После осмотра всех деталей мне стало ясно, почему кикстартер зависал в нажатом положении все трущиеся поверхности работали без смазки что и привело к зависанию рычага.

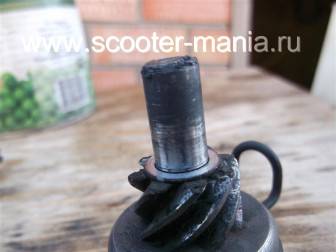

Вот на этом фото, посмотрите ось храповика с остатками заводской смазки, которая со временем засохла и стала похожа на грязь.

А на этом фото видно на валу сектора коррозию.

После отмывки вала сектора чистым бензином, видно поверхность натертую до блеска, что говорит о сухом трении деталей.

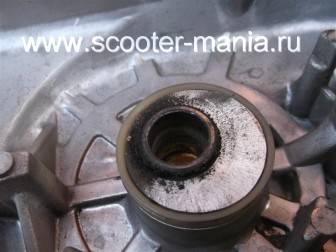

Отверстие крышки вариатора, в которое вставляется вал сектора тоже оказалось так сказать: «обильно смазано».

Перед тем как собирать механизм, все его детали надо отмыть в чистом бензине (отверстия в крышке вариатора в которые вставляются валы механизма тоже надо отмыть) и перед сборкой смазать, я для смазки использую литол-24, это конечно не супер, но … На сезон хватает вполне.

После отмывки деталей осмотрите их если на них есть повреждения замените, а если все детали в порядке можно приступать к сборке.

Наносим смазку на вал сектора

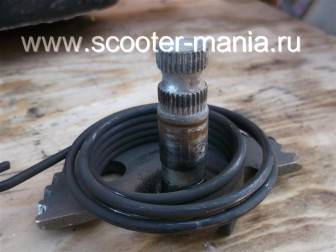

Одеваем на вал сектора пружину, так что бы крючок пружины зацепился за вырез на секторе, потом вставляем вал в отверстие, одновременно заводя второй крючок пружины за специальный выступ на крышке вариатора (на фото выделен красным ) теперь что бы вставить вал сектора до упора в крышку, его надо провернуть против часовой стрелки так чтобы он зашел за выступ на крышке вариатора и дожать его до упора.

После того как вы вставили вал сектора до упора, его надо зафиксировать стопорным кольцом (не забудьте поставить упорную шайбу под кольцо и все смазать).

Теперь остается поставить храповик на место, для этого смазываем его ось.

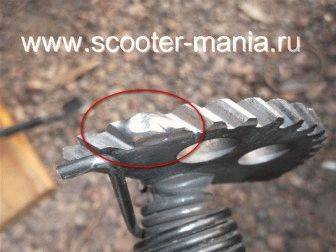

Чтобы вставить храповик на место, надо немного провернуть сектор против часовой стрелки так что бы заваренные зубья (нужны для фиксирования рычага кикстартера) сектора зашли за отверстие оси храповика, мне удобно делать это левой рукой, при установке храповика следите что бы его скоба попала между выступами на крышке вариатора.

Когда будете ставить крышку вариатора на место, не забудьте поставить прокладку, так как без нее возможно зажатие бендикса стартера что может привести к слабому вращению стартера.

Установка поршня

Вставляем в любую бобышку поршневого пальца стопорное кольцо. Кольцо удобней всего вставлять маленькими круглогубцами. После установки проверяем насколько хорошо и плотно легло стопорное кольцо.

Если стопорное кольцо легло не всей поверхностью, а только не большой ее частью — замените на новое
Если стопорное кольцо в канавке лежит не плотно и болтается — немного разогните его

Смазываем чистым моторным маслом подшипник нижней и верхней головки шатуна и бобышки поршневого пальца. Одеваем поршень на шатун ориентируя его меткой «IN» к впускному каналу, если на поршне вместо метки «IN» «стрелка» — ориентируйте стрелку на выпускной канал. Вставляем поршневой палец в бобышку — ориентируем поршень на шатуне так, чтобы палец попал в шатун — устанавливаем палец до упора в стопорное кольцо и фиксируем его от выпадания вторым стопорным кольцом.

Устанавливаем на шпильки направляющие втулки цилиндра, одеваем прокладку. Прокладку желательно посадить на герметик, только без фанатизма.

Фотоотчет: Сборка КПП (коробки) мотороллера «Муравей»

После полной разборки двигателя мотороллера «Муравей» у многих, особенно у начинающих, возникают сложности с обратной сборкой КПП, оно и не удивительно. Справочной информации крайне мало, мастеров по «муравьям» тоже-раз два и обчелся, дело дополнительно усложняется еще тем что на деталях КПП нет меток которые намного упрощают работу по правильной ориентации деталей КПП относительно друг друга.

На самом деле, все не так сложно как может показаться на первый взгляд…

КПП, после разборки двигателя и дефектовки деталей оказалась в весьма неплохом состоянии, пришлось заменить только одну шестерню первой передачи (сильный износ втулки и как следствие повышенный люфт шестерни на валу) и все подшипники (из-за сильного износа). Все остальные детали КПП проверку на износ и прочее прошли без особых проблем. Полная разборка двигателя «муравья» подробна описана в статье: Фотоотчет: Разборка двигателя мотороллера «Муравей»

Перед сборкой КПП все детали тщательно отмываем от грязи, особое внимание уделяем картеру двигателя и состоянию резьбовых соединений, покупаем новый комплект сальников и прокладок (желательно из паронита). Общие принципы ремонта картера двигателя подробно изложены в статье: Фотоотчет: Ремонт картера двигателя скутера. И так, правая половинка картера полностью отмыта, уложена на деревянные брусочки и полностью готова к внедрению в нее нашей КПП

И так, правая половинка картера полностью отмыта, уложена на деревянные брусочки и полностью готова к внедрению в нее нашей КПП.

Вставляем стопорное кольцо в посадочное отверстие подшипника вторичного вала.

При помощи оправки устанавливаем подшипники в свои посадочные отверстия. Под подшипник первичного вала не забудьте подложить специальную шайбу.

Проверяем работоспособность копира, для этого: надавливаем на него отверткой или пальцем и отпускаем — несколько раз, заеданий и излишнего люфта в его работе быть не должно, рабочая поверхность должна быть строго в виде конуса (не «зализана»).

Внимательно осматриваем зубья «собачки» механизма переключения передач, трещин, сколов, износа быть не должно. Зубья должны быть острыми (не » зализанными»).

Точно также, осматриваем зубья полумесяца механизма переключения передач.

Собираем вал механизма переключения передач и устанавливаем возвратную пружину.

Устанавливаем вал механизма переключения передач в картер двигателя.

Устанавливаем на свое место вторичный вал.

Укладываем на свое место шестерню четвертой передачи.

Наносим на упорную шайбу копирного вала (отмечена стрелкой) любую пластичную смазку и ложем ее на установочное отверстие копирного вала.

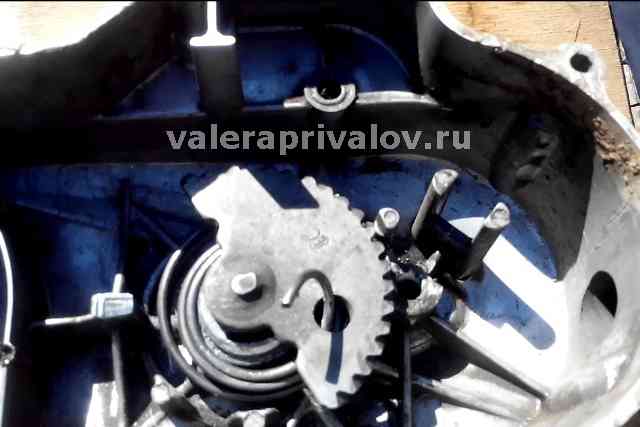

Разворачиваем полумесяц механизма переключения передач так чтобы его последний зуб (отмечен стрелкой) вошел в зацепление с шестерней копирного вала.
