Переделка глушителя
Как правило, многие умельцы не просто собирают глушитель, а переделывают штатный. Это дает возможность затратить меньшее время и получить более приемлемый вариант.
Инструментарий и материалы
Прежде, чем начать тюнинг, надо подготовить нужные инструменты. В данном случае будут необходимы следующие составляющие:
- Сварочный аппарат, желательно с разными режимами работы;
- Соответствующего размера и диаметра труба;
- Болгарка;
- Ершики для мытья посуды металлические в количестве нескольких штук.
Начинаем тюнинг
Демонтируем для начала глушитель. Затем берем болгарку и вырезаем кусок металла сверху глушителя. В таком разрезе с глушителем будет намного легче работать. Практически следует полностью вырезать верхнюю часть. После этого надо очистить все внутреннее пространство глушителя, осуществляя демонтаж, находящихся в разрезе элементов.
Пришло время работы с отрезком трубы, который мы подготовили. Воспользовавшись мощной дрелью либо сваркой, проделываем множество отверстий в трубе. Помещаем трубу в разрезе штатного глушителя. Заранее подбираем трубу такого диаметра, чтобы она поместилась внутри штатного. Желательно, чтобы труба была без каких-либо явных изъянов и идеально ровной.
Прямоточный глушитель в процессе сборки
Пространство в разрезе, которое останется между двумя трубами, нужно забить металлическими ершиками или аналогичными с ними материалами. Завариваем верх трубы, как было. Монтируем обратно все элементы конструкции, которые были демонтированы в процессе.
В итоге, который дал тюнинг, у нас получится глушитель прямоток, обеспечивающий нужный результат. Массивный и сочный рев двигателя, а также увеличение мощности мопеда станет свидетельством того, что все прошло успешно.
Очистка глушителя
Чистота глушителя влияет на мощность мопеда
Прежде, чем начинать что-либо менять в выхлопной системе, хотелось бы дать один совет. На мощность скутера непосредственно влияет чистота глушителя. Если бы можно было увидеть отработку в разрезе глушителя, владелец скутера бы очень удивился. После определенного пробега динамика скутера снижается, а владельцы начинают искать причины этого, находя их в полной переделке штатного глушителя либо его замены.
Причина потери мощности, между тем, может скрываться в состоянии самого двигателя. Это поможет определить специалист, к которому стоит перед проведением тюнинга обратиться. Но самым частой причиной потери динамики становится сажа, которая забивает глушитель. Очистку в данном случае рекомендуется проводить тремя способами.
Первый способ: механический
Он подразумевает очистку в разрезе глушителя (он делается болгаркой). Проволокой или тросиком вычищается внутренность глушителя от сажи. Место в разрезе закрывается при помощи сварки.
Второй способ: химический
Он подразумевает залив воды с каким-нибудь очистителем в глушитель. Например, подойдет для этой цели едкий натр. При такой очистке есть преимущество: внешний вид глушителя никоим образом не пострадает.
Третий способ: термическая обработка
Глушитель нагревается либо на скутере паяльной лампой, либо демонтированный в печи или на мангале. Надо будет только после остывания перекрасить глушитель.
Все самоделки

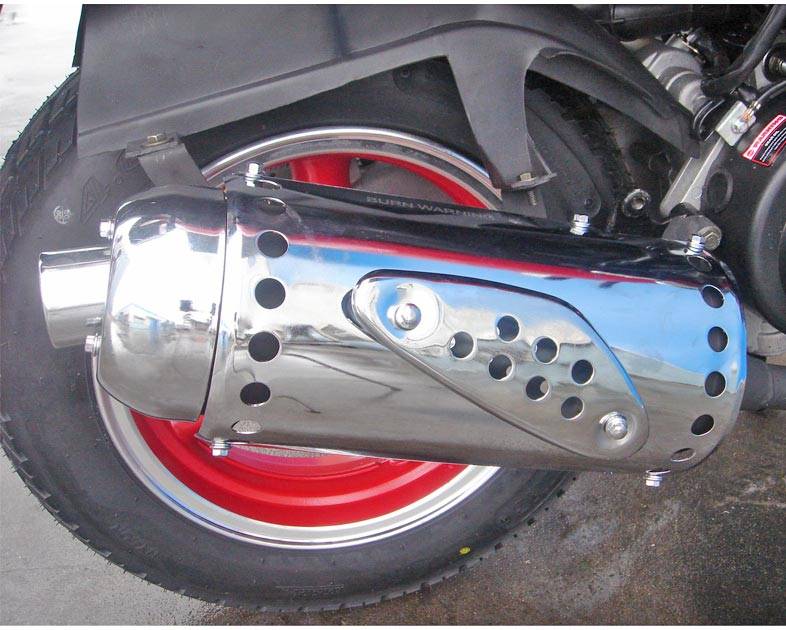

Если у вас есть старый но не убиваемый Японский скутер, который в отличии от гнилого Китайца не блещет хромом, но как никто достоин выглядеть красиво и достойно. Поэтому давайте придадим глушителю новый вид.
Нам понадобятся очень простые материалы:
- Небольшой лист тонкой нержавейки, толщиной 0.4-1 мм.
- Отрезок рулонного термостойкой звукоизоляции, толщиной ~5 мм (асбест или др.)
Инструменты:
- Сварочный полуавтомат.
- Болгарка с тонким диском 1 мм.
Лирическое отступление.
Со временем даже у самых именитых производителей мототехники, в моем случае это Хонда, происходит полная закупорка глушителя выхлопным нагаром, после чего мотор полностью перестает заводиться и у нас остается только два варианта, покупать новый Китайский глушитель или разбирать и чистить старый.
Но так как Китайские глушители в большинстве случаев просто пустая и тонкая банка, в которой совершенно отсутствует система обратного резонанса волны, а это для двухтактного мотора приговор на потерю мощности до 50% и как следствие, скутер полностью перестает ездить!
Поэтому — всем рекомендация, выбирать второй вариант — чистку, а не замену, ну если только не на Оригинал!
Во время распиловки банки глушителя для чистки, по безвыходности, приходится удалять внутренний стекловолоконный шумаизолятор корпуса, после этого звук работающего скутера становится более громкий и противный (звонкий), резонирует банка корпуса, а также внешний вид глушителя страдает и уже не такой аккуратный как прежде.
Поэтому, данный тюнинг убивает сразу двух «зайцев», декоративное украшение глушителя и дополнительная шумаизоляция, которая полностью возвращает уровень шума к норме нового.
Изготовление и сборка.
Откручиваем четыре гайки и снимаем глушитель.
Замеряем длину окружности глушителя и его длину между сварочными швами.
К полученным размерам окружности прибавляем 2-3 см. для стыка, а к ширине прибавляем 2 см. на загибы. Из тонкой нержавеющей стали вырезаем расчитанный прямоугольник.
С широких сторон делаем загибы 5 — 6 мм. Достаточно положить на уголок, зафиксировать двумя струбцинами и простучать молотком.

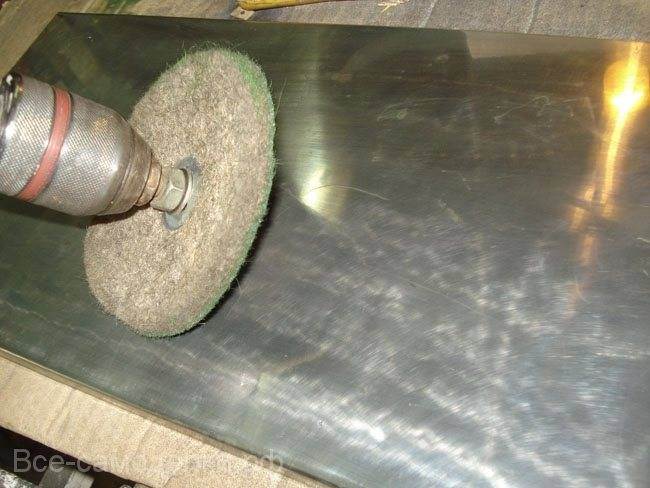

Сразу полируем поверхность, например пастой ГОЕ.
Тонким 1мм. диском делаем запилы на всю высоту загиба, с шагом 5 мм.
Убираем острые края и заусеницы.
По получившимся размерам вырезаем отрез шумаизолятор (например асбест. ткать, стеклоткань или др.), чтобы она плотно входиал внутрь между загибами и длиной равной длине окружности банки глушителя.
Этот «бутерброд» оборачиваем вокруг банки глушителя, так чтобы стык был внутрь к колесу.
Для удобства сжимаем и закрепляем на хомуты или другие крепежи (например; резиновые кольца, ремни).
Производим точечную сварку.

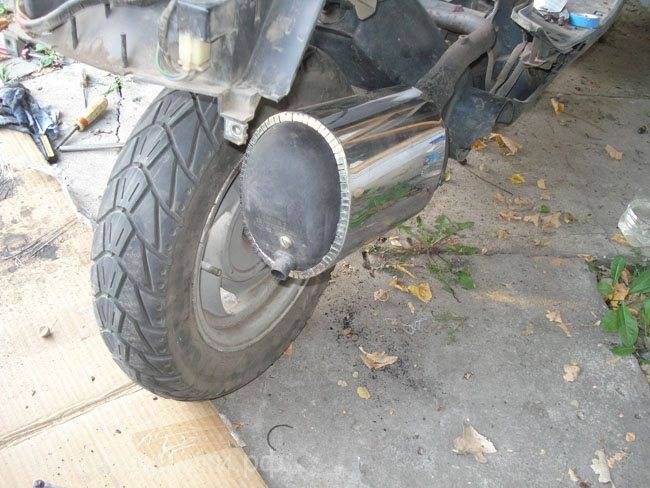

Удаляем крепеж и устанавливаем глушитель обратно на скутер.
Заводим!, наслаждаемся как тихо работает и любуемся блеском нового глушака!
Тюнинг скутеров – тюнинг карбюратора
Получить от поршневой большего объема более полную отдачу можно, соответствующим образом улучшив работу системы питания. В первую очередь, речь идет о карбюраторе. В стандартном оснащении на скутерах стоят карбюраторы от самых разных производителей, но все они имеют общий признак, по которому их можно классифицировать – размер диффузора.
На стандартных 50сс моторах встречаются карбюраторы с диффузорами от 12 до 17,5mm. Тюнинговые карбюраторы также многообразны: встречаются случаи установки на 70сс тюнинговые моторы даже 28mm карбюраторов, однако все это уже из области экспериментов. Карбюраторы, имеющие диаметр диффузора более 17,5mm (19, 21, 24 и тд), непрактичны в эксплуатации, требуют к себе регулярного внимания и перенастройки
Разумеется, все это не важно, если Вы собрались сделать из скутера уличную ракету, пожертвовав удобством и надежностью. Стандартной и проверенной рекомендацией для 70сс цилиндров является установка 17,5 карбюратора, если таковой не стоит в стандартном оснащении (например, на последних моторах Piaggio HiPer2). Стандартной и проверенной рекомендацией для 70сс цилиндров является установка 17,5 карбюратора, если таковой не стоит в стандартном оснащении (например, на последних моторах Piaggio HiPer2)
Стандартной и проверенной рекомендацией для 70сс цилиндров является установка 17,5 карбюратора, если таковой не стоит в стандартном оснащении (например, на последних моторах Piaggio HiPer2).
Технические особенности глушителя саксофон на скутере и принцип его работы

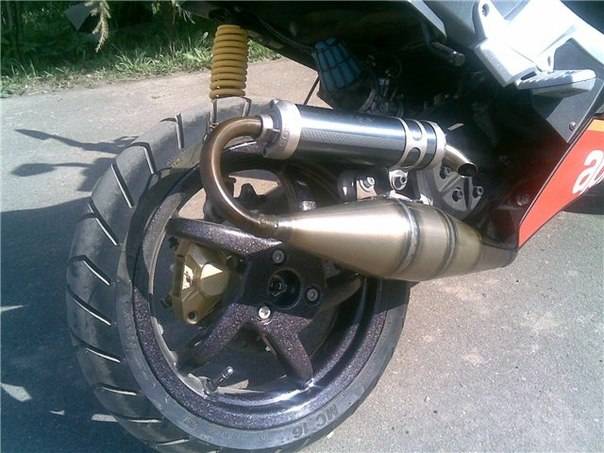

Практически ни один даже самый минимальный тюнинг скутера не обходится без резонансного выхлопа. Что уж говорить о спортивных доработках своего «мотоконя». Когда в этом есть хоть какой-то смысл, и когда очень желательно побывать в магазине мотозапчастей и приобрести новый глушитель саксофон на свой скутер?
О целесообразности подобной покупки для скутера с двухтактным двигателем мы поговорим в отдельной статье, где и рассмотрим основной модельный ряд, проанализируем ценовой сегмент «саксофонов», а также поможем подобрать самые удачные резонаторы как для бюджетного тюнинга, так и для спортивного.

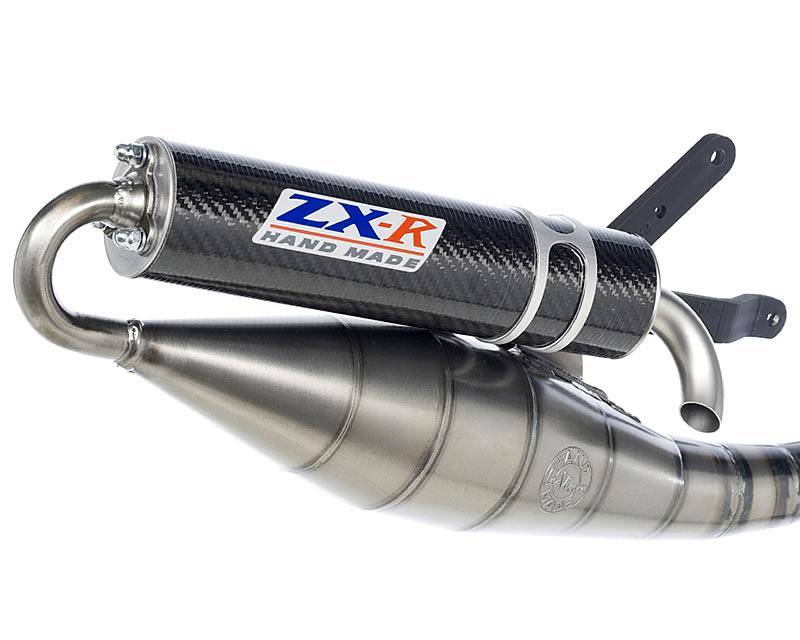

Глушитель саксофон для скутера не покупается просто так, поэтому сориентироваться «на глаз» по внешнему виду модели здесь не получится. Перед приобретением необходимо провести не один этап расчетов, которые и подскажут, какая из всех моделей соответствует всем требованиям и параметрам. Ключевыми аспектами будут объем двигателя, его модель, уже проделанный тюнинг, затем следует определиться с бюджетом и перечнем поставленных задач. Хочется сделать акцент на том, что «копеечных» глушителей саксофонов не существует. Даже самые скромные модели будут начинаться со ста долларов США, не говоря уже о более «крутых» вариантах.
Китайские резонаторы совсем непохожи на привычные глушители. Китайская выхлопная труба типа «саксофон» представляет собой изделие, визуально очень похожее на резонатор, но на самом деле таковым не являющееся. Когда происходил этап проектирования, то совсем не учитывались ни объемы трубы, ни ее размеры, ни размеры конусов. Основной акцент делался исключительно на внешнюю схожесть. Если подобные мотодетали ставят на заводе (особенно на четырехтактники), то это следует понимать просто, как маркетинговый ход, не несущий особой нагрузки во время езды.
Какой принцип работы у глушителя саксофон на скутере
По своему принципу действия работа резонатора должна напоминать работу мощной турбины, при этом происходит увеличение сжатия смеси внутри цилиндра. При работе скутера с двухтактным двигателем показатели топливно-воздушной смеси частично теряются (как раз во время сжатия-впуска). Основной функцией резонатора выступает необходимость в создании определенного давления внутри трубы, и для этого сдерживаются определенные количества выхлопных газов. При этом топливно-воздушная смесь не может беспрепятственно выйти их канала, камера сгорания практически полностью наполняется газами, а давление в ней увеличивается в несколько раз. Все это ведет к увеличению мощности самого двигателя.
Как только поршень начинает двигаться вниз, выпускной канал начинает постепенно открываться, что запускает в резонаторе целую серию различных событий, которые, в свою очередь, увеличивают крутящий момент и мощность двигателя. Смесь сразу после воспламенения (в двухтактном двигателе) открывает выпускной канал и стремится в выхлопную трубу. Ее скорость достигает огромных размеров, поэтому создается волна с положительным давлением.
Показатель «ход выхлопа» — это время, за которое происходит открытие выпускного канала и моментом впуска. Он показывает, за сколько горячие выхлопные газы под давлением успевают попасть в резонатор. Как только это происходит, в камере сгорания тут же создается необходимое разрежение, и свежая порция топливной смеси воспламеняется, запуская повторный процесс.
Затем начинает свою «работу» волна с отрицательным давлением. Запускается процесс в камере сгорания, где вокруг впускного канала создается отрицательное давление. Газы, вылетающие с максимальной скоростью, по своей природе имеют большую инерцию. Благодаря этому отрицательному давлению в камеру сгорания попадает очередная порция топливно-воздушной смеси, и часть ее немедленно отправляется в выхлопную трубу (небольшой промежуток времени оба канала остаются открытыми).
Вот такой принцип работы двухтактного двигателя. Затем отрицательную волну сменяет положительная. А все потому что выхлопные газы, вылетая в трубу, в первом же конусе расширяются, а проходя по глушителю саксофон, ударяются о противоположную стенку и резко сужаются. Они еще какое-то время остаются в резонаторе, не выходя наружу. И часть успевает вернуться обратно в район выхлопного канала, не давая образоваться вакууму в камере сгорания двигателя скутера.
Возможно ли применение наказания по 2 статьям одновременно за «прямоток»?
Существует еще и статья 4.4 КоАП, во второй части которой указано, что если лицо совершает мероприятие, наказание за которое может быть установлено сразу по двум — трем статьям и дело на рассмотрении находится в одном и том же органе, у одного и того же судьи, то может быть применен более строгий вид ответственности.
В нашем случае эта статья не действует, потому что эти два нарушения, являются последствиями разных мероприятий:
- 23 – автомобилист наказывается за то, что ездит по населенному пункту на ТС, которое издает шум в децибелах выше нормы.
- 5.1 – владелец ТС или человек, управляющий им, наказывается за то, что трансформировал конструкцию авто без получения одобрения надзорного органа ГАИ ГИБДД.
Поэтому за глушитель – «прямоток» можно отделаться просто предупреждением, штрафным взысканием величиной 500 руб., либо двумя штрафами по 500 руб. (в реальной жизни два раза предупреждения инспектора ГАИ ГИБДД никогда не выносят). А в последние месяцы в некоторых населенных пунктах РФ сотрудники ГАИ ГИБДД выписывают предписания и требования для нейтрализации нарушения.
Тюнинг скутеров – тюнинг воздушного фильтра
Для хорошего питания двигателя нужен не только бензин, но и воздух. Избыток бензина ничего не даст Вашему двигателю, если не будет обогащен достаточным количеством воздуха. Для улучшения снабжения цилиндра воздухом используют специальные воздушные фильтры. Наиболее универсальным и сбалансированным решением является использование вместо стандартного фильтрующего элемента более производительного, например, Malossi Red Sponge. Он устанавливается в бокс стандартного воздушного фильтра. Еще одна разновидность тюнинговых воздушных фильтров – так называемые фильтры нулевого сопротивления (или просто – ФНС). При их установке стандартный бокс полностью удаляется, а на его место встает небольшой фильтрующий элемент, как правило, либо цилиндрической, либо конусовидной формы. Он имеет меньшее сопротивление, что позволяет улучшить питание цилиндра на высоких оборотах. Однако, во-первых, эти фильтры почти не защищены от внешних воздействий пыли, грязи и воды, а во-вторых, в отличие от стандартных воздушых боксов, лишены резонансного эффекта. В результате установка такого фильтра требует основательной и точной перенастройки карбюратора, с которой могут справиться лишь единицы специалистов. Если в сервисе Вам говорят, что “запросто” и “легко” настроят карбюратор для работы с ФНС, скорее всего, квалификация работников там ниже средней. Уходите и никогда не возвращайтесь! 😉 |
Готово!
Впечатления и результаты. Звук конечно на любителя, но, на мой взгляд, получилось неплохо. В Интернете нашел интересную фотографию. Как я понял, уменьшая диаметр выходной трубки можно уменьшить громкость. Поэкспериментировал, и действительно: громкость уменьшается, но и басовитость тоже пропадает! А какой смысл тогда в прямотоке? Ах да, забыл! Вас, наверное, еще интересует прирост мощности? Ничего сверхъестественного я не заметил. Небольшой прирост появился в верхнем диапазоне оборотов. Также не забываем, что при установке прямотока необходимо обогатить топливную смесь.
И в путь, с громким рокотом, который кому-то нравится, а кого-то раздражает и бесит!
Источник статьи: http://scooter36.ru/pro-skutery/pryamotok-na-skuter.html
