Переделка глушителя
Как правило, многие умельцы не просто собирают глушитель, а переделывают штатный. Это дает возможность затратить меньшее время и получить более приемлемый вариант.
Инструментарий и материалы
Прежде, чем начать тюнинг, надо подготовить нужные инструменты. В данном случае будут необходимы следующие составляющие:
- Сварочный аппарат, желательно с разными режимами работы;
- Соответствующего размера и диаметра труба;
- Болгарка;
- Ершики для мытья посуды металлические в количестве нескольких штук.
Начинаем тюнинг
Демонтируем для начала глушитель. Затем берем болгарку и вырезаем кусок металла сверху глушителя. В таком разрезе с глушителем будет намного легче работать. Практически следует полностью вырезать верхнюю часть. После этого надо очистить все внутреннее пространство глушителя, осуществляя демонтаж, находящихся в разрезе элементов.
Пришло время работы с отрезком трубы, который мы подготовили. Воспользовавшись мощной дрелью либо сваркой, проделываем множество отверстий в трубе. Помещаем трубу в разрезе штатного глушителя. Заранее подбираем трубу такого диаметра, чтобы она поместилась внутри штатного. Желательно, чтобы труба была без каких-либо явных изъянов и идеально ровной.
Прямоточный глушитель в процессе сборки
Пространство в разрезе, которое останется между двумя трубами, нужно забить металлическими ершиками или аналогичными с ними материалами. Завариваем верх трубы, как было. Монтируем обратно все элементы конструкции, которые были демонтированы в процессе.
В итоге, который дал тюнинг, у нас получится глушитель прямоток, обеспечивающий нужный результат. Массивный и сочный рев двигателя, а также увеличение мощности мопеда станет свидетельством того, что все прошло успешно.
Для чего нужны качественные глушители

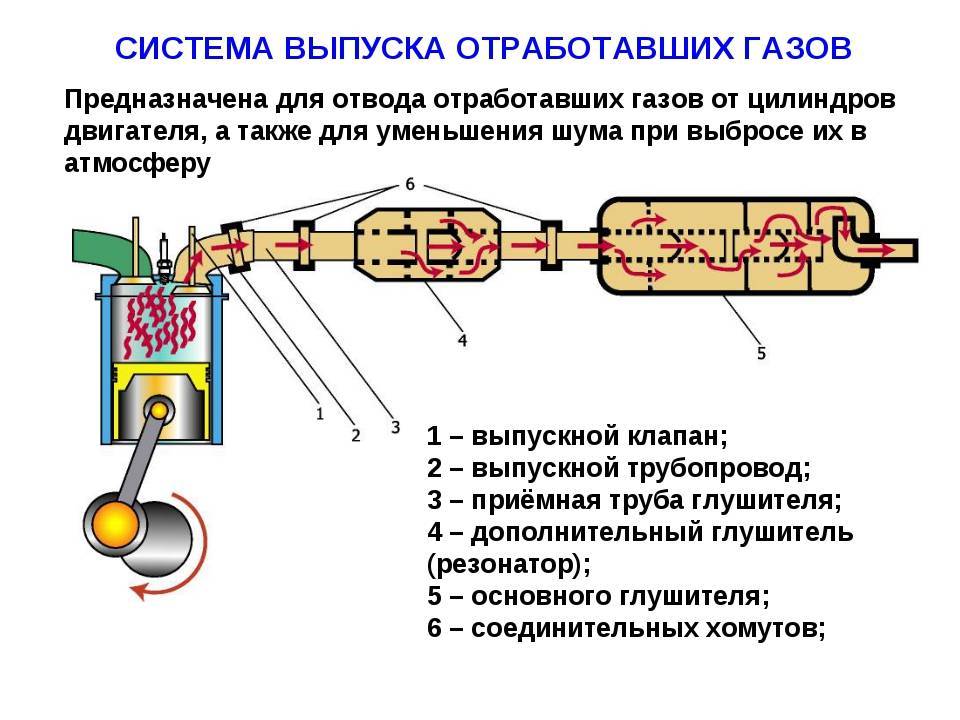

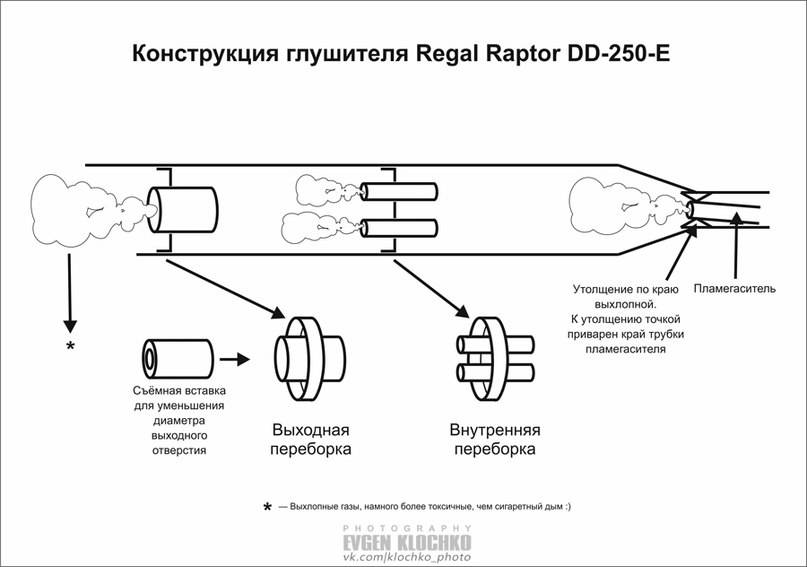

Как известно, в цилиндрах двигателя мопеда собирается определенное количество продуктов сгорания топлива. Они обязательно должны быть выброшены и в этом случае именно глушитель в ответе за это. Другими словами, этот узел как бы сглаживает пульсации, неизбежные при выбросе продуктов сгорания на большой скорости.
Сама конструкция глушителя, применяемого не только на скутерах и мопедах, но и на мотоциклах и автомобилях, подразумевает особую систему выпускного тракта, которая может быть различной, в зависимости от того, какой результат желает получить владелец транспортного средства. К примеру, если стремления усовершенствовать систему выхода газов связаны с увеличением мощности скутера, необходим особый тип глушителя – прямоточный.
Прямоточный тип глушителя

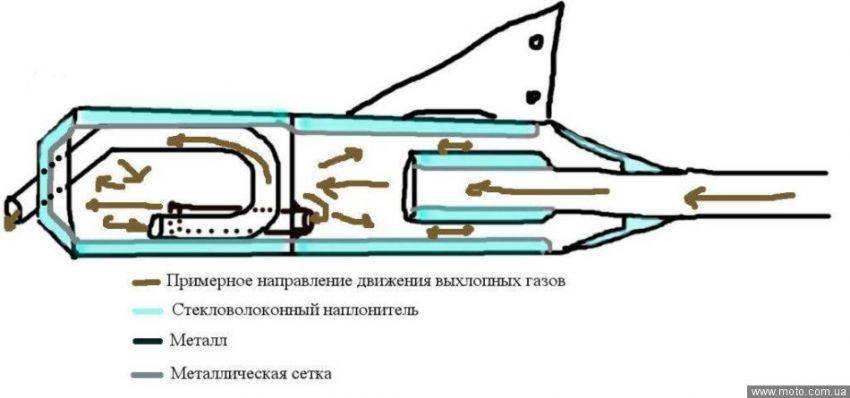

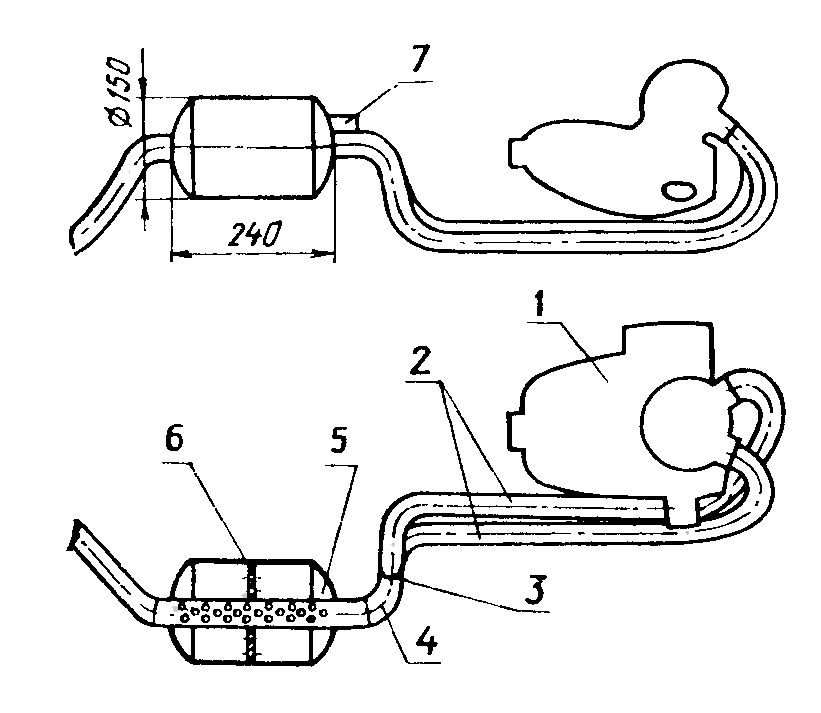

Устройство прямоточного глушитель для мопеда
Установка такого типа глушителя повлечет за собой не только увеличение динамической мощности, но и значительно увеличит шум, издаваемый при выходе газов
С одной стороны, это хорошо, ведь так можно привлечь внимание других водителей, тем самым, повышая пассивную безопасность. Как известно, часто водители больших автомобилей жалуются на то, что не замечают мотоциклистов, ну а мопеды и скутеры подавно
Сделать такой глушитель с нуля или методом, подразумевающим тюнинг, несложно, но надо изучить множество технических аспектов.
Особенности прямоточного глушителя
Особенности прямотока в следующем: отработанные газы выбрасываются за пределы двигателя сразу, цилиндры силового агрегата успевают наполняться топливной смесью в оптимальном количестве.
Хотелось бы напомнить всем читателям, что в моменты впуска и выпуска клапаны двигателя имеют свойство открываться и закрываться. Между этими этапами происходит разрежение, которое позволяет очистить цилиндры от выработанных газов. В результате освобождается свободное место, куда и подается топливная смесь. Несложно догадаться, что чем быстрее цилиндры будут освобождаться от выработки, тем быстрее заполнятся.
Таким образом, если суметь обеспечить более быстрый выход газов из системы, увеличится производительность и вследствие этого, мощность скутера или мопеда.
Двухтактный и четырехтактный скутер
Скутер, как известно, может быть с двухтактным либо с четырехтактным двигателем. Принцип работы всей системы выхлопа у аналогов отличается кардинальным образом.
Глушитель на четырехтактном скутере за сравнительно меньшее время выводит газы, делая этом с минимальным шумом. Кроме того, провести тюнинг глушителя в этом случае будет довольно-таки просто. С другой стороны, в обоих случаях, проводя тюнинг, надо будет менять трубы.
Виды глушителей на скутер
Для глушителя двухтактного скутера подбирать компоненты, дающие возможность провести тюнинг, будет значительно сложнее. Сам штатный глушитель для таких скутеров более сложен в производстве и настройке.

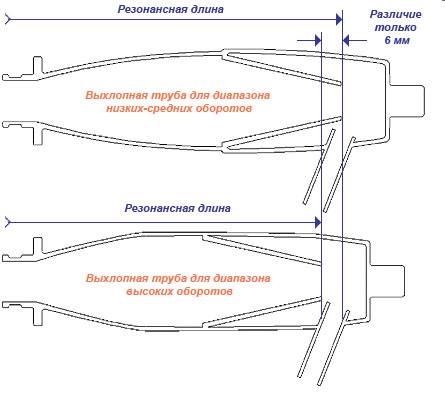

Выхлопная система двухтактного скутера работает следующим образом. В процессе очистки отработанных газов часть мощности возвращается в двигатель. Это происходит на определенных оборотах и если суметь весь этот процесс реализовать, проведя тюнинг, скутер будет не узнать.

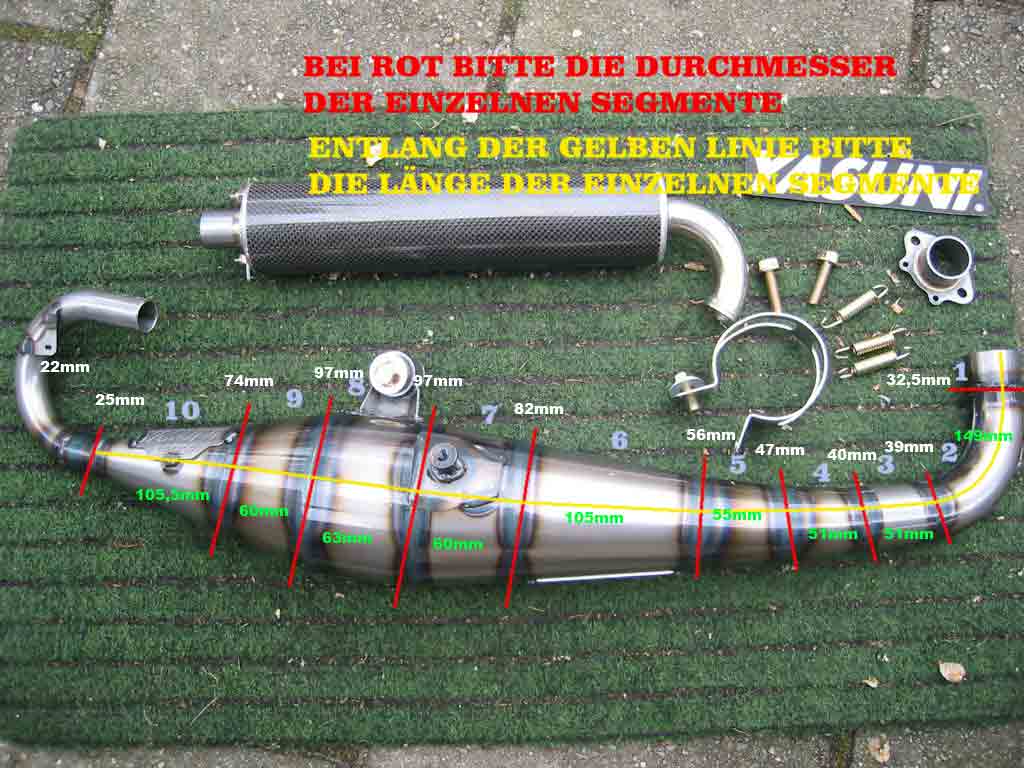

Можно установить на двухтактный скутер качественный и правильно настроенный резонатор. Это даст ощутимую прибавку в динамике до четверти. Но в этом случае актуально будет проведение профессиональных настроек всей системы питания.
Устройство глушителя четырехтактного скутера
Сегодня поговорим об устойстве глушителя и необходимости а так же возможности установки «тюнингового». Сразу же разочарую Вас в возможности выжать мощность путем применения тюнингового глушителя от известных производителей. Объясню почему. Для начала немного теории. В двухтактном двигателе глушитель состоит из двух частей: резонатора и, собственно глушителя. Именно применение «правильного» резонатора дает прирост мощности. Исходя из конструкции двухтактного двигателя (читайте статью «Устройство и принцип работы четырехтакного двигателя»), впуск и выпуск в цилиндре происходят практически одновременно. Это значит, что в определенный момент открыты как впускные, так и выпускные окна цилиндра. Отработанные газы выходят в выхлопную трубу, а далее попадают в резонатор. Их место в цилиндре занимает топливная смесь. Но так как выпускные окна цилиндра открыты, часть топливной смеси попадает в выхлопную трубу. Цель резонатора – отразить отработанные газы, создать из них обратную волну, которая «затолкнет» топливную смесь обратно в цилиндр и тем самым создадаст более высокое давление в камере сгорания. Конечно, можно было бы написаьт по-подробнее, используя специальные термины и цитаты из умных книг, но в конце концов, этот сайт посвящен четырехтакным скутерам.
Итак, в отличии от двухтакного, четырехтактный ДВС имеет впускной и выпускной клапаны, которые закрывают впускной и выпускной каналы. Тем самым необходимость и целесообразность использования резонатора отпадает. Тем же объясняется невозможность добиться значительных результатов, устанавливая глушитель пониженного сопротивления или прямоточный глушитель. Конечно, немного мощности это принесет, так как снижается сопротивление, оказываемое глушителем. Те же, кто хочет изменить звук выхлопа, сделать его «по-спортивнее», могут установить такой глушитель. Но, повторяю, значительных результатов ожидать не следует.
Устройство

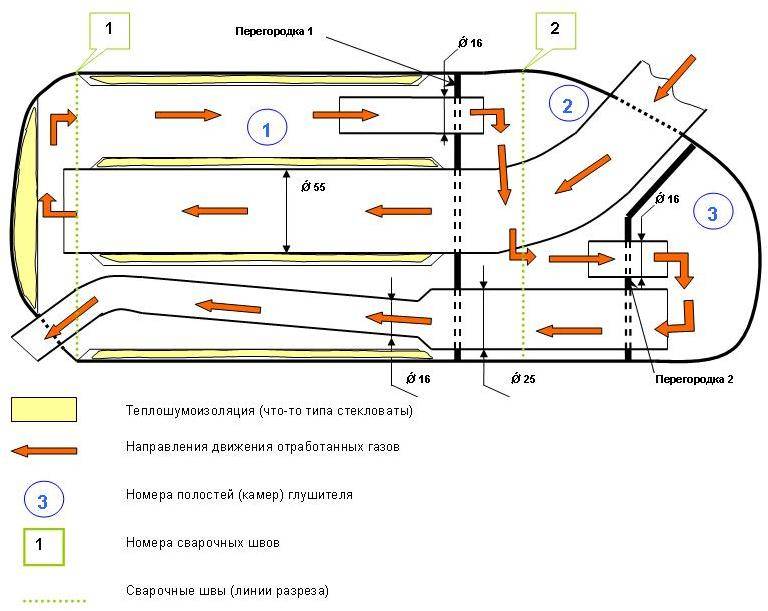

Глушитель четырехтактного скутера выполняет свою прямую функцию – он делает звук выхлопа тише. Корпус глушителя — труба, сваренная из листового металла. В этом корпусе находятся перегородки с отверстиями, стакан, так же из листа металла с круговыми отверстиями и оборачивающая его подкладка из негорючего материала (напоминает стекловату). Выхлопные газы, проходя через эту конструкцию, теряют скорость и температуру. Тем самым снижается звук выхлопа. Далее размещены фотографии глушителей с двух различных скутеров.
Вариант первый, устанавливается на скутеры Reggy и тому подобные
Так как европейские требования к чистоте выхлопных газов довольно строги(это не распространяется на скутеры с объемом цилиндра 50 куб. см и менее), в этом глушителе использавана так называемая «секундарная» система. Точного определения я привести не могу, но после разборки понял: выхлопные газы смешиваются с чистым воздухом, таким образом содержание СО в выхлопе снижается.
Слева: выхлопная труба, маленькое отверстие на ней — отверстие для подачи свежего воздуха в глушитель.
Справа: Задняя крышка глушителя срезана.
Слева: передняя крышка глушителя.
Справа: виден стакан из стали с круглыми отверстиями.
Слева: корпус глушителя разрезан вдоль, видны стакан и оборачивающая его минеральная вата.
Справа: передняя крышка с приваренным к ней стаканом.
Вариант второй, пример – скутер Baotian
Не буду говорить про модели, поступающие в РФ, но в европейские установлен полноценный катализатор. Цель – дожиг газов и содержащихся в них бензина и вредных веществ.
Слева и посередине: глушитель в разобранном виде.
Справа: на фото виден катализатор
Послесловие
Для фотографий были разобраны глушители, поврежденные в аварии. Разбор производился в ознакомительных целях.
В глушителе четырехтакного двигателя образуется намного меньше нагара, чем в глушителе двухтактного. Чистка глушителя, в принципе, не рекомендована и не является необходимой. Разбирать нормально функционирующий глушитель я Вам не советую.
В следующих статьях будет описаны такие операции, как покраска глушителя и защита его от ржавчины. А так же будет рассмотрен пример самостоятельного изготовления глушителя из нержавеющей стали.
голоса
Рейтинг статьи
Общее устройство скутера
Любой владелец скутера должен знать, как устроено его транспортное средство, ведь без таких знаний не только нельзя узнать причину неисправности, но и устранить её.
Практически вся техника, неважно в какой стране или на каком заводе она была произведена, отличается одинаковой схемой устройства скутера, поэтому изучив и починив один мопед, вы без труда сможете устранить неполадки в любом другом. Скутеры по праву считаются одни из самых экономичных и неприхотливых средств передвижения
Простота в эксплуатации, небольшая мощность двигателя и удивительная проходимость сделали скутеры одним из самых популярных видов техники
Скутеры по праву считаются одни из самых экономичных и неприхотливых средств передвижения. Простота в эксплуатации, небольшая мощность двигателя и удивительная проходимость сделали скутеры одним из самых популярных видов техники.
Если рассматривать общее устройство скутера, то, можно сказать, что этот транспорт заключает в себе двигатель, трансмиссию, подвеску, ходовую часть, пластиковые детали и системы, отвечающие за управление. Следует детально рассмотреть функции основных узлов мопедов.
- В двигателе скутера (устройство зачастую представляет собой ДВС – двигатель внутреннего сгорания) энергия, получаемая от сгорания топлива, преобразуется в механическую, которая и приводит технику в движение.
- Основная функция трансмиссии заключается в передачи крутящего момента из двигателя к ведущему колесу (в случае скутеров — это заднее колесо). Трансмиссия большинства мопедов, которые были произведены в период с начала 2000 годов по сегодняшний день, состоит из автоматического вариатора, сцепления, редуктора, а также системы ножного запуска.
На схеме представлено общее устройство мопеда: 1 – передний обтекатель; 2 – панель рулевого управления; 3 – защитный рулевой обтекатель; 4 – места для пассажира и водителя; 5 – багажник, расположенный под сиденьем; 6 – крыло; 7 – боковой обтекатель; 8 – заднее колесо; 9 – силовая передача; 10 – водительский пол; 11 – подвеска; 12 – тормозная система.
К ходовой части мопеда относятся оба колеса, тормозная система и подвеска. Именно благодаря подвеске, которая обеспечивает связь колёс с рамой, вибрации при езде гасятся, а торможения или набор скорости осуществляются плавно и мягко.
На фото показано устройство мопеда, а точнее, блок «двигателя и трансмиссии»: 1 – место, где двигатель крепится к раме; 2 – цилиндр двигателя; 3 – собственно, трансмиссия, в которую входит устройство вариатора скутера, а также сцепление; 4 – место, к которому крепится амортизатор; 5 – колесо.
В основном на всех мопедах стоит либо двухтактный, либо четырёхтактный бензиновый двигатель и, в зависимости от таких особенностей, мопед или скутер может быть дополнен различными компонентами – например, маслонасосом.
Следует отметить, что устройство карбюратора скутера также относится к блоку «двигателя-трансмиссии», хоть оно и не указано на фото.
К устройствам управления скутера относят руль, ряд кнопок зажигания, поворотников, переключатели света фар тормозные рычаги и регулятор скорости.
Пластиковой облицовкой называют все грязевики, обтекатели, а также такой тюнинг, как спойлеры или панели, выполняющие эстетическую функцию.
Боковые зеркала, багажник, кофры и другие детали, не входящие в базовое устройство скутера, называют дополнительными компонентами или оборудованием.
Несмотря на то что многие мотолюбители привыкли к скутерам с автоматическим центробежным сцеплением, на рынке можно встретить также и двухколёсную технику с механической системой переключения передач (например, с механической четырёхступенчатой коробкой переключения передач с объёмом двигателя в 49,3 куб. см). Такие скутеры считаются редкостью и требуют от водителей больших навыков управления.
Делаем прямоточный глушитель с нуля
Можно изготовить такой глушитель с нуля. Это будет полностью новый вариант, изготовленный из нескольких компонентов. Сложность этой операции, называемой тюнинг с нуля, заключается в поиске схемы выхлопной системы определенного мопеда.
Инструментарий и материалы
В данном случае, опять же, надо подготовить нужные инструменты и материала.
- Приобрести в магазине или найти две трубы, диаметром 33 мм;
- Купить оргстекло;
- Болты М8 и М3;
- Подготавливаем клей и гвозди;
- Сварочный аппарат;
- Надфили;
- Ножовка по металлу.
Приступаем к сборке
В первую очередь, нужно отрезать от одной из труб 18 см. Место в разрезе рекомендуется тщательно обработать надфилем. От второй трубы отрезаем круг, диаметром 1,5 см. Обрабатываем вышеописанным методом. Приклеиваем в разрезе первой трубы, вырезанный круг. Отрезаем еще один кусок трубы, длиною 18 см. Проделываем в нем множество отверстий. Делать это можно и с помощью острого гвоздя.
Соединяем все части, используя сварочный аппарат. Минеральной ватой набиваем полость, образовавшуюся в стыке двух кусков трубы. Обматываем готовое изделие специальным огнестойким материалом. Самодельный глушитель готов. Чтобы установить его, надо будет приделать элемент к креплению корпуса скутера.
Делаем элемент крепления глушителя
Из оргстекла, которое незаменимо в этом деле в виду своей прочности и легкой окрашиваемости, вырезаем особого вида кольца, края которых можно будет разогнуть наружу на 180 градусов. Полученные круги с засечками крепим к мопеду, используя нужны болты. Глушитель полируем с помощью наждачной бумаги. Места соединения самоделки с кузовом мопеда для верности надо будет смазать.
Самодельный глушитель для мопеда в разобранном виде
Если самодельное изготовление вызывает определенные сложности, можно найти массу моделей глушителей уже в готовом виде. Стоят они, как правило, недорого. С другой стороны, только самодельный вариант способен дать идеально ожидаемый вариант.
Очистка глушителя
Чистота глушителя влияет на мощность мопеда
Прежде, чем начинать что-либо менять в выхлопной системе, хотелось бы дать один совет. На мощность скутера непосредственно влияет чистота глушителя. Если бы можно было увидеть отработку в разрезе глушителя, владелец скутера бы очень удивился. После определенного пробега динамика скутера снижается, а владельцы начинают искать причины этого, находя их в полной переделке штатного глушителя либо его замены.
Причина потери мощности, между тем, может скрываться в состоянии самого двигателя. Это поможет определить специалист, к которому стоит перед проведением тюнинга обратиться. Но самым частой причиной потери динамики становится сажа, которая забивает глушитель. Очистку в данном случае рекомендуется проводить тремя способами.
Первый способ: механический
Он подразумевает очистку в разрезе глушителя (он делается болгаркой). Проволокой или тросиком вычищается внутренность глушителя от сажи. Место в разрезе закрывается при помощи сварки.
Второй способ: химический
Он подразумевает залив воды с каким-нибудь очистителем в глушитель. Например, подойдет для этой цели едкий натр. При такой очистке есть преимущество: внешний вид глушителя никоим образом не пострадает.
Третий способ: термическая обработка
Глушитель нагревается либо на скутере паяльной лампой, либо демонтированный в печи или на мангале. Надо будет только после остывания перекрасить глушитель.
