Обслуживание барабанных тормозов
Обслуживание барабанных тормозных механизмов заключается в замене накладок тормозных колодок.
В профессиональной мастерской вам с легкостью заменят только накладки, в этом случае прибегать к замене колодок не приходится, а вся процедура обходится несколько дешевле
Однако в итоге, разница в цене получается незначительной, поэтому лучше обратить внимание на качественный расходный материал от именитых производителей. К счастью, таких сегодня на рынке достаточно
По мере того, как изнашиваются накладки, систему можно регулировать с помощью гайки на тросе, расположенной обычно у заднего колеса. Если гайка закручена до упора, а эффективность барабанного тормоза очень низкая, можно говорить об износе накладок, или о растяжке троса. Затягивать трос нужно с учетом свободного хода колодок, чтобы колесо не тормозило. Обычно свободного хода рукоятки тормоза в 10 — 20 мм бывает достаточно.
Большинство скутеров оборудованы специальным указателем на тормозном рычаге. Пры его помощи можно контролировать износ тормозных колодок и при необходимости вовремя заменять их.
Для каждого скутера производитель сообщает минимальное значение толщины накладки, при котором последняя подлежит замене. Для диагностики износа, понадобится снять колесо. Замер нужно производить штангенциркулем в самом тонком месте колодки (если изношение неравномерно). Если толщина накладки не достигла минимального значения (обычно это 2 мм), нужно собрать механизм в обратном порядке, предварительно очистив барабан и накладки от грязи и остатков смазки (если таковая имеется). Для очистки прекрасно подходит тряпка, смоченная в бензине
Обратите внимание на кулачок между колодками, его нужно смазать небольшим количеством густой смазки. Количество нужно рассчитать таким образом,чтобы со временем смазка не попала на колодки и тормозной барабан
Важно знать, что колодки подлежат замене только попарно. Даже если одна из них износилась, а вторая еще не достигла этого порога, они обе подлежат замене
В некоторых случаях, при интенсивном использовании техники, может износиться сам тормозной барабан. В этом случае величина износа металлического барабана влияет на минимально допустимую толщину колодки, которая, естественно, увеличится.
Чем отличаются дисковые тормоза от барабанных
Между дисковыми и барабанными тормозами – большая конструктивная разница. Общее у них только одно – торможение трущимися колодками и вращающуюся поверхность. Если во втором варианте колодки расположены внутри барабана и прижимаются к нему изнутри, то в первом колодки охватывают специальный диск. В этом главное отличие дисковых и барабанных тормозов.
Поэтому можно считать, что принцип работы тормозных систем одинаков, но устроены они по-разному. Соответственно, и преимущества с недостатками у них будут разными.
Дисковые тормоза известны также давно, они использовались еще на советских Жигулях. Но сначала они имели довольно сложную конструкцию. Их ставили на передние колёса, где они эффективнее. Так как на каждом колесе расположено две тормозных колодки, то для прижатия к диску каждой из них служил собственный гидроцилиндр. Сейчас на обычных бюджетных автомобилях используется один гидроцилиндр на каждое колесо – это сильно упростило конструкцию.
Устройство дисковых тормозов гораздо проще. Их просто разобрать, там мало деталей. А вот вскрыть барабан само по себе может быть проблемой – со временем крышка может прикипать. Да и деталей там больше, а устройство хитроумнее. В современных вариантах неспециалист может и не понять, как его разобрать и потом правильно собрать.
Еще одно большое отличие дисковой системы – хорошая вентиляция. При торможении на большой скорости – больше 100 км/ч, барабанный вариант в силу закрытой конструкции испытывает сильный перегрев. Дисковые тормоза открыты всем ветрам и хорошо охлаждаются воздухом
А ведь сейчас скорость 100-120 км/ч – это норма, и хорошее охлаждение очень важно. Тормозные диски, к тому же, стали применять вентилируемые, что еще улучшило характеристики, да и подшипники ступицы не перегреваются
Дисковые тормоза автомобиля
Дисковые тормоза автомобиля
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Наконец, наше короткое НОУ-ХАУ
Вы быстро разрушите тормозные диски, когда после агрессивного и длительного торможения остановите двигатель с включенным тормозом. А почему? Поскольку высокая температура приведет к изгибу дисков, они никогда уже не будут пригодны для использования… Аналогичный «эффект» достигается, когда нагретые диски транспортируются в глубокую лужу. Не проверяйте!
Не ждите с заменой блоков до последнего момента, потому что работа поршней более эффективна, когда им не нужно удлиняться как можно больше.
Не используйте спортивные блоки на дороге, потому что они не тормозят лучше, и в то же время разрушают тормозные диски.
Тормоза на мотоцикле
Что уже было сказано выше – тормозные колодки и тормозные жидкости меняются в соответствии с рекомендациями производителей.Принцип блоков – жидкость плюс ВМЕСТЕ и ДВА ГОДА, не реже!
А почему тормоза визжат? Этот скрип – не что иное, как высокочастотные волны, выделяющиеся при трении между тормозной колодкой и диском. А каковы их причины этого скрипа тормозов?
- Остекление блоков – из-за неправильного использования химии
- неправильная работа поршня в зажиме, что вызывает ненужное трение – старые прокладки, грязные поршни работа терминалов на неправильной оси
- искривление металлочерепицы
- чрезмерный износ тормозных дисков
- изогнутая или неправильно закрученная вилка в передней подвеске.
- грязный поршень – загрязнен осадком от изношенных тормозных колодок или внешних загрязнений, что не позволяет поршням свободно работать в зажимах.
Тормоза на мотоцикле
Post Views: 1 827
MotoNoob.ru
Последовательность и особенности выполнения работ
Перед тем как снять заднее колесо с мопеда или скутера, необходимо обзавестись всем необходимым инструментом. Если в вашем гараже или дома есть специальный кейс с ключами, можно сразу же приступать к выполнению работ. Процедура не является сложной, чем-то напоминает аналогичную операцию с автомобилем. Отличие заключается только в том, что внутри присутствует большое количество других конструктивных деталей, препятствующих быстрой разборке. Хотя сама же деталь фиксируется лишь одной гайкой.
Начать работы следует с установки транспортного средства на подножку
Важно выбрать ровную устойчивую поверхность, чтобы при демонтаже скутер не завалился на бок. Если вы выполняли данную процедуру давно, настоятельно рекомендуем обработать все резьбовые соединения спреем WD-40
При наличии ржавчины у вас возникнут проблемы при откручивании
Поэтому применение этого спрея значительно облегчит процедуру, так как все болты и гайки будет просто открутить. От прокручивания колеса при демонтаже прижмите тормозные колодки с помощью фиксации ручки тормоза обычным ремнем, как на фото:
При наличии ржавчины у вас возникнут проблемы при откручивании. Поэтому применение этого спрея значительно облегчит процедуру, так как все болты и гайки будет просто открутить. От прокручивания колеса при демонтаже прижмите тормозные колодки с помощью фиксации ручки тормоза обычным ремнем, как на фото:
Конструкция большинства моделей предусматривает предварительное снятие глушителя вместе с выхлопной трубой. Если не сделать это, а сразу откручивать гайку, фиксирующую колесо, оно не снимется, так как глушитель будет притираться к покрышке. Для снятия хомутов надо отпустить фиксирующие болты, а затем открутить две гайки, расположенные под силовым агрегатом. Сделав это, аккуратно снимаем глушитель и оставляем его в удобном месте.
Например, в некоторых случаях китайские скутеры не нуждаются в предварительном снятии выхлопной трубы (к примеру, на модели Viper 150 с барабанной тормозной системой). Многое зависит не только от конструкции, но и ширины покрышки/давления воздуха внутри нее. С другой стороны, сняв все-таки выхлоп, демонтаж колесного диска значительно упростится.
После снятия открутите болт, удерживающий амортизатор снизу. Стойку отведите в сторону. Некоторые модели мотороллеров имеют только один амортизатор, расположенный там, где вариатор. Раскручивать последний не надо (только если планируется дальнейшее его снятие и переборка/замена). Если на скутере установлен задний дисковый тормоз, не забудьте открутить суппорт (калипер) и отвести его в сторону.
Откручивание колеса
Сняв все ненужные детали, давайте разберемся с тем, как правильно снять колесо со скутера. Для этого может понадобиться ударный ключ. Если его нет, зафиксируйте колесо с помощью деревянного бруска (тормозной рычаг не сможет гарантировать удержание диска). Перед тем как поставить брусок, рекомендуется упереть не на крышку вариатора, а на сам кронштейн. Защитный кожух вариатора обычно изготавливается из материала с небольшим уровнем прочности, поэтому вы можете повредить его при снятии.
Теперь возьмите вороток и подходящую головку. Попытайтесь открутить гайку, фиксирующую заднее колесо. Следите за тем, чтобы у вас не выпали какие-либо детали. Сделав все правильно, открутите болты, удерживающие брызговик на кронштейне. Не забудьте о болтах, которые крепят кронштейн к блоку двигателя. Полностью снимите кронштейн с оси редуктора, не потеряв при этом распорную втулку.
Снимите колесо с оси. В том случае, если колесо все еще удерживается на своем месте, слегка открутите регулировочную гайку, расположенную на тросе барабанного тормоза. Скорее всего, причина заключается в зажатых тормозных колодках. Внутри самого колеса присутствует более широкая втулка. На этом процедуру демонтажа можно считать завершенной.
Как вы видите, процедура является очень простой. Обычно она отнимает от 15 до 20 минут свободного времени. Не забывайте сохранить все детали и поставить их на место при последующей сборке!
Регулировка свободного хода ручки газа скутера
Свободный ход ручки газа (ход ручки газа до того момента, пока заслонка карбюратора не приводится в движение) должен быть в пределах 2 — 6 мм. Если это значение больше положенного, то из-за этого может уставать рука, дроссельная заслонка может открываться с запазданием или не открываться до конца. С другой стороны, если свободный ход очень мал или его нет совсем, это может привести к невозможности настройки холостых оборотов, они могут быть выше нормы. Кроме того это усложняет управление дроссельной заслонкой.
Итак, проверяем свободный ход. Для этого слегка (двумя пальцами) покрутим ручку газа. Если величина свободного хода больше установленной, то необходимо произвести настройку. Для этого снимаем резиновую пылезащитную оболочку с механизма регулировки тросика газа в направлении нижнего конца тросика. Если Вы делаете это при низких температурах, то действовать надо аккуратно, стараясь не повредить оболочку. Полезно будет разогреть ее с помощью обычного фена для волос, строительный я применять не рекомендую, из-за возможности повредить пластик.
Ослабляем контргайку (рожковым ключем, это одно из немногих мест, где без него не обойтись) и приступаем к настройке. Если свободный ход ручки газа велик, то выворачиваем регулировочную гайку (против часовой стрелки), если мал – то закручиваем. Проверяем величину свободного хода, при этом рычаг привода заслонки карбюратора должен ударяться о болт регулировки холостого хода. Если она в норме, то затягиваем контргайку и надеваем резинку.
Случись так, что с помощь регулировочного механизма на руле невозможно добиться оптимального свободного хода, то нужно использовать механизм регулировки на карбюраторе. Для этого открываем люк, расположенный на дне багажного отделения. Завинчиваем регулировочную гайку на руле до конца. Ослабляем контргайку (1) регулировочного механизма на карбюраторе. Если нам нужно уменьшить свободный ход, то крутим контргайку (2) против часовой стрелки, увеличить – по часовой стрелки. Далее затягиваем контргайку (1). Направление откручивания/закручивания гаек относительно фотографии. И регулируем свободный ход, как описано выше, с помощью регулятора на руле.
При проведении регулировки, будет полезно смазать тросик газа, чтобы потом не отвлекаться на эту процедуру. Существует несколько способов смазки.
При закрученном до конца регулировочном болте на руле, капнуть маслом на тросик (не на его оболочку!) и подвигать тросик взад-вперед. Проделать эту операцию несколько раз, а именно до тех пор, пока месло не покажется с другого конца тросика.
Отсоединить тросик от карбюратора. Для этого снять пылник, открутить контргайку (1) и вытащить регулятор из отверстия.
Далее отсоединить тросик, продев его через разрез в рычаге привода заслонки. Поднять свободный конец тросика выше уровня ручки газа. Капнуть маслом и подвигать туда-сюда. Можно так же использовать различные приспособления для смазки, простейшим из которых является полиэтиленовый пакет и резинка. Обмотайте пакет вокруг свободного конца троса в виде воронки и закрепите резинкой. Налейте в получившуюся воронку немного масла и двигате тросик взад-вперед. Как альтернативу можно использовать методику, найденную мной в интернете. Вместо пакета используется пустой тюбик от силиконового герметика, в который заливается масло, а носик надевается на тросик. Подобной конструкцией трос прокачивается. Причем если трос ржавый, то сначала вместо масла нужно залить бензин или средство для удаления ржавчины. Прокачать тросик под более высоким давлением позволит отрезок (примерно 20 см) резинового шланга, с подходящим диаметром. (шланг должен плотно сидеть на рубашке тросика). Этот шланг надеваем на тросик, фиксируем хомутом. Держим шланг вертикально и наливаем в него масло (при необходимости бензин). Другой конец шланга присоединяем к насосу, например в шланг можно вставить старый ниппель от камеры) и качаем
Действуите осторожно, сильно не качайте, так как можете заляпать маслом все вокруг, и себя в том числе
Источник
ЗАПУСК ДВИГАТЕЛЯ
Завести мотор скутера не составит труда. От водителя требуется повернуть ключ в положение «ON» — включится зажигание. Нажмите на любой из рычагов тормозов и затем на кнопку электростартера — двигатель запустится
Почему инструкции требуют запускать мотор только в положении, когда скутер стоит на центральной подставке? Если он на колесах, а водитель или стоящий рядом зевака по неосторожности повернет ручку газа, аппарат уедет, в лучшем случае упадет и поцарапает облицовки
После запуска холодного двигателя не суетитесь, дайте ему поработать несколько минут на холостом ходу. Это никакой не ритуал перед дорогой (типа «Присядем, друзья…»), а необходимость: непрогретый мотор работает с «провалами», вяло реагирует на газ или вообще глохнет. А пока двигатель прогревается, окиньте взглядом приборную панель — все ли в порядке: достаточно ли бензина в баке, не горит ли красная лампочка уровня масла (у «двухтактников»). Если горит, масло надо немедленно долить: второго предупреждения не будет — двигатель заклинит.
Если мотор не запускается (что случается со старыми скутерами), придется искать и устранять причину. «С толкача» скутер не заведешь.
Почему задние тормоза барабанные
Зачастую, не последнюю роль в решении этого вопроса еще на инженерном уровне играет целесообразность применения гидравлической системы с диском там, где вполне хватает и обычного дешевого «барабана». Как правило, это несколько повышает стоимость скутера в целом, а значит, не позволяет конкурировать с другими скутерами в подобном сегменте.
Главная деталь в системе барабанного тормоза — это колодки. От их качества (скорее качества накладок, а не самих колодок) и материала изготовления зависит эффективность системы барабанного тормоза в целом. Накладки выполняются из специального материала, устойчивого к перегреву и прекрасно поступающего сцепку с металлическим барабаном колеса.Так как прочность этого материала уступает металлу, со временем накладка изнашивается, колодки подлежат замене.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Последовательность и особенности выполнения работ
Перед тем как снять заднее колесо с мопеда или скутера, необходимо обзавестись всем необходимым инструментом. Если в вашем гараже или дома есть специальный кейс с ключами, можно сразу же приступать к выполнению работ. Процедура не является сложной, чем-то напоминает аналогичную операцию с автомобилем. Отличие заключается только в том, что внутри присутствует большое количество других конструктивных деталей, препятствующих быстрой разборке. Хотя сама же деталь фиксируется лишь одной гайкой.
Начать работы следует с установки транспортного средства на подножку
Важно выбрать ровную устойчивую поверхность, чтобы при демонтаже скутер не завалился на бок. Если вы выполняли данную процедуру давно, настоятельно рекомендуем обработать все резьбовые соединения спреем WD-40
При наличии ржавчины у вас возникнут проблемы при откручивании. Поэтому применение этого спрея значительно облегчит процедуру, так как все болты и гайки будет просто открутить. От прокручивания колеса при демонтаже прижмите тормозные колодки с помощью фиксации ручки тормоза обычным ремнем, как на фото:
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Фотоотчет: Как снять колесо на скутере
В жизни каждого водителя скутера, настает момент, когда ему приходится осваивать нелегкую науку по снятию заднего или переднего колеса скутера.
Из-за незнания основных правил в этой работе, многие начинающие «горе механики» умудряются сломать «вечные» по определению детали заднего колеса. Чем только не пытаются открутить гайку заднего колеса и зубилом ее рубят и резаком ее греют и в особо тяжелых случаях «болгарят», причем так, что смотреть потом на все это страшно.
На самом деле, что здесь сложного? Взял хороший ключ и открутил гайку, так нет… «Болгарку» им подавай… Стоит согласится только в том, что с завода гайка задней оси затянута с очень большим усилием, но это не повод, чтобы брать в руки болгарку…
Итак, ставим скутер на центральную подставку так, чтобы колеса свободно болтались в воздухе, если требуется, снимаем глушитель и амортизатор, между спицами заднего колеса вставляем дощечку, берем в руки инструменты (хорошие) и начинаем…
Как уже было сказано выше, гайка задней оси затянута с очень большим усилием, поэтому для ее отворачивания используйте очень хорошую головку. Если вы будите отворачивать гайку, старой разбитой головкой, итог будет один: слижите грани на гайке, и тогда все-«пиши пропало». Придется брать в руки «болгарку», со всеми вытекающими…
Последовательность и особенности выполнения работ
Перед тем как снять заднее колесо с мопеда или скутера, необходимо обзавестись всем необходимым инструментом. Если в вашем гараже или дома есть специальный кейс с ключами, можно сразу же приступать к выполнению работ. Процедура не является сложной, чем-то напоминает аналогичную операцию с автомобилем. Отличие заключается только в том, что внутри присутствует большое количество других конструктивных деталей, препятствующих быстрой разборке. Хотя сама же деталь фиксируется лишь одной гайкой.
Начать работы следует с установки транспортного средства на подножку
Важно выбрать ровную устойчивую поверхность, чтобы при демонтаже скутер не завалился на бок. Если вы выполняли данную процедуру давно, настоятельно рекомендуем обработать все резьбовые соединения спреем WD-40. При наличии ржавчины у вас возникнут проблемы при откручивании
Поэтому применение этого спрея значительно облегчит процедуру, так как все болты и гайки будет просто открутить. От прокручивания колеса при демонтаже прижмите тормозные колодки с помощью фиксации ручки тормоза обычным ремнем, как на фото:
При наличии ржавчины у вас возникнут проблемы при откручивании. Поэтому применение этого спрея значительно облегчит процедуру, так как все болты и гайки будет просто открутить. От прокручивания колеса при демонтаже прижмите тормозные колодки с помощью фиксации ручки тормоза обычным ремнем, как на фото:
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Установка новых колодок
1. Проведите осмотр и подготовку
Перед установкой новых тормозных колодок на свой скутер, просмотрите углы, где они будут установлены, убедитесь, что они не повреждены и чисты. Дополнительно проверьте, что вы избавились от старых колодок и что каждый набор новых колодок соответствует стилю тормозного устройства на вашем скутере. Если вы обнаружили любые повреждения или противоречия, не устанавливайте новые колодки.
2. Установка новых колодок
Расположите новые колодки на месте старых. Убедитесь, что тормозная колодка правильно совмещена с тормозным диском, и что каждый набор колодок на правильном месте. Затем крепко затяните ограничитель пера на своих местах, а также проверьте снимки тормозных колодок, чтобы убедиться, что они правильно герметизированы и крепятся без люфта.
3. Замена болтов и шайб, если необходимо
Если болты Крепления Тормозных Колодок (КТК) не обнаружены или повреждены, не забудьте заменить их новыми. Выберите те же размеры и тип болтов, которые вы сняли или обратитесь за помощью профессионала скутера.
4. Проверьте тормоза
После сборки и установки новых колодок, проверьте, установите либо барабанные, либо дисковые колодки точно так же и проверьте тормозную систему, прежде чем отправляться на дорогу.
Важно знать! Замену тормозных колодок на скутере лучше производить при помощи профессионала или опытного механика скутера. Неправильное установка и настройка колодок может привести к аварии
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Скутер плохо тормозит, даже если на рычаг тормоза прилагается большое усилие
Когда вы с максимальным усилием нажимаете не рычаг тормоза, но торможения особо и не заметно, хотя и сопротивление на рычаге хорошее, следует подумать о качестве накладок, их износе и возможном загрязнении. Дело в том, что между тормозным барабаном и тормозными накладками могло попасть масло из того же сальника редуктора. Естественно, ни о какой эффективность после этого говорить не приходится. Кроме того, дешевые некачественные колодки априори не хотят выполнять возложенную на них задачу, постоянно скрипят и очень быстро изнашиваются
Поэтому очень важно при покупке колодок не экономить и отдать предпочтение именитым брендам, таким как Ferodo и Brembo
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Ремонт скутера «Хонда»
Японский скутер Honda уже давно держится в тройке самых хорошо продаваемых транспортных средств с объемом двигателя до 150 см³. Современный дизайн, продуманное и удобное сиденье, маневренное шасси, двигатель с экономичным расходом топлива делают «Хонду» любимицей многих.
К несомненным плюсам скутера можно отнести и систему жидкостного охлаждения, и V-образную трансмиссию, и 4-тактный двигатель с одним цилиндром. Потребляют мопеды «Хонда» примерно 2,5 литра на 100 км, а скорость могут развивать до 100 км/ч.
При езде по бездорожью владельцы мопедов часто наезжают на острые предметы, которые могут повредить шины. Но снять заднее колесо на скутере «Хонда» бывает непросто из-за прикипевшей к шлицам гари, которая склеивает детали воедино и затрудняет процесс демонтажа. В таком случае бывалые скутеристы советуют побрызгать средством WD-40, а затем аккуратно отстукивать колесо ближе к центру через деревяшку.
Тормозная система скутера
Барабанный тормоз состоит из барабана, выполненного заодно со ступицей колеса, и расположенного внутри него опорного диска. Стрелкой показана регулировочная гайка наконечника троса.
Устройство барабанного тормоза:
При нажатии на рычаг тормоза разжимной кулачок поворачивается, колодки расходятся и прижимаются к барабану. Возникающие силы трения тормозят колесо. При снятии усилия колодки (и рычаг тормоза на руле) возвращаются в исходное положение благодаря пружинам, стягивающим колодки. На некоторых скутерах снаружи опорного диска установлена дополнительная возвратная пружина.Гидравлическая тормозная система состоит из главного цилиндра (рис 1, А) и суппорта (Б), соединённых тормозным шлангом. Кроме того, главный цилиндр соединён со специальным бачком, который располагается на руле скутера, и имеющий смотровое окошко, для слежения за уровнем тормозной жидкости. Бачок с цилиндром сообщается посредством канала, открытого при нахождении поршня в исходном положении, он позволяет постоянно подпитывать систему. Под действием рукоятки тормоза на поршень (1), манжета (2) перекрывает возвратный канал (3), в главном цилиндре создаётся давление. Поскольку жидкость практически несжимаема, давление мгновенно растет и сразу передается по тормозному шлангу в суппорт. Между внутренней поверхностью поршня и ципиндром устанавливается возвратная пружина, а поршень удерживается от выпадения при помощи стопорного кольца.
Бачок с тормозной жидкостью главного тормозного цилиндра закрепляют на руле возле рычага тормоза. В корпусе главного тормозного цилиндра также установлен электрический выключатель сигнала торможения, включающий при начале торможения цепь лампочки стоп-сигнала в заднем фонаре.
Рабочий тормозной цилиндр
Суппорт подвижного типа (рис 3) работает подобным образом, только имеет, как правило, один поршень. Этот поршень под давлением жидкости воздействует на одну колодку. При нажатии на рычаг тормоза корпус (1) суппорта, имея возможность перемешаться по направляющим пальцам (2) вместе со второй колодкой, прижимает ее к диску. При отпускании тормоза скоба занимает среднее положение, обеспечивая равномерный зазор между колодками и диском.
Суппорт дискового тормоза подвижного типа

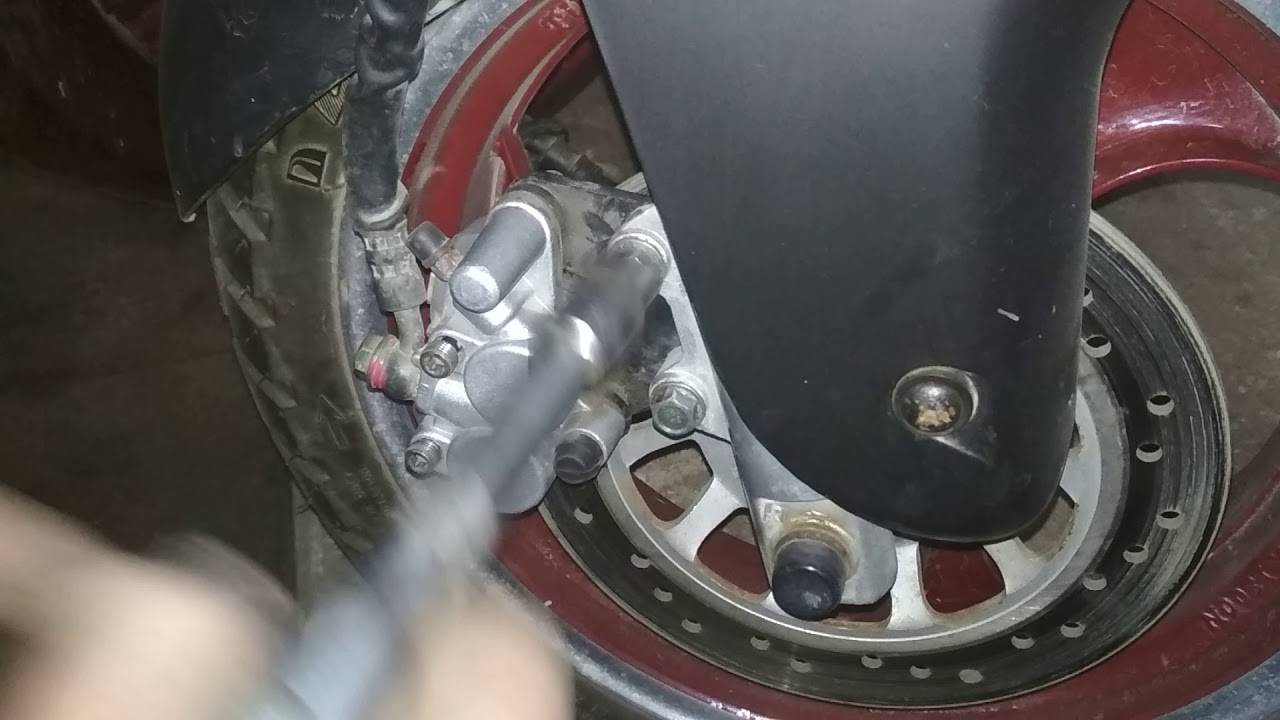

Суппорт дискового тормоза скутера
Главный цилиндр и суппорт связаны специальными усиленными гидравлическими шлангами, допускающими неограниченное перемещение подвески. Стандартные шланги изготовляются из совместимой с тормозной жидкостью резины. Однако резина утрачивает свои свойства с течением времени и может растрескаться; это означает, что под давлением шланг будет расширяться и поглощать тормозное усилие. Поэтому резиновые тормозные шланги необходимо менять, по крайней мере, рез в четыре года. Для усиления некоторых шлангов по их длине в резине укладывается навивка из нейлона.
Тормозной стальной диск жестко крепится к ступице колеса. В момент торможения диск зажимается с обеих сторон тормозными колодками. Рабочую поверхность тормозных колодок образуют фрикционные накладки, которые приформованы к стальному основанию колодок. Тормозной диск имеет отверстия круглой формы, которые улучшают охлаждение диска, способствуют отводу воды и грязи, и делают диск легче.
