Замена передних тормозных колодок на квадроцикле CFMOTO

Сколько нужно тормозной жидкости?

Если тормоза нуждаются в замене технической жидкости, вполне будет достаточно приобрести 0,5 л средства, которого хватит на оба контура. Однако стоит отметить, что такое количество тормозной жидкости позволяет выполнить замену состава с «ювелирной» точностью.

Чаще такого, объема средства недостаточно, поэтому лучше приобрети тормозную жидкость с запасом. Вполне достаточно 1 л средства. Если из тормозной системы потребуется убрать пузырьки воздуха, литр – минимальное количество. Иногда, для проведения подобных работ, нужно еще большее количество средства. Чтобы найти и выгнать все пузыри может не хватить и двух литров жидкости.

Слив тормозной жидкости

Чтобы прокачать тормоза, потребуется сначала открутить крышку, которая закрывает тормозной бачок. Далее нужно оценить, сколько тормозной жидкости находится внутри. Чаще всего ее требуется долить. В бачок наливают тормозную жидкость до самых его краев.

Внутри системы не должно быть пузырьков воздуха. Поэтому периодически нужно контролировать жидкости в бачке. При необходимости состав доливают.

На штуцер надевают подготовленную трубочку для слива. Второй конец опускают в заранее подготовленную емкость. Далее нужно попросить напарника выжать ручку тормоза. Ее отпускать не рекомендуется до завершения работы. В некоторых моделях квадроциклов потребуется выжать педаль. Штуцер нужно открутить на 1/8 оборота (иногда больше, в зависимости от модели), а также заранее приготовить ключ на 8.

Далее нажимается тормозная ручка, и в этот момент штуцер закручивается. Ручку отпускают, а затем процедуру проводят снова. При этом количество жидкости внутри бачка постоянно контролируют. При необходимости новый состав доливают в систему.

Спустя какое-то время напарник скажет, что ручка (или педаль) до упора провалились в своем посадочном месте. Однако и в этот момент отпускать ее нельзя. После полученной от напарника информации потребуется закрутить сливной штуцер.

Процедуру выполняют несколько раз. Это нужно делать до того момента, пока в подготовленную емкость не польется чистая (новая) тормозная жидкость. В ней не должно быть пузырьков воздуха. Если они есть, новый состав был залит не до самого верха бачка. Это нужно учесть, меняя в системе тормозную жидкость.

Колодки для квадроцикла CFMOTO 500, X4, X5, X6, X8 / Stels FA453

CF MOTO	CF500A (передние тормозные колодки) CF500-2A (передние тормозные колодки) CF500-Х5 (передние тормозные колодки)CF625-Х6 (передние тормозные колодки)CF500-Х5 H.O. (передние тормозные колодки)CF800 X8 (передние тормозные колодки)
STELS	Guepard (ATV650G) (передние и задние тормозные колодки) Guepard (ATV800G) (передние и задние тормозные колодки) Guepard (ATV850G) (передние и задние тормозные колодки)
Русская Механика (RM)	RM 800 (Передние тормозные колодки)

Пока нет ни одного отзыва о данном товаре. Ваш отзыв будет первым!

Предлагаем Вам купить колодки для квадроцикла CFMOTO 500, X4, X5, X6, X8 / Stels FA453 по выгодной цене 690 . Мы очень тщательно следим за качеством реализуемой продукции и отдаем предпочтение только проверенным производителям.

Замена Задних Тормозных Колодок На Китайском Скутере

Обслуживание и ремонт скутеров

Сменные барабанные тормозные колодки на скутере

замена

Тормозные колодки тормозного барабана необходимы в случае износа колодок, дефектов самих колодок, а также в некоторых случаях, когда самокат не работает удовлетворительно с существующими колодками из-за низкого качества колодок. Итак, давайте посмотрим на процесс замены тормозного барабана на тормозную колодку самоката.

Процесс замены тормозных колодок.

Даже начинающий скутер, который не справится с ремонтом оборудования, сможет заменить тормозные колодки самостоятельно.

Мы рекомендуем вам прочитать следующие статьи, прежде чем приступить к восстановлению барабанного тормоза:

Наиболее распространенные барабанные тормоза можно увидеть на заднем колесе самоката, мы рассмотрим его. Управление передним колесом принципиально не отличается. Давайте посмотрим на весь процесс ремонта, чтобы:

Снятие заднего барабанного тормоза.

Разместите самокат на ровной твердой поверхности. Используйте центральную поддержку. Глушитель обычно не позволяет снять заднее колесо скутера, поэтому мы продолжаем снимать глушитель. Это очень просто. Снимите два болта, которые крепят глушитель к картеру двигателя. А также два штифта, прикрепленных к цилиндру. Если заднее колесо оснащено плотно прилегающим пластиковым крылом, которое предотвратит демонтаж колеса, крыло также следует снять. Теперь откручиваем колесную гайку. Снимите заднее колесо с оси. После снятия гайки необходимо только снять ее с пазов на валу. Снимаем тормозные колодки. Они удерживаются только за счет натяжения двух пружин, которые крепятся к кулачку и эксцентрику. Тщательно осмотрите внутреннюю часть ступицы колеса (которая касается тормозов). Если сам барабан изношен, замена только одного вкладыша не поможет. Внутренний диаметр барабана определяется производителем каждой модели скутера и указан в инструкции по эксплуатации. Если внутренний диаметр превышает предел, необходимо заменить диск колеса. Проверьте толщину тормозные колодки на подушках. Если прокладки изношены сверх предела, указанного в инструкции по эксплуатации самоката, подушки необходимо заменить

Обратите внимание, что вам нужно менять две панели одновременно, а не одну, если она изношена. Замена задних тормозных колодок

Замена задних тормозных колодок

Снятие колеса HORS MOTORS 056.

Это видео было обработано в видеостволе YouTube () скутер

Сделай сам.

Задняя сборка барабанный тормоз.

Соберите в обратном порядке. Сначала поверните метку на кулачке в направлении оси заднего колеса.
Износ индикатора износа колодок, расположенного на пазах эксцентрикового вала, следует вернуть к отметке на эксцентрике.
Теперь установите индикатор износа и рычаг на пазы, совмещая эксцентриковую канавку с эксцентриковым гнездом.
Обязательно смажьте кулачок и кулачок небольшим количеством смазки перед установкой колодок. Смазочные материалы должны быть сведены к минимуму для предотвращения попадания прокладок на рабочую поверхность во время работы. Жир на подушках в будущем значительно снизит качество барабанного тормоза.
Если на колодках (колодках) и внутри тормозного колпака (на ступице колеса) видны какие-либо следы грязи, протрите их тканью, смоченной растворителем или минеральными спиртами.
Замените тормозной трос и затяните регулировочную гайку так, чтобы свободный зазор ручки колесного тормоза на колесе составлял 10-20 мм.

READ Как Снять Задний Бампер На Поло Седан

В вашем браузере отключен JavaScript

Уже не раз было сказано, что проводить техническое обслуживание своего мотоконя и вовремя менять изношенные мотозапчасти и детали на новые, следует регулярно. Регулярно значит каждый сезон. Это касается и дискового тормоза, правильное техобслуживание которого позволяет избежать многих неприятностей, которые порой случаются на дороге.

Основные операции обслуживания дискового тормоза

Контроль за уровнем тормозной жидкости. В случае нехватки (уровень ниже требуемого) – пополнение.
Осмотр тормозных колодок. Если их состояние даже визуально можно определить как неудовлетворительное, следует немедленно произвести замену.
Осуществление проверки магистрали, а также всех механизмов на момент повреждений.
Контроль за толщиной тормозного диска. Как только мотозапчасть достигает своего минимального значения, сразу же необходимо осуществить замену. Гранично минимальное значение указывается на самом тормозном диске.

Дисковый тормоз основывается на гидравлике, поэтому его конструктивные особенности и принцип действия ничуть не похож на своего барабанного собрата, который приводится в боевую готовность колодками и тросом. Такой мотозапчасти как трос в дисковом тормозе нет: его заменила тормозная жидкость, основной параметр которой – это очень низкий коэффициент сжатия.

Основные эксплуатационные требования к дисковому тормозу

Тормозная жидкость заливается в специальный бачок на руле, и оттуда распространяется по всей магистрали. Ее параметры со временем сильно изменяются, поэтому следует регулярно заливать свежую. Если этого не сделать вовремя, то эффективность всей системы тормозов резко снижается, а, следовательно, и безопасность при езде. Довольно часто из-за износа диска или колодок в контур попадает вода или воздух. Последствия от этого могут быть самыми плачевными.
Эксплуатируя свой скутер, следует регулярно проверять уровень тормозной жидкости: она должна четко соответствовать специальным меткам, нанесенным снаружи или внутри бачка. Резервуар для нее может быть как пластиковым, так и металлическим. Причем последние имеют в своей конструкции специальное небольшое окошко, через которое удобно проверять соответствие уровня требуемым показателям. Пластиковые резервуары, впрочем, не менее удобны в эксплуатации, так как они сами являются полупрозрачными, и позволяют четко определять текущий уровень тормозной жидкости.
Как только уровень опустился ниже граничной отметки, жидкость необходимо долить. Если этого не сделать, то в контур обязательно попадет воздух и работоспособность тормозов снизится в разы. А все из-за того, что воздух отлично сжимается, и затраченное усилие уходит как раз на это. Чтобы восполнить недостающее количество, следует открутить крышку бачка (иногда она может быть прикреплена винтами) и убрать находящуюся под ней мембрану (прокладку). Свежую тормозную жидкость следует лить до тех пор, пока уровень не поднимется до самой верхней метки. Затем прокладка и крышка бачка монтируются на свои места. Процедура довольно простая, главное не забывать почаще заглядывать в бачок с тормозной жидкостью.
Очень желательно использовать только ту марку тормозной жидкости, которую рекомендует производитель конкретного скутера. Для удобства маркировка требуемой тормозной жидкости наносится на крышку бачка, что не позволит забыть, если, например, руководство по обслуживанию скутера где-то затеряется.
Нередко происходят случаи, когда уровень тормозной жидкости уменьшился очень резко. Такого при правильной работе системы быть не должно, и это первый признак того, что в контуре имеется утечка. Обязательно необходимо проверить тормозной шланг, так как именно он наиболее часто выходит из строя. Он может просто треснуть или ослабиться в креплении. В первом случае, его необходимо заменить, а во-втором – просто подтянуть.
Специалисты рекомендуют один раз в несколько сезонов менять тормозную жидкость в системе полностью, так как она со временем вбирает в себя большое количество влаги (даже из воздуха) и теряет более половины своих технических параметров.
Тормозную жидкость нельзя покупать в больших емкостях и долго хранить про запас. Если емкость окажется неплотно закрытой (или вообще открытой), то все характеристики тормозной жидкости сведутся к нулю и ее использование в дальнейшем становится даже опасным.
Тормозные колодки имеют свойство со временем изнашиваться, поэтому периодически на них нужно посматривать, визуально измеряя их толщину. То же самое касается и накладок. Их гранично допустимое значение толщины не должно опускаться ниже 0,2 см.

Процесс разборки

Приступая к нему, особенно, если это делается в первый раз, желательно записывать каждое свое действие или фотографировать. Это убережет от неправильного сопоставления деталей, что может вывести мотовездеход из строя после ремонта своими руками.

После демонтажа необходимых деталей, следует провести их последовательную диагностику и выявить, какие именно элементы и соединения нуждаются в том, чтобы провести ремонт.

Далее необходимо воспользоваться инструкциями насчет квадроциклов или найденными специфическими рекомендациями. По окончании представленного этапа рекомендуется в строго определенном порядке установить абсолютно все детали до полноценной сборки механизма.

Замена передних тормозных колодок на квадроцикле CFMOTO

Тормозные колодки – это расходник для квадроцикла, они изнашиваются очень быстро. В зависимости от условий катания колодок может хватить и на 300 км, и даже меньше. А если кататься по сухой погоде и не лезть в грязь, то колодки ходят более тысячи км. Но рано или поздно ваш квадроцикл при нажатии на тормоз перестанет активно замедлять скорость, а колесо станет издавать скрип. Это значит, что колодки закончились. Вообще, по инструкции их меняют при остаточной толщине накладок менее 2 мм. Поэтому периодически нужно снимать колёса и производить осмотр – особенно если планируется длительная поездка.

Передние тормозные колодки на всех квадроциклах CFMOTO одинаковые и имеют каталожный номер 9010-0808A0. Колодки продаются парой, поэтому для замены на двух колёсах (а замена проводится одновременно) потребуются два комплекта, то есть, 4 колодки.

Инструмент понадобится следующий:

домкрат
ключ на 17 для снятия колеса
ключ на 13 – желательно два, накидной и с трещоткой
ключ-шестигранник на 6
струбцина для вдавливания поршня

Очевидно, что сначала надо снять колесо.

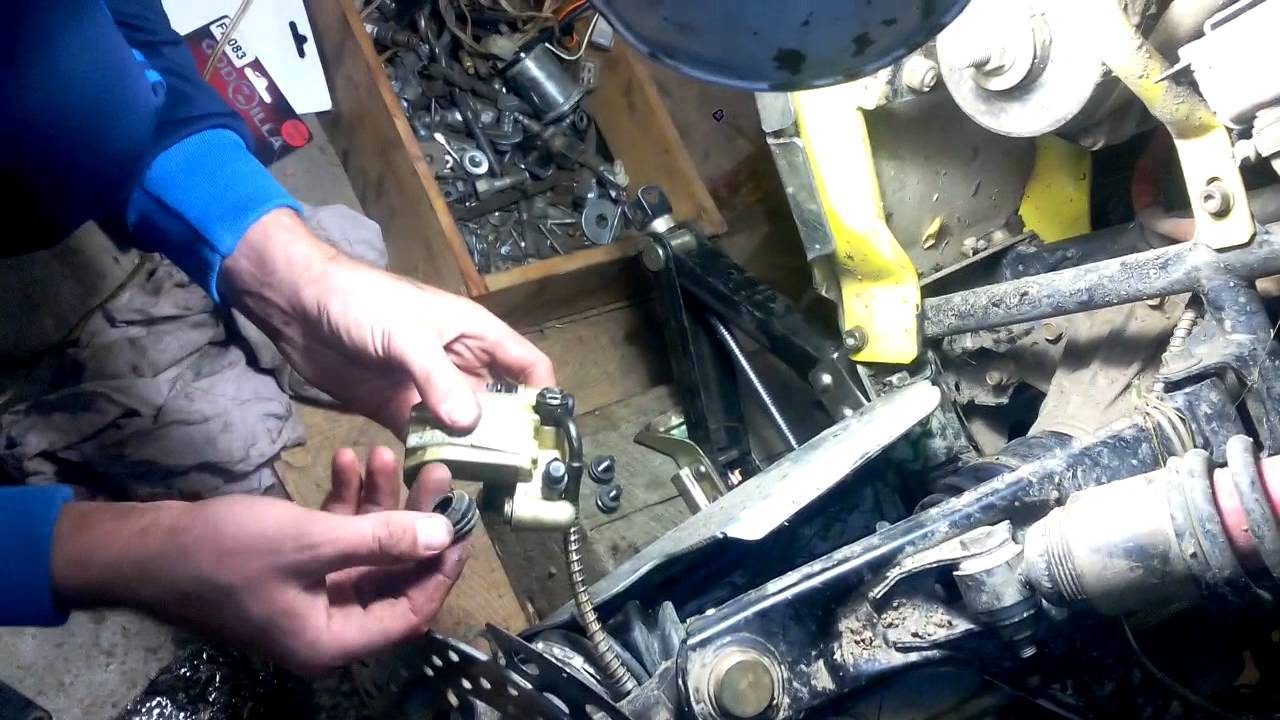

Вот, собственно, тормозной суппорт.

Шестигранником выкручиваем направляющую втулку колодки.

Теперь ключом на 13 страгиваем и выкручиваем верхний болт крепления суппорта. Болт сидит на фиксаторе резьбы, поэтому потребуется усилие.

Те же действия проводим с нижним болтом.

Всё, суппорт больше ничто не держит, и он легко снимается со своего места.

Отводим в сторону и снимаем переднюю колодку.

И точно так же снимаем заднюю

Внимание: не потеряйте пружину, находящуюся в правой (на фото) части суппорта внутри. Эта пружина прижимает колодки и не даёт им дребезжать

Вот на такой красоте я ездил, колодки сточены в ноль

Но на них я проехал порядка 1200 км, так что это очень неплохой результат. А всё из-за того, что в этом году не было грязи, и колодки почти не расходовались

Вот на такой красоте я ездил, колодки сточены в ноль. Но на них я проехал порядка 1200 км, так что это очень неплохой результат. А всё из-за того, что в этом году не было грязи, и колодки почти не расходовались.

Осмотрите тормозной поршень – если его поверхность имеет следы ржавчины или грязи, всё это нужно очистить с помощью WD-40 и ветоши. У меня поршень в порядке, ничего с ним делать не нужно.

Теперь надо утопить тормозной поршень обратно в суппорт. Проще всего это сделать с помощью струбцины. Но если её в доме нет, можно упереть две отвёртки крест-накрест в противоположный упор на суппорте и вдавить так. В общем, способов много.

Осталось лишь установить первую колодку.

Затем вторую. Не забудьте проконтролировать наличие пружины.

Теперь надо прикрутить на место втулку

Здесь важно действовать аккуратно, не допуская защемления дальней колодки торцом втулки. Колодка не должна быть прижата втулкой, она должна свободно ходить

Вам потребуется чуть нажать на колодку, чтобы она «впустила» в себя втулку

Вам потребуется чуть нажать на колодку, чтобы она «впустила» в себя втулку.

Закручиваем болты, под конец хорошо затянув их ключом.

Вот и всё, операция по замене колодок закончена. То же самое теперь нужно повторить на втором колесе.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Источник

Слив тормозной жидкости

Чтобы прокачать тормоза, потребуется сначала открутить крышку, которая закрывает тормозной бачок. Далее нужно оценить, сколько тормозной жидкости находится внутри. Чаще всего ее требуется долить. В бачок наливают тормозную жидкость до самых его краев.

Внутри системы не должно быть пузырьков воздуха. Поэтому периодически нужно контролировать жидкости в бачке. При необходимости состав доливают.

На штуцер надевают подготовленную трубочку для слива. Второй конец опускают в заранее подготовленную емкость. Далее нужно попросить напарника выжать ручку тормоза. Ее отпускать не рекомендуется до завершения работы. В некоторых моделях квадроциклов потребуется выжать педаль. Штуцер нужно открутить на 1/8 оборота (иногда больше, в зависимости от модели), а также заранее приготовить ключ на 8.

Далее нажимается тормозная ручка, и в этот момент штуцер закручивается. Ручку отпускают, а затем процедуру проводят снова. При этом количество жидкости внутри бачка постоянно контролируют. При необходимости новый состав доливают в систему.

Спустя какое-то время напарник скажет, что ручка (или педаль) до упора провалились в своем посадочном месте. Однако и в этот момент отпускать ее нельзя. После полученной от напарника информации потребуется закрутить сливной штуцер.

Процедуру выполняют несколько раз. Это нужно делать до того момента, пока в подготовленную емкость не польется чистая (новая) тормозная жидкость. В ней не должно быть пузырьков воздуха. Если они есть, новый состав был залит не до самого верха бачка. Это нужно учесть, меняя в системе тормозную жидкость.

Как прокачать тормоза на квадроцикле. Обслуживание

Главная → Обслуживание → Как прокачать тормоза на квадроцикле.

Admin
17.03.2017
16726
прокачка тормозов на квадроцикле

Если вы заметили снижение эффективности дисковых тормозов на вашем квадроцикле, мы рекомендуем немедленно проверить целостность тормозных колодок, дисков и шлангов; если с ними все в порядке, то, скорее всего, вам необходимо прокачать тормоза на квадроцикле.

Процедура прокачки предельно проста, но потребует терпения, внимательности и наличия напарника. Помните, что от правильности ваших действий зависит ваша жизнь и жизнь пассажира, поэтому постарайтесь очень внимательно отнестись к этой процедуре. И если вы не уверены, что сможете правильно выполнить прокачку тормозной системы, лучше обратитесь в сервисный центр.

Принцип прокачки задних и передних тормозов принципиально ничем не отличается, поэтому мы даем общие сведения.

Иногда тормозные контуры на квадроцикле разделены, то есть существует два тормозных бачка: один отвечает за передние колеса, второй — за задние, но нередко вся тормозная система питается от одного бачка — переднего или заднего.

Виды тормозных бочков.

Задний тормозной бочок квадроцикла (располагается на раме).

Передний бачок квадроцикла (расположен на руле).

Вот так выглядит сливной штуцер.

Для проведения манипуляции по прокачке тормозов на квадроцикле нам потребуются:

Отвертка;
Шланг и емкость для слива старой тормозной жидкости (идеально подойдет трубка от медицинской капельницы);
Гаечный ключ (чаше всего на 8);
Тормозная жидкость (Обратитесь к инструкции вашего квадроцикла. Универсальной жидкостью считается DOT3 – DOT4);
Напарник;

Откручиваем крышку тормозного бачка, если требуется, то доливаем тормозную жидкость до краев.

Помните, в системе не должно быть пузырьков воздуха, поэтому в процессе постоянно контролируйте уровень тормозной жидкости в бачке и при необходимости доливайте ее.

Надеваем на штуцер трубочку и опускаем ее в подготовленную емкость, просим напарника выжать и не отпускать педаль или ручку тормоза, а сами в это время на 2-3 оборота откручиваем сливной штуцер.

После того, как напарник сообщит вам, что ручка или педаль тормоза провалилась до упора (ручку тормоза не отпускать), вы закручиваете сливной штуцер. Система закачивает новую жидкость и избавляется от старой.

Данную процедуру необходимо повторить несколько раз, до тех пор, пока в емкость для слива не потечет новая светлая тормозная жидкость без пузырьков воздуха. Постоянно следите за уровнем жидкости в бачке.

Прокачайте каждый суппорт по очереди. По окончанию процедуры поставьте крышку бачка на место, убедившись в целостности резиновой прокладки.

Если вы меняли тормозной суппорт или шланги, и в системе совсем не осталось тормозной жидкости, мы рекомендуем залить жидкость в бачок и дождаться, пока она самостоятельно достигнет суппорта (штуцер должен быть открыт), на это может потребоваться несколько часов.

Если весь воздух вышел, жидкость обновилась, а педаль по-прежнему «ватная», возможно, воздух попал в цилиндр суппорта, тогда требуется слегка открутить крепление тормозного шланга и выпустить воздух.

При нажатии на педаль или ручку тормоза при правильно произведенной прокачке вы должны чувствовать умеренную твердость

Внимание! Перед выездом обязательно проверьте, зажимают ли диск тормозные колодки, а первые километры проезжайте с особой осторожностью, проверяя работу тормозов на маленькой скорости

Некоторые фото, использованные в статье: Тарас Мыцканюк.
