Замена подшипников сцепления на скутере

Можно ли ездить с шумом и гулом в вариаторе

Подшипник вариатора шумит при появлении неисправности, и сам по себе гудеть не перестанет. Если ничего не предпринимать и игнорировать проблему, узел со временем рассыпается, что приводит к неполадкам всего механизма вариатора.

В результате приходится ремонтировать коробку передач и тратить большую сумму на ремонт.

Если с вариатором вдруг возникнут проблемы, справиться помогут специалисты из «Центра по ремонту вариаторов №1». Получить дополнительную информацию можно по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из всех регионов страны.

Как снять заднее колесо на скутере: хонда дио разные модели

Всем привет!

Зима подходит к концу и самое время приступить к подготовке техники к мотосезону. Первое, что нужно сделать — это посмотреть состояние и износ колес. Проверить, не спустили ли колеса, оценить высоту протектора. И если вы решили, что износ большой, то можно заказать покрышку недорого через интернет или купить в магазине по приемлемой цене, так как еще не сезон.

В этой статье я подробно объясню, как снять заднее колесо на скутере, в каких ситуациях без этого не обойтись. На Honda dio покажу все действия снятия, а затем монтажа заднего колеса на свое место. Объясню, как я делаю это на практике, так как имею большой опыт общения с мототехникой.

В каких случаях необходимо снять заднее колесо

1. ремонт покрышки и балансировка колеса
2. замена колодок и ремонт заднего тормоза
3. замена сальника, подшипников и шестеренок редуктора

Необходимый инструмент

Замену колеса на хонда дио сделать несложно. Даже неопытный новичок не спеша справится с задачей за 20 – 40 минут.

Для этого нужен скромный набор инструментов:

— шестигранные головки на 24, 12, 10

— вороток и небольшой удлинитель для воротка.

Если потребуется шиномонтаж покрышки и вы сами захотите ее отремонтировать, то еще понадобятся следующие инструменты:

— металлический колпачок для выкручивания ниппеля (золотника),

— тиски для сдавливания покрышки и снятия ее с посадочных мест колесного диска,

— 2 – 3 мотоциклетные монтажки для демонтажа покрышки,

— компрессор для накачивания бескамерной покрышки, а если покрышка с камерой, то достаточно обычного насоса.

Приступаем к делу

Перед началом ремонта скутер желательно помыть.

Затем устанавливаем скутер на подножку на ровную и твердую поверхность.

Сначала снимаем выхлопную трубу. Например, у старых моделей хонда дио, таких как af 18 и af 27, для этого убираем багажный отсек вместе с сидушкой.

После откручиваем две гайки от цилиндра и два болта от двигателя и снимаем глушитель. Начиная с af 34 до последних моделей Honda, а также у моделей Suzuki багажный отсек с сидушкой снимать не надо, доступ к откручиванию приемной трубы глушителя есть снизу возле центральной подножки.

Отсоединяем глушитель от цилиндра. Для этого откручиваем две гайки с помощью головки на 10 и воротка с удлинителем, предварительно смазав резьбу шпилек проникающей смазкой.

Откручиваем два боковых болта крепления глушителя диаметром 8 мм с помощью шестигранной головки на 12 и снимаем трубу.

Обязательно проверьте состояние уплотнительного кольца между цилиндром и глушителем. Оно должно быть целое, без следов прогара. А если есть дефекты уплотнительного кольца, то его лучше заменить на новое, или промазать соединение при сборке высокотемпературным герметиком.

Чтобы не испортить резьбу при откручивании, обрабатываем ось и гайку заднего колеса смазкой — жидкий ключ или WD-40.

После этого ставим задний ручной тормоз на защелку, а если его нет, то завязываем зажатую ручку заднего тормоза тряпкой или веревкой, что есть под рукой.

Если колесо проворачивается, то можно сверху надавить на багажник и зафиксировать им колесо.

Отпускаем ручной тормоз, ослабляем гайку регулировки заднего тормоза

и аккуратно, раскачивая на оси, стягиваем колесо.

После устранения всех неисправностей, не забудьте обработать шлицевое соединение колеса литолом или смазкой шрус. Это поможет в следующий раз гораздо легче демонтировать колесо при необходимости.

Ставим все на место

Ставим все снятые детали в обратной последовательности.

Устанавливаем колесо на шлицы вала главной передачи. Регулируем и зажимаем ручной тормоз, максимально затягиваем гайку крепления колеса.

На четырехтактных скутерах сначала можно выкрутить масляный щуп, если он мешает.

Слегка накручиваем гайки на шпильки цилиндра.

Устанавливаем на место глушитель, зафиксировав его боковыми болтами.

После этого затягиваем гайки цилиндра с небольшим усилием головкой на 10 и окончательно затягиваем боковые болты головкой на 12.

Сильно затягивать их не нужно, так как можно испортить резьбу в алюминиевом корпусе двигателя.

Вот такая длинная, подробная вышла инструкция для тех, кто хочет сам снять заднее колесо на скутере и установить его обратно. Уверен, что мой опыт будет полезен мотовладельцам на практике.

Подписывайтесь на наш блог!

До встречи!

Замена подшипников редуктора скутера

В большинстве моделей скутеров подшипники располагаются в одинаковых места, приведем пример снятия и установки подшипников на Honda Dio. Первым делом следует вытянуть старые подшипники, которые туго запрессованы в корпус редуктора. В большинстве случаев для снятия придется найти съемник.

Очень важно аккуратно проводить снятие старых деталей и не задеть важные части редуктора. На скутере Honda Dio в редукторе установлены три подшипника:

• на корпусе;
• на промежуточном валу;
• на крышке редуктора.

Крайне важно не порвать прокладки на редукторе, в магазинах их найти крайне сложно. В противном случае можно изготовить ее самостоятельно из паранита или плотного картона

Процесс замены проводиться следующими действиями:

1. Скутер устанавливаем на бок для лучшего доступа к редуктору, при необходимости снимаем пластик;
2. После проводиться демонтаж старых подшипников;
3. Установка новых проводиться предварительным нагревом посадочного места, при этом сами подшипники нужно охладить;
4. Проверяем целостность всех прокладок, при повреждении меняем, делаем самостоятельно или заливаем место прокладки качественным герметиком.
5. В ближайшие 100-300 км после замены рекомендуется поменять масло в редукторе.

Устройство заднего колеса скутера

Рассмотрим устройство заднего колеса одного из китайских скутеров в деталях:

Шина пневм. заднего колеса 100/60-12″, резина

Колодки тормозные, задние (комплект)

Пружина стяжная (растяжение) заднего тормоза

Пружина возвратная (растяжение) заднего тормоза

Индикатор износа тормозных колодок, сталь

Гайка с фланцем ребрист.M6х1.0мм, сталь

Эксцентрик заднего тормоза, сталь

Болт с фланцем M6х1.0х30мм, сталь

Гайка самоконтрящаяся М14х1.5, сталь

Рычаг эксцентрика заднего тормоза, сталь

Колпачок вентиля колеса, пластик

Колпак декоративный диска заднего колеса, пластик

Источник

Снятие

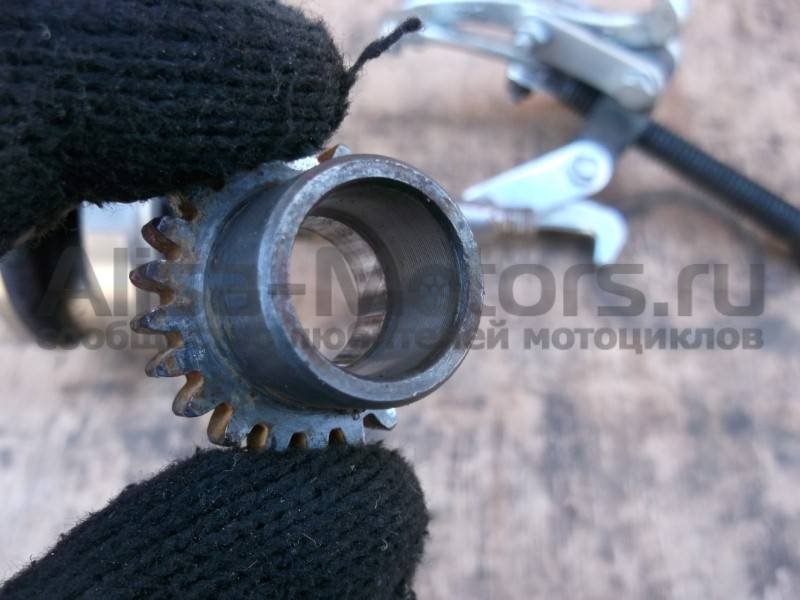

Звездочки привода масляного насоса и цепи ГРМ, которые мешают снятию коренных подшипников можно снять обычным автомобильным трех или двухлапым съемником. Я использую трехлапый так как он у меня как бы есть и работать им более удобно.

Если бы у меня его не было, то я бы все звездочки и подшипники снял бы при помощи только одного съемника. А покуда съемников у меня навалом, использую, что мне более удобно.

Шестерня привода масляного насоса сидит на цапфе не всей своей внутренней поверхностью, а лишь малой частью в виде проточки. Снимается с вала очень легко, буквально от небольшого усилия.

Цапфа коленчатого вала в месте посадки звездочек имеет утолщение.

Звездочку привода цепи ГРМ простым съемником, которым я сдергивал шестерню привода масляного насоса подцепить не получиться. Так как она посажена близко к подшипнику и лапы съемника зацепами упираются в подшипник и не дают зацепить звездочку.

Для снятия звездочки привода цепи ГРМ лучше всего использовать обычный двухлапый автомобильный съемник с фиксирующей скобой.

Звездочка привода цепи ГРМ сидит на цапфе всей внутренней поверхностью, снимается легко.

Звездочки сняты и дальнейшей работе уже ничего не мешает. Осталось самое сложное — снять подшипники. Основная сложность заключается в том, что подшипники сидят вплотную к щеке коленчатого вала и их никак не поддеть.

В продаже есть специальный съемник вернее целый набор, который позволяет зацепить и снять практически любой подшипник, но стоит он очень дорого. Я было хотел его купить, но передумал: отдавать несколько рублей (около 8 000) за инструмент, который будет использоваться от силы несколько раз в год — не слишком рациональный вариант вложения денег.

Поэтому, наморщил я мозг и сделал следующее: для того чтобы защитить рабочие поверхности коленчатого вала от брызг я взял кусок жести, вырезал в нем полоску, одел его на коленчатый вал, на цапфу одел кусок не нужной трубы и приварил к подшипнику большую шайбу.

Потянул за шайбу съемником и вуаля!!!

Тоже самое я проделал и со вторым подшипником.

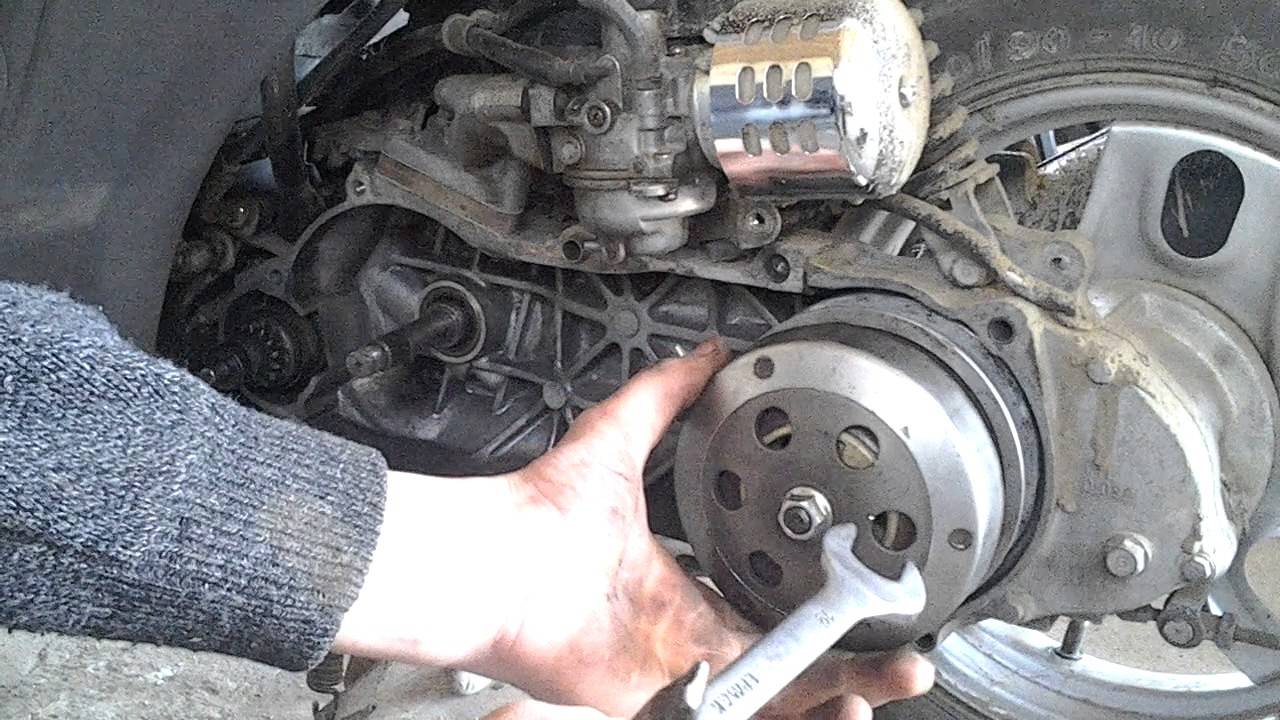

Центробежное сцепление

Сцепление так же, как и прочие узлы трансмиссии, после увеличения мощности двигателя нуждается в обязательной перенастройке. Момент срабатывания сцепления, также, как и вариатор — обычно настраивают на значение оборотов, соответствующее максимальному крутящему моменту. Таким образом, обеспечивается наиболее эффективное троганье с места и разгон. Если сцепление будет срабатывать раньше этого момента, двигателю просто не хватит мощности и момента, чтобы стронуть скутер с места, если позже — мы снова получим рывки и провалы в динамике разгона, плюс потерю части рабочего диапазона двигателя, который останется в «холостом» секторе тахометра. Настройка сцепления осуществляется подбором жесткости пружин, стягивающих колодки. Сцепление работает по инерционному принципу: вращаясь, благодаря центробежной силе, колодки расходятся и прижимаются к «колоколу» — ведомому барабану сцепления. Пружины, в свою очередь, противодействуют расхождению колодок, таким образом, изменяя жесткость пружин (заменяя пружины на более жесткие или мягкие) мы можем регулировать момент срабатывания сцепления

Важно помнить, что все пружины должны быть одинаковой жесткости, в противном случае, колодки будут работать с перекосом, изнашиваться неравномерно, их может даже заклинить или наоборот, сцепление будет недовключаться и буксовать на ходу

Процесс настройки сцепления достаточно трудоемкий, так как невозможно теоретически рассчитать оптимальный момент срабатывания, ведь у большинства скутеристов нет динамометрического стенда, который «нарисует» графики мощности и крутящего момента. Так что придется несколько раз разбирать-собирать сцепление, чтобы найти именно те пружины, которые обеспечат наилучшую динамику. Для облегчения этой трудоемкой процедуры существует так называемое регулируемое сцепление, в котором можно при помощи винтов изменять предварительное поджатое пружин, тем самым изменяя их жесткость. Кроме того, такая система позволяет не только единожды настроить сцепление, но и практически полностью исключить отрицательные эффекты, которые вызывает неравная жесткость обычных пружин (которая в той или иной степени практически всегда присутствует).

Колодки сцепления тоже иногда заменяются на тюнинговые. Такая замена позволяет сделать момент трогания более резким и быстрым. Разумеется, подобная модернизация не лучшим образом сказывается на комфорте, но является неоспоримым преимуществом с точки зрения улучшения динамики скутера. Кроме того, поскольку колодки сцепления выполняют роль центробежных грузов для самих себя, иногда заменой колодок на аналогичные, но с большей или меньшей массой, удается более точно настроить механизм, особенно, когда не хватает диапазона поджатия пружин регулируемого сцепления, или нет подходящих пружин нужной жесткости для обычного, нерегулируемого сцепления.

Виды

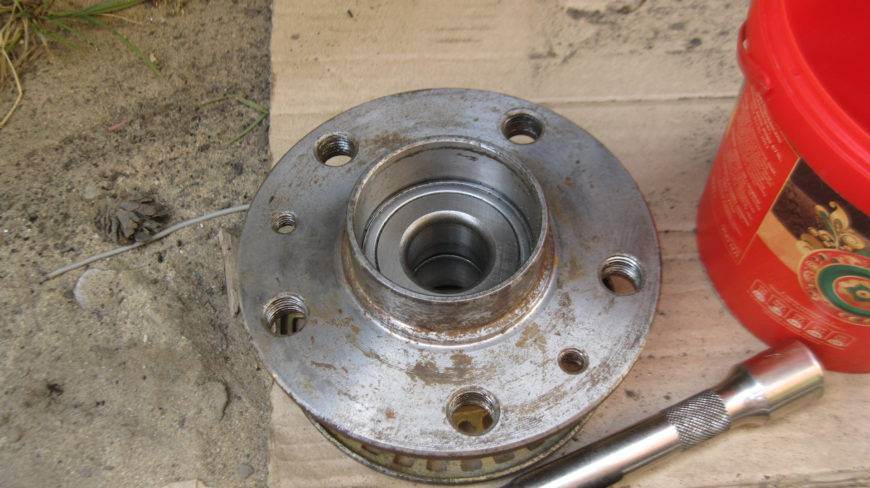

• Для всех ведомых колес. Для управляемых: систему монтируют на передних дисках для заднеприводных машин. Для неуправляемых: элемент монтируют на задние диски транспортного средства, однако с передним приводом.
• Для всех ведущих колес. Для неуправляемых: часть авто монтируется на ведущих осях заднеприводных машин. Для управляемых: важный узел монтируется на переднем мосту машин с передним и полным приводом.

Эти механизмы делают разборными и монолитными, что влияет на возможность их ремонта.

• Монолитная конструкция. При поломке роликоподшипника потребуется купить всю деталь в сборе, поскольку замена ее отдельных составляющих будет просто невозможна.
• Разборная конструкция. В этом случае будет возможность извлечь роликоподшипник или другие составляющие механизма, а затем их заменить.

Замена подшипников редуктора скутера

В большинстве моделей скутеров подшипники располагаются в одинаковых места, приведем пример снятия и установки подшипников на Honda Dio. Первым делом следует вытянуть старые подшипники, которые туго запрессованы в корпус редуктора. В большинстве случаев для снятия придется найти съемник.

Очень важно аккуратно проводить снятие старых деталей и не задеть важные части редуктора. На скутере Honda Dio в редукторе установлены три подшипника:

• на корпусе;
• на промежуточном валу;
• на крышке редуктора.

Крайне важно не порвать прокладки на редукторе, в магазинах их найти крайне сложно. В противном случае можно изготовить ее самостоятельно из паранита или плотного картона. Процесс замены проводиться следующими действиями:

Процесс замены проводиться следующими действиями:

1. Скутер устанавливаем на бок для лучшего доступа к редуктору, при необходимости снимаем пластик;
2. После проводиться демонтаж старых подшипников;
3. Установка новых проводиться предварительным нагревом посадочного места, при этом сами подшипники нужно охладить;
4. Проверяем целостность всех прокладок, при повреждении меняем, делаем самостоятельно или заливаем место прокладки качественным герметиком.
5. В ближайшие 100-300 км после замены рекомендуется поменять масло в редукторе.

В вашем браузере отключен JavaScript

Даже самая маленькая деталь в устройстве скутера выполняет свою, порой очень важную, функцию. Например, подшипники колеса скутера, несмотря на свой небольшой размер и простоту конструкции, фактически обеспечивают комфортное передвижение транспортного средства. Ведь вращение — основное движение в большинстве систем такого транспортного средства (колес, коленчатого вала, руля, редуктора) обеспечивают разные виды подшипников:

• конические;
• радиальные;
• шариковые;
• роликовые;
• игольчатые.

Рассмотрим более подробно устройство подшипников колес скутеров.

Переднее колесо любой модели скутера вращается благодаря специальным колесным подшипникам, которые рассчитаны на весь срок службы данной мото техники. Смазка этого узла находится внутри закрытого контура подшипника и не подлежит замене на протяжении всего срока эксплуатации колеса.

В отличие от переднего, заднее колесо вращается с помощью подшипников вала редуктора, которые находятся в картере вариатора. Данная система смазки требует постоянного контроля, систематической замены и доливания масла.

Симптомы износа колесных подшипников и их диагностика

При износе или повреждении подшипников переднего или заднего колес управляемость скутера снижается, причем происходит это плавно и незаметно. Определить явный износ удается только при езде на значительной скорости и при выполнении маневров (обгона, поворота или разворота). Если колесо плохо слушается руля, скутер заносит или водит из стороны в сторону при нормальной (не изношенной) резине, то необходимо проверить в первую очередь исправность подшипников переднего и заднего колес.

Чтобы произвести диагностику переднего колеса нужно:

• установить скутер на центральную опору;
• приподнять перед, чтобы колесо оказалось в подвешенном виде;
• провернуть колесо несколько раз по ходу;
• покачать само колесо из стороны в сторону.

Если при таких манипуляциях колесо идет туго, слышны посторонние звуки (стук, скрежет, шум, треск), а при покачивании есть наличие люфта – наверное, повреждены подшипники.

Аналогично следует проводить и диагностику заднего колеса, однако при наличии тех же характерных симптомов заменять придется подшипники вала редуктора (для большинства моделей скутеров).

Замена подшипника переднего колеса скутера

Самая распространенная схема расположения колесных подшипников — на распорной втулке, поэтому процесс их замены будем рассматривать именно на этом примере.

Чтобы заменить оба подшипника переднего колеса нужно:

• установить скутер на основную подножку;
• приподнять переднее колесо так, чтобы оно не касалось земли;
• демонтировать переднее колесо, предварительно отсоединив от него элементы тормоза и других систем;
• обязательно нужно снять тормозной диск, так как при дальнейших манипуляциях он может быть поврежден;
• расположить колесо на столе или другой плоской поверхности;
• зафиксировать колесо так, чтобы оно не скользило по поверхности, но двигалось по кругу;
• вооружиться металлическим пробойником или просто старой отверткой и молотком;
• упереть пробойник во внутреннюю обойму втулки и нанести по нему точный резкий удар молотком;
• постукивать нужно по всему выступу втулки, при этом двигаясь по кругу;
• извлечь с обратной стороны выбитый подшипник вместе с втулкой.

Аналогично выбивается и другой подшипник, после чего необходимо промыть и прочистить внутренние поверхности колеса. После очистных процедур можно приступать к установке новых подшипников.

Для этого необходимо установить распорную втулку на свое место и запрессовать оба подшипника по очереди с помощью головки подходящего размера. При этом инструментальная головка должна воздействовать только на наружную обойму. После проведенного монтажа обязательно следует установить новый сальник ступицы, ведь от его состояния напрямую зависит длительность службы подшипника.

Колесо с новыми подшипниками можно устанавливать на скутер и проводить монтаж всех отсоединенных прежде систем. Результатом проделанной работы является то, что:

• отсутствует люфт;
• колесо отлично крутится и не «заедает»;
• отсутствует шум, стук, скрежет и другие посторонние звуки;
• в разы улучшилась управляемость скутером.

Замену подшипников переднего колеса скутера необходимо проводить примерно после каждых 15 — 18 тысяч километров пробега. Новые подшипники должны соответствовать параметрам и техническим характеристикам снятых со скутера. Лучше всего использовать оригинальные подшипники, но если таких никак не достать — можно использовать качественные аналоги. Также не стоит покупать такие детали, бывшие в употреблении или на рынке автомобильных запчастей — такие подшипники имеют очень сомнительное качество.

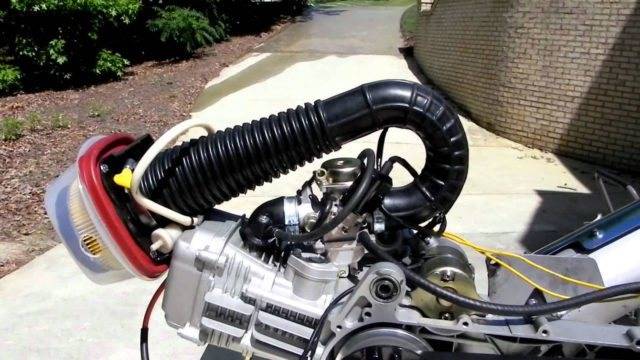

Тюнингованный мотор на скутере

Рано или поздно любой владелец задумывается о тюнинге мотора, чтобы увеличить его мощность. Однако это не дает полноценного улучшения нужных характеристик. Да, скутер быстрее разгоняется, везет больший вес, но скорость остается прежней. Число оборотов двигателя, обеспечивающее один поворот ведущего колеса, остается без изменений. Кроме того, стандартные настройки сцепления, при увеличении мощности мотора, становятся неприемлемы. Сцепление начинает пробуксовывать, ведь создаваемая сила трения рассчитана на стандартную мощность мотора.

В обоих случаях необходима настройка трансмиссии (редуктора, сцепления):

1. Настройка сцепления заключается в подборе пружин, отжимающих колодки от диска, а также в подборе самих колодок. Более тяжелые колодки с большей площадью поверхности накладок обеспечат большую силу трения. Это позволяет передавать больший крутящий момент. Такое сцепление будет надежно работать даже при увеличенной мощности двигателя.
2. Настройка редуктора заключается в изменении передаточного числа. Шестерни заменяются на тюнинговые.

Сегодня тюнинговые запчасти, в том числе шестерни, можно найти без проблем. При изменении передаточного числа один оборот колеса обеспечивается меньшим количеством оборотов двигателя. Тюнингованный мотор в состоянии дать такую мощность. При равных оборотах двигателя ведущее колесо тюнингового скутера делает больше оборотов, поэтому скорость развивается выше. Передаточное число можно изменить и с помощью настройки цепного привода.

О тюнинге мотора рано или поздно задумывается любой владелец

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

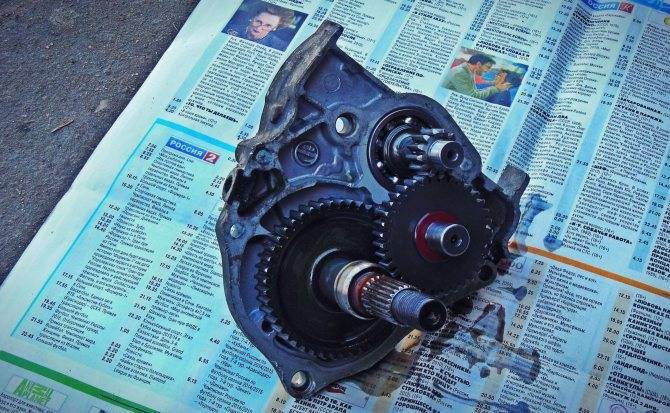

Разбираем редуктор

Смотрим состояние подшипников. Они должны быть целыми и вращаться свободно, без заеданий, без осевых и радиальных люфтов. Валы не должны болтаться. Если есть дефекты, то меняйте подшипники вместе с сальниками не раздумывая. Лучше ставить родные японские.

На выходном вале (на который надевается колесо) подшипник вытащить сложно. Нужен специальный съемник или придется снимать двигатель для выпрессовки подшипника.

Но можно сделать проще. Отцепить трос заднего тормоза. Взять паяльную лампу или туристический баллончик газа с горелкой и подогреть редуктор снаружи.

Корпус расширится, и подшипник выходного вала вместе с сальником легко выйдет при помощи молотка и удлинителя от набора головок.

Также легко выйдет из подогретой крышки редуктора входной вал с подшипником.

Замена подшипников переднего колеса

На переднем колесе процесс замены куда проще, на большинстве моделей скутеров подшипник расположен на распорной втулке. После снятия колеса и при наличии тормозного диска, достаточно установить и зафиксировать колесо максимально надежно с возможностью вращаться по кругу. Далее нам понадобиться пробойник либо упрощенный аналог — отвертка и молоток. Следующий этап — нанесение точного и сильного удара по пробойнику, расположенному во внутренней стороне втулки. Стучать нужно по всему периметру втулки, чтобы она равномерно выходила с колеса. Вместе со втулкой будет демонтирован подшипник, который и требуется заменить.

Источник

Замена подшипников переднего колеса

На переднем колесе процесс замены куда проще, на большинстве моделей скутеров подшипник расположен на распорной втулке. После снятия колеса и при наличии тормозного диска, достаточно установить и зафиксировать колесо максимально надежно с возможностью вращаться по кругу. Далее нам понадобиться пробойник либо упрощенный аналог — отвертка и молоток. Следующий этап — нанесение точного и сильного удара по пробойнику, расположенному во внутренней стороне втулки. Стучать нужно по всему периметру втулки, чтобы она равномерно выходила с колеса. Вместе со втулкой будет демонтирован подшипник, который и требуется заменить.

источник

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник

Устройство подшипников в колесе скутера

Подшипник заднего колеса скутера выполняет одну задачу — вращение. Качество и конструкция подшипника должна выдерживать самые сложные нагрузки и стабильно работать в течение всего срока жизни скутера. Вне зависимости от расположения в переднем или заднем колесе, подшипник рано или поздно может получить износ. В таком случае существенно теряется управляемость скутера, пропадает динамика разгона. Особенно заметна неисправность при обгоне, резких маневрах, наборе максимальной скорости. В таких случаях руль начинает водить, сложно управлять скутером, причем состояние резины и других важных элементов нормальные.
