Cистема смазки (смазочная система) и её неисправности

Диагностика давления масла.

Горит лампочка давления масла на холостых оборотах двигателя. Это первый тревожный симптом. Но может быть не всё еще потеряно. Причиной низкого давления масла в двигателе может быть очень простой и легко устраняемой.

Самая дальняя точка от масляного насоса головка блока двигателя. Естественно  на коромыслах или на распревалу если он расположен в головке блока. Образуется самое низкое давлене. Но для нормальной работы двигателя оно должно присутствовать. Поэтому если даже просто открыть заливную пробку в клапанной крышке. Детали головки тщательно смазываются. При работающем двигателе будут видны брызги масла. Если их нет значит масло поступает с низким давлением. И уже даже по этому факту можно судить о том что в масляной системе неисправность. И уже можно судить о том почему загорелась лампа давления масла.

Но может быть и такое что неисправен датчик давления масла. Лампочка загорается . а детали головки блока смазываются обильно. Можно просто попробовать заменить датчик. Но будет более правильно, если измерить давление при помощи механического манометра.

Необходимо найти где находится датчик давления масла. Открутить его. На его место установить механический манометр. Он точно покажет давление масла в масляной системе. Давление масла ниже 0,2 Нм на холостых оборотах. Означает наличие неисправности.

Любую неисправность в двигателе необходимо начинать со снятия поддона. В первую очередь, конечно необходимо убедиться  в исправном состоянии маслоприёмника и мест соединения с насосом. Отсутствие трещин, грязи состояние уплотнений. Если все в порядке. Проверяются вкладыши коренных и шатунных шеек коленвала. Это можно сделать при помощи калиброванной пластиковой проволоки . Откручивается крышка коренных и шатунных подшипников ставится между шейкой коленвала  и вкладышем пластиковая проволока. Крышка закручивается с усилием, предназначенным для данной модели двигателя. Крышка снова снимается. И по ширине полученного пятна можно судить о величине  образовавшегося зазора. Он не должен превышать более 0,15 мм. Измерение это можно назвать условным. Потому что шейка коленвала изнашивается не равномерно. Износ образует овал. По поперечному сечению шейки вала. Поэтому данное измерение может дать приблизительное представление о износе. И  условно исключить или подтвердить причину неисправности.  Для того чтобы двигаться дальше в поиске неисправности.

Износ  распредвала и гидрокомпенсаторов.

Устройство системы смазки двигателя предполагает размещение распредвала в головке блока. Величина износа также проверяется при помощи пластиковой проволоки . Он не должен превышать  0,1 мм.

Если устройство системы смазки двигателя  предполагает размещение  рапредвала в блоке двигателя.  Можно попробовать  просунуть щуп между шейкой распредвала и втулкой. Если щуп походит, то износ недопустимый для дальнейшей работы. При наличии шатунов сделать это будет трудно. Но как вариант.

О потере масла в валах коромысел можно судить по износу втулок . Коромысла не должны болтаться влево вправо на валу

Стук гидрокомпенсаторов говорит о утечки давления в них.

Конечно более точная картина будет видна при полной разборке двигателя. И все подобные измерения не могут дать точного ответа на вопрос о износе двигателя. Единственное почему можно провести эти измерения, только  для того чтобы обнаружить причину не связанную с износом. Такую как нарушение уплотнений, трещины. Возможно масляный насос вышел из строя или заклинил редукционный клапан в одном положение. В результате чего  масло с магистрали высокого давления сбрасывается в обратку.

Устройство системы смазки двигателя имеет различные конструкции. Правильно определить причину неисправности можно . Зная конструкцию и схему. Но если двигатель прошел более 150 тыс км дело скорее всего в износе.

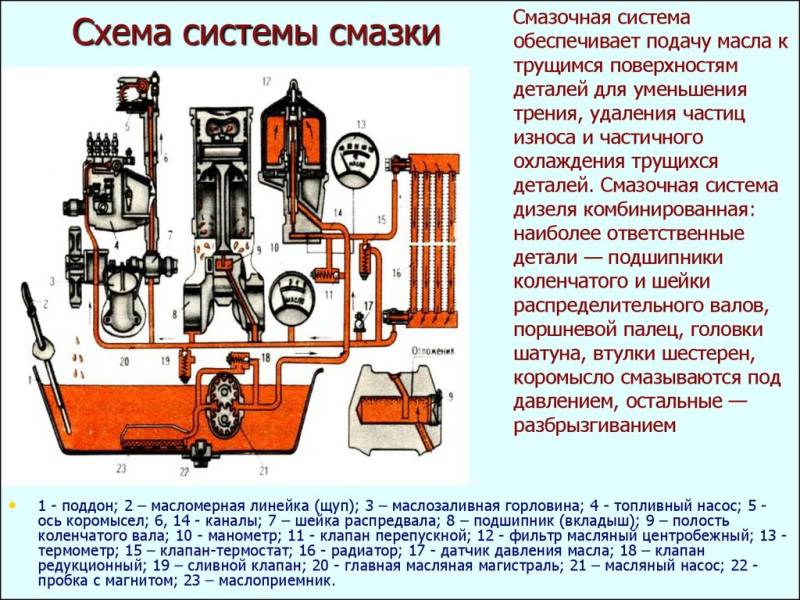

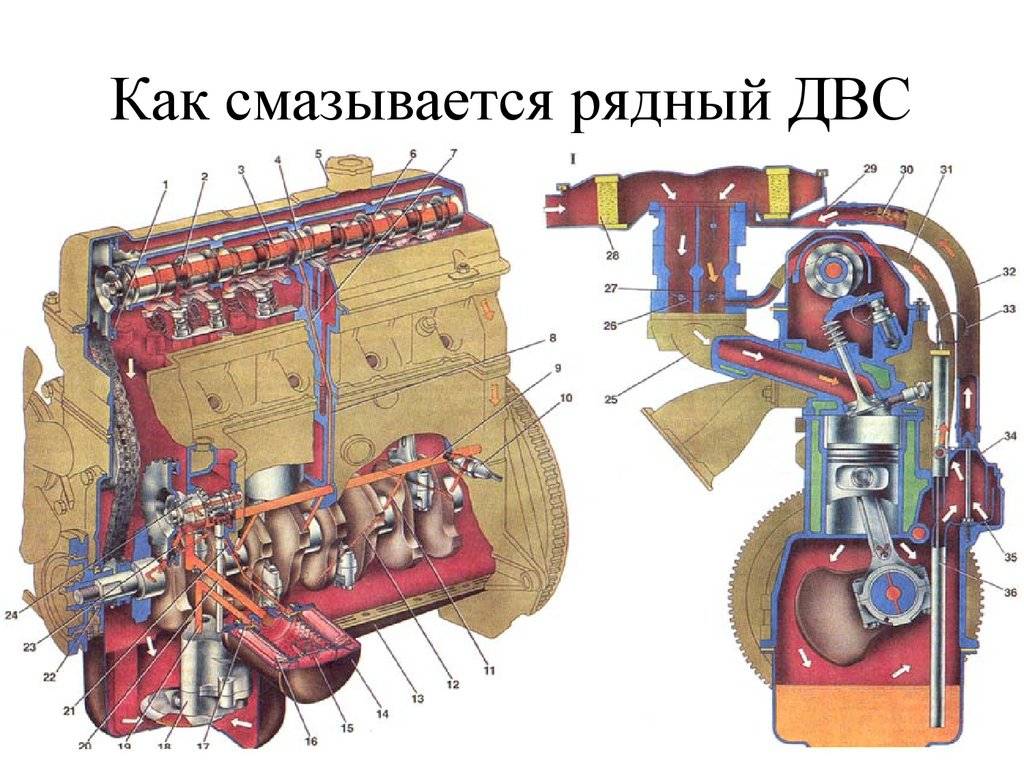

Работа смазочной системы

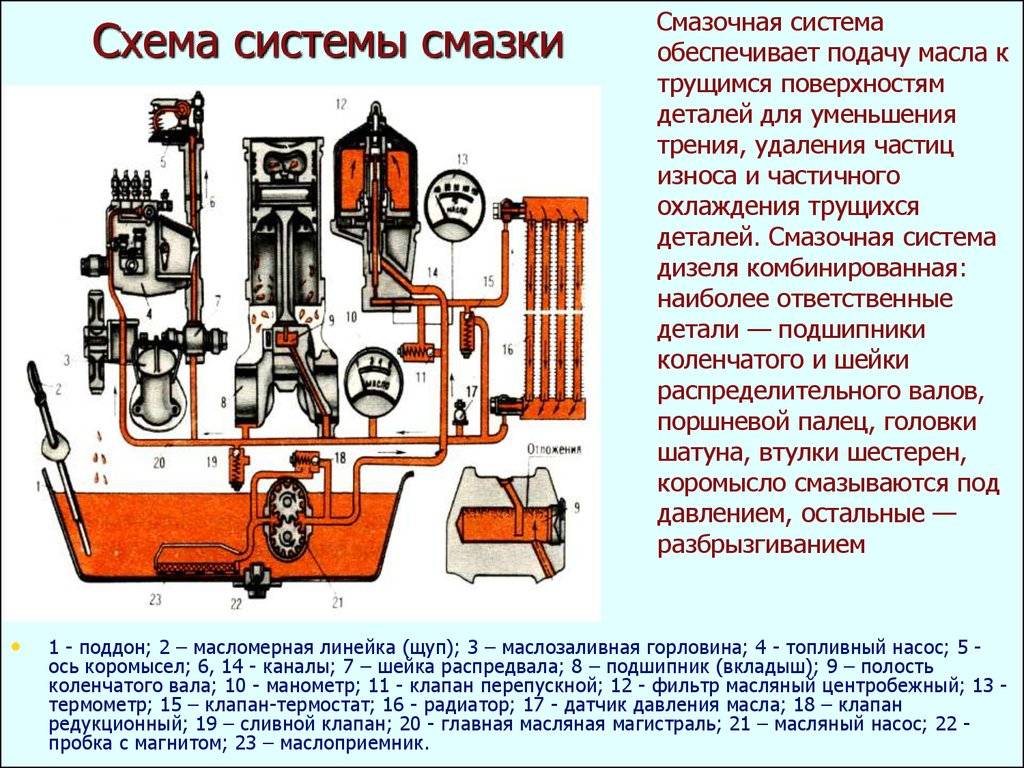

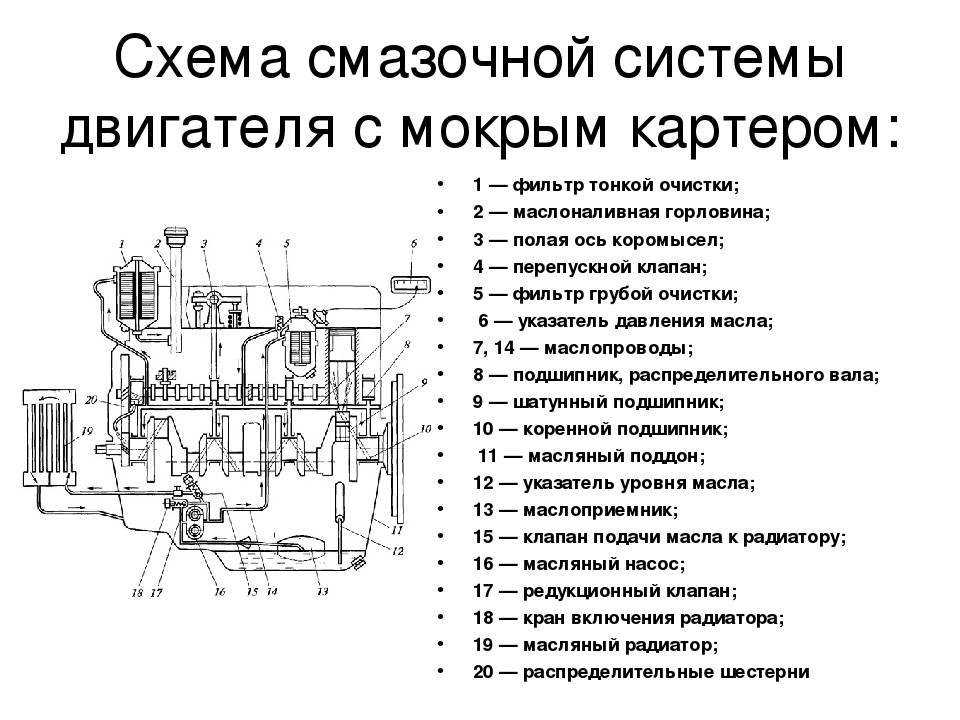

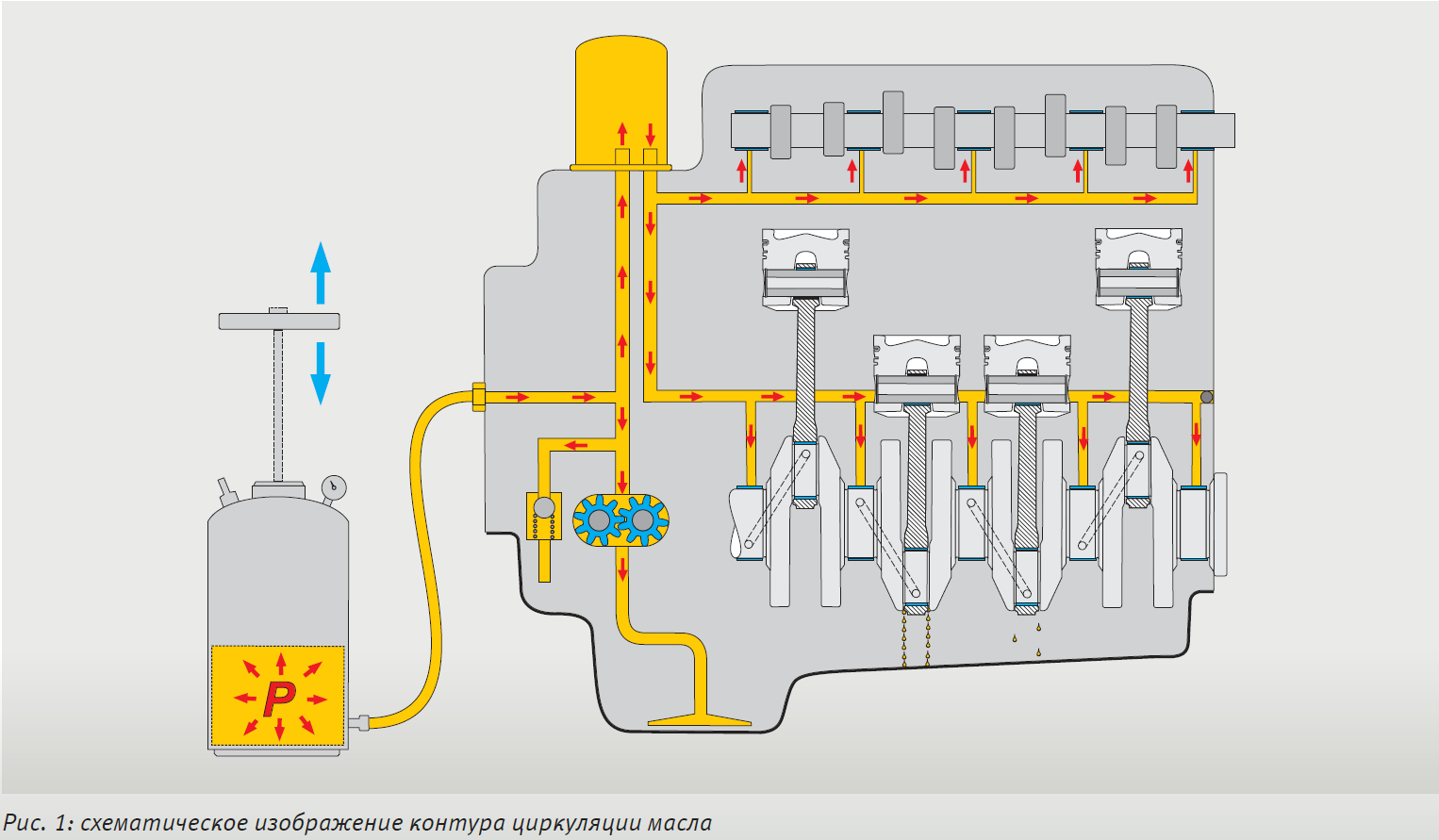

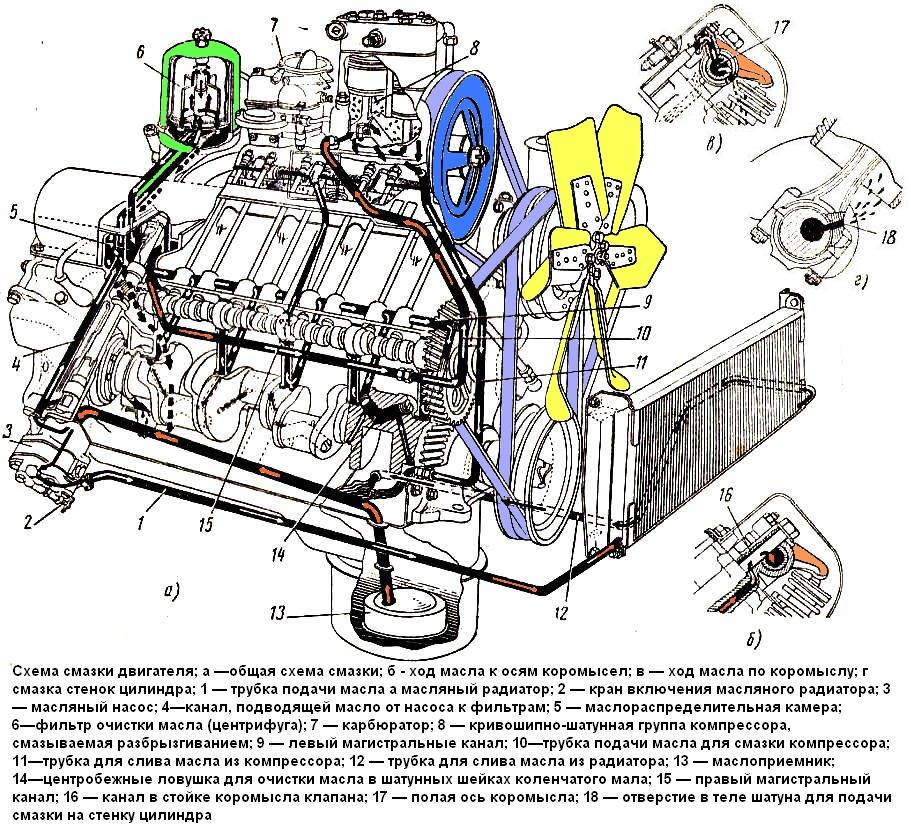

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль. Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов. В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно. При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр. Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

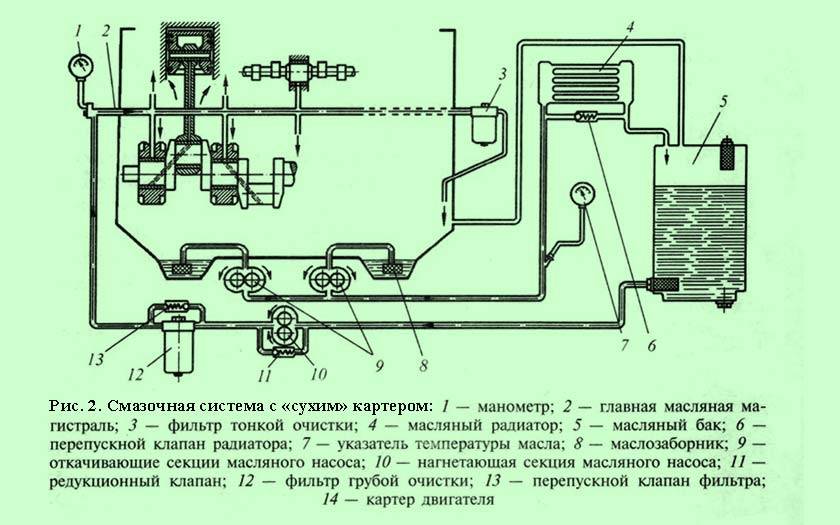

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

• неполнопроточного (параллельного) фильтра тонкой очистки масла;
• смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор. К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Как предотвратить сбои смазки двигателя?

Без сомнения, лучший способ избежать проблем со смазкой двигателя автомобиля — это поддерживать профилактическое обслуживание в актуальном состоянии. Повреждения, вызванные неправильной смазкой, часто намного дороже для владельца транспортного средства, чем замена масла — не говоря уже о том, что ремонт гораздо сложнее.

Замена масла должна производиться в соответствии с режимом работы транспортного средства, эта информация содержится в руководстве по эксплуатации и подразделяется на нормальные и суровые условия использования.

То есть, даже если транспортное средство пробежало менее 10 тыс. км за 12 месяцев, необходимо заменить масло. Если автомобиль эксплуатируется в тяжелых условиях эксплуатации, период обмена сокращается вдвое.

Как и у любого химического вещества, смазочное масло для авто имеет срок годности. Вот почему для обеспечения смазки двигателя продукт должен быть заменен в течение этого периода времени.

Также важно выбрать правильный тип смазки двигателя для автомобиля. Например, руководство производителя, обычно доступное в Интернете, может содержать подробную информацию о соответствующей вязкости по SAE

Подавляющее большинство распространенных неисправностей авто связано с неадекватным обслуживанием. К сожалению, все еще часто можно встретить людей, которые не уделяют должного внимания таким важным процессам, как частая замена масла.

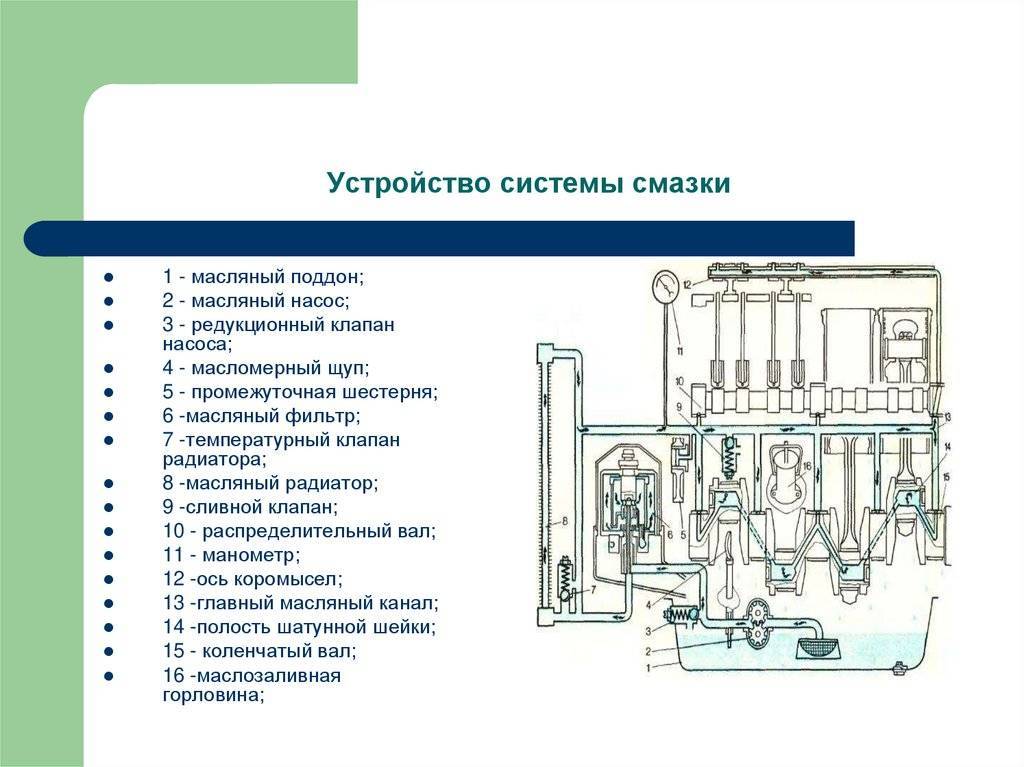

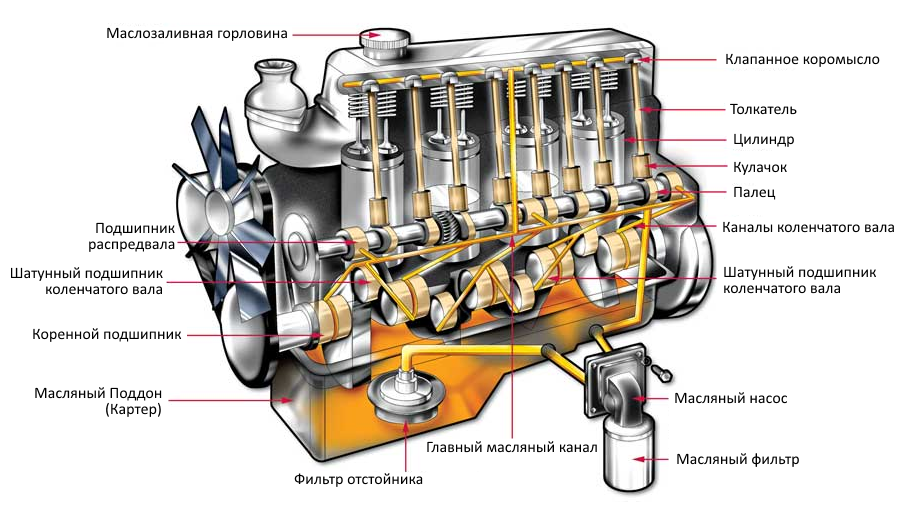

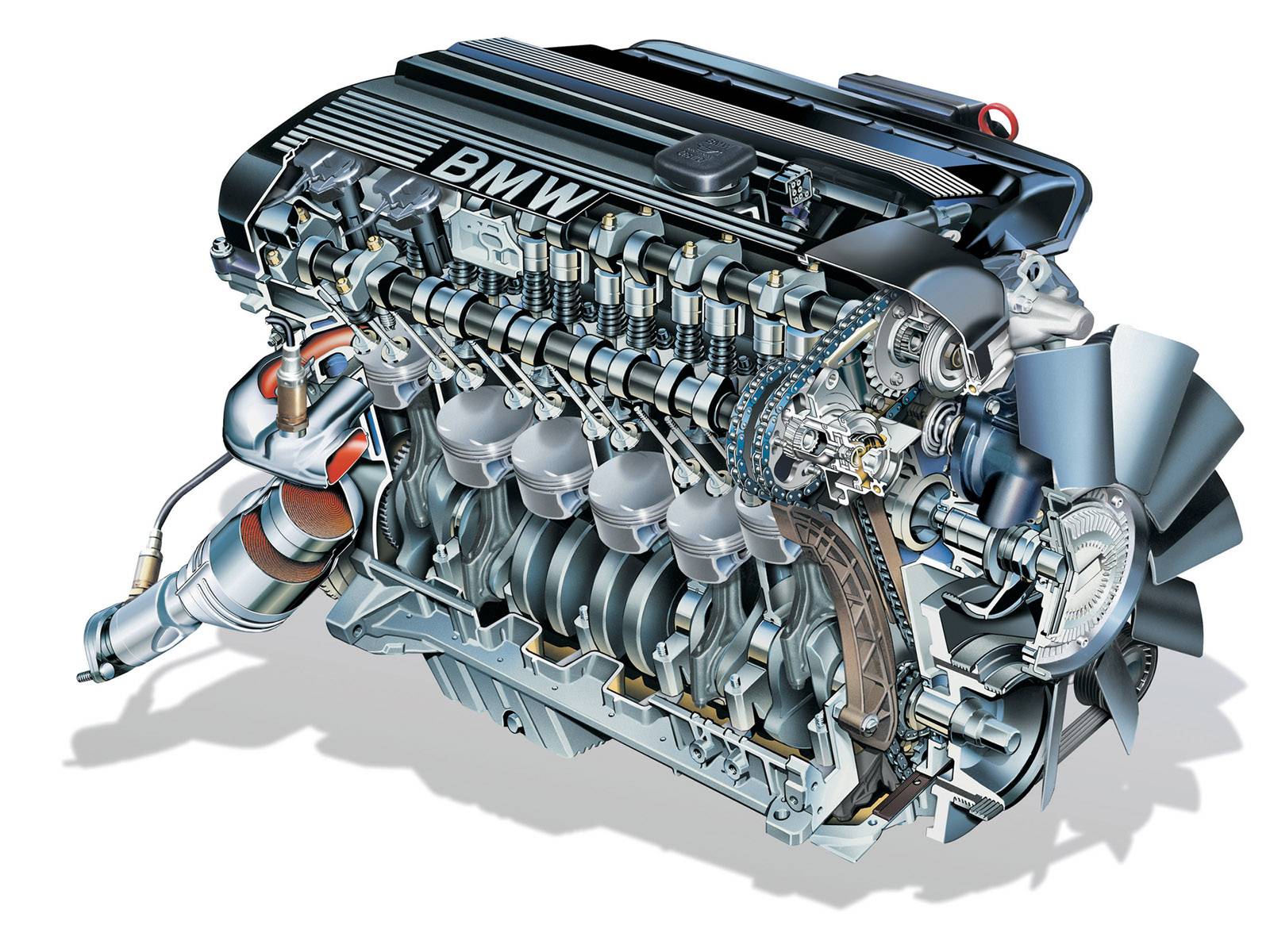

Устройство системы смазки двигателя

Разберем назначение и работу отдельных узлов.

1. Маслонасос нагнетает давление в магистралях, с его помощью жидкость попадает из поддона в масляный фильтр, и в очищенном виде распределяется по системе. Насос соединен с коленчатым валом двигателя, и работает сразу после старта.
2. Сливное отверстие для осушения картера при замене масла.
3. Маслозаборник – раструб, с помощью которого жидкость всасывается в насос. Расположен в нижней части картера, чтобы не допустить масляного голодания при снижении уровня.
4. Перепускной клапан возвращает смазку в поддон картера, если проходимость загрязненного фильтра нарушает нормальную циркуляцию.
5. Точки распыления на рабочие узлы (своеобразные форсунки для создания масляного тумана). При засорении точек распыления нарушается режим смазки, поэтому в жидкости не должно быть нерастворимого мусора (он остается в картридже фильтра).
6. Маслопровод. Он может быть выполнен в виде трубок, или специальных каналов в корпусе двигателя. Шлаковые отложения нарушают проходимость каналов, поэтому в смазку добавляются моющие присадки.
7. Заливная горловина (показана условно). С ее помощью производится долив, или замена жидкости.
8. Клапан (кран) масляного радиатора. В летнее время открывается, для дополнительного охлаждения.
9. Радиатор охлаждения смазки. Присутствует не во всех моделях автомобилей.
10. Масляный фильтр. Представляет собой металлический цилиндр, способный выдержать высокое давление. Внутри расположен фильтрующий картридж из специальной бумаги или синтетических материалов.

Для контроля за состоянием системы, в нее интегрирован ряд датчиков:

• температуры;
• давления;
• в некоторых конструкциях – уровня;
• чистоты фильтра (тот же датчик давления, только расположенный непосредственно на фланце фильтрующего элемента).

При нормальном функционировании в двигателе поддерживается постоянное давление. Нарушение работы системы приводит к резкому увеличению износа, температуры деталей, и заклиниванию двигателя.

Обратите внимание
Как видно из схемы работы, замена масла на «магические» присадки, которые якобы позволяют работать «на сухую», не может обеспечить всего функционала жидкости. Поэтому не следует экспериментировать с подобной химией.

Уровень масла в системе

Ни в коем случае нельзя позволять маслу превышать определенный заданный уровень в поддоне картера, ведь это может привести к различным неисправностям и поломкам, в частности выходу из строя накачивающего агрегата. Для этого предусмотрен отдельный элемент, именуемый масляным щупом.

На нем имеется две отметки, одна отвечает за минимум масла в поддоне, другая за допустимый максимум, который позволяет содержать система. Естественно, оптимальным считается промежуточный показатель. Если же масляная жидкость находится на нижней отметке, детали смазываются недостаточно, если на верхней, система быстро загрязняется, а расход жидкостей, в том числе топлива, увеличивается.

Неисправности системы смазки двигателя

Неисправности системы смазки двигателя

Понижение давления масла при любой частоте вращения коленчатого вала

Неисправен указатель или датчик давления масла. Убедиться в исправности контрольной лампы (указателя давления масла) и датчика. Отключить провод от датчика давления масла и замкнуть его на «массу». Если лампа загорится при включенном зажигании, заменить датчик. Если лампа не загорится, проверить контактные провода или заменить контрольную лампу.

Загрязнение маслоприемника. Заедание редукционного клапана в открытом положении (ослабление натяга пружины). Слить масло из картера двигателя. Снять масляный поддон и очистить маслоприемник и редукционный клапан от загрязнений и отложений. В случае уменьшения упругости пружины под нее следует подложить шайбу. Давление масла на эксплуатационном скоростном режиме должно быть 0,35–0,45 Мпа. При холостом ходе 0,05–0,09 Мпа.

Недостаточная вязкость масла. Проверить вязкость масла. Недостаточная вязкость может быть результатом разжижения масла бензином и загрязнения его продуктами износа.

Износ деталей масляного насоса. Снять масляный насос. После разборки промыть бензином детали и проверить их состояние. Замерить зазор в плоскости прилегания крышки к торцам шестерен. Зазор не должен превышать 0,15 мм. Замерить зазоры между шестернями, а также между шестернями и корпусом. В обоих случаях допускается зазор до 0,25 мм для автомобилей «Волга» и до 0,15 мм для «Жигулей». Если зазоры выходят за предельные значения, масляный насос заменить новым (рис. 18).

Рис. 18. Проверка износа масляного насоса.

Увеличение зазоров в подшипниках коленчатого и распределительного валов. Отремонтировать двигатель. Заменить вкладыши в коленных и шатунных подшипниках, а на автомобилях «Волга» также и втулки распределительного вала.

Внезапно исчезло давление масла

Контрольная лампа давления масла не горит после включения зажигания. Проверить цепь, идущую от датчика к лампе давления масла. Снять проводок с датчика и коснуться им «массы». Включить зажигание. Лампа горит – заменить датчик. Лампа не горит – проверить электрические провода и зачистить контакты. Если это не помогает, заменить лампу.

Контрольная лампа давления масла не гаснет после запуска двигателя или загорается во время движения. Немедленно заглушить двигатель. Убедиться в наличии необходимого количества масла в поддоне двигателя. Установить и устранить причину неисправности.

Вывернуть датчик давления масла. Прокрутить коленчатый вал стартером. Слишком слабая струя масла свидетельствует о засоре масляных каналов шламами и смолистыми отложениями. Слить масло в емкость. Не снимая масляного фильтра, залить промывочное масло до нижней отметки маслоизмерительного стержня. Запустить двигатель и дать ему проработать 10 мин при минимальной частоте вращения коленчатого вала. Слить промывочное масло. Заменить фильтр и залить свежее моторное масло, соответствующее сезону эксплуатации.

Перегрев двигателя. Уменьшить скорость движения. Остановиться. Устранить причины перегрева (см. главу «Двигатель перегревается»).

Из-за загрязнения заклинило редукционный клапан в открытом положении. На небольшой частоте вращения коленчатого вала давления масла нет. Снять масляный картер. Из масляного насоса извлечь редукционный клапан. Вычистить гнездо клапана. Продуть его сжатым воздухом. Поставить все детали на место.

Чрезмерное давление масла при прогретом двигателе

Засорение или заедание редукционного клапана давления в закрытом положении. Снять, очистить, промыть и проверить клапан. Включить масляный радиатор, если он есть.

Чрезмерная жесткость пружины редукционного клапана. Если при сжатии пружины на длину 20 мм потребовалось усилие более 65,5 Н, пружину заменить (ВАЗ-2106) (см. рис. 19). У автомобилей других моделей пружина редукционного клапана имеет другие характеристики.

Рис. 19. Проверка пружины редукционного клапана ВАЗ-2106.

Частичная или полная потеря пропускной способности фильтрующего элемента из-за загрязнения. Неочищенное масло поступает в двигатель через перепускной клапан фильтра, что может привести к задирам вкладышей коленчатого вала. Как можно быстрее заменить масляный фильтр, ибо неочищенное масло в случае загрязнения фильтрующего элемента, поднимаясь к клапану, по пути смывает с него грязь и несет ее в двигатель. (Предельное засорение фильтрующего элемента может наступить раньше срока замены масла в двигателе.)

Источник

Устройство автомобиля для чайников

Основными неисправностями системы смазки являются:

• повышенное или пониженное давление масла,
• подтекание масла через неплотности соединений,
• засорение фильтров тонкой и грубой очистки,
• нарушение герметичности сальников коленчатого вала,
• нарушение работы системы вентиляции картера.

Причины неисправностей системы смазки двигателя и способы их ремонта весьма разнообразны. Следует иметь в виду, что нормальная работа системы смазки обусловливает долговечность двигателя в целом. Даже кратковременное нарушение бесперебойного снабжения маслом трущихся поверхностей неизбежно приводит к серьезной поломке.

Контроль за давлением масла осуществляется по масляному манометру. Новые автомобили, кроме манометра, имеют еще контрольную лампочку, которая загорается при падении давления в системе ниже допустимого предела.

Повышенное давление масла в системе может быть вызвано высокой вязкостью масла. Несмотря на целый ряд положительных моментов, повышенная вязкость масла оказывает и отрицательное влияние на работу двигателя, ибо увеличиваются механические потери, то есть увеличивается скорость износа деталей, расход топлива и снижается эффективная мощность двигателя.

Таким образом, система смазки должна быть заправлена маслом определенной вязкости, рекомендуемой заводом-изготовителем. В виде исключения для двигателей с повышенной степенью износа подшипников коленчатого вала допускается применение масла более высокой вязкости. Вязкость определяется при помощи полевого шарикового вискозиметра и может находиться в пределах 6—20 cст при температуре 20°.

Пониженное давление масла в двигателе обычно бывает следствием увеличения зазоров в подшипниках коленчатого вала. Установлено, что при этом масло, проходя под давлением через зазоры, образует в картере густой масляный туман, который удаляется системой вентиляции картера. Кроме того, при нормальной эксплуатации двигателя одновременно возрастают зазоры и в цилиндро-поршневой группе. Поэтому понижение давления масла в системе сопровождается, как правило, повышенным расходом его на угар и унос. Отработанные газы приобретают синий оттенок. По этим признакам- легко установить истинную причину понижения давления.

При разжижении масла топливом или водой снижается его вязкость и понижается давление в системе. Топливо попадает в масло при неработающей свече или форсунке, а также вследствие повышенных зазоров в цилиндропоршневой группе.

Если вода просачивается в систему смазки через неплотности прокладки головки блока, необходимо подтянуть гайки крепления головки блока динамометрическим ключом, соблюдая правила подтягивания. При нарушении уплотнения гильз цилиндров заменяют уплотнительные кольца или прокладки. Блоки цилиндров, имеющие трещины, как правило, выбраковываются, а иногда подвергаются ремонту.

Наличие в масле топлива можно определить простейшими физико-химическими анализами пробы масла. При попадании топлива в масло необходимо уточнить, каким путем это происходит. В неработающем цилиндре топливо стекает по стенкам в картер. Неработающий цилиндр можно выявить способом последовательного отключения цилиндров. Если топливо попадает в систему смазки дизельного двигателя, необходимо снять крышки клапанных коробок и тщательно проверить места присоединения топливопроводов к форсункам. Затем пустить двигатель и дать ему поработать 3—4 мин. при 1700—1900 об/мин. Место пропуска топлива определяется по каплям топлива, которые появляются в соединениях топливопроводов. Если топливо не просачивается, но масло разжижается, необходимо снять форсунки и проверить их герметичность при помощи прибора.

В карбюраторном двигателе топливо может попадать в картер из-за разрыва диафрагмы топливного насоса. Обычно это сопровождается перебоями подачи топлива в карбюратор, поэтому по совокупности этих признаков неисправность нетрудно выявить.

Утечка масла через неплотности соединения трубопроводов, сальники, прокладки устраняется подтягиванием соединений на резьбе, заменой сальников или прокладок и других изношенных деталей.

Если в системе смазки при наличии масла и исправном указателе вообще отсутствует давление масла, двигатель необходимо немедленно остановить. Наиболее вероятной причиной резкого падения давления может быть повреждение масляной магистрали или привода масляного насоса. После выяснения причины неисправности производится соответствующий ремонт.

Удобный подбор и большой ассортимент: запчасти для спецтехники, гидравлика, буровые установки, гидромолоты.

‹ Уход за автомобилем в процессе эксплуатации Вверх

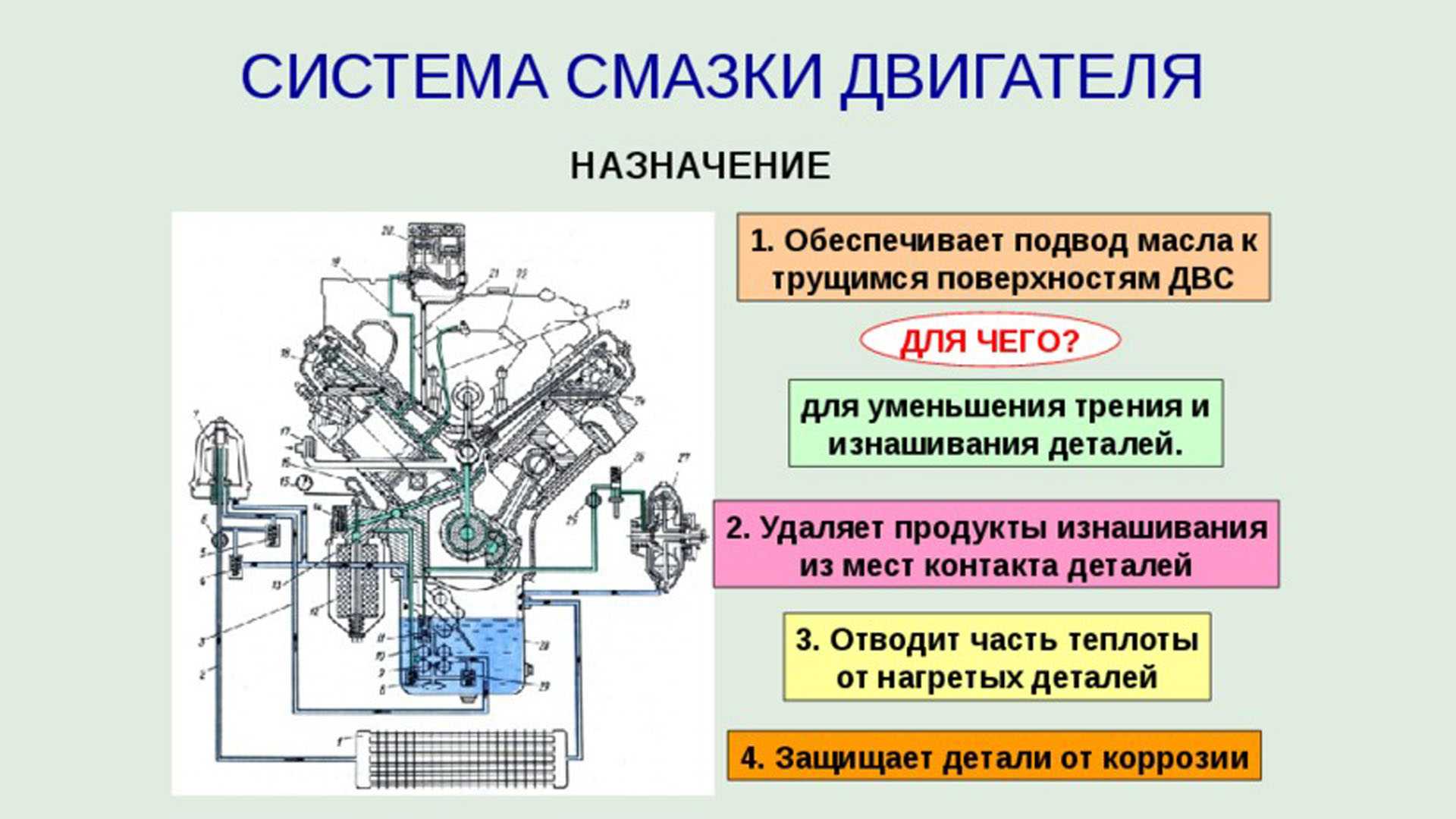

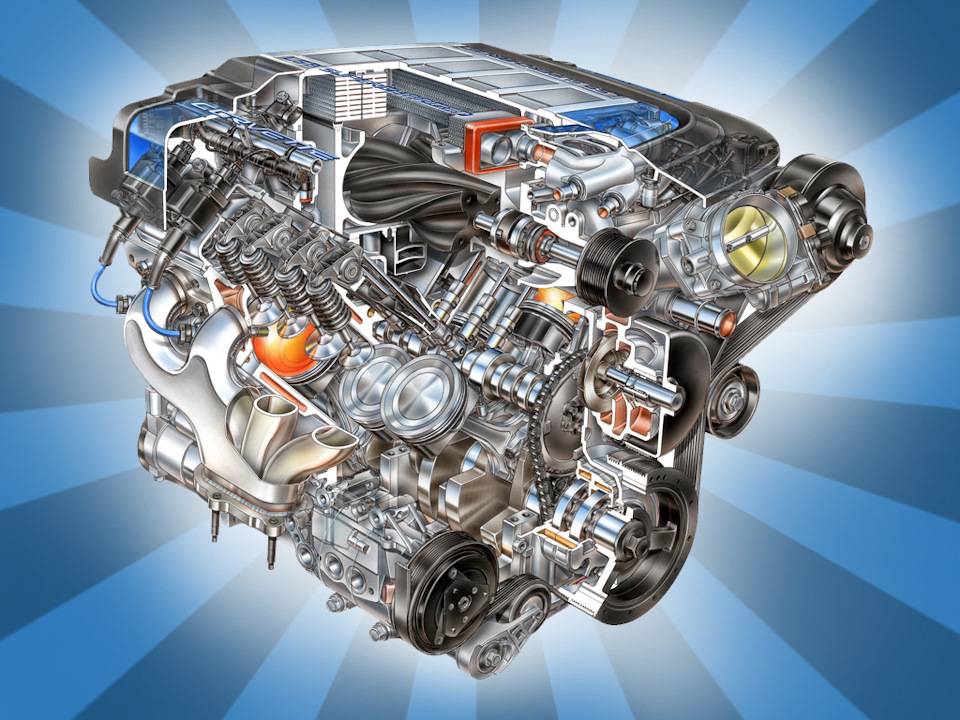

Назначение системы смазки двигателя

Любой двигатель внутреннего сгорания состоит из сотен деталей, большинство из которых (главным образом — детали КШМ и ГРМ) находится в постоянном движении друг относительно друга, а поэтому подвержены трению и износу.

Силы трения приводят к бесполезной затрате мощности двигателя, а в ряде случаев делают работу двигателя и вовсе невозможной — при трении детали нагреваются и расширяются, зазоры между ними уменьшаются и заполняются продуктами износа, и в результате происходит заклинивание.

Решает эти проблемы система смазки двигателя. Главное, что выполняет система смазки — заменяет «сухое» трение на «мокрое», в результате трение между трущимися деталями снижается на порядок, и двигатель может нормально работать.

Современная система смазки двигателя выполняет несколько функций:

• — Снижение сил трения между деталями;
• — Охлаждение деталей;
• — Удаление из зазоров продуктов износа деталей и частиц нагара;

— Защита поверхностей деталей от коррозии;

— Функции управления.

Функции охлаждения и удаления продуктов износа обеспечиваются тем, что масло в современных двигателях циркулирует, находится в постоянном движении, при этом очищается и охлаждается.

Антикоррозийные свойства обеспечиваются масляной пленкой, которая постоянно покрывает детали, а также разнообразными присадками, которые содержатся в моторных маслах.

Система смазки двигателя содержит несколько основных компонентов:

-Масляный поддон картера;

-Масляный насос;

— Масляный фильтр;

— Масляный радиатор ;

— Датчики давления и температуры масла;

— Редукционные клапаны;

— Масляная магистраль и масляные каналы.

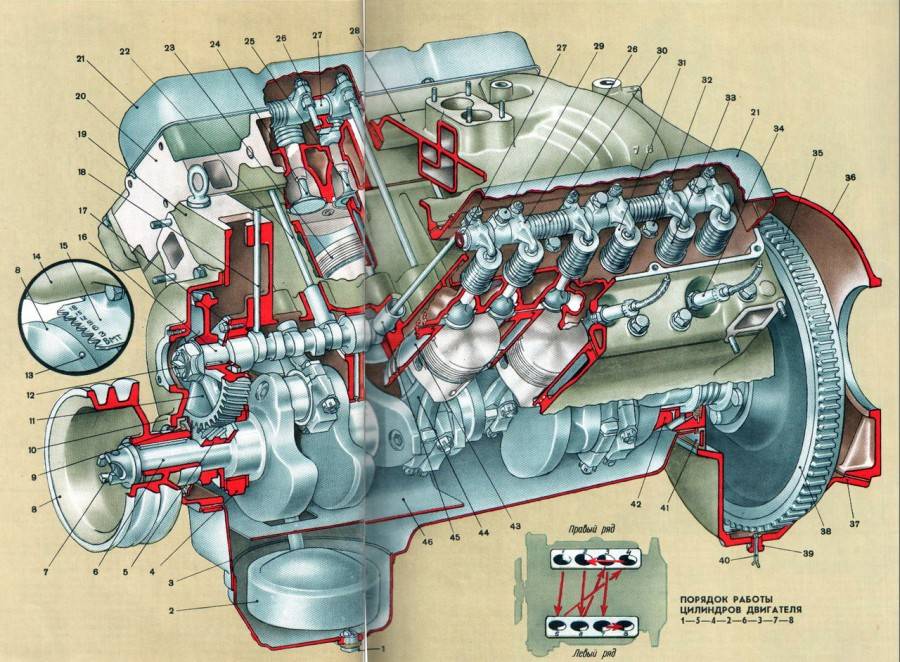

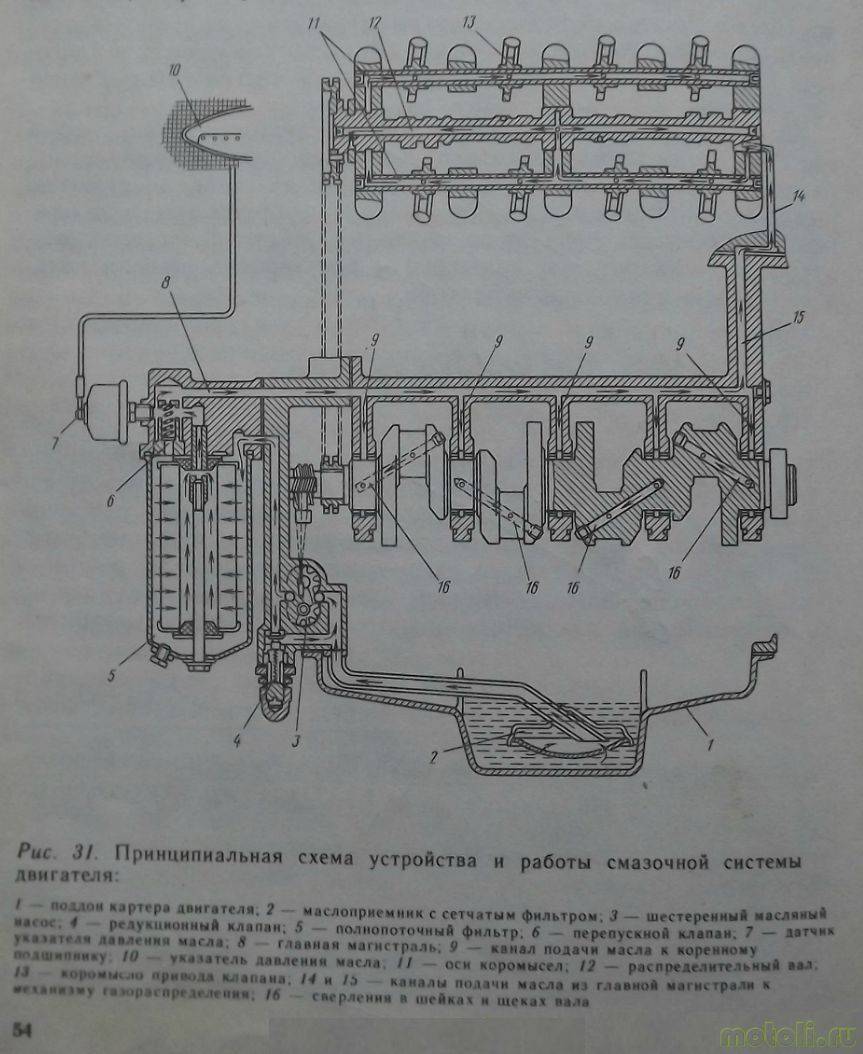

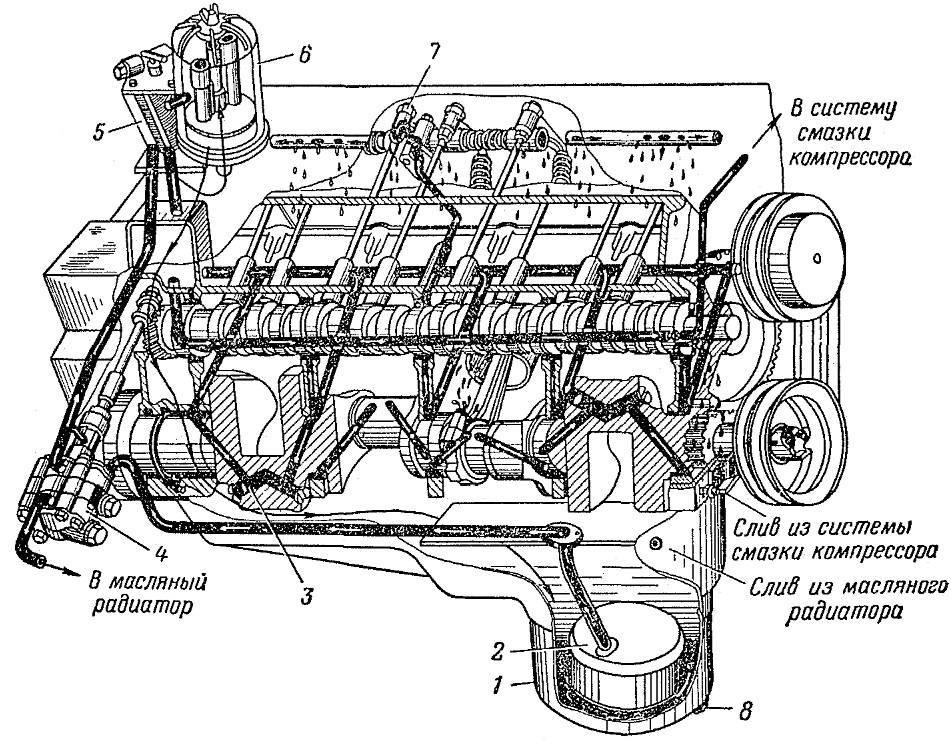

Принцип работы смазочной системы выстроен таким образом, чтобы обеспечить подачу масла ко всем трущимся деталям на всех режимах работы двигателя.

Масло хранится в поддоне картера, откуда при запуске двигателя насосом нагнетается в масляный фильтр, а от него под давлением через главную магистраль и каналы в блоке цилиндров поступает к наиболее трущимся и нагруженным деталям — коренным и шатунным подшипникам коленчатого вала, опорным подшипникам и кулачкам распределительного вала ГРМ.

Из переднего коренного подшипника коленвала масло поступает на привод ГРМ и в головку блока цилиндров, где образует масляную ванну — так осуществляется смазка коромысел, толкателей, клапанов и других деталей. Из ГБЦ масло по сливным каналам стекает в поддон картера.

Одновременно масло поступает в каналы в шатунах, и через специальные отверстия или форсунки разбрызгивается на стенки цилиндров и внутренние поверхности поршней — так обеспечивается снижение трения поршневых колец о стенки цилиндра, а также охлаждение поршней и цилиндров. Во многих двигателях такой схемы смазки не предусмотрено — в них смазка поршневых пальцев и цилиндров осуществляется масляным туманом.

По стенкам цилиндров масло стекает в картер, капли масла разбиваются движущимися деталями КШМ — так в картере образуется масляный туман. Вклад в образование тумана делает и масло, выдавливаемое из-под шатунных подшипников.

Масляный туман обеспечивает смазку шатунных пальцев, цилиндров, внутренних поверхностей поршней и других деталей.

В двигателях с турбонаддувом предусмотрена возможность подачи масла к валу турбокомпрессора, которая имея большую скорость вращения, без смазки быстро выйдет из строя.

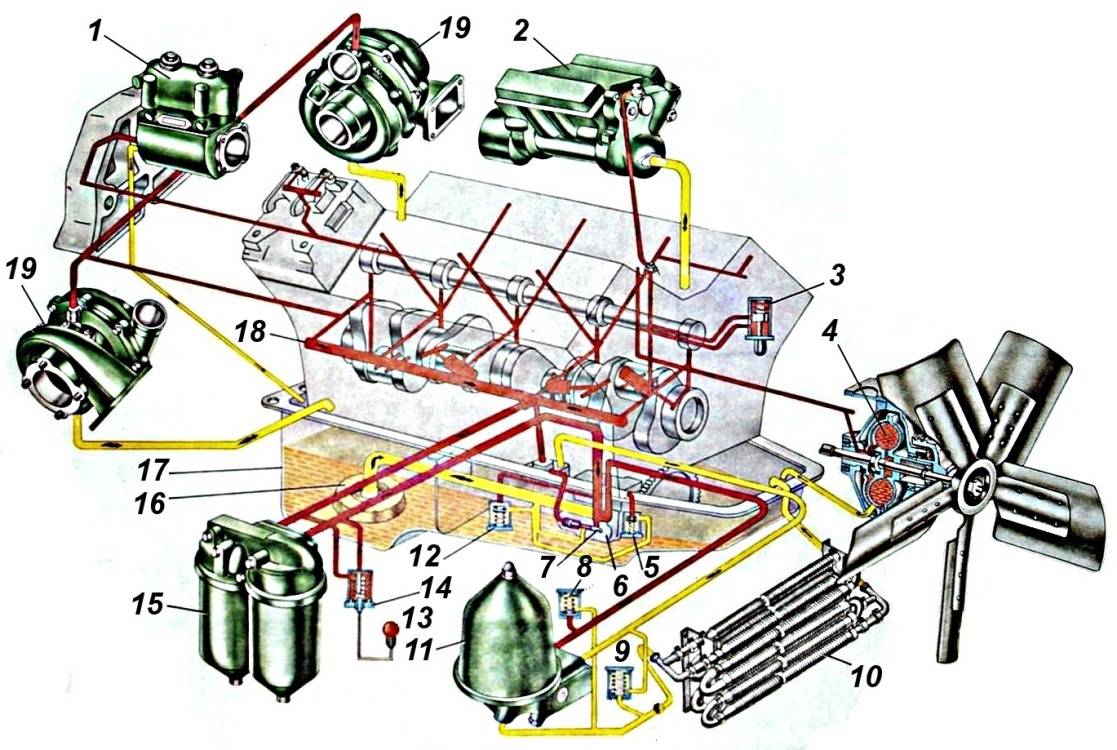

• 1. Патрубок маслоналивной; 2. Насос топливный;
• 3. Трубка маслоподводящая; 4. Трубка маслоотводящая;
• 5. Фильтр центробежной очистки масла; 6. Фильтр масляный;
• 7. Указатель давления масла;
• 8. Клапан перепускной масляного фильтра; 9. Кран радиатора;
• 10. Радиаторы; 11. Клапан дефференциальный;
• 12. Клапан предохранительный радиаторной секции;
• 13. Картер масляный; 14. Труба всасывающая с заборником;
• 15. Секция радиаторная масляного насоса;
• 16. Секция нагнетающая масляного насоса;
• 17. Клапан редукционный нагнетающей секции;
• 18. Полость дополнительной центробежной очистки масла
