Реле
Набор Peugeot 308 невелик: управление мотором, центральным замком и освещением. Остальные автовладельцу придется доставлять самостоятельно.
Реле вентилятора
Его придется покупать и устанавливать дополнительно. В случае неправильной работы печки может потребоваться ремонт реле. Чтобы проверить работоспособность необходимо после включения системы отопления или кондиционирования измерить ток.
Реле стартера
Самая частая поломка, с которой сталкиваются автовладельцы — когда стартер щелкает, но не крутит. Виновно может быть реле и соединительный провод. Бывает еще проблема, с Peugeot 308 ЕР6: стартер издает втягивающие звуки и глохнет. В таком случае без замены прибора не обойтись.
Регулятор генератора
Одно из самых дорогих реле. Всегда подбирается по номеру регулятора и должно быть оригинальным, что повышает расходы на него.
Реле АБС
Если у машины мигает или виснет приборная панель, что-то не так с датчиками, постоянно вылезают ошибки, связанные с ABS — придется подумать о его замене. Цена на прибор высокая, но сэкономить можно, установив не оригинал, а качественный аналог.
Головка блока цилиндров EP6
ГБЦ ep6 изготавливается из легкосплавного алюминия по принципу изготовления в одноразовой форме, макет головки блока изготавливается из полистерола, затем заделывается в смолу. При отливке сплав заменяет полистироловый макет.
Крышка головки блока изготовлена из композитных материалов, имеет маслоотделитель, герметичность достигается путем 7 резиновых прокладок.
Такая технология формы отлива обеспечивает высокую точность и правильность различных каналов и форм в ГБЦ (Головке блока цилиндров)
На каждом распределительном валу расположено:
- регуляторы фаз газораспределения,
- гидравлические клапана регулирования давления для фазовращателей
- мишени для датчика распредвала,
- привод вакуумного насоса,
Регулировка открытия впускных клапанов осуществляется посредством дополнительного промежуточного вала и электродвигателя.
В систему регулировки открытия впускных клапанов входят несколько элементов:
- Электродвигатель
- Промежуточный вал
- Промежуточные кулачки
- Датчик положения промежуточного вала
- Впускной распредвал
- Возвратные пружины
- Промежуточный вал
- Привод регулировки
- Промежуточные кулачки
- Кулачок
- Гидрокомпенсатор
- Впускной клапан
- Увеличение хода клапана
На выпускном распредвалу установлен привод вакуумного насоса для обеспечения комфортного торможения.
Регуляторы фаз на ep6 (фазовращатели) работают в определенных пределах таких как на впускном валу угол смещения составляет 35°, на выпускном 30°, так на них есть маркировка IN 35 (впуск), EX 30 (выпуск).
Так же с обоих сторон ГБЦ установлены электромагнитные клапана находящиеся под управлением компьютера двигателя и регулируют смещение фазовращателей.
Двигатель EP6 ( непрямой впрыск топлива)
| Метка | Обозначение | Моменты |
| (1) | болт (Крышка головки блока цилиндров) (*) | Предварительная затяжка моментом 0,2 дН.м |
| Затяжка моментом 1 дНм | ||
| (2) | болт (Головка блока цилиндров) (*) | Предварительная затяжка моментом 3 дН.м |
| Угловая затяжка 90 | ||
| Угловая затяжка 90 | ||
| (3) | болт (Блок выхода охлаждающей жидкости ) | 1 дН.м |
| (4) | болт ( вакуумный насос) | 0,9 дН.м |
| (5) | Шпильки (Выпускной коллектор) | 1,5 дН.м |
| (6) | болт (Головка блока цилиндров / Блок цилиндров ) (*) | Предварительная затяжка моментом 1,5 дН.м |
| Угловая затяжка 90 | ||
| Угловая затяжка 90 | ||
| (7) | Свечи | 2,3 дН.м |
| (8) | болт (Головка блока цилиндров / Блок цилиндров ) (*) | 2,5 дН.м |
| Угловая затяжка 30 | ||
| (*) Соблюдать правильный порядок затяжки резьбовых соединений |

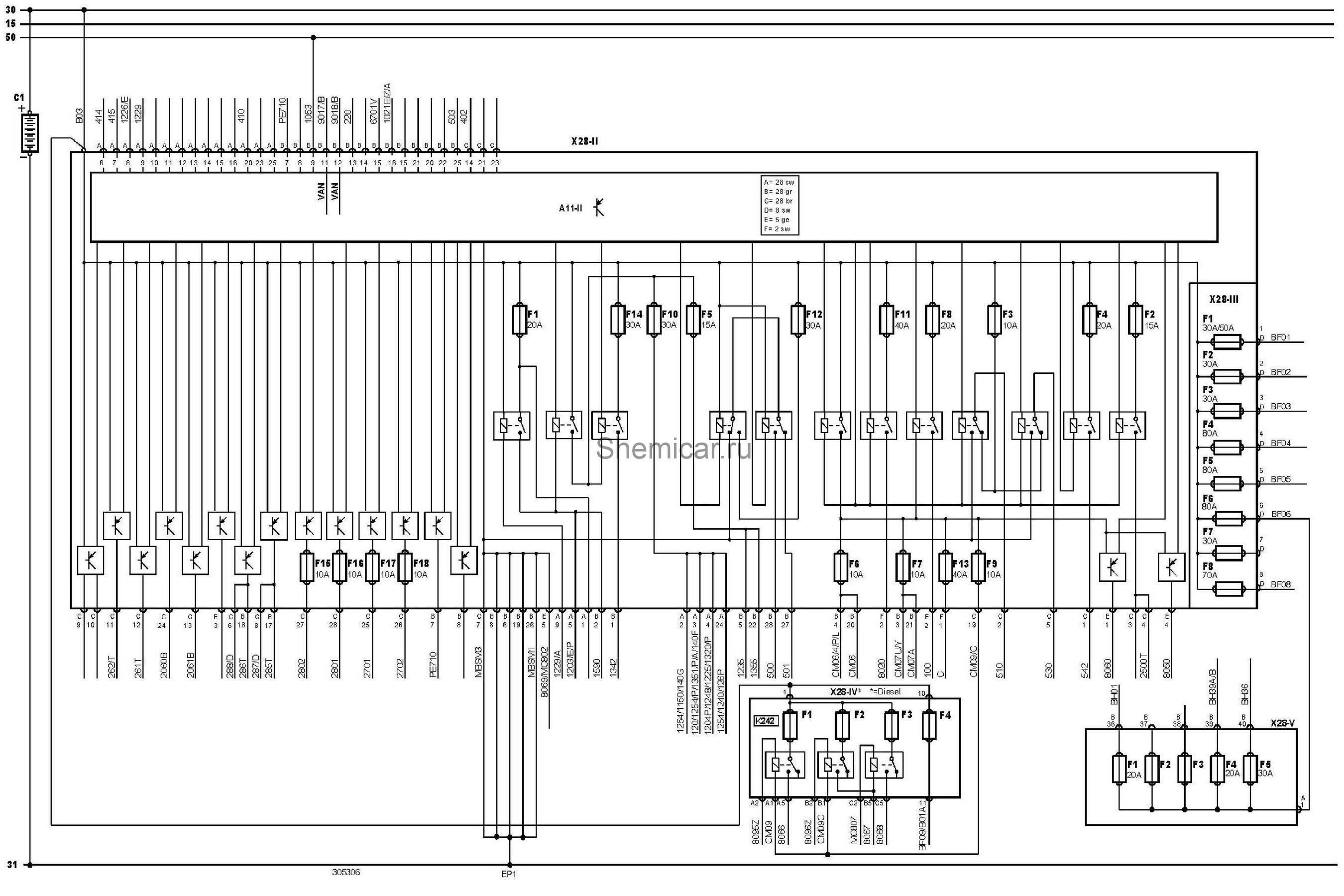

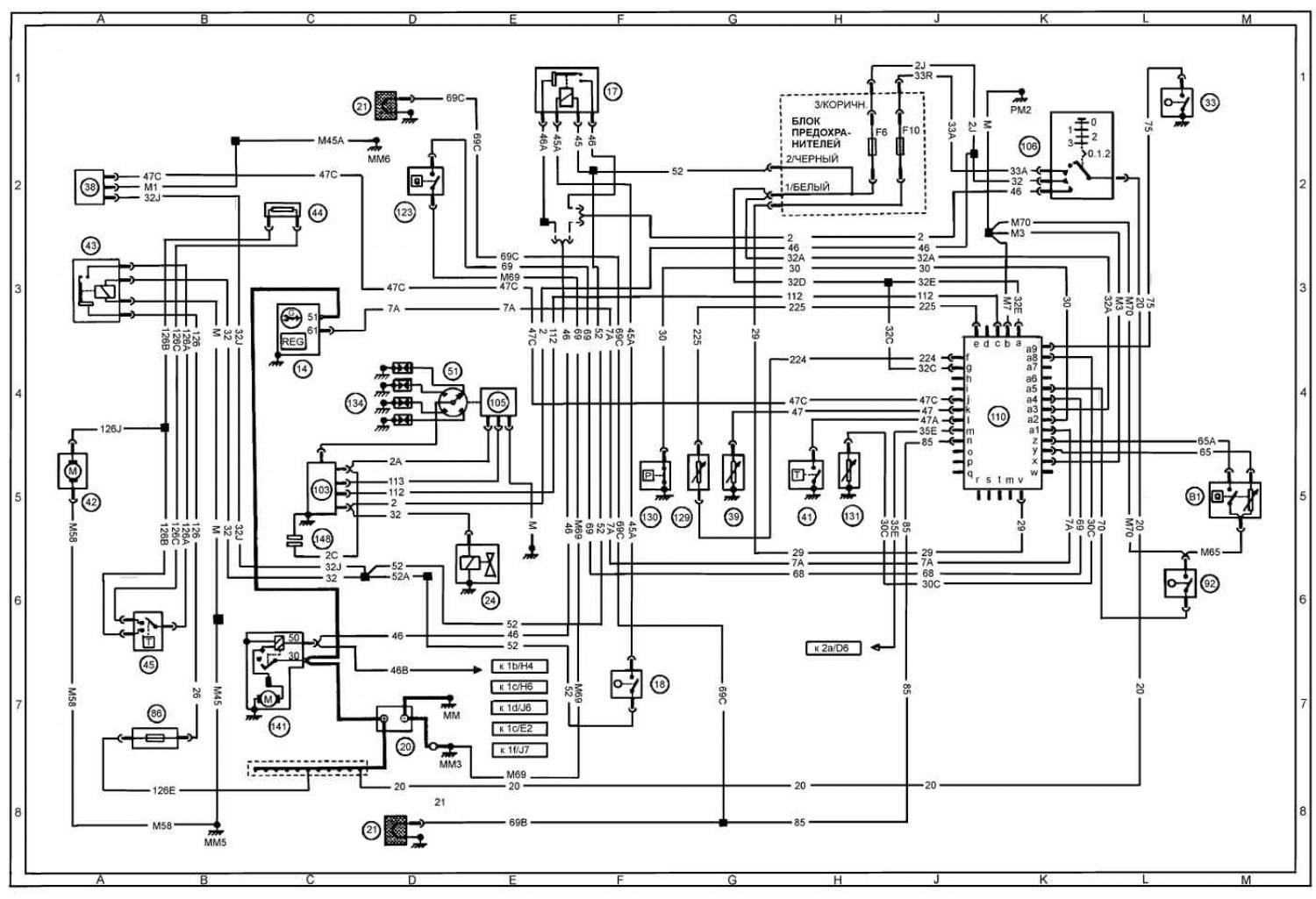

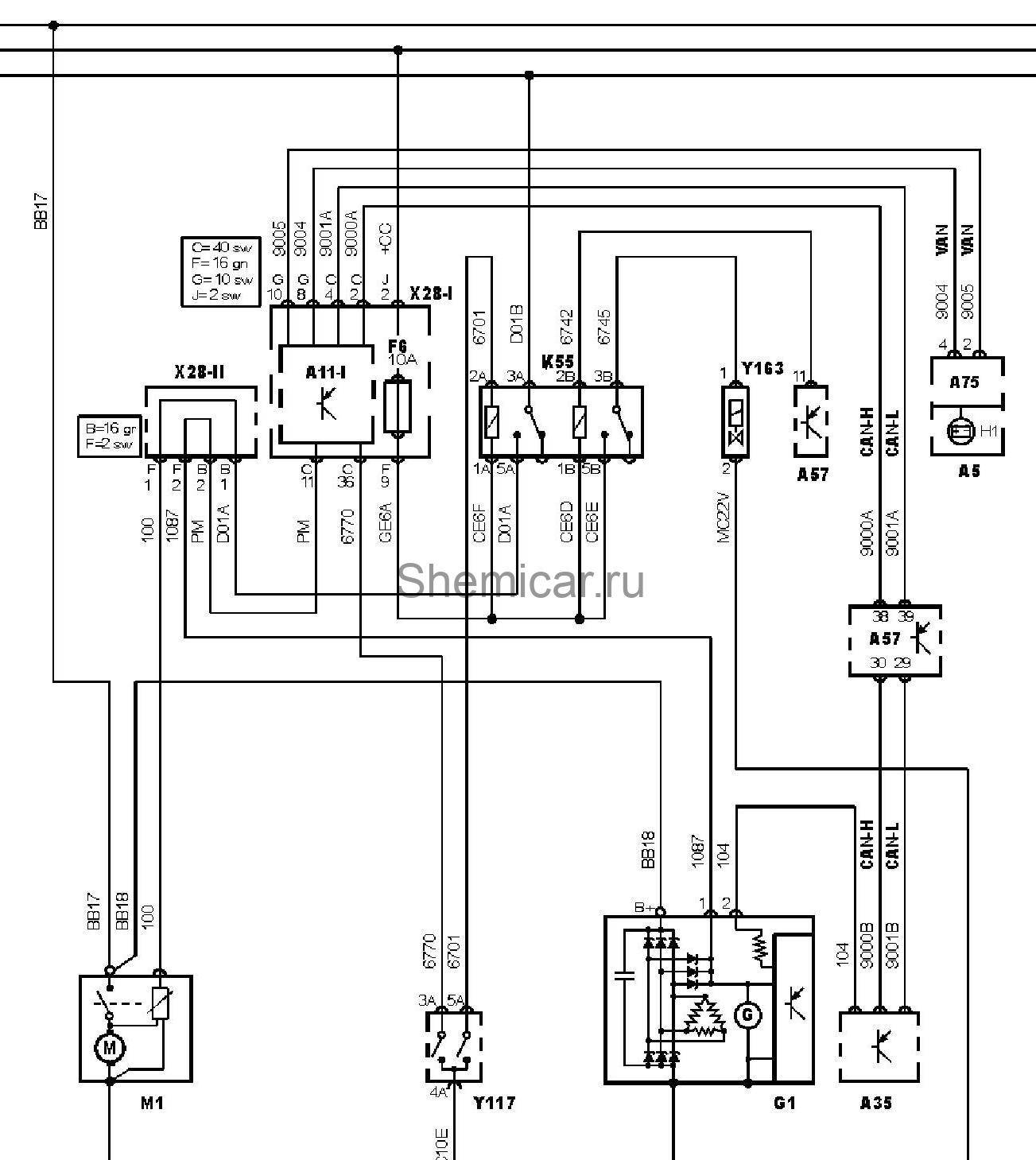

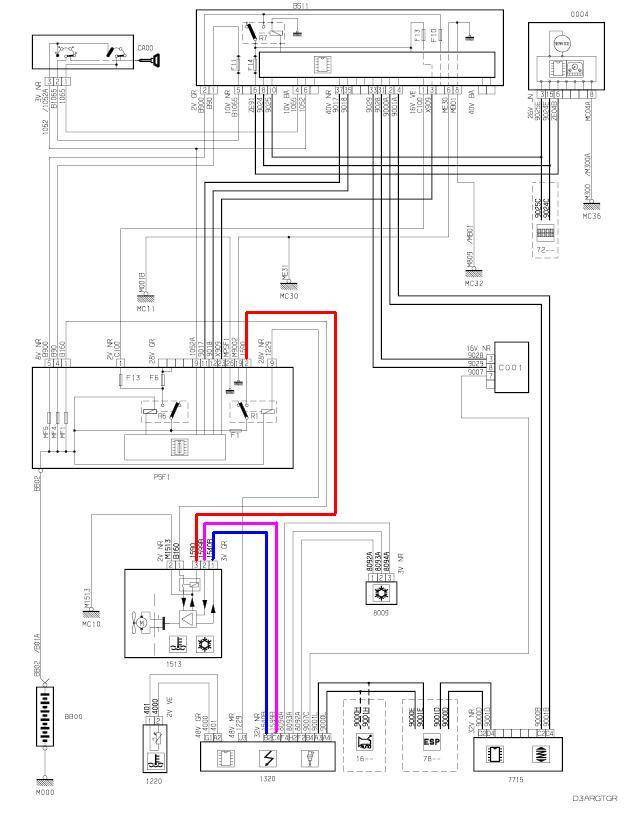

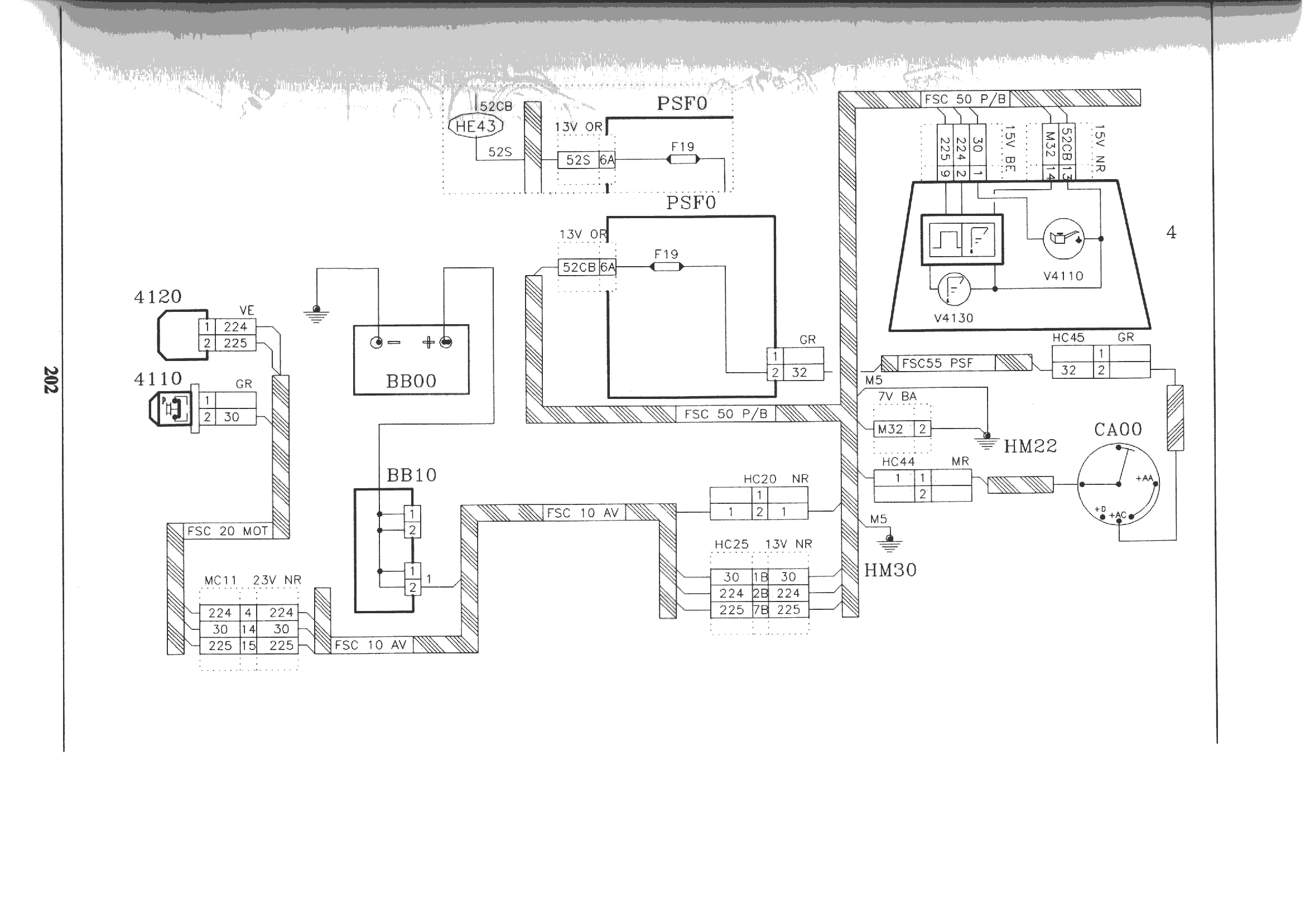

Электросхемы
Обозначения электросхем
Обозначения цветов проводов
| Черный | NR |
| Красный | RG |
| Желтый | JN |
| Белый | BA |
| Коричневый | MR |
| Зеленый | VE |
| Голубой | BE |
| Оранжевый | OR |
| Серый | GR |
| Многоцветный | MC |
Определения проводов
Два первых знака в обозначении проводов имеют следующее значение
Первый знак:
B: + аккумуляторной батареи (BM01A)
Второй знак:
E: электрический (связанный с компьютером) (ME04)
C: кузов, кабина (MC50N)
Электросхемы
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран – доллары.
После нажатия на кнопку “КУПИТЬ” Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Устройство привода ГРМ Пежо 206 1.4 литра
Привод ГРМ ременный. Замену ремня необходимо проводить раз в 90 тысяч километров пробега. Еще одна сложность, это помпа, шкив которой также вращается за счет ремня газораспределительного механизма. При замене ремня скорее всего придется менять и помпу. Схема ГРМ Пежо 206 далее на картинке.
Характеристики двигателя Пежо 206 1.4 литра
- Рабочий объем – 1361 см3
- Количество цилиндров – 4
- Количество клапанов – 8
- Диаметр цилиндра – 75 мм
- Ход поршня – 77 мм
- Привод ГРМ – ремень (OHC)
- Мощность л.с.(кВт) – 75 (55) при 5800 об. в мин.
- Крутящий момент – 111 Нм при 3400 об. в мин.
- Максимальная скорость – 170 км/ч
- Разгон до первой сотни – 13.8 секунд
- Тип топлива – бензин АИ-95
- Степень сжатия – 9.3
- Расход топлива в городе – 8.9 литров
- Расход топлива по трассе – 5.3 литра
- Расход топлива в смешанном цикле – 6.3 литра
Общие сведения

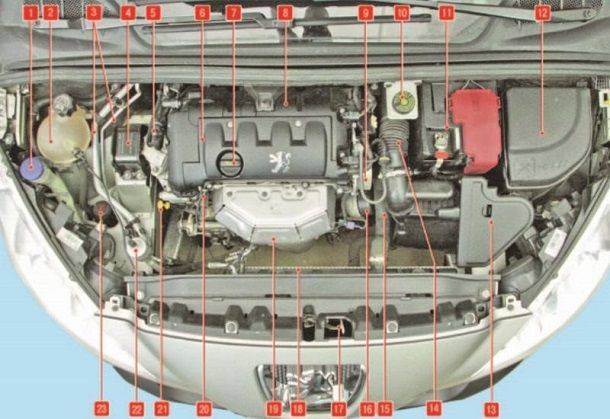

Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Sagem S2000. Идентификация
ЭБУ, с которого мы начнём, Sagem S2000, устанавливался на автомобили Citroen и Peugeot:
- Citroen Berlingo M49 2000-2001 с двигателем KFW TU3JP
- Citroen C5 I 2001-2004 VAN с двигателем 6FZ EW7J4
- Citroen Saxo II 2000-2003 с двигателем KFW TU3JP
- Citroen Xsara II 2000-2006 с двигателем KFW TU3JP
- Peugeot 106 1996-2004 с двигателем KFW TU3JP
- Peugeot 206 2001-…. с двигателем KFW TU3JP
- Peugeot 306 1998-2003 с двигателем KFW TU3JP
- Peugeot 307 2001-2005 VAN с двигателем KFW TU3JP
- Peugeot 406 1997-2003 с двигателем 6FZ EW7J4
- Peugeot Partner M49 1996-2002 с двигателем KFW TU3JP
Внешние признаки Sagem S2000
Глядя на этот тип ЭБУ Sagem и его стикеры (наклейки), нужно обратить внимание на номер HOM: S2000-2B – вместо “2B” может быть любое цифро-буквенное значение, а “S2000” говорит о том, что блок относится к самому первому типу этих блоков. В технической документации PSA их так и называют Sagem S2000 (иногда можно встретить обозначение Sagem S2000P)
Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда – 24х36х24. Верхний ряд контактов (A4…H4, A1…M1 и A1…H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком).
Если открутить заднюю крышку ЭБУ, можно увидеть полностью залитую компаундом, плату. Из компаунда будет выступать электролитический конденсатор. Так вот на первых блоках Sagem S2000, он расположен там, где показано на фотографии выше.
На что обращать внимание
Стояночный тормоз
Все 308-е имеют электронный стояночный тормоз, кроме выпусков Access, которые поставляются с обычным ручником.
Коробка передач
Каждый 308-й был оснащен шестиступенчатой коробкой передач, кроме пятиступенчатой модели 1.2 VTi 82, 1.2 e-THP 110 и 1.6 HDi 92.
Задняя ось
Автомобили, построенные до конца 2015 года, могли пострадать от поврежденной задней оси – повреждение выдавал металлический стук.
Двигатель
Ранние ремни ГРМ могли деградировать (они работают в масле), но с конца 2015 года Peugeot начал устанавливать усиленные комплектующие, чтобы решить эту проблему.
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.

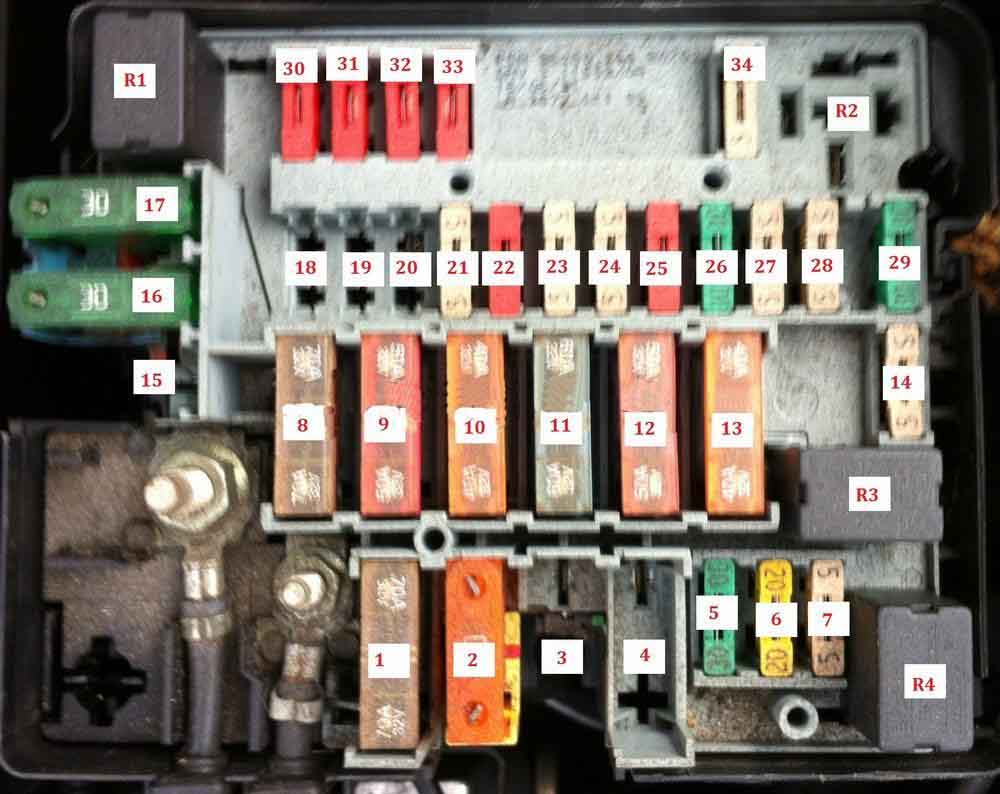

Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Распиновка эбу пежо 3008
Давно ничего не писал… вот такое традиционное начало моей сегодняшней записи, довольно часто встречающихся во многих БЖ, но в этот раз будет немного по-другому. Решил написать этот заметку в режиме «загадка», а значит будет и интрига и, я надеюсь, будет интересно. Что бы еще больше разжечь интерес читателя, забегая вперед, скажу, что речь пойдет о довольно простой диагностике ДВС, но подобную диагностику сделают Вам далеко не каждый СЦ, и информация этой записи относится ко многим моделям двигателей внутреннего сгорания.
Как всегда, начну из далека. Не нравилась мне как работает мой двигатель. Уже неоднократно упоминал в своем БЖ о ощутимых, довольно редких, подергиваниях двигателя на ХХ, с чем я неоднократно обращался ко многим специалистам. Наиболее распространенный ответ был что-то типа «забей», либо трехстраничный список возможных причин начиная от потери компрессии и заканчивая заменой ТНВД и турбины, что само по себе весьма неоднозначно и не бюджетно. Я готов вкладывать деньги в автомобиль, но за попытку ткнуть пальцем в небо платить десятки килорублей точно не готов.
Были предприняты самостоятельные попытки устранить эту проблему: развлекуха со свечами в двух частях и ревизия ТНВД. Но, как говорится проблема была, есть и будет есть мне мозг и дальше.
Заказал вот такой свисток. Не самый дешёвый ELM-327 сканер, но зато всеядный. Брал у друга другой модели – измучался. Не хотел он жить совместно с Mi Band браслетом. Приходилось снимать браслет, относить его домой что бы с ним оборвалась связь и только после этого подключать сканер к телефону, тоже не без приключений и бубна. Новый сканер работает в связке с браслетом и без него как часики. И вот теперь мы подходим к самому главному и интересному, скриншоты графиков LTFT и STFT для двух режимов работы двигателя, а именно прогретый двигатель, выключенный свет и климат, холостой ход:
Тот же двигатель, без света и климата, движение «накатом» (разогнал машину и бросил педаль акселератора):
Когда я увидел все это безобразие, сразу понял источник проблем с моим двигателем, хотя и не являюсь специалистом в области авто ремонта. Проблема следует явно и однозначно из выше приведенных рисунков. Нарушая все правила приличия, она буквально кричит о себе. Заменил одну деталь и все стало почти красиво. Итак, спустя четыре дня, при тех же условиях, холостой ход:
Сколько я потерял времени на диагностики и разговоры с мастерами, жуть. Сколько ругал себя потом, что пристаю с пустяками и отвлекаю людей. Цель то была совсем простая: добиться нормальной работы двигателя. Вот как всегда, все то что не могут сделать профессионалы, приходится делать самому: изучать мать часть, покупать оборудование, анализировать полученные результаты, делать выводы и производить ремонт. Неправда ли, как это знакомо: приходишь с проблемой в сервис и… начинаешь менять все по кругу: одно, второе, третье. И радуешься, когда после четвертой, пятой итерации проблема, (о чудо!) устраняется и радость омрачена только одним: осознаешь, что все сделанное до этого, сделано было зря, либо преждевременно. А если проблема так и осталась?
Блок предохранителей
Нынешняя конфигурация Peugeot 308 сложилась в 2010 году с появлением второго поколения модели. Она включает основной салонный блок и расположенный в моторном отсеке. Место каждого из них типично и обнаружить их будет легко благодаря выделяющемуся крепежному болту по центру.
Если салонный блок отвечает за такие системы, как BSM и AKPP, то занимающие подкапотное пространство (которых четыре) — за бесперебойную работу силовой установки и фар. Понять расположение каждого предохранителя и его назначение, а также нахождение можно с помощью обозначений на схеме, а также посмотрев на фото.
В салоне
Считается основным, поскольку в нем находится самое большое количество плавких элементов — 21. С 2011 года несколько поменялась схема их расположения, но в целом, принципиальной разницы между двумя поколениями Пежо 308 нет. Именно тут находятся плавкие элементы, отвечающие за топливный насос, ближний свет, работу замков и салонного освещения.
Под капотом
В моторном отсеке расположились четыре блока — до 2009 включительно их было меньше. Здесь находятся предохранители, ответственные за работу силовой установки, включая ее охлаждение. Их можно найти слева от аккумулятора.
Что куда подключать в автомагнитоле
Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.
Разъемы на магнитолах
Чаще всего цвета проводов на каждую из систем отводятся такие:
- Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
- Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
- Чёрный — масса.
- Синий — антенный выход.
Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.
Схема штатного подключения по которой просто понять что куда надо подавать
С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.
Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.
Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.
Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.
Как лучше соединять провода
В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.
Соединение проводов при подключении автомагнитолы
Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.
Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.
Диагностика скутера
Давайте рассмотрим общий алгоритм поиска основных неисправностей скутера, квадроцикла или любого другого типового мопеда. Не так страшен черт, как его малюют! Что же делать, если двигатель не заводится?
Жизнедеятельность двигателя поддерживается несколькими системами, основные это:
1. Система питания (бензин).2. Система зажигания (искра).3. Выхлопная система.
Если одна из систем “болеет”, то двигатель уже не может работать в штатном режиме. Нам просто нужно поочередно эти системы проверить. Основные типы неисправностей, которые делают двигатель “мертвым”:
1. В камеру сгорания поступает слишком много/мало топливной смеси (система питания).2. Искра отсутствует, слишком слабая, или происходит не в нужный момент (система зажигания).3. Затруднен отвод, извините, газов (выхлопная система).
Последовательность наших действий при проверке этих систем без дополнительного оборудования будет следующая. Начинаем с системы зажигания. Выкручиваем свечу, кладем ее на цилиндр и прокручиваем коленвал двигателя. Сейчас нам нужно просто определить, есть ли искра. Если искры нет, причины могут быть следующие:
1. Неисправна свеча зажигания.2. Неисправен свечной колпачек.3. Поврежден высоковольтный провод. 4. Обрыв или межвитковое замыкание катушки зажигания. 5. Разрыв цепей из-за окисления клемм проводки или механического повреждения.6. Неисправной электронной части зажигания.
Проверку начинаем с замены свечи на заведомо исправную. Далее переходим к 5-му пункту, вполне возможно, что просто какой-то разъем отошел. Чтобы проверить исправность свечного колпачка, мы просто икслючаем его из системы. Подключаем свечу напрямую к жиле высоковольтного провода. Возможно, что вы уже обнаружили несиправность, а если нет, то проверяем катушку зажигания. Практически любая катушка (от контактного и от электрнного зажигания) выдает необходимое для искры напряжение, если резко чиркнуть плюсовым проводом от бортового аккумулятора по клемме первичной обмотки на катушке зажигания. Если искра есть, то остается только проверить электронную часть зажигания. К сожалению, в гаражно-полевых условиях это можно сделать только заменой коммутатора на такой же заведомо рабочий. Если и теперь искры нет, придется проверять целостность катушек на генераторе.
Если искра есть, переходим к проверке системы питания. Если наша свеча сухая, значит бензина недостаточно. Если мокрая — переизбыток бензина в топливной смеси.
1. Грязный или старый бензин, в бензин попала вода.2. Неисправен бензокран, засорено отверстие крышки бензобака, засорен топливный фильтр.3. Засорен или не настроен карбюратор.4. Мокрый или порванный воздушный фильтр.5. Повреждены прокладки или патрубок карбюратора.
В первом случае мы проверяем, не засорен ли корбюратор, поступает ли в него бензин из бензобака. Чтобы удостовериться, что причина именно в недостатке топлива, заливаем несколько капель бензина напрямую в свечное отверстие, вворачиваем свечу на место и пытаемся запустить двигатель. Если все нормально, то двигатель должен самостоятельно совершить несколько оборотов. В этом случае проверяем, не засорен ли бензофильтр, исправен ли бензокран или вакуумный кран.
Действия эти нужно производить со снятым воздушным фильтром и снятой крышкой бензобака. В ней есть отверстие для воздуха, которое тоже может быть засорено. Если краник обычный механический, то просто открываем его, снимаем шланг с карбюратора, и смотрим, потек ли бензин. Если кран вакуумный, делаем все тоже самое, только крутим двигатель стартером. При этом во впускном патрубке карбюратора создается разряжение и вакуумный кран открывается.
Если топливо в карбюратор поступает бодро, то снимаем карбюратор, промываем его, и ставим стандартные настройки качества топливной смеси. То же самое делаем, если свеча была мокрой т.к. в этом случае либо неотрегулировано качество смеси, либо в поплавковой камере не работает запорный клапан. Данная неисправность может происходить из-за загрязненного топлива, поэтому промывать карбюратор целиком все равно придется.
При заливе двигателя его нужно проветрить, погоняв немного стартером с выкрученной свечкой.
Если двигатель работает, но не развивает полную мощность, понадобится более серьезная диагностика. Проверяем, правильно ли отрегулирован карбюратор. Если двигатель четырехтактный, проверяем зазоры в клапанах, если двухтактный — лепестковый клапан. В любом случае придется стробоскопом проверить угол опережения зажигания. Но иногда, особенно на б/у японских скутерах с большим пробегом, бывает просто забит глушитель. Не упомянуть про это нельзя т.к. процент этой неисправности достаточно высок.
