Honda Lead 80 — инструкция по ремонту (электросхема)

Продолжаем разбираться

Снимаем клюв. Он крепится на трех болтах спереди, четырех саморезах с другой стороны под рулем и двух клипсах внизу, со стороны колеса.

Добираемся до коммутатора (с 5-контактным разъемом), замка зажигания (с тремя проводами – два красных, один розовый) и регулятора напряжения — выпрямителя.

Мерим напряжение. Подсоединяем к скутеру заряженный аккумулятор. Берем мультиметр (цешку) и ставим на « V -» 20 В. В норме при включении зажигания два красных провода замыкаются вместе, на них +12 В,

а на третий розовый через стабилитрон идет к коммутатору 8 — 9,3В.

Если на розовом 12 В или 0 В, то неисправность в замке зажигания, а именно вышел из строя стабилитрон. А не коммутатор, как показалось на первый взгляд.

Проверка катушки зажигания

Отключаем аккумулятор и снимаем клюв на скутере. Отсоединяем разъем на коммутаторе и мерим цешкой сопротивление на катушке. Ставим один щуп цешки в разъем на ч/ж провод, а второй — на «минус» (зеленый провод). Должно быть 4 Ом – это значит, что проводка и первичная обмотка катушки исправны.

Следующий шаг.

Проверяем вторую обмотку катушки. Вытаскиваем щуп из контакта зеленого провода и вставляем его в подсвечник вместо свечи. А другой щуп оставляем на контакте ч/ж провода. Сопротивление должно быть около 7,85 кОм. Это говорит о том, что вторая обмотка, бронепровод и сам подсвечник исправны.

А если прибор покажет обрыв (т.е. никак не отреагирует), то снимайте и проверяйте подсвечник и бронепровод по отдельности. Если они прозваниваются, то значит обрыв произошел в катушке зажигания. Ее не отремонтируешь, она цельная, придется заменить новой. Стоит недорого, купить можно всегда без проблем.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

  1. Зеленый провод – общий.
  2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
  3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1А+
№ 2GND
№ 3BAT+
№ 4Подсветка
№ 5Антенна
№ 6Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1ANT
№ 3LR. Линейный выход
№ 4GND. Линейных выход
№ 5RR. Линейный выход
№ 6CD – LCH
№ 7CD – GND
№ 8CD – RCH
№ 9CD – Reset
№ 10CD – CD clock out
№ 11CD – DSPL select
№ 12CD – data out
№ 13CD – clock in
№ 14CD – data in
№ 16A+
№ 17GND
№ 18ANT GND
№ 22-27Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28Mute
№ 29-30Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31ANT CONT
№ 32CD ACC Постоянный
№ 33AMP Постоянный
№ 34B UP

nissan

Универсальный разъем:

№ 1-6Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7А+
№ 8Подсветка
№ 9BAT+
№ 10Динами LF-
№ 11динамик RF-
№ 12Антенна
№ 13GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1Динамик RR+
№ 2Динамик LR+
№ 3Подсветка
№ 4BAT+
№ 5A+
№ 6Антенна
№ 7-10Динамики LF+, RF+, RR-, LR-
№ 13GND
№ 14-15Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1А+
№ 2BAT+
№ 3GND
№ 4
№ 5-12Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5Динамики LR-, LR+, RR-, RR+
№ 7Усилитель
№ 8Антенна
№ 9GND
№ 10-13Динамики LF-, LF+, RF-, RF+
№ 5-12А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2Динамики RR+, LR+
№ 3Управление антенной
№ 4Управление подсветкой
№ 5-8Динамики LF+, RF+, RR-, LR-
№ 10А+
№ 11BAT+
№ 12Управление подсветкой
№ 13-14Динамики LF-, RF-
GND

Honda Lead AF 48

Оригинальность боковой отделки тешит взгляд многообразием пластиковых накладок, которые имеют всевозможнейшие степени фактуры и мягкости. Весь мотоцикл словно создан вокруг своей рамы. Он нежно ее обнимает нежными и любезными объятиями обвеса, профилированными сидениями и передней панелью. Рифленые поверхности панелей приносят удовольствие при одном только прикосновении. Создание чуда

Первоначальная идея Honda Lead AF 48 и его конструкция были выбраны в высшей степени удачно. Эту модель скутера до сих пор считают непревзойденной ступенью освоения решений. Все необходимее проблемы были решены, а их решения органично внедрены в общую структуру скутера от Honda. Видимо поэтому, продано уже шесть миллионов экземпляров этой замечательной машины. Настройки шасси наиболее органичны среди всех скутеров его класса. Отлично заметен спортивный уклон этого аппарата.

Специалисты из Пинифарины с самого первого этапа принимали активнейшее участие в разработках этого скутера. Они занимались и оформлением, и техническим обеспечением, и отделочными материалами. Этот небольшой и мощный скутер возрождает правило аппаратов driver’s – аппаратов, которые призваны стать выражением страсти человеческой, его мечты о скорости и мощи. И, в результате, разработчики получили чудо длиной 1795 мм, с колесной базой в 1255 мм, высотой сидений 1060 мм и массой в 91 кг. Сердцем этого скутера является двухтактный, одноцилиндровый двигатель в 50 кубов, который может выдавать 5,9 л.с. при 6750 об.м.

Honda Lead AF 48 весьма скоро стала настоящим стилем среди скутеров. Именно поэтому не замедлила появиться и увеличенная модель — JF06 (объем двигателя — 100 см³). Она производилась в 1998-2003 годах. Все Хонды Лид, которые выпускались в то время, получили спереди, общую для них, телескопическую подвеску и усиленную заднюю пружину. Это позволило еще больше поднять управляемость. Также были усовершенствованы двигатель и слегка изменен внешний вид. Из полезностей стоит отметить усовершенствованную панель приборов, округлый обвес, прозрачную фару и большую площадь полика.

Источник

Проверка регулятора-выпрямителя и генератора напряжения

Отсоединяем аккумулятор. Переключаем прибор на 10 А. Ставим красный щуп цешки на к/ч провод, а второй щуп на минус — зеленый провод. Включаем зажигание. Дергаем ножкой кикстартера. Прибор может показать 5 – 10 А. Это значит, что генератор напряжения, регулятор-выпрямитель, электропроводка и предохранители в цепи от генератора до аккумулятора исправны.

Если все это работает, а искры нет, то остается проверить коммутатор. Он не разбирается и внутри имеет сложную электронную схему. Поэтому его можно проверить только на другом таком же рабочем скутере. Найти японский коммутатор бывает сложно. Но есть много китайских аналогов, они работаю не хуже оригинальных.

Такую последовательность поиска неисправности — нет искры на дио 34, можно применять и на любом 2т или 4т скутере или мопеде. Нужна только электросхема к скутеру, универсальный набор отверток и ключей, мультиметр (цешка).

Вот и все.

Тем, кому интересно, смогут сами найти проблему с искрой на своем скутере или мопеде и устранить ее своими руками.

Не бойтесь. Пробуйте.

Если есть вопросы, пишите. Будем разбираться.

Всем пока!

Как выставить зажигание на хонда дио При выборе, обратите внимание на наличие

Зажигание на Audi Александр Категория: Выставление зажигания Audi 80 проводится по 3 меткам: Тогда, проектировавшись специально для асфальта, машина вместе с некими принципами автомобилями начинала новейшую эру паркетных джипов. Для за базу взяли Honda Цивик, а заглавие самого автомобиля расшифровывается как Comfor К катушке зажигания подходят 2 хонда дио 27 как выставить зажигание Поглядите на цвет коммутаторного провода отыскать его можно в разъеме коммутатора.

Снимите защитный колпачок замка зажигания. Изберите те провода, что подходят к замку зажигания.

Тот провод, который совпадает по цвету с одним из проводов который подходит к коммутатору, и есть провод глушащий скутер. Осталось определить назначение 2 проводов — от электромагнитного датчика и от питающей катушки.

Черный провод с красной полоской обычно от электромагнитного датчика, второй — от питающей катушки. Угол опережения зажигания на скутере скутер не заводится. Honda Dio 27 не заводится Видео.

Как Выставить Зажигание На Скутере Хонда Дио

Скутер-сист зажигания,схема,работа,наглядно ,простым языком -доступным новичкам. Зная принцип работы. Elsheep-Team Хонда Аккорд 8. Во всяком случае позиционируется она таким макаром.

В одной из штатных комплектаций имеет очень разветвленную аудиосистему.

Как верно отрегулировать зажигание на ВАЗ Большая часть автовладельцев, у каких имеются автомобиль ВАЗ, возможно сталкивались с затруднениями, связанными с корректной работой мотора. Всераспространенная неувязка — поворот ключа мотора запускает его, но движок неправильно реагирует на холостое зажигание.

Уход за генератором мотоцикла восход — как снять, что проверить и правильно установить

Уход за генератором в основном сводится к подтягиванию резьбовых креплений статора и ротора генератора, а также клемм проводов.

Для того чтобы снять генератор, необходимо:

  • отсоединить провода цепи зажигания, датчика, освещения стоп-сигнала и указателей поворотов от клемм генератора;
  • отвернуть три винта, крепящие статор к картеру, и снять статор;
  • отвернуть болт крепления ротора генератора и легкими осторожными ударами деревянного молотка по противоположным сторонам ротора снять его с цапфы и вынуть шпонку.

Проверка снятых деталей

После снятия статора и ротора генератора детали промыть чистым бензином, тщательно осмотреть. На статоре разобрать клеммы крепления проводов. Насухо протереть все изоляционные детали клемм.

Установка генератора

Установку произвести в обратной последовательности, при этом необходимо:

  • проверить биение ротора генератора, которое должно быть не более 0,1мм при закрепленном болте;
  • затяжку статора генератора производить без перекосов, обеспечив плотное прилегание ко всем трем опорам;
  • правильно произвести установку зажигания;
  • провода генератора должны быть надежно закреплены и хорошо изолированы друг от друга.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

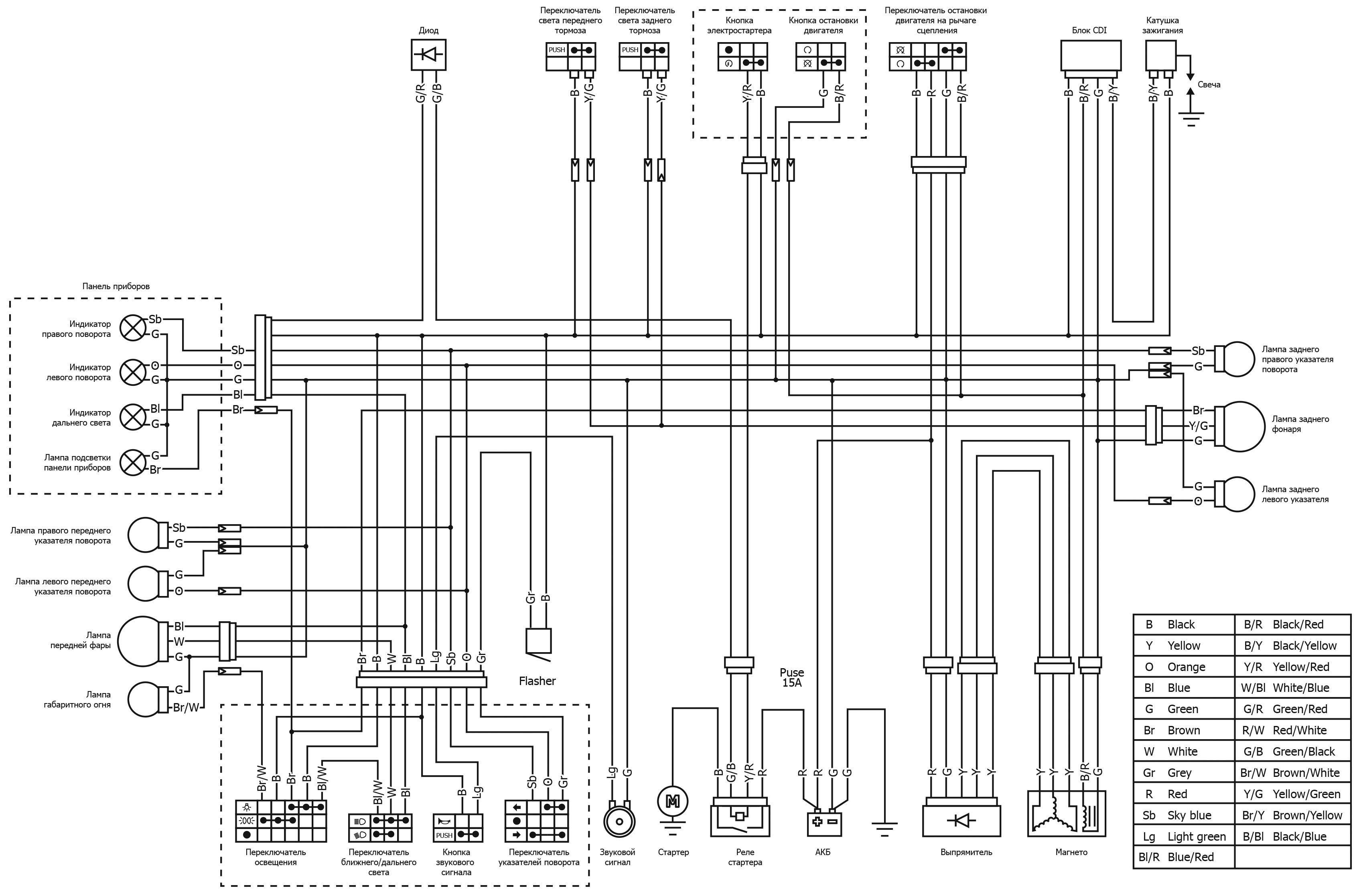

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

Технические характеристики Honda Lead AF20/HF05

Honda Lead AF20 / HF05 (Хонда Лид) – полноценный 2-х местный скутер в исполнении 49 и 89 см 3 50 кубовая версия носит заводской индекс AF20, а 89 кубовая соответственно HF05. Оба исполнения скутера внешне практически одинаковы. Единственные отличия заключаются в том, что у HF05 (89см 3) сиденье отформовано под двух пассажиров, и на 50 кубовой версии спидометр расчерчен до 60 км/ч, у 89 кубовой соответственно до 100 км/ч.

Технически обе модели исключительно надёжны при эксплуатации как в черте города, так и на даче.
Огромный плюс при езде по плохим дорогам – это рычажная передняя подвеска. Благодаря конструкции маятников, Honda Lead AF20/HF05 позволяет не сбрасывать скорость при выбоинах, лежачих полицейских и тд.
Благодаря покрышкам с большим профилем, чем например очень популярные модели Honda Dio, Honda Lead более устойчива как на прямой так и в поворотах. Естественно возросшая ширина и высота профиля покрышки положительно сказалась на плавности хода.
При своевременном техническом обслуживании Хонда Лид позволяет проехать до 70 000 км.
Данная модель позволяет с легкостью перевозить пассажиров суммарным весом до 180 кг.
Honda Lead HF05 (89 см3) должен продаваться вместе с ПТС, таможенной декларацией и подлежит постановке на учёт в ГАИ.

Длина, мм
Ширина, мм
Полная высота, мм
База, мм
Дорожный просвет, мм
Высота по сидению, мм
Полная масса, кг
Максимальная скорость,км/ч
Модель двигателя
Количество цилиндров
Количество тактов
Рабочий объем, куб. см
Диаметр и ход поршня, мм
Степень сжатия
Мощность, л.с./(об/мин)
Крутящий момент,H*м/(об/м)
Объём маслянного бака, л
Объем топливного бака, л
Переднее колесо
Заднее колесо
Передний тормоз
Задний тормоз

1755
715
1060
1235
110
735
76
60*, (100)**
AF-20, (HF-05)
1
2
49,(89)
39,0 ^ 41,4 ***
7,1, (6,3)
6,4,(8,4)/6500
4,1,(6,0)/6000
1,2
7,2
100-90-10
100-90-10
Дисковый
Барабанный


*Ограничена электроникой
**Данные для Lead 89 см 3
*** У Lead 89 cm 3 – (48,0 ^ 49,6)

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1А+
№ 2GND
№ 3BAT+
№ 4Подсветка
№ 5Антенна
№ 6Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1ANT
№ 3LR. Линейный выход
№ 4GND. Линейных выход
№ 5RR. Линейный выход
№ 6CD – LCH
№ 7CD – GND
№ 8CD – RCH
№ 9CD – Reset
№ 10CD – CD clock out
№ 11CD – DSPL select
№ 12CD – data out
№ 13CD – clock in
№ 14CD – data in
№ 16A+
№ 17GND
№ 18ANT GND
№ 22-27Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28Mute
№ 29-30Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31ANT CONT
№ 32CD ACC Постоянный
№ 33AMP Постоянный
№ 34B UP

nissan

Универсальный разъем:

№ 1-6Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7А+
№ 8Подсветка
№ 9BAT+
№ 10Динами LF-
№ 11динамик RF-
№ 12Антенна
№ 13GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1Динамик RR+
№ 2Динамик LR+
№ 3Подсветка
№ 4BAT+
№ 5A+
№ 6Антенна
№ 7-10Динамики LF+, RF+, RR-, LR-
№ 13GND
№ 14-15Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1А+
№ 2BAT+
№ 3GND
№ 4
№ 5-12Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5Динамики LR-, LR+, RR-, RR+
№ 7Усилитель
№ 8Антенна
№ 9GND
№ 10-13Динамики LF-, LF+, RF-, RF+
№ 5-12А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2Динамики RR+, LR+
№ 3Управление антенной
№ 4Управление подсветкой
№ 5-8Динамики LF+, RF+, RR-, LR-
№ 10А+
№ 11BAT+
№ 12Управление подсветкой
№ 13-14Динамики LF-, RF-
GND

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.
