Сегодняшние реалии таковы, что отечественных моделей уже и не встретишь на дорогах общего пользования.

Времена меняются, и ослабевшее знамя свободы из рук отечественных «Карпат» и «Верховин» подхватили китайские мопеды серий:

• Альфа (Alfa);
• Дельта (DELTA);
• Дино (Dino);
• Ирбис (Irbis);
• Випер (VIPER);
• Зип Стар (Zip Star);
• Лидер (Leader);
• Мустанг (Musstang);
• Бриз (Briz);
• Динго (Dingo);

и другие аналогичные модели, оснащенные всем необходимым для поездок. Это все «соплатформенники» Дельты, выпускаемые китайским производителем Chongqing Wonjan motorcycle и компаниями, купившими у него лицензию.

Справочно: Следует отметить, что китайская техника существенно потеснила продукцию отечественных мотопроизводителей на российском рынке. Это заметно не только в виде готовых изделий, но и всевозможных комплектующих. К примеру, Ковровский мотозавод отказался от собственного производства силовых агрегатов и устанавливает на свои модели мотор Lifan.

Схожесть конструкции

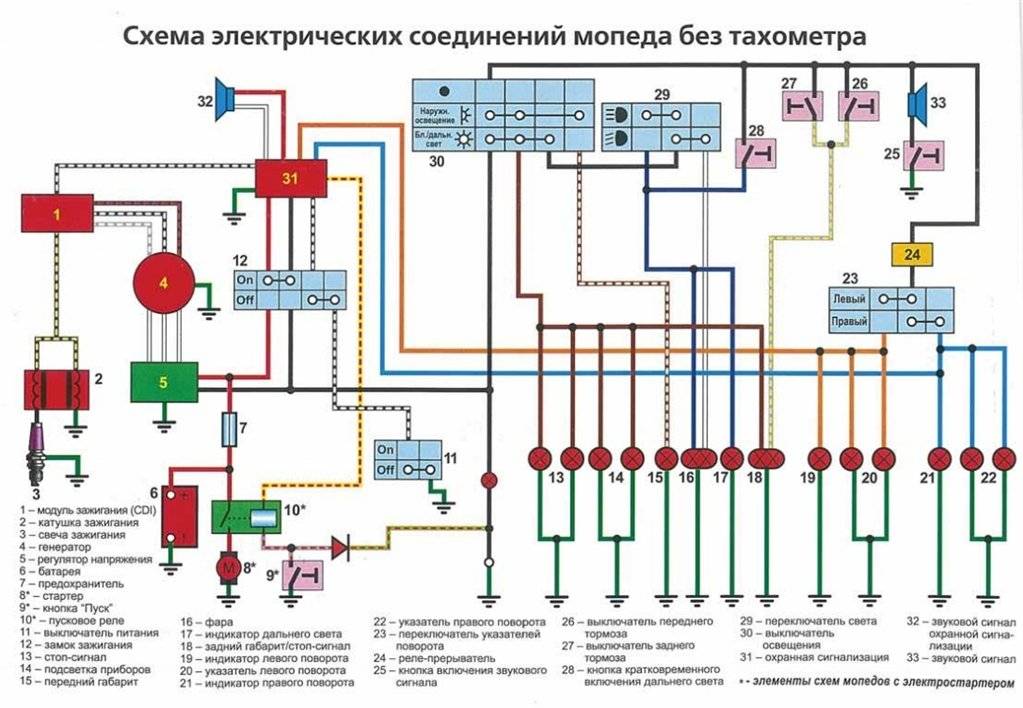

Примечательно, что электропроводка мопеда Дельта аналогична с другими моделями, что облегчает обслуживание и увеличивает популярность транспортных средств.

Видео в этой статье даст информацию относительно обслуживания схожих моделей. Для изделий с панелью приборов, содержащей тахометр, публикуем часть схемы, имеющей различия и в органах управления. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения.

Инструкция по эксплуатации мопеда карпаты 2 – мои файлы

Писать в лс вашему вниманию предлагаю талоны и товарные чеки на мопеды, скутера, квадроциклы.

Памятки по ремонту скутеров, начальства, схемы управления по обслуживанию, эксплуатации и ремонту всех моделей скутеров и мопедов, памятки, электросхемы, литература. Тест причин, которые оказывают большое влияние на расход горючего на скутере и мопеде, советы по уменьшению расхода горючего. Просмотров 44708 читателей 6029 колёса у данной модели были не очень большого поперечника(как у мотороллеров вятка, странник, электрон, правда, шина была кратчайшего размера(3. Ремонт седел клапанов скутера с помощью шарошек клапана, как ведомо, со временем выходят из строя и подлежат подмене. Wanneer autoplay is ingeschakeld, wordt een aanbevolen video automatisch als volgende afgespeeld. Ревизия на износ поршня и колец четырехтактного скутера чтоб выяснить состояние колец и поршня, нужно демонтировать мотор, а именно разобрать головку цилиндра и сам цилиндр. Все о скутерах, ремонт скутера собственными рукам, тюнинг скутера памятка по ремонту электрооборудования honda dio af35 смазка тросиков управления обычный способ масло для четырехтактного скутера рекомендации и рекомендации по эксплуатации re скутер rc50qt-15 довольно медлительно набирает скорость на honda dio af 56 топливо попадает в воздушный фильтр. Отчего какие-либо скутеры употребляют топливо веско более иных.

Регулирование зажигания минск, восход, мопед как выставить зажигание, безконтактном генераторе на мотоцикле(минск, восход и на мопеде) ремонт китайского скутера легкодоступными способами работы над мопедом карпаты(ч11. Нет надобности проводить периодическую смазку тросиков управления данное не та деталь, коя просит периодического профилактики. Прислал документацию описание и памятка по эксплуатации фотоаппарата инструкция для употребления насадочными линзами к фотоаппарату описание, принципиальная электрическая схема и формуляр на испытатель полупроводниковых приборов вида описание, принципиальная электрическая схема и паспорт на информатор питания постоянного тока на подобии принципиальная электрическая схема и паспорт на акустическую колонку с усилителем управление по приспособлению, применению и уходу за движком, предназначенным для механизации различных сельскохозяйственных дел. Но в том числе и не слишком заметные отличия от нормы в ту или другую сторону в этом случае приводят к дискомфорту при управлении автотранспортным средством скутера, сдерживают настройку холостого хода и т

Сцепление

Самый слабый узел в двигателе этого мопеда — сцепление. И оно выходит из строя в первую очередь. Ох и мучились мы с этим сцеплением причем не только на «Карпаты», но и на «Ригах» и «Верховинах».

В этом сцеплении в первую очередь наворачивался выжимной. Мы его в те времена называли «бронзовый пальчик». Тогда этот девайс был страшным дефицит и найти его было просто нереально.

В моем испытываемом выжимной находился в рабочем состоянии. Ему еще как говорится ходить и ходить.

Для тех кто не в курсе — выжимной стоит здесь

Обратите внимание сколько в этом двигателе стружки и грязи

Вторым слабым местом сцепления является его нажимной диск в котором постоянно разбивает стопорные пазы из-за чего он слетает с корзины.

Снимается нажимной диск очень просто: наставляете в специальное отверстие отвертку, пару раз ударяете по ней молотком и диск слетает.

В этом экземпляре пазы которыми диск входит в зацепление с корзиной еще хорошие. Иногда их так разбивает, что диск попросту уже не держится. В таких случаях диск приходилось менять.

Пружина корзины сцепления хлопот не доставляет.

Гайка, которая крепит внутренний барабан корзины стояла уже неродная. Резьбы на ней не было как и на цапфе коленчатого вала и ее просто сплющили и набили молотком на вал. Стоит сказать, что резьба да и весь этот узел в целом — очень хлипкие. И из-за этого постоянно наворачивается резьба и разбивает шлицы. Причем на всех без исключения двигателях этой серии.

Если у вас гайка окажется хорошо затянутой (что бывает очень и очень редко) — зафиксируйте через выпускное окно поршень какой-нибудь отверткой и открутите ее.

Колхозный гровер, который влепили под гайку ситуацию с ее самопроизвольным откручиванием не решал. Оно и не удивительно — проблема ведь не в гайке, а в уровне технической грамотности создателей этого двигателя.

Шлицы внутреннего барабана сильно изношены. Быстрый износ шлицов данной пары — типичная проблема двигателей этой серии.

На всех без исключения прижимных дисках сцепления — пальцы которыми они входят в зацепление друг с другом болтаются. Я наставлял их на наковальню, проклепывал с обратной стороны и на некоторое время забывал об этой проблеме.

Диски сцепления в отличии от остальных деталей сцепления излишних хлопот не доставляют.

Часто и густо на наружном барабане корзины сцепления обрывает шестерню. Я исправлял эту ситуацию примерно так: вкладывал оборванную шестерню обратно в корзину, прижимал ее к корзине струбциной, наливал в банку воды, укладывал на банку корзину так, чтобы шестерня полностью скрылась в воде и приваривал ее к корпусу. Потом шлифовал сварочные швы и получал полностью работоспособную корзину.

На этом экземпляре корзина в идеале.

Распорная втулка наружного барабана стояла уже неродная и скорей всего самодельная.

Фиксируем от проворачивания шестерню первичного вала КПП, разгибаем стопорную шайбу и отворачиваем гайку.

Ведомая шестерня никогда не ломается и ходит десятилетиями. А гайка, которая ее держит почему-то не откручивается… Как так можно сделать??? Два практически одинаковых узла находятся рядом друг с другом, сделаны на одном и том же заводе, разработана теми же самыми конструкторами. Ан нет. На корзине гайка откручивается, а на первичном валу КПП нет. Что это? Очередной парадокс? Загадка природы? Происки нечистой силы? Случайность?

Улучшение технических характеристик сегодня

Технические характеристики мопеда тоже можно улучшить. К примеру, для повышения жесткости в передней вилке. После проведенной модернизации станет значительно лучше жесткость на скручивание и улучшится в несколько раз управляемость. В итоге, после того, как технические характеристики будут улучшены, Рига будет управляться, как по рельсам. Если кого интересует продажа старого «дырчика» или просто его усовершенствование, инструкция как нельзя кстати.

Вариант тюнинга Рига 13

Технические характеристики и улучшение на этом не заканчиваются. Двигатель, который инструкция называет одним из самых важных узлов, которыми наделен «дырчик», также может подвергнуться рестайлингу.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Особенности ТС

Данное транспортное средство приобрело большую популярность в народе из-за своих исключительных особенностей.Это был легкий и удобный мопед, легко ремонтировался в дороге без всяких для этого приспособлений. Чтобы ездить на нем, владельцу не нужно было получать водительское удостоверение. За последнюю особенность его очень любила молодежь до восемнадцати лет.

Помимо этого «Карпаты» обладал приятным внешним дизайном. Отличался надежностью. На нем можно было преодолеть большое количество километров. Имея всего две ступени передач на коробке, мопед мог обеспечить владельцу достойное передвижение по тем временам. Низкая стоимость позволяла покупать его почти каждому жителю страны.Несмотря на небольшие размеры, малую мощность в 2 лошадиных силы, многие говорят, что он позволял везти на себе пару человек совершенно без напряжения.

Еще одной особенностью был открытый мотор, который предоставлял доступ ко всем деталям. Без применения специального оборудования двигатель можно было разобрать, отремонтировать и собрать обратно. Двухтактный двигатель имел один цилиндр. Максимальная скорость, которую он мог развить, составляла 50 кмч. Емкость бензобака – 7 литров. Барабанные тормоза при установке зимних шин с хорошими протекторами позволяли уверенно держаться на дорогое в слякоть, дождь и гололедицу.

Основные элементы располагались следующим образом:

• справа – тормоза;
• слева – рычаг контроля коробки передач;
• на руле имелась ручка сцепления, газа и переднего тормоза;
• воздушный фильтр располагался за карбюратором.

Заливать в бензобак необходимо уже смешанное в отдельной емкости масло с бензином. Без масла двигатель не заведется или будет поврежден после первого перегрева. Для горючего использовался АИ – 80.

Недостатки тоже имели место у транспортного средства Львовского завода. Частые поломки требовали постоянного ремонта. А сломаться на нем могло все, начиная от системы зажигания до самого двигателя. А также любые замены деталей не давали прироста мощности мокику.

Еще одним недостатком являлась система охлаждения. Из-за близкого расположения к карбюратору она постоянно забивалась. Рама спереди транспортного средства имела место часто ломаться. Поэтому ее приходилось заваривать.

Из положительных сторон следует отметить отсутствие электростартера. Он заводился с толчка или лапки. Для многих в современное время эта особенность будет скорее недостатком, но на тот момент, отсутствие электростартера делало мопед работоспособным в холодный период года и позволяло сэкономить заряд аккумулятора.

Конкурентами были такие мопеды Рижского производства, как Дельта, но главное предпочтение все же отдавали «Карпатам». Из-за его низкой стоимости и высоким гарантийным пробегом. Последний у данного транспортного средства соответствовал 18 000 км. В то время, как гарантийный пробег Дельты составлял всего лишь – 6000 км.На тот момент мопед «Карпаты» являлся лучшим вариантом для экономного передвижения.

карпаты

https://youtube.com/watch?v=37h5CTI3gtk

Модель оказалась не очень удачной. После практики на чешском мотозаводе JAWA в шестидесятые годы начался серийный выпуск первых мопедов в СССР – Рига-1. Мопеды Рига постоянно модернизировались. В фильме Приключения Электроника Сыроежкин рассекал именно на мопеде RIGA. Завод Саркана звайгзне активно функционировал до начала 90-х. Перестроечный кризис стал роковым для прославленного предприятия, вскоре рижские мопеды ссср перестали выпускаться, завод прекратил существование. Помимо моделей марки Рига, наибольшей популярностью в СССР пользовались модели Верховина и Дельта. Мопед Дельта СССР – это настоящая звезда восьмидесятых. Мопед Дельта комплектовался двумя видами двигателей: V-50 – ручное переключение передач, V-50M(V-501M) – ножное. Объем двигателя – 40-50 cm3.

Скорость – 50 км/ч. Мопед Дельта в СССР особенно любили за то, что он походил на чешский мотоцикл Ява (JAWA). В восьмидесятые годы каждый мальчишка мечтал иметь собственный мопед. Счастливые обладатели мопедов объединялись в группы, гоняли стаями по городским улицам, и проселочным дорогам. Не имевшие своей Дельты, или Верховины помогали владельцам мопеда в ремонте, усовершенствовании модели. Самый пик популярности на мопеды в СССР произошел в 1985 году. Начало лихих девяностых положило конец массовому увлечению мопедами. Советские ретро мопеды до сих пор интересуют любителей мототехники. На сайтах в интернете выкладываются большое количество разнообразных фото – мопеды СССР. Из двух-трех стареньких мопедов Дельта, собирают один полновесный рабочий ретро мопед. Некоторые советские мопеды восьмидесятых годов до сих пор на ходу без значительного ремонта.

Ныне под названием Дельта выпускаются мопеды китайского производства, но они не идут ни в какое сравнение с советскими ретро мопедами Дельта – в свое время созданными специально для российских дорог. Здравствуйте, уважаемые Байкпостовцы! Помогите, пожалуйта, определить неисправность двигателя V-501M мопеда Верховина-6 по видеозаписи ниже формулировка вопроса. У меня не хватает опыта и знаний в этом вопросе. Я уже 8-ой год как являюсь счастливым владельцем советского мопеда ЛМЗ-2. 158 Верховина-6 1977 г. в. с двигателем V-501M 2001 г. в. (ножное переключение передач). Несмотря на всю его прелесть, он, как и большинство совкотехники, к сожалению, недостаточно надежен. Поэтому, за время эксплуатации я его всего уже излазил вдоль и поперек.

И все его прихоти и капризы успешно удовлетворял. Мопед мной активно использовался на даче около 5 сезонов. В этом сезоне я перевез его в Москву с целью возобновления покатушек. Но в этом сезоне, потратив в общей сложности около месяца на ремонты, так и не смог нормально подубасить, из-за постоянных неполадок с двигателем. Общий пробег за этот сезон порядка 150 км на нескольких комплектах поршневых колец и др. (маленький, но очень веселый пробег =) ). Недавно я снял двигатель с рамы для выяснения причины нестабильности его работы. Осмотрев его, зафиксировал свои наблюдения, что описал ниже в задаче. Вопрос/Задача Есть Мопед ЛМЗ-2. 158 Верховина-6 1977 г. в. Двигатель V-501M 2001 г. в. Кривошипно-шатунный механизм. Проблема Поршневые кольца постоянно ломаются. И 100 км не ходят.

Пульсирующие вибрации (гул) на седле появляющиеся и увеличивающиеся с набором скорости (оборотов) от 20 км/ч, без потери мощности. Максимальная скорость при этом, около 60 км/ч. Но, чувство, что двигатель на ней работает вразнос. Сцепление новое. Маховик изначально имел небольшой люфт, до этих симптомов. Наблюдения Обнаружен люфт шатуна относительно коленвала около 10 мм на конце шатуна. И поперечный люфт самого коленвала относительно картера. На видео это отражено

Вопрос Находятся ли показанные люфты кривошипно-шатунного механизма в пределах допуска для данного двигателя? Может ли моя проблема быть с этим связана? Если нет, на что обратить внимание. В зависимости от этого, надеюсь, что я смогу понять, нужно ли перебирать движок заново и что учесть при его сборке. Благодарю за проявленное внимание!

Благодарю за проявленное внимание!

Благодарю за проявленное внимание!

Конкуренты

Ближайшего по характеристикам конкурента агрегат получил в «лице» транспортного средства «Верховина». Зажигание мопеда «Карпаты», узел сцепления, дизайн и некоторые другие показатели значительно превосходили соперника. Кроме того, с рассматриваемой машиной соревновалась «Дельта», «Верховина-7». У этих вариаций хоть и были модернизированы все узлы, предпочтение отдавалось «Карпатам».

На это есть несколько причин. Во-первых, цена «Дельты» была выше, да и производилась она в Риге. Во-вторых, усовершенствованная «Верховина» имела гарантийный пробег 6000 километров, ресурс до капитального ремонта – 15 тысяч. Мопед «Карпаты» в то же время обладал восемью и восемнадцатью тысячами соответственно.

Не одно поколение, особенно в сельской местности, изучило каждый винтик в этом агрегате. Краткое представление о расположении основных элементов:

• Воздушный фильтр размещен непосредственно за карбюратором.
• Рычаг контроля КПП находится слева, тормоза – справа.
• Также на руле расположена ручка сцепления, газ, передний тормоз.

Стоит отметить, что электростартер отсутствует, поэтому довольно популярным способом запуска двигателя была его активация с «толчка» или «лапки».

Мопед Рига 22 Описание

Рига 22 — кто из нас в детстве не мечтал о такой «игрушке»? Однако цена его в то время, 245 рублей, все-таки для многих была большой суммой. Теперь же мопедов и мокиков отечественного производства увидеть на дорогах можно не часто. Все больше скутеры или легкие китайские мотоциклы, вроде Stels Orion 100. Но хватит о грустном, давайте вспомним, что представлял из себя этот самый мопед Рига 22. Впервые он сошел с конвейера («Красная звезда») в 1981 году. Это был модернизированный вариант мопеда Рига 16. Отличие в первую очередь касались двигателя, на новую модель был установлен Ш-62, взамен прежнего мотора Ш-58. Ш-62 значительно отличался от предыдущих моделей коробкой передач и применением электронной бесконтактной системы зажигания. Новая система значительно повышала легкость пуска двигателя и попутно и избавляла владельца мопеда от надобности регулировать зазор прерывателя и следить за его контактами. Блок электронного зажигания размещался в выемке топливного бака. Несмотря на такой прогресс, первые экземпляры не отличались большой надежностью коммутаторов и блоков шестерен. Поэтому в 1984 году были сделаны дополнительные изменения, после чего двигатель мопеда Рига 22 получил новый индекс «Ш-62М». Источником тока на мопеде является новый генератор переменного тока, мощностью 45 Ватт. Применение такого мощного генератора позволило оснастить мопед более сильным звуковым сигналом и задним фонарем со стоп-сигналом. Все эти модернизации двигателя потребовали изменения картера и схемы крепления к раме, отчего новый мотор не возможно установить на предыдущие модели, например на Рига -16 или Рига 12.

Рама трубчатая хребтового типа. Задняя подвеска маятниковая с пружинными амортизаторами, передняя вилка – телескопическая, также с пружинными амортизаторами. Колеса взаимозаменяемые с размером шин 2.50-16. Мопед имел двухскоростную коробку передач, с передаточными отношениями I — 1,64; II — 0,93 и многодисковое сцепление. Переключение скоростей – ручное. Наибольшая скорость, в целях безопасности была принудительно ограничена до 40 километров в час. Мопед обладал привлекательным и нарядным внешним видом и неизменно двухцветной окраской, имеющей шесть разных комбинаций. Существовала спортивная кроссовая модель, унифицированная с Рига 22, которая имела наименование «Рига 20Ю». Она имела спортивную раму, ножное переключение скоростей и переднее колесо большего диаметра. Предназначалась эта модель для соревнований и тренировок молодых спортсменов.

Фотоотчет: Как разобрать двигатель мопеда «Карпаты»

Был у меня когда-то такой аппаратик. И если обо всех других выпердышах советской мотопромышленостия и вспоминать не хочется. То об этом мопеде у меня остались только теплые воспоминания. Да, у него была куча недостатков, но по тем временам обладать «Карпачом» так мы его тогда называли было очень и очень круто.

Попросили меня поставить на ход якобы вполне еще «хороший» (как сказал хозяин: искра у него есть и надо его только настроить и проверить первую передачу так как она выбивала. Ну ну, посмотрим…) мопед. Как это часто бывает на практике — якобы «хороший» на поверку оказывается полным хламом. Дальнейшее мое вмешательство в техническую часть этого вопроса только лишь подтвердило эту истину.

Беглый осмотр выявил обширные очаги коррозии, кривые колеса, порванную в трех местах раму, убитые звездочки и цепь, отсутствие многих болтов и много чего еще.

Вспомнил я молодость, поднес к мопеду столик с инструментами и с былым энтузиазмом принялся за дело. А дел здесь было много…

Видимо в сарае текла кровля. А чем еще объяснить присутствие в крышке генератора воды. К моему удивлению при таком состоянии генератора искра была, причем неплохая.

Карпаты Мопед Инструкция По Эксплуатации

Рейтинг: 5.0/5.0 (1592 проголосовавших)

Категория: Инструкции

Описание

Инструкции по эксплуатации на различную мототехнику

Инструкции по эксплуатации на различную мототехнику

Инструкции по эксплуатации (user manuals) различной мототехники.

Отечественная мототехника:

1. Инструкция по эксплуатации мопеда Рига 3;
2. Инструкция по эксплуатации мопеда Рига 7 ;
3. Инструкция по эксплуатации мокика Зид-50 “Пилот” ;
4. Паспорт на Зид-50 “Пилот” ;
5. Инструкция по эксплуатации мокика Зид-50-01 “Пилот” (с двигателем 139FMB);
6. Инструкция по эксплуатации мокикаЛМЗ-2.160 “Карпаты” ;
7. Инструкция по эксплуатации мокикаЛМЗ-2.161 “Карпаты-2”
8. Инструкция по эксплуатации велосипедного двигателя Д-4 ;
9. Инструкция по эксплуатации велосипедного двигателя Д-6 ;
10. Инструкция по эксплуатациивелосипедного двигателя Д8М
11. Инструкция по эксплуатациивелосипедного двигателя Д8Э

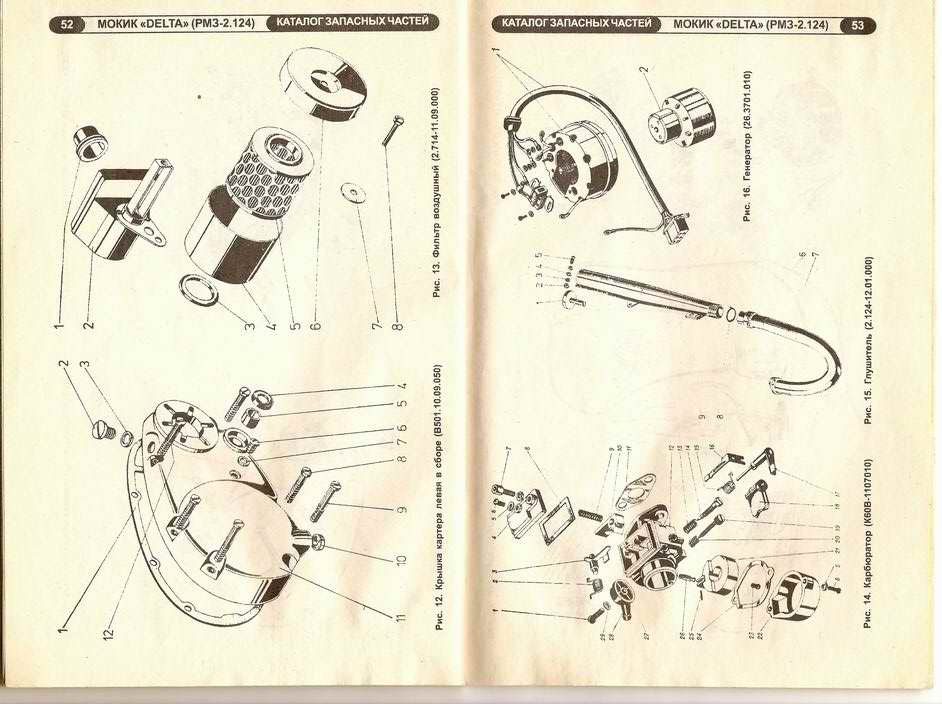

12. Инструкция по эксплуатации мокика РМЗ-2.124 “Дельта” ;
13. Инструкция по эксплуатации мокиков РМЗ-2.136, 2.136-01 “Стелла” и их модификаций;
14. Инструкция по эксплуатации мокика РМЗ-2-136-07 (Стелла с мотором Д-16);
15. Инструкция по эксплуатации мокикаИЖ 2.673 “Корнет”
16. Инструкция по эксплуатации мокика РМЗ-2.126 “Мини” (1983г. жесткая подвеска)
17. Инструкция по эксплуатации мотонасоса МН-1М “Водолей”
18. Инструкция по эксплуатации мотовелосипеда ММВЗ-1.101 “Кроха”
19. Инструкция по эксплуатации мопеда ММВЗ-2.154
20. Инструкция по эксплуатации мотовелосипеда ПВЗ 16В
21. Инструкция по эксплуатации мотовелосипеда ПВЗ МВ-18М

Импортная мототехника:

1. Инструкция по эксплуатации и обслуживанию мопеда Aprilia RS50 (на русском);
2. Инструкция по эксплуатации и обслуживанию мопеда Babetta 210 (на английском);
3. Инструкция по эксплуатации и обслуживанию мопеда Jawa 50 typ 20 (на английском);
4. Инструкция по эксплуатации и обслуживанию мопеда Manet Korado
5. Инструкция по эксплуатации и обслуживанию мопеда Manet Korado версия 2

Прочее полезное:

1. Инструкция по эксплуатации велосипедного генератора переменного тока Г-412
2. Инструкция по эксплуатации бензопилыДружба 4-М “Электрон”
3. Инструкция по эксплуатации и техническое описание двигателя S-50 (Ш-50), 1965г.
4. Инструкция по эксплуатации и техническое описание бензомоторного центробежного насоса ЦБН-2

Рейтинг: +28 Голосов: 28 22428 просмотров

Музей мопедов Владимира Гордеева

Модель «Рига-22» в 1981 году сменила на конвейере «Ригу-16». В ее облике нетрудно увидеть черты предшественниц, а ряд новых элементов — вынесенный на руль спидометр, более плоская фара увеличенного диаметра, бензобак и задний фонарь — придают машине более современный вид. Нарядной делает ее двухцветная окраска, имеющая шесть различных вариантов. Однако главное отличие «Риги-22» — новый двигатель Š-62, сменивший известный Š-58. Он оснащен бесконтактным транзисторным зажиганием. Избавляя владельца машины от необходимости следить за состоянием контактов прерывателя, регулировать зазор между ними, такая система в то же время обеспечивает более легкий и надежный пуск (как и у «Риги-16», он осуществляется кикстартером). Блок «стабилизатор — коммутатор» удалось разместить в выемке бензобака, туда же в дальнейшем предполагаем перенести и катушку зажигания. Новый генератор переменного тока, обладающий увеличенной (45 Вт) мощностью, позволил установить более сильный звуковой сигнал, а также задний фонарь со стоп-сигналом. Эти меры, служащие безопасности движения, дополнены установкой световозвращателей на кронштейнах фары. Максимальная скорость, также в целях безопасности, ограничена 40 км/ч. Для этого увеличено с 2,5 до 2,85 передаточное число задней передачи и несколько изменена система выпуска. В Латвийской ССР мокик носил имя «Usma», в честь расположенного в Латвии красивого озера, продолжив традицию географических названий, начатую «Ригой» и «Гауей». Двигатель Š-62: Число цилиндров — 1; диаметр цилиндра — З8 мм; ход поршня — 44 мм; рабочий объем — 49,8 см3; степень сжатия — 7,7-8,5. Топливо — бензин А-72 или А-76 в смеси (25:1) с маслом. Мощность — не менее 2,0 л.с./1,47 кВт при 5200 об/мин; крутящий момент — не менее 0,29 кгс-м/2,84 Н-м при 4200 об/мин. Масса — 14,8 кг. Ресурс до первого капитального ремонта — 15 000 км. Карбюратор К-60. Свеча зажигания А17В.

«Рига-22» Описание нового мопеда «Рига-22» «За рулем», 10/1981

«Рига-22» Заметка о мопеде «Голос Риги», 11/1981

Рубежи мотоциклостроения Рассказ о перспективах и планах отрасли «За рулем», 11/1982

С маркой «Вайрас» Описание нового двигателя Š-62 Шауляйского веломото, 01/1983

Семь бед на один мопед Критическая статья о проблемах в производстве мопедов «Известия», 05/1983

Запчасти — почтой Адреса баз и условия работы Роспосылторга и Главкоопкультторга «За рулем», 11/1986

Музей Мопедов примет в дар или купит в коллекцию мокик «Рига-22» («Usma») РМЗ-2.122, запчасти и документы от него.

Источник

Схема проводки на мопед Альфа: особенности отечественной эксплуатации

С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.

Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа 110сс» или «Альфа 49». Цифры в названии обозначают рабочий объем двигателя:

1. Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;
2. Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.

Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.

Справочно: в Китае сборкой модели ALPHA занимаются сразу несколько производителей. Среди них компании Horse, Chong Qing Bull, WONJAN, Omaks и ряд других. Сборкой мопедов занимаются и в России такие компании, как АВМ и СМото. При этом схема электропроводки мопеда Альфа идентична вне зависимости от места сборки.

Кпп

Отворачиваем на картере болтики.

Берем технический фен, нагреваем им картер особенно хорошо греем места под подшипники и ударяя киянкой по валам «половиним» двигатель.

Детали КПП именно в этом двигателе были отвратительного качества. На тех, еще стареньких мопедах детали были намного качественней чем на этом экземпляре. Оно и не удивительно — этот мопед 1994 года выпуска, а в те годы качество выпускаемой продукции упало во много раз.

Кулачковые муфты на деталях КПП этого двигателя какие-то странные. Толи они такие шли с завода, то ли их уже кто-то успел отколхозить. Непонятно. Понятно лишь одно: качество полное гуано, даже на фотке видно как кулачки муфт попросту нарезали то ли «болгаркой», то ли на станке — я так и не понял.

Каретка, которая включает передачи была с сильным износом кромок кулачковых муфт. Отсюда росли и проблемы с выскакиванием передачи.

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства, предполагая, что низкая цена – главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Проявляется это в следующем:

1. Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
2. Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
3. Мопед не предусматривает эксплуатацию при минусовых температурах.

Совет: От сурового климата особенно страдает проводка мопеда Альфа, поскольку ее изоляция выполнена из дешевого пластика. При отрицательных температурах она становится хрупкой и разрушается. Опытные владельцы после покупки заменяют ее на проводку с резиновой изоляцией.

Таким же путем, как и проводка на мопед Альфа, с помощью замены излечиваются и другие «болезни» мопедов Альфа. В частности:

1. Заводские шины заменяются более износоустойчивыми;
2. Литые диски заменяются традиционными ободами со спицами;
3. Амортизаторы переустанавливаются с отечественных мотоциклов.

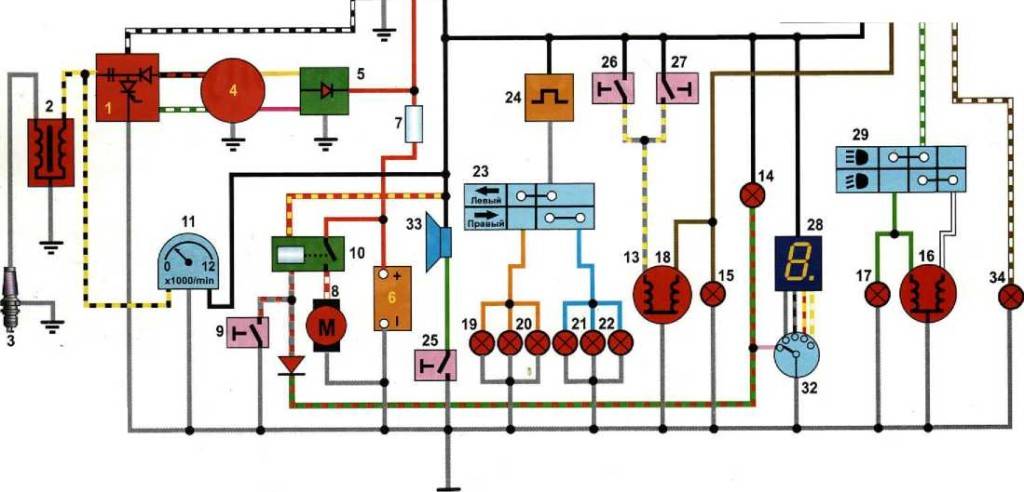

Схема электропроводки мопеда Альфа 72 куб с тахометром

На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию. Ток от аккумуляторной батареи поступает к основным цепям скутера.

Тормоза Для регулировки переднего тормоза на диске тормозных колодок установлен упор. Перед началом эксплуатации проверьте затяжку креп-ления всех соединений; наличие масла в коробке передач и топлива в баке; правильность регулировки механизмов переключения передач, сцепления, тормозов; давление воздуха в шинах; натяжение цепи и спиц колес; работу приборов освещения и сигнала.

Если вторая передача не включается, значит свободный конец троса мал. Для этого нужно выключить сцепление, одновременно уменьшить обороты двигателя и включить вторую передачу. Выявление проблем совершается с использованием мультиметра. Запуск двигателя Перед запуском, после длительного перерыва в эксплуатации, включите, первую передачу и прокатите мокик вперед и назад два—три раза, выжав муфту сцепления. Чтобы его открыть, необходимо снять декоративный пластик.

Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо. При смазывании необходимо удалить старую смазку, промыть детали в керосине.
