Проверка регулятора-выпрямителя и генератора напряжения
Отсоединяем аккумулятор. Переключаем прибор на 10 А.
Ставим красный щуп цешки на к/ч провод, а второй щуп на минус — зеленый провод. Включаем зажигание. Дергаем ножкой кикстартера. Прибор может показать 5 – 10 А. Это значит, что генератор напряжения, регулятор-выпрямитель, электропроводка и предохранители в цепи от генератора до аккумулятора исправны.
Если все это работает, а искры нет, то остается проверить коммутатор. Он не разбирается и внутри имеет сложную электронную схему. Поэтому его можно проверить только на другом таком же рабочем скутере. Найти японский коммутатор бывает сложно. Но есть много китайских аналогов, они работаю не хуже оригинальных.

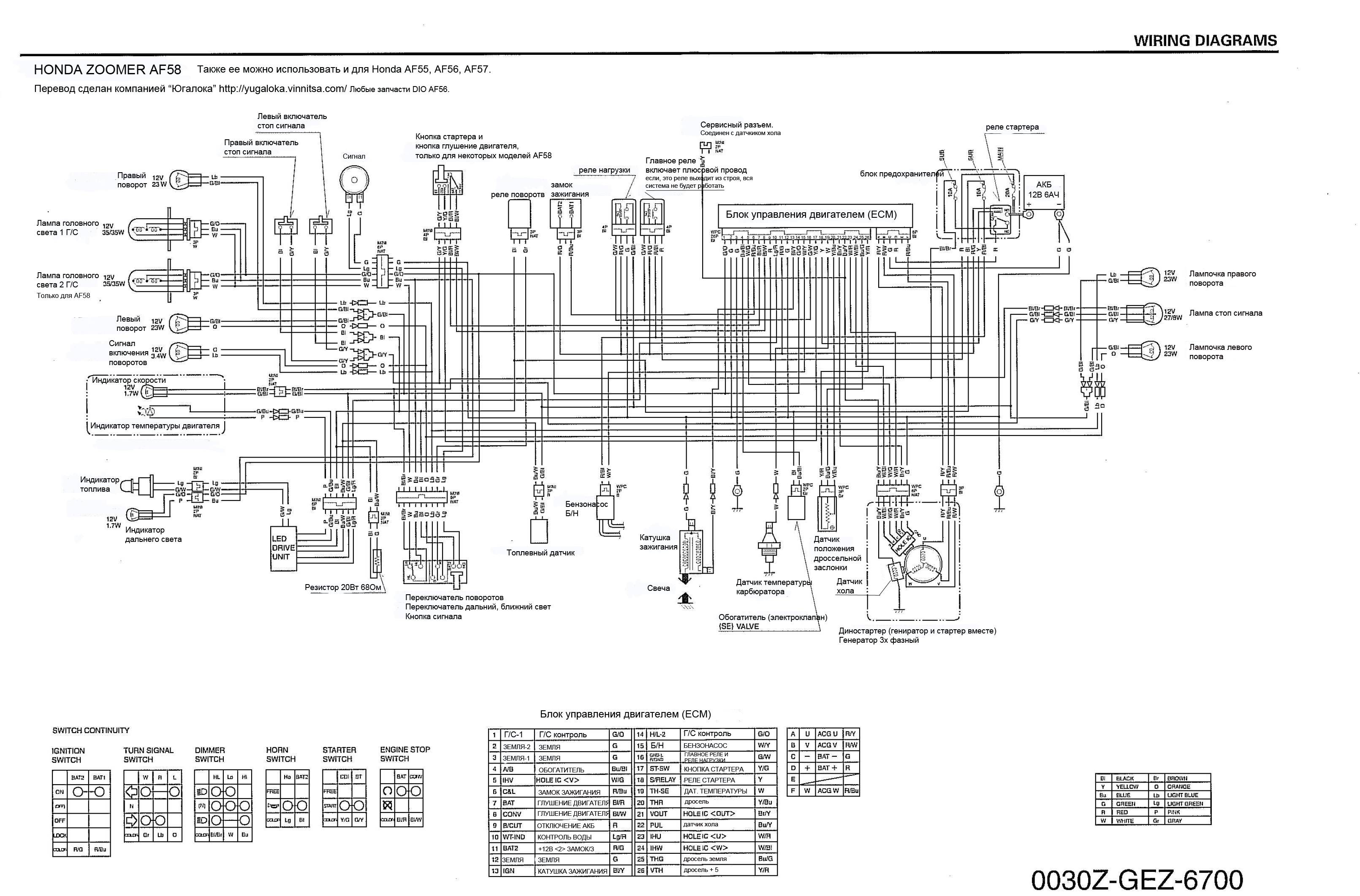

Такую последовательность поиска неисправности — нет искры на дио 34, можно применять и на любом 2т или 4т скутере или мопеде. Нужна только электросхема к скутеру, универсальный набор отверток и ключей, мультиметр (цешка).
Вот и все.
Тем, кому интересно, смогут сами найти проблему с искрой на своем скутере или мопеде и устранить ее своими руками.
Не бойтесь. Пробуйте.
Если есть вопросы, пишите. Будем разбираться.
Всем пока!
Генератор
Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.
Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.
В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.
Распиновка
Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:
Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу
Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания. Та, что находится под ней, также соединяется с минусовым проводом (массой)
К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
- Двигаемся слева направо, сначала верхний ряд, затем нижний.
- Здесь провод от датчика генератора идет, как и в предыдущем варианте.
- Далее идет провод катушки зажигания.
- И в конце «глушилка» замка зажигания.
Нижний ряд:
- Первые две клеммы – минусовой провод, «масса».
- К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.
Скутер Хонда Дио АФ 18 27
Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:
- Датчик Холла.
- Катушка зажигания.
- Масса.
- Блокировка замка зажигания.
- Провод питания от высоковольтной катушки.
Скутер Yamaha Jog
На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:
- Оранжевый должен вести к катушке зажигания и генератору.
- Черный – к замку зажигания.
- Фиолетовый – датчик Холла.
- Оставшиеся два провода соединяют с катушкой зажигания.
Китайские скутеры
Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.
Проверка стабилитрона
Прежде, чем двигаться дальше нужно еще раз убедиться в неисправности стабилитрона.
Для этого снимаем разъем с замка и с помощью цешки (вкл. на 2 кОм) замеряем проводимость на двух крайних контактах. Она должна быть как на диоде: если менять щупы местами, то в одну сторону будет показывать 0, а в другую – показывать сопротивление. Если этого нет, то стабилитрон точно неисправен.
Смело разбирайте замок зажигания.
Понадобится инструмент: бита Т10Н, маленький ключ для биты 6,5 мм, паяльник.
С выпаянным стабилитроном сходите в радиотовары и купить парочку на всякий случай. Они везде есть и стоят в районе 10 рублей.
Впаиваем стабилитрон, собираем замок зажигания, соединяем разъемы. Подсоединяем аккумулятор, включаем зажигание и опять замеряем напряжение на розовом проводе. Оно должны быть 8 — 9 В.
Смотрим искру на свече. Если она есть, то вкручиваем свечу на место, заводим двигатель и катаемся все лето.
А если искры все равно нет, то разбираемся дальше и проверяем: катушку зажигания, датчик Холла, регулятор напряжения — выпрямитель, генератор, коммутатор. Но об этом в следующей статье.
Подписывайтесь.
Пишите, как у вас получается, вместе будем обсуждать.
Всем пока.
Основные показатели
Описываемая модель скутера имеет длину 1 675 миллиметров, ширину 630 миллиметров и высоту 995 миллиметров. Высота по сиденью составляет семьсот миллиметров. Просвет до дороги почти сто пять миллиметров. При этом ее вес, как уже упоминалось выше, составляет 69 килограмм. Honda Dio AF 34 – одноместный. Но его грузоподъемность составляет сто пятьдесят килограмм.
На сто километров пути скутер потребляет 1,85 литров. Бак для топлива имеет объем пять литров. А емкость бака для масла равна 1,3 литра. Технические составляющие позволяют разогнаться до шестидесяти километров в час. Но были случаи, когда владельцы развивали скорость выше на десять или даже пятнадцать километров в час. Поэтому можно сказать, что максимальная скорость, заявленная производителем, не является непреодолимой величиной.
Разные коммутаторы
Например, на дио 35 на коммутаторе 4 провода:
— с/ж – приходит управляющий импульс с датчика Холла
— кр/ч — на заведенном двигателе приходит переменное напряжение 16,5 вольт, а также + 12 вольт постоянного напряжения с аккумулятора. Если двигатель не заведен приходит только + 12 вольт с аккумулятора при включенном зажигании
— з – земля (минус) или корпус скутера
— ч/ж – выход импульсного напряжения к катушке зажигания
А на хонда дио 34 к коммутатору подведен еще 5-й провод с пониженным напряжением 9,3 В. Он розового цвета и идет от замка зажигания к коммутатору.
При отсутствии пониженного напряжения скутер не развивает обороты и не газует. А при увеличении на розовом проводе до 12 В коммутатор перестает работать вообще, пропадает искра.
Розовый провод предусмотрен как противоугонная система, чтобы нельзя было скутер завести без ключа, замкнув провода напрямую с помощью перемычки.
Распиновка
Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:
Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу
Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания
Та, что находится под ней, также соединяется с минусовым проводом (массой)
К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
- Двигаемся слева направо, сначала верхний ряд, затем нижний.
- Здесь провод от датчика генератора идет, как и в предыдущем варианте.
- Далее идет провод катушки зажигания.
- И в конце «глушилка» замка зажигания.
Нижний ряд:
- Первые две клеммы – минусовой провод, «масса».
- К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.
Скутер Хонда Дио АФ 18 27
Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:
- Датчик Холла.
- Катушка зажигания.
- Масса.
- Блокировка замка зажигания.
- Провод питания от высоковольтной катушки.
Скутер Yamaha Jog
На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:
- Оранжевый должен вести к катушке зажигания и генератору.
- Черный – к замку зажигания.
- Фиолетовый – датчик Холла.
- Оставшиеся два провода соединяют с катушкой зажигания.
Китайские скутеры
Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.
Опережение зажигания скутера
Опережение зажигания — это смещение на несколько градусов момента образования искры на свече зажигания до того, как поршень двигателя достигнет верхней мертвой точки (вмт). Горючая смесь топлива и воздуха при зажигании не взрывается мгновенно, как многие полагают, а горит, — для этого горения нужно какое-то время. Двигатель будет работать эффективнее и экономичнее, когда максимум давления от взрыва горящей топливной смеси наступает именно сразу после того, как поршень минует вмт, т.е. при начале движения поршня вниз. Для этого нужно воспламенить горючую смесь еще до подхода поршня к вмт. Опережение зажигания в электронных системах зажигания CDI — коммутаторах — современных скутеров, является не регулируемым, но полностью управляется электроникой. Но для проверки момента установки зажигания на некоторых современных моделях скутеров нанесены мерные риски.
Чтобы проверить опережение зажигания скутера нужен специальный прибор — стробоскоп. Такое устройство не входит в набор инструмента обычного скутера, и не следует считать его приобретение совсем необходимым — рядовой скутерист крайне редко будет им пользоваться.
Как работает стробоскоп. Стробоскоп — устройство, в котором вспыхивает яркий свет в момент «выстрела» искры в свече. Определяя стробоскопом момент зажигания во время работы двигателя мкутера (в момент зажигания вспыхивает свет), можно видеть мерные риски и определить, на своих ли они местах относительно друг друга. Такие риски находятся на маховике генератора скутера и ответные риски на корпусе рядом с маховиком. Но, далеко не на всех моделях скутеров есть эти риски, и поэтому в этом случае стробоскоп тут не поможет.
Так как опережение зажигания определяется для какого-то определенного значения оборотов коленвала, некоторые стробоскопы оборудованы датчиком частоты вращения — учитывайте это при покупке устройства, если оно вам всё-таки нужно. Если частота вращения коленвала не регламентируется, то это обычно означает, что проверка должна проводиться на холостом ходу двигателя. В этом случае в начале нужно выяснить, соответствуют ли обороты холостого хода регламентированным характеристикам скутера. Стробоскоп подключается в соответствии с рекомендациями его изготовителя. Обычный стробоскоп имеет три провода, из которых два — это питание, третий подключается к проводу свечи. Некоторые изготовители скутеров не рекомендуют или запрещают подключать питание стробоскопа к электросети самого скутера — иначе показания будут неверны; возможно это связано с небольшими скачками нагрузки на источник питания во время вспышки стробоскопа. Проверку проводят на прогретом двигателе.
Чтобы произвести проверку опережения зажигания скутера, нужно навести стробоскоп на риски синхронизации, — они должны полностью или почти полностью совпадать. В самом нежелательном случае риски на маховике находятся на значительном отдалении от ответных рисок на корпусе при вспышках стробоскопа, или не видны вовсе. Электронная система зажигания скутера при всех ее преимуществах является неудобной в том отношении, что рядовой владелец скутера не может ее проверить, поэтому при неправильном опережении зажигания скутера, поездка в мастерскую является единственно верным методом для выяснения причины. Детали системы зажигания недешёвые, поэтому их трудно заменять по принципу «А не поломано ли это?» Можно, конечно, попробовать заменять детали, если у кого-то из знакомых есть подобный скутер, детали которого можно использовать. Ловушки мегаполиса для начинающего на «табуретке» Полезные советы скутеристу Чертёж съёмника вариатора ‘Тревожный чемоданчик’ скутериста Проблемы со скутером Словарь технических терминов Словарь скутериста Степень сжатия, компрессия двигателя, и октановое число Масло для двух- и четырехтактных двигателей Маркировка шин, таблица индексов скорости и нагрузки шин Опережение зажигания скутера Схема простейшего коммутатора, без электронного опережения Кавказский впрыск Электроскутер ? История скутера Светодиодная подсветка на скутер Шлем, очки и контактные линзы Учебник по выживанию для мотоциклистов
Технические характеристики и особенности эксплуатации скутера Honda Dio
Как видите, данная модель скутера идеально подходит для российского потребителя. Так как имеет достойное качество и приемлемую цену. Ну а недостатки есть у всех, даже самых дорогих моделей.
История оглушительного успеха Honda Dio
По запросу “Honda Dio” почти в любом поисковике можно получить 1,5 миллиона ответов,но почти нигде нельзя узнать подробную историю создания этих мопедов,лишь только сухие цифры годов выпуска и их новых модификаций. Сама по себе Хонда мало чем примечательна,секрет её успеха в моторе.Если откинуть мотор,то пресловутая Дио мало чем может похвастаться.Про мотор как раз и пойдёт …
Продолжаем разбираться
Снимаем клюв. Он крепится на трех болтах спереди, четырех саморезах с другой стороны под рулем и двух клипсах внизу, со стороны колеса.
Добираемся до коммутатора (с 5-контактным разъемом), замка зажигания (с тремя проводами – два красных, один розовый) и регулятора напряжения — выпрямителя.
Мерим напряжение. Подсоединяем к скутеру заряженный аккумулятор. Берем мультиметр (цешку) и ставим на « V -» 20 В. В норме при включении зажигания два красных провода замыкаются вместе, на них +12 В,
а на третий розовый через стабилитрон идет к коммутатору 8 — 9,3В.
Если на розовом 12 В или 0 В, то неисправность в замке зажигания, а именно вышел из строя стабилитрон. А не коммутатор, как показалось на первый взгляд.
Что есть такое коммутатор и зачем он нужен?
Если быть проще, то коммутатор — это некий модуль (по фен-шуй — модуль DC CDI либо AC CDI) в котором накапливается электрическая энергия, которая в нужный момент в виде импульса подается на катушку зажигания, где многократно умножается и в виде электрической искры проскакивает между электродами свечи зажигания.
В зависимости от типа коммутаторов, энергия необходимая для формирования икры может накапливаться в коммутаторе двумя способами:
- На коммутаторах типа AC CDI — энергия необходимая для образования искры на свече зажигания сначала формируется в высоковольтной катушке генератора и затем, в виде переменного тока поступает в коммутатор, где накапливается в конденсаторе и в нужный момент в виде импульса поступает на катушку зажигания
- На коммутаторах типа DC CDI — энергия необходимая для образования искры на свече зажигания в виде постоянного тока поступает непосредственно с аккумуляторной батареи, где преобразуется в переменный ток, многократно умножается по вольтажу и поступает на конденсатор
Потроха

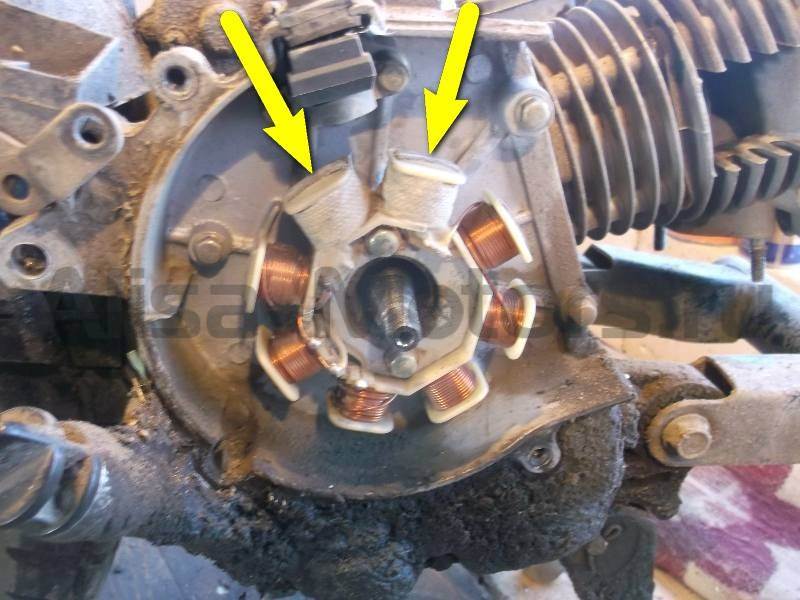

Катушки питания коммутатора на генераторе выглядят примерно так. На некоторых моделях генераторов их две, на некоторых всего одна
Для прохождения искры в нужный момент в конструкцию генератора и иже с ним коммутатора внесен магнитоиндукционный датчик (по-колхозному — «датчик холла»). Магнитоиндукционный датчик по сути представляет из-себя обычный генератор переменного тока, только в миниатюре.

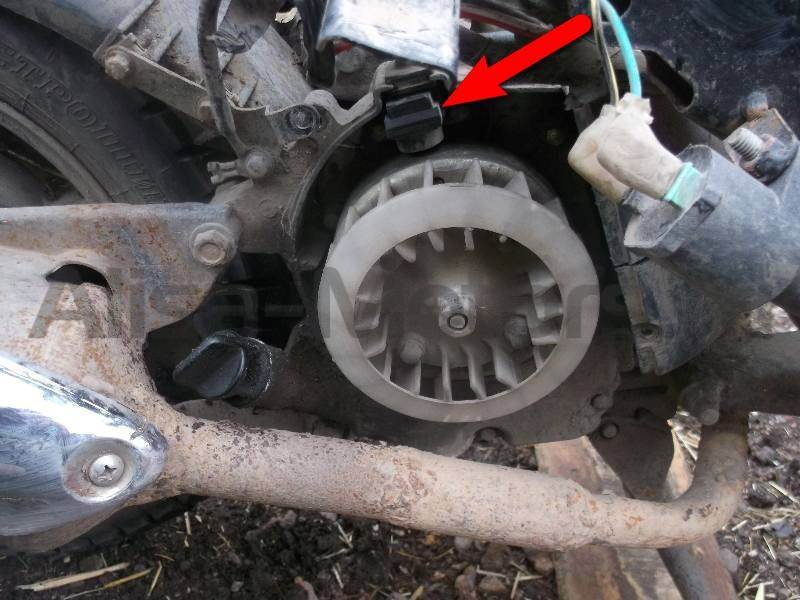

На внешней стороне ротора генератора есть небольшой выступ при прохождении которого возле датчика — в обмотках датчика формируется небольшой знакопеременный импульс, который поступает на тиристор коммутатора — тиристор открывается и энергия накопленная в конденсаторе поступает на катушку зажигания
Датчик
Как выставить зажигание на скутере хонда дио
Устранение неисправностей системы зажигания мотоцикла Honda DIO. И поэтому мы удаляем пластик и ищем элементы системы зажигания. Найти переключатель не сложно: это небольшая в основном черная пластиковая коробка с разъемами, в которой подходят 5 или 6 проводов разных цветов.
Еще проще найти катушку зажигания: к ней от свечи ведет толстый высоковольтный провод. Генератор и электромагнитный датчик находятся в корпусе двигателя, но их можно проверить, не разбирая.
Чтобы узнать, что случилось, вам нужно знать, как работает электрическая система скутера.
Напряжение переходит от генератора к переключателю и накапливается в конденсаторе. Электромагнитный датчик подает сигнал на конденсатор, и он мгновенно разряжается, и весь ток поступает в катушку зажигания. В этом ток от этого конденсатора резко возрастает на несколько тысяч вольт и проходит через толстый высоковольтный провод к свече. От переключателя до зажигания есть провод. он служит для отключения звука двигателя. Когда зажигание выключено, провод закрывается на землю. Вам нужно проверить все эти схемы.
Возьмите цифровой мультиметр, отрегулируйте его для измерения сопротивления. Убедитесь, что двигатель находится в электрическом контакте с рамой мопеда.
Затем определите значение каждого провода, соответствующего разъему переключателя.
Лучше начать с «массового» провода (часто зеленого). между этим проводом и рамой скутера, сопротивление должно быть равным нулю. Для катушки зажигания подходят два провода: один переходит в «массу», другой. к переключателю. Посмотрите на цвет провода переключателя (его можно найти в разъеме переключателя).
Мы разбираем передний пластик скутера, также называемый «клювом». Снимите защитную крышку замка зажигания.
Выберите провода, которые соответствуют зажиганию. Этот провод, который соответствует цвету с одним из проводов, который приходит к переключателю, и есть прогиб для скутеров. Остается определить назначение двух проводов. от электромагнитного датчика и от питающей катушки. Черный провод с красной полосой обычно находится от электромагнитного датчика
, а другой. от катушки питания. Чтобы убедиться, что мы не ошибаемся, мы измеряем сопротивление между этими проводами и «массой»: сопротивление электромагнитного датчика в два-три раза больше сопротивления высоковольтной обмотки генератора.
Системы зажигания скутера
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Как известно, зазор на скутерах является регулируемым
Как известно, зазор на скутерах является регулируемым
Это касается современных систем, а вот на старых он должен быть равен зазору на свече (прим. полтора мм)
Как известно, зазор на скутерах является регулируемым. Это касается современных систем, а вот на старых он должен быть равен зазору на свече (прим. полтора мм).
Система зажигания скутера предназначена для воспламенения горючей смеси в цилиндрах двигателя. Огромное значение при этом имеет момент воспламенения, который осуществляется посредством свечи. С центрального ее стержня поступает искра. Напряжение в данном случае может достигать 15-30 тыс. вольт.
Требуемое для нужного искрообразования высокое напряжение образуется, как известно, в катушке. Включает последняя сердечник с намотанными обмотками (первичн/вторичн).
На всех скутерах последнего года выпуска устанавливается БСЗ. В плане эффективности и преимуществ она значительно превосходит устаревшие контактные системы (они тоже устанавливались на скутерах раньше).
В свое время на скутерах было принято устанавливать магнето. Эта система зажигания тоже контактного типа, однако имеет различия. Так, катушка в такой системе находится в статоре, и выполняет одновременно несколько функций – обеспечивает еще и генератор.
Преимуществом системы магнето является простота. В данном случае нет катушки выносного типа, нет лишних проводов и разъемов. На свечу идет только провод высокого напряжения. Естественно, имеется и большой недостаток, связанный с мощностью искры. Дело в том, что размеры катушки не могут быть большими из-за габаритов магнето, а это усложняет увеличение мощности искрообразования.
Еще один недостаток связан с быстрым нагреванием катушки. Она находится внутри генератора, и этим обуславливается такое явление. В результате этого заметно снижается эффективность.
Интересный момент. Магнето повсеместно использовалось не только в мотоциклах и скутерах, но и в автомашинах до середины прошлого столетия. В замену ей выходит конструкция, оснащенная выносной катушкой.
БСЗ система скутера – это новый шаг вперед. Появилась она из-за бесспорного недостатка устаревшей системы, связанного с подгоранием контактов. Через последние проходил сильный ток, они были все время под нагрузкой и не выдерживали такой ритм. Постоянно приходилось их зачищать и регулировать.
Система типа CDI
БСЗ скутеров тоже, в свою очередь, подверглась модернизации. И появилось зажигания на разряде конденсатора или CDI. В целом функционирование такой системы аналогично функционированию КСЗ, однако в состав ее входит также особый энергопроизводитель и индуктивный датчик, выполняющий одни и те же функции с ЭБУ.
На некоторых модификациях 2-колесных средств передвижения катушка вделывается непосредственно в коммутатор. Что касается индуктивного датчика CDI, то он являет собой обмотку совершенно иного типа, напоминающую генераторную.
Конструкция системы до банального простейшая, регулятор не нуждается в питании от АКБ. Он напрямую соединен с ЭБУ или коммутатором, в составе которого есть свой конденсатор, заряжаемый непосредственно от обмотки генератора.
Такой конденсатор способен накапливать энергию искры, чтобы в момент, когда это необходимо, подавать импульс на катушку. Управляет этим самым моментом тиристор или управляемый диод, не пропускающий напряжение на массу.
Мануалы к скутерам
или скутеры и как с ними бороться.
Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего
Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact – Устройство, техничеcкое обслуживание, ремонт
Honda Lead набор gif’ов Скутер Honda Lead – Устройство, техническое обслуживание, ремонт
Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A
Электрика Honda DIO gif
Электрика Honda Takty tiff
Электрика Honda Lead gif
Коммутатор Honda Dio Fit gif
Коммутатор Honda Dio AF18, AF27, AF34 и других кроме Dio Fit gif
Suzuki Sepia tiff Скутеры Suzuki Sepia – Устройство, техничеcкое обслуживание, ремонт
Yamaha Cute tiff Инструкция пользователя Yamaha Cute
Yamaha Vino 49cc pdf Руководство по обслуживанию Yamaha Vino 49сс
Yamaha Cygnus XC125 набор gif’ов Руководство по сервисному обслуживанию Yamaha Cygnus XC125
Yamaha T-Max-XP500 5GJ pdf Руководство для владельца Yamaha T-Max-XP500 5GJ
Yamaha Jog tiff Скутеры Yamaha Jog – Устройство, техничеcкое обслуживание, ремонт
Yamaha AEROX YQ50 pdf Руководство по сервисному обслуживанию Yamaha AEROX YQ50
Yamaha BW’s pdf Руководство по сервисному обслуживанию Yamaha BW’s
Yamaha Axis 100 pdf Руководство по сервисному обслуживанию Yamaha Axis 100
Yamaha Majesty YP125-150 pdf Руководство по сервисному обслуживанию Yamaha Majesty YP125-150 2001
Электрика Yamaha jpeg Схема электрооборудования скутеров Yamaha Cygnus-125, Beluga-125, Riva-125
Peugeot набор jpeg’ов Руководство по эксплуатации и техническому обслуживанию Peugeot Looxor, Speedfight, Trekker, Vivacity
Peugeot 103 pdf Руководство по эксплуатации и техническому обслуживанию Peugeot 103
Daeliim S-Five pdf Руководство по сервисному обслуживанию Daeliim S-Five
Aprilia Leonardo swf Руководство по эксплуатации и техническому обслуживанию Aprilia Leonardo
Gilera Runner 50 DD pdf Руководство по эксплуатации и техническому обслуживанию Gilera Runner 50 DD
Piaggio Hiper Pro pdf Руководство по сервисному обслуживанию и ремонту двигателей Piaggio 50 HiperPro
Reggy pdf Инструкции по эксплуатации скутеров Reggy. Кучкой для моделей RG50S1001, RG50S1201, RG50M1401, RG125S1202, RG50M1601, RG110M5500, RG43S2101 – RG43S2109
Honling pdf Ремонт и обслуживание скутеров Хонлинг
Китайцы 2Т pdf Руководство по ремонту и обслуживанию двухтактного скутера на примере Baltmotors Joy-S
Китайцы 4Т pdf Руководство по обслуживанию и ремонту четырёхтактного скутера на примере Baltmotors Joy-R
Поршни для китайцев 4Т pdf Руководство по установке поршневых для китайских скутеров с четырехтактным двигателем 139 QMB
Электрика Sinski pdf Схема электрооборудования скутера Sinski XSJ50QT-4D
Exhaust Calculator Exhaust Calculator – Программа для расчета резонаторов глушителей двухтактных двигателей
Принцип работы карбюратора скутера
Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.
Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:
- Жиклеры.
- Игла, дозирующая поступление кислорода.
- Золотник.
- Дроссельная заслонка.
Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду
От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам
Пусковой обогатитель скутера
Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.
Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:
- Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
- После того как двигатель будет остановлен, игла будет убрана обратно.
Устройство поплавковой камеры
Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.
От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.
Устройство дозирующей системы подачи топлива
Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.
Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.
Холостой ход – принцип работы
Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.
Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.
При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.
Проверка катушки зажигания
Отключаем аккумулятор и снимаем клюв на скутере. Отсоединяем разъем на коммутаторе и мерим цешкой сопротивление на катушке. Ставим один щуп цешки в разъем на ч/ж провод, а второй — на «минус» (зеленый провод). Должно быть 4 Ом – это значит, что проводка и первичная обмотка катушки исправны.
Следующий шаг.
Проверяем вторую обмотку катушки. Вытаскиваем щуп из контакта зеленого провода и вставляем его в подсвечник вместо свечи. А другой щуп оставляем на контакте ч/ж провода. Сопротивление должно быть около 7,85 кОм. Это говорит о том, что вторая обмотка, бронепровод и сам подсвечник исправны.
А если прибор покажет обрыв (т.е. никак не отреагирует), то снимайте и проверяйте подсвечник и бронепровод по отдельности. Если они прозваниваются, то значит обрыв произошел в катушке зажигания. Ее не отремонтируешь, она цельная, придется заменить новой. Стоит недорого, купить можно всегда без проблем.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
