Свеча, высоковольтный провод, наконечник
Далее по списку идёт свеча зажигания. Бывает, что внешне исправная свеча не работает, поэтому свечу лучше сразу заменить на заведомо исправную. Даже если свеча была исправна — ничего страшного, свечи — это «расходники».
Обязательно берите свечу, рекомендованную производителем мопеда, или ее полный аналог, подобранный по каталогу. Не слушайте «специалистов», которые советуют нестандартные свечи, например с увеличенным зазором или тремя электродами.
Если свеча исправна, а искры нет — проверяем наконечник свечи и высоковольтный провод. На них не должно быть механических повреждений, трещин.
В вашем браузере отключен JavaScript
Электрическая система скутера — устройство и принцип работы
Система электроснабжения скутера обеспечивает подачу тока на свечу, лампочки и датчики для их нормальной работы. Электросистема скутера состоит из:
- генератора;
- стартера;
- свечи;
- аккумулятора;
- лампочек поворотов, стопов, передней фары;
- сигнала;
- датчиков;
- электропроводки;
- реле — регулятора.
Основной деталью этой системы является генератор. Он состоит из ротора, статора, нескольких катушек и датчика системы зажигания. Во время вращения статора в роторе возникает электрическая энергия, которая распределяется на катушки и дальше к потребителям тока.
Например, чтобы воспламенить топливо ток ротора поступает на коммутатор и катушку зажигания, которая создает мощные высоковольтные импульсы. От этого возникает сильная искра, которая и зажигает горючую смесь.
Еще одной важной деталью, питающейся током генератора, становится аккумуляторная батарея. Она является химическим накопителем электроэнергии и питает лампочки, датчики, стоп — сигнал, которые подключены к ней через реле — регулятор. Кроме этого она служит для запуска двигателя электростартером, при этом батарея теряет часть своего заряда
Пополняется запас энергии аккумулятора за счет электричества, вырабатываемого генератором при заведенном моторе скутера. Даже полностью заряженный аккумулятор непрерывно потребляет часть тока генератора во время его работы
Кроме этого она служит для запуска двигателя электростартером, при этом батарея теряет часть своего заряда. Пополняется запас энергии аккумулятора за счет электричества, вырабатываемого генератором при заведенном моторе скутера. Даже полностью заряженный аккумулятор непрерывно потребляет часть тока генератора во время его работы.
Как определить неисправности электрики скутера
Электрическая система скутера имеет множество уязвимых мест, в которых могут произойти поломки. В отличие от других систем, где поломку можно определить визуально или при помощи замера износа детали, поломку электрооборудования определить гораздо сложнее. К примеру, одной из частых поломок в системе являются разрывы или другие повреждения электропроводов. При этом, чтобы определить в каком именно месте нарушена целостность провода заднего поворота или стоп — сигнала, нужно разобрать пол скутера. Но существует возможность определить примерное место разрыва с помощью замера силы тока.
Для проведения таких замеров существует специальный прибор — тестер. С помощью такого прибора можно определить сразу три показателя в системе электрооборудования:
- ток — применяя тестер как амперметр;
- напряжение — тестер используется как вольтметр;
- сопротивление — прибор применяют как омметр.
Измерение производится присоединением острых концов щупов к местам измерения. При этом на цифровом датчике появится показание замера, а на шкале результат обозначит отклонившаяся стрелка. При осуществлении замера необходимо правильно присоединить щупы прибора к приборам электроцепи. «Плюс» тестера (обычно красного цвета) должен соединяться с «плюсом» в электросети скутера. Ну а «минус» (черный провод) — соответствовать «минусу » электрики. Если перепутать полярность, то цифровой тестер покажет минусовое значение на экране, а стрелка тестера со шкалой упрется в левый край шкалы.
Самые распространенные поломки электрооборудования их ремонт и замена
Одной из самых распространенных проблем в системе электрики скутера является износ аккумуляторной батареи. Определить такую поломку очень легко с помощью тестера. Нужно аккуратно дотронуться щупами до клемм аккумулятора. При этом датчик должен показать около 12 вольт, если батарея исправна и заряжена. Если до измерения скутер долгое время не эксплуатировался и аккумулятор не заряжался от зарядного устройства, он выдаст меньший вольтаж. При этом необходимо зарядить аккумулятор и повторно произвести замер. Если показатель не изменится или будет ниже 12 вольт, то батарея не заряжается, а следовательно подлежит замене.
Следующей проблемой может стать износ щеток генератора или нарушение целостности обмотки. Чтобы выявить эти поломки следует так же провести замеры тестером. Сначала следует проверить вырабатываемые вольты и амперы генератора. Эти измерения позволят судить об износе щеток и необходимости их замены. Для замены щеток генератора лучше всего обратится в автосервис, так как неопытный водитель может нарушить целостность обмотки генератора во время монтажа, что повлечет за собой еще более серьезный ремонт.
Для ремонта электрооборудования скутера желательно использовать оригинальные детали, прописанные изготовителем в инструкции скутера.
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…
Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков
В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.
Генератор.
Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).
От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.
Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).
Реле-регулятор.
Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.
Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.
В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.
На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.
По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).
Улучшение карбюратора
Английские и французские тюнинговые фирмы считают, что даже карбюратор размера 12-мм не является ограничивающим элементом для двигателя 50сс, тем более не является таковым типичный 14-мм карбюратор Teikei, Mikuni или Dell’Orto, устанавливаемый практически на все современные модели скутеров 50сс. Однако после установки цилиндра объема 70сс (и особенно 80-85сс) увеличение размера диффузора карбюратора начинает существенно добавлять двигателю мощности. Большинству цилиндров 70сс и 85сс шоссейного класса вполне достаточно карбюратора Dell’Orto 17-мм или 18-мм, однако для гоночного цилиндра 70-85сс может понадобиться и карбюратор размера 22-мм.
Обычно замена карбюратора сопровождается заменой окружающих его установочных элементов – всяких держателей, патрубков и прочего, а также часто сопровождается установкой нового воздушного фильтра увеличенной производительности. Собственно, наборы тюнинговых карбюраторов Malossi и Polini как раз и состоят из карбюратора с комплектом подобных установочных деталей.
Трансмиссия: недостижимый компромисс
Я не буду излагать сейчас подробности конструкции вариатора и сцепления, ограничившись констатацией главного принципа работы автоматической трансмиссии скутера: вариатор стремится удержать обороты двигателя постоянными – на уровне оптимальных для максимальной мощности мотора, изменяя передаточное отношение пропорционально нагрузке. Спепление, в свою очередь, обеспечивает возможность мотору достигнуть номинальных оборотов перед троганием с места, и расцепляет мотор с колесом при резком сбросе газа – для обеспечения движения накатом (на умеренной скорости).
Схема трансмиссии скутера в разобранном состоянии.
Поскольку тюнинг двигателя изменяет его характеристики в части оптимальных оборотов, это требует перенастройки вариатора и сцепления.
Хуже того – вариатор, рассчитанный на передачу мощности стандартного двигателя 50сс, при работе с увеличившимися крутящими моментами мощных тюнинговых моторов (70cc и особенно 85сс) начинает работать с проскальзыванием ремня, что снижает скорость и приводит к очень быстрому износу ремня и дисков вариатора. Особенно склонен к проскальзыванию вариатор при трогании с места и на малой скорости – в этих режимах ремень бегает по малому радиусу ведущего диска (то есть минимально его пятно контакта с дисками) и при этом наиболее слабо натянут (из-за максимально сведенных ведущих дисков). Единственная возможность парировать это – увеличить натяг возвратной пружины вариатора (либо, что лучше, установить специальный более жеский тюнинговый вариатор).
Сцепление тоже нуждается в перенастройке – особенно если Вы использовали тюнинг, заостряющий характеристику мотора, ведь для динамичного старта с места надо, чтобы к моменту зацепления колодок сцепления двигатель успел набрать обороты, близкие к оптимальным по мощности. Кроме того, сцепление также не всегда в состоянии выдержать увеличившийся крутящий момент мотора без проскальзывания – поэтому на машинах с двигателями 70сс и выше стоит подумать о его замене на тюнинговое трехколодочное Polini или Malossi.
Профессиональный тюнинг – штука тонкая, он не сводится к тупой установке тюнинговых китов, это лишь первая фаза работы, а вторая, на которую падает 80-90% трудоемкости – это отстройка всего этого хозяйства на оптимальные параметры и просто нормальную совместную работу, причем чем радикальнее тюнинг – тем сложнее вторая часть работы, тем более высокой квалификации она требует.
Схема проводки мопеда дельта китай

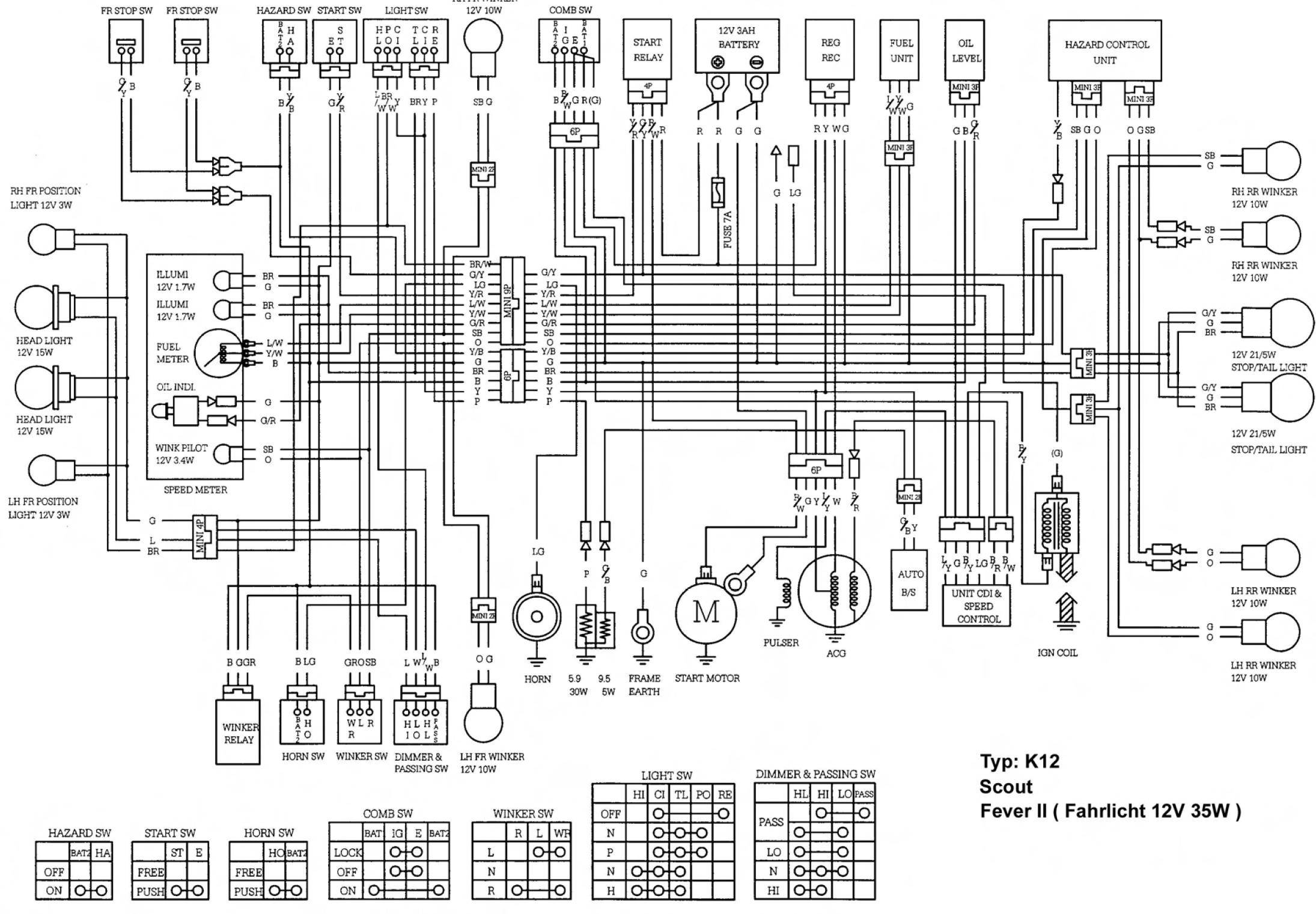

Принципиальная электрическая схема китайских скутеров изображена на рисунке:
Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.
Электрика и электрооборудование скутера
Основными компонентами в схеме 4т мопеда являются:
- центральный замок;
- источник зарядки аккумулятора – генератор;
- ограничитель напряжения;
- системы образования и контроля искры;
- управляющие элементы для фар, стоп-сигнала, поворотов;
- индикатор уровня топлива в баке.
В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.
Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

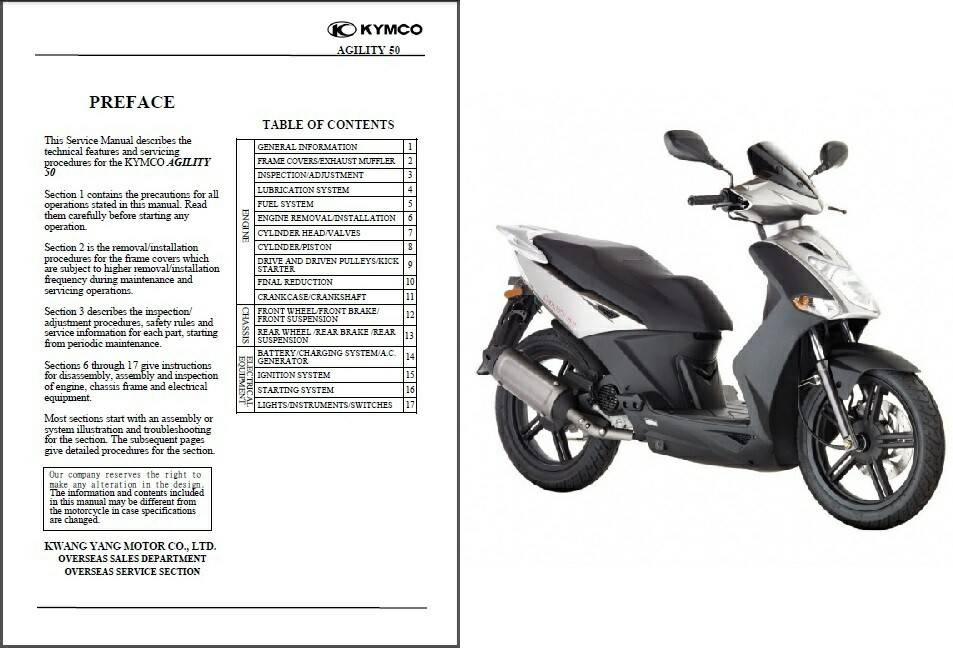

Где стоят ограничители на скутере Kymco Agility 50
Кимко Агилити 50 это маленький, легкий и надежный скутер для неспешной езды по городу. Многие мопеды приходят со встроенными с завода ограничителями, чтобы соблюдать законы в государствах, которые позволяют ездить на мото до 50 кубов без регистрации и не открывать права на скутер.
Ограничители максимальной скорости на Agility 50:
- CDI (модуль зажигания) ограничивает крутящий момент двигателя до 7000 об/мин
- Вариатор и ремень имеет конструкцию, ограничивающую максимальную скорость
- Жиклер карбюратора ограничивает расход топлива
Все они вместе ограничивают скутер до максимальной скорости 50 км/ч (в соответствии с требованиями для водителей без прав). Душылки могут быть легко удалены (дилером или владельцем), что увеличит разгон до 75 км/ч и улучшит динамику. Вы можете заменить CDI или проделать некоторые операции в катушке зажигания, которые будут ограничивать мотор до 9000 об/мин, а не 7000. Также можно удалить ограничитель с вариатора, что придаст немного скорости, и установить несколько больший основной жиклер, который будет слегка обогащать смесь для лучшей производительности. Но в таком случае нужно быть готовым к увеличению расхода топлива.
Тормоза тайваньского Агилити типичны для скутеров этого класса: дисковые передние и барабанные задние. Оба тормозные механизмы работают хорошо (задний тормоз намного лучше, чем в большинстве скутеров из Китая). Колеса 12» , что опять-таки характерно для таких мопедов и, конечно, лучше, чем 10» покрышки, установленные на многих полтинниках.
Объем бензобака составляет 5 л, на которых Вы сможете преодолеть расстояние не менее 150 км. Расход бензина моего Kymco Agility 50 приблизительно 2,5 литров на 100 км. При снятых ограничителях и движении с нагрузками трата топлива будет где-то 3,2 л.
Агалити 50 имеет хорошую особенность в том, что сиденье разделено на две части, а задняя его половина может быть зафиксирована в вертикальном положении, чтобы выступать в качестве спинки, как показано на фото ниже.
Размер багажника-унитаза позволяет положить в него шлем для скутера. Обычно в стандартную комплектацию входит и кофр. На панели приборов присутствует спидометр, одометр, но нет тахометра. Также есть указатель уровня топлива и современные часы.
Двигатель Kymco Agility 50 является обычным 4 тактным 2 клапанным силовым агрегатом типа GY6, объемом 49,5 см3, который устанавливался на многих скутерах на протяжении нескольких десятилетий. Этот испытанный двигатель способен на длительный срок службы, если его правильно обслуживать и эксплуатировать.
Освещение скутера не подходит для дальних поездок в темное время суток (лампочки по 35 Вт). При установке более мощного света нужно быть осторожным, чтобы избежать расплавления пластика. С другой стороны на 50 кубовом мотороллере Вы не будете передвигаться слишком быстро, так что прожектор, освещающий дорогу на километр перед мопедом, не нужен.
Это интересно: Мотоцикл Suzuki GW250F 2015: рассматриваем подробно
Как настроить карбюратор скутера
Чтобы мотор скутера работал эффективно и устойчиво, ему нужна правильная топливная смесь, которая готовится в карбюраторе. В зависимости от состояния двигателя, объёма цилиндра, качества бензина и прочих факторов, индивидуальных для каждого скутера, может потребоваться дополнительная настройка карбюратора.
Прежде чем приступить к делу, настоятельно рекомендуется навести порядок в топливной системе, а именно: почистить карбюратор и воздушный фильтр, а также отрегулировать уровень топлива в поплавковой камере.
Карбюратор необходимо настраивать только на хорошо прогретом двигателе. То есть, прежде чем заниматься настройкой, нужно погонять скутер 10-15 минут.
У карбюратора, как правило, имеются два регулировочных винта. Тот, что размером поменьше – это винт качества смеси. Тот, что побольше – винт холостого хода. Впрочем, винта качества смеси может и не быть – тогда регулировка качества осуществляется манипуляцией с иглой дроссельной заслонки.
Проверка питания
Для того, чтобы между электродами свечи проскочила искра — конденсатор коммутатора должен от чего-то зарядится. А заряжается он либо от аккумулятора либо от генератора. Значит что? Правильно! Проверяем поступает ли питание к коммутатору.
Прежде чем начинать измерять питание — определяемся какой тип коммутатора стоит на вашем скутере. Если визуально, то коммутаторы типа DC CDI раза в два больше чем AC CDI. Но это не точный критерий. Самый точный критерий — смотрите вывод высоковольтной катушки генератора:
- Если он не задействован, то это значит что ваш скутер оснащен коммутатором типа DC CDI
- Если задействован, то наоборот — ваш скутер оснащен коммутатором типа AC CDI
Вывод высоковольтной катушки генератора находится там же где и вывод самого генератора: ищем где провода идущие от генератора соединяются с бортовой сетью скутера и если один из двух проводов с круглым клеммами не подключен — значит катушка не задействована
Key Specs – Vitality 50 2-stroke & 4-stroke:
- Engine: Air cooled, 49cc, single cylinder, 2-stroke OR 4-stroke
- 4-stroke Power: 3.7 HP @ 7500 RPM, 2.6 lbs-ft torque @ 6500 RPM
- 2-stroke Power: 4 HP @ 7000 RPM, 3.3 lbs-ft @ 6000 RPM
- Transmission: CVT
- Bore & Stroke: 39mm x 41.4mm (2-stroke)
- Compression Ratio: 7.2:1 (2-stroke)
- Fuel Delivery: Carb with Auto Choke
- Drive: Belt
- Wheelbase: 51″
- Weight: 201 lbs
- Starter: Electric and Kick
- Seat height: 31”
- Spark Plug: NGK BR8HSA (2-stroke)
- Fuel Tank: 1.3 gallons / 5 Liters
- Brakes: Single Piston Disc (Front), Drum (Rear)
- Front Suspension: Telescopic Fork
- Rear Suspension: Adjustable Single Shock
- Tires: 120/70-12 (Front), 130/70-12 (Rear)
- Years Sold: 2005-2008 USA, 2007-Present Canada
- MSRP: $2199 (USA 2008), $2395 (2011 Canada)
- Colors: Red, Blue, Silver, Graphite
Советы по безопасности вождения
Предупреждение:
- Не надевайте одежду со свисающими рукавами или полами – они создают угрозу Вашей безопасности.
- Во избежание ожогов не следует прикасаться к выхлопной трубе во время работы двигателя и в течение 10 минут после его остановки.
- Не включайте двигатель вблизи сухой травы или других легковоспламенимых субстанций.
Одежда
Манжеты должны быть застёгнуты, чтобы они не могли зацепиться за рычаг тормоза. Всегда надевайте мотоциклетный шлем и пристёгивайте ремень шлема. Крепко держитесь за обе рукояти руля во время езды, не водите скутер одной рукой. Во время езды надевайте удобную прочную обувь.
Способы вождения
Водить следует в ненапряжённом настроении, сосредотачиваясь на дороге. Безопасность вождения двухколёсного транспортного средства зависит от правильной позиции водителя. Не сдвигайтесь с центра сидения, иначе Вы рискуете сместить центр тяжести скутера, чем подвергнете себя опасности.Совершая поворот, наклоняйте Ваше тело в направлении поворота. Это облегчит манёвр. Плохое состояние дорожного полотна может затруднить управление скутером. При езде по неровной или гравийной дороге не разгоняйтесь, держите руль обеими руками, расслабив плечи и запястья.
Перевозка груза
Когда скутер нагружен багажом, его поведение на дороге изменяется. Впервые нагрузив скутер, водите очень аккуратно, чтобы привыкнуть к этому. Ни в коем случае не перегружайте его.Максимальный вес груза составляет:в бардачке 1,5 кг в отсеке для шлема – 10 кг.Предупреждение:
- Не кладите одежду в отсек для шлема – это может затруднить работу двигателя.
- Не закрепляйте багаж в местах, не приспособленных для этого. Если закрепить багаж на корпусе скутера, это может привести к повреждению защитного покрытия.
- Никогда не закрепляйте посторонние предметы в непосредственном контакте с двигателем – это приведёт к поломке двигателя или возгоранию.
Как проверить стартер скутера?
Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.
Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.
Элементы цепи зажигания
Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI. Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом
Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать
Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.
Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.
Реле регулятор
Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.
Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.
К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.
Нельзя стабилизировать напряжение, которое служит для питания ламп. Его можно лишь ограничить при помощи реле-регулятора до уровня 12 В. Даже при работе на небольших оборотах генератор выдает чрезмерно большое напряжение, которое не подойдет для работы ламп и иных осветительных приборов. Если реле-регулятор будет неисправен, могут сгореть габариты или лампы, которые будут в этот момент включены.
Однако само по себе устройство не отличается особенной сложностью. Если его разобрать, внутри можно обнаружить печатную плату, электронную схему с тиристором BT151-650R, диодный мост, для которого используются диоды 1N4007, один мощный диод 1N5408, кроме этого, присутствуют элементы обвязки, которые включают следующее: SMD-транзисторы небольшой мощности, конденсаторы электролитические, стабилитрон и различные резисторы. Именно эта простота приводит к тому, что реле часто не выдерживает больших нагрузок и ломается. Поэтому не повредит иметь запасное и возить его с собой: меняется оно быстро.
Электрическая проводка
В любом транспортном средстве важна правильно подключенная проводка из качественных проводов. Можно купить готовую или собрать ее самостоятельно, однако рекомендуется соблюдать цвета, это поможет разобраться, что куда идет в случае необходимости ремонта.
Замок зажигания и его особенности
Все вышеперечисленные элементы системы зажигания объединяются в одну систему, которая управляется при помощи замка зажигания. Данная деталь имеет ключ для удобства. По сути это переключатель, который можно ставить в разные позиции.
Чаще всего замок имеет три положения работы, так как является универсальным для большого количества техники, но применяют в схемах обычно два положения. Первое положение вызывает замыкание красного и черного провода, что позволяет напряжению попасть с аккумуляторной батареи в электроцепь. После можно пользоваться стартером и запускать двигатель. Второе положение, наоборот, прерывает цепь что приводит к отключению аккумулятора и выключению двигателя. Если замок неисправен, а скутер надо завести, можно просто соединить два провода вместе.
