Инструкция по ремонту электрооборудования Honda Dio AF35

Типы коммутаторов на скутер

Перед тем как подключать коммутатор, важно знать, какой тип требуется вашему скутеру. Если подключить не то устройство или сделать это неправильно, коммутатор тут же выйдет из строя. Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно

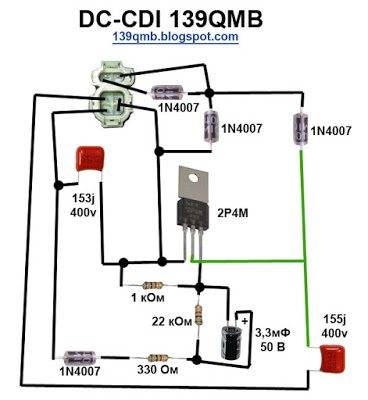

Стоит начать с того, что DC по размеру значительно больше

Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно. Стоит начать с того, что DC по размеру значительно больше.

AC CDI встречается намного чаще. Его устанавливают на большинство китайских и некоторые японские модели транспортных средств. Чаще всего такой коммутатор встречается на тех скутерах, которые имеют двигатель 139QMB или 157QMJ.

Немного другой AC коммутатор ставится на мопеды «Альфа», «Дельта», другую технику с мотором 1P39FMB. Такой коммутатор работает от катушки генератора, ему требуется переменное напряжение ~ 160V.

DC имеет другой тип питания – от аккумулятора, поэтому у него ~ 12V, и если подключить его к генератору, коммутатор сломается. AC в этом плане более выносливый, скорее всего, он просто не будет работать, пока вы не подключите его правильно.

Как проверить РР мультиметром на мопеде?

Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.

Алгоритм проверки:

Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.

Для того чтобы сделать измерение, нужно:

Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.

Заменить неисправный реле-регулятор на скутере не составит труда

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

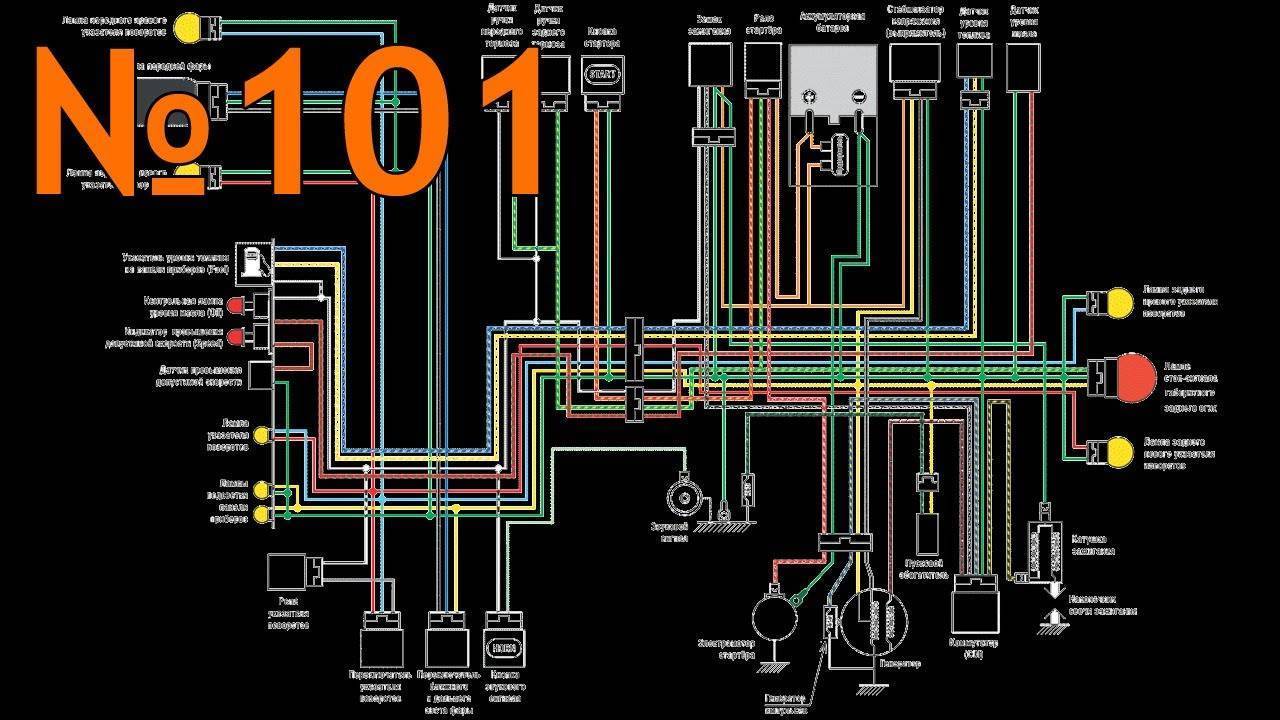

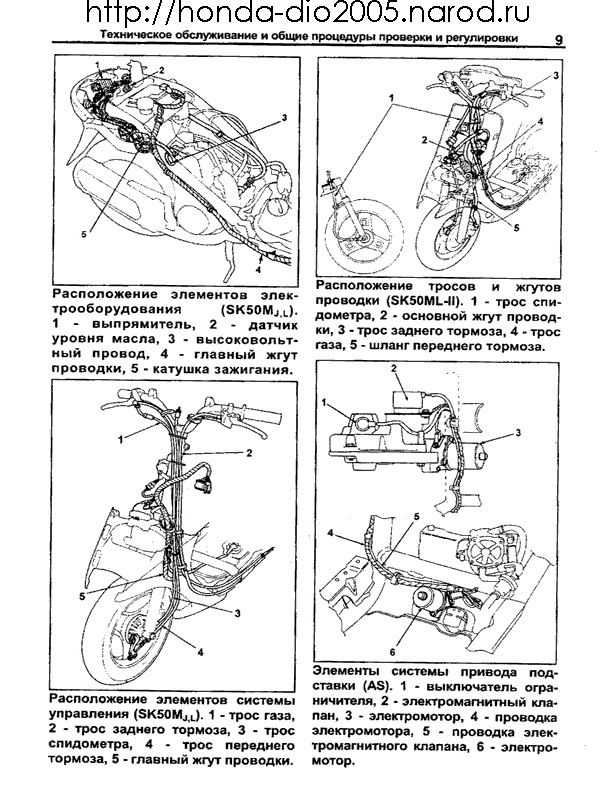

Схема электрооборудования honda dio af35

Схема скутера хонда дио ST AF35 SK50MVI

Схемы для сервисов по ремонту скутеров мопедов и мотоциклов, все схемы в хорошем качестве вы можете скачать их бесплатно.

В схемах указаны все детали и элементы скутера и мотоцикла.

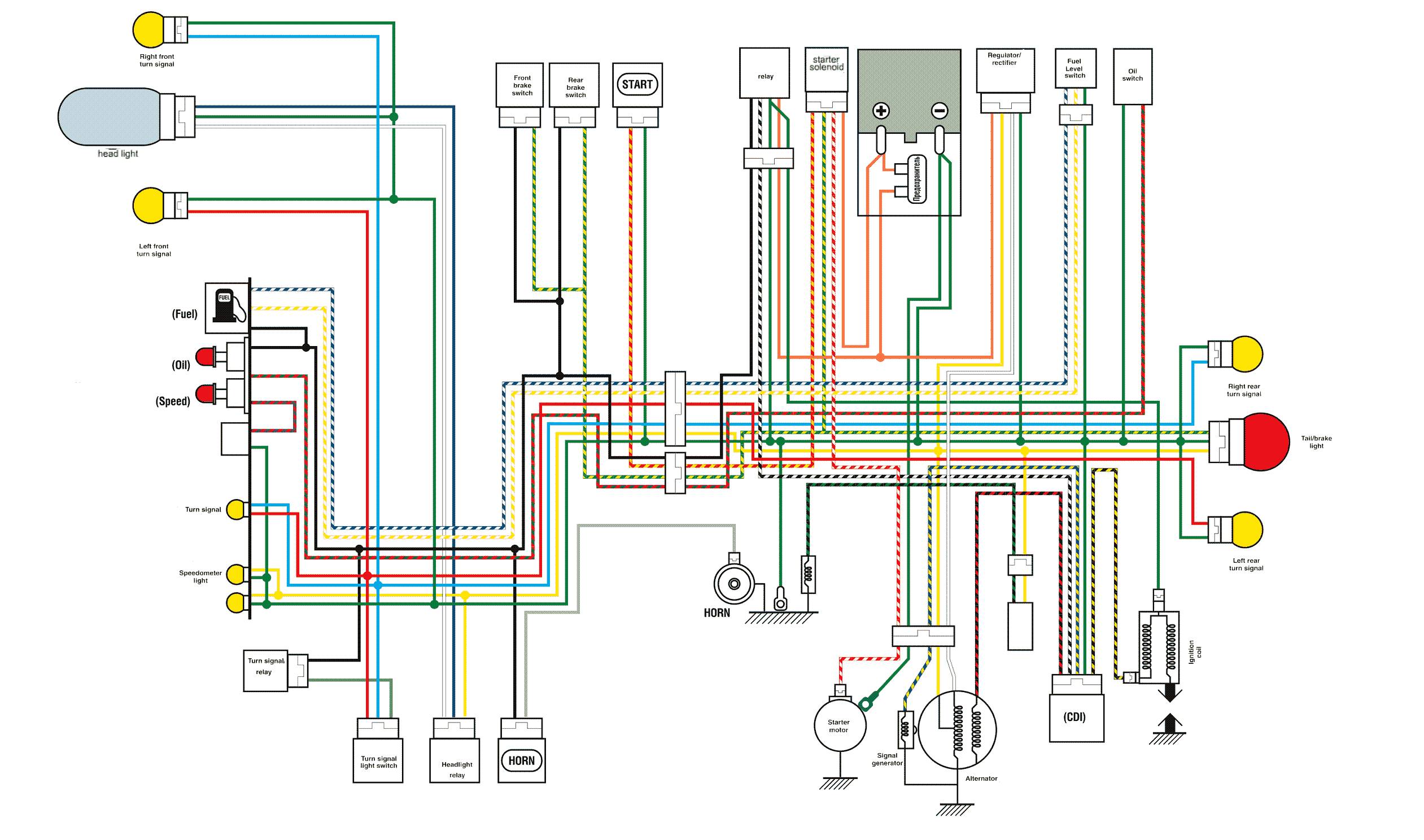

электрическая схема Хонда дио ( SKMVI AF 35). 1 — выключатель стоп- сигнала (передний тормоз), 2 — выключатель стоп-сигнала (задний тормоз), 3 — выключатель стартера, 4 — замок зажигания (главный выключатель), 5 — реле Fail — Safe , 6 — реле стартера, 7 — блок предохранителей, 8 — аккумуляторная батарея, 9 — электрический тормоз, 10 — датчик углового положения, 11 — электродвигатель модулятора ABS , 12 — датчик перемещения троса переднего тормоза, 13 — датчик перемещения троса заднего тормоза, 14 — датчик частоты вращения переднего колеса (передний датчик ABS ), 15 — датчик частоты вращения заднего колеса (задний датчик ABS ), 16 — электронный блок управления, 17 — задний правый указатель поворота, 18 — стоп-сигнал и задний габарит, 19 — задний левый указатель поворота. 20 — датчик указа

теля уровня топлива, 21 — датчик уровня масла, 22 — катушка зажигания, 23 — свеча зажигания, 24 — прерыватель (модуль зажигания), 25 — генератор импульсов, 26 — генератор, 27 — регулятор напряжения и выпрямитель, 28 — пусковой обогатитель, 29 — резистор, 30 — электродвигатель стартера, 31 — звуковой сигнал, 32 — переключатель света фар, 33 — выключатель звукового сигнала, 34 — переключатель указателей поворота, 35 — реле указателей поворота, 36 — индикатор ABS , 37 — индикатор превышения допустимой скорости, 38 — индикатор низкого уровня масла, 39 — передний левый указатель поворота, 40 — лампа фары, 41 — передний правый указатель поворота, 42 — индикатор указателей поворота, 43 — указатель уровня топлива, 44 — лампы подсветки, 45 — датчик скорости.

Источник статьи: http://skute.ru/publ/ckhema_skutera/skhema_skutera_honda_dio_st_af35_sk50mvi/4-1-0-40

Honda Dio AF-25 SR (Часть 11) — Немного поломок (лепестковый клапан и проводка)

Что то в последнее время скутер стал плохо и тяжело заводится, раза с 15, и то с газом. Холостой перестал регулироваться винтом на карбюраторе. Куда я еще не лазел…это в лепестковый клапан, он подает в нужны момент смесь в цилиндр.

Если лепестки не исправны то смесь не будет правильно засасываться, и отсюда перебои.Снял клапан (чтоб его снять надо пол мопеда разобрать + снять карбюратор)

И вот что я обнаружил, клапан из 3х лепестков, два их них имеют не плотное прилегание, и щель, тоесть пропускают воздух к карбюратору.

Вот есть видео хорошее тут Дед рассказывает как он починил у себя лепестковый клапан, настроив его заново.На видео все легко и просто так…я решил попробовать.

Короче шлифовал шлифовал пластину, чтоб она по другому прижимала лепестки, и так и сяк…нифига не выходило.В итоге решил настроить каждый лепесток отдельно, для этого понадобился метализированный скотч который не боится температуры, и он тонкий, можно слоями покладывая в определенные места настроить прижим каждого лепестка.Короче потратил кучу времени, и вот все что мне удалось сделать, до идеала далеко, но стало лучше чем было.

Но проблему это не решило. Ладно будем разбираться дальше….Как то катаясь заметил что у меня стрелка бака лежит на 0…хотя выезжая помню было пол бака… думаю ладно щас на заправку заеду залью полный. Залил…стрелка так и лежит…и тут я понял что что то не то с проводкой или датчиком.

А позже заметил что не работают: поворотники, сигнал, стартер, стоп, уровень топлива.А работало лишь: фара передняя, подсветка приборки, и задний габарит.

Но потом нашел засранца, оторвался один проводочек массы от клеммы, черный.Зажал его заново, в штате он что то был не очень сильно зажат и просто выпал из клемы.

Проверка питания

Для того, чтобы между электродами свечи проскочила искра — конденсатор коммутатора должен от чего-то зарядится. А заряжается он либо от аккумулятора либо от генератора. Значит что? Правильно! Проверяем поступает ли питание к коммутатору.

Прежде чем начинать измерять питание — определяемся какой тип коммутатора стоит на вашем скутере. Если визуально, то коммутаторы типа DC CDI раза в два больше чем AC CDI. Но это не точный критерий. Самый точный критерий — смотрите вывод высоковольтной катушки генератора:

Если он не задействован, то это значит что ваш скутер оснащен коммутатором типа DC CDI
Если задействован, то наоборот — ваш скутер оснащен коммутатором типа AC CDI

Вывод высоковольтной катушки генератора находится там же где и вывод самого генератора: ищем где провода идущие от генератора соединяются с бортовой сетью скутера и если один из двух проводов с круглым клеммами не подключен — значит катушка не задействована

Разные коммутаторы

Например, на дио 35 на коммутаторе 4 провода:

— с/ж – приходит управляющий импульс с датчика Холла

— кр/ч — на заведенном двигателе приходит переменное напряжение 16,5 вольт, а также + 12 вольт постоянного напряжения с аккумулятора. Если двигатель не заведен приходит только + 12 вольт с аккумулятора при включенном зажигании

— з – земля (минус) или корпус скутера

— ч/ж – выход импульсного напряжения к катушке зажигания

А на хонда дио 34 к коммутатору подведен еще 5-й провод с пониженным напряжением 9,3 В. Он розового цвета и идет от замка зажигания к коммутатору.

При отсутствии пониженного напряжения скутер не развивает обороты и не газует. А при увеличении на розовом проводе до 12 В коммутатор перестает работать вообще, пропадает искра.

Розовый провод предусмотрен как противоугонная система, чтобы нельзя было скутер завести без ключа, замкнув провода напрямую с помощью перемычки.

Проверка генератора импульсов

Замеряем сопротивление катушки датчика Холла на разъеме коммутатора. Прибор ставим на 2 кОм. Один щуп подсоединяем к зеленому проводу, а второй – к с/ж. Должно быть 114 Ом. Значит проводка и датчик Холла исправны.

Если цешка не показала сопротивление, то это говорит об обрыве в катушке или электропроводке от генератора импульсов до коммутатора.

Дальше проверяем работоспособность всего генератора импульсов вместе с механической частью. Переключаем прибор на 2 мА, оставляя щупы на месте.

Дергаем ножку кикстаретра. С датчика Холла за один поворот магнето на коммутатор подается один импульс с небольшим током. Цешка должна показывать примерно 0,6 мА. Это значит, что все элементы генератора импульсов исправны и причина отсутствия искры не в датчике Холла.

Если прибор не показывает ток, то нужно снимать кожух воздушного охлаждения. Смотрите зазор в механической части генератора, между магнето и датчиком Холла. Проверьте, не болтаются ли подшипники коленвала, или не переломился ли провод от датчика.

Инструкция по ремонту Honda Dio

Советы по ремонту Хонды Дио доступны для любого мотолюбителя. В частности, речь пойдёт об обслуживании жизненно важных частей железной машины: двигателя, карбюратора и трансмиссии.

Карбюратор — чувствительная и важная деталь скутера. Его малейшая поломка остановит работу всей машины. Часто владельцы боятся трогать карбюраторы, потому что не уверены, что смогут правильно их собрать. Однако всё не так страшно, как кажется на первый взгляд. Хонда Дио признан знатоками как самый удобный и приспособленный представитель для разбора и чистки карбюратора. В его пользу говорят незакрытость пластиком, расположение над трансмиссией и простота настройки механизма.

Несколько рекомендаций:

процесс регулировки проводят на хорошо прогретом двигателе;
если есть сомнения в засоре — карбюратор чистят и тщательно промывают;

Сама настройка подразумевает регулировку:

холостого хода;
качества смеси (перемещая иглу и используя;
специализированный винт;
количества топлива в поплавковой камере;

Ремонт двигателя Хонда Дио

Двигатель — сердце скутера. Принципы устранения основных поломок:

износ поршневой и растущий расход ГСМ даёт низкая компрессия (ниже 8,0 кг/см при норме 9,5-10,5); необходимо расточить или поменять цилиндропоршневую группу;
чёткий и звонкий стук внизу цилиндра, часто при дросселировании говорит об износе поршневой юбки—заменить поршень, либо всю ц/п группу;
глохнет двигатель, теряя мощность, как правило при забитости — требуется чистка: прожечь, либо разрезать, почистить нагар и сварить заново; возможна чистка выхлопного окна;
не запускается, плохо работает, не удерживает холостые обороты при нарушении герметики (там образуются топливные подтёки) цилиндра, картера, подголовочной прокладки, выработки коленвальных сальников — заменить сальники и прокладки;

Трансмиссия также приходит в негодность, и, рано или поздно, её меняют. Процесс замены вариатора не представляет особых сложностей. Главное – правильно выбрать ремень — это позволит оставить неизменной его настройку. К примеру, очень длинный ремень начнёт проскальзывать, а широкий уменьшит спектр передаточных чисел и не выйдет на максимум ширины конусов.

20 комментариев к записи “ Как устроена проводка Honda Dio 34(35) ”

сгорит ли проводка на скутере если поставлю лампочку на 100 ватт

Вообще молодец, полезная информация!

Ссылка на статью со схемой:не работает ссылка

самое крутое видео которое я видел. ти мне очень помог.

Чувак, ты реально крут. Респект тебе и уважуха))) Конечно запилить видео нужно потрудиться, но вот работа со схемой(изучить и рассказать принципы) а самое главное цветная схема — это брат дорогого стоит!! Спасибо.

Жень привет, как сделать что бы работал дальний свет, ближний работает, а дальний нет. не включается с кнопки переключения регулировки света на хонда дио 34? если есть видео скинь ссылку пожалуйста.

круто розжовано на усі сто

skolka AMPER dalzno bit v akumulatiri, prosta u menja drugai akumulatir i ne tjanit.

Дорого времени суток. Подскажите мне как подключить реле регулятор от хонды дио ZX на трактор шибаура. На тракторе стоит бесщёточный генератор такой же по принципу работы как на мопеде.выдаёт не постоянный ток а переменный..у меня два мопеда один в запчасти пустил.нужна простенькая схема. Генератор реле регулятор лампочка зарядки- приборы-на зарядку аккумулятора.Генератор проверял сам .подсоединил тестер и лампочку автомобильную он выдаёт переменный ток и лампочка горит когда просто кручу рукой. но для зарядки нужен постоянный ток..конечно можно мост поставить но регулятор всё-равно нужен. заранее благодарен. В принципе там не ничего сложного.можно конечно распустить проводку и посмотреть куда идёт какой провод.или подскажите какие контакты на реле там плюс минус зарядка приборы.

и еще вопрос у меня приходит на ключ зажыгания 3 провода а ключ сам 2 провода заводится не глохнит при повороте ключа на выкл

Евгений, можно вопрос и за чего мог згореть кoммутатор аf34e?

privet vsem ! podskajite pojalusta kogda snimaiu predaxranitel na honda dio af35 iskra prapadaet tak ono doljno bit ili net ?

забыл уточнить что : повороты и стоп сигнал с бибикой питается постоянкой , подсветка фара и эл клапан переменкой

Евгений подскажи. Подключил реле зарядки от Хонды на Сузуки, оно сразу сгорело(там все наоборот +и -,и еще на обмотку генератора тоже) щас нет искры. На что думать? Генератор спалил? Сузуки стрит мэджик.

Жень , подскажи , что сгорит в первую очередь если за место нормальной лампы 25w поставили автомобильную 45w ! сгорел предохронитель , на аккумуляторе провода соеденили на прямую ! интересно что стало следующим ?……

Системы зажигания скутера

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Как известно, зазор на скутерах является регулируемым

Как известно, зазор на скутерах является регулируемым

Это касается современных систем, а вот на старых он должен быть равен зазору на свече (прим. полтора мм)

Как известно, зазор на скутерах является регулируемым. Это касается современных систем, а вот на старых он должен быть равен зазору на свече (прим. полтора мм).

Система зажигания скутера предназначена для воспламенения горючей смеси в цилиндрах двигателя. Огромное значение при этом имеет момент воспламенения, который осуществляется посредством свечи. С центрального ее стержня поступает искра. Напряжение в данном случае может достигать 15-30 тыс. вольт.

Требуемое для нужного искрообразования высокое напряжение образуется, как известно, в катушке. Включает последняя сердечник с намотанными обмотками (первичн/вторичн).

На всех скутерах последнего года выпуска устанавливается БСЗ. В плане эффективности и преимуществ она значительно превосходит устаревшие контактные системы (они тоже устанавливались на скутерах раньше).

В свое время на скутерах было принято устанавливать магнето. Эта система зажигания тоже контактного типа, однако имеет различия. Так, катушка в такой системе находится в статоре, и выполняет одновременно несколько функций – обеспечивает еще и генератор.

Преимуществом системы магнето является простота. В данном случае нет катушки выносного типа, нет лишних проводов и разъемов. На свечу идет только провод высокого напряжения. Естественно, имеется и большой недостаток, связанный с мощностью искры. Дело в том, что размеры катушки не могут быть большими из-за габаритов магнето, а это усложняет увеличение мощности искрообразования.

Еще один недостаток связан с быстрым нагреванием катушки. Она находится внутри генератора, и этим обуславливается такое явление. В результате этого заметно снижается эффективность.

Интересный момент. Магнето повсеместно использовалось не только в мотоциклах и скутерах, но и в автомашинах до середины прошлого столетия. В замену ей выходит конструкция, оснащенная выносной катушкой.

БСЗ система скутера – это новый шаг вперед. Появилась она из-за бесспорного недостатка устаревшей системы, связанного с подгоранием контактов. Через последние проходил сильный ток, они были все время под нагрузкой и не выдерживали такой ритм. Постоянно приходилось их зачищать и регулировать.

Система типа CDI

БСЗ скутеров тоже, в свою очередь, подверглась модернизации. И появилось зажигания на разряде конденсатора или CDI. В целом функционирование такой системы аналогично функционированию КСЗ, однако в состав ее входит также особый энергопроизводитель и индуктивный датчик, выполняющий одни и те же функции с ЭБУ.

На некоторых модификациях 2-колесных средств передвижения катушка вделывается непосредственно в коммутатор. Что касается индуктивного датчика CDI, то он являет собой обмотку совершенно иного типа, напоминающую генераторную.

Конструкция системы до банального простейшая, регулятор не нуждается в питании от АКБ. Он напрямую соединен с ЭБУ или коммутатором, в составе которого есть свой конденсатор, заряжаемый непосредственно от обмотки генератора.

Такой конденсатор способен накапливать энергию искры, чтобы в момент, когда это необходимо, подавать импульс на катушку. Управляет этим самым моментом тиристор или управляемый диод, не пропускающий напряжение на массу.

Подытожим вышесказанное

Сперва лампочкой проверяем формирует ли коммутатор импульс или нет:

Если лампочка горит — коммутатор и модули обеспечивающие его работу 100% рабочие
Если лампочка не горит значит навернулся коммутатор или какой-нибудь модуль обеспечивающий его работу. И чтобы точно понять, что коммутатор неисправен нам нужно проверить все модули.
Если модули окажутся исправными, а коммутатор не будет формировать импульс значит он неисправен и вы его можете смело менять на новый

В заключении, хочется предостеречь вас от соблазна взять у кого-то заведомо исправный коммутатор и воткнуть его вместо своего. Да, таким экспресс-методом неисправный коммутатор определится сразу. Если он действительно был неисправен, то с заведомо исправным искра сразу появится.

Но как мы можем быть на 100% уверены в том, что с проводкой скутера полный порядок и в нее никто до вас не успел засунуть свою умную личность?.. А вдруг там что-то коротнуло или какой-нибудь бивень намутил проводку на свой лад и тогда рабочему коммутатору придет «полная попа». И будите потом покупать два коммутатора — один тому у кого попросили, второй — себе. А оно вам нужно?

Технические характеристики и особенности эксплуатации скутера Honda Dio

Как видите, данная модель скутера идеально подходит для российского потребителя. Так как имеет достойное качество и приемлемую цену. Ну а недостатки есть у всех, даже самых дорогих моделей.

История оглушительного успеха Honda Dio

По запросу “Honda Dio” почти в любом поисковике можно получить 1,5 миллиона ответов,но почти нигде нельзя узнать подробную историю создания этих мопедов,лишь только сухие цифры годов выпуска и их новых модификаций. Сама по себе Хонда мало чем примечательна,секрет её успеха в моторе.Если откинуть мотор,то пресловутая Дио мало чем может похвастаться.Про мотор как раз и пойдёт …

Мануалы к скутерам

или скутеры и как с ними бороться.

Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего

Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact – Устройство, техничеcкое обслуживание, ремонт

Honda Lead набор gif’ов Скутер Honda Lead – Устройство, техническое обслуживание, ремонт

Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A

Электрика Honda DIO gif

Электрика Honda Takty tiff

Электрика Honda Lead gif

Коммутатор Honda Dio Fit gif

Коммутатор Honda Dio AF18, AF27, AF34 и других кроме Dio Fit gif

Suzuki Sepia tiff Скутеры Suzuki Sepia – Устройство, техничеcкое обслуживание, ремонт

Yamaha Cute tiff Инструкция пользователя Yamaha Cute

Yamaha Vino 49cc pdf Руководство по обслуживанию Yamaha Vino 49сс

Yamaha Cygnus XC125 набор gif’ов Руководство по сервисному обслуживанию Yamaha Cygnus XC125

Yamaha T-Max-XP500 5GJ pdf Руководство для владельца Yamaha T-Max-XP500 5GJ

Yamaha Jog tiff Скутеры Yamaha Jog – Устройство, техничеcкое обслуживание, ремонт

Yamaha AEROX YQ50 pdf Руководство по сервисному обслуживанию Yamaha AEROX YQ50

Yamaha BW’s pdf Руководство по сервисному обслуживанию Yamaha BW’s

Yamaha Axis 100 pdf Руководство по сервисному обслуживанию Yamaha Axis 100

Yamaha Majesty YP125-150 pdf Руководство по сервисному обслуживанию Yamaha Majesty YP125-150 2001

Электрика Yamaha jpeg Схема электрооборудования скутеров Yamaha Cygnus-125, Beluga-125, Riva-125

Peugeot набор jpeg’ов Руководство по эксплуатации и техническому обслуживанию Peugeot Looxor, Speedfight, Trekker, Vivacity

Peugeot 103 pdf Руководство по эксплуатации и техническому обслуживанию Peugeot 103

Daeliim S-Five pdf Руководство по сервисному обслуживанию Daeliim S-Five

Aprilia Leonardo swf Руководство по эксплуатации и техническому обслуживанию Aprilia Leonardo

Gilera Runner 50 DD pdf Руководство по эксплуатации и техническому обслуживанию Gilera Runner 50 DD

Piaggio Hiper Pro pdf Руководство по сервисному обслуживанию и ремонту двигателей Piaggio 50 HiperPro

Reggy pdf Инструкции по эксплуатации скутеров Reggy. Кучкой для моделей RG50S1001, RG50S1201, RG50M1401, RG125S1202, RG50M1601, RG110M5500, RG43S2101 – RG43S2109

Honling pdf Ремонт и обслуживание скутеров Хонлинг

Китайцы 2Т pdf Руководство по ремонту и обслуживанию двухтактного скутера на примере Baltmotors Joy-S

Китайцы 4Т pdf Руководство по обслуживанию и ремонту четырёхтактного скутера на примере Baltmotors Joy-R

Поршни для китайцев 4Т pdf Руководство по установке поршневых для китайских скутеров с четырехтактным двигателем 139 QMB

Электрика Sinski pdf Схема электрооборудования скутера Sinski XSJ50QT-4D

Exhaust Calculator Exhaust Calculator – Программа для расчета резонаторов глушителей двухтактных двигателей

Проверка стабилитрона

Прежде, чем двигаться дальше нужно еще раз убедиться в неисправности стабилитрона.

Для этого снимаем разъем с замка и с помощью цешки (вкл. на 2 кОм) замеряем проводимость на двух крайних контактах. Она должна быть как на диоде: если менять щупы местами, то в одну сторону будет показывать 0, а в другую – показывать сопротивление. Если этого нет, то стабилитрон точно неисправен.

Смело разбирайте замок зажигания.

Понадобится инструмент: бита Т10Н, маленький ключ для биты 6,5 мм, паяльник.

С выпаянным стабилитроном сходите в радиотовары и купить парочку на всякий случай. Они везде есть и стоят в районе 10 рублей.

Впаиваем стабилитрон, собираем замок зажигания, соединяем разъемы. Подсоединяем аккумулятор, включаем зажигание и опять замеряем напряжение на розовом проводе. Оно должны быть 8 — 9 В.

Смотрим искру на свече. Если она есть, то вкручиваем свечу на место, заводим двигатель и катаемся все лето.

А если искры все равно нет, то разбираемся дальше и проверяем: катушку зажигания, датчик Холла, регулятор напряжения — выпрямитель, генератор, коммутатор. Но об этом в следующей статье.

Пишите, как у вас получается, вместе будем обсуждать.

Электрочасть Honda Dio 25

Правила форума ОБЯЗАТЕЛЬНО указывайте в названии темы модель, узел и симптомы неисправности.

Форма заголовка: — неисправность узелПример: не работает электростартер.

Если тема касается общих вопросов ремонта, модель можно не указывать.

Главное правило — название темы должно кратко, но по возможности полно отражать ее содержание. Темы, из названия которых не понятна хотя бы примерная суть вопроса, типа «ААА. Спасите!», «У меня проблема, подскажите», будут УДАЛЯТСЯ .

Электрочасть Honda Dio 25

doughnut » 11 мар 2006 23:56

Ситуация такая. Имеется Honda Dio 25. По инструкции SM50. Плохо горит головной свет. На нем установлено 2 кнопки на освещение-№1 включает свет, №2 переключает ближний дальний. к кнопке №1 подходят провода желтый и розовый и от нее на кнопку №2 идет коричневый. От №2 на фару идут синий и белый. Лампу проверили все работает. Померял напряжение на разъеме перед лампой показывает 2.3 Вольта. Разбиратьс кут было некогда. Поэтому решили таким способом взяли «+» от сигнала и подключили К кнопке переключения ближний дальний к коричневому проводу, который идет от первой кнопки включения. Все заработало. Но появилась другая проблема при работающем свете поворотники еле щелкают, сигнала не слышно.

В чем может быть проблема. Почему такое низкое напряжение. Без лампы поворотники и сигнал работают нормально. Разбирать возможности сейчас нет. Поэтому откуда можно взять плюс чтобы работали и поворотники и сигнал и свет горел?

E-Note » 12 мар 2006 00:02

doughnut » 12 мар 2006 00:09

Raz Zoom » 12 мар 2006 00:17

doughnut » 12 мар 2006 00:23

лампа

DES » 12 мар 2006 00:24

Raz Zoom » 12 мар 2006 00:32

doughnut » 12 мар 2006 00:35

MEL666 » 12 мар 2006 00:35

По-моему на 35 выключается.

А вот насчет тогшо, что траблы с электрикой: 1) либо генератор сдох, 2) либо регулятор напряжения 3) либо где-то коротит

Разбирай смотри, проверь все тестером.

Я бы посмотрел генератор.. Но лучше, чтоб это сделали мастера, а то наделаешь там чего-нибудь..

DEN ER » 12 мар 2006 00:37

В Японии законы такие. У меня на моце то же горит постоянно.

E-Note » 12 мар 2006 02:00

Да никто тебе не скажет «до завтра». Электрику щупать надо тестером всю! Я бы начал с проверки напряжения которое идет с катушек генератора. Если нормальное, то смотри коротыши, регулятор.

Raz Zoom » 12 мар 2006 02:05

В Японии законы такие. У меня на моце то же горит постоянно.

E-Note » 12 мар 2006 02:11

Raz Zoom » 12 мар 2006 02:34

doughnut » 13 мар 2006 00:16

Источник

Скутерист

И так, почему не работает свет на скутере. Свет работает в обход регулятора напряжения, поскольку он сильно занижает мощность на выходе. Если пропал ближний, дальний свет и габариты то нужно проверить проводку фара-тумблер-генератор. Проблема может быть даже через разъем для лампочки подсветки номера. Если контакты плохо встанут то может коротить. Проверьте не замкнулись провода ведущие на электроклапан.

АКБможет пропасть свет на скутере

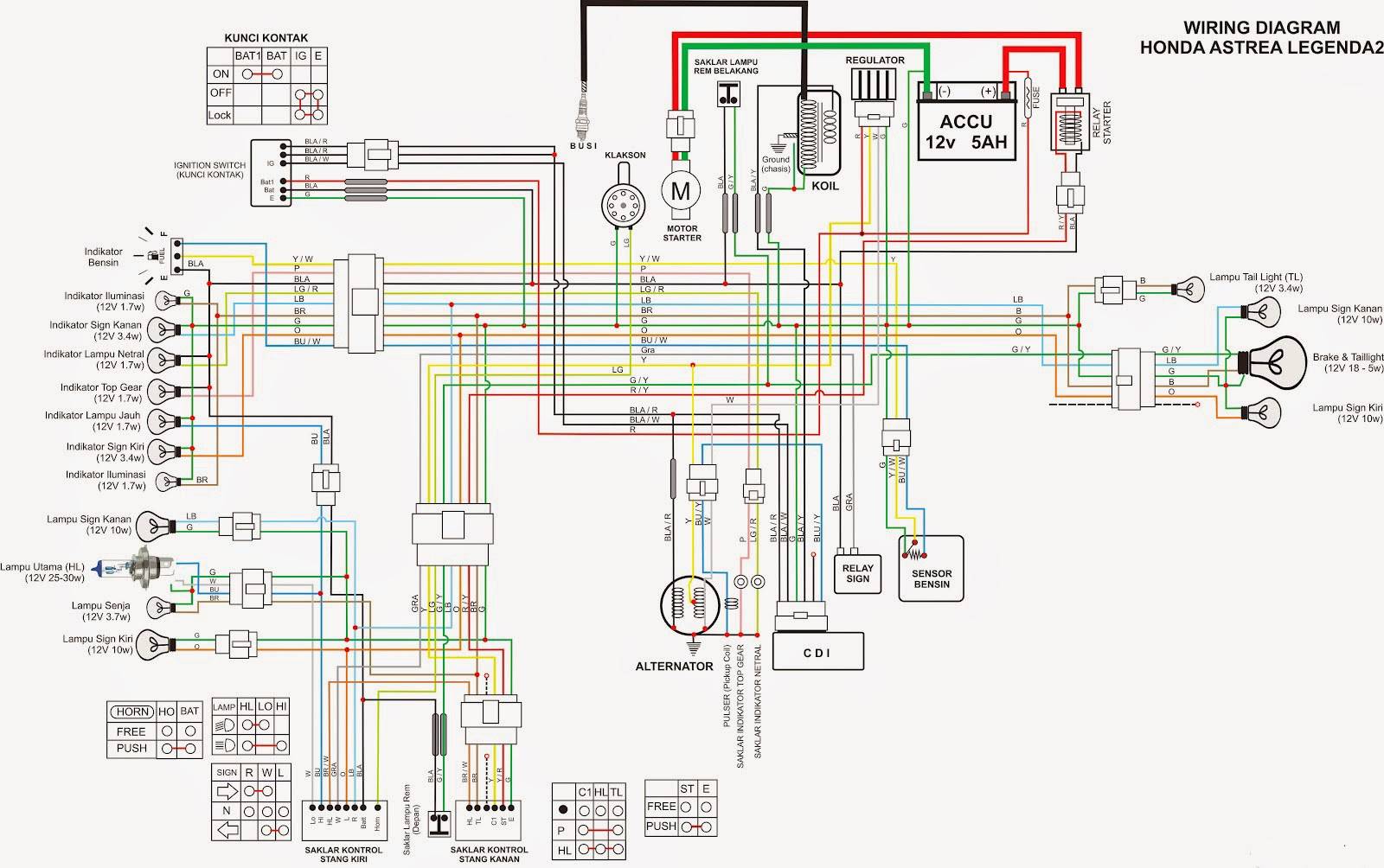

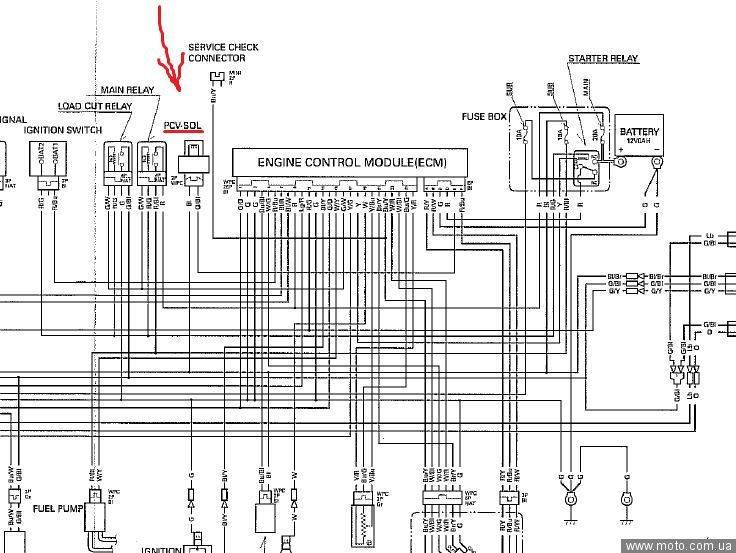

Если вы не ездите без АКБ то для выяснения почему пропал свет на скутере можно воспользоваться схемой проводки:

Когда пропадает свет на скутере то нужно прежде всего проверить проводку. Возможно что-то где-то отсоеденилось или перегорело. Это будет видно сразу.

Если не работает только фара то нужно обратить внимание на генератор, провода, разъемы. Ну и конечно проверить саму лампочку и идет ли на нее напряжение

Возможно где-то в проводах произошло короткое замыкание и они просто сгорели. В этом случае поможет элементарная замена этих проводов. За фару отвечает генератор. Проверьте его работоспособность, возможно он сломался.

на вашем скутере пропал свет
