ТРЕТЬЕ ПОКОЛЕНИЕ
Мотоциклы «ИЖ-Юпитер» наш завод выпускает с 1961 года. В следующем, 1962-м, появился «ИЖ-Планета», который, по существу, представлял собой несколько модернизированный ИЖ-56. В 1966 году получили путевку в жизнь «ИЖ-Планета-2» с двигателем увеличенной мощности (с 13 до 15,5 л. с.) и «ИЖ-Юпитер-2». У обеих моделей был улучшен внешний вид, повышена надежность, они стали удобнее. Как и прежде, у них была унифицированная экипажная часть, и различались они в основном двигателями.
Разрабатывая новые «Планету» и «Юпитер», мы стремились, чтобы третье поколение наших традиционных моделей не только отличалось более высокими эксплуатационными показателями, но и выглядело наряднее, современнее. Внешнее оформление узлов мотоцикла и бокового прицепа выполнено с учетом их назначения, и подчинено единому композиционному замыслу.
Вероятно, знатоки ИЖей с первого взгляда отметят фонари указателей поворота, которыми раньше не оборудовались отечественные мотоциклы. Их светотехнические параметры отвечают всем международным требованиям, а сама конструкция и крепление таковы, что сигналы указателей хорошо различимы с любой стороны. Полупроводниковое реле указателей заключено в герметичный корпус и расположено внутри фары (с левой стороны).
Современный, я бы сказал, модный вид придают мотоциклу топливный бак и щитки колес. Благодаря применению колес и шин размером 3,50—18 (вместо прежних 3,25—19) машина стала выглядеть менее массивной. Изменена форма и инструментальных ящиков. Под крышкой левого ящика, кстати, находится аккумулятор ЗМТР-10 увеличенной (против старого ЗМТ-6) емкости.
По единодушному мнению мотоциклистов, хромированные детали (примененные в разумных пределах) украшают машину. Поэтому у амортизатора задней подвески теперь нет кожуха пружин, а сами они хромированы. Задняя подвеска стала мягче она вступает в работу даже при незначительном ходе колеса. В то же время, благодаря дополнительной пружине отбоя значительно уменьшились стуки при обратном ходе колеса.
Передняя вилка внешне не изменилась, но ход ее увеличен на 20 мм. В результате ездить на мотоцикле стало приятнее. Этому, кстати, немало способствует и измененная форма руля. Руки и туловище водителя находятся в более естественном положении, он меньше утомляется.
Небольшим, в общем, но очень эффективным изменениям подверглись двигатели. Мощность «ИЖ-Планеты-3» возросла до 18 л. с., а «ИЖ Юпитера 3» — до 25 л. с. Этого удалось достичь в основном изменением каналов и фаз газораспределения, увеличением степени сжатия. При этом благодаря удачно подобранной форме камеры сгорания двигатели работают на том же бензине (А-72), что и прежние моторы. Карбюраторы сохранены без изменений.
Для лучшего охлаждения более форсированных двигателей на головках цилиндров ребра расположены веерообразно (расходятся по направлению к переднему колесу), а у «ИЖ Планеты 3» еще и увеличено оребрение.
Модернизация коснулась также трансмиссии. Теперь коробки передач обеих моделей унифицированы — у них одинаковые, принятые на «Юпитере», передаточные числа (а следовательно, и шестерни), двуплечая педаль переключения, внутренний барабан сцепления, установленный на подшипнике качения. Надо сказать, что несмотря на все нововведения в двигателях, трансмиссии и экипажной части вес мотоциклов остался неизменным. Возросшая мощность сказалась на максимальной скорости, которая у обеих машин (в том числе и у «Юпитера» с коляской) повышена на 10 км/час. Расход же горючего остался прежним.
Мы надеемся, что новые мотоциклы понравятся владельцам и продолжат добрые традиции предшественников.
А. ПЕРВОЙ, заместитель начальника КБ Машиностроительного завода
г. Ижевск
1970N04P16-17
Есть где развернуться
Техника оказалась не только надёжной, но и живучей. На дорогах и в гаражах любителей тюнинга и восстановления мототехники она встречается довольно часто.Взявшись приводить в порядок подержанный мотоцикл, помните, что схема проводки на Иж Юпитер 3 неоднократно менялась производителем.
Найти достоверные данные уже едва ли возможно. Если нет зарядки или не работает один из приборов, обнаружить причину, используя описание модели другого года выпуска, едва ли удастся.
Если же вы собираетесь эксплуатировать технику постоянно, то поскольку штатное оборудование работает при напряжении 6 вольт, имеет смысл переделка Иж Юпитер 3 на 12 вольт. Для этого придётся заменить на новые:
- Генератор.
- Полупроводниковый выпрямитель (БПВ).
- Катушку зажигания.
- Реле поворота.
- Лампочки (все).
- Аккумулятор.
Заодно имеет смысл установить БСЗ. Электронное зажигание серьёзно упростит запуск двигателя в любую погоду и сделает его работу более стабильной. Проделав это, вы больше не будете регулярно задаваться вопросом, как выставить зажигание правильно.
В ходе переделки вы можете перепроектировать схему проводки Иж Юпитер 3 самостоятельно, или воспользоваться одним из вариантов, выложенных в сети.Но прежде чем взяться за дело, учтите, что выполнить качественный тюнинг своими руками очень непросто.
Потребуются и специальные инструменты, и разнообразные навыки. Вариантов доработки Иж Юпитер 3 существует множество, но все они рассчитаны на людей, разбирающихся в технике.
https://youtube.com/watch?v=Hl3_BhJVnFY
Предыдущая запись Тюнинг мотоцикла Минск — инструкция по модернизации Следующая запись Трехколесный мотороллер муравей — обзор
Топливо
Здесь преимущества «Планеты-3» и «Юпитера-3» бесспорны. Они работают на сравнительно дешевых и наиболее распространенных бензинах — А-72 и А-76. Для двигателей же ЯВЫ-634-8 и ЧЗ-472 характерна высокая степень сжатия (9,2), а это, как показал опыт эксплуатации, позволяет нормально ездить лишь на безине АИ-93. Бензин А-76, если степень сжатия не понижена, может вызвать опасную детонацию.
К маслу топливной смеси все эти мотоциклы довольно непритязательны: годятся автолы, а также АС-8 и АС-10, дизельные, авиационные. У Jawa и CZ соотношение бензина с маслом в смеси 30 : 1 (у ИЖсй — 25 : 1), что несколь ко снижает дымность выхлопа. Это стало возможным благодаря тому, что в верхних головках шатуна стоят игольчатые подшипники вместо традиционных втулок, требующих более обильной смазки.
Двигатель «Планеты-спорт» со степенью сжатия 10,5 нормально работает на бензинах АИ-93 и А-95 и требует масла МС-20. Расходы на горюче-смазочные материалы здесь наибольшие. Модификация «Планеты-спорт» с раздельной смазкой расходует масла сравнительно мало. Но пока, к сожалению, купить МС-20 можно далеко не везде. Экипажная часть
У всех мотоциклов рамы закрытого типа, сваренные из труб. Рамы всех ИЖей и CZ — одинарные, под двигателем раздваивающиеся, ЯВЫ-634-8 — дуплексная.
Одинарные рамы дорожных ИЖей отличает высокая жесткость, так как выполнены они из труб большого сече ния. Этим и объясняется отчасти солидный вес «Планеты-3» и «Юпитера-3». У «Планеты-спорт» рама очень легкая, из высококачественной стали, обработана термически, обладает высокой упругостью. Ее нельзя видоизменять, подваривать й т. п.
CZ-472 предназначен для эксплуатации как мотоцикл-одиночка. Поэтому у него тоже облегченная рама.
Рама ЯВЫ-634-8 стала значительно тяжелее традиционной, одинарной, которую имели прежние модели. Зато, по утверждению завода, по жесткости на скручивание новая рама превосходит старую более чем в 10 раз! Поэтому она хороша для эксплуатации машины с боковым прицепом.
Колеса у всех мотоциклов (кроме переднего на «Планете-спорт» с шиной размером 3,0—19 дюймов) имеют 18-дюймовые обода. На «Планете-3» и «Юпитере-3» переднее и заднее колеса снабжены одинаковыми шинами — размером 3,5 —18 дюймов и полностью взаимозаменяемы. Разумеется, для потребителя это удобно и выгодно, но от этого в известной мере страдают устойчивость и управляемость мотоцикла. Поэтому на более скоростных машинах — «Планете-спорт», ЯВЕ, ЧЗ передняя шина уже задней.
Тормоза у всех мотоциклов — барабанные, одинаковые впереди и сзади, лишь у «Планеты-спорт» тормозной барабан переднего колеса больше, чем заднего (соответственно 190 и 170 мм). На чехословацких мотоциклах тормоз переднего колеса оснащен двухкулачко-вым приводом колодок — здесь обе колодки активные, что повышает эффективность примерно на 25%.
У всех пяти мотоциклов заднее колесо приводится цепью. Это самый простой и деше<�вый тип передачи. Надежность и долговечность ее во многом определяются тем, как она защищена от пыли и грязи. Хорошо защищенная цепь дорожных ИЖей достаточно долговечна, а открытая цель «Планеты-спорт» служит намного меньше. Одна из лучших конструкций защиты на ЯВЕ-634-8 — почти герметичная система резиновых и металлических кожухов, заполненных графитной смазкой. Кожух цепи CZ-472 подобен тем, что были на прежних моделях ЯВЫ. Он, хотя и не очень герметичен, зато долговечнее резинового.
Передние вилки у всех мотоциклов— телескопические с гидравлическими амортизаторами. Наибольший ход (около 160 мм) — у «Планеты-спорт», наименьший (127 мм) — у CZ. У «Спорта» самая совершенная вилка.
Бензобаки дорожных ИЖей — самые большие, емкость свыше 18 литров, что очень существенно для мест, где мало заправочных станций. Бак ЯВЫ вмещает 16,2 литра, «Планеты-спорт» — 14, CZ — 13 литров.

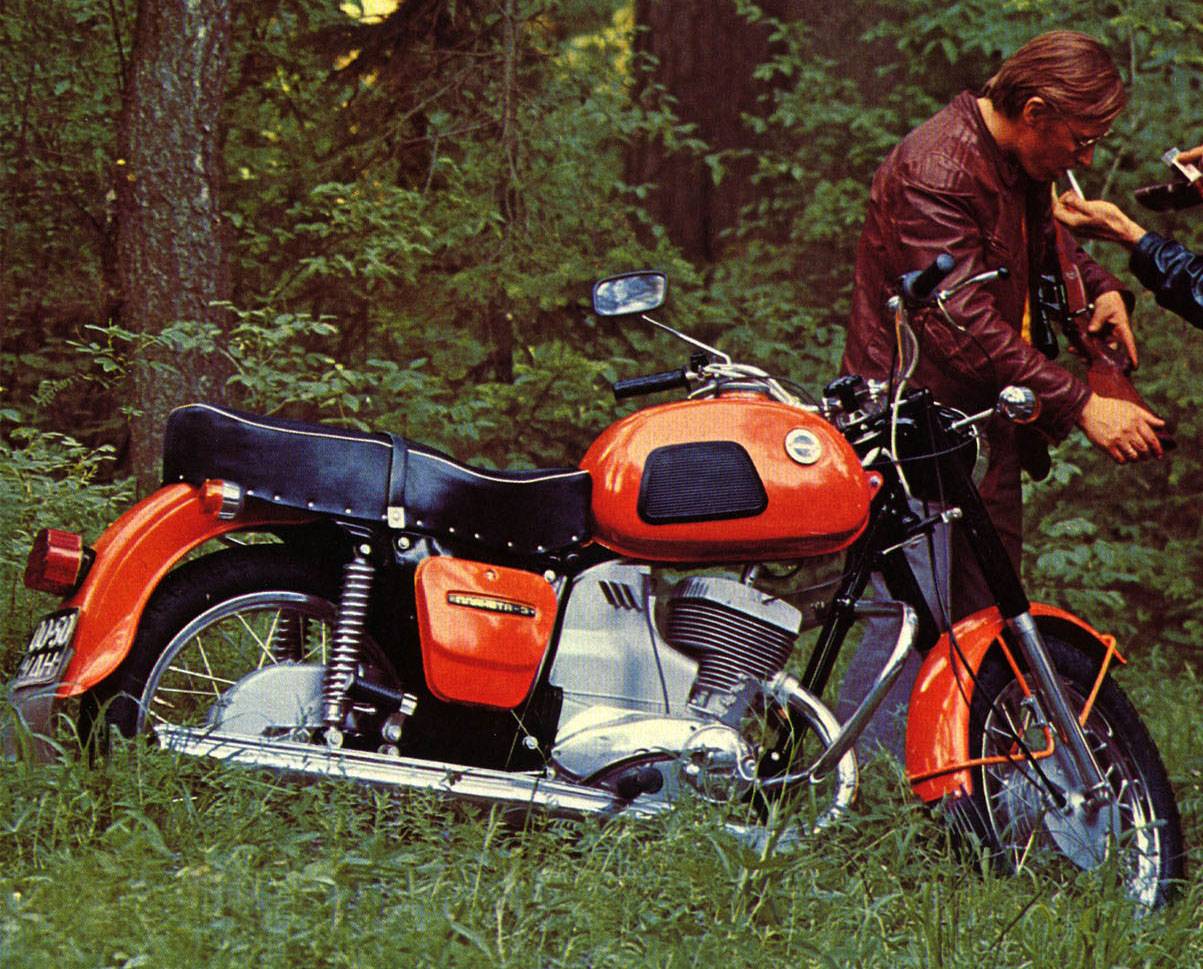

Мотоцикл ИЖ Планета 3
Советская мото техника известная в большинстве стран, ведь раньше проектировали и создавали действительно качественные уникальные мотоциклы, которые могли служить владельцам более 20 лет. Сегодня одним из долгожителей, работающих до сих пор, считается мотоцикл Иж планета 3. Впервые новинка появилась в 1971 году, тогда мотоцикл создавали и проектировали на машиностроительном заводе Ижевска. Классифицировалась техника как мотоцикл среднего класса, эксплуатация которого должна проходить как на простых дорогах, так и по бездорожью.
За долгие годы работы техника показала себя как надежный помощник при движении в разных ситуациях, поломки случаются крайне редко. Инженеры из Ижевска отлично справились с задачей сделать качественный и простой мотоцикл, поэтому простая и доступная конструкция позволяет производить ремонт самостоятельно. Такое название модели дано не случайно, мотоцикл считается старшим братом предыдущей модели — Иж Планета 2. К сожалению, данная модель не долго производилась в Ижевске, вплоть до 1977 года. Но за каких-то 6 лет было произведено около 500 тыс. экземпляров с коляской и без нее.
Технические характеристики ИЖ Планета 3
Главной особенностью модели считается надежный и мощный двигатель, при наличии всего 1 цилиндра двухтактный мотор обладал объемом 346 см. куб. Показатель мощности составил 18 лошадок и количество оборотов до 5 600 об/мин. Двигатель работал по стандартной на то время системе, где предварительно топливная смесь подавалась в цилиндр с карбюратора, а зажигание происходило при помощи свечи зажигания. Простая система позволила с легкостью использовать и ремонтировать мотоцикл. При таком немалом весе и предназначении мотоцикла, двигатель мог разогнаться до максимальных 110 км/час.
Также технические характеристики Иж планета 3 показывают, что при движении на скорости 90 км/час расход топлива на 100 км пути составит около 5 литров. Конечно, нужно следить за настройкой карбюратора. При оптимальной скорости в 60 км/час расход существенно уменьшиться и составит 3, 8 литра. В начале выпуска новинки конструкция предполагала использование карбюратора К-36И, после перешли на улучшенную версию К-62И. Обеспечить длительные поездки помогал топливный бак на 18 литров. У мотора Планета 3 основными узлами считался блочный картер и сборный коленвал, их отличные характеристики помогали обеспечить отличную тягу и мощность.
Еще одной особенностью можно назвать наличие 2 глушителей. Управление мотоциклом происходит посредством стандартной и простой механической коробки на 4 скорости. Запуск двигателя мог происходить как с кнопки, так и с кикстартера. Мотоцикл не предполагал наличие множества оборудования, поэтому оно работает от 6 Вольт. Электроэнергия подается от аккумуляторной батареи.
Обзор Иж Планета 3
В Советском Союзе мотоцикл считался одной из лучшей моделью, ведь не зря было выпущено для продажи 478 496 экземпляров. Инженеры могли похвастаться тем, что они первыми в СССР создали мотоцикл, оборудованный указателями поворотов. Использовали ИЖ люди, желающие просто покататься или те, кто хотел перевозить груз или ездить на рыбалку, охоту. Выдержать высокий вес могла трубчатая рама, вес Планеты 3 составил 168 килограмм. Максимально рекомендованная нагрузка составила 170 кг, но это далеко не предел.
Для передвижения по бездорожью более-менее комфортные условия обеспечила телескопическая передняя вилка и пружинная подвеска на заднем колесе.
Внешний вид мотоцикла планета 3 был вполне известным, но инженеры смогли улучшить его новыми деталями и их расположением. Новыми стали щитки колес, сами колесные диски оказались большими и получили радиус 18 дюймов, а задний маятник был существенно улучшен. Глядя на фото, многие замечают наличие хромированных деталей. Внешность стала лучшей после снятия защитного кожуха на задних амортизаторах.

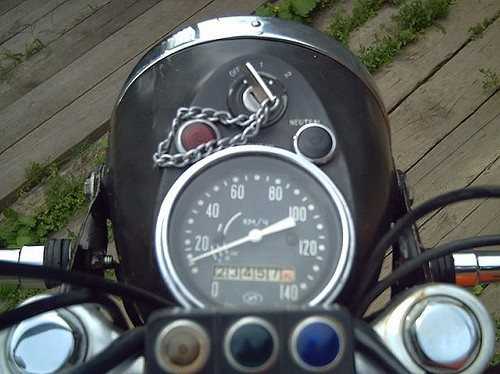

Панель приборов на Планете 3 отличается простотой, многим это даже не нравиться. На панели решили расположить две лампочки, первая из которых зеленая и обозначает датчик нейтральной скорости. Вторая красная и показывает работу генератора. Соответственно, имеется крупный спидометр. Подсветка спидометра сделана в приятном зеленом цвете.
За несколько лет производства Ижевские конструкторы успели создать три модификации данной модели — 01, 02 и Планета 3К. Последняя отличалась лишь наличием боковой коляски. Сегодня данная модель уже считается старой и некрасивой, но среди советской техники это одна из любимых «старушек». Наиболее распространен мотоцикл с селах и загородных местностях, где такая техника пригодиться любому.
Популярные направления кастомизации
Ретростиль
Старинные автомобили и мотоциклы сейчас снова в моде, владельцы достают их из сараев и пытаются восстановить внешнее состояние и ходовые качества.
Наиболее популярна для изготовления ретро кастомов Иж Планета 5. Восстановить его до заводского вида задача непростая, потому что достаточно сложно найти оригинальные приборные панели, которые из-за хрупкости часто ломаются. А также в дефиците оригинальные кофры и немятые бензобаки.
Кафе рейсер
Это также разновидность ретростиля только уже Британского, времен 60-70-х годов. Основными переделками для стиля кафе-рейсер являются:
- Плоское сиденье,
- Оригинальная хвостовина,
- Обтекаемый бак,
- Круглые зеркала,
- Вместо приборной панели, один круглый датчик,
- Однотонный темный окрас,
- Множество хромированных элементов.
Чоппер
Из Иж Планета 5 очень часто делают настоящий чоппер. Этот вариант не подходит для большинства, так как является очень сложным. Прежде всего необходимо будет произвести большие манипуляции с рамой, а для этого надо специальное оборудование. Для этого производят следующие изменения:
- Удлиняют переднюю вилку,
- Устанавливают широкое заднее колесо небольшого диаметра,
- Делают широкую сидушку, с характерной посадкой,
- Создают высокий руль,
- Окрашивают в темный цвет и хромируют детали.
Как правильно залить масло в амортизатор?
Заправить амортизатор маслом не так сложно, как кажется на самом деле! Просто установите собранный амортизатор со снятой крышкой, без масла вертикально, штоком вниз. Убедитесь, что поршень штока находится в нижнем положении. Силиконовым маслом заполните амортизатор до верха.
Интересные материалы:
Как проверить Первую а в слове календарь? Как проверить правописание слова опасный? Как проверить правописание слова снегирь? Как проверить правописание слова вокзал? Как проверить слова берег? Как проверить слова чувства? Как проверить слова хрупкий? Как проверить словарное слово сорока? Как проверить слово баяне? Как проверить слово бесцветный?
Все характеристики мотоцикла
| Габаритные размеры мотоцикла (д*в*щ) | 2115 мм*1025 мм*780 мм |
| Колесная база, длина | 1400 мм |
| Просвет | 135 мм |
| Максимальная развиваемая скорость | 110 км/ч |
| Бензобак, объем | 18 л |
| Расчетная длина пробега на одной заправке | 180 км |
| Топливо, расход на 100 км | при оптимальной скорости 60 км/ч- 3 литра на 100 км, в другом цикле- 5 л на 100 км |
| Преодолеваемый брод | 300 мм |
| Напряжение аккумулятора | 6 В |
| Вилка передняя | с гидравлическим амортизатором |
| Задняя подвеска | пружинная с гидравлическим амортизатором |
| Тип сцепления | многодисковое |
| Тип коробки передач, количество передач | четырех ступенчатая, двухходовая |
| Конструкция рамы | трубчатая, сварная |
| Тип тормозов | барабанные, привод- механический |
| Колеса | легкосъемные, расположение спиц- тангетное |
| Размер шин | 3.59-18″ |
Масло в двигателе мотоцикла Иж – как часто совершать замену
Моторное масло в двигателях мотоциклов ИЖ необходимо менять каждые 5 тыс. км или раньше – в зависимости от того, насколько быстро смазочный материал утратит свои полезные свойства. Признаками ухудшения качества жидкости являются недостаточный уровень масла, помутнение, наличие продуктов износа в виде осадка, а также запаха гари. На срок годности смазочного вещества могут негативно влиять интенсивная езда с резкими маневрами, резкими стартами и торможениями, частые передвижения по бездорожью и буксировка тяжелых прицепов. Все это оказывает значительную нагрузку на двигатель, который перегревается, а испорченное масло не в состоянии эффективно смазывать и охлаждать детали ДВС.
Модификации мотоцикла иж планета 5
Выпускавшиеся модификации «Планеты-5» могут быть с теми или иные улучшениями и расширениями комплектации по сравнению с первоначальной моделью 1987 года:
- литые колеса
- 2 глушителя
- маслонасос (на Иж «Планете 5-01»)
- модернизированная система старта
- укрепленная цепь в КПП
- модернизированные амортизаторы в подвесках колес, оснащенные пружинами отбоя
- пневморегулирование подвески переднего колеса
- дисковый тормоз спереди
- модернизированное устройство тормоза заднего колеса
- наличие полуобтекателя, подколенников, держателя для багажа
Справедливо сделать вывод, подводя к концу данный обзор: Иж «Планета-5» остается достойным городским и междугородним средством передвижения для тех, кто ценит хорошую тягу и грубый моторный рык, кто любит проводить массу времени с отверткой в руке, а также тех, кто готов к наличию характерного запаха масла от своей байкерской экипировки.
https://youtube.com/watch?v=ojWkrCywKkg
- https://motoznai.ru/otechestvennye-motocikly/izh-planeta/mototsikl-izh-planeta-5-harakteristiki-dvigatelya.html
- https://motoznai.ru/otechestvennye-motocikly/izh-planeta/harakteristiki-planety-3.html
- https://avtomoto-best.ru/motocikl-izh-planeta-3.html
- https://motoznai.ru/otechestvennye-motocikly/izh-planeta/harakteristiki.html
Технические характеристики одноцилиндровых двигателей
Наименование параметров агрегатов, | Двигатели | ||||||||
ИЖ49 | ИЖ56 | ИЖП | ИЖП2 | ИЖПЗ | ИЖП4 | ИЖП5 | ИЖП5-01 | ИЖП6 | |
| Год начала выпуска | 1951 | 1956 | 1962 | 1965 | 1970 | 1984 | 1987 | 1994 | 1996 |
| Тип двигателя | Карбюраторный 2-тактный | ||||||||
| Рабочий объем, см3 | 346 | 346 | 346 | 346 | 346 | 346 | 346 | 346 | 340 |
| диаметр цилиндра, мм | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 76 |
| Ход поршня, мм | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 7.5 |
| Степень сжатия | 6,6-7,0 | 6,5-6,8 | 6,5-6,8 | 6,6-7,0 | 7,8-8,2 | 8,2-8,7 | 8,2-8,7 | 8,2-8,7 | 8,7-9,2 |
| Мощность максимальная, кВт (л . с.) | 8,5 (11,5) | 9,6 (13) | 9,6 (13) | 11,4 (15,5) | 13,2 (18) | 14,7 (20) | 16,2 (22) | 16,2 (22) | 18 (24,5) |
| Частота вращения коленчатого вала, соответствующая максимальной мощности, об/с (об/мин) | 66,7 (4000) | 73,3 (4400) | 73,3 (4400) | 76,73 (4600) | 86,7 (4800) | 80 (4800) | 80,8 (4850) | 80,8 (4850) | 80,8 (4850) |
| Максимальный крутящий момент 11 * м (кгс * м) | 21,1 (2,15) | 21,6 (2,2) | 21,6 (2,2) | 22,5 (2,3) | 24,5 (2,5) | 27,5 (2,8) | 28,4 (2,9) | 28,4 (2,9) | 33 (3,37) |
| Частота вращения коленчатого вала, соответствующая максимальному крутящему моменту, об/с (об/мин) | 65,0 (3900) | 70,8 (4250) | 73,3 (4250) | 81,7 (4400) | 78,3 (4900) | 81,7 (4700) | 76,7(4600) | 76,7 (4600) | 76,6 (4600) |
| Моторная передача | цепь втулочная | цепь втулочная | цепь втулочная усиленная 2-рядная | ||||||
| Передаточное число моторной передачи | 2,17 | 2,17 | 2,17 | 2,17 | 2,17 | 2,17 | 2,17 | 2,17 | 2,17 |
| Муфта сцепления | фрикционная многодисковая в масляной | ||||||||
| Число пар трения | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 7 | 7 |
с усиленными шлицами ведущих | |||||||||
| Механизм выключения муфты сцепления | червячного типа | кулачкового | |||||||
| Коробка переключения передач | Шестеренчатая 3-вальная | ||||||||
| Передаточные числа: | |||||||||
| 1-я передача | 4,32 | 4,32 | 4,32 | 4,32 | 3,17 | 3,17 | 3,17 | 3,17 | 3,17 |
| 2-я передача | 2,24 | 2,24 | 2,24 | 2,24 | 1,81 | 1,81 | 1,81 | 1,81 | 1,81 |
| 3-я передача | 1,4 | 1,4 | 1,4 | 1,4 | 1,26 | 1,26 | 1,26 | 1,26 | 1,26 |
| 4-я передача | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
| Переключение передач | ножное и ручное | ножным одноплечим | ножным 2-плечим | ||||||
| Механизм пуска двигателя | храпового типа через моторную | ||||||||
| Система зажигания | батарейная контактная 6 | Батарейная контактная, 12 | Бесконтактная электронная с | ||||||
| Мощность генератора, Вт | 45 | 45 | 45 | 45 | 45 | 100 | 140 | 105 | 105 |
| Система выпуска | 2-трубная с мощностной настройкой и | 1-трубная с мощностной настройкой и фильтром | |||||||
| Система смазки | В смеси с топливом | Раздельная от топлива с | |||||||
| Система охлаждения | воздушное (встречным набегающим | Жидкостное с автоматическим | |||||||
| Система впуска (карбюратор) | К28Б | К2ЗД | К28И | К36И | К36И | КЙ2И | К62И (К65И) | К65И | К65И |
| Воздушный фильтр | инерционный | инерционно-масляный |
Хостинг от uCoz
Картер
.Для улучшения внешнего вида левой и правой крышкам картера ИЖ-Планета 3 придана новая форма, более согласующаяся с общими очертаниями мотоцикла. Это к тому же позволило в це лях унификации применить двуплечую педаль переключения от ИЖ-Ю2 и ИЖ-Юпитер 3. От него взят и внутренний барабан сцепления. Наружный барабан теперь вращается на подшипнике, а не на втулке, как раньше. Для удобства проверки и регулировки зажигания в правой крышке картера сделано окно.
Глушители внешне остались прежними. Только для уменьшения сопротивления отработавшим газам отверстия в наконечнике немного увеличены.
Свечи зажигания, применяемые в новых двигателях, — А7, 5 УС. В период обкатки их можно заменять свечами А-11У.
Благодаря всем этим изменениям удалось не только поднять мощность двигателей, но и улучшить другие характеристики мотоциклов.
Так, за 15 секунд ИЖ-Юпитер 3 с коляской достигает скорости 75 км/час, а без коляски — 100 км/час. У ИЖ-Ю2 эти скорости соответственно 65 и 87 км/’час. ИЖ-Планета 3 за 15 секунд разгоняется до 95 км/ч ас, ИЖ-П2 — до 83 км/час.
Расход топлива на 100 км пути при движении со скоростью 50 км/час составляет: у ИЖ-Юпитер 3 — 3,5 л, у ИЖ-Юпитер 3 с коляской — 5,5 л, у ИЖ-Планета 3 — 3,4 л.
Конечно, владельцев ижевских мотоциклов прежних выпусков интересует вопрос, как поднять мощность их машин. Некоторые рекомендации уже были опубликованы в журнале «За рулем» (1966, № 1 ; 1970, № 1).
 |
Рис. 4. Переделка наконечника в хвостовике глушителя. Пунктиром показаны контуры имеющихся отверстий.
Что касается достижения параметров ИЖ-Юпитер 3 и ИЖ-Планета 3, то очевидно, что для этого надо заменить все те детали, которые подвергались изменениям. На ИЖ-Ю2 и ИЖ-П2 надо поставить новые цилиндр, головку, поршень, впускной патрубок, карбюратор, выпускные трубы, наконечники в хвостовиках глушителей. Кстати, наконечник в хвостовике глушителя прежних моделей можно переделать, как показано на рис. 4.
 |
Рис. 5. График мощностной характеристики двигателей:1 — ИЖ Юпитер 2:2 — ИЖ Юпитер 2 с цилиндром, головкой и поршнем от ИЖ Юпитер 3;3 — ИЖ Юпитер 2 с цилиндром. головкой, поршнем, патрубком карбюратора, карбюратором и наконечником глушителя от ИЖ Юпитер 3.
Замена лишь некоторых деталей позволит частично увеличить мощность. Это видно на графике (рис. 5), где приведены мощностные характеристики моторов ИЖ-Ю2.
Несколько меньшая по сравнению с ИЖ Юпитер 3 мощность переделанного двигателя ИЖ-Ю2 объясняется различием в сечениях продувочных каналов, расположенных в картере.
Ремонт и тюнинг
Ремонтировать мотоцикл несложно, а вот перед тем, как удариться в тюнинг, стоит крепко задуматься. Возможно, стоит восстановить старенький байк вместо того, чтобы заниматься попытками довести его до современных стандартов?
Ремонт
Мототехника Иж всегда славилась ремонтопригодность. Модель п3 не является исключением из правила — починить в ней можно всё, и никаких специальных инструментов для этого не требуется.
Запчасти
Спустя тридцать пять лет после снятия модели с производства проблем с запчастями по-прежнему нет. Многие детали подходят от других мотоциклов Иж, и самих п3 успели выпустить более миллиона экземпляров, так что доноров хватает.
Тюнинг
Многие владельцы сводят тюнинг Иж п3 к замене некоторых узлов на более современные и надёжные. Донором нередко выступает Иж п5, благодаря совместимости деталей и их доступности в продаже. Штатный карбюратор, требующий частых регулировок, тоже иногда меняется на какой-нибудь недорогой современный аналог.
Отличие «Юпитер ИЖ-4» от его предшественника — «ИЖ Ю3»
Собственно, считается наиболее удачным и надежным среди поколения «Юпитеров» «четвертый». Он отличается от предшественника «ИЖ Юпитер-3» более мощным силовым агрегатом (мощность «ИЖ Юпитер-4» составляет 28 лошадиных сил, в то время, как «Юпитер-3» выдает только 25). Инженерам удалось повысить мощность двигателя за счет новой конструкции цилиндров. В новых цилиндрах конструкторы предусмотрели более широкие продувочные окна. За счет этого увеличились максимальные обороты коленвала (7800 оборотов в минуту). Но, к сожалению, в погоне за деньгами завод упустил вопрос качества и надежности конструкции. Спустя годы «ИЖ Юпитер-4» показал свои слабые места. А именно, конструкция цилиндров не предусматривала более высокую прочность и надежность. Ресурс двигателя значительно уменьшился из-за увеличения продувочных окон.
Помимо модернизации цилиндро-поршневой группы, специалисты «Ижмаш» предусмотрели на новой модели «Юпитера» современное 12-ти вольтовое электрооборудование. Такая модернизация придала «ИЖ Ю-4» более яркий свет и более мощную искру зажигания относительно 6-вольтовых предыдущих моделей.
Технические характеристики
Мотоцикл Иж Планета 3 — типичный продукт своего времени, недорогой, массовый и доступный. Относительно невысокая надёжность компенсировалась дешевизной, и многие мототуристы покоряли на этом байке необъятные просторы Советского Союза.
Двигатель
Одноцилиндровый мотор объёмом 347 куб см способен разогнать байк без коляски до 110 километров в час. С боковым прицепом максимальная скорость ограничена 80 км/ч. Бензонасоса нет, так что двигатель поступает в камеры сгорания самотёком.
Трансмиссия
В Иж Планету 3 советские конструкторы внедрили 4-ступенчатую КПП, ранее применявшуюся на предыдущих моделях линейки, но в доработанном виде. Схема стандартная — 1-N-2-3-4.
Ходовая часть и тормоза
В предельно простую трубчатую стальную раму установлен мотор и сблокированная с ней трансмиссия. Колёса спицованные, камерные. Подвески без регулировок — вилка-телескоп спереди и пружинно-масляные амортизаторы сзади. Тормоза архаичные, барабанной конструкции. С технической точки зрения всё очень просто, а потому ремонтопригодно.
Электроника
Бортовая система рассчитана на 6 вольт, переход на 12В был осуществлён позднее, в модели Иж п4. Электроники в байке минимум — коммутатор, генератор, аккумулятор (ёмкость до 18 а/ч), кикстартер. Электростартер не предусмотрен конструкцией. Более того, именно Иж п3 стал одним из первых советских мотоциклов, оснащённых поворотниками.
Вес и габариты
По советской классификации Иж п3 относился к средним мотоциклам. Масса без бокового прицепа — около 165 кг, с коляской это параметр существенно возрастает. Такие массогабаритные характеристики свойственны всей мототехнике производства СССР той эпохи.
Управляемость
Простейшая трубчатая рама и примитивные подвески не способствуют хорошей управляемости. А на байке с коляской про резкие маневры вообще лучше забыть, чтобы не перевернуться в повороте.
Расход топлива
Заявленная цифра — не более 5 литров при езде по шоссе на любой скорости. На практике он колеблется от 4 до 6 литров, и зачастую зависит от технического состояния конкретного экземпляра. Но бака на 18 литров в любом случае хватает.
