Слив тормозной жидкости
Чтобы прокачать тормоза, потребуется сначала открутить крышку, которая закрывает тормозной бачок. Далее нужно оценить, сколько тормозной жидкости находится внутри. Чаще всего ее требуется долить. В бачок наливают тормозную жидкость до самых его краев.
Внутри системы не должно быть пузырьков воздуха. Поэтому периодически нужно контролировать жидкости в бачке. При необходимости состав доливают.

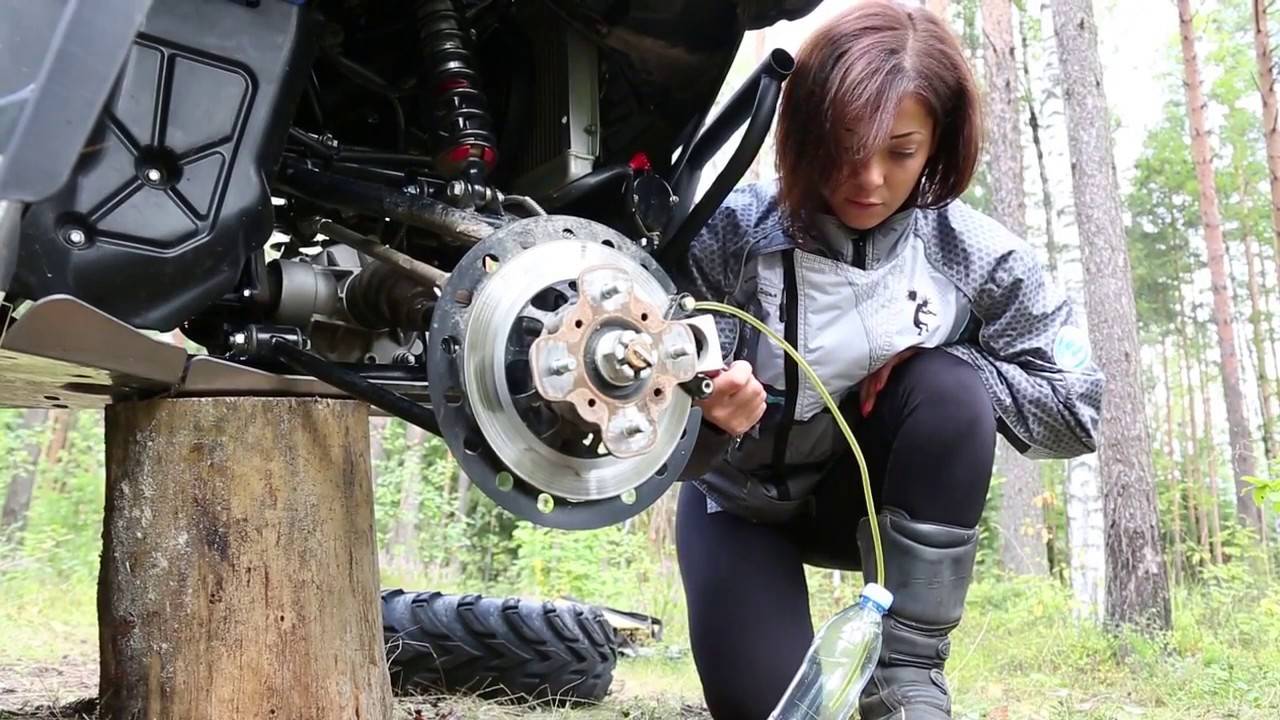

На штуцер надевают подготовленную трубочку для слива. Второй конец опускают в заранее подготовленную емкость. Далее нужно попросить напарника выжать ручку тормоза. Ее отпускать не рекомендуется до завершения работы. В некоторых моделях квадроциклов потребуется выжать педаль. Штуцер нужно открутить на 1/8 оборота (иногда больше, в зависимости от модели), а также заранее приготовить ключ на 8.
Далее нажимается тормозная ручка, и в этот момент штуцер закручивается. Ручку отпускают, а затем процедуру проводят снова. При этом количество жидкости внутри бачка постоянно контролируют. При необходимости новый состав доливают в систему.
Спустя какое-то время напарник скажет, что ручка (или педаль) до упора провалились в своем посадочном месте. Однако и в этот момент отпускать ее нельзя. После полученной от напарника информации потребуется закрутить сливной штуцер.
Процедуру выполняют несколько раз. Это нужно делать до того момента, пока в подготовленную емкость не польется чистая (новая) тормозная жидкость. В ней не должно быть пузырьков воздуха. Если они есть, новый состав был залит не до самого верха бачка. Это нужно учесть, меняя в системе тормозную жидкость.
Диагностика неисправностей и ремонт
Установка заднего переключателя скоростей
Чтобы понять, что же конкретно случилось с тормозной системой вашего верного двухколесного друга, нужно сперва проделать некоторые эксперименты. Первым делом нужно снять колесо, где данная проблема появилась. Далее нужно хорошо очистить тормозную машинку, легче всего это делать при помощи зубной щетки. Ну а главной целью является снять колодки.
Когда откроется доступ к рабочим поршням, нужно вдавить их при помощи отвертки, а затем плавно нажать на тормозную ручку. Оба поршня должны выдвинуться вперед. Если один из них заклинил, нужно применять ремкомплект для устранения неисправности. Также поршневую систему нужно внимательно осмотреть на предмет протеканий, если они присутствуют, значит, цилиндропоршневая группа изношена. Как правило, в этом случае меняют поршни или специальные уплотнительные кольца на них.
В заключении нужно внимательно осмотреть всю гидравлическую линию. На ней не должно быть перегибов, вмятин и других повреждений. Если они присутствуют, гидролинию нужно менять.
Примерная стоимость масел разных производителей
На российском рынке встречается продукция таких производителей:
- Liqui Moly. НС-синтетика для четырехтактного мотора стоит 750-800 рублей за 1 л (5W50) или 2300-2500 за 4 л.
- Yamalube. Для двухтактных двигателей 1 л — 1000 рублей. Для четырехтактных: синтетика 10W40 – 1300 рублей за 1 л, минеральное 10W40 – 600.
- Motul. Синтетика для четырехтактных моторов стоит около 1200 за 1 л (5W40) или 4600-4700 рублей за 4 л. Для двухтактных — 600-800 рублей за 1 л. Для трансмиссии — около 1400-1500 рублей за 1 л (75W90). Минеральное для четырехтактных — стоит около 600-700 за 1 л (10W40) или 2200-2400 за 4 л.
- Castrol. Моторное 5W30 стоит около 2300 рублей за 4 л или 650-750 за 1 л. Для трансмиссии — 75W90 стоит 900 рублей за 1 л, 80W90 – 400-450.
- Repsol. Для четырехтактных двигателей синтетика 10W40 стоит около 1000 рублей за 1 л.
- Total. Синтетика стоит около 500-600 рублей за 1 л 5W30 или 1400 за 4 л.
- Shell. Синтетика для четырехтактных двигателей стоит около 2000-2100 рублей за 4 л (5W40) и 650-700 за 1 л.
Самый большой выбор масел — у Motul. Но продукция Мотул стоит дороже среднего примерно на 20-40% из-за известности бренда. Поскольку масло приходится часто менять — покупать такую не обязательно.
И для полноты информации — оригинальные маслофильтры стоят около 350-600 рублей. Но вместо них можно ставить более дешевые аналоги за 200-400 рублей.
Квадроцикл CFMOTO CF500-A basic оснащён практичными грузовыми передними и задними решётками, грузоподъёмность которых составляет 35/75 килограмм.
Спереди и сзади независимая рычажная подвеска на поперечных А-образных двойных рычагах обладающих ходом в 17 и 22,5 сантиметра, благодаря которой квадрик достаточно мягко движется по дороге, умело глотая все неровности.
CF 500-A считается двухместным квадроциклом, что подтверждается удлинённым комфортабельным сиденьем специально для второго человека.
Приборная панель цифрового типа многофункциональная хорошо и чётко отображает данные, приятна на ощутимость глаза.
Электрический стартер зарезервирован в случае выхода из строя или посадки аккумулятора ручным механизмом запуска
Модель по отзывам обладателей хорошо поддаётся тюнингу и увеличивает свои возможности в разы.
Сколько нужно тормозной жидкости?
Если тормоза нуждаются в замене технической жидкости, вполне будет достаточно приобрести 0,5 л средства, которого хватит на оба контура. Однако стоит отметить, что такое количество тормозной жидкости позволяет выполнить замену состава с «ювелирной» точностью.
Чаще такого, объема средства недостаточно, поэтому лучше приобрети тормозную жидкость с запасом. Вполне достаточно 1 л средства. Если из тормозной системы потребуется убрать пузырьки воздуха, литр – минимальное количество. Иногда, для проведения подобных работ, нужно еще большее количество средства. Чтобы найти и выгнать все пузыри может не хватить и двух литров жидкости.
Инструменты, которые потребуются для замены
- 13 мм;
- головка 17 мм;
- шуруповёрт/трещотка;
- крестовая отвёртка;
- шестигранник 6 мм;
- пассатижи.
В обязательном порядке необходимо поднять квадроцикл на домкрате. После этого снимаем колесо. Для этого воспользуемся шуруповёртом и головкой на 17 мм. Достаточно открутить 4 болта, и колесо может быть удалено.
После этого, необходимо перейти к демонтажу тормозного цилиндра. Без этой процедуры осуществить замену тормозных колодок не представляется возможным. Профессионалы рекомендуют начинать с внутренней части.
Демонтаж выполняется посредством вывинчивания двух болтов при помощи головки на 13 мм. После этого, с лицевой стороны необходимо удалить ещё один болт при помощи шестигранника.
Проверка катушки зажигания мультиметром на квадроцикле
Один из наиболее популярных способов диагностики катушек мототехники на наличие неисправностей — измерение величины сопротивления обмоток мультиметром. Перед началом проверки рекомендуется снять катушку с квадроцикла, дабы делать замеры было проще и удобнее.
Не лишним будет проверить и сам мультиметр на предмет исправности. Для этой цели потребуется просто активировать режим измерения сопротивления, и замкнуть щупы друг с другом. Экран прибора должен показать при этом 0.
Если с мультиметром все в норме, то можно смело приступать к проверке катушки зажигания вашего квадроцикла. Чтобы получить достоверный результат, достаточно присоединить оба щупа мультиметра к выводам первичной обмотки катушки. Результат появится на мониторе устройства.
Если величина полученного сопротивления будет слишком мала для вашей катушки зажигания, то причина неисправности вероятнее всего в краткосрочном замыкании. Показатели, значительно превышающие норму, свидетельствуют о повреждении провода обмотки и отсутствии нормального контакта.
Ремонт катушки зажигания квадроцикла вполне возможен, но далеко не всегда оправдан. Во многих случаях лучше избавить себя от лишних хлопот, и сразу заменить вышедший из строя компонент квадроцикла на новый. Для изделия высококвалифицированными специалистами достаточно будет обратиться в хороший сервисный центр, специализирующийся на обслуживании мототехники.
голоса
Рейтинг статьи
Как прокачать тормоза на квадроцикле самому

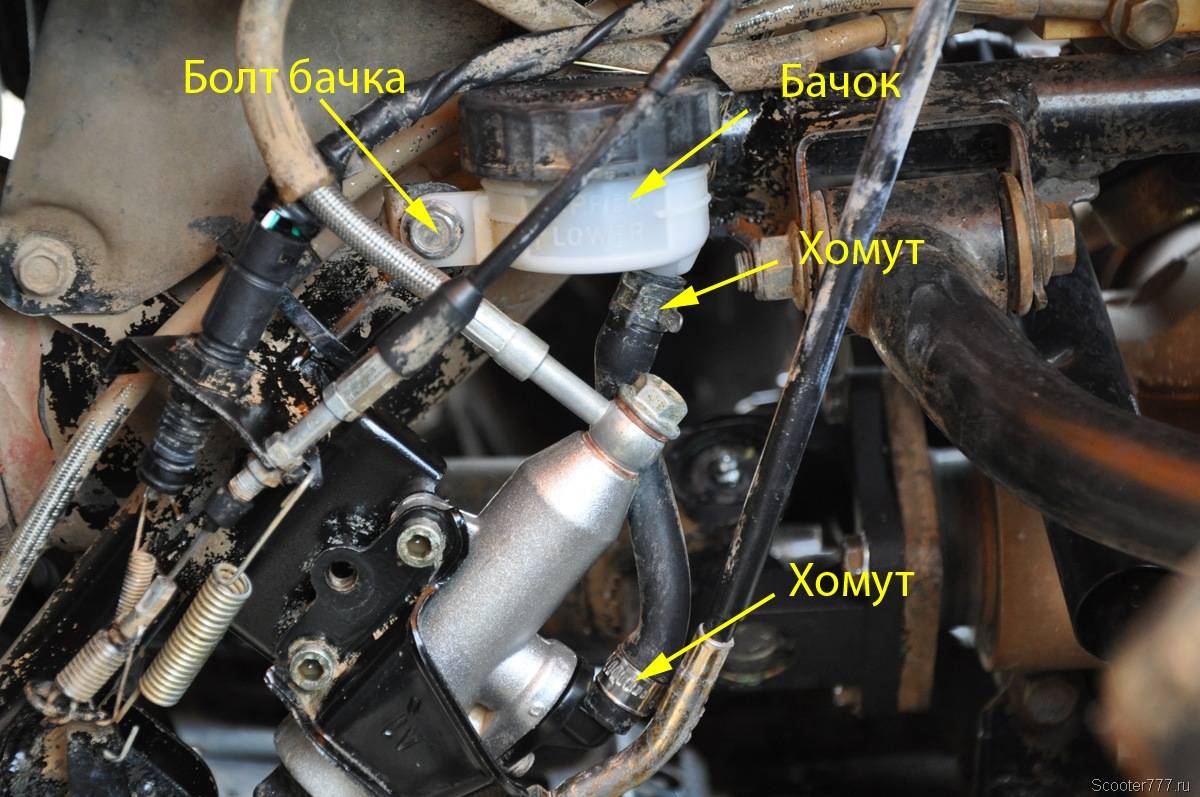

Итак, если бочков два, то один из них располагается на руле, а второй, для задних колес. Находится на раме.
Для того, чтобы произвести манипуляции с прокачкой тормозов, нам потребуется:
- Отвертка;
- Шланг и какая-нибудь емкость для слива уже использованной тормозной жидкости. В идеале к качестве шланга можно использовать трубку медицинской капельницы.
- Гаечный ключ. Чаще всего это ключ на 8;
- Новая тормозная жидкость. Тормозную жидкость следует подбирать из инструкции квадроцикла, но универсальной жидкостью будет DOT3 или DOT4;
- Напарник.
Для начала работы следует открутить крышку тормозного бачка и, если это потребуется, то долить тормозную жидкость ровно до краев бачка. Тут желательно помнить о том, что в системе не должны быть никакие пузырьки воздуха, так что необходимо постоянно контролировать уровни тормозной жидкости и периодически, по мере необходимости, доливать ее.
Необходимо надеть на штуцер трубочку и опустить ее в подготовленную вами емкость, а потом попросить напарника как следует выжать и не отпускать ручку тормоза или педаль, а сами тем временем на несколько оборотов открутите сливной штуцер.
Немного времени спустя вам напарник скажет вам, что или педаль, или ручка тормоза провалилась до самого конца. Ручки или педаль при этом отпускать не нужно. А нужно после такого сообщения закрутить сливной штуцер.
Вышеописанную процедуру необходимо повторять несколько раз, пока в специальную емкость для слива не польется светлая новая тормозная жидкость, которая не содержит пузырьков воздуха. Необходимо постоянно следить за уровнем жидкости в бачке.
После этого необходимо прокачивать каждый суппорт, а после завершения данной процедуры поставить крышку от бачка не свое законное место, убедившись в том, что резиновая прокладка цела.
Если вы уже когда-либо меняли тормозные суппорта или делали тоже самое со шлангами, и в системе вообще нет тормозной жидкости, то лучше всего будет залить жидкость в бачок и подождать, пока она сама не дойдет до суппорта. Конечно, при этом штуцер должен находиться в открытом состоянии. Но помните о том, что на данную процедуру может уйти несколько часов.
Если весь воздух уже вышел и обновилась жидкость, но педаль все равно ватная, то, скорее всего, воздух попал уже в цилиндры суппорта. Тогда необходимо слегка открутить фиксирующее крепление тормозного шланга и попробовать выпустить воздух. Помните о том, что при нажатии на ручку или педаль тормоза вы должны чувствовать только умеренную твердость.
07 Ноября 2015 Хранение квадроцикла зимой и подготовка к сезону: консарвация и расконсерваци | 28 Ноября 2015 Как сделать цепи на колеса квадроцикла своими руками |
Причины неисправности датчика скорости
Причин, почему не работает спидометр на квадроцикле не так много. Чаще всего, подобная проблема возникает из-за неисправности датчика скорости. При поломке детали спидометр перестает работать или функционирует некорректно, кроме того, двигатель мотовездехода начинает глохнуть на холостых оборотах.
Также причиной неполадки может стать:
- Повреждение тросика.
- Соскальзывание наконечника (в механических спидометрах).
- Обрыв провода.
- Повреждение или загрязнение контактов.
Чтобы точно установить причину поломки осмотрите систему на предмет повреждений. Для этого установите мотовездеход на домкрат и заведите его. Вам нужно убедиться, что механизм поворачивает тросик (находящийся в кожухе). Если все работает, значит, проблема в датчике.
Виды систем ABS
Cистема АБС представляет собой решение, которое не допускает полной блокировки колес при экстренном торможении. Это позволяет сохранить управляемость и устойчивость транспортного средства. При этом важно понимать, что на разных автомобилях может быть установлен разный тип таких систем. Можно выделить стандартные системы ABS, которые по конструкции состоят из следующих элементов:. Можно выделить стандартные системы ABS, которые по конструкции состоят из следующих элементов:
Можно выделить стандартные системы ABS, которые по конструкции состоят из следующих элементов:
- блок гидроклапанов;
- гидроаккумулятор;
- насос.
Такие системы отличаются простотой, их вполне можно прокачать самостоятельно в условиях обычного гаража.
Также система АБС может иметь устройство, когда насос, гидроаккумулятор и блок гидроклапанов отдельно интегрированы в разные узлы
Обратите внимание, данный тип систем прокачивается только при наличии диагностического сканера!. Причина — тормозная система имеет модули ABS, ESP, SBC. Диагностический сканер необходим для того, чтобы получить возможность контролировать клапана модулятора
Диагностический сканер необходим для того, чтобы получить возможность контролировать клапана модулятора
Причина — тормозная система имеет модули ABS, ESP, SBC. Диагностический сканер необходим для того, чтобы получить возможность контролировать клапана модулятора.
Сравнение изношенного диска
1. Проверьте экраны на наличие толстых краев, не должно быть никаких вмятин от ударов или выпрямления. При работе с плавающими дисками проверьте зазоры на заклепках. Возьмитесь за лезвие снаружи и попробуйте повернуть колесо. Трудно определить конкретный допустимый зазор, но, конечно, щит не должен издавать дребезжащий звук.
2. Теперь тормозные колодки. Лучше всего снять хомут (это всего 2 винта) и посмотреть на блоки. Их следует равномерно протереть с обеих сторон, если это не так – зажимы зажима стали скупыми. Если толщина набивки составляет 2 мм, подготовьтесь к замене. Повторите процедуру на заднем колесе. Если на мотоцикле есть барабан (так! XXI век!), единственным разумной проверкой его является торможение во время тест-драйва. Показатели толщины оболочки обычно не имеют ничего общего с фактическим состоянием.
3. Проверьте насос переднего тормоза. Нажмите на ручку тормоза до упора, она не должна прижиматься к рулевому колесу. Если это так – деаэрационный тормоз или регенерационный насос. Повторите тоже с задними тормозами.
4. Тормозные магистрали. Год производства (DOT) написан на каждой проволоке. Производители мотоциклов рекомендуют замену тросов каждые 5 лет, к сожалению, здесь никого нет. В результате в летний период эти элементы перегреваются, разбухают, а тормоз становится мягким и непредсказуемым. Ищите утечки, рваные порезы или порезы. Любое повреждение этого элемента дает право на его замену, сразу подумайте о плетеных линиях. У них есть пожизненная гарантия, и они действительно делают свою работу.
Сравнение блоков, использованный щит
Регулировка барабанных тормозов
Регулировка барабанного тормоза заключается в установке свободного хода рычага заднего тормоза.

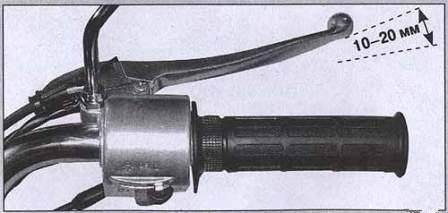

Свободный ход рычага барабанного тормоза определяется расстоянием от начала движения рукоятки до схватывания. Нормальный свободный ход рычага барабанного тормоза должен быть в пределах 10 … 20 мм.
Порядок действий при регулировке барабанных тормозов на скутере:
- Поставте скутер на центральную опорную подножку
- Очистите резьбовую часть тросика от грязи
- Отрегулируйте свободный ход рычага барабанного тормоза вращая регулировучную гайку, которая находится на конце тросика тормоза около ступицы колеса. Для уменьшения свободного хода нужно вращать регулировучную гайку по часовой стрелке, а для увеличения свободного хода — против часовой стрелки. Возможно тросик необходимо будет удержывать для предупреждения его проворачивания вместе с гайкой регулировки
- После настройки необходимо убедится в том, что колесо вращается свободно и без заеданий
- Проверте исправность привода тормоза (троса) и рычага барабанного тормоза
Если резьбовой части не хватает для регулировки свободного хода рычага управления, то отрегулировать тормоз можно переставив на 1-2 шлица тормозной рычаг.
Если после подтяжки барабанных тормозов их продуктивность не увеличилась — проконтролируйте состояние тормозных колодок и в случае потребности смените их.
Как прокачать тормоза на квадроцикле?
Как и у любого транспортного средства, тормоза на квадроцикле должны работать исправно, так как от этого зависит безопасность водителя. Китайские запчасти, из которых собран практически каждый квадроцикл, не отличаются высоким качеством. Для некоторых моделей мотовездеходов требуется выполнить техобслуживание сразу же после приобретения. Поэтому вопрос, как прокачать тормоза на квадроцикле, является весьма актуальным.
Прокачка тормозов на квадроцикле потребуется, если станет заметно, что эффективность дисков начала сильно снижаться. В этом случае нужно незамедлительно провести проверку целостности всех элементов системы, проверить состояние колодок, дисков, шлангов и т.д. Если все компоненты исправны, в этом случае потребуется выполнить прокачку тормозов квадроцикла.
Эта процедура достаточно простая, с ней справится даже неопытный водитель, который приобрел квадроцикл недавно. Однако в процессе работы потребуется проявить внимательность, терпение и некоторый профессионализм. Рекомендуется выполнять прокачку тормозов вместе с напарником.
К этой работе нужно отнестись ответственно. От правильности и последовательности всех действий зависит безопасность водителя квадроцикла, а также его пассажиров (если таковые присутствуют).
Интересуясь, как прокачать тормоза на кадроцикле ЦФ Мото 500, Stels leopard 500, Стелс 500 GT или иных моделях, достаточно рассмотреть общие принципы проведения модификации. Процесс идентичен для большинства моделей мотовездеходов. Прокачка переднего и заднего тормоза мало чем отличается.
Стоит учесть, что контуры тормозов на квадроциклах разделены. В системе предусмотрено два тормозных бачка, не связанных друг с другом. Они отвечают за остановку задних или передних колес соответственно. В некоторых моделях тормозной бачок отвечает за все четыре колеса мотовездехода.
Если бачков два, первый из них находится на руле. Он отвечает за передние колеса. Второй тормозной бачок находится на раме. Он, соответственно, останавливает задние колеса.
Как качественно прокачать тормоза одному человеку
Нередко автомобилистам приходится ремонтировать машину своими силами. Традиционный способ прокачки тормозной системы предусматривает участие двух человек. Бывают ситуации, когда нет возможности заручиться поддержкой напарника.
При таких обстоятельствах можно решить проблему несколькими способами:
- Вместо напарника использовать газовый упор, который поможет удержать педаль тормоза в нажатом положении, вдавливать ее при вытекании жидкости.
- Осуществить прокачку с помощью шприца. Его нужно вставить в крышку, подходящую для расширительного бачка.
- Использовать спринцовку и прозрачную трубку подходящего диаметра.
Способ №1
Для первого способа понадобится запастись новой жидкостью, газовым упором от задней двери или капота автомобиля.
Прокачку нужно проводить по следующему алгоритму:
- долить внутрь расширительного бачка тормозную жидкость;
- примерно десять раз быстро надавить на педаль тормоза и зафиксировать ее в нажатом положении;
- сменить ногу на газовую стойку, надежно уперев свободный конец в сидение;
- поднять правое заднее колесо с помощью домкрата, снять его;
- надеть трубку на штуцер, ослабить его с помощью ключа, стравливая воздух и лишнюю жидкость.
По ходу процесса стойка будет плотно прижимать педаль к полу.
Способ №2
Второй вариант предусматривает использование дополнительной крышки расширительного бачка, шприца и емкости.
Действовать нужно таким образом:
- вставить шприц внутрь крышки, зафиксировать его с помощью герметика;
- набрать в шприц тормозную жидкость, накрутить эту конструкцию на горловину расширительного бачка;
- снять нужное колесо, ослабить штуцер на выходе контура, подставить приготовленную емкость для сбора жидкости;
- на следующем этапе начать нагнетать давление с помощью шприца;
- после появления слабо-размеренного потока тормозной жидкости закрутить штуцер, долить недостающий объем внутрь бачка.
Способ №3
Для третьего способа понадобится прозрачная трубка и спринцовка (клизма)
Важно, чтобы их диаметры совпадали
Прокачку тормозной системы здесь нужно осуществлять по следующей схеме:
- один конец шланга надеть на спринцовку, которая одновременно сжимается рукой, а другой – на перепускной штуцер;
- открутить штуцер, постепенно отпуская клизму, в результате этого по трубке пройдет жидкость с пузырьками воздуха;
- после того, как спринцовка приобретет первоначальную форму, перекрыть клапан штуцера, а в районе ее носика перегнуть шланг;
- отсоединить согнутую трубку, полностью выдавить воздух из клизмы;
- собрать первоначальную конструкцию, повторить описанные выше действия.
В процессе прокачки тормозов важно не забывать перегибать шланг, добавлять внутрь бачка тормозную жидкость. Прозрачная трубка позволяет увидеть полное исчезновение пузырьков воздуха. Это будет сигналом об окончании процесса
Это будет сигналом об окончании процесса.
Особенности прокачки для авто с АВС
Автоматическая система блокировки за счет контролируемой пробуксовки колес предотвращает заносы автомобиля на скользкой дороге при экстренном торможении. Колесные датчики доставляют импульсы в ЭБУ системы. На основании полученных данных электроника контролирует весь процесс торможения.
Прокачка тормозов с ABS необходима для удаления воздуха из гидравлического привода. Такое явление напрямую влияет на эффективность торможения, поэтому проблему нужно решать безотлагательно. Признаками такого негативного явления является повышенная плавность или резкость хода педали тормоза.
Перед выполнением процедуры нужно обеспечить комфортный доступ к колесным механизмам с помощью подъемника или отдельного домкрата.
Далее требуется придерживаться следующего алгоритма действий:
- открутить крышку расширительного бачка;
- снять штуцер для прокачки, очистить его и надеть чистый шланг, опустив свободный конец внутрь емкости с тормозной жидкостью;
- запустить мотор и оставить его работать на холостом ходу;
- несколько раз нажать на педаль тормоза до тех пор, пока жидкость не начнет вытекать в резервуар;
- продолжать такие процедуры до того момента, покуда педаль не упрется в пол;
- продолжать прокачку до полного освобождения системы от воздуха, контролируя уровень жидкости в бачке (ни в коем случае нельзя допускать его опустошения);
- закрутить штуцер прокачки ABS на обратном ходу педали;
- удалить воздух, жидкость из гидропривода сцепления;
- долить тормозную жидкость до максимума в расширительный бачок тормозной системы.
После выполнения описанных выше процедур проверить работу педали тормоза. В норме она должна выжиматься на треть потенциального хода.
