Катушка зажигания скутера: как проверить и определить неисправности

Задача катушки повысить напряжение, поступающее с конденсатора до 18 кв. Напряжение такое нужно для образования искры на свече зажигания. Катушка состоит из двух обмоток на сердечнике из специального железа (трансформаторного). Сердечник у обмоток общий. Крепится на раму скутера с помощью болта и отверстия 4.

Первичная обмотка имеет меньшее количество витков вокруг сердечника. Подключается к коммутатору одним концом через клемму 1. Второй конец первичной обмотки имеет общий вывод у катушки зажигания, со второй обмоткой клемма 2.

Вторичная обмотка в несколько раз больше имеет витков вокруг сердечника. Подключается к свече зажигания одним концом через соединение 3, а второй конец, как и первая обмотка, имеет общий вывод и соединяется с массой.

Как проверить катушку зажигания скутера.

Катушку будем проверять скутера Honling. Двигатель четырехтактный 50 кубовый. Снимаем катушку, отсоединяем провода. Высоковольтный провод выкручивается из катушки, как обычный болт. Первая проверка визуальная, на физические повреждения трещины корпуса. Исправность соединительных клемм. Все детали должны быть сухими и чистыми.

Следующая проверка основная с помощью, которой мы проверим исправность обмоток. В данном случае мы замерим сопротивление каждой обмотки. Этим самым убедимся в целостности обмоток. Для этого нам понадобится прибор измерения сопротивления (тестер).

Проверяем первичную обмотку

Подключаем прибор к леммам 1 и 2. Переключатель прибора устанавливаем на 200 Ом. Смотрим показания прибора. Сопротивление первой обмотки равно 1.3 Ома.

Проверяем вторичную обмотку

В этот раз прибор подключаем к клеммам 2 и 3. Переключатель устанавливаем на 20 кОм. Сопротивление вторичной обмотки равно 2.77 кОм, как показывает прибор.

Если прибор не показывает сопротивление одной из обмоток. Значит катушка зажигания, не исправна. Меняется на новую.

Общая диагностика

Если двигатель мопеда заглох, сперва следует выяснить, почему это случилось. Ведь среди главных причин, по которым мотор глохнет в дороге или отказывается заводиться, только две – это отсутствие топлива или невозможность воспламенить смесь. Зачастую при первой диагностике выясняется, что бензин в баке есть, и топливная смесь подается в цилиндры за счет разряжения. И поэтому виной всему является то, что пропала искра на скутере. Чтобы убедиться в этом, необходимо просто выкрутить свечу из ее штатного отверстия в головке блока. Затем она вставляется в колпачок, ее конец прикладывается к корпусу мотора.

Далее двигатель заводят и смотрят на электроды. Также следует проверить элемент не только на наличие искры, но и на состояние электродов. Свеча может быть сухой либо влажной. Если электрод влажный, тогда виной всему не система питания и карбюратор, а отсутствие искры. Если пропала искра на скутере 4Т, причины могут быть различными. Самые вероятные мы рассмотрим ниже.

Коммутатор

Его расположение найдет даже новичок. Это пластиковая коробка с клеммной колодкой. К ней подходят разноцветные провода. Коммутатор необходим для управления работой системы зажигания. И коммутатор, и катушка зажигания сделаны неразборными. Если элемент вышел из строя, тогда проблемы можно решить только заменой. Цена этих деталей невысокая — до 500 рублей. В некоторых СТО имеются специальные приборы, которые позволяют протестировать коммутатор. Однако чтобы долго не искать соответствующие сервисы, проще всего приобрести новый коммутатор. В процессе поиска причины выхода из строя коммутатора не нужно слушать «специалистов», которые утверждают, что поломка случилась из-за езды без аккумулятора. Это недостоверное мнение. Дело в том, что в современных скутерах система электропитания, а также система зажигания никак не зависят друг от друга.

хонда дио проблемы со смесью.

Добрых времен всем обитателям форума.

Ребята, помогите советом, а то как-то я мягко говоря в замешательстве.

Суть дела:

— сыном была куплена хонда дио (на ходу)

— при замене сайлентблоков было отломано ухо опорного сайлентблока на левой половине картера, после чего движок был разобран, ухо приварено.

— при сборке половинки собирались на герметик, был заменен сальник коленвала на ремонтируемой половинке, под цилиндром паранитовая прокладка с тонким слоем герметика, под головой новая алюминиевая прокладка.

— были установлены новые кольца, новый ремень, и новые грузики КАК ПОТОМ ВЫЯСНИЛОСЬ тяжелее стандартных.

— после сборки был произведен пробный пуск и заезд ( дорога у нас не очень поэтому ручка газа накручивалась максимум на 1/3 от полного) в пределах кооператива который не выявил не каких неполадок ( без воздухана)

— далее поставлен нулевик и опять заезд который показал следующее: заводится на горячую с кика хорошо, со стартера не очень, пусковой обогатитель работает холостые устойчивые трогается уверенно, по прямой хорошо набирает обороты,дальше дорога в гору даешь газу, на что хорошо откликается, и тут БУУУУУУУУУУ. Сбрасываешь газ возвращается в устойчивые холостые обороты, через 5-10 секунд стартуешь-начинает ехать но не долго опять БУУУУУ. Разворачиваюсь и еду в гараж с горки и по прямой временами даже с приятным приемом.

— после последовали многократные промывки и продувки и даже замена карбюратора, замена свечей колпачков, поднимания и опускания иглы, регулировка уровня в поплавковой, проверка работоспособности бензонасоса, (при этом постоянно наблюдались признаки перелива — свеча мокрая, из карба подтекания.) после в баке обнаружилась вода, бак высушен, система продута и высушена бензонасос разобран, вымыт, высушен, заменен шарик перепускного клапана. Поставлен стандартный воздухан.

— после всего этого заводиться стал лучше как с кика так и стартером, опусканием и подниманием иглы выяснилось что смесь бедна. после полного поднятия иглы результаты улучшились, но остались неудовлетворительными. утолщение паралона в 2 раза и обильная пропитка маслом ощутимо улучшили мощность и стабильность при езде.

Вывожу вопрос — почему до ремонта все работало на средних настройках а теперь для образования более менее приемлемой смеси игла на верху, а воздухан задушен двумя слоями паралона. может где-то подсос? Но возможен ли он при стабильных холостых и уверенном приеме до 1/2 накрутке газа. Или может на это все еще как-то эффект от утяжеления грузиков накладывается.

Короче что вы друзья об этом всем думаете?

Да забыл сказать — дым из трубы говорит о подаче масла серх меры — регулировка маслонасоса результатов не дала. Может подсос через маслонасос масла а с ним и воздуха?

Как устроена система зажигания скутера

Система зажигания скутера – это один из важнейших компонентов средства передвижения. Если она выходит из строя, то доехать до места назначения без ремонта можно только на буксире, ведь мотор никак не заведется без ценной искры.

Система зажигания скутера

Во всех мотодвигателях задача системы зажигания одна – зажечь смесь горючего в цилиндрах. Поджигание смеси происходит за счет искры от свечи.

Состоит система зажигания скутера и других мотосредств из следующих компонентов.

  1. Ключ зажигания (Ignition switch).
  2. Свеча (Spark plug).
  3. Высоковольтные провода.
  4. Катушка или бабина (Ignition Coul).
  5. Генератор (Generator).
  6. Датчик холла (Sensor).
  7. Выпрямитель (Rectifler).
  8. Блок управления или коммутатор (CDI).

Контакты, клеммники и штекеры тоже входят в систему зажигания скутера.

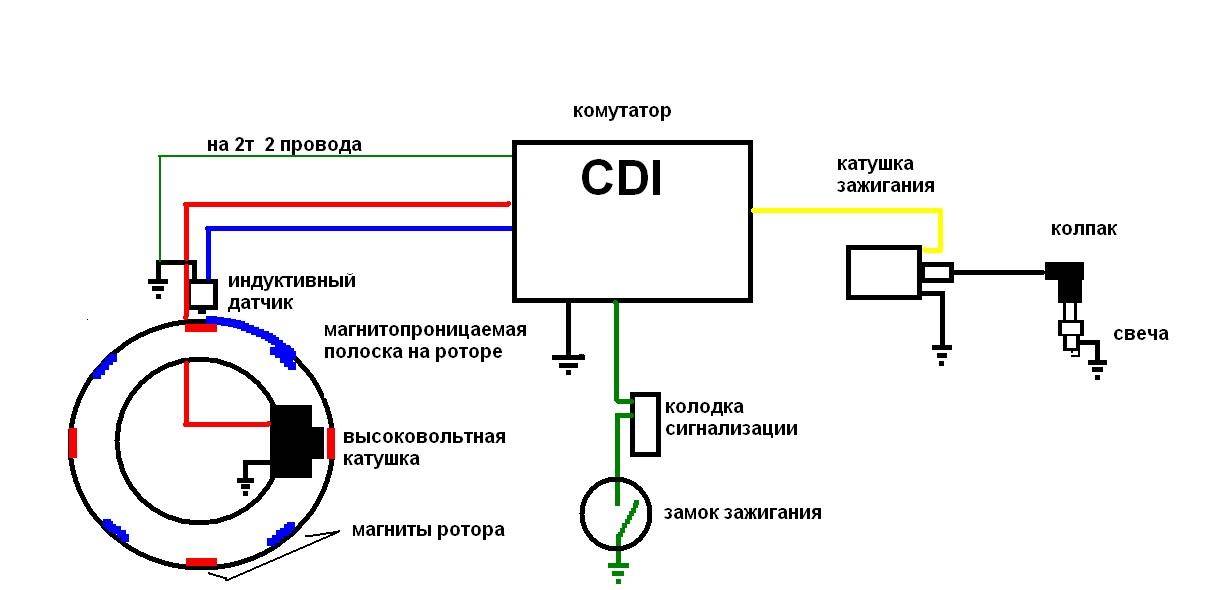

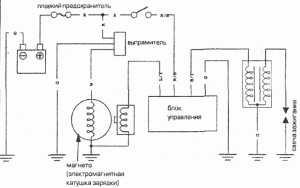

Схема простая:

Генератор вырабатывает электроэнергию, но она переменная, а не постоянная. Выпрямитель энергию генератора нормализует и раздает в систему.

Генератор соединен напрямую с выпрямителем, замком зажигания и АКБ (аккумуляторной батареей).

Замок зажигания соединен также с коммутатором и катушкой.

Коммутатор скутера и его схема

Бабина — со свечой и генератором.

Таким образом, получается круговая схема, в которой элементы зажигания поддерживаются между собой.

Важные моменты.

  • От свечи зажигания до бабины идет главный высоковольтный провод.
  • Бабина всегда должна быть расположена в радиусе 40 см от двигателя и на расстоянии 30 см от свечи.
  • Коммутатор – это черная коробочка с белыми колодками проводов. Может располагаться как в передней части скутера, так и в задней.
  • От выпрямителя идут несколько проводов, как правило, 7. Как и коммутатор, он может располагаться как впереди, так и сзади.
  • Индукционный датчик на скутерах располагается так, что при вращении генератора, он задействуется. Представить себе это можно так: на колесе генератора имеется прилив, который при вращении входит с прорезью датчика в контакт.
  • Как только датчик холла входит в контакт, он подает сигнал на коммутатор. Последний в обычном режиме бывает закрыт, после получения команды от ДХ открывается.
  • Через коммутатор заряженный конденсатор подает напряжение прямиком на катушку. Последняя оснащена 2-я выводами: на землю и на коммутатор.
  • У бабины имеются 2 обмотки. На первичную обмотку намотано мало витков, на вторичную – много. Таким образом, как в любом трансформаторе, здесь образуется высокое напряжение, передающееся на свечу.
  • На свечу поступает порядка 20 Квт.

Если пропала искра на скутере

Итак, зная о работе системы зажигания, можно легко определить слабое звено. Например, если пропала искра в системе, скутер остановился и не едет дальше, путем логических вычислений можно найти причину, которая частенько связана бывает именно с датчиком холла.

Элементы системы зажигания скутера

Как и в автомобильных системах, проверку следует всегда начинать со свечи (свечей). Она выкручивается и подвергается осмотру:

  • чересчур белый электрод свечи говорит о перегреве;
  • желтый – о перебоях в зажигании;
  • черный – об обогащенной топливной смеси.

Процесс проверки можно значительно облегчить, если иметь под рукой резервную и исправную свечу. Она вставляется на место старой, и проверяется наличие искры в зазоре свечи. Делается это путем легкого прикосновения свечой, вдетой в провод, к массе и одновременного запуска двигателя.

Поиски продолжаются, если на свече не появляется искра. Другими словами, высокое напряжение от бабины в свечу не поступает. Под сомнение попадает бронепровод и собственно, сама бабина.

Рекомендуется проверять бронепровод на концах его, в местах соединения со свечой и бабиной. Выводы катушки рекомендуется «оживить» (если она рабочая) путем снятия и вдевания проводов массы и плюса.

Следующий элемент системы зажигания, подвергаемый проверке – коммутатор. Крепится на скутерах он благодаря резинке, так что снять его будет несложно. На коммутатор скутера идет 5 (6) проводов: 2/3 на одну колодку и 3 – на другую.

Как проводится проверка и ремонт системы зажигания скутера

Датчик подвергается осмотру в том случае, если в порядке свеча, бабина и коммутатор. К ДХ идет один провод от коммутатора напрямик, минуя другие элементы системы. Располагается датчик возле генератора. Подробнее о том, как проверять его, написано выше.

Проверка

Сама проверка не представляет особой сложности даже для начинающих. И связанна она будет с замером напряжения питания подаваемого на катушку, проверкой массы, которая в обязательном порядке должна подходить к двигателю, коммутатору и катушке и проверке целостности проводов подводящих ток к потребителям системы зажигания.

Еще момент: методику, которая здесь будет описана можно смело применять не только по отношению к скутеру, но и к любому другому виду транспортного средства оснащенного системой зажигания CDI будь то мотоцикл, квадроцикл, скутер да хоть мотоблок — без разницы.

От того, идет ли с коммутатора питание (импульс) на катушку или нет — напрямую зависит будет ли катушка выдавать искру на свечу или нет. Питание есть питание, без него ни один электрический потребитель работать не сможет. Поэтому, любую проверку следует начинать с проверки питания — есть оно или нет? И только потом, в зависимости от результата — заканчивать проверку или двигаться дальше.

Катушка зажигания скутера: как проверить и определить неисправности

Задача катушки повысить напряжение, поступающее с конденсатора до 18 кв. Напряжение такое нужно для образования искры на свече зажигания. Катушка состоит из двух обмоток на сердечнике из специального железа (трансформаторного). Сердечник у обмоток общий. Крепится на раму скутера с помощью болта и отверстия 4.

Первичная обмотка имеет меньшее количество витков вокруг сердечника. Подключается к коммутатору одним концом через клемму 1. Второй конец первичной обмотки имеет общий вывод у катушки зажигания, со второй обмоткой клемма 2.

Вторичная обмотка в несколько раз больше имеет витков вокруг сердечника. Подключается к свече зажигания одним концом через соединение 3, а второй конец, как и первая обмотка, имеет общий вывод и соединяется с массой.

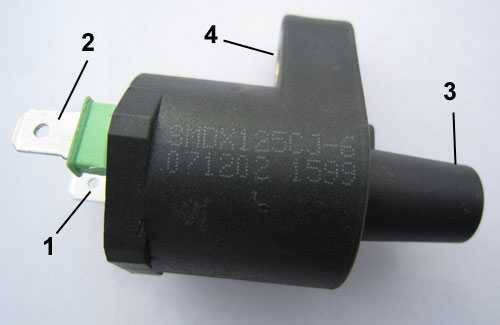

Как проверить катушку зажигания скутера.

Катушку будем проверять скутера Honling. Двигатель четырехтактный 50 кубовый. Снимаем катушку, отсоединяем провода. Высоковольтный провод выкручивается из катушки, как обычный болт. Первая проверка визуальная, на физические повреждения трещины корпуса. Исправность соединительных клемм. Все детали должны быть сухими и чистыми.

Следующая проверка основная с помощью, которой мы проверим исправность обмоток. В данном случае мы замерим сопротивление каждой обмотки. Этим самым убедимся в целостности обмоток. Для этого нам понадобится прибор измерения сопротивления (тестер).

Проверяем первичную обмотку

Подключаем прибор к леммам 1 и 2. Переключатель прибора устанавливаем на 200 Ом. Смотрим показания прибора. Сопротивление первой обмотки равно 1.3 Ома.

Проверяем вторичную обмотку

В этот раз прибор подключаем к клеммам 2 и 3. Переключатель устанавливаем на 20 кОм. Сопротивление вторичной обмотки равно 2.77 кОм, как показывает прибор.

Если прибор не показывает сопротивление одной из обмоток. Значит катушка зажигания, не исправна. Меняется на новую.

Проверка высоковольтной цепи

Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.

Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.

Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм ( Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор ) и крутим двигатель

  1. Если искра появилась значит пробит колпачок — меняем на новый.
  2. Если искры по-прежнему нет — возможно пробит или поврежден высоковольтный провод.

Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.

  1. Если искра появилась значит пробита изоляция или оборвана центральная жила высоковольтного провода — меняем на новый
  2. Если искры нет значит по методу исключения — неисправна катушка зажигания — меняем на новую
  1. Если питание (импульс) на катушку поступает, а искры нет — проверяем массу и высоковольтную цепь.
  2. Если с массой и высоковольтной цепью все в порядке значит неисправна катушка.
  3. Если напряжение (импульс) на клеммах катушки отсутствует — замеряем напряжение на коммутаторе.
  4. Если напряжение на клемме коммутатора есть, а на клемме катушке нет значит нет массы на катушке или оборван провод соединяющий катушку с коммутатором — ищем массу либо обрыв и устраняем.
  5. Если напряжения на коммутаторе нет значит неисправен сам коммутатор либо генератор, индукционный датчик генератора или что-то другое.

Вот собственно и вся методика. Я уже несколько лет проверяю катушки именно по такому принципу. И на полную проверку с практически стопроцентной точностью у меня уходит всего несколько минут. Конечно, многим из вас данная методика может показаться сложной, но на самом деле это не совсем так. Главное — понять принцип, остальное само приложится.

Неисправная свеча

Это самая простая причина, по которой на электродах отсутствует искра. Такая неприятность часто случается из-за качества топлива, а также из-за присутствия в составе отечественных бензинов различных вредных примесей. Из-за этого у многих владельцев китайской техники пропала искра на скутере 4T (4 такта). Как проверить ее наличие?

Чтобы убедиться в том, что свеча вышла из строя, необходимо установить вместо нее новую или точно исправную деталь. Но бывают случаи, когда новая отсутствует, и приобрести ее негде. Тогда поможет гвоздь либо кусок проволоки. Нужно подобрать такие приспособления, диаметр которых будет достаточным для того, чтобы проволока либо гвоздь не выпадали из колпачка. Элемент нужно вставить в свечной колпачок, а затем его подносят к корпусу двигателя. Примерное расстояние от гвоздя до картера должно составлять 7 миллиметров.

Далее стартером прокручивают коленчатый вал. Если электропроводка скутера полностью исправна, то между гвоздем и металлическим корпусом мотора возникнет белая искра. Значит, система зажигания работает в штатном режиме, и стоит заменить свечу. Можно попробовать очистить ее от нагара. Таким образом, она будет снова работать. Но большинство новичков делают это неправильно. После таких чисток искра если и возвращается, то на очень короткий срок.

Настройка и тестирование скутера

Проверьте переключатель прерываний питания. Эта функция безопасности «прерывает» мощность двигателя, когда вы жмете на тормоз. Если ваш мотороллер не работает после регулировки тормозов, то проблема кроется именно в этом узле.

Процедуры корректировки могут варьироваться от модели скутера. Обычно вы можете ослабить натяжение регулировки тормоза, повернув регулятор тормоза, встроенный в рукоятку, в направлении рычага. Это ослабляет натяжение переключателя регулировки и безопасности. Ознакомьтесь с руководством по эксплуатации или свяжитесь с изготовителем мотора.

Если такая настройка не работает, есть простой способ проверить генератор. Отключите его от контроллера, затем попробуйте запустить скутер. Если проблема связана с переключателем, то скутер будет работать только тогда, когда переключатель рычага тормоза отключен. Убедитесь, что переключатель питания включен.

Проверка предохранителя скутера

Если скутер использует предохранитель, посмотрите на внутреннюю часть плавкого предохранителя, чтобы убедиться, что он не сгорел. Возможно, предохранитель должен быть удален со скутера и поднесен к источнику света, чтобы вы смогли определить, сгорел он или нет.

Предохранитель в скутере

Для скутеров, использующих автоматический предохранитель, нажмите или переключите автоматический выключатель, чтобы проверить его работоспособность.

Автоматический выключатель питания

Проведите тест с помощью мультиметра. Иногда выгорание предохранителей происходит в труднодоступном месте. Также автоматические выключатели могут механически перезагружаться, но все еще не будут работать. Проверка целостности предохранителя или автоматического выключателя с помощью мультиметра — лучший способ определить, работают ли они или нет.

Также попробуйте зарядить аккумулятор на 8 часов. Электрические скутеры, которые не были заряжены более 3 месяцев, будут частично разряжены аккумуляторными батареями. Попробуйте заряжать аккумулятор в течение 8 часов, а затем посмотрите, поможет ли это.

Проверка катушки зажигания

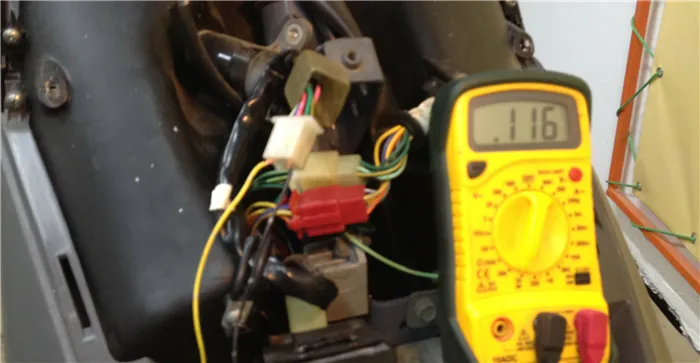

Отключаем аккумулятор и снимаем клюв на скутере. Отсоединяем разъем на коммутаторе и мерим цешкой сопротивление на катушке. Ставим один щуп цешки в разъем на ч/ж провод, а второй — на «минус» (зеленый провод). Должно быть 4 Ом – это значит, что проводка и первичная обмотка катушки исправны.

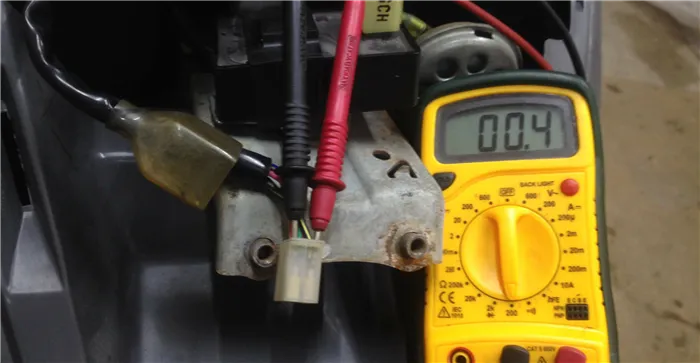

Проверяем вторую обмотку катушки. Вытаскиваем щуп из контакта зеленого провода и вставляем его в подсвечник вместо свечи. А другой щуп оставляем на контакте ч/ж провода. Сопротивление должно быть около 7,85 кОм. Это говорит о том, что вторая обмотка, бронепровод и сам подсвечник исправны.

А если прибор покажет обрыв (т.е. никак не отреагирует), то снимайте и проверяйте подсвечник и бронепровод по отдельности. Если они прозваниваются, то значит обрыв произошел в катушке зажигания. Ее не отремонтируешь, она цельная, придется заменить новой. Стоит недорого, купить можно всегда без проблем.

Проверка регулятора-выпрямителя и генератора напряжения

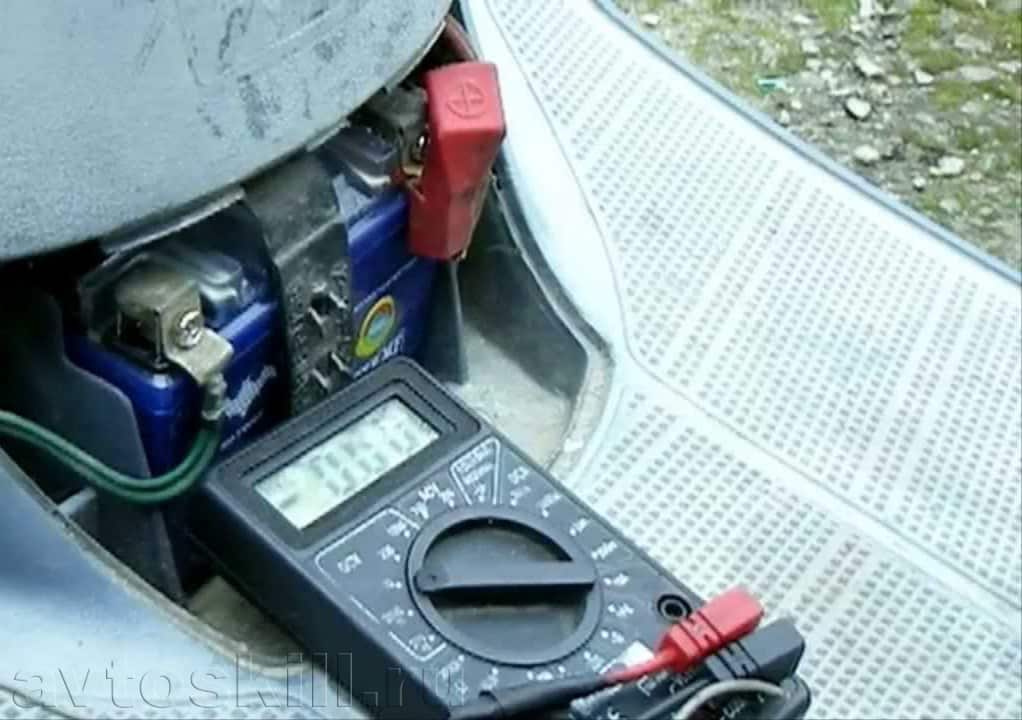

Отсоединяем аккумулятор. Переключаем прибор на 10 А.

Ставим красный щуп цешки на к/ч провод, а второй щуп на минус — зеленый провод. Включаем зажигание. Дергаем ножкой кикстартера. Прибор может показать 5 – 10 А. Это значит, что генератор напряжения,  регулятор-выпрямитель, электропроводка и предохранители в цепи от генератора до аккумулятора исправны.

Если все это работает, а искры нет, то остается проверить коммутатор. Он не разбирается и внутри имеет сложную электронную схему. Поэтому его можно проверить только на другом таком же рабочем скутере. Найти японский коммутатор бывает сложно. Но есть много китайских аналогов, они работаю не хуже оригинальных.

Такую последовательность поиска неисправности — нет искры на дио 34, можно применять и на любом 2т или 4т скутере или мопеде. Нужна только электросхема к скутеру, универсальный набор отверток и ключей, мультиметр (цешка).

Вот и все.

Тем, кому интересно, смогут сами найти проблему с искрой на своем скутере или мопеде и устранить ее своими руками.

Не бойтесь. Пробуйте.

Если есть вопросы, пишите. Будем разбираться.

Всем пока!

Принцип работы

Во время работы двигателя, переменный ток вырабатываемый высоковольтной обмоткой генератора подводиться к коммутатору в котором он накапливается в специальном емкостном накопителе (конденсаторе) — такой принцип накопления тока относится только к коммутаторам AC CDI. Есть еще менее распространенные коммутаторы типа DC CDI в которых для накопления используется постоянный ток от аккумуляторной батареи.

Отсюда и название системы CDI, от Capacitor Discharge Ignition — в вольном переводе звучит примерно так: «зажигание от разряда конденсатора»

При прохождении специального выступа на роторе генератора мимо индукционного датчика генератора в катушке датчика возникает знакопеременный импульс, который подается на управляющий моментом искрообразования специальный элемент в коммутаторе (тиристор), который выполняет роль электронного ключа. Далее, происходит следующее: тиристор под действием знакопеременного импульса от индукционного датчика генератора открывается и ток накопленный в конденсаторе в виде импульса выстреливает через него на первичную обмотку катушки зажигания.

При прохождении импульса через первичную обмотку возникает магнитная индукция под действием которой во вторичной обмотке наводиться электрический ток во много раз превышающий по напряжению ток поступивший на первичную обмотку. По сути, в катушке зажигания происходит самая, что ни наесть трансформация тока с более низкого (входящего) в более высокий (выходящий).

Ток, сформированный во вторичной обмотке, через высоковольтную цепь поступает на свечу зажигания и за счет своего высокого напряжения, порядка 18 000 — 20 000V с легкостью преодолевает сопротивление воздуха между электродами и образует искру.

Разбираемся со свечой

Если не заводится дио 34, то в первую очередь проверяем исправность свечи. Выкручиваем свечу, вставляем ее в подсвечник и подсоединяем к ней массу при помощью дополнительного провода. Дергаем ножкой кикстартера. Смотрим, есть ли искра.

Если ее нет, то отсоединяем аккумулятор. И опять проверяем кикстартером ее наличие.

Если она не появилась, то определить работоспособность свечи можно на другом скутере или с помощью пистолета-пробника.

Чтобы не терять время на проверку старой свечи, лучше берите сразу новую и дальше работайте с ней. Я беру всегда фирменную NGK или Denso по каталогу, ее гарантированно хватает на год, или 5 – 6 тыс. км.

Проверяя, при отсоединенном аккумуляторе, может появиться слабая искра. Скутер даже заведется, но не будет развивать обороты, не поедет. Первое впечатление, что неисправен коммутатор, но не нужно торопиться с выводами.

Проверка генератора импульсов

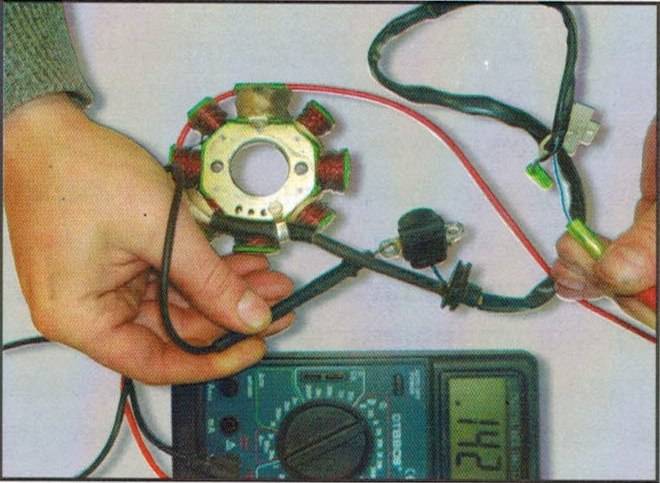

Замеряем сопротивление катушки датчика Холла на разъеме коммутатора. Прибор ставим на 2 кОм. Один щуп подсоединяем к зеленому проводу, а второй – к с/ж. Должно быть 114 Ом. Значит проводка и датчик Холла исправны.

Если цешка не показала сопротивление, то это говорит об обрыве в катушке или электропроводке от генератора импульсов до коммутатора.

Дальше проверяем работоспособность всего генератора импульсов вместе с механической частью. Переключаем прибор на 2 мА, оставляя щупы на месте.

Дергаем ножку кикстаретра. С датчика Холла за один поворот магнето на коммутатор подается один импульс с небольшим током. Цешка должна показывать примерно 0,6 мА. Это значит, что все элементы генератора импульсов исправны и причина отсутствия искры не в датчике Холла.

Если прибор не показывает ток, то нужно снимать кожух воздушного охлаждения. Смотрите зазор в механической части генератора, между магнето и датчиком Холла. Проверьте, не болтаются ли подшипники коленвала, или не переломился ли провод от датчика.

Разбираемся со свечой

Если не заводится дио 34, то в первую очередь проверяем исправность свечи. Выкручиваем свечу, вставляем ее в подсвечник и подсоединяем к ней массу при помощью дополнительного провода. Дергаем ножкой кикстартера. Смотрим, есть ли искра.

Если ее нет, то отсоединяем аккумулятор. И опять проверяем кикстартером ее наличие.

Если она не появилась, то определить работоспособность свечи можно на другом скутере или с помощью пистолета-пробника.

Чтобы не терять время на проверку старой свечи, лучше берите сразу новую и дальше работайте с ней. Я беру всегда фирменную NGK или Denso по каталогу, ее гарантированно хватает на год, или 5 – 6 тыс. км.

Проверяя, при отсоединенном аккумуляторе, может появиться слабая искра. Скутер даже заведется, но не будет развивать обороты, не поедет. Первое впечатление, что неисправен коммутатор, но не нужно торопиться с выводами.

Неисправности

Неисправности как таковые в катушке систем зажигания CDI встречаются очень и очень редко, вопреки расхожему мнению. И все они в основном связаны с повреждением корпуса, сгоранием обмоток, или внутренним обрывом, замыканием проводов.

За всю мою нелегкую практику мне только один раз попалась действительно неисправная катушка. И это при том, что ее угробил сам хозяин скутера: забыл подключить массу к двигателю и включил кнопку стартера… Очень высокий пусковой ток пошел прямиком через катушку на стартер… А куда ему было идти. Массы на двигателе ведь не было. Катушка такого издевательства естественно не выдержала: нагрелась и лопнула.
