Как проверить пусковой обогатитель скутера на исправность

Как устроен электроклапан на скутер

Для обогащения топливно-воздушной смеси используется устройство обогащения топлива с механическим приводом и автоматической системой управления. Давайте рассмотрим принцип работы и особенности каждой из этих систем обогащения.

Ручная система обогащения, требующая точной настройки, громоздка в эксплуатации. Чтобы запустить двигатель скутера после ночной стоянки, необходимо нажать рычаг на руле, который передает питание на движок через трос. После запуска, прогрева и доведения устройства до рабочей температуры необходимо вернуть рычаг ручной заслонки в исходное положение, чтобы вернуть регулятор громкости и иглу в исходное положение. Опыт использования скутеров показал, что эта система имеет некоторые трудности.

Большинство современных мопедов имеют автоматический пусковой конденсатор

Автоматический

Конденсатор автоматического запуска, также известный как термоэлектрический клапан, устанавливается на большинство современных мопедов с двухтактными и четырехтактными двигателями.

Устройство состоит из следующих частей:

• корпус, в котором находится электромагнитный клапан,
• керамический нагреватель, который работает от встроенного источника питания,
• пружинный привод с поршневым штоком, соединенным с толкателем и дроссельной заслонкой.

Устройство подключено к воздушной магистрали, которая насыщает бензин из дополнительной поплавковой камеры перед его подачей в камеру сгорания цилиндра. Следует отметить одну особенность карбюраторов скутеров. Они имеют две поплавковые камеры, дополнительную и основную, которые соединены стартером.

Небольшая трубка из дополнительной поплавковой камеры соединена со смесительной камерой, которая отвечает за подачу воздуха и бензина в двигатель. Поперечное сечение смесительной камеры закрыто амортизатором, конструктивно напоминающим дроссельную заслонку карбюратора. Когда дроссельная заслонка опускается, подпружиненная игла смещается, закрывая канал подачи топлива. Корпус электромагнитного клапана теплоизолирован и окружен резиновым корпусом. Все современные скутеры имеют аналогичную конструкцию термоэлектрического клапана.

Пусковое обогащение без электроподогрева устанавливается на старые модели скутеров

Более старые модели скутеров оснащены пусковым обогатительным устройством без электроподогрева. Тепло передается к приводу через теплопроводящий медный цилиндр, соединенный с двигателем скутера. Вместо порошкового привода установлен мембранный привод. Впускной коллектор головки блока цилиндров соединен с той же полостью.

Процедура техобслуживания

Моторы скутеров изготавливаются в разных объемах. Наиболее распространенные – 50 и 150 кубов. Система газораспределения имеет как 2т варианты, так и 4т. Отличия моделей минимальны, поэтому техобслуживания 2 и 4 тактного мопеда 50сс проводится по единому принципу.

1. Настройка карбюратора на холостом ходу. Скутер заводится, анализируется его работа без нагрузки. Оценка осуществляется по ровности тактов, стабильности оборотов мотора.
2. Выполняется регулировка положения винтов количества и качества смеси.

Ввиду относительной легкости конструкции настройка производится двумя контрольными болтами. Если добиться стабильной работы не получилось, необходимо снять узел и произвести глубокую чистку и настройку.

Снятие

Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору. К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется.

Отключается пусковой обогатитель. Накидным ключом отвинчиваются болты крепления, и весь узел достается наружу.

Чистка карбюратора

Отличным способом чистки является продувка внутренних каналов сжатым воздухом из компрессора. Для этого применяется специальный пистолет с заостренным наконечником.

В процессе работы на поверхностях карбюратора образовывается налет. Связано это с качеством бензина. Большая часть грязи останавливается в фильтре топливной очистки, но часть попадает во впускной тракт.

Для удаления налета можно использовать как растворитель, так и специальную жидкость для очистки карбюраторов. Она подходит и для скутеров. Преимуществом ее использования является то, что чистящий агент находится под давлением и способен проникать в самые труднодоступные каналы.

В карбюраторе скутера имеются резиновые прокладки. Чтобы не подвергать их воздействию чистящих смесей, рекомендуется заранее изолировать эти части.

Принцип работы обогатителя с мембраной

Мембранный пусковой обогатитель работает по другому принципу. На не прогретом двигателе клапан находится в открытом положении. Запуск мотора вызывает разрежение в области впускного коллектора, которое передается мембране благодаря термоклапану. Под воздействием пониженного давления мембрана пытается подняться, открывая канал, отвечающий за подачу дополнительного объема воздуха.

Дальнейший прогрев цилиндра до рабочей температуры вызывает закрытие клапана и опускание подпружиненной заслонки, связанной с иглой. В результате перекрывается подача дополнительного объема топлива. Такая система с мембраной функционирует в четкой связи с температурой мотора, что обеспечивает более правильную дозировку топлива.

По другому принципу работает мембранный пусковой обогатитель

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Диагностика неполадок

Первым и основным признаком того, что техника нуждается в починке, является невозможность запустить двигатель. Ремонт скутера начинается именно с выявления неисправности, а потом ее устранения. В этом случае поломку нужно искать начиная с того места, где тепловая энергия сгоревшего топлива превращается в механическую энергию вращающегося коленчатого вала двигателя. Итак, приступим:

— определяем, поступает ли топливо в камеру сгорания,

— есть ли искра между контактами свечи зажигания.

Если все вышеперечисленные факторы в наличии, то тут возможны следующие варианты неисправности:

1. Случился пробой изолятора свечи зажигания. Для этого достаточно просто заменить свечу.

2. Сбился угол опережения зажигания, и топливная смесь не воспламеняется в тот момент, когда поршень почти достигает своей верхней мертвой точки движения (ВМТ). Тут уже не обойтись без индикатора, с помощью которого определяют положение поршня в цилиндре относительно ВМТ, и в какой момент на свече зажигания возникает искра, воспламеняющая топливную смесь. В этом случае ремонт скутера будет заключаться в выставлении правильного угла опережения зажигания, рекомендованного для данного типа двигателей.

Если на свече нет искры, то тут могут быть следующие проблемы:

1. Неисправна свеча.

2. Неисправен насвечник.

3. Пробит бронепровод.

4. Сгорела катушка зажигания.

5. Если зажигание электронное, то может быть испорчен либо блок зажигания, либо только датчик Холла.

В случае, когда в камеру сгорания не поступает топливная смесь, причиной этому могут служить такие неполадки.

Если скутер двухтактный:

1. забился топливный фильтр;

2. засорился или сломался карбюратор.

Если же он четырехтактный, то к поломкам может добавиться неисправность системы газораспределения (прогары или загиб клапанов).

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

• Корпус с подводящим и отводящим патрубком.
• Рабочая камера с седлом.
• Тарельчатый, шаровой или лепестковый запорный элемент.
• Возвратная пружина.
• Шток, соединенный с запорным элементом и сердечником соленоида
• Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

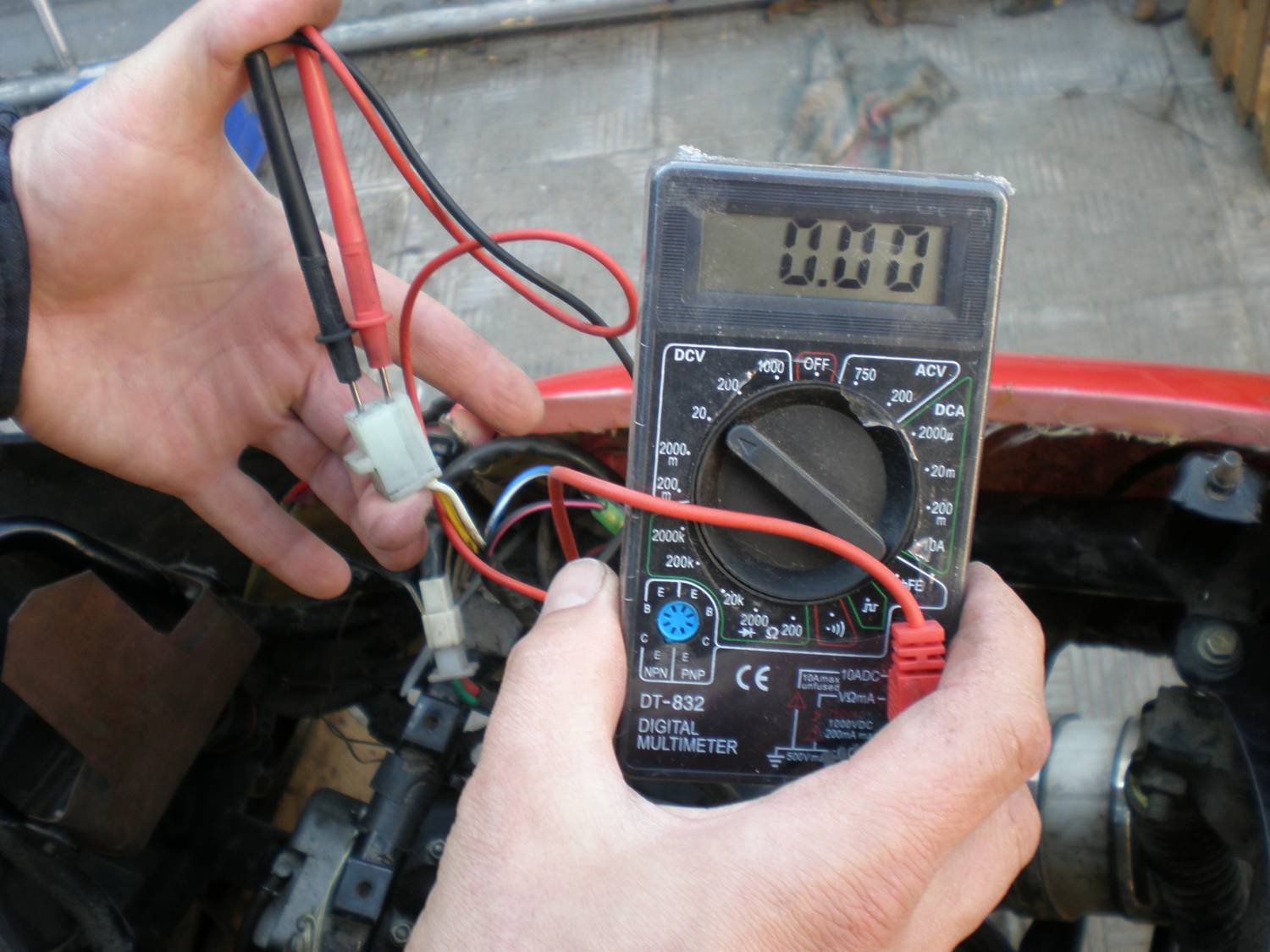

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

• проблематичен первый утренний запуск холодного двигателя скутера;
• сложно завести остывший мотор мотороллера после длительной стоянки;
• потребление топлива значительно превышает указанный в паспорте расход;
• силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
• прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Любая из указанных проблем должна заставить задуматься хозяина скутера о возможной неисправности электроклапана.

Неисправный обогатитель может находиться в двух положениях:

• с постоянно выдвинутой иглой электроклапана;
• в исходном состоянии, когда игла не выступает.

Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Устройство пускового обогатителя скутера

Существуют два типа пусковых обогатителей — ручной и автоматический.

Ручной (механический) пусковой обогатитель требует регулировки — его нужно открыть при запуске и закрыть после прогрева двигателя при помощи тросика на руле. Но в ручную открывать и закрывать дополнительный канал подачи смеси неудобно. Автоматический пусковой обогатитель (термоэлектроклапан) устанавливается на большинстве современных скутеров 2т и 4т. Устройство автоматического пускового обогатителя мы узнаем дальше.

1. Корпус электроклапана

2. Керамический нагреватель
3. Привод (порошок)
4. Шток
5. Толкатель
6. Заслонка
7. Топливная камера
8. Поплавковая камера
9. Топливный жиклер пуска
10. Пружина

В карбюраторе скутера имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушнобензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом. Такая конструкция обогатителя применяется практически на всех современных скутерах.

В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя скутера, а вместо порошка с нагревательным элементом установлена мембрана. Одна полость колбы, где она расположена соединяется через термоклапан с впускным коллектором, который закреплен на головке цилиндра.

Пусковой обогатитель на скутере 4т – описание и назначение

Далеко не все любители мототехники знают для чего нужен электроклапан на скутере. Это устройство также называют пусковым обогатителем. Он отвечает за объем топливовоздушной смеси, которой через жиклер заполняется камера цилиндра при запуске охлажденного мотора мотороллера. Особенностью малокубатурной мототехники является потребность двигателя в обогащенной смеси при холодном старте скутерного мотора. Поступающее через карбюратор топливо смешивается с воздухом в определенной концентрации благодаря подключенному к карбюратору электроклапану.

Если пусковой обогатитель функционирует, и отсутствуют поломки силового агрегата, запустить мотор не проблема даже в холодное время года

Не стоит подвергать сомнению важность электрического клапана для обеспечения беспроблемного пуска двигателей современных мопедов и скутеров. Однако при возникновении сложностей с запуском двигателя, перебоев в работе и чрезмерной прожорливостью мотора можно предположить, что с пусковым обогатителем возникли проблемы

Именно поэтому важно знать его устройство и уметь проверить работоспособность.

Диагностика неполадок

Первым и основным признаком того, что техника нуждается в починке, является невозможность запустить двигатель. Ремонт скутера начинается именно с выявления неисправности, а потом ее устранения. В этом случае поломку нужно искать начиная с того места, где тепловая энергия сгоревшего топлива превращается в механическую энергию вращающегося коленчатого вала двигателя. Итак, приступим:

— определяем, поступает ли топливо в камеру сгорания,

— есть ли искра между контактами свечи зажигания.

Если все вышеперечисленные факторы в наличии, то тут возможны следующие варианты неисправности:

1. Случился пробой изолятора свечи зажигания. Для этого достаточно просто заменить свечу.

2. Сбился угол опережения зажигания, и топливная смесь не воспламеняется в тот момент, когда поршень почти достигает своей верхней мертвой точки движения (ВМТ). Тут уже не обойтись без индикатора, с помощью которого определяют положение поршня в цилиндре относительно ВМТ, и в какой момент на свече зажигания возникает искра, воспламеняющая топливную смесь. В этом случае ремонт скутера будет заключаться в выставлении правильного угла опережения зажигания, рекомендованного для данного типа двигателей.

Если на свече нет искры, то тут могут быть следующие проблемы:

1. Неисправна свеча.

2. Неисправен насвечник.

3. Пробит бронепровод.

4. Сгорела катушка зажигания.

5. Если зажигание электронное, то может быть испорчен либо блок зажигания, либо только датчик Холла.

В случае, когда в камеру сгорания не поступает топливная смесь, причиной этому могут служить такие неполадки.

Если скутер двухтактный:

1. забился топливный фильтр;

2. засорился или сломался карбюратор.

Если же он четырехтактный, то к поломкам может добавиться неисправность системы газораспределения (прогары или загиб клапанов).

Конструктивные особенности топливного крана

Принцип действия топливного крана скутера аналогичен работе простейших запорных устройств. Находящаяся внутри корпуса мембрана благодаря усилию возвратной пружины прижимается к топливному каналу и перекрывает его.

При работе двигателя во впускном коллекторе образуется разряжение, которое переходит к мембране через резиновую трубку. Под действием разряжения мембрана, сжимая возвратную пружину, отодвигается и открывает топливный канал. Бензин по специальному топливному проводу беспрепятственно начинает поступать в карбюратор.

В случае прекращения работы двигателя процесс проходит в обратной последовательности. В связи с падением разряжения во впускном коллекторе на мембрану действует только возвратная пружина. Перегородка плотно прижимается к топливному каналу и перекрывает подачу топлива. Бензин в карбюратор не поступает.

Таким образом, к топливному крану подходят три трубки:

• — один шланг предназначен для подачи топлива из бака;
• — другая трубка ведет к карбюратору;
• — третий шланг (воздушный) служит для передачи разряжения из впускного коллектора под мембрану.

Топливный кран крепится непосредственно на раме скутера и закрывается боковым обтекателем.

Процедура техобслуживания

Моторы скутеров изготавливаются в разных объемах. Наиболее распространенные – 50 и 150 кубов. Система газораспределения имеет как 2т варианты, так и 4т. Отличия моделей минимальны, поэтому техобслуживания 2 и 4 тактного мопеда 50сс проводится по единому принципу.

1. Настройка карбюратора на холостом ходу. Скутер заводится, анализируется его работа без нагрузки. Оценка осуществляется по ровности тактов, стабильности оборотов мотора.
2. Выполняется регулировка положения винтов количества и качества смеси.

Ввиду относительной легкости конструкции настройка производится двумя контрольными болтами. Если добиться стабильной работы не получилось, необходимо снять узел и произвести глубокую чистку и настройку.

Снятие

Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору. К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется.

Отключается пусковой обогатитель. Накидным ключом отвинчиваются болты крепления, и весь узел достается наружу.

Чистка карбюратора

Отличным способом чистки является продувка внутренних каналов сжатым воздухом из компрессора. Для этого применяется специальный пистолет с заостренным наконечником.

В процессе работы на поверхностях карбюратора образовывается налет. Связано это с качеством бензина. Большая часть грязи останавливается в фильтре топливной очистки, но часть попадает во впускной тракт.

Для удаления налета можно использовать как растворитель, так и специальную жидкость для очистки карбюраторов. Она подходит и для скутеров. Преимуществом ее использования является то, что чистящий агент находится под давлением и способен проникать в самые труднодоступные каналы.

В карбюраторе скутера имеются резиновые прокладки. Чтобы не подвергать их воздействию чистящих смесей, рекомендуется заранее изолировать эти части.

Установка ручного пускового обогатителя

Установка ручного пускового обогатителя (подсоса) с управлением на руле (в каталоге также доступен ручной обогатитель

с рычагом управления непосредственно на карбюраторе. При его использовании отпадут все проблемы связанные с установкой ручки управления на руле и прокладкой троса по раме скутера. Для данного типа карбюратора — это Art.№B53015 по каталогу sip-scootershop). На примере карбюратора Keihin, Honda.

Для этого понадобятся:

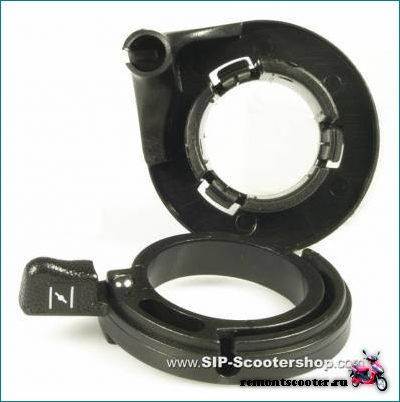

— 2 позиции по каталогу sip-scootershop: собственно сам механизм и ручка управления, для монтажа на руль.

Арт номера:

40319000 Conversion kit pull choke PHVA

C10262 Choke lever, mounted on handle

— Оплетка для троса (велосипедная) ~2м (все зависит от длины рамы. На дио хватит и меньшей длины).

— Трос, чуть большей длины

— Старый автоматический обогатитель

(в данной статье описывается тот случай, когда купленный ручной обогатитель не работает должным образом без доработки (Часто после установки комплекта «as is» (как есть, без установленной иглы), открытие обогатителя ведет за собой черезчур сильное обогащение смеси и, как результат, двигатель глохнет). Тем не менее, прежде чем приступать к переделке, убедитесь сначала в ее целесообазности. Может случится так, что в вашем случае все будет работать и без вышеописанной доработки)

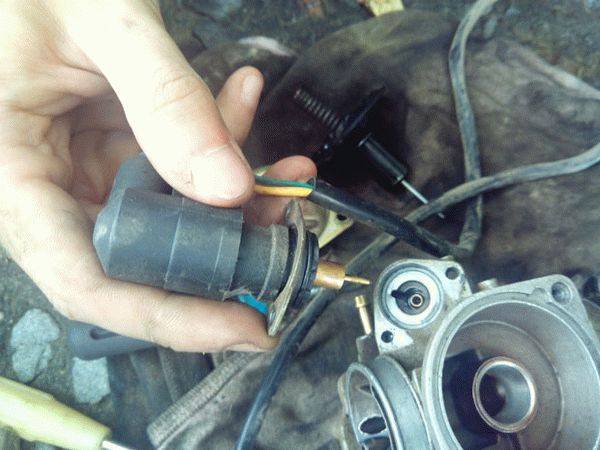

Для начала разбираем старый электрический обогатитель. Он, как правило, посажен на подобие фиксатора резьбы, поэтому руками раскрутить его не получится. Используем плоскогубцы или тиски аккуратно, чтобы не повредить его.

Из всего этого нам понадобится только иголка.

Из купленного комплекта достаем цилиндрическую боночку. Извлекаем из нее уплотнительную резинку.

Теперь нужно просверлить в ней и в резинке отверстие под иглу

Важно просверлить четко по центру (лучше на токарном станке). Отверстие делать чуть больше диаметра иглы

Далее делаем замеры по старому электрическому обогатителю, чтобы игла в новом выходила относительно цилиндрической боночки на такое же расстояние.

Иглу в просверленном отверстии фиксируем с помощью мощного паяльника и олова. Помучаться придется порядком, чтобы сделать ровно (проверять биение иглы легко зажав деталь в патроне электродрели).

Далее снимаем левую грипсу с руля (резинку). Одеваем ручку. Возможно придется подпилить пластик, чтобы ручка стала красиво и вплотную. Сверлим в рулевой трубе два маленьких отверстия. Фиксируем ручку двумя болтиками (в ручке есть специально предусмотренные два или три ушка под крепеж). Вставляем трос, одеваем оплетку. Проводим все это дело по раме к двигателю с помощью стяжек.

На конце троса напаиваем стопор, за который будет держаться боночка с иглой.

Результат:

Система работает на 5+. Карбюратор не заливает при открытии заслонки, как было до этого (при установленном ручном чоке без иглы).

В итоге получаем экономию электроэнергии порядка 15-20Вт, удобное ручное управление обогащением смеси когда это требуется (а не при каждом старте, как при использовании автоматического пускового обогатителя)

P.S. после установки ручки управления, возможно придется укоротить левую г

Центробежное сцепление — снятие и установка, замена колодок

Установка коленвала

Машинка спидометра

Установка коленвала

Honda dio от а до я. Часть 1

Ремонт покрышки заднего колеса

О взаимозаменяемости запчастей.

Снятие заглушек с тюнинговой трубы

Honda dio от а до я. Часть 2

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

• Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
• Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

• Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
• Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
• Корпус устройства не должен принимать на себя вес участка трубопровода.
• Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
• При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
• Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
• Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм 2 .

Зачем регулировать карбюратор?

Регулировка карбюратора может потребоваться в следующих случаях:

• Свечи исправны, но работают не очень хорошо, их цвет изменился на черный или желтоватый.
• Двигатель не дает нужную мощность
• Скутер не заводится
• Чрезмерно вырос расход топлива.

Все эти проблемы в большинстве случаев вызваны недостаточно обогащенной или, наоборот, чрезмерно обогащенной кислородом смеси, и исправить их можно, правильно настроив карбюратор.

Настройки вне зависимости от того, 2 т или 4т скутер у вас, имеют три фазы и производятся следующим образом:

• Регулировка холостого хода
• Настройка уровня топлива
• Регулировка качества смеси.

На некоторых моделях карбюраторов винта, настраивающего качество топлива, нет, поэтому приходится разбирать карбюратор, чтобы поменять положение иглы.

Настройка холостого хода проводится после того, как двигатель прогреется: на это требуется не больше 15 минут. Для этого конструкция предусматривает винт холостого хода. Он позволяет сделать работу мотора стабильной, выбрав нужные холостые обороты. При закручивании винта обороты будут увеличиваться, при его вращении против часовой стрелки – уменьшаться.

Качество смеси важно отрегулировать. Если она будет слишком бедной, скутер будет ехать с трудом, двигателю ощутимо не будет хватать мощности. При слишком обогащенной смеси свечи будут чернеть и быстро выходить из строя

Регулировка качества топлива обычно проводится при помощи винта, находящегося на корпусе карбюратора. Для обогащения нужно повернуть его по часовой стрелке, для обеднения – против часовой. Если винта нет, карбюратор вскрывается, перемещается стопорное кольцо на игле вверх для более богатой смеси, вниз – для более бедной

При слишком обогащенной смеси свечи будут чернеть и быстро выходить из строя. Регулировка качества топлива обычно проводится при помощи винта, находящегося на корпусе карбюратора. Для обогащения нужно повернуть его по часовой стрелке, для обеднения – против часовой. Если винта нет, карбюратор вскрывается, перемещается стопорное кольцо на игле вверх для более богатой смеси, вниз – для более бедной.

Регулировки проводят следующим образом:

• Заводим мотор и прогреваем 10 минут, после этого его нужно заглушить
• Винт нужно закрутить до упора по часовой стрелке, но без усилий
• После этого его откручивают против часовой стрелки на 1,5 оборота
• Двигатель нужно завести и провернуть винт дополнительно на 1/3 оборота в ту же сторону. Ждем 2 минуты
• При повышении оборотов нужно открутить винт дополнительно на 1/4 оборота и понаблюдать за реакцией около 2 минут. Если обороты не падают, повторяем действия
• Если обороты стали снижаться, винт по часовой стрелке нужно повернуть на 1/4 оборота.

В идеале двигатель будет работать ровно при 1,5-2 оборотах винта, однако его положение зависит от качества топлива. В случае с иглой качество смеси будет меняться в зависимости от положения стопорного кольца иглы. Недостатком такого карбюратора является малое количество положений иглы и необходимость каждый раз его разбирать для проведения настроек.

Отрегулировать уровень топлива в камере можно следующим образом:

• Откручивают сливной винт
• Трубку поднимают вверх
• Нужно проверить уровень топлива, когда двигатель работает. Плавильный уровень немного ниже юбки, находящейся на крышке поплавковой камеры
• Чаще всего уровень поднимается выше нормы, и карбюратор переливает, поэтому требуется настроить поплавок таким образом, чтобы он срабатывал раньше. Для этого обычно загибают держатель иглы. Большое усилие не требуется, нужно всего несколько мм.
