Как проверить регулятор напряжения скутера на исправность — теория и практика

Технические характеристики

Если хорошенько покопаться в недрах этого байка и провести небольшой сравнительный анализ, можно обнаружить, что собран он из тех же запчастей, что и десятки других аналогичных моделей, выпускаемых в Китае. При этом все основные узлы достаточно надежны, так как они были много лет назад скопированы с устаревших японских образцов, и с тех пор производятся в промышленных масштабах без каких-либо изменений.

Двигатель

Возьмите самый примитивный 2-тактный двигатель образца прошлого века, и получите силовой агрегат, установленный на Stels Tactic. Его ресурс невелик, но он мощнее, чем сравнимые по кубатуре 4-тактные моторы – целых 4,9 л.с. и 3,6 Нм, причём пик крутящего момента приходится уже на отметку в 4000 об/мин. Движок весьма тяговит, так что скутер бодро набирает максимальную скорость в 65-70 км/ч.

Где находится реле зарядки на ВАЗ-2107

Как правило, проблемы с запуском мотора наблюдаются в зимнее время года, если ВАЗ-2107 остается ночевать на улице. Случиться это может по самым различным причинам, но когда на панели приборов вспыхивает индикатор разрядки аккумуляторной батареи, то в первую очередь необходимо заподозрить неполадки с реле зарядки. С подобной неприятностью чаще всего сталкиваются те водители, которые не слишком регулярно проводят профилактическое обслуживание своего железного коня. Как заменить реле зарядки на автомашине ВАЗ-2107, а также где конкретно оно находится? Об этом рассказывает настоящая статья.

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

Тест напряжения в генераторе скутера

Если у вас есть мультиметр, можно проверить исходящее напряжение генератора. У хороших аккумуляторов напряжение будет превышать его номинальный уровень напряжения, даже если он полностью разряжен и позволяет сидеть несколько минут или если он находится на хранении.

Если аккумуляторная батарея не восстанавливается выше номинального уровня напряжения в течение нескольких минут после разряда, это указывает на неисправный или изношенный аккумулятор. Когда аккумулятор полностью заряжен, а его напряжение ниже номинального уровня напряжения, это также указывает на неисправный или изношенный аккумулятор. Хорошие аккумуляторные батареи для скутеров будут возвращаться выше их номинального уровня напряжения в течение нескольких минут после запуска скутера.

Найдите на контроллере скорости любые сожженные или расплавленные провода, или проводные разъемы. Если какие-либо провода сжигаются или расплавляются, то контроллер скорости может быть неисправен. Понюхайте регулятор скорости на наличие любых запахов гари. Если регулятор скорости пахнет, то он почти всегда неисправен.

Контроллер скорости

Если у регулятора скорости нет сгоревших или расплавленных проводов, и он не пахнет, он все равно может быть неисправен. Проверьте все остальные компоненты электрической системы вокруг контроллера скорости и используйте процесс устранения, чтобы определить, работает ли регулятор скорости или нет. Регуляторы скорости слишком сложны, чтобы их можно было легко протестировать. Использование профессиональной диагностики — лучший способ определить, работает ли регулятор скорости или нет. Если все остальные компоненты электрической системы хорошо разбираются, но скутер не работает, что указывает на неисправный контроллер скорости.

Также можно посмотреть несколько видео

Приветствую всех!“Полетел” у меня как то регулятор напряжения (Не Реле-регулятор, не путайте) на китайском 4 тактнике, покупка нового не планировалась, так как штатный РН на всех 4т говно, полез в интернет искать схему. Долго искать не пришлось, нашел очень простой и дешевый вариант: шунтирующий РН . Но для правильной работы нужно было разбирать генератор и отсоединять провод от массы, и выводить его отдельным проводом.

Ну да ладно, дальше объяснять я не буду, ибо не каждый шарит в электрике.В китайских 4т как правило стоят вот такие РН:Схема говно, КПД говно, ресурс говно.Собираем вот эту(Для однофазного генератора, в нашем случае):Для трехфазного:У нас есть два варианта подключения самодельного РН , тянуть не буду и расскажу что да как:Первый вариант(с переделкой генератора):1) Разбираем генератор, снимает статор с двигателя и вот что мы видим:Важно: Где написано “Масса ее нужно отпаять” припаиваем отдельный провод на обмотку и выводим наружу, это будет один конец обмотки. Вторым концом будет белый проводВсе, сделали, собираем генератор обратно.Получиться у нас должно вот так: То есть с генератора у нас приходят два провода(Вообще то их будет три, нам же будет нужны два)

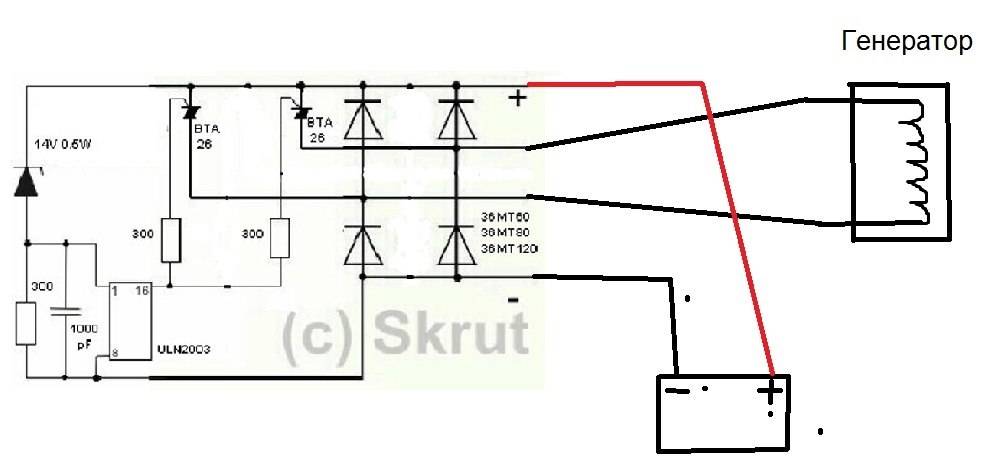

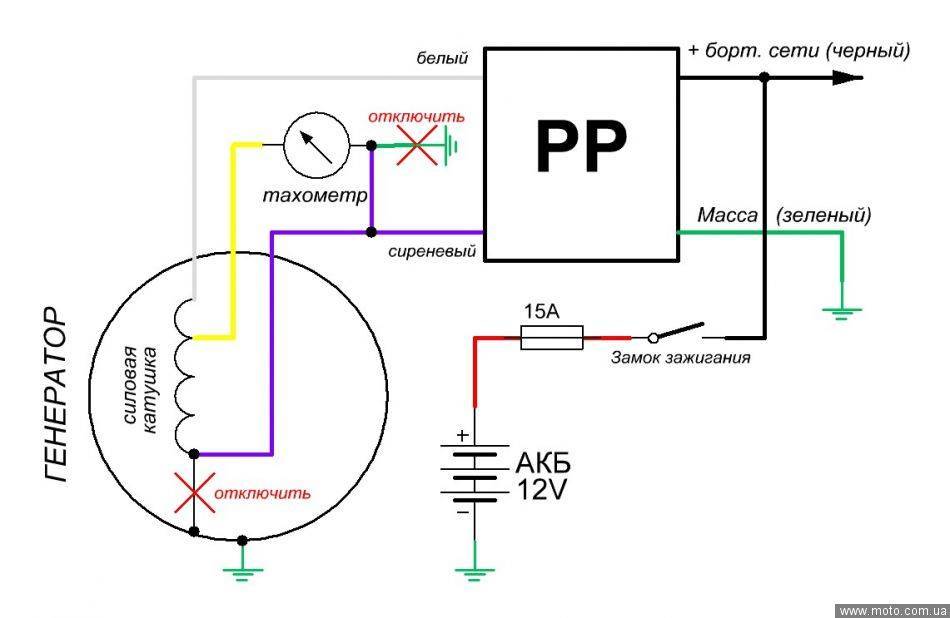

Расписывать подключение РН дальше не буду, покажу лучше рисунок:Готово, осталось подключить желтый провод от старого РН на “+” аккумулятора

На это первый вариант переделки закончен. Теперь наша борт. сеть имеет постоянное напряжение. Реле-регулятор, или стабилизатор напряжения, играет важную роль в работе современных скутеров, главной задачей которого является стабилизация напряжения. При скорости мопеда 60 км в час генератор способен вырабатывать напряжение до 35 Вольт, и без его стабилизации это может привести к выходу из строя всей электроники мопеда, включая аккумулятор. Статья расскажет, что такое регулятор напряжения и как его проверить на скутере

Расписывать подключение РН дальше не буду, покажу лучше рисунок:Готово, осталось подключить желтый провод от старого РН на “+” аккумулятора. На это первый вариант переделки закончен. Теперь наша борт. сеть имеет постоянное напряжение. Реле-регулятор, или стабилизатор напряжения, играет важную роль в работе современных скутеров, главной задачей которого является стабилизация напряжения. При скорости мопеда 60 км в час генератор способен вырабатывать напряжение до 35 Вольт, и без его стабилизации это может привести к выходу из строя всей электроники мопеда, включая аккумулятор. Статья расскажет, что такое регулятор напряжения и как его проверить на скутере.

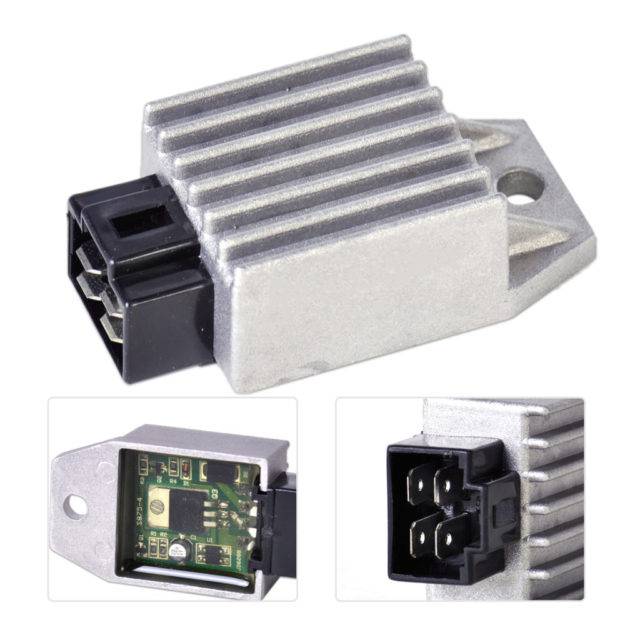

Реле-регулятор напряжения на скутер четырехконтактный

Тест напряжения в генераторе скутера

Если у вас есть мультиметр, можно проверить исходящее напряжение генератора. У хороших аккумуляторов напряжение будет превышать его номинальный уровень напряжения, даже если он полностью разряжен и позволяет сидеть несколько минут или если он находится на хранении.

Если аккумуляторная батарея не восстанавливается выше номинального уровня напряжения в течение нескольких минут после разряда, это указывает на неисправный или изношенный аккумулятор. Когда аккумулятор полностью заряжен, а его напряжение ниже номинального уровня напряжения, это также указывает на неисправный или изношенный аккумулятор. Хорошие аккумуляторные батареи для скутеров будут возвращаться выше их номинального уровня напряжения в течение нескольких минут после запуска скутера.

Найдите на контроллере скорости любые сожженные или расплавленные провода, или проводные разъемы. Если какие-либо провода сжигаются или расплавляются, то контроллер скорости может быть неисправен. Понюхайте регулятор скорости на наличие любых запахов гари. Если регулятор скорости пахнет, то он почти всегда неисправен.

Контроллер скорости

Если у регулятора скорости нет сгоревших или расплавленных проводов, и он не пахнет, он все равно может быть неисправен. Проверьте все остальные компоненты электрической системы вокруг контроллера скорости и используйте процесс устранения, чтобы определить, работает ли регулятор скорости или нет. Регуляторы скорости слишком сложны, чтобы их можно было легко протестировать. Использование профессиональной диагностики — лучший способ определить, работает ли регулятор скорости или нет. Если все остальные компоненты электрической системы хорошо разбираются, но скутер не работает, что указывает на неисправный контроллер скорости.

Также можно посмотреть несколько видео

Регулятор напряжения или как его еще называют реле-регулятор

Эта деталь электрооборудования является очень важной и именно от нее зависит долговечность работы аккумулятора и других электроприборов. Реле выполняет функцию стабилизатора напряжения на том уровне который выдает генератор, потом это напряжение идет на все приборы скутера которые его используют

Если бы регулятор напряжения был неисправен или отсутствувал на скутере то напряжение бы прыгало и быстро погорели бы все приборы

Если бы регулятор напряжения был неисправен или отсутствувал на скутере то напряжение бы прыгало и быстро погорели бы все приборы

Регулятор держит напряжение в определенных нормах не давая ему слишком подниматься и опускаться, как правило в пределах 12-14.5 вольт. Например лампы накаливания существенно страдают даже от повышения напряжения на 2 вольта

Если бы регулятор напряжения был неисправен или отсутствувал на скутере то напряжение бы прыгало и быстро погорели бы все приборы. Регулятор держит напряжение в определенных нормах не давая ему слишком подниматься и опускаться, как правило в пределах 12-14.5 вольт. Например лампы накаливания существенно страдают даже от повышения напряжения на 2 вольта.

Генератор может выдавать и 35 вольт, а регулятор сбрасывает это напряжение до 12 вольт. Для зарядки аккумулятор скутера нужно постоянный ток, именно регулятор превращает переменный ток в постоянный. Поэтому за состоянием регулятора напряжения скутера надо смотреть очень внимательно чтобы не наделать беды. Один из способов понять что реле-регулятор вышел из строя это то, что лампочки быстро перегорают. Они сами по себе имеют достаточно высокий ресурс и долговечность но одновременно чувствительны к перепаду напряжения. Кстати при запуске скутера со стартера, происходит сильный скачок напряжение который также способен навредить, но регулятор на скутере снова исправляет эту ситуацию.

Различные производители скутеров ставят разные реле-регуляторы, поскольку для каждой модели он нужен индивидуальный. В зависимости от схемы регулятора напряжения могут отличаться также и разъёмы.

Реле регулятор напряжения на китайском скутере отличается от японского даже количеством клемм. Так, в китайском их 5 (папа), а в японском всего 4.

Но общий принцип работы регулятора напряжения во всех почти одинаковый и выполняет роль коммутации напряжения с помощью мощного тиристора, включение и отключение напряжения с генератора.

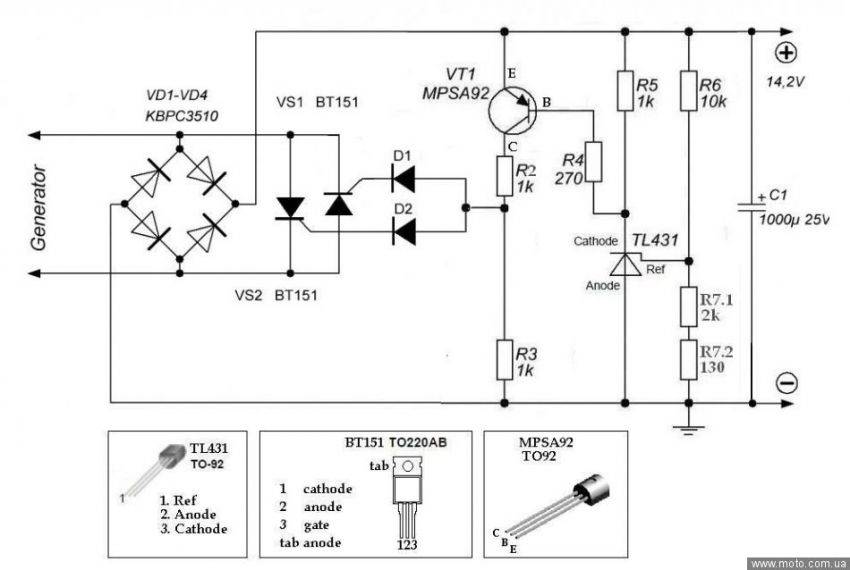

Схема регулятора на японских скутере:

Как устроено реле

Данное устройство на ВАЗ-2107 (как карбюратор, так и инжектор) расположено в том же корпусе, что и щеточный механизм.

Его основное предназначение – стабилизировать выходящее из генератора напряжение. Еще не так давно в магазинах продавались реле, выполненные в форме электронной платы. Недостаток его был один – сравнительно непродолжительный срок службы. Такие устройства не подлежали разборке и просто менялись на исправные при поломке.

Современные аналоги немного меньше по размеру, и в них использован полупроводник. Старого типа реле уже не найти. Новый вариант ничем не уступает ему функционально и также способен надежно регулировать напряжение в диапазоне от 13,2 вольт до 14,8. Превышения последнего значения при замерах тестером на аккумуляторе со всей очевидностью свидетельствует о поломке реле.

Для чего используют регулятор напряжения?

Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.

То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.

Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.

Был у меня замечательный мотоцикл зизер 400 -98 год.

И случилось однажды такое: после покатушек подъехал на заправку, залил полный бак. На улице уже темно, иду к мотоциклу, смотрю на него, глаз радуется, эмоции переполняют. Сажусь, жмакаю на стартер а фиг — треск какой-то, не крутит стартер. Звоню товарищу, объясняю ситуацию, сказал подъедет. Жду-с, через мин 10 подъехал. Долго думать не стали, время позднее до гаража 1-2 км, решили попытаться завести с толкача. С толкача завелся на ура, но фара не горит. поехал без фары, благо товарищ впереди ехал и светил своей.

Видео для интересующихся. (можно смело не смотреть :))

Ночь на дворе, ломать голову не стал, потопал домой с тяжкими мыслями. Утро вечера мудренее. На следующий день пошел в гараж решать вопрос. Плясать начал от простого. Диагностируем предохранители. Проверил. Оказались все целые.

Сфотал в гараже блок предохранителей

Решил снова завести коня, и о ужос мистика… крутануло стартер, затем молчание. Тут соседушка по гаражам пришел, у нас своих в беде не бросают

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Что это, где находится, как работает

Эта часть авто отвечает за поддержание напряжения бортовой сети в определённых пределах. Регулятор контролирует окружающую температуру, частоту вращения ротора, уровень электрической нагрузки и другие параметры. Он также защищает чувствительные элементы генератора от перегрузок, отвечает за активацию обмотки возбуждения и других систем.

Изделие находится непосредственно в генераторе. Вне зависимости от модели машины принцип работы регулятора одинаков — при росте или снижении напряжения компонент уменьшает или увеличивает ток возбуждения для возвращения показателей на нужный уровень.

Так выглядит регулятор напряжения

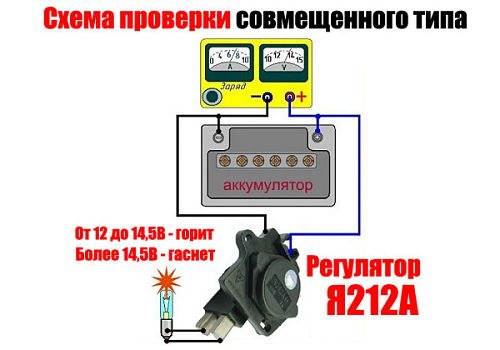

Проверка интегрального реле-регулятора

В случае исполнения реле-регулятора в виде модуля щеточного узла осуществляется совмещенная проверка. Для ее выполнения потребуются:

• регулируемый источник напряжения (его функции выполняет зарядное устройство);
• автомобильная лампочка малой мощности (для подфарников, указателей поворота или плафона салонного освещения);
• несколько соединительных проводов.

Кроме того, разбираем генератор. Для этого откручиваем один или несколько (в зависимости от исполнения) крепежных болтов, снимаем щеточный узел, который очищаем от графитовой пыли. Н вход щеточного узла подключаем регулируемый источник, а к его выходу, который совпадает с выходом реле – лампочку. Для некоторых моделей зарядных устройств параллельно выходу потребуется подключить аккумуляторную батарею, так как иначе источник не включится. Далее включаем источник и изменяем его выходное напряжение, которое контролируется по встроенному индикатору или мультиметром. С учетом того, что щетки хорошо проводят электрический ток, а реле может находиться в двух состояниях и имеет пороговую характеристику:

• при входном напряжении не свыше 14,5 – 14,7 В лампочка горит;
• в случае превышения указанного значения реле срабатывает, что отмечается погасшей лампочкой.

Это интересно: Почему появляется ошибка Р0141?

Если лампочка продолжает гореть при напряжении 16 В и более, реле считается вышедшим из строя и подлежит обязательной замене.

Признаки неисправности

Так, в случае пониженного напряжения аккумуляторная батарея попросту не будет заряжаться. То есть, утром вы не сможете завести машину, возможно даже не засветятся лампы на приборной панели или неприятности возникнут во время движения. Например, тусклые фары в темное время суток, неустойчивая работа электросистемы (проблемы с электроприборами — дворниками, обогревателями, магнитолой и так далее).

В случае повышенного напряжения велика вероятность уменьшения уровня электролита в банках аккумулятора, или его выкипание. Также может появиться белый налет на корпусе АКБ. При перезарядке батарея может вести себя неадекватно.

Признаки, неисправности и ремонт генератора и регулятора напряжения

Кроме этого, еще можно выделить следующие признаки неисправности регулятора напряжения (в отдельных случаях некоторых из них могут как иметь место, так и отсутствовать, все зависит от конкретной ситуации):

при включении зажигания на приборной панели не светится контрольная лампочка (хотя это может быть признаком и других неисправностей, например, того, что он перегорела, отпал контакт и так далее); после запуска не гаснет индикатор аккумулятора на приборной панели, то есть, имеют место явные неисправности в зарядке АКБ;

яркость свечения фар становится зависима от оборотов двигателя (это можно проверить где-нибудь в безлюдном месте, установив автомобиль напротив стены и погазовать — если при этом свечение будет меняться, то, скорее всего, регулятор напряжения неисправен); машина перестала нормально заводиться с первого раза; постоянно разряжается аккумуляторная батарея; при превышении количества оборотов двигателя свыше 2000 об/мин индикаторы на приборной панели отключаются;

динамические характеристики машины падают, особенно это заметно на высоких оборотах двигателя; в некоторых случаях может закипеть аккумуляторная батарея.

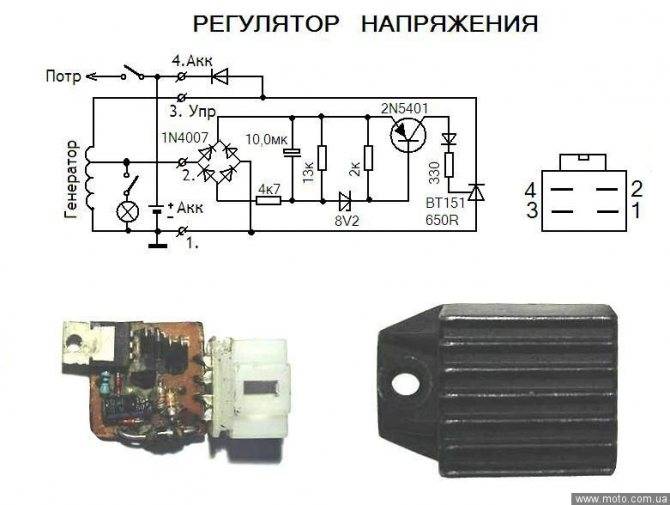

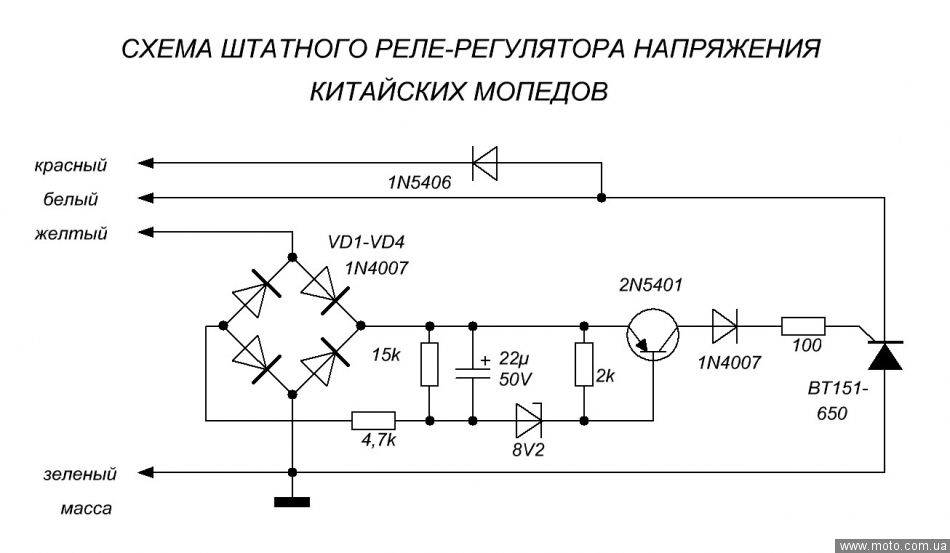

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

• аккумулятор;
• индикаторы;
• лампочки;
• датчики;
• обогатитель;
• другие узлы;
• пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

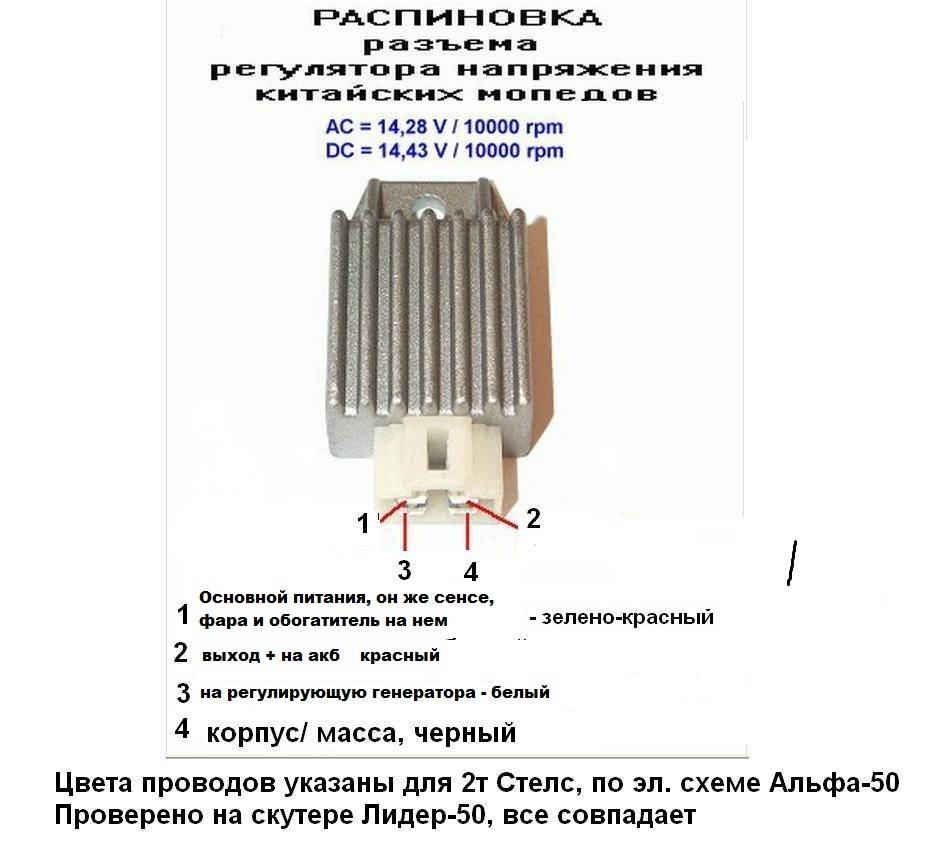

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

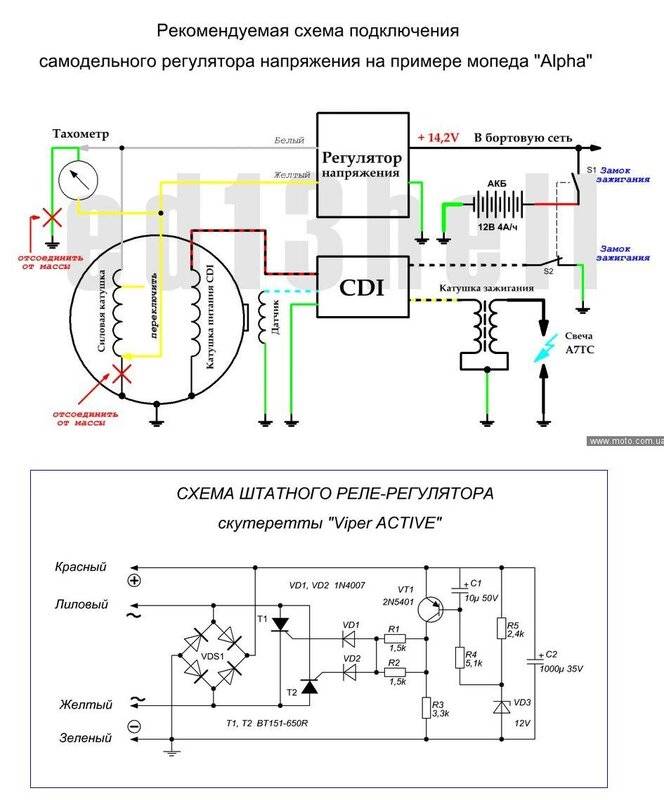

Электрическая схема подсоединения реле-регулятора

Признаки необходимости проверки

Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.

Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.

Чем больше отклонение от нормы, тем больше вероятность того, что в скутере что-либо перегорит. Поэтому при запуске скутера со стартера при скачке напряжения при неисправном реле лампочки как правило перегорают.

Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.

Генератор Г-424

Чтобы понять принцип работы генератора и реле-регулятора, немного теории.

Электрогенератор Г-424 трехфазная машина, с электромагнитным возбуждением. Генерирует переменный ток. Выпрямитель ВГБ-2А преобразовывает ток в постоянный. Для нормальной работы электрической машины требуется реле-регулятор РР-330. Работа, которого заключается в регулировании напряжения бортовой сети мотоцикла, чтобы оно не привышало 14 вольт.

Генератора Г-424 не способность работать при разряженной аккумуляторной батарее. Для запуска двигателя и увеличения до 2400 оборотов в минуту, мотоцикл работает на аккумуляторе. Только после превышения этого порога работает электрогенератор в режиме самовозбуждения.

Генератор Г-424 ЗАПРЕЩЕНО включать без нагрузки!

Схема генератора Г-424: 1 — крышка; 2 — сальник; 3 — ротор; 4 — обмотка статора; 5 — клеммная колодка; 6 — задняя крышка; 7 — щитковый узел; 8 — выпряительный блок; 9 — вентилятор; 10 — защитный кожух; 11 — подшипник.

Поиск неисправности в генераторе

Метод определения неисправности заключался в следующем (испробовал несколько методов, так как замена реле-регулятора не помогла):

Косвенное определение работоспособности генератора

Данный метод не позволяет точно определить неисправность генератора, но всё же по нему можно определить или генератор «сдох», или еще есть надежда и причина неисправности в другом.

Отключаем провод от клеммы «Ш» на генераторе. И подаем от аккумулятора + на эту клемму, подносим гаечный ключ к корпусу генератора, он должен магнититься, не сильно, но это заметно. Если магнитится, то обмотка ротора исправна. Отключаем.

К клемме «+» на генераторе подключаем лампу на 12 вольт, а второй конец лампы на «массу». А к клемме «Ш» подключаем от аккумулятора «+». И крутим кикстартером двигатель, лампочка должна загораться. Если это происходит, то генератор исправен.

В моем случае лампочка горела, я поменял реле-регулятор, но аккумулятор по прежнему не заряжался, а при работе двигателя красная лампочка контроля заряда аккумулятора не гасла.

Чистка и прозвонка генератора Г 424

Всё в полном порядке, генератор должен быть исправным, поэтому полностью разбирать не стал. Но заряда нет. Поэтому начал разбираться в работе реле-регулятора и искать в нем причину.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Методика проверки регулятора напряжения скутера

Так устроены китайские скутеры, что у их часто сгорает реле-регулятор, который ещё именуют регулятором напряжения. Регулятор напряжения представляет собой электрическую схему с 4 выводами для подключения в электросеть скутера.

Неисправность регулятора напряжения приводит к очень плачевным последствиям:

Поначалу выгорают лампы подсветки приборной панели и центральная лампа близкого/далекого света. Происходит это из-за того, что напряжение от генератора не ограничивается на уровне 12 вольт, что приводит к тому, что на лампы поступает завышенное напряжение от 16 до 27 вольт и выше. Напряжение, подаваемое на лампы, гуляет и находится в зависимости от оборотов мотора. Даже на холостом ходу лампы светят так, что ослепляют, хотя должны светить в половину собственной наибольшей яркости.

Если не убрать неисправность регулятора напряжения и бросить всё как есть (многие так и делают – просто ездят без света), то с течением времени выходит из строя аккумуляторная батарея, потому что напряжение её зарядки превосходит допустимое. При неисправном регуляторе напряжения на аккумулятор поступает напряжение более 15 вольт, тогда как штатное напряжение зарядки должно быть в границах 13,5 – 14,8 вольт. Всё это приводит к тому, что аккумулятор начинает течь – кислота начинает проникать через клапаны. Это приметно невооружённым глазом. И хотя при восстановлении штатного режима заряда аккумулятор восстанавливает свою работу, но срок его службы резко миниатюризируется.

Также при неисправном регуляторе напряжения аккумулятор перестаёт правильно заряжаться и теряет свою ёмкость. Потому завести скутер с кнопки не удаётся. Приходиться заводить с кикстартера.

Думаю, сейчас понятно, как принципиально впору поменять неисправный регулятор напряжения на китайском скутере.

Как проверить регулятор напряжения на скутере? Идеальнее всего (и надёжней) сделать это не демонтируя сам регулятор напряжения. Нам пригодится хоть какой мультиметр с функцией вольтметра. Подойдёт хоть какой рядовой DT-830 либо аналогичный. Что нужно сделать? Необходимо замерить напряжение на выходе регулятора напряжения.

Как проверить реле зарядки, регулятор напряжения

В данном видео я покажу как проверить двухфазное реле регулятор напряжения, так же его именуют реле зарядк…

Как проверить исправен ли реле регулятор мотоцикла?

Как проверить исправен ли генератор байка? — .

Все измерения проводились на китайском скутере ABM Storm L ZW50QT-16.

Чтобы добраться до реле-регулятора откручиваем передний обтекатель, в котором установлена центральная фара. Находим там на раме коробочку с 4 выводами: красным , зелёным , жёлтым и белым.

Ставим скутер на подножку и заводим его. Через некоторое время работа двигателя стабилизируется на холостом ходу. Далее замеряем напряжение между зелёным и красным проводом. Мультиметр ставим в режим измерения постоянного напряжения на предел 20V. Вот взгляните, как это можно сделать.

На дисплее должно отобразиться напряжение около 14,6 — 14,8 вольт, как на фотке. Это нормальное, штатное напряжение.

Затем нам нужно замерить напряжение, которое поступает на осветительные лампы. Напряжение на центральную лампу дальнего/ближнего света подаётся не постоянное, а переменное (пульсирующее), поэтому переключаем мультиметр на режим измерения переменного напряжения 20V. На мультиметре, которым пользовался я (Victor VC9805A+) нужно для этого нажать кнопку DC/AC (Alternating Current – переменный ток). После этого замеряем напряжение между зелёным и жёлтым проводом. Просто переставляем щуп с красного на жёлтый провод, так как зелёный провод – это общий провод в электросети скутера.

На дисплее мультиметра должно показаться напряжение в районе 12 вольт. У меня показало 11,4 – 11,6 вольт. Это нормально, так как скутер работает на холостых. Если есть помощник, то можно попросить его чуть погазовать, чтобы увеличить обороты двигателя и, следовательно, напряжение с генератора. В любом случае напряжение не должно сильно меняться и находиться в районе 12 вольт.

Это был замер напряжения на выходе исправного регулятора напряжения (реле-регулятора).

А теперь посмотрим, что покажет вольтметр при замере напряжений на выходе неисправного регулятора напряжения скутера.

Вывод
