Как увеличить максимальную скорость скутера Honda Dio

Карбюратор

Это один из самых важных узлов скутера. Без грамотно настроенного карбюратора далеко не уедешь

Поэтому очень важно знать, где находится этот элемент, как его настроить, как чистить карбюратор. Но для начала разберемся в том, из чего состоит карбюратор скутера

Трубка

Главная часть карбюратора — трубка Вентури.

Характерная черта трубки — разный диаметр. Трубка сужается к своему центру, а потом вновь расширяется;
Поток воздуха проходит через нее в наиболее узком месте, за счет чего создается низкое давление;
Давление потока выравнивается, как только движение продолжается и диаметр трубки увеличивается;
Если в середине этой самой трубки поместить наполненную бензином трубку поменьше, то, направляясь в зону низкого давления, топливо начнет покидать маленькую трубку, распыляться и улетучиваться, входя в контакт с потоком воздуха внутри большой трубки.

Заслонка с иглой

Такой принцип работы для моторчика скутера вполне оправдан. Хотя в этом случае необходима обязательная регулировка поступающей смеси в камеру сгорания, осуществляющаяся с помощью нажатия на педаль акселератора. Специальная ограничительная заслонка устанавливается прямо в центре трубки Вентури. Она регулирует объем поступающего воздуха.

На такой заслонке должна быть установлена игла, определяющая количество поступающего топлива. Когда водитель нажимает на педаль акселератора, заслонка приводится в действие и одновременно с этим поднимается игла. За счет этого поступает необходимое количество смеси.

Поплавковая камера

Поплавковая камера предназначена для постоянного поддерживания уровня бензина в трубочке. Работает она довольно просто:

После того, как спадает уровень, поплавок смещается в нижнюю часть камеры и открывает клапан, через который внутрь поступает топливо;
После наполнения необходимого уровня поплавок поднимается, закрывая клапан.

По такому же принципу работает бачок унитаза.

Система холостого хода

Система, находящаяся в карбюраторе и отвечающая за холостой ход. Работает она не только на холостых, но и на малых оборотах. В первом случае топливо подается по другому каналу карбюратора, находящемуся за ограничителем.

Эта система состоит из множества компонентов:

Винт системы или винт качества смеси отвечает за объем воздуха, проходящего сквозь систему. Когда водитель закручивает его, количество воздуха, идущего в систему, уменьшается, и смесь становится богаче (в ней становится больше бензина). И наоборот, для того, чтобы смесь стала беднее, винт откручивается.
Специальный канал, через который топливо идет из карбюратора. Особый клапан перекрывает канал, как только открывается дроссельная заслонка карбюратора. Этот клапан очень важен, поскольку именно он не допускает отрицательного влияния системы на работу силового агрегата скутера на высоких оборотах.
Жиклер, отвечающий за настройку.

Система холостого хода ? наиболее уязвимая часть любого карбюратора. Чаще всего причиной неисправности становятся жиклеры с мелким сечением, которые легко и быстро засоряются.

Мембрана, отключающая систему, со временем может износиться и уже не сможет удерживать клапан в закрытом состоянии. Подача топлива нарушается, что приводит к серьезным и очевидным последствиям.

Сам клапан тоже может потерять герметичность, для поддерживания которой между крышкой мембраны и корпусом карбюратора есть резиновое кольцо. Если герметичность будет нарушена, нарушится, во впускной коллектор будет проходить воздух, обедняя топливную смесь.

В карбюраторе есть и другие элементы:

Пусковой обогатитель;
Золотник;
Ускорительный насос.

Какое масло использовать?

Доступные виды масел для четырехтактного двигателя: SAE 5W-20 или 10W-40. Зависит от производителя. Если транспортное средство часто эксплуатируется в условиях повышенной температуры, лучше выбирать автомасло с высоким индексом вязкости.

На что ориентироваться при выборе масла? В первую очередь на индексы масел, которые должны присутствовать на этикетке канистры. Химический состав тоже не менее важен. Помимо индекса используется точное количество присадок от завода изготовителя жидкости.

Для четырехтактного двигателя скутера можно использовать не только масло, которое предназначено для скутеров, но и для техники: мотоблоки, газонокосилки, бензопилы и другие.

Самый мощный Хонда в серии Дио

Особое восхищение любителей скорости и адреналина вызывает модель Хонда Дио 35 ZX. Простота обслуживания, прочность и надежность в комплексе с потрясающим дизайном, динамика и ураганная скорость модели ставят таковую на первое место среди многих полтинников. Жирный плюс заслужила конструкция Хонда Дио 35 ZX, которая оптимизирована для езды по асфальтированным улицам. Изначально модель создавалась в качестве спортивного решения, но волею судьбы превзошла все ожидания разработчиков.

Модернизированная и главная деталь Дио – двигатель и ходовая. Теперь он более мощный и надежный, к тому же может быть подвержен тюнингу. К примеру, установка коммутатора способна добавить до десяти км/час. Высокое динамическое качество мотора позволяет поддерживать равномерное движение в потоке городских дорог. Модель выпускается в разных модификациях, некоторые из которых оснащены системой ABS.

К сожалению, всем скутерам, несмотря на их «навороченость» и новизну, присуще свойство ломаться. И такая неприятность как падения мощности со временем появляется у всех мопедов, главная причина которой заключается в изнашивании двигателя. Свойство изнашивания присуще любому двигателю, разница лишь в том, что одни изнашиваются быстрее, другие медленнее, но сам процесс неизбежен.

Более продвинутый тюнинг

Если же таких показателей будет мало и вам захочется, чтобы за минимальные вложения ваша honda dio ехала значительно быстрее и вела себя куда более резво, то тогда нужно отнестись к тюнингу более тщательно и модернизировать многие элементы самого скутера.

Тюнинг поршневой группы

Инженеры, которые трудились над honda dio, сделали так, что размеры картера позволят заменить стандартный цилиндр с поршнем на 39 мм и установить агрегат с 47 — мм. Если провернуть такую операцию и выбрать подходящий поршень с цилиндром (идеально подойдет та же Athena), то объем двигателя увеличиться аж до 74 см кубических. Стоит отметить, что замененный двигатель скорее всего изготовлен из алюминия, а это значит, что не обязательно мудрить с различными системами охлаждения. Двигатель хоть и больше, вырабатывает больше мощности и увеличивает скорость, но охлаждения не требует.

Тюнинг воздушного фильтра

Стандартный фильтр изготовлен и установлен не очень удачно. Дело в том, что он слишком часто загрязняется, из-за чего его нужно постоянно чистить. К тому же он установлен таким образом, что до него очень сложно добираться. Так же он не способен пропустить достаточное количество воздуха, при установке новой поршневой. Поэтому его нужно заменить.

Установить можно обычный автомобильный фильтр не большого размера. Но установить его нужно в багажник. Скутер имеет достаточно герметичное багажное отделение, из-за чего фильтру просто недостаточно воздуха. Поэтому, нужно сделать небольшой и не совсем приметный воздухозаборник. Но так же не стоит забывать о том, что в него попадает много пыли, поэтому стоит сделать грубый фильтр для воздухозаборника.

Чтобы соединить фильтр и карбюратор, нужно подобрать нужный шланг и просто крепко скрепить. Но не все так просто. Найти подходящий диаметр не сложно, а вот отыскать шланг, который не будет перегибаться и создавать препятствий для воздуха — очень сложно. Можно было бы выбрать гофрированный шланг, который при езде не перегибается, однако в нём возникает сильное завихрение, которое блокирует поток воздуха и тем самым попадание воздуха в сам карбюратор. Для улучшения работы двигателя и фильтра, нужно отыскать шланг от системы охлаждения с ВАЗ — 2110. При колебаниях подвески он не перегибается и никаких завихрей не создаёт.

Если все правильно сделать и установить хороший фильтр, то скутер будет значительно быстрее набирать обороты, для работы поршневой будет достаточно воздуха, а чистить новый фильтр придётся не часто. К тому же шума от фильтра почти не слышно. Скорость увеличится приблизительно на 30-40%.

Тюнинг глушителя

Если вы затеяли тюнинг хонда дио и изменили показатели поршневой, то вам обязательно нужно сменить глушитель. Стандартный он просто не способен справится с тем потоком воздуха, который образуется после модернизации или замены двигателя. К тому же скорость с таким глушителем не сильно то и увеличится. Скутер нуждается в замене выхлопной трубы! Наиболее подходящей будет модель от компании Giannelli, однако они закрыли своё производство. Но если вы встретите именно такую модель, то берите именно её. Стоит отметить, что установив эту выхлопную трубу, нужно тщательно отнестись к настройке мотора и не пере обеднить смесь. Но если такой выхлопной трубы не нашлось для скутера, то вполне подойдёт Tecnigas. Этот вариант нечто хуже и громче, однако тоже довольно хорош.

Тюнинг трансмиссии

Тюнинг скутера не обойдется без переделки трансмиссии. Дело в том, что изготовители не слишком позаботились об охлаждении о перегреве редуктора, что может привести к быстрому износу самой трансмиссии. Можно смастерить простую систему охлаждения, которая будет направлять поток воздуха к трансмиссии и к самому редуктору. Если иметь хорошие навыки в инженерном ремесле, то сделать это довольно просто. Скорость конечно будет играть ключевую роль в эффективности охлаждения, однако это не значит, что нужно слишком быстро ездить, берегите свою жизнь.

Тюнинг – это возможность повысить мощность мототехники и придать ей оригинальный внешний вид, подчеркивающий индивидуальность владельца. На нашем сайте вы можете подобрать различные запчасти для тюнинга мопеда и скутера:

вариаторы;
глушители спортивные;
цилиндропоршневая группа (увеличенные);
коммутаторы.

Улучшение внешнего вида

Улучшение внешнего вида скутера Honda Dio 35 — один из самых популярных аспектов тюнинга. Многие владельцы скутеров хотят, чтобы их транспортное средство выглядело стильно и привлекательно, и для этого существует несколько способов.

Один из способов улучшить внешний вид скутера Dio 35 — использование пленки или декали. С ними можно осуществить самые разные дизайнерские решения: от простых графических элементов до ярких и запоминающихся рисунков

При выборе пленки или декали стоит обратить внимание на ее качество и долговечность, чтобы она не выцветала под воздействием солнца или не отклеивалась во время мойки скутера

Также можно улучшить внешний вид скутера Dio 35, заменив или изменив элементы кузова. Например, можно установить новые боковые и передние панели, заднее крыло или фары

При выборе новых элементов кузова стоит учитывать совместимость с моделью Dio 35 и обратить внимание на их качество и долговечность

Не менее важной частью внешнего вида скутера Dio 35 являются детали краски. Чтобы скутер выглядел роскошно и стильно, можно применить различные методы окрашивания, такие как хромирование или покраска в необычные цвета

Также можно использовать акцентные элементы или рисунки, чтобы сделать скутер Dio 35 более выразительным.

Наконец, для улучшения внешнего вида скутера Dio 35 можно установить различные аксессуары. Например, можно добавить спортивные зеркала, аэрографию на панелях, специальные колесные диски или даже спойлеры. Возможности выбора аксессуаров ограничены только вашей фантазией и бюджетом.

Все эти способы улучшения внешнего вида скутера Honda Dio 35 позволят вам выделиться на дороге и придать вашему транспортному средству индивидуальность

Не забывайте, однако, что внешний вид должен сочетаться с производительностью и безопасностью, поэтому при выборе улучшений стоит обращать внимание на их качество и функциональность

Для чего нужен ограничитель скорости в скутере?

На скутеры в Российской Федерации действует жёсткое ограничение. Такие мопеды могут развивать скорость до 50 км/ч, это искусственное уменьшение возможностей транспорта. Для более мощных двигателей уже нужны права. Поэтому производители стараются обезопасить себя и ставят ограничение на максимальную скорость. Поэтому весьма распространённым тюнингов такого вида транспорта является смена настроек электрической схемы CDI. В большинстве моделей скутеров при производстве устанавливают дополнительный провод, который регулирует обороты двигателя. Соответственно, если этот провод снять, ваш мопед сможет разгоняться до 60–70 км/ч. У более новых моделей такой провод отсутствует. Их тюнинг можно провести с помощью замены схемы CDI. В определённых моделях и марках скутеров в дополнении к такому ограничителю идёт ещё один. Это дополнительный механический ограничитель, который мешает сдвинуться шкивам в двигателе и заставить его работать мощнее. Если вы столкнулись с таким, не советуем снимать его в домашних условиях. Лучше обратиться к специалисту, в противном случае это влечёт снятие гарантийных обязательств (если они ещё есть) и к возможности испортить аппарат. После такого скутер перестаёт работать, и ему нужен длительный и тяжёлый ремонт. Некоторые производители ограничивают мощность двигателя за счёт повышенного сопротивления выхлопу. Для снятия ограничения в этом случае, необходимо переделывать глушитель либо менять его на спортивную версию. Снимать все виды ограничителей стоит, если пробег скутера составляет не меньше 1 тыс. километров. По поводу основного комплектующего — карбюратор стоит выбирать относительно простоты его настройки и размера. Большой размер важен для чувствительности работы двигателя. Но при всей простоте, будет немного увеличен расход топлива. Таким образом, скутер Honda Dio можно усовершенствовать и добавить ему мощности без особых физических и финансовых затрат. Вконтакте

Тюнинг скутера Хонда Такт, Дио с двигателем AF24E

В этой статье я вам расскажу как за вполне приемлемую сумму денег можно существенно увеличить динамику и мощность скутера Хонда Такт или Дио оснащаемого двигателем AF24E. К слову сказать — тюнинг — это такая вещь, которая не знает границ, правил и пределов на пути к совершенству. Но цель этой статьи будет состоять не в рассуждении о тюнинге как таковом, а о том как можно существенно улучшить параметры двигателя затратив при этом минимум усилий и денег.

Для тех кто не в курсе: двухтактные двигатели по свей природе весьма отзывчивы к увеличению объема двигателя. В отличии от четырехтактных двигателей. В четырехтактных двигателях мощность двигателя во многом зависит от конструкции и конфигурации ГБЦ, а в двухтактных двигателях ГБЦ не оказывает такого существенного влияния на мощность двигателя. Поэтому, любое, даже не большое увеличение объема двухтактного двигателя дает существенный прирост мощности во всем диапазоне оборотов двигателя.

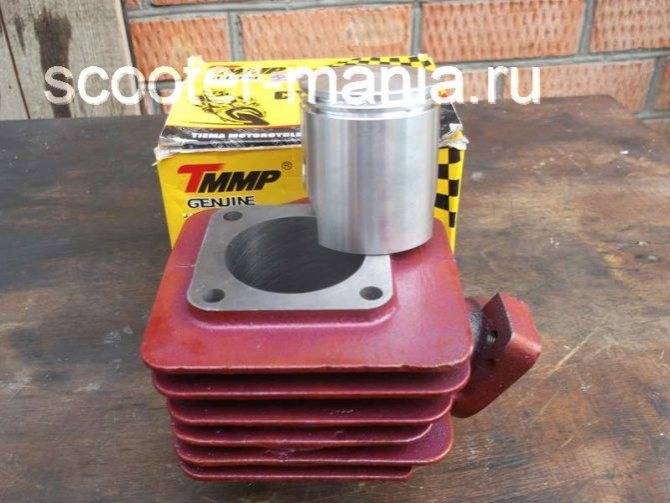

Итак, идем в магазин и покупаем поршневую объемом 72 кубических сантиметра (47мм). Я купил себе вот такую, стоит она 1300 рублей, но мне, с учетом скидки она обошлась всего в 1100 рублей.

Для сравнения: справа поршневая (не родная, двигатель уже успели отколхозить, причем весьма «успешно»…) объемом 58 кубических сантиметров (42мм), а слева поршневая, которую мы будем ставить объемом 72 кубических сантиметра (47мм).

Пару слов о поршневой: производитель у нее китайский а-ля noname, поэтому ждать от нее высокого ресурса и качества изготовления не стоит. Прокладка под ГБЦ и цилиндр в коробке отсутствует и их приходится покупать отдельно. На поршне отсутствует защитное покрытие, а это не есть хорошо, хотя для двухтактника отсутствие защитного покрытия на поршне не является критическим моментом, но все же…

Цилиндр имеет пятиканальную продувку с хорошо развитой сетью продувочных окон, что очень положительно сказывается на увеличении мощности, особенно в зоне высоких оборотов.

Поршневые кольца имеют хорошо читаемую маркировку и всем своим внешним видом внушают доверие. По крайней мере, каких-либо нареканий по геометрии и чистоте обработке к ним трудно предъявить.

Теперь о грустном: установить данную поршневую без разборки двигателя и доработки картера не представляется возможным… Но, тюнинг как известно: «требует жертв», поэтому если мы хотим значительно увеличить мощность и динамику скутера, то хочешь не хочешь, а двигатель придется разобрать и немного подпилить отмеченные стрелками приливы в кривошипной камере.

Приливы можно спилить напильником, а можно срубить хорошо заточенным зубилом. Я срубил зубилом.

Второй неприятный момент, а может и не очень — заключается в том, что штатный насос системы смазки двигателя не сможет обеспечивать должный уровень смазки поршневой увеличенного объема, а значит с большей рабочей площадью. Поэтому во время эксплуатации скутера с поршневой увеличенного объема в топливный бак скутера следует добавлять немного масла. В принципе, на этом все неприятности связанные с данной поршневой и заканчиваются.

После доработки картера следует тщательно отмыть все детали двигателя от остатков металлической стружки и абразива, собрать в обратном порядке двигатель и только после этого можно приступать к установке.

Данная поршневая устанавливается по тем же самым принципам, как и любая другая поршневая для двухтактного двигателя. Единственное отличие или скорей всего сложность заключается в том, что на днище поршня отсутствую какие-либо метки позволяющие правильно расположить поршень в цилиндре.

Поэтому, при установке поршня на шатун коленчатого вала — ориентируйте поршень таким образом, чтобы штифты замков поршневых колец смотрели строго на продувочное окно расположенное в диаметрально противоположном направлении от выпускного окна.

Теперь о главном

После установки поршневой объемом 72СС и правильной обкатки, скутер существенно прибавляет в динамике и мощности. Хотите — верьте, хотите — нет, но при умелом обращении с ручкой «газа» и с одновременным подыгрыванием корпусом — скутер легко встает на заднее колесо при этом оставляя далеко позади себя китайские помойки различного пошиба…

Какие аксессуары нужно купить?

На самом деле аксессуаров на вашего железного друга существует множество. Есть полезные, которые улучшат характеристики транспортного средства, а есть аксессуары для прокачки внешнего вида. Рассмотрим наиболее нужные.

Чехол. Довольно-таки нужная вещь, которую можно натянуть практически на все: на бак, сиденье, руль и даже на сам мотоцикл. Чехол защитит вашего друга от неблагоприятных погодных условий и царапин. Их стоимость небольшая, поэтому позволить себе такой аксессуар может каждый.

Противоугонная система. В некоторых случаях в комплекте уже идет встроенная сигнализация, но если такой нет, то придется выложить немалую сумму

Напоминать о важности противоугонки, я думаю не стоит, так как данный фактор знаком каждому.

Аудиосистема. Сделает езду комфортнее и обеспечит вас прослушиванием любимой музыки

В зависимости от своих размеров имеет разную цену, но более-менее дешевую гарнитуру может себе позволить каждый, данный фактор значительно увеличивает сферу комфорта в дальних поездках.

Дополнительное багажное отделение. В том случае, когда вам не хватает стандартного багажника, а это довольно частое явление, то за небольшую сумму можно докупить дополнительное багажное отделение. Они имеют различные размеры, и каждый подбирает их сам под себя.

Устройство вариатора на скутере

Вариатор – это современное устройство КПП, и его применение в различной технике с каждым днём набирает популярности. Механизм вариаторной коробки на скутерах очень прост: его разработчики основывались на действии центробежной силы, чем и добились легкости конструкции.

Составляющие вариатора

Скутер имеет небольшую массу и габариты (по сравнению с мотоциклами и авто), соответственно, и коробка переключения передач должна быть небольшой.

От автомобильного, вариатор скутера унаследовал:

два шкива – ведущий и ведомый (правда здесь они имеют клиновидную форму, и каждый состоит из двух половинок);
ремень (его форма – трапециевидная, в отличие от автомобильного).

Вот и всё наследие.

Положение клиновидных половинок (щёк) ведущего шкива регулируют ролики. Размыканием и смыканием щёк ведомого шкива занимается центральная пружина, соединённая со сцеплением.

Подробнее о принципе работы

Итак… Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.

Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу – увеличивается радиус его оборота на ведущих щеках.

Ведомый шкив действует с точностью до наоборот. Во время набора скорости на него так же, как и на ролики действует центробежная сила, с помощью которой щёки раздвигаются, сжимая центральную пружину и пропуская ремень между собой. Так происходит разгон.

За счёт такой синхронной работы шкивов набор скорости происходит на постоянных оборотах и максимальной мощности двигателя.

Настройка вариатора на скутере

Регулировкой вариатора добиваются желаемой динамики скутера. Улучшить её можно с помощью замены как заводских роликов, так и пружины.

Работа роликов на вариаторе скутера зависит от их веса. Изготовитель подбирает оптимальный при сборе коробки. Но любители быстрой езды меняют их на более тяжёлые. С утяжелёнными роликами скутер с вариатором медленнее разгоняется на старте, зато после набора максимальных оборотов двигатель выдаёт скорость на 10-15 км/ч больше, чем с заводскими роликами.

Использование роликов меньшего веса приводит к обратному принципу: скутер стартует резко, но достичь максимальной скорости ему тяжело.

Изменение жёсткости пружины также влияет на скорость. Растянутая и слабая, она не сможет плотно прижимать щёки ведомого шкива. Это приведёт к работе ремня постоянно на меньшем радиусе, чем необходимо. Слишком жёсткая пружина, наоборот, не даст уменьшить этот радиус (соответственно увеличить обороты ведомого шкива) и развить максимальную скорость скутера.

Ремонт вариатора на скутере. Замена элементов

Изменение скорости разгона и появление посторонних шумов в вариаторе свидетельствуют о том, что какая-то деталь (или детали) изношена и требует замены.

Чтобы узнать причину неисправности, следует вариатор разобрать:

Снимаем крышку. Делаем это аккуратно, чтобы не повредить её. Как правило, крышка вариатора на скутерах имеет уплотнительную прокладку. Необходимо оценить её состояние и, при необходимости, поменять.
Чтобы снять ремень с вариатора, нужно убрать ведущий шкив. А добраться до него можно, только сняв стопорное кольцо, муфту и шестерню.
Когда ремень и половинки шкива готовы, снимаем и ролики.
Все элементы должны быть тщательно осмотрены и проверены. Исправные щёки имеют ровную поверхность без сколов и задиров. На ремне исключается присутствие каких-либо смазочных веществ. Если он выглядит потрёпанным, то пора его менять.
После выявления неисправностей собираем вариатор в обратной последовательности.

Существует два главных признака, по которым определяется качество работы вариатора: движение ремня и обороты двигателя. В исправном вариаторе ремень не проскальзывает в шкивах. Но, если мотор ревёт, а скутер не едет – это первый сигнал о том, что пора заглянуть внутрь устройства и изучить состояние ремня и пружины.

Рабочие обороты двигателя должны соответствовать оборотам его максимальной мощности. Если же этого не происходит – пора заняться настройкой работы вариатора.

Шасси

Большим преимуществом данного скутера является тот факт, что передняя его подвеска выполнена в виде телескопической вилки. Что касается задней подвески, то она представляет собой амортизатор, оснащенный также пружиной в сборе. Имеется сразу два тормоза – как передний, так и задний. В обоих случаях они являются барабанными, что дает отличный контроль не только над управлением данным скутером, но и над его торможением

В результате получается транспортное средство, которое обязательно заслуживает внимание тех, кто еще не готов сесть на мотоцикл, но уже хочет ездить на двух колесах и постепенно вливаться в среду

Технические характеристики

Основная спецификация

Общее имя	Dio	Dio SR	Dio ZX
Название / модель автомобиля	Honda A-AF 34	Honda A-AF 35
Полная длина × полная ширина × общая высота (м)	1,675 × 0,615 × 0,995	1,675 × 0,630 × 0,995
Расстояние оси (м)	1,145
Минимальный дорожный просвет (м)	0,105
Высота сиденья (м)	0,700
Вес / вес автомобиля (кг)	73/68	75/70	76/71
Ездовая способность (человек)	1
Расход топлива (км / л) 30 км / ч.	46,9	46,3
Минимальный радиус поворота (м)	1,8
Модель двигателя	AF34E (воздушное охлаждение, 2 цикла, одноцилиндровый)
Общее смещение (см 3 )	49
Внутренний диаметр x ход (мм)	40,0 × 39,3
Коэффициент сжатия	7,1
Максимальная мощность (PS / об / мин)	7,0 / 6,500	7,2 / 6,500
Максимальный крутящий момент (кгм / об / мин)	0,79 / 6,250	0,81 / 6,250
Модель карбюратора	PB2E
Метод запуска	Тип типа (с типом удара)
Тип устройства зажигания	Магнитное зажигание типа CDI
Метод смазки	Отдельный тип смазки
Емкость смазочного масла (л)	1,3
Емкость топливного бака (L)	5,3
Тип сцепления	Сухой многодисковый тип обуви
Тип передачи	Постоянно изменяемый тип скорости (Vmatic)
Коэффициент передачи	1-я скорость	От 2,450 до 0,850	2,850 до 0,860
Кастер (градусы) / След (мм)	25 ° 40 ‘/ 72
Размер шин	Перед	3,00 — 10 42 Дж	90 / 90-10 50 Дж
позже	3,00 — 10 42 Дж	90 / 90-10 50 Дж
Тип тормоза	Перед	Механическое считывание / завершение	Гидравлический диск
позже	Механическое считывание / завершение
Подвесная система	Перед	Телескопический тип
позже	Единица измерения · колебательная формула
Тип рамки	Underbone

Первое поколение

Dio (AF-18/25). Honda начала выпуск скутера Dio в январе 1988 года. Модель была очень удачна для своего времени, дизайн, удобство компоновки и надёжность обеспечили дебютанту высокий спрос. Выпускался в двух вариантах: с барабанным (AF-18) и дисковым (AF-25 SR — с 1990 года) передним тормозом. Также существовали спец-версии Dio SP, которые отличались от обычных AF-18 новыми яркими расцветками и иным оформлением комбинации приборов. В 1992 году первое поколение Dio сняли с производства.

Тюнинг вариатора

Это наиболее эффективный и простой способ, вариатор имеет ряд конструктивных особенностей, но также в нем стоит специальный ограничитель в виде шайбы. Первым делом придется добраться до вариатора, в некоторых моделях придется снять боковой пластик. На вариаторе имеется ремень, который передает тягу с двигателя на заднее колесо. Стандартно над ремнем должна располагаться специальная шайба небольших размеров, это называется контроллер скорости. Ее задача — ограничить действие радиуса ремня, который образуется при движении. Соответственно, весь тюнинг заключается в удалении данной шайбы, в частых случаях достаточно просто сбить ее. После протестируйте максимальную скорость скутера, если вы сделали все правильно, скутеры до 50 кубов должны получить прибавку +15 км/час.

Также тюнинг вариатора возможен в процессе полной его замены на тюнингованный вариант, как правило, это спортивный вариатор. При желании можно улучшить показатель скорости покупкой более эффективного ремня вариатора. В таком случае скорость будет существенно увеличена, но будет чувствоваться небольшая плавность хода. В других случаях достаточно немного увеличить скорость путем замены роликов вариатора, так как они классифицируются по весу. Установка роликов на скорость прибавит до +10 км/час.

Порядок действий

Увеличить такие показатели мопеда как скорость и мощность можно несколькими эффективными способами. Следует описать самый популярный из них:

С помощью отвёртки открутите боковой и задний пластик с мопеда.

Под ними вы обнаружите ремень, отвечающий за передачу оборотов на заднее колесо и обе звёздочки. Над этим ремнём вы увидите небольшую металлическую шайбочку (контроллер скорости), которая ограничивает выход ремня на больший радиус.

Эту шайбу нужно сбить молотком, а после этого попробовать набрать скорость. Если ваш мопед с объёмом двигателя до 75 куб. см. смог разогнаться до 70–75 км/ч, значит, у вас всё получилось.

Отвинтите крепление передаточного механизма и снимите его с мопеда. Затем без резких движений попробуйте снять ремень, предварительно запасшись новой задней звёздочкой большего размера (новая запчасть сможет увеличить крутящий момент). Наденьте ремень обратно и попытайтесь набрать скорость.

При правильной доработке скутера вы сможете увеличить максимальную скорость техники до 120–140 км/ч, однако, для этого вам будет необходимо закрепить новую шайбу, которая обезопасит вас и не создаст трудностей во время техосмотра.

Крепеж шайбы над ремнём в различных положениях позволит добиться регулировке максимальной скорости мопеда.

Чем выше находится шайба, тем больше будет скорость скутера. Попробуйте опытным путём найти то положение шайбы, при котором макс. скорость составляла бы 95–100 км/ч.

После окончания всех этих манипуляций, когда вы обратно подсоедините передаточный механизм, поставите на место пластик и попробуете набрать скорость, вы обнаружите, что максимальная скорость станет выше, а разгон стал плавным и медленным.

Единственным минусом таких действий станет закономерное уменьшение тяги, вследствие чего вы не сможете нормально заезжать на возвышенности с углом наклона в 20 градусов и выше.

Целесообразность увеличения максимальной скорости скутера методом укорачивания втулки вариатора

Методов увеличения максимальной скорости скутера масса, как бюджетных, так и достаточно затратных.

С затратными методами все понятно, дорогой тюнинг решает все, будет вам и максималка и бешеная динамика. Но часто скутеристы не мыслят настолько обширно, да и не хотят они тратить баснословные деньги на прибавление заветной лишней десятки на спидометре.

Вот тут и начинается колхозный «тюнинг». Возьмем, к примеру, самые популярные полтинники современности — Honda Dio, Yamaha Jog, Suzuki Let’s и др. Вся трансмиссия этих аппаратов доработана инженерами за многие годы настолько тщательно, что банальным подпилом одной или нескольких деталей увеличить технические характеристики всей трансмиссии в целом просто невозможно.

На многих форумах, да и среди скутеристов школьного возраста часто-густо можно услышать мифы об увеличении максималки методом стачивания втулки вариатора. Причем, сделать это можно буквально за минуту с помощью вездесущего инструмента — «болгарки». Более того, множество продвинутых пользователей именно таким образом и пытается поднять максималку не вникая в принцип работы трансмиссии.

Теперь все сопутствующие вопросы и ответы на них, лаконично:

Зачем укорачивать втулку вариатора?

При укорачивании втулки вариатора расстояние между подвижной и неподвижной щекой вариатора уменьшается, следовательно, ремень выходит на больший радиус, если раньше он этого не делал.

Можно ли точить втулку вариатора скутера для увеличения максимальной скорости?

Можно, но не нужно. Если уж вы решились на это, точить нужно только на токарном станке. При помощи болгарки, шлифовального круга, шлифовального станка, ручным методом сделать идеальную плоскость не получится.

Почему не нужно укорачивать втулку для увеличения максимальной скорости?

Стоковая длина втулки обеспечивает прилегание ремня к ней практически вплотную на холостых оборотах. В этот же момент, с другой стороны, ремень находится на максимальном радиусе щек ведомого шкива (сцепления). Это обеспечивает максимально резвый старт при повороте ручки газа и вся трансмиссия работает как положено. Естественно это происходит при стоковой длине ремня и износе ремня не более, чем на 1мм.

При стачивании втулки, ремень уже находится на некотором расстоянии от нее ближе к центру тарелок ведущего шкива, а значит и с противоположной стороны на ведомом шкиве (сцеплении) он смещен на это же расстояние. В итоге, скутер заметно теряет в динамике (это легко можно представить как старт с места на автомобиле со второй передачи, к примеру). При этом, вся работа трансмиссии сбивается. Все настройки инженеров идет коту под хвост, но с горем пополам вы получаете прибавление заветной десятки в максималке. Нужна ли она такими жертвами?

Какой стороной устанавливать втулку на вал?

Сточенной стороной от себя, т.е. сточенная сторона втулки должна быть со стороны коренного подшипника, а не неподвижной щеки вариатора. Таким образом, можно несколько нивелировать огрехи стачивания. Представьте, что торцевая плоскость втулки неровна на доли миллиметра. В этом случае неподвижная щека вариатора будет зажата с перекосом, а отсюда бешеная вибрация и масса других неприятностей.

Так точить или нет?

Если стоит задача увеличить максимальную скорость любой ценой – да. Во всех остальных случаях – нет.
