Как восстановить нормальную работу вакуумных карбюраторов

Основные причины и способы устранения проблемы

Если вакуум карбюратора перестал работать, причиной может быть несколько факторов. Ниже приведены основные причины проблемы и способы ее устранения:

1. Повреждение вакуумных шлангов:

   Проверьте визуально все вакуумные шланги на наличие повреждений, трещин или расслоений. Если обнаружены повреждения, замените их новыми шлангами.

2. Засорение вакуумных каналов:

   Вакуумные каналы могут быть засорены накопившейся грязью или маслом. Очистите каналы с помощью специальных растворителей или компрессора с воздушным потоком. Убедитесь, что каналы полностью прочищены перед их установкой обратно на место.

3. Неисправность вакуумного насоса:

   Если все вакуумные шланги и каналы в порядке, причиной неработоспособности может быть неисправность вакуумного насоса. В этом случае рекомендуется обратиться к специалистам для его замены или ремонта.

4. Проблемы с поплавком карбюратора:

   Проверьте состояние поплавка в карбюраторе. Если он поврежден или застрял, это может привести к неработоспособности вакуума. Замените поплавок или ремонтируйте его при необходимости.

В случае, если проблема с вакуумом карбюратора остается нерешенной после проведения вышеперечисленных работ, рекомендуется обратиться к профессиональному автомеханику для выявления и устранения более серьезных неисправностей.

Причина 6: Неисправность вакуумного насоса

Вакуумный насос является важной частью карбюратора и отвечает за создание поддавления, необходимого для правильного смешивания топлива и воздуха. Если вакуумный насос не работает должным образом, это может привести к некорректной работе карбюратора

Основными причинами неисправности вакуумного насоса могут быть:

1. Износ мембраны внутри насоса. При эксплуатации карбюратора мембрана может износиться и потерять свою герметичность. Это приводит к утечке воздуха и недостаточному поддавлению в карбюраторе.
2. Засорение или повреждение воздушного фильтра на вакуумном насосе. Если воздушный фильтр насоса забит грязью или поврежден, это может привести к проблемам с подачей воздуха и, как следствие, к неисправности вакуумного насоса.
3. Разрыв или отсоединение вакуумной трубки. Если вакуумная трубка, соединяющая насос с карбюратором, разрывается или отсоединяется, поддавление в карбюраторе может быть недостаточным.

Для устранения проблемы с неисправностью вакуумного насоса рекомендуется:

• Проверить состояние мембраны на наличие повреждений и заменить ее при необходимости.
• Очистить или заменить воздушный фильтр на вакуумном насосе.
• Проверить состояние и плотность соединения вакуумной трубки.

При необходимости можно обратиться к специалисту для профессионального ремонта или замены вакуумного насоса.

Причина 2: Засорение впускной трубы карбюратора

Если в вакуум карбюратора не работает, то причиной может быть засорение впускной трубы карбюратора. Впускная труба является одним из ключевых элементов, отвечающих за подачу воздуха в карбюратор. Засорение этой трубы может быть вызвано накоплением грязи, пыли, масляных отложений или других загрязнений.

Когда впускная труба засоряется, происходит ограничение притока воздуха в карбюратор, что может привести к неполному сжиганию топлива. Это может проявляться в форме нестабильной работы двигателя, пропусков зажигания, потери мощности и других проблем.

Для устранения этой причины необходимо провести следующие действия:

1. Выключить двигатель и отключить проводку от аккумулятора.
2. Открутить и снять впускную трубу карбюратора.
3. Осмотреть трубу на наличие загрязнений. Если она засорена, необходимо очистить ее.
4. Осмотреть фильтр воздушного фильтра. Если фильтр загрязнен, необходимо промыть его или заменить.
5. Собрать все элементы обратно, аккуратно закрутить впускную трубу и подключить проводку к аккумулятору.
6. Запустить двигатель и проверить его работу. Если проблема не устранена, можно обратиться к специалисту для дальнейшей диагностики.

Устранение засорения впускной трубы карбюратора поможет обеспечить нормальную работу двигателя и восстановить функциональность вакуум карбюратора.

Устройство карбюратора Озон. Пусковое устройство карбюратора

Карбюратор — это устройство для точной дозировки топлива в воздушном потоке. Деталь способствует образованию горючей смеси из воздуха и топлива, а также регулирует ее подачу в цилиндры двигателя.

УСТРОЙСТВО КАРБЮРАТОРА

В настоящее время на автомобили устанавливают карбюратор «Озон». Это деталь эмульсионного типа, с подающим потоком, двухкамерная. Устройство карбюратора следующее:

• поплавковая сбалансированная камера;
• главные системы дозирования (две);
• эконостат (обогатительное устройство). Расположен во второй камере;
• система холостого хода (автономная);
• системы перехода между первой и второй камерами;
• насос с диафрагмой ускорительный с распылителем в первой камере;
• клапан запорный электромагнитный в системе холостого хода;
• устройство отвода газов из картера за дроссель;
• привод пневматический для заслонки дросселя второй камеры;
• ручная система управления воздушной закрывающей деталью первой камеры, с тросовым приводом;
• пусковое устройство карбюратора с диафрагмой. Служит для автоматического открывания заслонки после пуска электрического двигателя. Процесс происходит вследствие разрежения во впускном трубопроводе;
• штуцер для отбора разрежения при управлении регулятором опережения зажигания.

КАК РАБОТАЕТ КАРБЮРАТОР «ОЗОН»

1. Устройство подачи топлива в карбюратор обеспечивает его поступление через сетку фильтра и игольчатый клапан. Клапан поддерживает нужный уровень топлива в поплавковой камере.
2. Поступление смеси из поплавковой камеры производится через топливные главные жиклеры первой и второй камер. Горючее проходит в эмульсионные колодцы и трубки. В трубках оно перемешивается с воздушным потоком, поступающим из жиклеров. Далее эмульсия продвигается в большие и малые диффузоры карбюратора через распылители.
3. После включения зажигания, электромагнитным запорным клапаном перекрывается топливный канал системы холостого хода. В состоянии напряжения клапан должен быть открыт.
4. Процесс отбора топлива из эмульсионного колодца первой камеры производится системой на холостом ходу. Топливо движется через жиклер, соединенный с электромагнитной запорной деталью. Происходит смешивание топлива с воздухом, который поступает через жиклер холостого хода и отверстия системы перехода из первой камеры. Получившаяся эмульсия соединяется с воздухом и попадает в трубопровод.
5. Топливовоздушная смесь при частичном открытии заслонок дросселя поступает в камеры через отверстия системы перехода. Процесс происходит до работы главной системы дозирования.
6. Эконостат способствует поступлению топливной смеси из поплавка камеры в распылитель. Обогатительное устройство начинает работать при условии максимальной мощности. При этом происходит обогащение топливной эмульсии.
7. Насос ускорительный имеет шариковые клапаны. Один открывается в момент заполнения топливом и закрывается под весом шарика после прекращения подачи смеси. Другой клапан открывается под давлением топлива и закрывается также под весом шарика.
8. Пусковое устройство карбюратора включает в себя ряд деталей: воздушную заслонку, тягу телескопическую, рычаг управления, тягу привода заслонки дросселя, привод управления заслонки дросселя, механизм диафрагмы. При вытягивании рукояти привода водителем, воздушная заслонка закрывается, дроссельная приоткрывается.

Важно знать, что ремонт карбюратора, его регулировку с частичной разборкой рекомендуется выполнять после его снятия. Работа требует аккуратности, чистоты

Перед разборкой следует удалить грязь с поверхности чистой ветошью, смоченной специальным составом

Владелец автомобиля должен иметь необходимые знания о деталях и узлах, включая устройство карбюратора. Информация поможет в эксплуатации техники, в устранении неполадок в дороге, когда поблизости не окажется сервиса по ремонту передвижного средства

Перед разборкой следует удалить грязь с поверхности чистой ветошью, смоченной специальным составом. Владелец автомобиля должен иметь необходимые знания о деталях и узлах, включая устройство карбюратора. Информация поможет в эксплуатации техники, в устранении неполадок в дороге, когда поблизости не окажется сервиса по ремонту передвижного средства.

Как могут быть причины неисправностей карбюратора

Конструкция любого карбюратора такова, что при использовании соответствующего и правильно очищенного топлива, качественной очистке воздуха и соблюдении теплового режима, правильной настройке зажигания и исправности масляной системы автомобиля, срок его службы до ремонта карбюратора или обслуживания может составлять десятки лет. Но в реальности все оказывается не так. Не соответствующее по химическому составу, да еще и плохо очищенное топливо приводит к засорению жиклеров и каналов, из-за чего меняются пропорции топливовоздушной смеси.

Плохая очистка воздуха приводит к забиванию воздушных жиклеров и ухудшению работы эмульсионных трубок. Присутствие в топливе посторонних органических растворителей приводит к разъеданию пластикового поплавка. Смесь бензина с водой – рассадник различных бактерий, выделения которых разъедают металлический поплавок, каналы и корпус карбюратора. Неправильно работающая масляная система приводит к тому, что вместе с отходящими из головки картерными газами, в карбюратор попадают частицы масла. Если большую часть времени двигатель работает в режиме небольших нагрузок, то поток воздуха не может сдуть масло с дроссельной заслонки, в результате чего оно превращается в тонкую пленку. Смешиваясь с пылью, проходящей через воздушный фильтр, остатки масла образуют наросты на заслонке, которые негативно влияют на качество и состав топливовоздушной смеси.

Промывка карбюратора

Лучше всего для промывки использовать баллончики с названием «очиститель карбюратора». Выкрутите все жиклеры, в том числе холостого хода, извлеките ускорительный насос, положите обе половинки карбюратора, все распылители, эмульсионные трубки и жиклеры в ванночку, наполненную на 1 см бензином. Тщательно залейте все каналы «очистителем карбюратора» и оставьте его на 5 – 6 часов. После этого зубной щеткой и бензином вымойте корпус карбюратора снаружи, извлеките из ванночки и обдуйте сжатым воздухом. После чего тщательно продуйте каналы сжатым воздухом. С помощью «очистителя карбюратора» смойте все отложения с дроссельной заслонки и несколько раз промойте и продуйте все каналы, распылители, трубки и жиклеры. Не используйте для прочистки распылителей спички или зубочистки, применяйте только «очиститель карбюратора» и, при необходимости, тонкую медную проволоку. Просушите каналы и дроссельную заслонку с помощью сжатого воздуха. Замените прокладки между карбюратором и впускным коллектором. Установите сначала нижнюю часть (благодаря этому закрутить гайки намного легче), затем вставьте все жиклеры (не перепутайте их), ускорительный насос, прокладку и верхнюю часть карбюратора. Закрутите болты и подключите все трубки и тяги.

Как сократить расход топлива

В возможностях карбюратора — уменьшение уже имеющихся показателей расхода топлива. При этом процедура требует хорошей организации работ. Первым делом рекомендуется уточнить заводские показатели расхода горючего, применимые на вашей модели авто. Дело в том, что после регулировочных работ можно снизить этот показатель не более, чем на 1 литра на 100 километров пути.

Подготовительные работы:

1. Чтобы провести регулировку, необходимо убедиться в том, что все системы автомобиля работают в штатном порядке. Потребуется проверить свечи зажигания, катушки, загрязнения на воздушном фильтре и проч.

2. После чего в обязательном порядке необходимо провести очистку карбюратора от всех видов грязи и нагара. Без внешней и внутренней очистки регулировка не имеет смысла. Допускается применение очистителя для карбюратора без разбора самого механизма.

3. Заранее необходимо купить топливные жиклёры для главной дозирующей системы. Причём для первичной камеры потребуются жиклёры с диаметром отверстий меньше, чем на «родных», а для жиклёров холостого хода — с увеличенными на 0.01 мм отверстиями.

4. Также для уменьшения расхода топлива понадобится такой нестандартный предмет, как пластиковая бутылка 1. 5 литра, наполненная до края бензином. Вам потребуются пластиковые хомуты и скотч.

Порядок работы:

1. Завести мотор и прогреть его до рабочей температуры.

2. После чего заглушить двигатель.

3. Далее снять топливны шланг подачи и соединить его с пластиковой бутылкой 1.5 литра, которая наполнена бензином. Устойчиво закрепить бутылку в подкапотном пространстве.

4. После чего завести мотор и проехать примерно 3–3.5 километра со скоростью не выше 60–70 км/ч. После чего опять заглушить мотор и посмотреть, насколько упал уровень бензина в бутылке.

5. Далее нужно отвинтить крышку с карбюратора (предварительно рекомендуется снять коробку с воздушным фильтром, так как она будет мешать при работе).

6. Произвести замену топливного жиклёра ГДС на аналогичный, но с меньшим сечением отверстий (к примеру, если стоял 107.5, то ставим 105). Так же поступить и с жиклёрами холостого хода, увеличив сечение (было 40 — стало 42, например).

7. Закрутить винт качества до упора.

8. Закрутить винты количества до упора.

9. Постепенно выкрутить винты на два-три оборота, включить зажигание и проверить стабильность холостого хода. Если в работе мотора чувствуются провалы — нужно ещё немного подкрутить винты.

10. После чего автомобиль вновь должен проехать то же расстояние. Сравниваются показатели расхода бензина в бутылке. Если они уменьшились — регулировка произведена правильно.

Винт качества и справа от него в такой же втулке винт количества

То есть, фактически, чтобы сократить объём потребляемого топлива, нужно добиться стабильной работы двигателя на холостых оборотах, устранить провалы в работе мотора и поменять жиклёры.

Таким образом, независимо от марки и года выпуска транспортного средства, порядок работ с карбюратором будет основан на одном и том же принципе: разборка, чистка, сборка, регулировка и тестирование. При этом при подготовке и аккуратном поэтапном выполнении работ обслуживание карбюратора будет доступно даже неопытному автовладельцу.

Настройка вакуумного карбюратора: основные шаги

Настройка вакуумного карбюратора – важный этап обслуживания и тюнинга двигателя автомобиля. Этот процесс помогает достичь оптимальной работы двигателя, улучшить мощность и экономичность работы.

Перед началом настройки вакуумного карбюратора необходимо проверить состояние всех его компонентов. Убедитесь, что входные и выходные порты, дроссельная заслонка и все другие элементы не имеют повреждений или засоров.

Далее следует проверить положение дроссельной заслонки в момент прогрева двигателя. Это можно сделать с помощью специального инструмента или просто нажав на педаль акселератора и наблюдая за перемещением заслонки.

Одним из важнейших шагов настройки вакуумного карбюратора является установка корректной смеси воздуха и топлива. Для этого регулируется штифт или винт регулировки смеси на карбюраторе. Необходимо достичь оптимальной смеси, при которой двигатель работает стабильно и равномерно.

Наконец, после каждой настройки необходимо провести тестовую поездку для проверки работы двигателя и наличия возможных проблем. При необходимости можно внести корректировки и повторить настройку.

Причина 5: Повреждение или износ мембраны вакуумного карбюратора

Еще одна причина, по которой может перестать работать вакуум карбюратор, — это повреждение или износ мембраны внутри него. Мембрана является одной из ключевых деталей, отвечающей за всасывание воздуха и топлива в карбюратор.

При повреждении мембраны вакуумный карбюратор может не обеспечивать правильное соотношение воздуха и топлива, что приведет к его неработоспособности. Кроме того, изношенная мембрана может привести к затрудненному запуску двигателя, неравномерной работе и потере мощности.

Если у вас возникли подозрения, что причина неисправности вакуумного карбюратора связана с повреждением или износом мембраны, рекомендуется провести его осмотр и проверку. Убедитесь, что мембрана находится в хорошем состоянии и не имеет трещин, дырок или иных повреждений.

Если обнаружены повреждения мембраны, лучше всего заменить ее на новую. Для этого следует обратиться в автосервис или приобрести нужную деталь самостоятельно. Помимо замены мембраны, возможно понадобится также произвести регулировку карбюратора для обеспечения правильной работы системы.

Замена мембраны вакуумного карбюратора является процессом, который лучше доверить профессионалам. Они проведут диагностику и замену детали с соблюдением всех рекомендаций и правил.

Основные неисправности карбюратора на бензопиле

Следует понимать, что размеры всех отверстий очень малы. Даже мельчайшее загрязнение способно перекрыть поток воздуха или топлива, поэтому на впускных отверстиях установлены фильтрующие элементы. К сожалению, они не всегда справляются с поставленной задачей. О неисправностях карбюратора бензопилы свидетельствуют следующие признаки:

• Высокий расход бензина и густой дым из выхлопного отверстия;
• Двигатель «не тянет»;
• Плавающие обороты;
• Мотор запускается, но глохнет сразу или через несколько секунд;
• Мотор не запускается вообще.
• Бензопила стреляет в карбюратор

Все эти неисправности – признак нарушения регулировки карбюратора на бензопиле или он загрязнился. Отсюда следует необходимость регулировки, чистки или ремонта. Как это сделать – рассмотрим ниже.

Синхронизатор – что это за зверь?

К сожалению, «стандартным» набором байкера (ключами, головками, болгарками) отсинхронизировать карбы невозможно. Все равно придется приобретать специальный инструмент – синхронизатор. Он производится фабрично, и еще на производстве рассчитывается в соответствии с разряжением, соответствующим ему в патрубках при работе мотора на холостых.

Существуют синхронизаторы с механическим и электронным табло. Вторые – намного проще в использовании, поскольку пропадает необходимость следить за несколькими стрелками одновременно.

Суть устройства заключается в измерении давления воздуха в камерах карбюраторов. Поэтому главными его деталями являются манометры – по одному на каждый цилиндр. Под каждым из них расположен штуцер для регулировки — его также придется крутить во время процесса, чтобы стабилизировать стрелку.

Стоят такие штуки очень недешево, поэтому многие умельцы делают его собственноручно. Простейший синхронизатор из двадцатикубовых шприцов собирается за пол часа, и работает ничем не хуже покупного.

Алгоритм проведения

Чтобы правильно отсинхронизировать карбюраторы, понадобится получить к ним доступ. Для этого нужно снять бак, воздушный фильтр, и все прочие узлы, мешающие работе; При этом обязательно подключить к карбам аналог бензобака, вплоть до пол литровой бутылки, подвешенной к потолку, поскольку процедура проводится на работающем моторе, и без топлива не обойтись; К специальным выходам, предназначенным именно для настройки карбов, подсоединяется шланг от синхронизатора; Двигатель запускается, выжидается время на прогрев, чтобы добиться максимальной стабильности в работе; Холостой ход устанавливается на минимальное значение, при котором мотор не глохнет; По показаниям электронного табло или стрелок на приборе становится понятно, есть ли необходимость в синхронизации. Если везде одинаковые показатели, значит, ничего делать не нужно. Если же данные разнятся, то придется регулировать расположение дроссельной заслонки на отдельных карбах

В случае с самодельным синхронизатором из шприцов важно добиться одинакового уровня жидкости в них; У четырехцилиндровых байков сначала настраивается синхронная работа 1-го и 2-го карба, потом – 3-го и 4-го. А после первая и вторая пара уже синхронизируются между собой. Помните, что если вы являетесь обладателем двухцилиндрового оппозитного мотоцикла Урал или Днепр, с отдельными выхлопами для каждого цилиндра, то синхронизацию можно проводить и вовсе на слух

Помните, что если вы являетесь обладателем двухцилиндрового оппозитного мотоцикла Урал или Днепр, с отдельными выхлопами для каждого цилиндра, то синхронизацию можно проводить и вовсе на слух.

Карбюратор

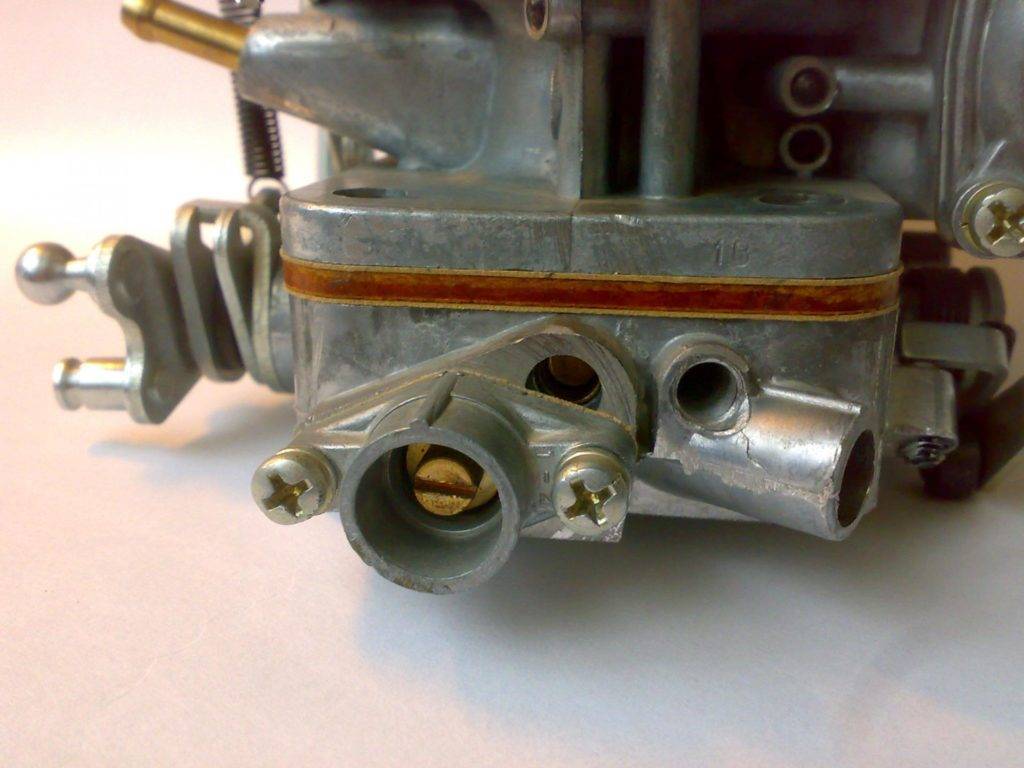

Внешний вид карбюратора

1 – блок подогрева зоны дроссельной заслонки; 2 – штуцер вентиляции картера двигателя; 3 – крышка ускорительного насоса; 4 – электромагнитный запорный клапан; 5 – крышка карбюратора; 6 – шпилька крепления воздушного фильтра; 7 – рычаг управления воздушной заслонкой; 8 – крышка пускового устройства; 9 – сектор рычага привода дроссельных заслонок;

10 – колодка провода датчика-винта ЭПХХ; 11 – регулировочный винт «количества» смеси холостого хода; 12 – крышка экономайзера; 13 – корпус карбюратора; 14 – штуцер подачи топлива; 15 – штуцер отвода топлива; 16 – регулировочный винт состава смеси холостого хода (по стрелке); 17 – штуцер для подачи разрежения к вакуумному регулятору зажигания.

Схема устройства и работы карбюратора

I – первая камера; II – вторая камера; 1 – рычаг привода ускорительного насоса; 2 – регулировочный винт; 3 – диафрагма пускового устройства; 4 – воздушный канал пускового устройства; 5 – электромагнитный запорный клапан; 6 – топливный жиклер холостого хода; 7 – главный воздушный жиклер первой камеры; 8 – воздушный жиклер холостого хода; 9 – воздушная заслонка; 10 – распылитель главной дозирующей системы первой камеры; 11 – распылители ускорительного насоса; 12 – распылитель главной дозирующей системы второй камеры; 13 – распылитель эконостата; 14 – главный воздушный жиклер второй камеры; 15 – воздушный жиклер переходной системы второй камеры; 16 – канал балансировки поплавковой камеры; 17 – поплавковая камера; 18 – игольчатый клапан; 19 – калиброванное отверстие перепуска топлива в бак; 20 – топливный фильтр карбюратора; 21 – штуцер подачи топлива; 22 – диафрагма экономайзера мощностных режимов; 23 – топливный жиклер экономайзера мощностных режимов; 24 – шариковый клапан экономайзера мощностных режимов; 25 – поплавок; 26 – топливный жиклер эконостата с трубкой; 27 – топливный жиклер переходной системы второй камеры с трубкой; 28 – эмульсионная трубка второй камеры; 29 – главный топливный жиклер второй камеры; 30 – выходные отверстия переходной системы второй камеры; 31, 33 – дроссельные заслонки; 32 – щель переходной системы первой камеры; 34 – выходное отверстие системы холостого хода; 35 – блок подогрева зоны дроссельной заслонки; 36 – регулировочный винт состава (винт «качества») смеси холостого хода; 37 – штуцер вентиляции картера двигателя; 38 – штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 – главный топливный жиклер первой камеры; 40 – эмульсионная трубка первой камеры; 41 – шариковый клапан ускорительного насоса; 42 – диафрагма ускорительного насоса.

Для приготовления топливно-воздушной смеси необходимого состава (в зависимости от режима двигателя) служит карбюратор. На двигателях -2108, -21081 и -21083 устанавливаются карбюраторы типа «Солекс» — эмульсионного типа, двухкамерные, с последовательным открытием дроссельных заслонок. Привод дроссельных заслонок — механический, тросовый. Карбюраторы имеют сбалансированную поплавковую камеру, систему отвода картерных газов, подогрев зоны дроссельной заслонки первой камеры, пусковое устройство с ручным управлением, электромагнитный запорный клапан холостого хода. Двигатель -21081 комплектуется карбюратором 21081-1107010, двигатель -2108 — карбюратором 2108-1107010, двигатель -21083 — карбюратором 21083-1107010. Эти карбюраторы конструктивно сходны и различаются только проходными сечениями жиклеров.
