Алгоритм сервиса
Шаг 1
При помощи шестигранника открутите болт в выносе и послабьте стопорную гайку. Извлеките вынос из рулевой. Для удобства переднее колесо можно зажать между ног, это не будет давать вилке поворачиваться и вам легче будет открутить болт.
Шаг 2
Снимите стопорную гайку, проставки и фиксирующую гайку с рулевой. Запомните расположение всех пыльников и проставок, чтобы вы смогли собрать рулевую обратно. Если переживаете, то помогает сделать банальное фото собранной рулевой.
Извлеките подшипники из рулевой. Если они «насыпные», то можно воспользоваться небольшим магнитом.
Шаг 4
Справившись с верхней частью рулевой, переходите к нижней. Извлекая вилку из рулевого стакана будьте предельно внимательны, насыпные подшипники могут разбежаться в разные стороны.
Шаг 5
Очистите все детали от старой смазки и проверьте их на предмет износа. Если появились заметные следы выработки на подшипниках, то их нужно заменить. Если износ есть уже и на самих чашках рулевой, заменой подшипников здесь не обойтись. Придётся менять всё. Так же, мы рекомендуем сменить насыпные подшипники на сепараторные аналоги, это позволит не заморачиваться во время сборки рулевой.
Шаг 6
Обильно нанесите густую консистентную смазку на нижнее посадочное место вилки и установите подшипники на место. Смазка будет удерживать подшипники на месте и вы без проблем сможете установить вилку на велосипед.
Верните вилку на место.
Обильно смазав верхнюю чашку установите подшипники.

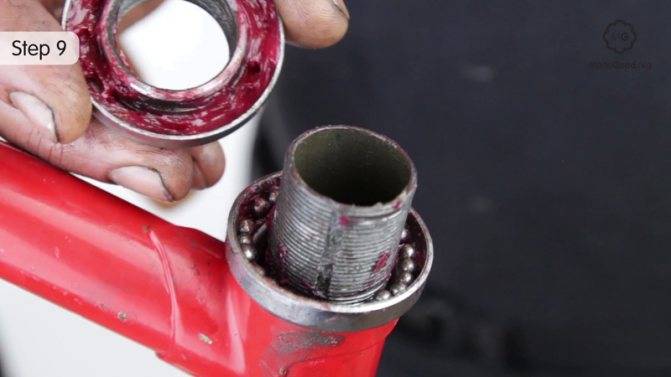

Шаг 9
Обильно смазав оставшиеся части соберите рулевую. Если забыли в каком порядке она собирается, сверьтесь с фото, сделанным в пункте 2.
Шаг 10

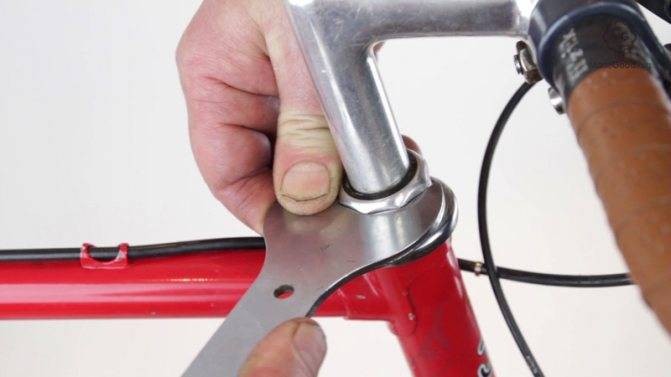

Установив вынос на место уберите люфт нижней гайкой и закрутите верхнюю контргайку. Излишки смазки можно убрать ветошью.
Сервис резьбовой рулевой колонки не является чем-то сложным и из ряда вон выходящим. Главное не дать подшипникам разбежаться по комнате. Всего 20 минут, и ваш старенький велосипед продолжит радовать вас!
Особенности выбора рамы по рулевому стакану
Очевидный момент, что бессмысленно выбирать раму будущего велосипеда «по стакану», т.к. обычно приорететнее оказываются более значимые её характеристики, например: низкий вес, материал или требуемая геометрия
Однако при скурпулёзном подходе будет не лишним обратить внимание и на конструкцию рулевого стакана в том числе. В этом случае логичнее всего выбирать раму со стаканом либо с изначально подготовленными скосами/фасками под запрессовку чашек рулевых (что будет заведомо правильнее и надёжнее в плане посадки на своём законном месте без люфта или зазора), либо же отдавать предпочтение раме со стаканом под интегрированную рулевую колонку как наиболее совершенного, продуманного и технически правильного решения, который прослужит верой и правдой долгие годы без необходимости частого обслуживания, регулировки или ремонта. При этом качественные и дорогие полуинтегрированные и стандартные рулевые так же заслуживают пристального внимания
При этом качественные и дорогие полуинтегрированные и стандартные рулевые так же заслуживают пристального внимания.
Однако стоит учитывать, что под разные стили и дисциплины катания будут более уместны те или иные рулевые механизмы, выигрывая своими неповторимыми преимуществами, несмотря на устаревшие стандарты и прочие недостатки. Так для прогулочных, дорожных, комфортных велосипедов и круизеров однозначно лидирует резьбовая рулевая колонка во всех её вариациях, поскольку только она позволяет регулировать высоту руля вместе с выносом в довольно широком диапазоне, обеспечивая тонкую настройку для идеального комфорта и персонального удобства посадки. В то же время для дёрта, экстрима, трюковых дисциплин или даунхила требуется повышенная прочность всех узлов и компонентов велосипеда, в том числе и рамы, и в таком случае резонно рассматривать рулевые стаканы размерностей не ниже 1.5″ дюйма или же конические (tapered). Во всех остальных случаях роль рулевого стаканы не столь существенна.
Зачем менять масло в вилке мотоцикла на более вязкое.
Масло в вилке мотоцикла меняют на более вязкое, чтобы увеличить жесткость вилки. Чем более вязкое масло в вилке, тем жестче она отрабатывает неровности. То есть, жесткая вилка — не самый комфортный вариант для плохих дорог. Но, с другой стороны, при езде по плохим дорогам, вилку не так часто пробивает. Да и управляемость заметно улучшается, мотоцикл не так сильно клюет при резком торможении, мотоцикл становится более отзывчивым. При этом следует учитывать то значение жесткости масла, которое рекомендует производитель в мануале, но, опять же, здесь имеем одно «но». Если мотоцикл новый, конечно, надо лить то масло, которое рекомендует мануал (для мотоцикла Honda cb 400 это масло вязкостью 10W). А если не новый, и перья уже изрядно изношены? Короче говоря, мой совет — руководствоваться своими ощущениями. Начал мотоцикл носом клевать — все, симптом, пора думать о том, чтобы залить в вилку более вязкое масло.
И для справки. Масло в вилке мотоцикла Honda cb 400 рекомендовано менять каждые 15 000 километров пробега. Масла разной жесткости можно смешивать, достигая промежуточных значений. То есть, если уж очень сильно захотелось именно 16,5W, можно смешать 15W и 20W в соответствующих пропорциях. При этом, естественно, что масло должно быть одного производителя, так как химия химией, а технологии изготовления у разных производителей могут немного отличаться, и результат в этом случае предсказать очень сложно.
В принципе, по моему опыту, эти 15 000 километров пробега можно и не выдерживать, совмещая замену масла в вилке с заменой сальников передних амортизаторов. На сибишке все равно сальники являются расходником, и по нашим дорогам начинают сопливить довольно быстро.
Как устранить люфт?
Выявив признаки неисправности, не отчаивайтесь, возможно, все обойдется мелким ремонтом, тем более что сама рейка очень редко выходит из строя. Для начала разберемся, есть ли у руля люфт и как подтянуть рулевую рейку на ВАЗ-2110, чтобы от него избавиться. Первым делом открываем капот, находим месторасположение колонки. Демонтируем элементы двигателя, которые мешают свободному доступу к ней (воздушный фильтр, воздуховод). Взявшись двумя руками за рулевые тяги, попробуйте подвинуть рейку влево-вправо. Если при этом обнаружится люфт, избавляемся от него путем регулирования упорной гайки.
Регулировка рулевой рейки ВАЗ-2110 – процесс достаточно простой, но для этого потребуется специальный ключ на 17 с восьмигранной головкой. Без этого инструмента работу можно не начинать. Если же ключ под рукой, отправляйтесь под машину и снимите защиту двигателя. После этого переместитесь под переднюю часть машины и найдите месторасположение колонки. Снимите пластиковую заглушку упорной гайки. Дальше регулировка рулевой рейки ВАЗ-2110 осуществляется путем закручивания этой гайки внутрь корпуса колонки. Проверните ее на 10-15 градусов, после чего проверьте величину люфта. Если есть необходимость, повторите процедуру
Важно не перетянуть упорную гайку, иначе рулевой вал будет вращаться туго
Кроме этого, проверьте надежность крепления тяг. При необходимости подтяните болты их крепления.
Звуки из салона
В современных автомобилях руль не только нужен для поворота автомобиля. На нем нередко расположены органы управления некоторыми устройствами от переключения передач до включения фар или регулировки аудиосистемы. Поэтому у водителя возникает закономерное беспокойство, когда появляются щелчки в рулевой колонке при повороте руля. Характерно, что звук при этом идет изнутри салона из района кнопки звукового сигнала.
Паниковать в таком случае не надо. Для начала стоит проверить правильность установки и состояние пластиковой облицовки колонки. Не исключается вариант деформации пластика. Распространенная причина такого явления – неисправность отдельных элементов подрулевого переключателя, которые такие звуки издают. Можно проверить качество и крепление пластика, а неисправный переключатель заменить. Часто этого хватает, чтобы при повороте руля щелчка в рулевой колонке не было слышно.
Иногда в передней части салона при повороте руля раздаются скрипы, похожие на шарканье. Их источник скрывается под кнопкой звукового сигнала сверху колонки. При этом загорается сигнал проблемы с подушкой безопасности в руле, не работают кнопки круиз – контроля.
Рекомендуем: Как самостоятельно устранить пробой бензобака — ремонт в дороге. Ремонт бензобака холодной сваркой
Это означает, что неработоспособен шлейф рулевой колонки под подушкой безопасности. Он снабжает электропитанием механизм этой подушки, звуковой сигнал и некоторые другие приборы автомобиля. Он попросту может оказаться серьезно поврежденным. Некоторые автомобилисты пробуют устранять такие неисправности собственными силами. Это не дает никаких гарантий надежной работы шлейфа. С учетом того, что это устройство влияет на безопасность, лучше выполнять замену шлейфа рулевой колонки опытным работникам автосервиса.
Двигатель
Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель), Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора), Двигатель в сборе, Прокладки двигателя, Датчики двигателя, Масляный радиатор двигателя, Крепление масляного фильтра, Прокладка масляного фильтра, Кожух двигателя, Защита двигателя, Патрубок двигателя, Щуп масла
Основные признаки, свидетельствующие о неисправности
Не стоит говорить о том, что любой механизм рано или поздно приходит в негодность, выходит из строя. Особенно часто элементы рулевой колонки ваз 2110 изнашиваются, после езды по неровностям и плохим дорогам, что в условиях России очень актуально. Когда карданчик или же другая составляющая рулевой бывает неисправна, слышится характерный стук, свидетельствующий о необходимости замены. Ниже приведены основные признаки, которые характеризуют неисправность карданчика, да и вообще всей рулевой:
когда рулевой вал берется руками в районе соединения с рейкой и шевелится вверх-вниз, то слышен бывает характерный стук.
Замена подшипников рулевого вала на ВАЗ 2110.
Перед началом работы следует скинуть минусовую клемму с АКБ. Нам необходимо снять рулевое колесо, демонтируем пластиковую накладку сигнала, откручиваем головкой на 24 и длинным воротком:
После этого берём рулевое колесо двумя руками и попеременно тянем его на себя. Отвинчиваем тубус:
Отсоединяем штекер с проводами. Далее нам необходимо снять замок зажигания, в нашем случае шляпки болтов были отломаны, скорее всего это было сделано на заводе или у официально дилера, для защиты от угона. Будем пытаться используя зубило отворачивать против часовой стрелки.
Либо если есть сварочный полуавтомат, можно приварить к болтам шпильки и уже их выкрутить. Не забудьте заранее приобрести новые, нормальные болты, чтобы при сборку вам было легко и закрутить. Вытаскиваем стопорное кольцо:
После этого можно снимать ручку и выкручивать гайку, вытаскиваем болт и втулку. Головкой на 13 отворачиваем кронштейн (2 болта и две гайки):
Используя ключ или головку на 13 откручиваем последний болт крепления:
Старый подшипник можно сбить при помощи молотка. Другой подшипник выбиваем при помощи оправки, которую вставляем в «бинокль».
Новый подшипник родной от ВАЗ, номер в каталоге запчастей 6-1000805. Ставится он внутрь пластмассовой частью. Для того чтобы подшипник легче сел, смазываем рулевой вал, можно использовать силиконовую смазку. Сами подшипники рекомендую смазать литолом. Собираем в обратной последовательности, в ролике весь процесс показан от начала и до конца.
Последствия езды с текущей вилкой
Если вовремя не устранить проблему течи вилки Honda CB 400, то можно получить, вместо нормальной подвески, неуправляемого и скачущего от любой трещины в асфальте мотоцикл. Более того, вилочное масло обычно вытекает на тормозные суппорты и заливает тормозные колодки
И, как следствие, значительное снижение эффективности системы торможения, что для мотоцикла жизненно важно
Ремонт поврежденных перьев и стаканов вилки Honda CB 400
При ДТП очень часто удар приходится в переднюю часть мотоцикла. В результате этого часто гнутся перья и стаканы вилки Honda CB 400, а так же часты случаи повреждения мотоциклетной траверсы. При этом часто нет необходимости в покупке и установке новых дорогостоящих запчастей. Наш мотосервис выполняет работы по ремонту и восстановлению вилки и траверс Honda CB 400:
- Правка перьев вилки мотоцикла
- Правка стаканов вилки мотоцикла
- Правка мотоциклетной траверсы
Очень часто при эксплуатации мотоцикла могут образоваться механические повреждения зеркала пера вилки. Это так же приводит к течи вилки. При этом замена сальников и пыльников не помогает. В этом случае необходим ремонт поверхности и полировка пера вилки
Замена и обслуживание подшипников подвески на Honda CB 400
Важную роль в подвеске мотоцикла выполняют подшипники колес и рулевой колонки.
Момент замены подшипников колес наступает, когда мотоцикл начинает рыскать по дороге даже на небольшой скорости. При этих признаках необходимо заменить подшипники в колесе мотоцикла.
Подшипник рулевой колонки так же изнашивается. Из-за чего мотоцикл при рулении начинает нестабильно вести себя в поворотах, руль сам становиться в определенное положение (обычно посередине). Устранение этой неисправности возможно только заменив рулевой подшипник мотоцикла.
Если при проезде неровности дороги или при торможении Вы ощущаете стук в районе рулевой колонки, то это первый признак необходимости обслуживания рулевых подшипников мотоцикла. Если это не сделать своевременно, то это может привезти к более дорогому ремонту и к замене не дешевых рулевых подшипников.
Ремонт или замена заднего амортизатора
Если при езде на загруженном мотоцикле задний амортизатор пробивает или мотоцикл раскачивает при проезде неровностей, то вероятно пришло время замены заднего моноамортизатора или 2-х задних амортизаторов, в зависимости от модели Вашего мотоцикла.
Если модель амортизатора, установленного на Ваш мотоцикл, разборная, то наш мотосервис производит ремонт заднего амортизатора мотоцикла.
Диагностируем неисправность
Как и любой другой механизм, рулевая рейка рано или поздно выходит из строя.
Подобный механизм присутствует в любых автомобилях, как оборудованных электро и гидроусилителем, так и без него.
Глуховатые звуки и удары могут ощущаться при езде по неровностям, а еще могут передаваться на руль.
Неисправность проявляется похожим образом и тогда, когда машина стоит на месте и осуществляется поворот рулевого колеса.
При повороте руля еще может наблюдаться значительно возросшее усилие.
Эти главные симптомы говорят о том, что необходим ремонт рулевой рейки и не важно, на какой марке автомобиля они появились ВАЗ 2110 или другой модели. Для определения состояния данного узла осуществляем следующее. Для определения состояния данного узла осуществляем следующее
Для определения состояния данного узла осуществляем следующее.
Возьмитесь за рулевой вал в том месте, где он стыкуется с рейкой.
Рывками покачайте его вверх и вниз. Если стук проявится, то это свидетельство того, что будет либо необходим ремонт корпуса рулевой рейки, либо возможной причиной стука может быть отсутствие смазки в так называемом игольчатом подшипнике.

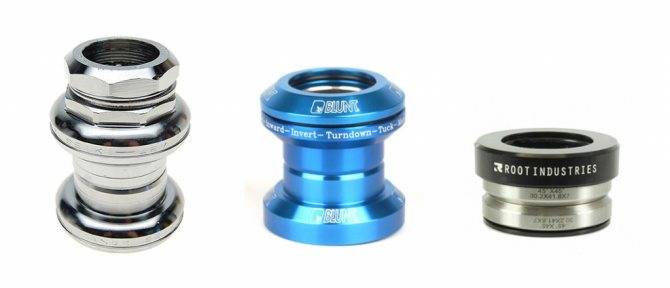

Виды рулевых
На самокатах встречаются три типа рулевых: резьбовые с чашками, безрезьбовые с чашками и интегрированные.
Резьбовая
Такая колонка состоит из двух чашек запрессованных в стакан, насыпных подшипников, верхней крышки с резьбой внутри и вилки с резьбой на штоке. Такие рулевые ставят на бюджетные самокаты, дешевые в цене, но плохо переносящие агрессивное катание: резьбовая компрессия постоянно раскручивается, а из-за устройства подшипника во внутрь колонки попадает гряз и вода.
Безрезьбовые
Не интегрированная
рулевая состоит из чашек, промышленных подшипников («пром»), верхнего и нижнего кольца качения и крышки.Интегрированная рулевая отличается тем, что чашки ей не нужны, подшипники устанавливаются прямо в стакан доски, имеющий контактный угол.
1 верхняя крышка 2 верхнее кольцо качения (анти-люфт) 3 верхний пром 4 нижний пром 5 нижнее кольцо качения
В интегрированных рулевых используются только промышленные подшипники. Такой тип надежнее насыпного, разбирать и смазывать его не надо, он закрыт сальниками, которые не дают смазки вымыться, а также лучше переносит ударные нагрузки.
На самокатах установился стандарт пром подшипников — диаметром 41,8мм — с углами 45°х45° как верхний так и нижний. Все доски с интегрированными стаканами и вилки адаптированны под него.
Подшипники в рулевой не разделяются по ABECам, от того от какого они производителя качество их не зависит.
Технические характеристики Honda XR 650L
Мотоцикл оснащен двигателем с рабочим объемом 644 кубических сантиметра. Система зажигания представлена электростартером, система питания — карбюратором. На 100 километров пути двигатель потребляет 5,5 литра, полный объем топливного бака — 10,6 литра с запасом 2,3 литра, что обеспечивает достаточную автономность эндуро и возможность проходить большие расстояния. Трансмиссия пятиступенчатая, механического типа, гидравлическая тормозная система с дисковыми механизмами отличается высокой эффективностью и быстрым срабатыванием. Жесткость подвески мотоцикла регулируется. Задняя подвеска оснащена моноамортизатором с полным ходом в 279 миллиметров.
Колесная база Honda XR 650 составляет 1455 миллиметров, снаряженная масса — 157 килограмм. Надежная ходовая часть позволяет эксплуатировать мотоцикл в сложных условиях.
Угол наклона и вынос
Чтобы поездка на велосипеде было комфортной, его нужно отрегулировать под ездока. Руль должен занимать такое положение, чтобы передвигающийся на велосипеде человек чувствовал себя удобно, не возникало лишнего сопротивления при встречном ветре, а при необходимости соблюдался скоростной режим. Для каждого типа велосипеда существует оптимальная высота руля, которая регулируется с помощью рулевой колонки и выноса руля. Вынос руля может быть регулированным или крепиться без регулировки. Для треков, гоночных и горных велосипедов высота руля может быть небольшой, что регулируется с помощью выноса
При низкой посадке руля увеличивается обтекаемость тело и аэродинамика, что чрезвычайно важно во время соревнований для увеличения скорости. Но в таких случаях нужна тренировка так как поездка в согнутом положении вызывает напряжение и боль в мышцах спины. Для неподготовленного человека это тяжело
Для неспешных прогулок по городу или загородных поездок такая функция не нужна. Достаточно будет такой высоты руля, при которой человек будет чувствовать тебя удобно, а его спина не будет болеть
Для неподготовленного человека это тяжело. Для неспешных прогулок по городу или загородных поездок такая функция не нужна. Достаточно будет такой высоты руля, при которой человек будет чувствовать тебя удобно, а его спина не будет болеть.
В процессе регулировки различают следующие варианты:
- Регулирование на одном уровне с седлом велосипеда, такое положение еще называют нулевым. Оно подходит для поездок с умеренной скоростью и для длительных поездок;
- Регулировка руля в положении, находящимся ниже уровня седла. Такая регулировка подходит для случаев, когда нужно создать обтекаемую форму и повысить аэродинамические свойства велосипеда;
- Высокое положение — руль находится выше седла.
Руль необходимо обязательно отцентровать, то есть выставить его так, чтобы он располагался перпендикулярно по отношению к переднему колесу. Регулировать положение выноса руля, рулевой колонки и самого руля нужно в тех случаях, когда байк долго не использовался, в начале сезона, после длительных поездок и высоких динамических нагрузок, а также после падений и столкновений.
Рулевой механизм и все его составные части обеспечивают маневренность велосипеда, а их исправность гарантирует безопасность водителя велосипеда. Чтобы не подвергать себя излишней опасности, нужно своевременно проводить техосмотр своего транспортного средства
Особенно важно проверять жизненно важные детали и узлы велосипеда, от которых непосредственно зависит жизнь и здоровье его владельца. К таким узлам относится и рулевой механизм. Если ваш велосипед снабжен регулируемой резьбовой рулевой колонкой, обязательно проверяйте прочность креплений и качество фиксации всех деталей
Вовремя проводите смазку и профилактический осмотр трансмиссионного узла, проверяйте состояние колёс, производитель регулировку рулевого механизма. Для ликвидации неполадок и мелкого ремонта всегда имейте с собой набор необходимых инструментов, ремкомплект для устранения повреждений велосипедных шин и т.п. Ухаживая за своим велосипедом, вы заботитесь о своем здоровье
Если ваш велосипед снабжен регулируемой резьбовой рулевой колонкой, обязательно проверяйте прочность креплений и качество фиксации всех деталей. Вовремя проводите смазку и профилактический осмотр трансмиссионного узла, проверяйте состояние колёс, производитель регулировку рулевого механизма. Для ликвидации неполадок и мелкого ремонта всегда имейте с собой набор необходимых инструментов, ремкомплект для устранения повреждений велосипедных шин и т.п. Ухаживая за своим велосипедом, вы заботитесь о своем здоровье.
[ВРемонте] Honda CBR 600 F4i. Вилка. Замена подшипников рулевой колонки
24243
1064
316
01:02:23
14.05.2019
Окончательное видео об обслуживании мотоцикла Honda CBR 600 F4i для заказчика. Обслуживание вилки. Сколько масла в вилку ? CBR 600 f4 – 475 гр. – 118мм до края CBR 600 f4i – 462 гр. – 116мм до края
Всем, кому помог ролик, Вы можете отблагодарить донатиком ????
Осмотры мотоциклов. Подбор мотоциклов. Помощь в приобретении. Отправка мотоциклов по всей России. Мотодиагностика
Выезжаем по адресу, оцениваем, смотрим мото-технику, документы, анализируем недостатки. Получаем от Вас деньги, проводим всю документацию (ДКП), отправляем мотоциклы в Ваш город. Цены на услуги с отзывами VK ???? Мы в Инстаграме ???? Канал про Мото Экип – ???? Я в соцсетях. ???? ???? второй канал про всё! ????
Регулировка рулевой колонки и возможные поломки механизма
Ремонт и регулировка рулевой колонки – не слишком сложная процедура, поэтому может осуществляться и самостоятельно. Для того чтобы отрегулировать положение руля, необходимо нажать на рычаг специального фиксатора, затем устанавливаете баранку в удобном для вас положении и отпускаете рычаг. Таким образом, баранка останется в нужном положении.
Автоматическая регулировка обеспечивается электронным устройством, которое, запомнив все настройки, воссоздает их, как только в авто сел водитель. При этом, когда вам необходимо выйти или зайти, происходит автоматическое отодвигание баранки. Обязательно помните, что регулировку нельзя осуществлять во время движения транспортного средства, так как это может привести к потере управления авто и стать причиной аварии. Установив рулевое колесо в нужном положении, обязательно проверьте, насколько надежно закреплен рычаг.
Главным тревожным моментом может послужить стук в рулевой колонке. Это может свидетельствовать о возможных деформациях обшивки и облицовочных панелей, а также о том, что некоторые части блока переключателя пришли в негодность. Люфт рулевой колонки в плоскости говорит о том, что некоторые элементы кронштейна ослабли либо вообще износились. Об ослаблении же шлицевых соединений свидетельствует осевой люфт.
Проверка и замена подшипника рулевой колонки — приступим
01 — Освободить подшипник рулевой колонки
Большую часть времени, необходимого для завершения этого ремонта, уходит на снятие подшипника рулевой колонки. Для этого есть две возможности: либо демонтировать все компоненты по частям (переднее колесо, тормозная система, вилочные рычаги, руль, возможно, обтекатель, инструменты и т. Д.), Либо оставить различные модули в собранном виде; второе решение экономит несколько рабочих шагов. Удалите, например
руль, не откручивая различные компоненты; Осторожно отложите его вместе с тросами, любыми инструментами, тросами Боудена и всей тормозной системой. Оставьте бачок с тормозной жидкостью в вертикальном положении, чтобы вам не приходилось открывать тормозную систему в любое время, что предотвратит выпуск воздуха. Независимо от того, какой метод вы выберете, мы всегда рекомендуем снимать бак, чтобы избежать царапин и вмятин

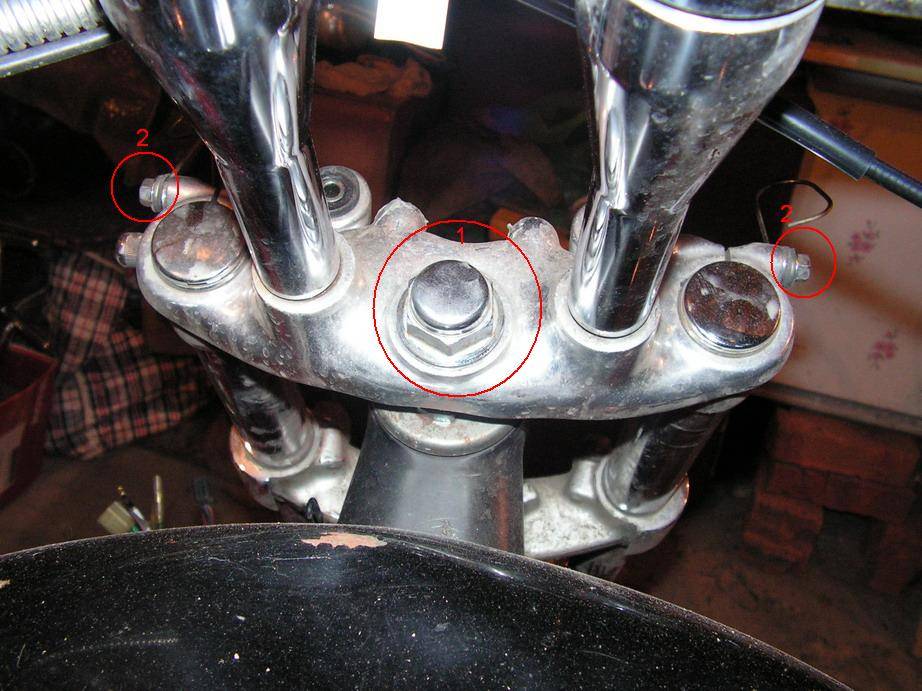

Отвинтите центральный тройной зажимной винт, пока трубки вилки еще на месте; Таким образом, вы можете использовать ограничитель поворота между нижним тройным деревом и рамой
Независимо от того, какой метод вы выберете, мы всегда рекомендуем снимать бак, чтобы избежать царапин и вмятин. Отвинтите центральный тройной зажимной винт, пока трубки вилки еще на месте; Таким образом, вы можете использовать ограничитель поворота между нижним тройным деревом и рамой.

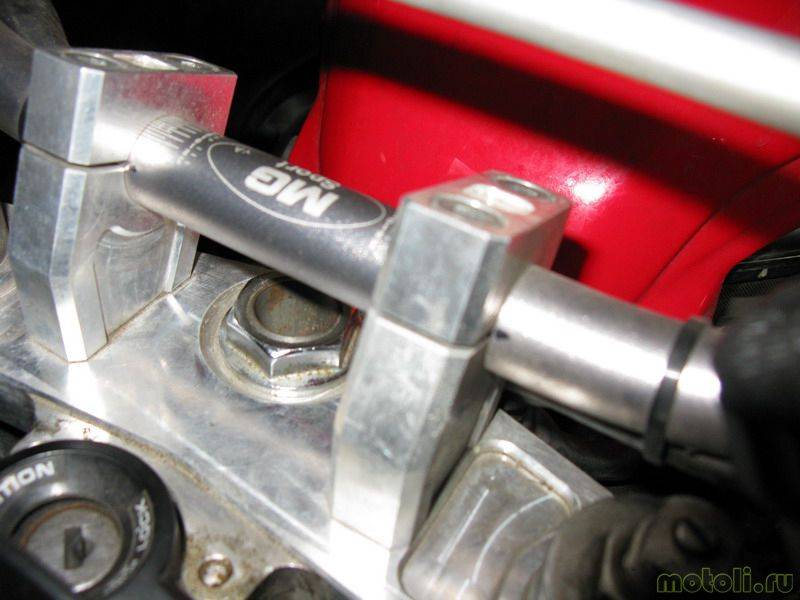

02 — Снимите верхний тройной зажим
Когда на кроне рамы останутся только два тройных дерева, вы можете удалить центральную гайку с верхнего тройного дерева. Затем снимите верхний тройной зажим, чтобы хорошо видеть регулировочную гайку.

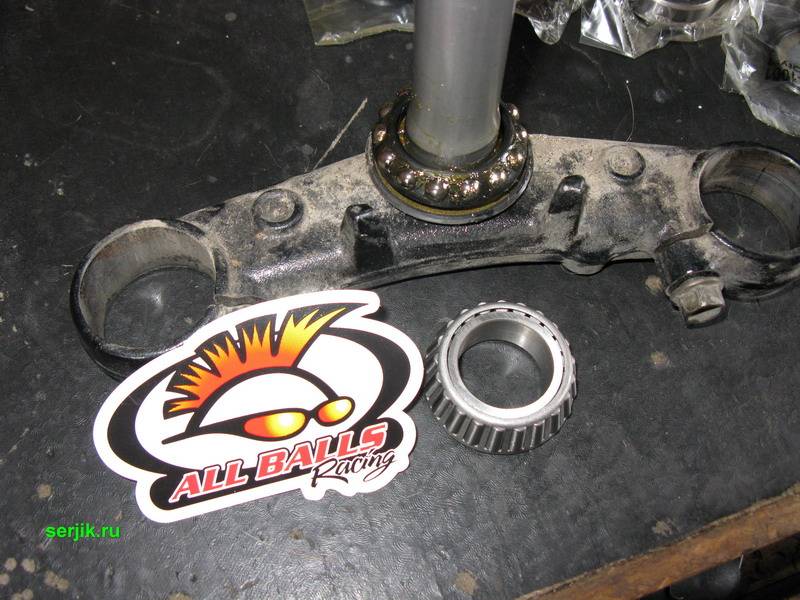

03 — Убрать тройное дерево снизу
Отвинтите регулировочную гайку с помощью крючкового ключа, удерживая нижний тройной зажим свободной рукой, чтобы он не упал на землю. Если у вас еще нет конического роликоподшипника, сняв тройное дерево снизу, на вас упадут различные шарики нижнего подшипника.
Модификации
За все время существования модели выпускалось несколько модификаций мотоцикла, отличавшихся друг от друга незначительными изменениями технической составляющей и расцветкой кузова. Специально для внутреннего рынка Японии выпускалась дорожная версия XR 650, оснащавшаяся универсальной резиной, указателями поворотов и электростартером. Подобные модели вышли ограниченной серией и очень быстро были раскуплены мотолюбителями.
Основными считают две модификации мотоцикла:
- Выпущенная в 1992 году версия XR 650 L для дорог общего пользования. Обладает стальной рамой, двигателем с системой воздушного охлаждения, подвесками марки Showa, электростартером и топливным баком объемом 11 литров. Снаряженная масса модели — 157 килограмм.
- Производившаяся с 2000 по 2007 год спортивная версия Honda XR 650 R. Комплектовалась алюминиевой рамой, двигателем с жидкостной системой охлаждения (появилась в 2005 году), десятилитровым топливным баком, подвесками Kayaba и кик-стартером. Снаряженная масса варьировалась от 142 до 144 килограмм.
С 2012 года и по сегодняшний день специально для рынков США выпускается и официально продается только модификация Honda XR 650 L. Модели с пробегом по России можно приобрести на вторичном рынке за 170 тысяч рублей минимум.
Ремонт подшипника рулевой колонки скутера
Однако такое конструктивное решение практически не влияет на работу руля и переднего колеса скутера. Когда подшипники новые — руль поворачивается при малейшем движении скутериста, обеспечивая идеальную управляемость транспортным средством. Но с течением времени при интенсивной эксплуатации подшипники рулевой колонки изнашиваются, что приводит к появлению люфта, а потом и подклиниванию руля скутера.
Определение неполадок и регулировка подшипников
Чтобы определить наличие люфта нужно:
- установить скутер на основную подножку, подложив под нее широкую доску или кирпич;
- приподнять переднее колесо, чтобы оно оторвалось от земли;
- взяться за низ передней вилки обеими руками;
- покачать колесо по ходу движения скутера вперед — назад и вправо — влево.
Если детали рулевой колонки исправны и не изношены — люфта быть не должно. В случае обнаружения даже незначительного люфта следует принимать меры по его устранению. Для начала нужно попытаться устранить люфт с помощью регулировки подшипников.
Для устранения люфта рулевой колонки необходимо:
- снять передний обвес скутера для обеспечения доступа к системе;
- отпустить контрагайку с помощью рожкового ключа;
- подтягивать ключом регулировочную гайку, проворачивая при этом руль влево — вправо.
Если на каком-то этапе регулировки стало ощущаться заедание руля — подшипники (или один из них) пришли в негодность. Если же движения стали немного трудными — следует немного отпустить регулировочную гайку. В идеале руль должен реагировать на малейшее движение руки, свободно, но без люфта. После регулировки нужно закрутить контрагайку.
Разборка и ремонт подшипника рулевой колонки
Разборку рулевой колонки скутера следует проводить на ровной чистой площадке, предварительно приготовив несколько емкостей для складывания шариков. Так же необходимо запастись чистой ветошью и ремонтными ключами для скутера.
При ремонте или замене подшипников колонки руля нужно:
- установить скутер на основную подножку, подложив под нее кирпич;
- приподнять переднее колесо, чтобы оно не касалось пола;
- снять передний обвес скутера, закрывающий верхнюю часть рулевой колонки;
- демонтировать тормозной механизм переднего колеса, сняв суппорт или отсоединив тросик (в зависимости от вида тормоза);
- снять переднее колесо;
- открутить болты крепления руля;
- отсоединить руль с приборной панелью и убрать его в сторону;
- открутить контрагайку;
- окрутить регулировочную гайку подшипников;
- снять крышку верхнего подшипника;
- демонтировать обойму подшипника (если шарики находятся в ней);
- аккуратно вынуть вилку, не допуская рассыпания шариков (если они насыпные);
- демонтировать нижний подшипник.
Замена подшипников и сборка рулевой колонки
После этого необходимо тщательно протереть детали системы, и осмотреть обоймы и шарики на предмет повреждений и износа. Если насыпные шарики не имеют видимых деформаций, потертостей и других механических повреждений — их можно использовать повторно. Если же их состояние не внушает доверия — необходимо заменить их новыми. Перед установкой нижнего подшипника поверхности, соприкасающиеся с ним необходимо смазать специальной пластичной смазкой для подшипников, смазать сам подшипник (если он в обойме) или шарики (если обоймы нет). Насыпные шарики следует установить по кругу на смазку так, чтобы они не рассыпались при возвращении вилки на место.
После этого нужно:
- аккуратно установить вилку, чтобы не нарушить выставленных по кругу шариков;
- проверить правильность установки деталей нижнего и верхнего подшипников;
- закрутить регулировочную гайку, правильно настроив систему подшипников;
- закрутить контрагайку;
- присоединить и прикрутить на место руль;
- проверить четкость настройки системы рулевой колонки;
- произвести монтаж переднего колеса;
- присоединить элементы тормозной системы;
- провести пробный заезд на скутере.
Если руль послушен и реагирует на движение рук скутериста, нет заедания и люфта — значит ремонт и настройка произведены правильно. Если движения руля Затруднены — следует отпустить контрагайку и отрегулировать подшипники снова. После удачного пробного заезда можно крепить элементы обвеса на место — ремонт удался!
Источник
Как заменить подшипник вилки велосипеда самостоятельно?
Управление движением велосипеда осуществляется за счет рулевой колонки. Давайте подробно разберемся, из чего состоит это устройство, чтобы уверенно сделать качественное обслуживание, и, возможно, замену каких-либо изношенных элементов.
Чтобы установить и заменить любую деталь в рулевой колонке, не требуется особых профессиональных навыков и знаний. Вам нужно только разобраться, как устроен данный механизм. Иногда для того, чтобы сделать ремонт, вам нужно всего лишь затянуть несколько болтов.
Бывают случаи, когда необходимо разобрать устройство и заменить несколько деталей. Возможно, это будет сломанный подшипник. Часто его называют подшипником вилки.
Как происходит установка рулевой колонки методом запрессовки?
Подавляющее большинство рулевых колонок устанавливается или сопрягается с рамой методом так называемой запрессовки. Что он из себя представляет? Запрессовка – это способ совмещения/сопряжения деталей друг с другом “в натяг”, воздействуя на них с определённым равномерным внешним давлением. В результате правильной запрессовки обеспечивается надёжная работа всего механизма или узла в совокупности.
Рулевая колонка велосипеда чаще всего устанавливается в раму именно таким методом. Многие велосипедисты ошибочно полагают, что для проведения такой непростой процедуры достаточно воспользоваться молотком и “через деревяшку” буквально забить чашки рулевой в стакан рамы. Этот подход в корне неверный, так как при малейшей ошибке может стоит рамы (стакан может треснуть), или же повредить саму рулевую колонку, или же привести к неправильной установке и дальнейшему функционированию этого компонента. Для грамотной установки рулевой колонки велосипеда на своё законное место существует специальный инструмент под названием пресс рулевой колонки, представляющий собой стержень с двухсторонними насадками, которые упираются в чашки рулевой колонки с двух сторон стакана и равномерно, ровно и соосно утапливают чашки рулевой внутрь.
Инструмент достаточно редкий в обиходе и досадно дорогостоящий, но при этом крайне необходимый для всех, кто хочет гарантировать правильность и долговечность рулевого механизма.
