Карбюратор pz30 с ускорительным насосом установка
На новом мотоцикле после покупки был целый ряд проблем с карбюратором. 1. Нестабильный ХХ, мотоцикл мог заглохнуть на светофоре (повышение оборотов ХХ эту проблему не решала) 2. Провал при разгоне 3. При сбросе газа обороты «подвисали» (подсоса воздуха не было)
В интернете многие дают совет приподнять иглу на одно деление и якобы это решит все проблемы, скажу сразу это бред и настройка карбюратора это немного более сложный процесс чем просто поднять иглу. Так же многие пишут, что карбюратор PZ30 в принципе очень плохой и от него нормальной работы не добиться, а если хочешь убрать провалы, то тут поможет только ускорительный насос, и это тоже не правда. Надеюсь, данный пост кому-то поможет решить его проблемы с карбюратором и не потратить зря деньги на другой карбюратор, который тоже все равно придется настраивать.
В стоке на мотоцикле Racer Ranger 200 в карбюратор установлен ГТЖ (Главный Топливный Жиклер) на 102 и жиклер ХХ (Холостого Хода) на 40. Для мотора объемом 200 кубиков 102 ГТЖ это мало поэтому его сразу стоит заменить на 110 ГТЖ, жиклер ХХ можно оставить 40. Перед тем как заниматься настройкой карбюратора сначала стоит отрегулировать клапана и убедится, что воздушный фильтр не забит и нету подсоса воздуха там, где его быть не должно. Иглу выставляем в среднее положение. Теперь прогреваем мотор до рабочей температуры и приступаем к самой регулировке. Винт качества закручиваем до упора и откручиваем на 1 оборот. Винтом количества выставляем минимальный холостой ход при котором мотор не глохнет, потом выкручиваем винт качества смеси до увеличения оборотов, далее сбавляем обороты витом количества и снова выкручивай винт качества смеси пока не поднимутся обороты. Эту процедуру проделываешь пока мотоцикл не начнет глохнуть от слишком сильно открученного винта качества. Далее закручиваем винт качества до такого состояния, при котором обороты максимальные (при минимально выкрученном винте количества).
Устройство карбюратора
Сегодня существует множество различных моделей карбюратора, в их числе, изображенный на фото вверху. Устройство это служит для приготовления и подачи смеси из воздуха и бензина в двигатель. Однако во всех карбюраторных двигателях, которые используются в отечественных и даже импортных автомобилях, есть возможность уменьшить расход бензина и сделать любой карбюратор немного более экономичным. Инструкция по повышению экономичности:
Даже простейший карбюратор имеет в конструкции: дроссельную заслонку, диффузор, поплавковую камеру с поплавком, жиклёр с распылителем Бензин поступает по магистрали из бака в поплавковую камеру В этой камере располагается латунный поплавок (он пустотелый) и на него опирается запорная игла Если уровень бензина в камере доходит до определенного уровня, тогда поплавок всплывает, давит на иглу, заставляя перекрыть подающую трубку, и после этого подача бензина в карбюратор останавливается Когда двигатель работает, горючее расходуется, и соответственно его уровень внутри камере понижается, при этом поплавок опускается, перестает воздействовать на иглу и игла снова открывает трубу, возобновляя подачу топлива Благодаря работе такой системы внутри поплавковой камеры поддерживается необходимый уровень горючего, что очень важно, чтобы правильно работал мотор и для регулирования расхода бензина Чтобы снизить расход бензина своими руками на автомобиле, имеющем карбюраторный тип двигателя, вам необходимо будет приобрести в магазине специализирующемся на автомобильных запасных частях, специальный ремкомплект, в котором размер жиклеров будет меньше, чем имеются в стандартном карбюраторе При этом, цена ремкомплекта на отечественный автомобиль как правило, будет на порядок ниже, чем на импортный Топливный жиклер предназначен для того, чтобы подавать бензин в распылитель из поплавковой камеры При этом количество подаваемого топлива зависит напрямую от типа этого жиклёра, а точнее от его размера и формы А, следовательно, чем меньше у вас объём мотора, на который был рассчитан жиклёр, значит, тем меньше бензина будет поступать через него в распылитель, а это значит, что и расход его будет меньше Поэтому, чтобы снизить расход в карбюраторе, вам достаточно будет приобрести ремкомплект с подходящими жиклерами, однако рассчитанными на сниженный объем двигателя Например, на карбюратор ваз 21011, рассчитанный на объем мотора 1.3 литра вам необходимо будет приобрести ремкомплект для Таврии. Объём двигателя, у которой, 1.1 литра После приобретения подходящего ремкомплекта, снимаете карбюратор и разбираете его Меняете его стандартные жиклеры, на новые отверстия которых, рассчитаны для двигателя меньшего объема Затем собираете карбюратор и возвращаете его на место После правильной разборки и правильной сборки, а так же установки таких жиклеров расход бензина должен снизиться
Настройка вакуумного карбюратора своими руками
Шаг 1. Проверка ремня и резиновых прокладок
Перед началом настройки вакуумного карбюратора, необходимо убедиться, что ремень насоса вакуума и резиновые прокладки в хорошем состоянии. Если они изношены или повреждены, замените их.
Шаг 2. Очистка карбюратора
Для начала настройки необходимо очистить карбюратор от грязи и налета. Для этого нужно снять крышку и извлечь фильтр воздушной смеси. С помощью кисти и сжатого воздуха очистите карбюратор.
Шаг 3. Настройка регулятора вакуумного зазора
Регулятор вакуумного зазора отвечает за подачу воздуха в карбюратор. Для его настройки необходимо завести двигатель и дать ему прогреться. Затем, немного приоткройте регулятор зазора и слегка перекрутите его, чтобы наладить оптимальный поток воздуха.
Шаг 4. Проверка степени открытия дросселей
Дроссели отвечают за подачу топлива в карбюратор. Для проверки необходимо завести двигатель и постепенно увеличивать обороты. При этом необходимо проверить, достигла ли степень открытия дросселей максимального значения. Если нет, то необходимо настройку дросселей.
Шаг 5. Проверка на утечки
Для контроля утечек необходимо завести двигатель и перекрыть небольшой участок видео трубки, отвечающий за вакуум. Если двигатель продолжает работать, значит где-то есть утечка. Проверьте все места соединения на утечки и устраните их.
Правильная настройка вакуумного карбюратора позволит увеличить мощность двигателя, уменьшить расход топлива и увеличить срок службы.
В горах
Энциклопедия
Состав смеси, производимой карбюратором, зависит также от барометрического давления. Это хорошо известно каждому, кто ездил в горах,— с подъемом быстро падает мощность двигателя. Почему? Во-первых, из-за уменьшения плотности воздуха снижается весовой заряд свежей смеси в цилиндре; во-вторых, сама эта смесь становится чересчур богатой. По данным, приведенным в литературе, с подъемом на высоту смесь обогащается примерно на 6 процентов на каждую тысячу метров. Двигаясь вверх по горной дороге, нужно время от времени изменять регулировку карбюратора. Большая часть карбюраторов не имеет специальных высотных корректоров, позволяющих в должной мере обеднять смесь,— регулировке поддаются лишь режимы частичных нагрузок (опусканием дозирующей иглы) и холостого хода (винтом качества). Возможность замены главного жиклера мы не рассматриваем, так как почти для всех карбюраторов эта работа слишком трудоемкая. Таким образом, при полном открытии дроссельного золотника на больших высотах смесь будет переобогащенной — об этом нужно помнить, особенно когда из-за нехватки мощности то и дело хочется дать побольше «газа». Совершенно недопустима перегрузка двигателя на малых оборотах, так как попытка увеличить скорость открытием дроссельной заслонки приводит к еще большему падению мощности, перебоям в работе или даже остановке мотора. При пуске горячего двигателя нужно помнить, что смесь очень богатая, и во избежание серьезных неприятностей на это время лучше забыть о существовании утолителя. Не ищите лишних приключений, в горах их и так бывает достаточно.
Начало движения в условиях крутого подъема и недостатка мощности не менее сложный момент. Иногда нужно помочь мотору, подталкивая мотоцикл, и одновременно подобрать положение золотника, при котором мотор удовлетворительно тянет и не «захлебывается». В седло лучше сесть на ходу, не теряя скорости, которая и без того мала.
Не все горные дороги пролегают в поднебесье. Порой и на небольших высотах они требуют от мотоциклистов определенных навыков. Очень часто мотоциклетным «асам», приехавшим из равнинных районов, приходится здесь трудно. Просчет следует за просчетом. Частенько ошибаются в оценке крутизны подъема или спуска на перевальных участках, случается, не улавливают момент, когда подъем заканчивается и начинается спуск. Высокий темп движения и крутые закрытые повороты только усугубляют эти ошибки, причину которых, видимо, следует искать в отсутствии привычного «горизонта» перед глазами водителя. В горах его нет. Например, горный хребет гигантской стеной встающий впереди, иногда вызывает иллюзию более крутого спуска, чем он есть на самом деле. Более того, фактически в этот момент дорога может идти даже на подъем. Отсюда нелепые ошибки в выборе нужной передачи: когда двигатель запротестует и, перегруженный, начнет терять обороты, водитель спохватится и… машинально, по привычке, прибавит «газ»! Обычно сразу за этим начинаются перебои в работе, ибо при чрезмерно низких оборотах увеличение газа ничего не дает. Ведь если двигатель перегружен, но дроссельный золотник открыт частично, то скорость воздуха над распылителем еще может быть достаточна для нормального распыления бензина (воздух проходит через сравнительно узкую щель). Хотя мощность и невелика — это еще не «провал». А вот если вместо того, чтобы переключить передачу, пытаются увеличить тяговое усилие мотоцикла добавлением «газа», мощность быстро падает. То, что при этом происходит в карбюраторе, даже отдаленно не напоминает его нормальную работу. С одной стороны, уменьшившееся разрежение ухудшает условия работы распылителя и всей дозирующей системы, с другой — малая скорость воздуха ухудшает его смешивание с топливом, которое теперь попадает в двигатель в самом разнообразном виде — от паров до крупных капель. Какая фактически при этом в цилиндре смесь — богатая ли, бедная ли,— пусть читатель сам решит. Да и смесь ли это вообще?
Во избежание подобных головоломок рекомендуется своевременно переключать передачи, не допуская перегрузки двигателя. И карбюратор не подведет вас!
Э.Коноп, инженер
1972N03P19-21, 1972N04P14-16

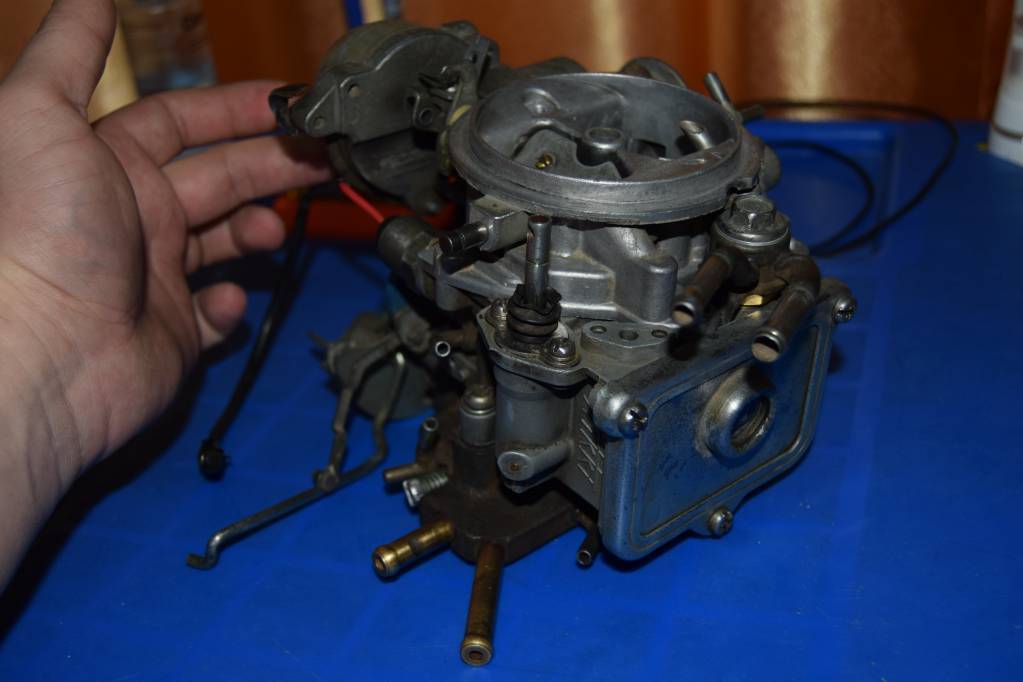

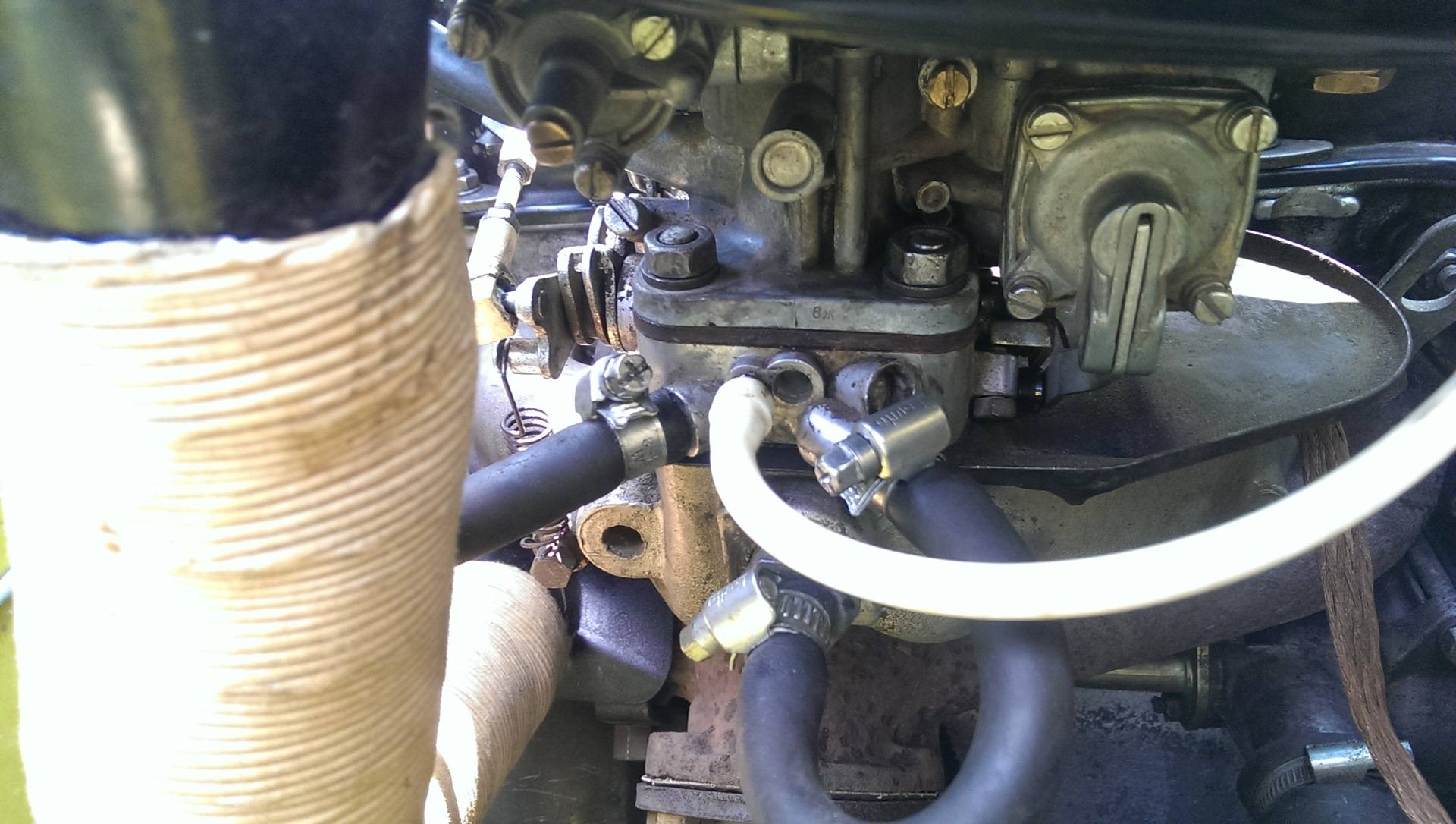

Настройка карбюратора «Pierburg 2Е»
Условия эксплуатации карбюраторов этой модели, как и большинства других аналогичных устройств, не предъявляют особых требований по уходу за ним. Единственный вид работ, который нужно выполнять с определённой периодичностью, указанной в руководстве пользователя, – промывать карбюратор и продувать жиклёры сжатым воздухом.
Внешне Pierburg 2Е выглядит достаточно устрашающе, но отрегулировать карбюратор любой модификации и не так уж сложно, хотя это заведомо сложней, чем в случае с карбюраторами, устанавливаемыми на отечественные автомобили.
Единственное требование – работать максимально аккуратно, чтобы не повредить резьбу и не допустить попадание в отверстия мусора.

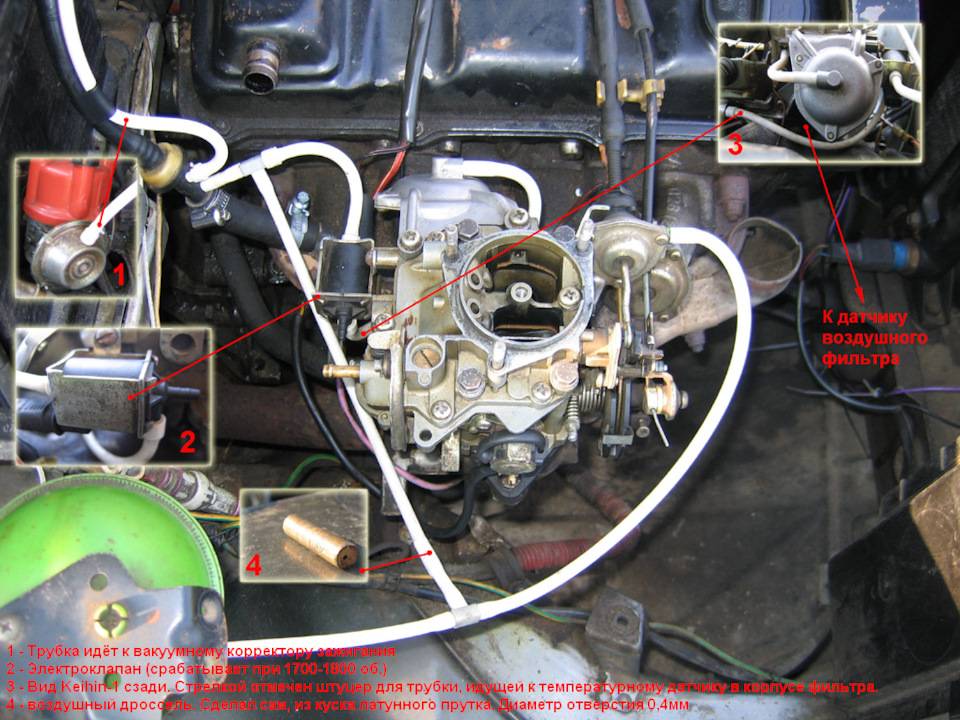

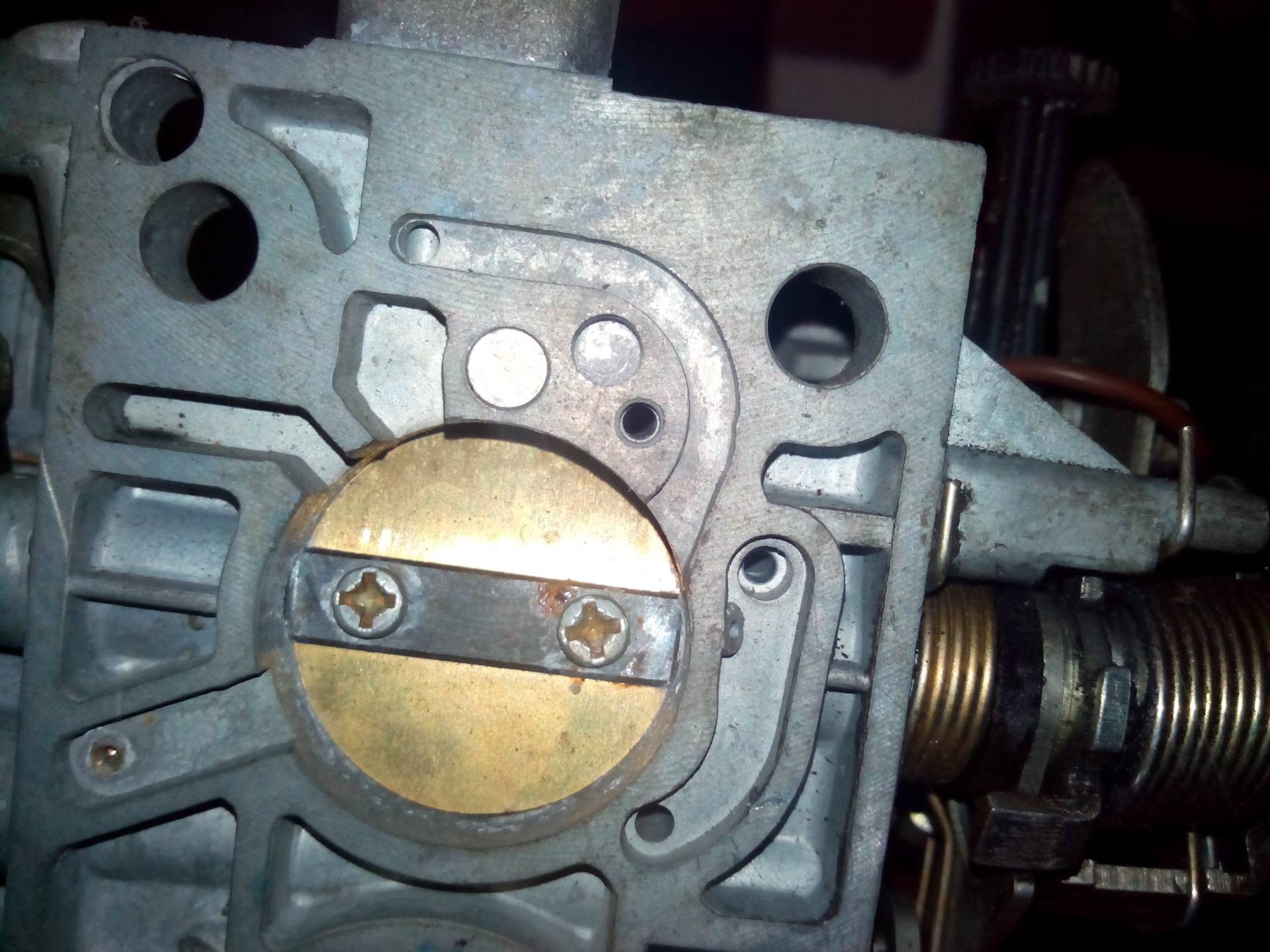

Больше всего сложностей возникает из-за системы холостого хода – здесь она имеет прямую связь с термоприводом заслонок, позволяющих автоматически изменять обороты ХХ мотора, реагируя на температуру антифриза.
При нормальной работоспособности «Pierburg 2Е» регулировка ХХ осуществляется очень просто, подкручиванием винта количества и качества смеси. Но если карбюратор барахлит, обороты «гуляют», то заставить его вернуться в номинальный режим работы могут такие меры, как проточка стыков или полирование диффузоров, но это достаточно ответственные операции, которые выполнять самостоятельно не рекомендуется.
Можно попробовать заменить жиклёры, однако имеющиеся в продаже ремкомплекты укомплектованы слабо, и из-за редкости немецких карбюраторов найти жиклёры недостающих диаметров – задача архисложная.
При выполнении регулировки карбюратора «Pierburg 2Е» особенно щепетильно нужно отнестись к настройке ускорительного насоса, оказывающего значительное влияние на работу двигателя в разных режимах
Нужно стараться отрегулировать его таким образом, чтобы обеспечить максимально долгое распыление топлива, что позволит намного резче раскручивать обороты, а это важно для карбюраторных моторов
Опытные автовладельца утверждают, что некоторые жиклёры Pierburg 2Е совместимы с отечественной классикой. Так, в первой камере размер жиклёра – 110, во второй – 127. В ремкомплектах для классики выбор жиклёров обширен – от 107 до 130 мм, так что подобрать дефицитный жиклёр всё-таки можно.
Хотя «Pierburg» считается очень надёжным устройством, со временем и у него могут возникнуть проблемы. Рассмотрим чаще других встречающиеся неполадки.
Плавающие обороты ХХ на непрогретом двигателе
Когда после холодного пуска обороты не превышают 1500, и впоследствии уменьшаются до 900, при этом выхлоп чёрного цвета – скорее всего, причина заключается в неисправности пневмопривода ВЗ. Обычно рвётся резиновая мембрана или нарушается регулировка привода. Привод регулируют заново или меняют на новый. Стоимость стартует от 1000 рублей и зависит от его состояния.
Сброс высоких оборотов при прогреве не происходит
Причина, как и в предыдущем случае, может заключаться в неправильной работе пневмопривода ВЗ. Проблема решается заменой неисправной детали.
Как регулировать «Pierburg»
Единственная доступная регулировка – холостого хода. Выполнять процедуру следует на горячем моторе. Если проигнорировать эту рекомендацию, впоследствии на холостом ходу на прогретом силовом агрегате будут возникать провалы.
Осуществлять регулировку холостого хода на двухкамерном карбюраторе «Pierburg 2Е» нужно при отсоединённом патрубке вентиляции кратера.
Последовательность действий следующая:
- добиваются стабильной работы мотора, регулируя обороты винтом количества;
- винтом качества увеличиваем обороты до максимального значения;
- когда они перестанут увеличиваться, прекращаем вращать винт качества;
- теперь снова переходим к винту количества и добиваемся падения оборотов до номинальных для режима холостого хода.
Некоторые эксперты рекомендуют подкручивать винт качества, пока двигатель будет работать без перебоев – это делается для обеднения смеси с целью экономии горючего.
После выполнения регулировки сделайте тестовый заезд, и если работа мотора вас по-прежнему не удовлетворит, можно попытаться выполнить настройку повторно. По сравнению с карбюраторами «Солекс» Pierburg 2Е считаются более капризными в настройке, и обычно даже у профессионалов не всегда получается выполнить регулировку с первого раза.
Как видим, регулировка немецкого двухкамерного карбюратора несложна, поскольку касается только работы мотора на холостом ходу. Все остальные проблемы самостоятельно решить вряд ли удастся, учитывая редкость этих устройств.
Источник
Ускорительный насос карбюратора
05.02.2011
Все описанные выше системы обеспечивают работу двигателя в стационарных условиях, когда режимы работы не изменяются, или изменяются плавно. При резких нажатиях на педаль «газа» условия подачи топлива совсем иные. Дело в том, что топливо поступает в цилиндры двигателя испаренным лишь частично. Некоторая его часть движется по впускной трубе в виде жидкой пленки, испаряясь от тепла, подведенного к впускной трубе от охлаждающей жидкости, циркулирующей в специальной рубашке в нижней части впускной трубы. Движется пленка медленно и окончательное испарение может происходить уже в цилиндрах двигателя. При резком изменении положения дросселя воздух почти мгновенно принимает новое состояние и достигает цилиндров, чего нельзя сказать про топливо. Та его часть, которая заключена в пленке, не может также быстро дойти до цилиндров, что вызывает некоторое запаздывание — «провал» при резком открытии дросселей. Он усугубляется тем, что при открытии дросселей разрежение во впускной трубе падает, а вместе с тем ухудшаются условия испарения бензина.
Для устранения неприятного «провала» при разгонах на карбюраторах устанавливаются так называемые ускорительные насосы — устройства, подающие дополнительное топливо только при резких открытиях дросселя. Конечно, оно тоже во многом превратится в топливную пленку, но за счет большего количества бензина «провал» удается сгладить.
Рис.12. Схема экономайзера и ускорительного насоса: 1 — планка привода; 2 — поршень ускорительного насоса; 3 — приводной рычаг с роликом; 4 — тяга; 5 — распылитель ускорительного насоса; 6 — распылитель экономайзера; 7 — нагнетательный клапан; 8 — канал подачи топлива ускорительного насоса; 9 — капал подачи топлива экономайзера; 10 — рычаг дросселя; 11 — впускной клапан; 12 — клапан экономайзера; 13 — нажимной шток экономайзера; 14 — направляющий шток
На карбюраторах К-126 применен механический ускорительный насос поршневого типа, подающий топливо в обе камеры карбюратора независимо от расхода воздуха (рис.12). В нем имеется поршень 2, перемещающийся в камере нагнетания, и два клапана — впускной 11 и нагнетательный 7, расположенный перед блоком распылителей. Поршень закреплен на общей планке 1 вместе с нажимным штоком экономайзера. Перемещение поршня вверх на ходе всасывания (при закрытии дросселя) происходит под действием возвратной пружины, а при открытии дросселя планка с поршнем опускается вниз под действием рычага 3, приводимого тягой 4 от рычага дросселя 10. В первых конструкциях К-126 поршень не имел специального уплотнения и при работе имел неизбежные утечки. Современный поршень имеет резиновую уплотнительную манжету, полностью изолирующую полость нагнетания.
На ходе всасывания под действием пружины поршень 2 поднимается и увеличивает объем полости нагнетания. Бензин из поплавковой камеры через впускной клапан 11 беспрепятственно проходит в камеру нагнетания. Нагнетательный клапан 7 перед распылителем при этом закрывается и не пропускает внутрь камеры нагнетания воздух.
При резком повороте рычага привода дросселя 10 тяга 4 поворачивает на оси рычаг 3 с роликом, который нажимает планку 1 с поршнем 2. Поскольку поршень связан с планкой через пружину, то в первые моменты происходит не перемещение диафрагмы, а только сжатие пружины под планкой, поскольку бензин, заполняющий камеру, не может ее быстро покинуть. Далее уже сжатая пружина поршня начинает выдавливать бензин из нагнетательной камеры к распылителю 5. Нагнетательный клапан не препятствует этому, а впускной 11 блокирует возможную утечку топлива обратно в поплавковую камеру.
Впрыск, таким образом, определяется пружиной поршня, которая должна, как минимум, преодолеть трение поршня и его манжеты о стенки камеры нагнетания. За вычетом этого усилия пружина определяет давление впрыскивания и реализует продолженный впрыск топлива в течение 12 секунд. Впрыск оканчивается при опускании поршня на дно камеры нагнетания. Дальнейшее перемещение планки только сжимает пружину.
Рубрики: Карбюратор К-126, К-135
Ранее Карбюратор К-126, К-135. Экономайзер
Позже Карбюратор К-126 пусковое устройство
Настраиваем вакуумный карбюратор
Шаг 1: Очистка карбюратора
Перед началом настройки карбюратора обязательно очистите его от грязи и налета. Для этого разберите карбюратор, промойте все детали в чистом бензине и высушите их.
Шаг 2: Проверка действия полного хода дросселя
Убедитесь, что дроссель работает корректно и полностью закрывается и открывается. Если есть проблемы с полным ходом дросселя, то нужно провести его регулировку.
Шаг 3: Регулировка воздушно-топливной смеси
С помощью винта на карбюраторе можно регулировать воздушно-топливную смесь. Необходимо добиться равномерного холостого хода двигателя и отсутствия дыма из выхлопной трубы.
Шаг 4: Настройка скорости холостого хода
С помощью винта можно регулировать скорость холостого хода двигателя. Холостой ход должен быть максимально плавным, без резких колебаний. Подбирать его нужно в зависимости от модели двигателя.
Шаг 5: Проверка работы карбюратора
После всех настроек обязательно проверьте работу карбюратора на высоких оборотах. Двигатель не должен дымить, а мощность должна быть равномерной.
Переборка, чистка и регулировка карбюраторов Mikuni BST B316 CV мотоцикла BMW F650.
1. Снимаем карбюраторы. Для этого необходимо открутить и максимально отодвинуть эйрбокс, открутить хомуты патрубков карбюраторов, отсоединить тросы, забрызгать все хорошенечко ВДшкой, и аккуратно, но с силой выдрать карбы вбок.
Видим такую вот картину: Снизу:
Красным, соответственно, обозначены винты, которые надо открутить, чтобы снять нижние крышки.
Сверху, соответственно, как всегда, две крышки, которые закрывают диафрагмы.
2. Разбираем карбы. Снимаем верхние крышки и Вынимаем диафрагмы.
На каждой насчитали по шесть дырок Они попросту рассохлись.
Мембраны рассохлись и треснули, а произошло это не только от старости, но и, наверняка, оттого, что кто-то при чистке карбюраторов от души поливал их очистителем. Этого делать не надо.
Затем снимаем нижние крышки.
Выкручиваем и снимаем все жиклеры, осматриваем иглы и поплавки.
Если немного приоткрутить главный жиклер, а потом надавить на него чем-нибудь мягким, вроде обрезиненной рукоятки отвертки, верхняя часть с ложей для дозирующей иглы отщелкнется, и можно разобрать карбы до конца.
3. Перебираем карбюраторы с заменой всех деталей, особенно это касается запорной иглы текущего карбюратора, и устанавливаем новые диафрагмы.
Хорошенько все прочищаем от грязи очистителем карбюраторов, старые жиклеры, если устанавливаем обратно, продуваем под давлением. Заодно заменяем прокладки.
4. Собираем карбюраторы. В обратном порядке.
5. Регулируем качество. Как регулировать качество на одноцилиндровых двигателях с одним карбом, наверное, все знают. Откручиваем винт качества на 3-3,5 оборота, заводим мотоцикл, выставляем холостые обороты, а потом начинаем этот винт качества подкручивать в одну-в другую сторону, добиваясь увеличения оборотов. Добившись максимальных оборотов, опять регулируем обороты холостого хода — и вуаля, смесь наиболее оптимально отрегулирована, поскольку оптимальная смесь лучше сгорает, и вызывает рост холостых оборотов.
На четырехцилиндровых двигателях на слух такую регулировку произвести невозможно, а стрелочный тахометр в этом деле — не помощник, поэтому там другая технология.
У нашего пациента один цилиндр и два карба… Номинал винтов качества — 3,5 оборота, т.е. можно выставить по таким настройкам оба карбюратора, ездить и горя не знать. Но ведь всегда хочется, чтобы было лучше! Я попытался настроить ХХ на слух, с левым карбом у меня это благополучно получилось, с правым — не совсем, поэтому я просто выставил его на 3,5 оборота, в соответствии с мануалом.
В итоге. Как мне кажется, карбюраторы Mikuni BST B316 CV работают следующим образом. Они всегда работают вместе, но на низких оборотах основную нагрузку на себя принимает левый карб, а на высоких — правый. Иначе бы правый карб прекрасно регулировался на холостых. Но и при регулировке «по номиналу», под 3,5 оборота, все должно быть ок.
Все.
Альфа a и мощность
Карбюраторы мотоциклов ИЖ Юпитер-5, 4, 3 Большинство мотоциклистов знают, что для сгорания бензина в цилиндре двигателя нужно какое-то количество воздуха. И что смесь этого воздуха с бензином образуется в карбюраторе и бывает «нормальной», «богатой», «бедной». В то же время техника наших дней весьма надежна, и между мотоциклистом и карбюратором почти не бывает конфликтов. Многие ездят безмятежно, совершенно забыв о присутствии на мотоцикле такой «хитрой» вещи. А вот некоторым не везет. Капризы карбюратора заставляют их углубиться в теорию. Они-то уж усвоили, что для сгорания 1 кг бензина теоретически необходимо около 15 кг воздуха и что в действительности горючая смесь, поступающая в цилиндры двигателя, может, как назло, далеко не соответствовать этому идеальному случаю. То воздуха слишком мало, то вдруг много! На сколько? Попробуем и мы ответить на этот и ряд других вопросов, которые должны интересовать каждого, в особенности молодого мотоциклиста.
Прежде всего познакомимся с коэффициентом избытка воздуха а («альфа»). Это отношение количества воздуха, действительно поступившего в цилиндр, к теоретически необходимому для полного сгорания топлива. Смесь, у которой этот коэффициент равен единице, называют нормальной. Если же он меньше, то смесь богатая, а если больше — бедная. Но вот беда: оказывается, не всякая смесь бензина с воздухом воспламеняется от искры! Есть пределы. Им соответствуют наименьшее и наибольшее значения «альфы», при которых смесь еще способна воспламеняться. Для бензина при начальной температуре 0 градусов по Цельсию эти значения коэффициента избытка воздуха соответственно равны 0,53 и 1,23. Состав смеси, на которой работает двигатель при эксплуатации, лежит где-то в этих пределах, оказывая сильное влияние на его мощность, экономичность, температурный режим.
Люди молодые, как известно, любят быструю езду и стремятся поэтому в первую очередь «извлечь» наибольшую мощность из двигателя. Достигается она на обогащенных смесях, при коэффициенте избытка воздуха 0,8—0,9. Добившись желаемого — скорости, такой мотоциклист получает в придачу кучу, на первый взгляд, незримых, но на самом деле весьма и весьма ощутимых неприятностей. Неполноту сгорания смеси, плохую экономичность, ускоренное отложение нагара на деталях двигателя и в выпускной системе, а также ядовитое серо-голубое облако за спиной, насыщенное угарным газом, соединениями серы, окисью азота и т. п.
Между тем если отрегулировать карбюратор для получения обедненной смеси ( a = 1,1 —1,15), то сгорание станет более полным, экономичность наилучшей, к тому же уменьшатся дозы яда, выбрасываемого в атмосферу. Правда, несколько снизится мощность двигателя, но ведь дорожный мотоцикл большую часть времени используется с неполными нагрузками, а они требуют от мотора лишь части мощности, которую он способен развивать. Поэтому стоит отдать предпочтение обедненной смеси при повышенных значениях «альфы». Ясно, что для получения одной и той же мощности при коэффициенте избытка воздуха 1,15 придется дать больший «газ», чем при a =0,8. Но практически водители чувствуют эту разницу только при необходимости быстро увеличить скорость (обеднение смеси, снижая мощность, влияет и на динамику разгона).
Итак, если исходить из того, что для дорожного мотоцикла все же решающее значение имеет экономичность, сохранность двигателя, то при неполных нагрузках целесообразно обеднять смесь. Но об этом более подробно мы поговорим позже. А сейчас кратко об устройстве карбюратора.
Подготовка к настройке вакуумного карбюратора
Шаг 1: Очистка и инспекция
Перед началом настройки карбюратора необходимо осмотреть и очистить его от загрязнений и налета.
Внимательно проверьте состояние всех компонентов — убедитесь, что отверстия не забиты и пружины не сильно растянуты.
Подсказка: Для очистки можно использовать специальный карбюраторный очиститель.
Шаг 2: Проверка на утечки
Прежде чем начать настройку карбюратора, необходимо проверить его наличие утечек.
Для этого закройте клапан топливной системы и подключите вакуумный насос к соответствующему порту на карбюраторе.
Затем аккуратно воздействуйте на вакуумный насос, наблюдая за уровнем масла во внутреннем манометре.
- Если уровень масла не меняется, значит карбюратор тесен и имеет утечки в нерегулируемых местах.
- Если уровень масла меняется, проверьте патрубок и клапан на наличие утечек.
Подсказка: Не забудьте подписать пробки и клапан после их закрытия.
Общая проблематика смесеобразования
Общая проблема карбюраторов заключается в том, что скорость реакции двигателя на изменение положения дроссельной заслонки в действительности ограничена величиной разрежения, так как от нее зависит истечение топлива из главной дозирующей системы. В ранее рассмотренных конструкциях карбюраторов при резком открытии дросселя площадь сечения диффузора так же резко увеличивается. Однако это не приводит к одновременному резкому увеличению потребления воздуха двигателем, так как его обороты растут не столь быстро.
Получается, что расход воздуха не изменяется, а проходное сечение увеличивается — это ведет к уменьшению скорости потока и уменьшению разрежения. Другими словами, разрежение, за счет которого происходит истечение топлива из распылителя, уменьшается как раз в тот момент, когда подачу топлива надо увеличивать. Как следствие, из-за недостаточного разрежения часто приходится прикрывать дроссель для достижения требуемой динамики двигателя.
У карбюраторов, в которых сечение диффузора находится в прямой зависимости от положения ручки газа, обороты двигателя никак не влияют на смесеобразование. У карбюраторов с постоянным разрежением сечение диффузора и соответствующая подача топлива являются функциями не только открытия дросселя, но и оборотов двигателя. При такой конструкции карбюратора достигается оптимальная динамика работы двигателя, так как количество топлива всегда соответствует текущему количеству потребляемого воздуха.
Принцип регулировки карбюратора PZ30
Цель настройки — оптимизация потребления бензина, устойчивая работа двигателя на различных оборотах:
- Запас топлива в поплавковой камере создается путем выставления уровня погружения поплавков, расположенных на металлическом коромысле. Изгибая язычок крепления, необходимо добиться горизонтального положения, параллельно краю корпуса. Приподнятое состояние увеличит процент бензина, будет способствовать созданию обогащенной смеси. Утопленные поплавки уменьшат количество горючего, обеднят состав.
- Регулирование смеси на различных режимах силового агрегата.
Стабильный холостой ход, устойчивые малые обороты мотора определяют:
- положение винта качества,
- сечение отверстия в жиклере холостого хода.
Маркировка жиклера написана на корпусе крышки. Закручивание винта качества по часовой стрелке обедняет горючую смесь. Откручивание – обогащает.
На средних оборотах дроссельная заслонка передвигается в пределах 25% – 75% общего хода. Устойчивая работа создается положением иглы. На иглу с тупого конца нанесены пять кольцевых канавок. Шайба с пропилом, защелкнутая изначально в среднюю канавку, определяет вертикальное положение иглы. Для уменьшения топлива в смеси шайбу перемещают ближе к краю. Противоположный перенос обогащает.
Высокие обороты критичны к размеру жиклера. Изменение климатических показателей диктует замену жиклера. Параметры растут – жиклер следует уменьшать.
ЭКОНОСТАТ

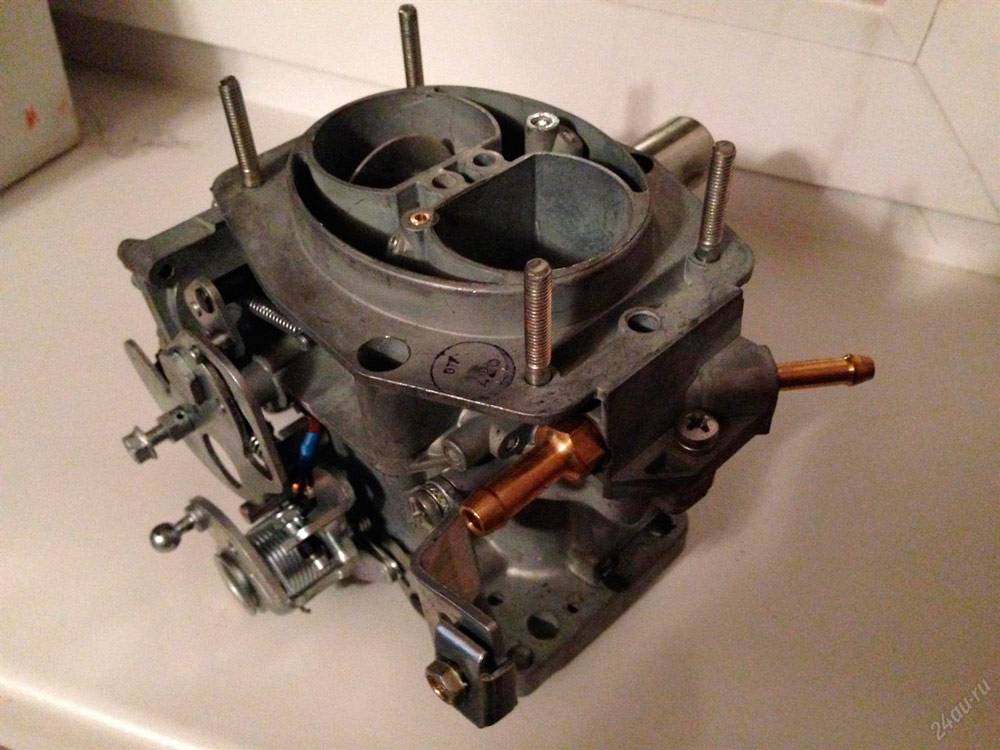

Ремонт и чистка карбюратора ВАЗ 2109 Эконостат обогащает горючую смесь, приготовляемую второй камерой при максимальном открытии дроссельной заслонки. Он выполнен в виде отдельного распылителя, представляющего собой наклонную трубку, расположенную в верхней части второй смесительной камеры. Выходное отверстие распылителя расположено вблизи центра камеры над отверстием малого диффузора. Топливо подводится к распылителю эконостата непосредственно из поплавковой камеры по трубке, на нижнем конце которой выполнен топливный жиклер. Трубка установлена в крышку карбюратора вертикально и доходит почти до дна поплавковой камеры. Каналы эконостата целиком размещены в крышке карбюратора. Поскольку распылитель эконостата находится в зоне невысокого разрежения, истечение топлива из него и соответственно необходимое обогащение горючей смеси начинается только при высокой частоте вращения коленчатого вала и при полностью открытых дроссельных заслонках, когда разрежение над диффузором второй камеры становится достаточным для отбора топлива из поплавковой камеры.
УСКОРИТЕЛЬНЫЙ НАСОС
Ускорительный насос диафрагменного типа с двумя распылителями, направленными в обе смесительные камеры. Корпус ускорительного насоса совмещен с корпусом карбюратора и закрыт крышкой с отверстием под телескопический подпружиненный толкатель диафрагмы. Ускорительный насос приводится в действие от кулачка, установленного на оси дроссельной заслонки первой камеры. При нажатии педали «газа» кулачок, повора- чиваясь вместе с осью дроссельной зослонки, воздействует на профильный конец рычага привода насоса. Другой конец рычага при этом нажимает толкатель диафрагмы. Распылитель насоса выполнен в виде двух тонких трубок с калибровочными отверстиями на концах, соединенных вместе общим корпусом. Он установлен в конце вертикального канала корпуса карбюратора. Соединение уплотнено резиновым кольцом, надетым на корпус распылителя. От смещения распылитель удерживается крышкой карбюратора. В корпусе распылителя установлен шариковый нагнетательный клапан. Обратный (всасывающий) клапан запрессован в нижнюю часть вертикального канала. В этот канал топливо поступает через отверстие в боковой стенке поплавковой камеры. Концы трубок распылителя ускорительного насоса направлены в промежутки между стенками малого и большого диффузоров обеих камер. При этом выходные отверстия трубок распылителя ориентированы так, чтобы струя топлива из них не попадала на стенки смесительных камер, на малые диффузоры и оси дроссельных заслонок, то есть топливо впрыскивается непосредственно во впускной трубопровод. Производительность ускорительного насоса задается профилем кулачка его привода. Кулачок имеет маркировку, выбитую на его поверхности. Характеристика ускорительного насоса зависит также от пружины толкателя диафрагмы и проходных сечений трубок распылителя. От жесткости пружины зависит давление топлива в распылителе, а от диаметра выходных отверстий распылителя — продолжительность впрыскивания. Распылитель также имеет маркировку.
Отличительной особенностью ускорительного насоса карбюраторов семейства «Солекс» является отсутствие дренажного жиклера или других устройств, уменьшающих количество впрыскиваемого топлива при медленном открытии дроссельной заслонки. Весь бензин, вытесняемый диафрагмой из полости ускорительного насоса, поступает через распылитель в смесительные камеры. Поэтому существует еще одна особенность карбюраторов «Солекс» в базовом исполнении, которая непосредственно связана с работой ускорительного насоса. При разгоне автомобиля с частичным нажатием педали «газа» заслонка второй камеры еще не открыта, а бензин в эту камеру впрыскивается. Чтобы он там не накапливался, между стенкой камеры и закрытой дроссельной заслонкой должен быть зазор, заметный на просвет.

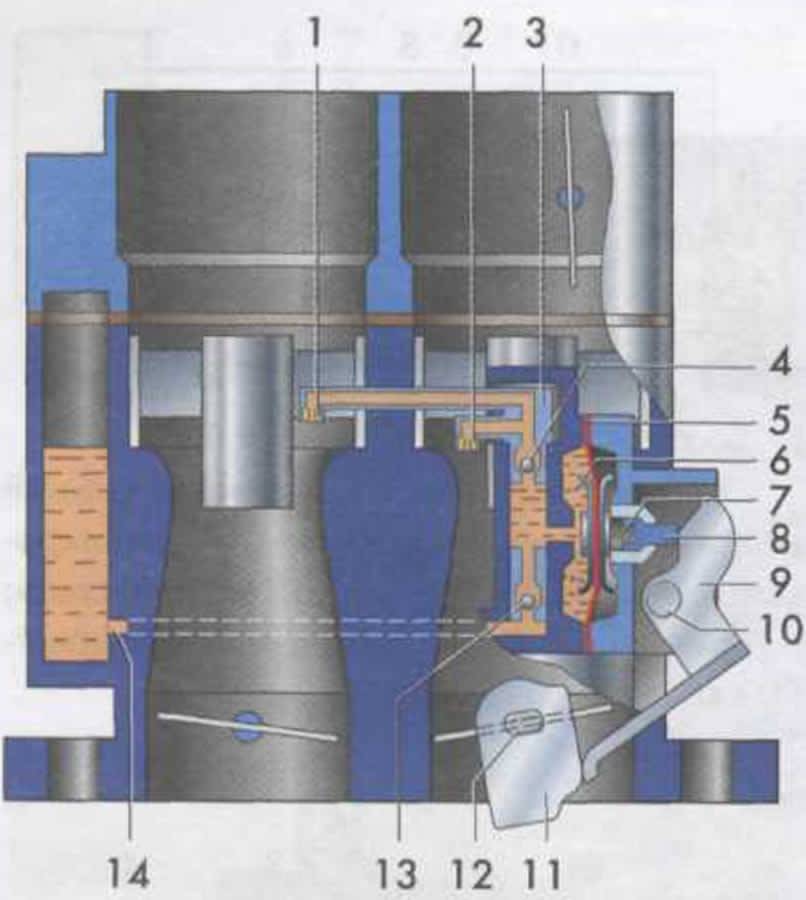

Ускорительный насос: 1 — выходное отверстие распылителя во второй камере; 2 — выходное отверстие распылителя в первой камере; 3 — распылитель; 4 — шарик нагнетательного клапана; 5 — диафрагма; 6 — возвратная пружина диафрагмы; 7 — пружина толкателя; 8 — толкатель; 9 — рычаг; 10 — ось рычага; 11 — кулачок; 12 — ось дроссельной заслонки первой камеры; 13 — шарик всасывающего клапана; 14 — канал подвода топлива из поплавковой камеры.
