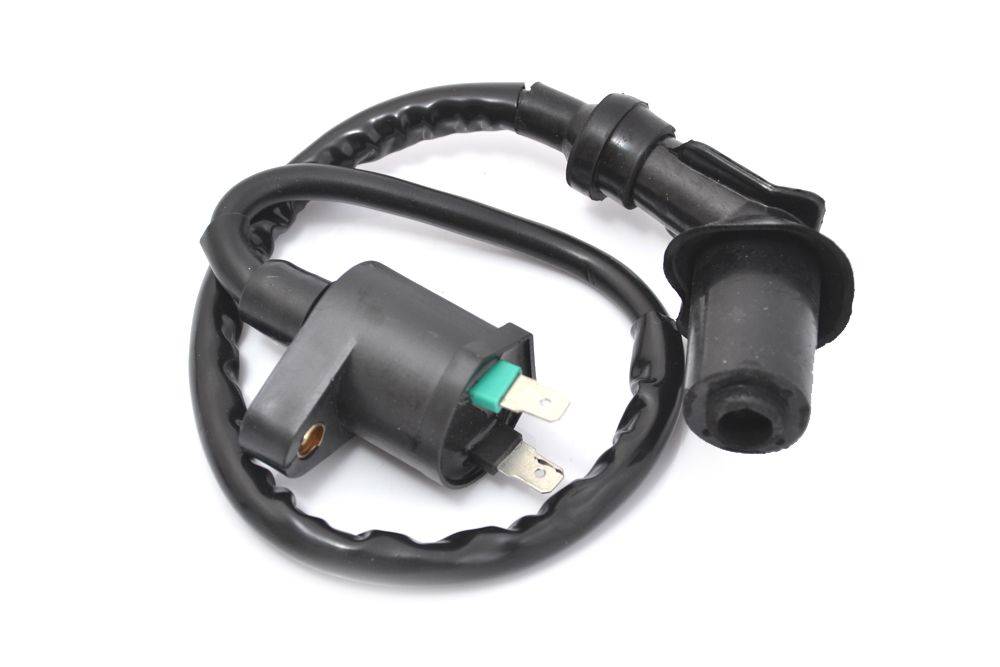

Катушка зажигания скутера: как проверить и определить неисправности

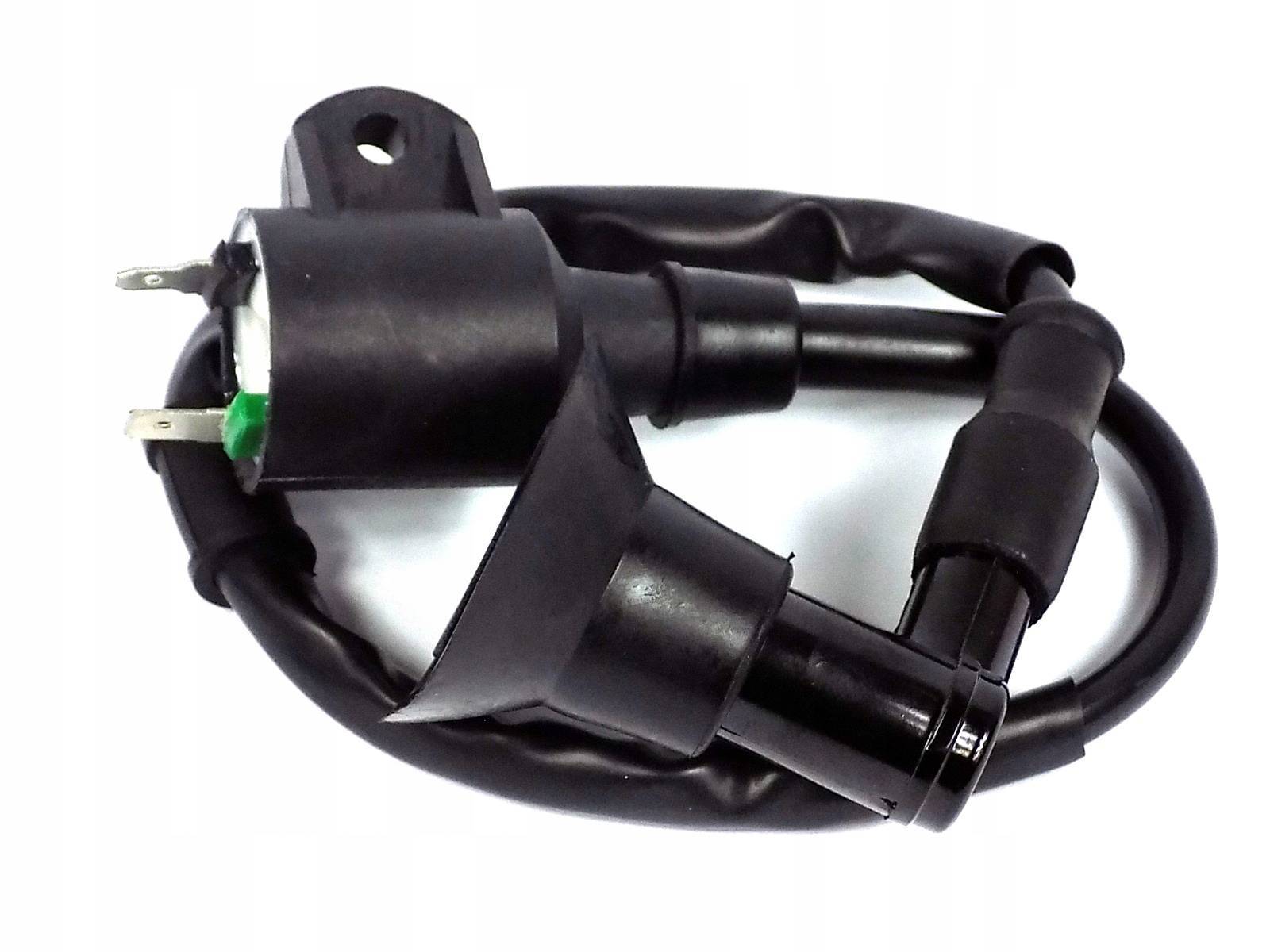

Задача катушки повысить напряжение, поступающее с конденсатора до 18 кв. Напряжение такое нужно для образования искры на свече зажигания. Катушка состоит из двух обмоток на сердечнике из специального железа (трансформаторного). Сердечник у обмоток общий. Крепится на раму скутера с помощью болта и отверстия 4.
Первичная обмотка имеет меньшее количество витков вокруг сердечника. Подключается к коммутатору одним концом через клемму 1. Второй конец первичной обмотки имеет общий вывод у катушки зажигания, со второй обмоткой клемма 2.
Вторичная обмотка в несколько раз больше имеет витков вокруг сердечника. Подключается к свече зажигания одним концом через соединение 3, а второй конец, как и первая обмотка, имеет общий вывод и соединяется с массой.
Как проверить катушку зажигания скутера.
Катушку будем проверять скутера Honling. Двигатель четырехтактный 50 кубовый. Снимаем катушку, отсоединяем провода. Высоковольтный провод выкручивается из катушки, как обычный болт. Первая проверка визуальная, на физические повреждения трещины корпуса. Исправность соединительных клемм. Все детали должны быть сухими и чистыми.
Следующая проверка основная с помощью, которой мы проверим исправность обмоток. В данном случае мы замерим сопротивление каждой обмотки. Этим самым убедимся в целостности обмоток. Для этого нам понадобится прибор измерения сопротивления (тестер).
Проверяем первичную обмотку
Подключаем прибор к леммам 1 и 2. Переключатель прибора устанавливаем на 200 Ом. Смотрим показания прибора. Сопротивление первой обмотки равно 1.3 Ома.
Проверяем вторичную обмотку
В этот раз прибор подключаем к клеммам 2 и 3. Переключатель устанавливаем на 20 кОм. Сопротивление вторичной обмотки равно 2.77 кОм, как показывает прибор.
Если прибор не показывает сопротивление одной из обмоток. Значит катушка зажигания, не исправна. Меняется на новую.
Диагностика катушки зажигания скутера – проводим измерения
Катушка зажигания на скутере служит важным элементом в системе искрообразования и выход ее из строя может привести даже к тому, что искры на скутере не будет вообще, а следовательно, завести его будет невозможно.
Если вы определяете, что на электродах свечи при проверке не проскакивает искра, кроме всего прочего, обязательно проверьте катушку зажигания скутера на предмет поломок. Для этого, нам понадобиться провести ряд измерений, которые покажут работоспособность детали и помогут определить, нужна ли в данном случае замена.
Инструменты для проверки катушки зажигания
Чтобы проверить катушку зажигания скутера, нам понадобится обычный мультиметр с возможностью замера сопротивления.
Как проверить катушку зажигания скутера
Приступим к процессу измерений:
Нам понадобится определить сопротивление как первичной цепи катушки зажигания скутера, так и вторичной. Начнем с первого варианта. Показатели сопротивления первичной цепи должны составлять около 3-5 Ом. Если провода присоединить вместе, сопротивление будет на уровне 250 Ом.
Теперь проверим сопротивление вторичной обмотки катушки зажигания
Для этого, определяем сопротивление между свечным колпачком и выводом первичной обмотки (не важно, каким). Тут все просто, если в данном случае нет обрыва между первичной и вторичной цепью катушки зажигания скутера, то-есть, тестер показывает хоть какое-то значение сопротивления, очевидно, что деталь подлежит замене
При этом, может наблюдаться довольно слабая искра, не способная воспламенить топливную смесь.
О том, как правильно заменить катушку зажигания на скутере, вы можете узнать в разделе «Ремонт скутера» на нашем сайте.
Функция высоковольтной катушки зажигания
Функция катушки зажигания заключается в преобразовании напряжения аккумуляторной батареи в необходимое напряжение зажигания и передаче запасенной в ней энергии на свечу зажигания. Другими словами, катушка зажигания работает как трансформатор. Принцип работы катушки зажигания относительно прост. Катушка зажигания состоит из двух катушек, намотанных на железный сердечник, называемых первичной и вторичной катушками. Первичная катушка подключена к аккумулятору скутера, и цепь может быть разомкнута и замкнута переключателем. Если переключатель замкнут, первичная катушка находится под напряжением, и в катушке зажигания образуется магнитное поле. Когда ток в первичной обмотке прерывается, магнитное поле внезапно уменьшается и одновременно генерирует высокое напряжение, необходимое для зажигания искры во вторичной обмотке. Переключатель замыкается и размыкается автоматически благодаря датчику зажигания в CDI.
Замок зажигания
Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.
Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.
В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.
Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.
Второй способ: проверка искры с помощью провода
Для этого метода нам понадобится провод из меди. Он должен быть длинным и достаточно гибким, чтобы вы могли легко подключать его к свече зажигания.
Шаг 1: Отсоедините провод от свечи зажигания и подключите его к проводу из меди.
Шаг 2: Держите открытую сторону меди близко к крайу болта магнето, который расположен с блока снабжения искры вашего скутера.
Шаг 3: Запустите двигатель вашего скутера и наблюдайте за искрой. Убедитесь, что искра достаточно сильная и не прерывается.
Шаг 4: Если вы не видите искру, попробуйте двигатель снова запустить несколько раз. Если искра все еще не появляется, то вероятно, проблема заключается в системе зажигания, которую нужно чинить.
Фотоотчет: Как проверить катушку зажигания CDI скутера?
Как проверить катушку зажигания скутера на исправность (на примере Honda Dio и Honda Tact)
Катушка зажигания на скутере является неотъемлемым элементом искрообразования. Работа скутера при неисправной катушке зажигания невозможна вообще или же возможна со значительными перебоями. Сегодня мы научимся проверять катушку зажигания скутера на исправность, дабы с точностью определить в нужный момент поломку.
В качестве подопытных скутеров, были взяты Honda Dio ( AF18, AF27) и Honda Tact (AF24, AF30, AF31), как самые популярные модели скутеров на нашем рынке. Отмечу сразу, что другие модели иных производителей комплектуют свои скутерыи похожими катушками, но показания могут отличаться, поэтому данные измерения можно отнести только к подопытным экземплярам.

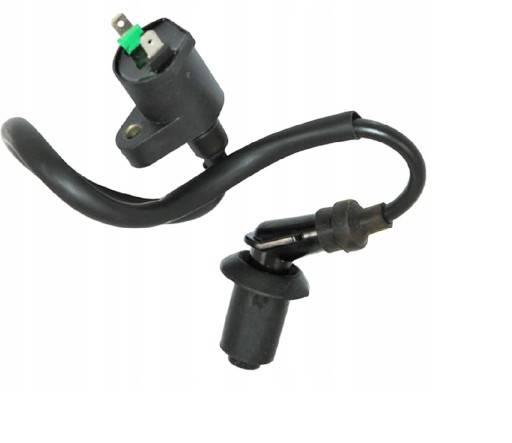

Итак, для начала, нужно обзавестись качественным мультиметром. Чтобы добраться к катушке зажигания, снимаем унитаз, отсоединяем свечной колпачок от свечи и идем дальше от колпачка по высоковольтному проводу. Первый попавшийся электроприбор и является той самой катушкой.
На нашем скутере (Honda Dio или Honda Tact) к катушке подходит два провода, это обычное напряжение сети 12в. именно катушка преобразует в последствии это напряжение в несколько тысяч вольт, которые на свече создадут искру.
Отсоединяем провода с клемм и начинаем проверку.

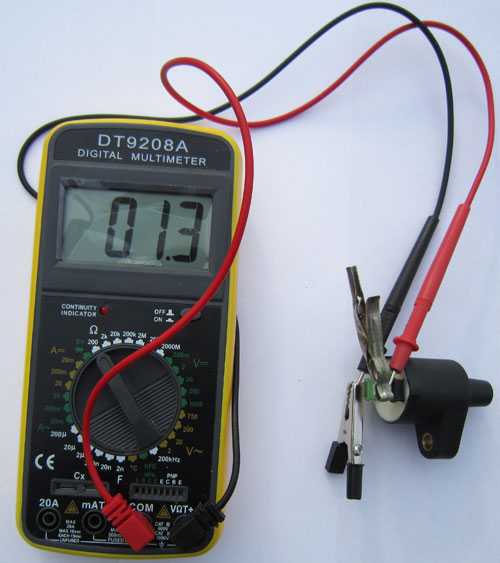

Проверка сопротивления первичной обмотки катушки зажигания скутера
Отклонения от этих показателей позволяют полагать, что катушка зажигания неисправна.
Теперь проверяем сопротивление вторичной обмотки.

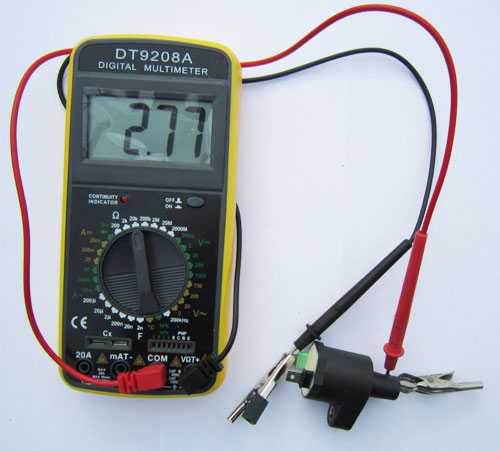

Проверка вторичной обмотки катушки зажигания на скутере
О том, как проверить катушку зажигания на других скутерах, вы сможете узнать в следующих уроках. Если у вас возникли сложности с ремонтом и обслуживанием вашего скутера, вы всегда можете задать вопрос в поле комментариев, или создать тему на форуме сайта. В таком случае, суть вашей проблемы рассмотрят не только администраторы, но и другие пользователи форума.
Проверка высоковольтной цепи
Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.
Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.
Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм ( Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор ) и крутим двигатель. Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель
Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.
Проверка коммутатора
Берем контрольную лампочку и подключаем ее одним концом к зеленому проводу массы, вторым к черно-желтому проводу катушки зажигания. Крутим стартером двигатель.
При исправном коммутаторе и модулях обеспечивающих его работоспособность лампочка мощностью 3Вт в режиме прокручивания двигателя стартером должна гореть в пол накала

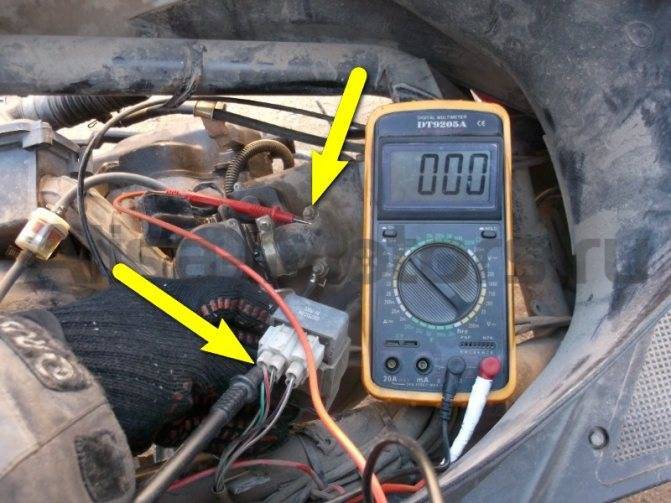

Проверка питания коммутатора типа DC CDI
Если у вас провод высоковольтной катушки генератора висит без дела (при условии, что так все и было с завода, а не после вмешательства какого-нибудь «гуру») — переключаем тестер в режим измерения постоянного тока на диапазон 20 V. Ищем на коммутаторе провод питания. Обычно это провод черного или серого цвета, касаемся одним щупом массы, другим — провода питания:
- Если на дисплее пойдут нули — ищите обрыв в проводке питания
- Если напряжение будет значительно меньше 12v — ищите окисления или проверьте заряжен ли у вас аккумулятор
- Если напряжение будет 12v или немного больше, то с питанием все в порядке и можно проводить проверку дальше
С питанием этого коммутатора полный порядок
Третий способ: проверка искры мультиметром
Если у вас есть мультиметр, то можно проверить наличие искры с его помощью. Для этого нужно выполнить следующие шаги:
- Подключите мультиметр к катушке зажигания. Для этого нужно найти гнезда, к которым подключаются провода от свечей зажигания.
- Включите мультиметр в режим измерения сопротивления. Если ваш мультиметр не имеет такого режима, то можно воспользоваться режимом проверки напряжения, но в этом случае необходимо учитывать, что напряжение на катушке может быть достаточно высоким.
- Подключите зонды мультиметра к клеммам катушки зажигания.
- Попросите помощника дернуть за стартер, чтобы запустить двигатель скутера. В это время мультиметр должен показывать импульсы напряжения.
- Если мультиметр не показывает импульсы напряжения, то, скорее всего, проблема связана с неисправностью катушки зажигания.
Не забывайте, что при проверке искры необходимо соблюдать осторожность и соблюдать меры предосторожности, чтобы избежать поражения электрическим током
Неисправность
Что подтолкнуло вас к изучению статьи о том, как проверить коммутатор на скутере 4Т или любой другой распространенной модели? Вероятнее всего, ваше транспортное средство перестало заводиться, однако вы не знаете, в чем именно может быть проблема. Возможно, зажигание барахлит, возможно, двигатель глохнет. У всего этого может быть причина в коммутаторе, а может и не быть – в этом и заключается главная проблема ремонта. Вам нужно определить, на каком именно участке имеется проблема, чтобы ее устранить.
Если ваш коммутатор не работает или функционирует не лучшим образом, то импульс низкого напряжения не будет передаваться на катушку зажигания – соответственно, зажигание не произойдет. Но ведь проблема может быть и в генераторе, и в катушке, и даже в свече, поэтому вам нужно знать, как именно проверять эти элементы
Данный материал концентрируется именно на коммутаторе, поэтому внимание будет уделено в основном тому, как проверить коммутатор на скутере 4Т и других популярных моделях
Фотоотчёт: Как проверить коммутатор скутера?
Друзья, сильно не обольщайтесь. Интернет, в частности этот сайт призван только лишь помочь вам в решении той или иной проблемы. А остальное будет зависеть только от вас, вернее только от вашего желания и не от чего больше.
Проверка датчика генератора
Магнитоиндукционный датчик является ключевым элементом системы зажигания. И при любых подозрениях на неполадки в системе зажигания его также следует проверить.
Переключаем тестер в режим измерения переменного тока на диапазон 2V. Одним щупом касаемся массы, вторым щупом касаемся бело-голубого или красно-желтого провода идущего от датчика и крутим двигатель стартером.
Где лежат сохранения battlefield hardline
Как называется песня это наш с тобой маленький мир в котором только мы одни
Meis foundation stick что это
Сколько стоит tabs
- Где найти домашние припасы dying light

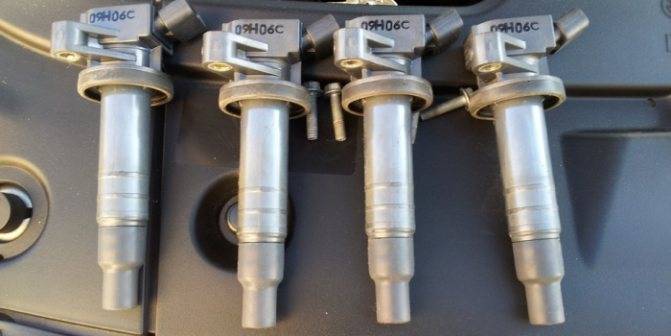

Замена катушки зажигания
Процесс замены детали довольно прост. Открыв капот, вы сразу увидите провода, идущие к головке блока цилиндров. Их количество будет совпадать с числом цилиндров мотора. На 4-х цилиндровом агрегате соответственно окажется 4 провода. Они подсоединены непосредственно к катушке, которую необходимо заменить. Отсоединив провода, ослабьте крепления, фиксирующие катушку. Если болты прикипели, нанесите жидкость WD-40, которая сможет размочить ржавчину. Подождав определенное время, извлеките элемент.
Перед установкой новой запчасти, очистите посадочное место от грязи, масла и ржавчины. После этого выполните процедуру в обратном порядке: установите деталь, закрепите ее при помощи болтов и выполните подключение новой катушки зажигания
Важно установить провод в том положении, в котором он был первоначально
Как осуществить проверку
Ничего сложного нет в этой процедуре. Самый простой способ – это использовать заведомо исправный узел, так как проверить коммутатор таким образом можно буквально за считанные минуты. Но если такового нет, а нужно определить точно, неисправность в катушке либо же в коммутаторе, разумнее использовать другие способы. Потребуется простая лампа накаливания. Если не знаете, где взять ее, то выкрутите из плафона освещения салона либо же из габаритных огней.
Один вывод лампы соединяете с минусом аккумуляторной батареи. Второй подключаете к выводу «1» коммутатора. Это тот самый вывод, с которого снимается усиленный сигнал. Если лампа загорается, то устройство исправно. Более совершенный метод проверки осуществляется при помощи осциллографа. На экране можно видеть величину и форму сигнала, а также сравнить его с эталонным.
Замок зажигания и его особенности
Принцип работы подачи искры на топливо у мопеда примерно такой же, как у автомобиля. Задача этой системы – поджечь смесь, которая подается карбюратором в двигатель. Непосредственно сам поджиг производит свеча, но до этого в процессе участвуют и другие части.
Очень важно, чтобы подача искры осуществлялось в строго нужный момент, когда поршень еще не достиг верхней мертвой точки. Для активации системы используется так называемый замок, от которого сигнал подается уже к другим деталям. Для его использования на большинстве транспортных средств требуется ключ
В выключенном положении идет замыкание коммутатора на «землю» при помощи специальной «ноги». В целом устройство системы на Альфе и других скутерах, и мопедах не слишком отличается от аналогичного на автомобилях. Как уже сказано выше, основную роль помимо замка играет катушка зажигания и коммутатор
Для его использования на большинстве транспортных средств требуется ключ. В выключенном положении идет замыкание коммутатора на «землю» при помощи специальной «ноги». В целом устройство системы на Альфе и других скутерах, и мопедах не слишком отличается от аналогичного на автомобилях. Как уже сказано выше, основную роль помимо замка играет катушка зажигания и коммутатор
Для активации системы используется так называемый замок, от которого сигнал подается уже к другим деталям. Для его использования на большинстве транспортных средств требуется ключ. В выключенном положении идет замыкание коммутатора на «землю» при помощи специальной «ноги». В целом устройство системы на Альфе и других скутерах, и мопедах не слишком отличается от аналогичного на автомобилях. Как уже сказано выше, основную роль помимо замка играет катушка зажигания и коммутатор.
Видео ниже демонстрирует ремонт замка (автор ролика – RECOVER PSR).
Проверка катушки зажигания мультиметром (тестером)
Катушка замыкания и тестер
Есть несколько способов проверить катушку зажигания на работоспособность и выявить причины неисправности. Одним из них является визуальная проверка проскакивания искры между свечой зажигания и корпусов мотоцикла, но это может вызвать отказ работы электроники.
Лучшим способом является мультиметр — приспособление с помощью которого можно измерить напряжение в электронике, например в катушке.
План действий проверки такой: снимаем катушку зажигания и очищаем её от пыли и другой грязи. Осматриваем её на наличие повреждений, если с этим всё нормально, переходим к проверке мультиметром. Как проверка мультиметром так и общая диагностика неисправностей катушки требуют определённых знаний, но в общих чертах проверка заключается в измерении сопротивлений обмоток. Перед этим следует ознакомится с документацией по катушке и попытаться сравнить результаты измерений с номинальным значением.
Сопротивление первой обмотки должно лежать в значении 0,3 — 2.1 Ом (+погрешности в пару сотых), вторая обмотка от 5 до 10 кОм (на некоторых катушках это значение может превышать 15 кОм).
В случае превышение данных сопротивления первой обмотки, это говорит об обрыве обмотки, аномалии второй обмотки говорит о нарушении целостности и межвитковом замыкании. Близкое значение во втором случае говорит о коротком замыкании.
Подробная видео инструкция на примере проверки катушки зажигания мотоцикла Урал мультиметром:
Как проверить наличие искры
Если вы не уверены, что дело именно в том что нет искры на скутере, то нужно проверить. Выкручивают свечу и вставляем в бронепровод. Поворачиваем ключ для заведения скутера и прикоснитесь свечой в любой железной поверхности. Нажимаем кикстартер, желательно не один раз а несколько, тогда смотрим на свечу. Если искры нет на свече, значит догадка верна. Искру может быть плохо видно в ясную погоду, так краше это делать в темном месте или как минимум в тени.
Нет искры через систему зажигание
Если вы поставили новую свечу, а проблема осталась, то вы тот кому не повезло. Почти всегда проблема в самой свече, но есть исключения когда виновата система зажигания. В вашем случае нет искры на скутере 2т или 4т через контакты. Проверьте состояние проводов и Клемм, проблема находится где-то там
И осторожно с искрой, поскольку сначала она не сильная, но когда проходит все необходимые этапы, то напряжение вырастает в сотни раз
Проверка
Сама проверка не представляет особой сложности даже для начинающих. И связанна она будет с замером напряжения питания подаваемого на катушку, проверкой массы, которая в обязательном порядке должна подходить к двигателю, коммутатору и катушке и проверке целостности проводов подводящих ток к потребителям системы зажигания.
Еще момент: методику, которая здесь будет описана можно смело применять не только по отношению к скутеру, но и к любому другому виду транспортного средства оснащенного системой зажигания CDI будь то мотоцикл, квадроцикл, скутер да хоть мотоблок — без разницы.
От того, идет ли с коммутатора питание (импульс) на катушку или нет — напрямую зависит будет ли катушка выдавать искру на свечу или нет. Питание есть питание, без него ни один электрический потребитель работать не сможет. Поэтому, любую проверку следует начинать с проверки питания — есть оно или нет? И только потом, в зависимости от результата — заканчивать проверку или двигаться дальше.
Подытожим:
- Если питание (импульс) на катушку поступает, а искры нет — проверяем массу и высоковольтную цепь.
- Если с массой и высоковольтной цепью все в порядке значит неисправна катушка.
- Если напряжение (импульс) на клеммах катушки отсутствует — замеряем напряжение на коммутаторе.
- Если напряжение на клемме коммутатора есть, а на клемме катушке нет значит нет массы на катушке или оборван провод соединяющий катушку с коммутатором — ищем массу либо обрыв и устраняем.
- Если напряжения на коммутаторе нет значит неисправен сам коммутатор либо генератор, индукционный датчик генератора или что-то другое.
Вот собственно и вся методика. Я уже несколько лет проверяю катушки именно по такому принципу. И на полную проверку с практически стопроцентной точностью у меня уходит всего несколько минут. Конечно, многим из вас данная методика может показаться сложной, но на самом деле это не совсем так. Главное — понять принцип, остальное само приложится.
Чем БСЗ лучше контактной?
Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации
Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт
Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром
Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.
По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор
Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности
Ремонт кикстартера на китайском скутере подручными средствами
14 Mar, 2015
Показано как можно устранить некоторые поломки кикстартера простыми средствами. еще инфа на странице — valeraprivalov.ru/problemyi-s-kikstarterom-na-skutere-super-sport-acar/
Comments
Это храповик от сузуки летс
как просверлили шестеренку? пытался в ручную но там сталь пипец
В конце сезона у меня кикстартер опять отказал. зубья полумесяца сразу были немного покоцаны и в конце концов пару зубьев обломило. тогда я решил проблему с заводкой скутера уже так — https://www.youtube.com/watch?v=USmTDyuNiWI
У меня она была уже с дыркой. я купил этот скутер как неходовой. кикстартер не работал. эту шестеренку просто отдали а вала на которую она одевалась не было. возможно она была запрессована на вал но не сильно. а так просверлить конечно проблема — надо в токарном станке сверлом с победитовой напайкой. чтобы шестеренка крутилась на валу ровно — надо чтобы все было точно.
у меня проблема с ножкой, я когда скутер завожу все норм, но после того как завел она как будто чем то трется там и очень громкий и противный скрежет, и шатается так же как на видео если прижать к вариатору то шум пропадает, но стоит отпустить начинается, помогите пожаль, я уже за. ся ломать голову на счет того что это может быть двиг 4т 50сс
Это интересно: Какой ремонт авто не оплачивает страховка?
Чувак, точь в точь такая же проблема. Решил ли ты ее. Также, лапку я прислоняю к вариатору когда еду, звук пропадает.
Мне так сложно сказать — в чем у вас на скутере проблема. надо снимать крышку и где трет — должно быть видно. возможно ваша версия «. трется как будто полумесяц об храповик изза плохой шайбы или втулки. » — верна. возможно надо заменить втулки оси полумесяца или может есть ещё какая-то причина. надо смотреть визуально — ведь я занимаюсь ремонтом только своего скутера, а на моем такой проблемы не было.
трется как будто полумесяц об храповик изза плохой шайбы или втулки, но не уверен изза этого это или нет
Общая диагностика
Если двигатель мопеда заглох, сперва следует выяснить, почему это случилось. Ведь среди главных причин, по которым мотор глохнет в дороге или отказывается заводиться, только две – это отсутствие топлива или невозможность воспламенить смесь. Зачастую при первой диагностике выясняется, что бензин в баке есть, и топливная смесь подается в цилиндры за счет разряжения. И поэтому виной всему является то, что пропала искра на скутере. Чтобы убедиться в этом, необходимо просто выкрутить свечу из ее штатного отверстия в головке блока. Затем она вставляется в колпачок, ее конец прикладывается к корпусу мотора.
Далее двигатель заводят и смотрят на электроды. Также следует проверить элемент не только на наличие искры, но и на состояние электродов. Свеча может быть сухой либо влажной. Если электрод влажный, тогда виной всему не система питания и карбюратор, а отсутствие искры. Если пропала искра на скутере 4Т, причины могут быть различными. Самые вероятные мы рассмотрим ниже.
Первый способ: использование свечного ключа
Шаг 1: Отключите свечу
Первый шаг в проверке зажигания на скутере 2т — это отключение свечи. Для этого необходимо использовать свечной ключ. Нужно аккуратно и медленно повернуть ключ в одну сторону, чтобы вытащить свечу.
Шаг 2: Проверьте свечу
После того, как свеча будет извлечена из двигателя, нужно ее визуально осмотреть. Если свеча очень изношена и грязная, то необходимо заменить ее на новую. Если же свеча выглядит нормально, можно продолжить проверку.
Шаг 3: Подключите свечу к катушке
В следующем шаге нужно подключить свечу к катушке. Для этого нужно вставить свечу в свечную гнездо и аккуратно закрутить ее, чтобы она была плотно закреплена.
Шаг 4: Подключите провода к катушке
Далее нужно подключить провода к катушке. Провода должны быть подключены к катушке в правильном порядке — обычно на катушке есть маркировка A и B. Первый провод нужно подключить к маркировке А, а второй — к маркировке В.
Шаг 5: Запустите двигатель
Наконец, нужно запустить двигатель и проверить, есть ли искра на свече. Если искра есть, то зажигание на скутере работает исправно. Если искра отсутствует, то возможно проблема в катушке или проводах.
С помощью свечного ключа проверка зажигания на скутере 2т удобна и проста в исполнении. Но если вы не уверены в своих навыках и знаниях, лучше обратиться к специалисту для проверки зажигания и выполнения необходимых ремонтных работ.
Проверка массы
При любых подозрениях на неисправность любого модуля зажигания скутера в первую очередь проверяется масса. Хотя, масса в двухпроводной проводке понятие относительное, но пока назовем сие дело так.
Берем тестер, переводим его в режим «прозвонки» (значок диода или пиктограмма звукового сигнала), ищем на коммутаторе зеленые провода — это есть нечто иное как масса (по фен-шуй — минусовой провод), любым щупом тестера касаемся металлической части двигателя, другим щупом тыкаем в зеленые провода:
- Если масса есть — тестер запищит
- Если масса плохая — на дисплее тестера побегут цифры
- Если массы нет — тестер будет молчать, а на экране будут одни нули
В зависимости от того, что вам покажет тестер — устраняйте неисправность или продолжайте проверку:
- Если масса плохая — ищете в проводке обрыв или окисление
- Если массы нет — ищите обрыв или подключите ее напрямую от двигателя
- Если масса есть, а искры нет — продолжаем проверку
Пример хорошей массы: тестер в режиме «прозвонки» пищит, на дисплее сплошные нули
Катушка зажигания скутера: как проверить и определить неисправности

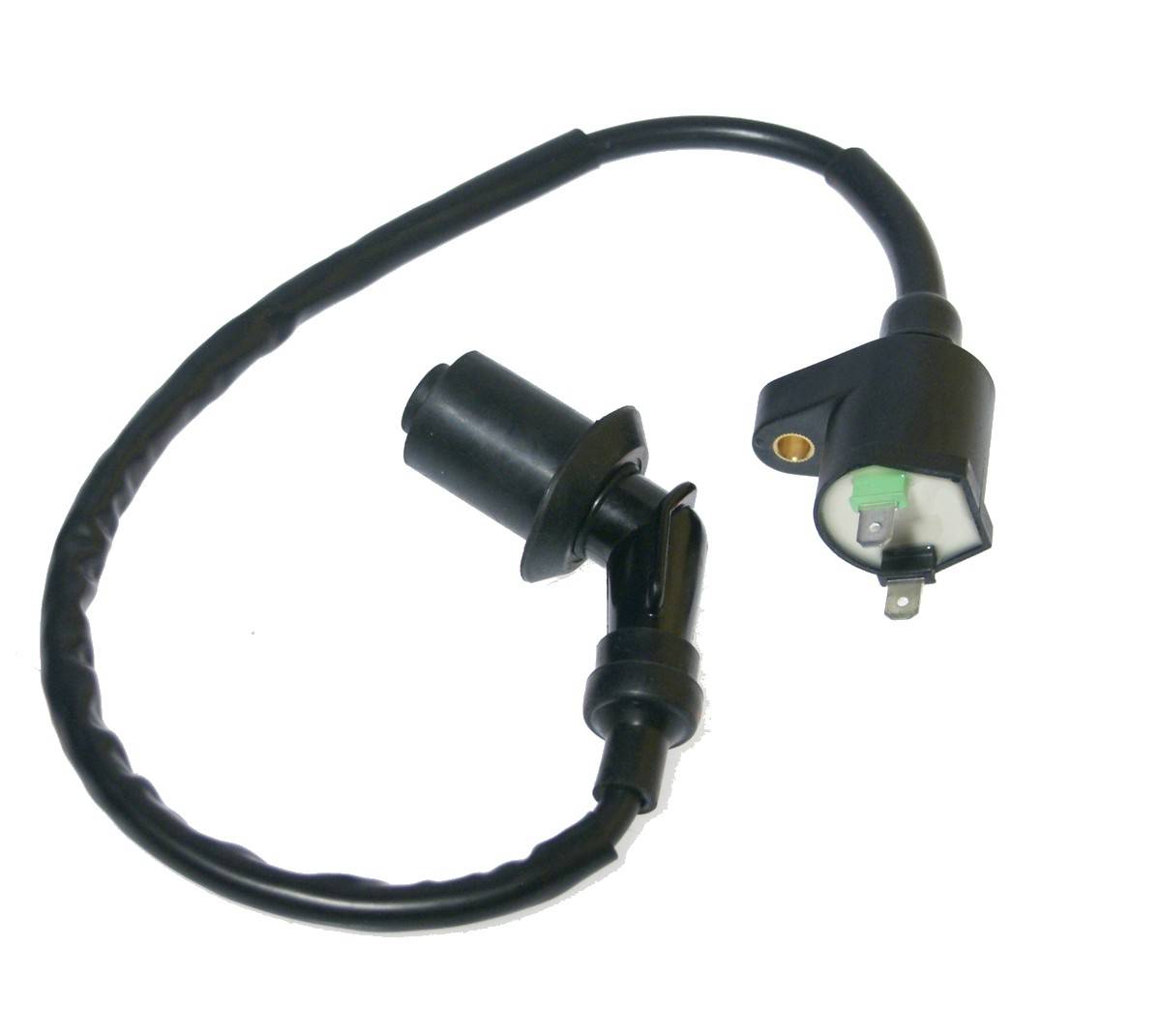

Задача катушки повысить напряжение, поступающее с конденсатора до 18 кв. Напряжение такое нужно для образования искры на свече зажигания. Катушка состоит из двух обмоток на сердечнике из специального железа (трансформаторного). Сердечник у обмоток общий. Крепится на раму скутера с помощью болта и отверстия 4.
Первичная обмотка имеет меньшее количество витков вокруг сердечника. Подключается к коммутатору одним концом через клемму 1. Второй конец первичной обмотки имеет общий вывод у катушки зажигания, со второй обмоткой клемма 2.
Вторичная обмотка в несколько раз больше имеет витков вокруг сердечника. Подключается к свече зажигания одним концом через соединение 3, а второй конец, как и первая обмотка, имеет общий вывод и соединяется с массой.
Как проверить катушку зажигания скутера.
Катушку будем проверять скутера Honling. Двигатель четырехтактный 50 кубовый. Снимаем катушку, отсоединяем провода. Высоковольтный провод выкручивается из катушки, как обычный болт. Первая проверка визуальная, на физические повреждения трещины корпуса. Исправность соединительных клемм. Все детали должны быть сухими и чистыми.
Следующая проверка основная с помощью, которой мы проверим исправность обмоток. В данном случае мы замерим сопротивление каждой обмотки. Этим самым убедимся в целостности обмоток. Для этого нам понадобится прибор измерения сопротивления (тестер).
Проверяем первичную обмотку
Подключаем прибор к леммам 1 и 2. Переключатель прибора устанавливаем на 200 Ом. Смотрим показания прибора. Сопротивление первой обмотки равно 1.3 Ома.
Проверяем вторичную обмотку
В этот раз прибор подключаем к клеммам 2 и 3. Переключатель устанавливаем на 20 кОм. Сопротивление вторичной обмотки равно 2.77 кОм, как показывает прибор.
Если прибор не показывает сопротивление одной из обмоток. Значит катушка зажигания, не исправна. Меняется на новую.
Проверка регулятора-выпрямителя и генератора напряжения
Отсоединяем аккумулятор. Переключаем прибор на 10 А.
Ставим красный щуп цешки на к/ч провод, а второй щуп на минус — зеленый провод. Включаем зажигание. Дергаем ножкой кикстартера. Прибор может показать 5 – 10 А. Это значит, что генератор напряжения, регулятор-выпрямитель, электропроводка и предохранители в цепи от генератора до аккумулятора исправны.
Если все это работает, а искры нет, то остается проверить коммутатор. Он не разбирается и внутри имеет сложную электронную схему. Поэтому его можно проверить только на другом таком же рабочем скутере. Найти японский коммутатор бывает сложно. Но есть много китайских аналогов, они работаю не хуже оригинальных.
Такую последовательность поиска неисправности — нет искры на дио 34, можно применять и на любом 2т или 4т скутере или мопеде. Нужна только электросхема к скутеру, универсальный набор отверток и ключей, мультиметр (цешка).
Вот и все.
Тем, кому интересно, смогут сами найти проблему с искрой на своем скутере или мопеде и устранить ее своими руками.
Не бойтесь. Пробуйте.
Если есть вопросы, пишите. Будем разбираться.
Всем пока!
