Крепёж самодельной лодки

Установка конструкции

Завершающий этап – установка кресла в лодку. В процессе монтажа действовать следует аккуратно и не торопясь, иначе можно повредить плавательное средство. Стоять кресло должно ровно, чтобы не сместить центр тяжести лодки.

Для того чтобы кресло надежно стояло в лодке, его необходимо зафиксировать на основании. Это применимо не только к жестким и мягким изделиям, но и к надувным. Последние модели крепятся к основанию при помощи двух ремней.

Чтобы сделать основание, лучше всего взять доску, пропитанную защитой от влаги или покрытую лаком. Затем отмерить расстояние между баллонами и отпилить необходимый кусок материала. Для надежности следует закрепить основание на дне лодки. Для этого снизу в брезенте проделать отверстия и при помощи саморезов зафиксировать доску в нужном месте. Затем к этому отрезку необходимо прикрепить поворотный механизм, проверить нормально ли он работает, и уже к нему приделать получившееся сидение при помощи шурупов.

Следует обратить внимание на то, что поворотные механизмы обязательно вовремя смазывать. При несоблюдении этого правила они зачастую выходят из строя и просто стопорятся

Такая неожиданная поломка может испортить всю рыбалку.

Сделать основание
Закрепить поворотный механизм
Прикрепить кресло к основанию
Зафиксировать конструкцию на лодке
Кресло в сложенном состоянии
Готовое кресло в лодку ПВХ

Якорь для лодки своими руками: изготовление самодельного якоря для ПВХ лодок (95 фото и видео)

Лодка, как и любой наземный транспорт, нуждается в тормозах. Особенно это необходимо во время рыбалки, так как малейшие волны будут заставлять судно плыть по течению. Даже, казалось бы, когда на водоёме штиль, из-за подводных течений лодка потихоньку отдаляется с назначенного места.

Якоря продаются во всех специализированных магазинах, но лучше и дешевле – сделать его самостоятельно. Тем более продаваемые устройства будут весить меньше 5 кг, что довольно много для самых обычных плавательных средств.

Сегодня мы расскажем, как изготовить якорь для лодки своими руками и поведаем о существующих вариантах.

Виды якорей

Данное устройство было изобретено ещё очень много лет назад и за период существования люди придумали тысячи возможных вариаций, как можно соорудить якорь. Но не все из придуманных конструкций пользуются популярностью.

В мире, используемыми стали лишь малая часть из них. Существуют такие виды якорей:

Кошка. Является часто используемым вариантом. Отлично подходит для надувных лодок. Конструкция напоминает крючки тройники.

Пирамидальный. Также довольно широко применяем на надувных лодках. Можно легко соорудить его дома собственноручно. Плюсом является, что вес возможно контролировать.

Раскладной. Удобный в транспортировке, что хорошо подходит для водного транспорта из ПВХ.

Грибовидноный. Это можно сказать отдельные модели якорей. Самые простые в изготовлении, потому что представляют собой самый обычный груз (камень, бутылка с бетоном и т. д.), к которому привязан канат.

Из минусов можно выделить – незацепляемость. Конструкция не урывается в грунт и в случае сильного течения, лодку будет просто потихоньку сдвигать с места.

Якорь Данфорда. Довольно тяжелая конструкция, но имеет очень хорошие зацепляемые свойства. Шток находится внизу самого устройства, что предотвращает возможность переворачивания якоря в воде.

Хорошо показывает себя в местности с галечным дном. Перед изобретением, надо нарисовать чертежи якоря Данфорда, для лодки, а затем приступать к работе.

Посмотрите еще здесь!

Существуют ещё некоторые варианты, но они, преимущественно, ставятся на лодки, в которых вес водоизмещения более 500 кг.

Якорь-кошка своими руками

Разобравшись с возможными вариантами якорей, самое время приступить к сооружению конструкции.

Сделаем простой, но действенный якорь для надувной лодки своими руками, а именно – кошку. Нам понадобится:

  • Металлическая труба длинной 20-30 см и в диаметре 30 мм;
  • 4 прутка (можно арматуры) диаметром 8-10 мм;
  • Трос;
  • Сварочный аппарат;
  • Болгарка.

Приступаем к изготовлению:

  • Первым делом позаботьтесь о наличии рыма на плавательном устройстве. Желательно располагать его с двух сторон, соответственно делать 2 якоря. Это мера для того, чтобы можно было обеспечить себе отличный тормоз.
  • Затем берём металлические прутки и сгибаем из на краях, образовывая некий крючок. В дальнейшем можно заострить края.
  • Теперь необходимо приварить прутья к основной трубе. Делаем это по кругу, чтобы конструкция стала похожа на крючок тройник, только с 4-мя концами.
  • На верхний край трубы привариваем кольцо или просто просверливаем отверстие, для крепления каната.
  • В конце к якорю фиксируем канат и закрепляем его к самой лодке.

Самодельный якорь для лодки ПВХ готов.

Но будьте предельно аккуратны, чтобы при транспортировке или использовании не проткнуть сами баллоны лодки.

Разборной якорь

Более разумным решением будет изготовить разборной якорь, который будет легко транспортировать и тем самым Вы обезопасите себя от возможного прокола баллона на транспортном средстве.

Заключение

Как уже говорилось, вариаций якорей целая куча, поэтому можно ознакомиться с фото якорей для лодок, сделанных своими руками и тем самым вдохновить себя на изобретения одного из.

Главное разобраться с весом и типом, потому что для разных условий водоёма, нужны разные конструкции. Желаем удачи!

Держатель со струбциной из мясорубки

Держатель со струбциной можно сделать и на основе старой ненужной мясорубки.

Для этого:

  1. отпилите ее верхнюю часть, ту, куда помещается мясо, оставив только струбцину;
  2. просверлите в струбцине 2 отверстия;
  3. возьмите металлическую пластину и прикрутите ее двумя болтами к струбцине (можно взять пластину с отверстиями, кусок металлического уголка, как в примере выше, или любую металлическую пластину, в которой надо просверлить отверстия самостоятельно);
  4. через третье отверстие в металлической пластине прикрутите к ней
  5. хомут для труб;
  6. закрепите в хомуте сантехническую пластиковую трубу, с вырезом под катушку или без него.

Обработка швов клеем и установка дополнительных элементов

Последующие работы сводятся к небольшому алгоритму:

по краю кормы и транца необходимо высверлить отверстия;

прикрепить транец ко дну;

из двух одинаковых частей необходимо выпилить детали для борта принимая во внимание наклон транца;

по краям бортов и скулы днища следует просверлить отверстия с равным расстоянием в 150 мм;
на этапе скручивания деталей стоит учитывать, что борта, установленные на днище, должны быть примотаны скрученными концами наружу. Транец расположен между бортами;
прикрепить к готовой конструкции сидения и шпангоут;
отступив 300 мм от сидений, выпиливаются проемы под уключины

Это место следует укрепить брусками;
после выполненных работ все стыки деталей проклеиваются тремя слоями стекловолокна и смазываются эпоксидным клеем. Перед оклейкой откусываются все наружные скрепки.
после полного высыхания клея на стыках швов, вклеивают банку и перегородку;
во все пустые отверстия, оставшиеся после временного крепления, эпоксидной смолой вклеивают деревянные нагеля;
таким же образом склеивают наружные швы;
чтобы уберечь дно от механических повреждений, следует приделать к нему киль и наружные стрингеры.

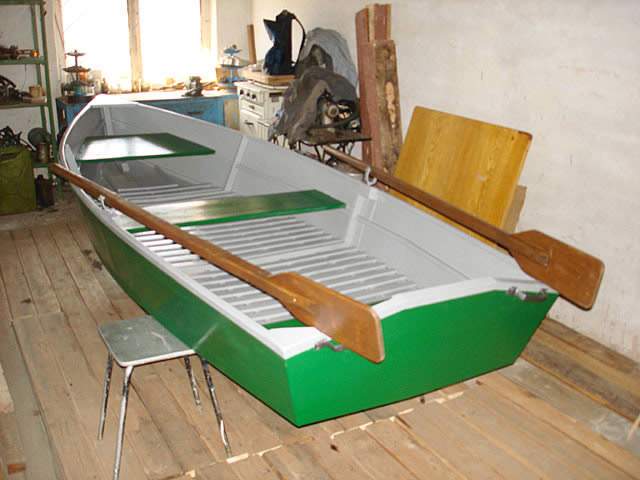

Лодка из фанеры

Фанерное плавучее средство имеет свои преимущества, к которым относятся:

  • небольшой вес, так как облегченный вариант такой лодки имеет массу, составляющую всего 10-15 кг, а такое судно довольно легко переносить даже вдвоем;
  • максимальная вместительность — 5 человек, но все зависит от выбранного проекта;
  • долговечность мини-корабля, но только в случае соблюдения технологии;
  • доступная цена всех требующихся материалов.

Если у мастера есть желание, а поводов отказываться от задуманного не найти, то нужно лишь выделить для создания лодки свободное время.

Материалы, инструменты

Мебельная фанера (ФК) для строительства этого судна не подходит, поэтому необходимо приобрести одну из следующих марок: БК (пропитка — бакелитовый лак), БС (бакелитовый клей) или, если нет возможности купить БК и БС, ФСФ (смоляной формальдегидный клей)

Обращать пристальное внимание необходимо на качество материала: в торцах недопустимы щели, а на поверхности сучки или иные дефекты. Толстая фанера не годится, так как лист должен уметь гнуться, поэтому максимальная (или оптимальная) толщина — 6-9 мм. Другие нужные материалы и инструменты:

Другие нужные материалы и инструменты:

  • брус — качественный, сухой;
  • рейки из лиственницы — для киля и стрингеров (продольных ребер жесткости);
  • стеклоткань в рулонах;
  • водостойкая краска;
  • грунтовка и шпаклевка (тоже водостойкие);
  • эпоксидный клей;
  • яхтный лак;
  • карандаш;
  • медная проволока (скрепки);
  • зубило;
  • кусачки;
  • молоток;
  • плоскогубцы;
  • рубанок;
  • рулетка;
  • саморезы;
  • струбцины;
  • шлифовальная машина;
  • шпатель;
  • электролобзик, пилки (для фигурного реза).

Чертеж фанерной конструкции

Проще и легче подобрать готовый образец, который без проблем можно найти в интернете. Но до «охоты» за ним нужно обдумать несколько деталей. К ним относится:

  1. Внешний вид лодки, ее форма.
  2. Вместимость будущего судна и его размеры.
  3. Уровень сложности конструкции. Дебютантам «кораблестроительства» лучше смотреть в сторону простых моделей.

После того как понравившийся чертеж найден, мастер имеет права слегка его подкорректировать: например, изменить размеры или форму некоторых элементов.

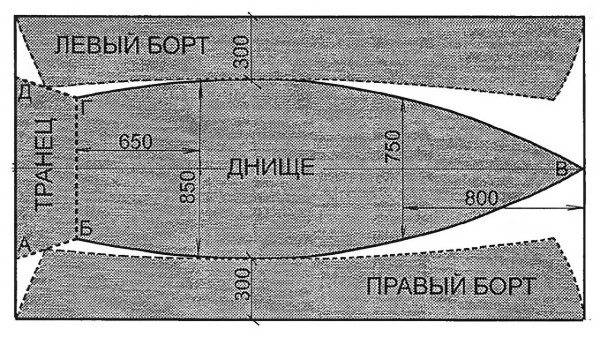

Самый простой из чертежей — тот, в котором все детали помещаются на 1 фанерном листе.

  1. Сначала на нем отмечают осевую (продольную) линию, затем те, что расположены между буквами А, Б, и В. Половину дна переносят на бумагу, вырезают, потом прикладывают выкройку ко второй половине листа, обводят карандашом, чтобы днище было симметричным.
  2. Проводят линию, отделяющую от него транец. Днище выпиливают лобзиком в первую очередь, задний борт – следом за ним.
  3. Аналогичным образом чертят, а потом вырезают боковые борта: размечают один элемент, накладывают его на вторую заготовку, затем сразу обе, зажав в струбцинах, вырезают. Места спилов у всех заготовок обрабатывают наждачной бумагой.
  4. Вырезают рейки для киля и ребер жесткости (стрингеров), затем их шлифуют.

Если не устраивают небольшие размеры плавсредства, то два листа фанеры перед операцией по раскрою склеивают «на ус», обработав места соединения сначала рубанком, а затем шлифовальной машиной. На получившийся шов ставят груз.

Сборка элементов лодки

По шагам процесс соединения деталей выглядит так:

  1. В нижней части и по бокам транца сверлят отверстия, диаметр их — 1, 5 мм, шаг — 150 мм. Точно так же поступают с днищем со стороны кормы. Обе детали соединяют проволокой, скрутки делают снаружи.
  2. Дно укладывают на 3 табурета, на крайние стулья для обеспечения нужного прогиба подкладывают доски либо книги. Зовут помощника. Вдвоем по краям борта и боковым сторонам днища делают отверстия с аналогичным диаметром и шагом.

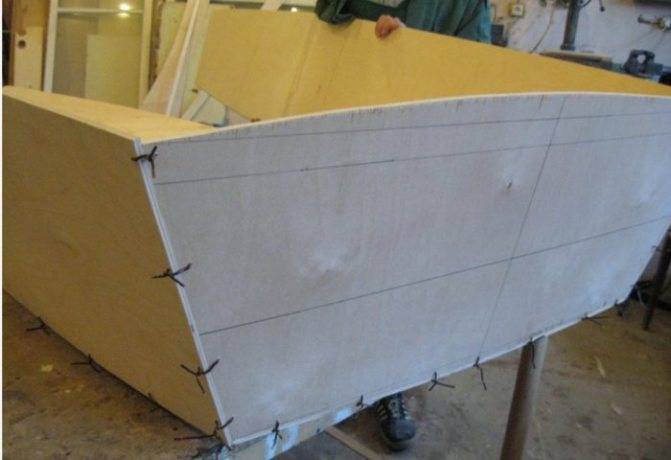

  3. Боковые элементы крепят проволокой к дну и транцу. После проверки геометрии лодки скобы обсаживают зубилом на внутренних стыках. Между бортами вставляют временные распорки в местах, где будут устанавливаться перегородки (шпангоуты) и сиденья-банки. Их временно крепят саморезами.
  4. Все стыки трижды проклеивают стекловолокном с помощью эпоксидного клея. Ширина первой полосы — 25 мм, второй — 40, третьей — 50 мм. Все скрутки проволоки с внешней стороны перед проклейкой снаружи откусывают, а места стыков скругляют.
  5. Удаляют временные распорки, устанавливают шпангоуты и банки. Отверстия от саморезов «маскируют» деревянными нагелями, посаженными на эпоксидный клей.
  6. Рейки, предназначенные для киля и стрингеров, крепят клеем и саморезами, затем помещают под пресс.

Что нам нужно

Набор инструментов

Приступая к работе, нам следует позаботиться о наличии всех необходимых инструментов.

В принципе, набор потребуется простой:

Выпиливать заготовки удобнее всего дисковой пилой

  • пила по дереву (дисковая или сабельная);
  • электролобзик с набором полотен;
  • шлифовальная машинка с насадками для обработки фанеры;
  • дрель и сверла разного диаметра;
  • шуруповерт;
  • струбцины для фиксации склеиваемых деталей;

Вместо струбцин в некоторых случаях подойдут зажимы для бумаги

  • ручной инструмент – молотки, пассатижи, стамески и т.д.
  • измерительный инструмент – рулетка и уровень.

Работы лучше выполнять в свободном гараже или мастерской. В принципе, детали можно собирать и на полу, но работать будет куда удобнее, если мы из бруса и толстых досок сконструируем специальные козлы, на которых и будут размещаться все элементы нашей будущей лодки.

Подбор материалов

Проекты лодок из фанеры, в изобилии представленные в интернете, предполагают использование самых разных материалов. Мы рассмотрим одну из наиболее простых модификаций, поскольку новичкам лучше отрабатывать методики на несложных образцах.

Заготовки для работы

Для постройки судна нам будут нужны:

Элемент конструкцииОсобенности материала
Борта и днищеВ качестве основного материала для изготовления днища и бортов используем фанерные листы.

Фанера для лодки должна соответствовать ряду требований:

  • толщина – от 5 до 10 мм в зависимости от конструкции борта. Иногда для усиления внутри устанавливаются элементы из более толстого (до 15 мм) материала;
  • максимальная влагостойкость. Борта лучше всего делать из фенолформальдегидной или бакелитизированной фанеры. Панели на карбамидном связующем также подойдут, но в этом случае понадобится дополнительная влагозащитная обработка, например, оклейка стеклотканью;
  • шлифовка – односторонняя. Из соображений безопасности и надежности шлифованный слой размещается с наружной стороны.
Внутренний каркас Опорные конструкции – шпангоуты, киль, распорки, а также сидения и транцы делают из более прочных материалов:

  • фанера толщиной 20-25 мм;
  • обрезная доска аналогичного размера.
Соединительные элементыОчень часто для соединения деталей в единую конструкцию применяется только клей. В то же время некоторые методики предполагают сшивку фанерных листов с использованием тонкой стальной проволоки, капронового шнура, толстой лески и т.д.

В качестве дополнительного укрепления швов применяются полосы из стеклоткани, пропитанной эпоксидными смолами.

Наружная отделкаКакой бы качественной ни была фанера, при длительном контакте с водой она будет набухать. Вот почему и снаружи, и изнутри все деревянные детали обрабатываются специальными составами.

К ним относятся:

  • морилки;
  • пропитки с антисептическими и влагозащитными компонентами;
  • лаки и краски.

Чертежи лодки и перенос их на материал

Прежде чем приступать к закупке материалов, нам будут нужны чертежи лодок из фанеры. Строить схему плоскодонки или туристической байдарки самостоятельно стоит только в том случае, если у вас есть достаточный опыт, и вы четко понимаете, какого размера вам нужна лодка, и какую конструкцию она обязана иметь. Новичку же лучше воспользоваться готовым проектом – благо, найти его в сети не составит труда.

Чертежи лодки из фанеры с крупными схемами устройства основных узлов

Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом:

  1. На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев.
  2. Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру.
  3. Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас.

Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем

При переносе размеров на заготовки мы с высокой вероятностью столкнемся с трудностями. Связано это с тем, чтоб стандартный размер фанерного листа (максимум 3000 мм по длине) часто бывает меньше, чем запланированные габариты лодки. В этом случае нам необходимо освоить методику склейки фанеры:

Торцы двух деталей подгоняем друг к другу.

  1. Аккуратно стесываем края на длину, превышающую толщину листа примерно в 7 – 8 раз.
  2. Полученные скосы смазываем столярным или полимерным клеем и надежно зажимаем струбцинами.
  3. После полной полимеризации клея мы получаем достаточно длинный лист с прочным соединением «на ус».

Схема склейки фанерных листов

Подготовка

Подготовленная древесина заносится в сухое помещение и укладывается на ровную поверхность. Затем сверху устанавливается небольшой груз во избежание перекосов. В таком положении доска пролежит год.

 Загрузка …

Обшивка корпуса лодки листовым металлом

После выдержки положенного времени для подготовки материала при постройке лодки, приступаем к следующим этапам приготовления:

  • Производим замер длины бортов, оставляя небольшой запас, и запиливаем, сохраняя угол в 45 градусов. Местом запила будет носовая часть лодки. Далее берется рубанок и стругается доска по всей длине с обеих сторон, на местах запила снимается фаска, для того чтобы плотно подогнать части друг к другу. После проведения подготовительных работ, необходимо все места запилов покрыть антисептиком.
  • Далее необходимо изготовить треугольный брусок для скрепления носа судна. Длина заготовки должна быть в полтора раза больше ширины борта. Брусок стругается и покрывается антисептиком.
  • Для изготовления задней части, понадобится более широкая доска, желательно пятидесятка. Не стоит забывать о небольших запасах после отпиливания.

Ремонт

Для лодок, которые вы изготавливали, лучшим вариантом будет провести ремонтные работы самостоятельно. Вам следует предварительно осмотреть лодку, найти причину потомки (пробоину и т.д.) и обязательно исправить имеющийся дефект.

Пробоину можете заделать кусочками досок, предварительно обезжирив поверхность и приклеив новый фрагмент дерева. Если же проблема более серьезная, то лучше всего будет обратиться к специалисту, который сможет провести профессиональные ремонтные работы.

Таким образом, теперь вы знаете, как самостоятельно изготовить лодку и провести ее ремонт в домашних условиях.

Требования к самодельному креслу

Как и любая другая вещь, самодельное кресло для вашей лодки должно соответствовать некоторым характеристикам. Оно должно подходить по степени жесткости конструкции, максимально допустимой нагрузки на лодку, удобству, вашему росту и другим параметрам. Все самодельные кресла делятся на несколько типов.

Жесткие. Для изготовления кресел данного типа используются влагоустойчивый пластик или фанера. Эти конструкции считаются самыми популярными. У них может различаться тип крепления: закрепляются в одном конкретном положении (стационарный), перемещаются по лодке или двигаются по своей оси (подвижный).

Регистрация плавсредства

Чтобы зарегистрировать лодку собственного изготовления, следует предоставить в Госинспекцию по маломерным судам, следующие документы:

  • паспорт;
  • индивидуальный номер налогоплательщика;
  • согласованный и подписанный инспектором Акт первичного технического освидетельствования плавсредства с заключением о годности его к эксплуатации;
  • расчетные чеки на материалы, которые были использованы в процессе постройки;
  • квитанции об уплате госпошлины за регистрацию;
  • регистрационную карточку;
  • заявление на регистрацию.

Образцы всех документов с предполагаемой суммой платежей, можно найти в интернете.

Построить лодку из фанеры не очень сложно, тем более, если имеется опыт работы с деревом и фанерой. Гораздо сложнее ее будет зарегистрировать, к великому сожалению. Это связано с тем, что госучреждения не хотят разделять ответственность, вместе с любителями самодельных конструкций. Идеальный вариант, это использование самодельного плавсредства где-нибудь в глубинке, подальше от всевозможных инспекций.

Клей

В производстве лодок ПВХ используется полиуретановый клей, который изначально применялся в обувной промышленности. Лодочные ЗИПы обычно комплектуются клеями без отвердителя. Они неплохо склеивают, но до определенного нагревания заплатки солнцем. Некоторые производители кладут в ЗИП два тюбика, в одном клей – смола, в другом специальный отвердитель, такой ремкомплект наиболее качественный. Но в любом случае ремкомплект создан для того, чтобы в случае чего, можно было поставить временную заплатку и спокойно продолжить рыбалку. Для качественного домашнего ремонта желателен двухкомпонентный клей. Причем самый долговечный и самый качественный клей, у которого высокая температура склеивания. Как правило, порядка семидесяти градусов.

Существуют и холодные клеи, у них температура склеивания составляет 21 градус, и такие клеи в большинстве случаев используются на промышленных производствах, дабы увеличить производительность труда. То есть, чем меньше времени уходит на нагрев, тем быстрее собирается шов, а чем быстрее собирается шов, тем быстрее делается сама лодка. Гарантийный срок таких пэвэхашек год-два, и они его отхаживают, а вот после шести – семи лет «холодный» клей становится термически неустойчивым, и при сильном нагревании солнечными лучами начинает «плыть». Перестает работать отвердитель, и сам клей превращается в смолу без отвердителя, соответственно, начинают расходиться швы.

Ремонтируя лодку на водоеме, тоже неплохо прогреть заплатки. При этом нужно знать, что греть заплатки нужно не со стороны клея. Открытый огонь, при прогревании со стороны клея, способствует образованию на нем пленки, существенно ухудшающей качество склейки. Можно прогревать материал походной железной кружкой с находящейся в ней кипятком, причем главное, чтобы хорошо прогрелся хотя бы один слой материала. Кстати, так называемый «секундный» клей использовать не рекомендуется, так как он не удаляется с поверхности ПВХ, причем никак. Латка на полиуретановом клее снимается в обратном порядке – греем и снимаем. Если латка была на «секундном» клее, то ее придется только вырезать. К слову, в промышленном производстве место заплатки предварительно оклеивают малярной лентой или изолентой, чтобы клей не выходил за границы латки. В принципе, клей и так можно намазать, на качество это не сильно влияет. Но полиуретановый клей имеет свойство желтеть на солнце, что впоследствии может испортить вид шва.

Преимущества использования фанеры для изготовления лодки

Фанера является легким, доступным и универсальным материалом, который может использоваться для различных строительных и ремонтных работ. К преимуществам использования фанерных листов для изготовления лодки следует отнести:

  1. Прочность и легкость. Готовая конструкция из фанеры получается невероятно легкой, чем цельная древесина. При этом прочность клееного шпона практически не уступает дереву.
  2. Устойчивость готовой конструкции. Фанерные листы имеют четкие геометрические пропорции, что не только делает разметку и монтаж простым, но и гарантирует отличный показатель устойчивости лодки.
  3. Доступность. Фанера является доступным материалом, поэтому и лодка на ее основе обойдется недорого. К тому же дополнительно может потребоваться только специальный клей, отделочные материалы и простые инструменты.
  4. Аккуратный внешний вид. Фанерная лодка получается очень аккуратной, и ничем не уступает покупным конструкциям.
  5. Простота изготовления. Самостоятельно изготовить лодку из фанеры сможет каждый человек, обладающий хотя бы минимальными столярными навыками. При этом строительство займет от одного до нескольких дней в зависимости от сложности конструкции и интенсивности работы.

Чтобы конструкция из фанеры получилась прочной, устойчивой и долговечной, особое внимание следует уделить предварительным расчетам. Если есть хотя бы малейшие сомнения в своих силах, лучше использовать готовый чертеж. Подробное описание изготовления лодки из фанеры можно найти в видео:

Подробное описание изготовления лодки из фанеры можно найти в видео:

Виды

В зависимости от материала для изготовления плоскодонки, они бывают следующих видов:Деревянные – классически вариант данной лодки. Изготавливаются деревянные лодки самостоятельно из досок хвойных пород (ели, сосны), фанеры. Недостатком таких плавсредств является их приличный вес, из-за чего рыболовы не имеющие авто с прицепом используют такую лодку только на находящемся рядом водоеме.


Деревянная лодка должна изготавливаться из досок влажностью не более 16%, не имеющих трещин и выпадающих сучков

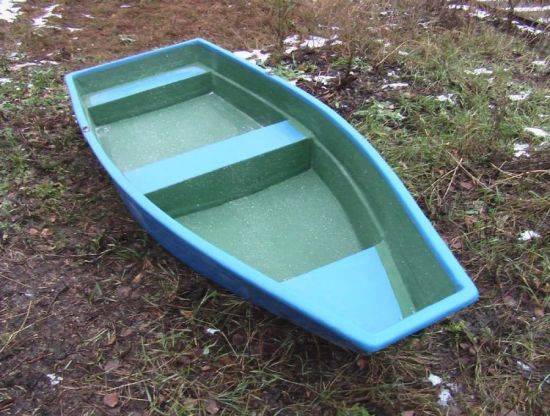

Пластиковые – легкие и прочные заводские лодки, имеющие цельную конструкцию, сделанную из прочного и устойчивого к ударам полипропилена, стеклопластика, пластика ABS. Сделать такую лодку самостоятельно невозможно. Цена ее, по сравнению с надувными аналогами, несколько ниже. Минусом такой лодки является ее хрупкость при низких температурах и очень сложный самостоятельный ремонт.


Пластиковые модели следует эксплуатировать только в теплое время года – в холода и при заморозках их корпус становиться хрупким и легко повреждается

Металлические – изготавливают такие лодки из алюминия и дюралюминия. Такие лодки по прочности и весу являются «золотой серединой» между деревянными и пластиковыми моделями. Имея небольшой вес и постоянную, не зависящую от температуры воздуха и воды прочность материала корпуса, они могут свободно эксплуатироваться в течение всего сезона открытой воды.

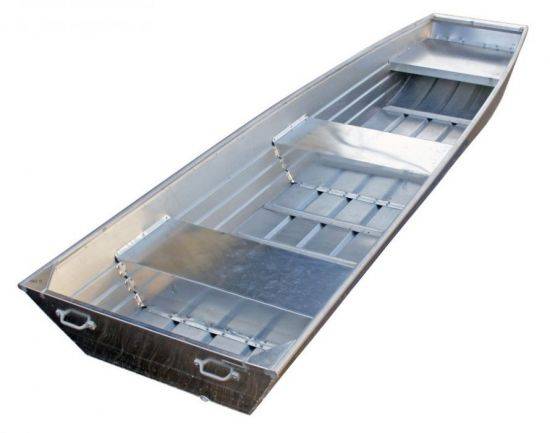

Алюминиевая лодка плоскодонка не подходит для плавания по морю – легкая конструкция достаточно просто опрокидывается большой волной

Как сделать лодку из фанеры

Приступаем к работе

Для начала нужно надуть лодку. Сделать это можно в гараже или в квартире (если размеры позволяют). Выбираем подходящее место для установки защелок вёсел (некоторые называют их адаптерами). Устанавливать их нужно на бортах, чтобы иметь возможность зафиксировать весла на время, когда они не будут использоваться.

Найдите подходящие места и пометьте их маркером. Спустите лодку. Найдите отмеченные места и тщательно зачистите их. Делать это нужно на ровных, твердых поверхностях, чтобы добиться ожидаемого результата

Сначала можно пройтись наждачной бумагой с мелким зерном, но осторожно, чтобы не повредить борт лодки

Проведение разметки

После этого обмакните кусок ткани (желательно хлопчатобумажной) в бензин и тщательно протрите помеченные места.

Нанесите резиновый клей на подготовленное место.

Для этого можно пользоваться обычной кисточкой. Сразу же нанесите клей и на нижнюю поверхность защёлок.

Подождите 10-15 минут и нанесите ещё один слой клея. Оставьте лодку на 5-7 минут, чтобы клей успел слегка схватиться. После этого установите защелки на соответствующих местах и плотно придавит. Лучше будет придавить их чем-нибудь тяжелым и оставить на сутки – за это время клей наберет максимальную прочность.

Точно такую же процедуру проделайте с креплениями леера безопасности. Их устанавливать нужно на корме лодки – две сверху и две сбоку. Именно на них будет крепиться изготовленный своими силами навесной транец.

Металлический каркас

Теперь переходим к металлическому каркасу.

Сделать его тяжелее – понадобится не только сварка, но и определенный опыт работы с нею.

Изучить саму конструкцию каркаса можно как в интернете, так и в обычных магазинах.

Если нужно, немного измените габариты каркаса, чтобы он соответствовал вашей лодке и мотору.

В качестве основного материала можно использовать любую полосу достаточной толщины из нержавеющей стали. Полоски нужно изогнуть под определенным углом, соединить между собой одной-двумя перемычками и приварить к концам металлические трубки, по диаметру подходящие к креплениям лееров, уже установленным на борту лодки.

Фанерный лист Выпилить прочную фанеру (в крайнем случае ДСП) сможет любой человек, даже без особых навыков.

Дерево желательно густо покрыть краской или лаком – в 2-4 слоя, выжидая, чтобы предыдущий слой подсох.

Это защитит древесину от воды и, следовательно, гниения.

Приложите подготовленную фанеру к каркасу и пометьте места, где будут располагаться отверстия для шурупов. Проделайте сквозные отверстия при помощи дрели. Установите фанеру на каркас и плотно затяните болты. Вот и всё. Навесной транец готов, и на всю работу было затрачено всего несколько часов.

Образец готовой конструкции

Осталось только закрепить мотор на фанере – сделать это довольно просто, благодаря имеющимся на нем креплениям.

Если со временем вы решите установить другой мотор, крепления которого не смогут надежно фиксировать его на фанере из-за её малой толщины, вовсе не обязательно переделывать транец – достаточно просто подложить ещё один лист фанеры – его не нужно приклеивать или фиксировать иначе. Крепления мотора надежно зажмут лист, исключая возможность люфта.

Перенос рисунка на деревянную заготовку

После очередной проверки чертежей на правильность, их переносят на картон. Толстая и жесткая бумага облегчит этап переноса чертежей на заготовки. Рисунок переносится на заготовку с учетом всех контуров и обводов в точности, как он начерчен, без всевозможных напусков, уменьшений и увеличений размеров.

При копировании рисунков следует учитывать направление волокон древесины. В данном случае, все зависит от конструкции элементов лодки. Если элемент изготавливается из фанеры, то слои фанеры сами по себе расположены таким образом, что волокна каждого последующего слоя располагаются перпендикулярно предыдущего слоя.

Что касается изготовления футоксов, то их можно сделать и больше, по высоте, поскольку их потом можно будет обрезать.

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

  1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
  2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
  3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
  4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
  5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

  1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
  2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

  1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
  2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

  • при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
  • все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
  • герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
  • во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
