Система смазки
ОБЩИЕ СВЕДЕНИЯ
Система смазки деталей двигателя нужна для уменьшения трения между ними (а значит, уменьшения износа) и отвода тепла. Осуществляется смазка моторными маслами, тонкая пленка которых, образующаяся между трущимися деталями отделяет их друг от друга. Нехватка масла в каком-либо месте может стать причиной местного перегрева, задира и даже сваривания деталей между собой.
Для смазки деталей двигателей скутеров применяются минеральные масла (получаемые из нефти путем перегонки), синтетические и полусинтетические.
Осуществляет циркуляцию масла в четырехтактных двигателях масляный насос шестеренного типа, приводимый от коленчатого вала двигателя. Кроме насоса, система смазки содержит масляный фильтр, клапаны (обратный и предохранительный) и магистрали в виде каналов (трубок и сверлений в деталях). Схема системы смазки представлена на рисунке 1.
Масло в процессе работы загрязняется продуктами износа деталей двигателя и частицы сажи, проникшие в кривошипную камеру через зазор между поршнем и цилиндром. Для улавливания этих частиц служит масляный фильтр, размещенный в нагнетательной магистрали.
Рис. 1 Схема системы смазки
Запас масла содержится в картере. Нагнетаемое масляным насосом, оно подается к подшипникам коленвала, к клапанному механизму, ЦПГ. Отсюда вывод: не надо газовать сразу после запуска двигателя, пусть сначала насос разгонит масло куда надо, это примерно 30 секунд.
Четырёхтактный двигатель
Рабочий цикл четырёхтактного двигателя состоит из четырёх основных этапов — тактов. Поршень — металлический стакан, опоясанный пружинящими кольцами (поршневые кольца), вложенными в канавки на поршне. Поршневые кольца не пропускают газов, образующихся при сгорании топлива, в промежутке между поршнем и стенками цилиндра. Поршень снабжен металлическим стержнем — пальцем, соединение с шатуном. Шатун передаёт прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала.
Впуск — четырёхтактный двигатель
В процессе впуска поршень четырёхтактного двигателя идёт из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). Одновременно кулачком распредвала открывается впускной клапан, — в цилиндр четырёхтактного двигателя затягивается свежая топливно-воздушная смесь.
Сжатие — четырёхтактный двигатель
Поршень четырёхтактного двигателя поднимается из НМТ в ВМТ, сжимая рабочую топливную смесь. Одновременно и значительно поднимается температура горючей смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия (не путать с компрессией). Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Но, для четырёхтактного двигателя с б́ольшей степенью сжатия требуется топливо с б́ольшим октановым числом, которое дороже.
Сгорание и расширение (рабочий ход поршня) — четырёхтактный двигатель
Незадолго до окончания такта сжатия горючая смесь воспламеняется искрой от свечи зажигания. Во время следования поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси именуется углом опережения зажигания. Опережение зажигания необходимо для того, чтобы давление газов достигло максимальной величины когда поршень будет находиться в ВМТ. Тогда использование энергии сгоревшего топлива будет максимальным. Скорость горения топлива практически не меняется, то есть занимает фиксированное время, следовательно чтобы достичь максимальной производительности двигателя нужно увеличивать угол опережения зажигания пропорционально уровню оборотов коленвала. В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором воздействующим на прерыватель). В более современных двигателях для регулировки угла используется электронное опережение зажигания.
Выпускная система — четырёхтактный двигатель
После НМТ такта рабочего хода поршня четырёхтактного двигателя открывается выпускной клапан, и поднимающийся поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается и четырёхтактный цикл начинается сначала. Необходимо также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндра/-ов горючей смесью, а также для лучшей очистки цилиндра/-ов четырёхтактного двигателя от отработанных газов.
Четырехтактный двигатель скутера: 1 — цилиндр с головкой 2 — крышка головки цилиндра 3 — карбюратор 4 — впускной патрубок 5 — электростартер.
Для ещё большей наглядности посмотрите видеоролик, наглядно показывающий работу четырёхтактного двигателя. На этом видео демонстрируется автомобильный четырёхцилиндровый шестнадцатиклапанный (то есть, в каждом цилиндре по два впускных и выпускных клапана, для лучшей продувки) двигатель, однако сути это не меняет.
Маслонасос и маслопровод скутера — теория, разновидность, принцип работы
Все современные двухтактные скутеры, независимо от страны изготовителя, оборудованы системой раздельной смазки. Они сами умеют смешить требуемое количество масла к бензину, причем зависимости от скорости движения, они увеличивают либо уменьшают подачу. Про четырехтактные скутеры в этой статье говорить не будем, так как система смазки там абсолютно иная и требует отдельного обзора.
Если помните, в начале на мопедах Карпаты, Дельта и прочих аппаратах советского производства такого не было, и масло заливалось непосредственно в бензобак. О качестве масла никто не задумывался и лили, как правило, вообще четырехтактное масло, которое никак не предназначено для этих целей.
С приходом японской б\у техники, все узнали о бензонасосе и маслонасосе, которые на нашу технику не устанавливали.

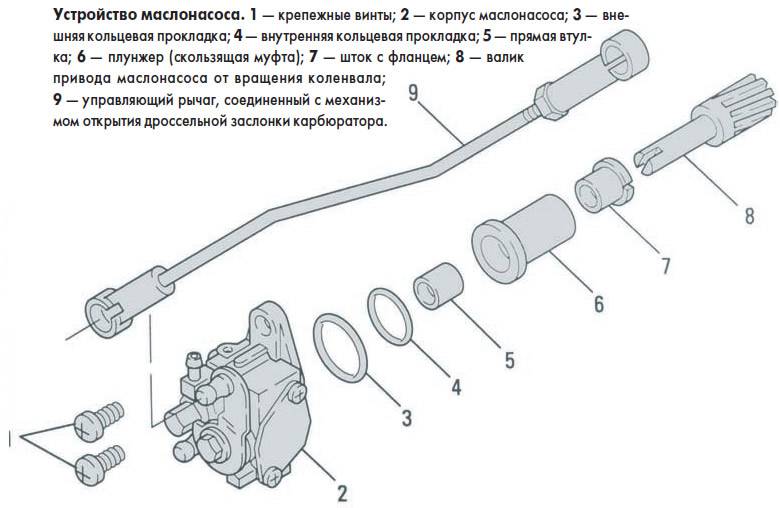

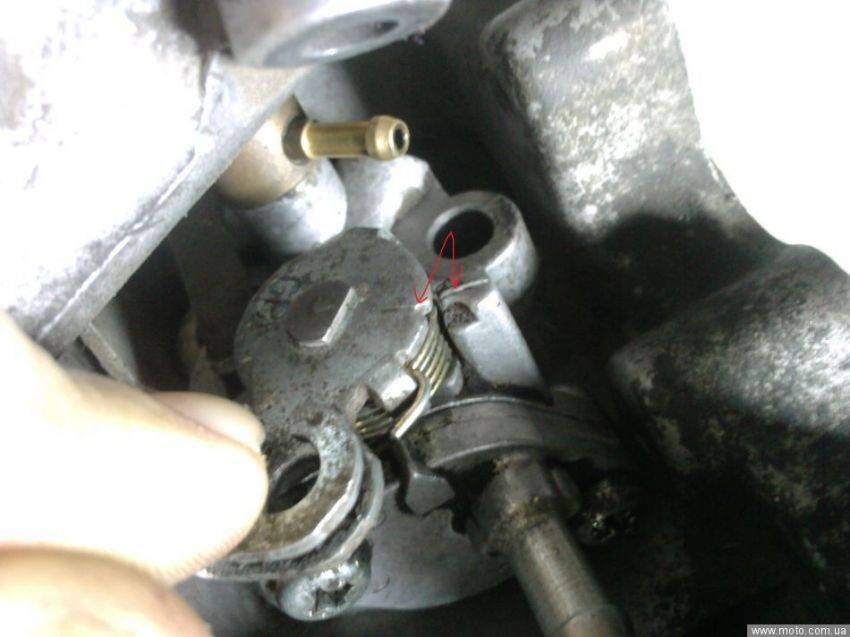

Принцип работы маслонасоса на скутере
Маслонасос призван облегчить эксплуатацию скутера и позволяет избежать ошибок. Система очень проста и интуитивно понятна. Рычажок масляного насоса соединен при помощи троса с ручкой газа (не на всех скутерах). Поворачивая ручку газа, вы одновременно поднимаете иглу карбюратора и прокручиваете рычаг масляного насоса (большинство скутеров Honda). Благодаря такой простой конструкции, количество масла в двигатель подается всегда в соотношении с нагрузкой.
Некоторые производители устанавливают маслонасосы возле вариатора, соединяя их с коленвалом, что довольно не практично. Более того, встречаются китайские скутеры, где эта деталь установлена в районе заднего редуктора, и производительность насоса напрямую зависит от оборотов заднего колеса. Такой подход вызывает сомнения, так как при работе двигателя на холостых оборотах, например при стоянке на светофоре, в двигатель масло не поступает.
Периодически осматривайте масляную магистраль
Осматривайте периодически маслопроводы на наличие подтеков и дефектов. На некоторых скутерах вы можете обнаружить также масляный фильтр. Функция масляного фильтра, я думаю ясна всем, он предназначен для очистки поступаемого в двигатель двухтактного масла. Фильтр может быть установлен как в магистрали, так и сразу под баком, или даже в баке. Часть скутеров не оборудуются такими фильтрами, и если вы его не обнаружили, не стоит беспокоиться.
Если же все таки такой масляный фильтр у вас установлен, на забывайте проверять его, ведь если фильтр засорится перекроет ход маслу, возможны серьезные проблемы с двигателем. Достаточно проверять его один раз в 3-4 сезона.
Чистка масляного фильтра на скутере
- При обнаружении чрезмерного засорения, снимите масляный фильтр и промойте его в бензине.
- Наилучшим вариантом будет продуть его после этого компрессором.
- Следует отметить важный момент. После снятия маслопровода и бачка, как правило масло в нем не остается. Вместо этого, трубки заполняет воздух. Если всю систему сразу подсоединить к маслонасосу скутера, воздух в трубках останется и образует воздушную пробку. Если после этого вы зальете масло в бак и заведете скутер, вероятнось того, что двигатель будет работать на чистом бензине очень велика, так как насос не в силах протолкнуть воздушную пробку. Последствия работы двухтактного скутера на чистом бензине, я думаю, вам известны.
- Чтобы избежать этого, оставьте шлангочку со стороны масляного насоса не подсоединенной и залейте масло в бак. Спустя несколько секунд оно начнет выходить из не подсоединенного конца, но не спешите сразу ставить все на место.
- Подставьте под шлангочку подходящую посуду и добейтесь того, чтобы вытекающее масло не имело пузырьков и вытекало ровной струей.
- После этого подсоедините его к маслонасосу.
- На некоторых скутерах устанавливаются насосы, в которых предусмотрено удаление воздуха из системы при помощи отверстия, которое затягивается небольшим винтом. Открутите винт и дождитесь чистого масла, затем затяните винт.
Вы также можете ознакомиться с другими статьями на тему:
Возможные неисправности и их признаки
Тем не менее, устройство может выйти из строя. «Симптомами» поломки могут служить следующие.
- Снижение или повышение рабочего давления масла. О нем сигнализирует соответствующая лампочка на приборной панели транспортного средства.
- Увеличенный расход масла.
В роли причин подобных проявлений могут выступать следующие неисправности.
- Забитие сетки маслоприемника. Попадание туда грязи препятствует нормальному прохождению жидкости, в результате чего не удается обеспечить необходимый напор. Проблема решается чисткой.
- Поломка клапана. Если из строя вышел редукционный клапан, при существенном повышении давления не происходит сброс. Устраняют неисправность путем замены вышедшей из строя детали.
- Механический износ. Ему подвержены как внутренняя поверхность корпуса, так и подвижные элементы (шестерни, ротор, статор). При незначительном износе можно заменить пришедшую в негодность деталь. При существенном единственный путь решения проблемы – это полная замена прибора на новый.
- Некачественное масло. Некоторые марки смазочных материалов не обладают достаточной текучестью. В результате могут возникнуть проблемы. Решение – слить старую и закачать новую смазку.
- Утечка в картере. Из-за механического повреждения картера смазка может подтекать. В таком случае давление падает, а маслонасос начинает работать более интенсивно. Решают проблему путем устранения причины утечки.
Неисправности маслонасосов и их признаки
Наличие нарушений в работе масляной системы можно заметить по миганию лампы индикации давления масла.
Основные причины нарушений:
- выход из строя приборов контроля,
- засорение фильтра системы,
- использование масла, несоответствующего установленного производителем маслонасоса требованиям,
- снижение уровня в картере,
- засорение самого маслонасоса.
Внешними признаками неисправности маслосистемы являются:
- увеличение расхода масла,
- падение давления в системе.
Эксплуатировать автомобиль с неисправной маслосистемой (в первую очередь – при сниженном давлении масла) недопустимо, такое транспортное средство необходимо экстренно отправить в сервис для полной диагностики, выяснения и устранения причин поломки.

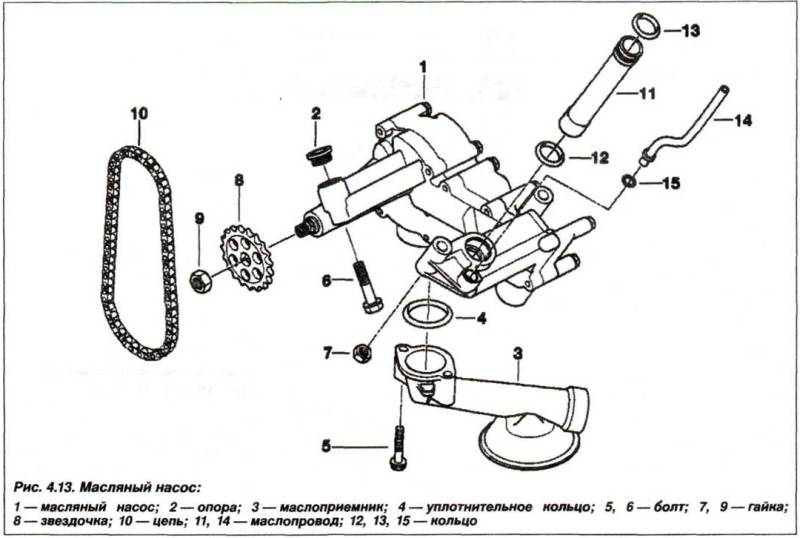

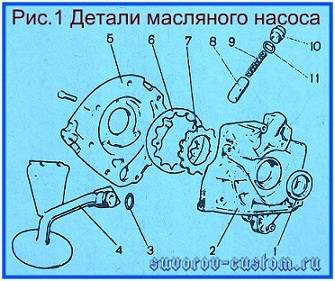

Дефектовка и ремонт снятого элемента
Давайте посмотрим, как проверить снятый масляный насос. Проверка заключается в визуальном осмотре, измерениях и сравнении результата измерений с номинальными размерами.
Откручивают крышку маслоприемника вместе с редукционным клапаном. Стоит приложить усилия, чтобы не потерялась упорная шайба пружины
Далее следует обратить внимание, что некоторые болты будут меньше остальных. Такой болт должен затем снова встать на свое место. Штангенциркулем измеряют пружину
В состоянии покоя она должна иметь не менее 38 миллиметров длины. Затем снимают крышку, на которой будут следы от выработки шестеренок. Если задиры глубокие, то износ у маслонасоса большой. Крышку можно отремонтировать – следует выровнять ее плоскость
Штангенциркулем измеряют пружину. В состоянии покоя она должна иметь не менее 38 миллиметров длины. Затем снимают крышку, на которой будут следы от выработки шестеренок. Если задиры глубокие, то износ у маслонасоса большой. Крышку можно отремонтировать – следует выровнять ее плоскость.
Далее извлекают ведущую шестеренку и проверяют визуально состояние ее зубьев. Если на зубьях имеются потертости и задиры, это говорит о большом износе. Следует проверить и ведомую шестеренку. Главное в ней – это отверстие, в котором расположена ось фиксации.
Затем проверяют стенки корпуса устройства и ось ведомой шестеренки. Рытвины, борозды, различные дефекты говорят о том, что в рабочую зону внутри насоса попадал мусор.
Автоматический пусковой обогатитель скутера
Для того что бы, без проблем запустить холодный двигатель, нужна богатая смесь (много бензина и мало воздуха), а для работы двигателя в обычном режиме, нужна обычная смесь (оптимальное соотношение бензина к воздуху примерно 1:15).
На старых, скутерах, мотоциклах, автомобилях обогащение смеси при пуске холодного двигателя производили в ручную двумя способами: закрывали воздушную заслонку, тем самым ограничивая поступление воздуха в двигатель, либо опять же в ручную, открывали специальный канал в карбюраторе, через который и впрыскивалась дополнительная порция топлива.
Но в ручную открывать-закрывать не совсем удобно, и что бы автоматизировать этот процесс и придумали, автоматический пусковой обогатитель.
Как он работает?
Внутри корпуса обогатителя есть нагревательный элемент, через который после запуска двигателя начинает проходить электрический ток под действием которого происходит нагревания элемента и капсулы так как они соприкасаются друг с другом. Внутри капсулы есть специальный порошок который при нагревании расширяется и выталкивает шток вместе с иглой.
Вот как выглядит обогатитель в распиленном виде.

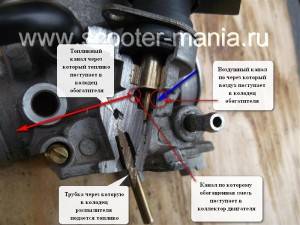

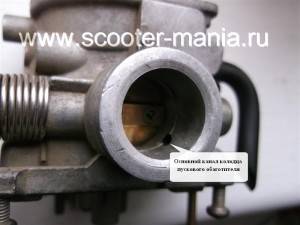

Теперь давайте рассмотрим как работает обогатитель в самом карбюраторе.
Когда вы запустили холодный двигатель (игла обогатителя поднята ) в диффузоре карбюратора создается разряжение которое через рубку засасывает топливо в колодец обогатителя, где оно смешивается с воздухом поступающим в колодец через воздушный канал и далее через основной канал в виде обогащенной пусковой смеси поступает в впускной коллектор двигателя.
После запуска двигателя по мере его прогрева элемент начинает разогревать капсулу и игла вместе с штоком постепенно выходит и перекрывает все каналы в колодце обогатителя тем самым прекращая подачу пусковой смеси в впускной коллектор двигателя.
Для наглядности подключаем обогатитель к аккумулятору и примерно через пять минут игла вышла и перекрыла все каналы.
В заключении вам будет показан способ как проверить работоспособность обогатителя.
Состояние обогатителя до запуска (двигатель холодный) подключаем к нему аккумулятор и через несколько минут игла должна выйти.
Как вам видно на фото игла вышла значит с нашим обогатителем все в порядке, а если игла не вышла значит обогатитель не исправен и подлежит замене.
Конструкция
Корпус насоса выполнен с горизонтальным разъемом. Нижняя часть корпуса установлена на раме внутри опоры переднего подшипника и крепится к ней напорным и всасывающими патрубками. Во всасывающую камеру импульсного насоса масло поступает из переливного бачка, установленного на съемной части корпуса . Питание бачка производится из всасывающей линии главного масляного насоса через шайбу диаметром 30 мм. Для уменьшения потерь и пульсации масла производится тщательная зачистка улитки насоса и спиральной камеры.
В съемной части корпуса установлены воздушники для отвода скапливающегося в этих полостях воздуха. С целью успокоения потока в напорной камере импульсного насоса установлена сетка
Одноступенчатое рабочее колесо главного насоса диаметром 360 мм и рабочее колесо импеллера диаметром 280 мм на шпоночном соединении посажены на общий вал , установленный в собственных подшипниках . Вал соединен с ротором турбины с помощью зубчатой муфты, которая допускает некоторую расцентровку и излом осей ведомого и ведущего вала.
Рабочее колесо главного масляного насоса уплотнено плавающими кольцами , торцы которых залиты баббитом и выполняют роль упорного подшипника. Для уравновешивания осевого усилия за рабочим колесом главного масляного насоса создана камера, в которую подводится масло из корневой части рабочего колеса. Масло из камеры специальным трубопроводом перепускается в камеру за рабочим колесом импеллера, также соединенную отверстиями в корневом сечении рабочего колеса с всасывающей камерой импеллера. Колеса насосов изготовлены из углеродистой стали с последующим азотированием для предохранения их от коррозии.
Уплотнительные кольца на рабочих колесах главного насоса и импеллера установлены на разных диаметрах. Диаметры установки уплотнительных колец выбраны таким образом, чтобы свести к минимуму неуравновешенные осевые линии, возникающие при работе главного масляного насоса и импеллера. Для создания стабильности в работе импеллера из всасывающей камеры главного масляного насоса сделан перелив в бачок, установленный на всасывающей линии импеллера.
Рабочее давление, создаваемое главным масляным насосом при частоте вращения 50 , составляет 1,6 МПа, а импеллером 0,7 МПа.
При ревизии и ремонте насосной группы необходимо обратить внимание на состояние колес, на установку чертежных зазоров – как радиальных, так и осевых. Как отмечалось ранее, кроме главного масляного насоса в системе маслоснабжения используются пусковой насос высокого давления, резервный и аварийный насосы системе смазки
Все вспомогательные насосы установлены на нулевой отметке, значительно ниже масляного бака, и находятся постоянно под заливом, с подпором, равным разности уровней установки насосов и маслобака, чем обеспечивается нормальная работа вспомогательных насосов
Все вспомогательные насосы установлены на нулевой отметке, значительно ниже масляного бака, и находятся постоянно под заливом, с подпором, равным разности уровней установки насосов и маслобака, чем обеспечивается нормальная работа вспомогательных насосов
Как отмечалось ранее, кроме главного масляного насоса в системе маслоснабжения используются пусковой насос высокого давления, резервный и аварийный насосы системе смазки. Все вспомогательные насосы установлены на нулевой отметке, значительно ниже масляного бака, и находятся постоянно под заливом, с подпором, равным разности уровней установки насосов и маслобака, чем обеспечивается нормальная работа вспомогательных насосов.
Давление и подача пускового насоса высокого давления практически такие же, как у главного насоса, так как пусковой насос должен обеспечить нормальную работу системы регулирования и защиты, а также системы смазки подшипников при низкой частоте вращения ротора турбины.
Резервный масляной насос должен развивать напор и подачу, обеспечивающие нормальную работу системы смазки. Аварийный же насос, работающий от аккумуляторной батареи, имеет минимальную подачу, позволяющую безаварийно остановить турбину при потере собственных нужд. Напорные маслопроводы резервного и аварийного масляных насосов через обратный клапан соединены с напорной линией инжектора смазки.
Масляный насос, что это? Понятие и назначение масляного насоса
Масляный насос автомобиля это устройство, создающее в системе давление на смазку, благодаря чему она поступает к подвижным элементам двигателя внутреннего сгорания. Давление необходимо, чтобы подавать смазочный материал (масло) к тем элементам двигателя, которые нуждаются в принудительной смазке, например распредвал расположенный в головке блока цилиндров, то есть гораздо выше масляного бака и без давления создаваемого масленым насосом смазка к нему не попадет
Насос масло автомобиля приводится в действие благодаря коленчатому валу или через приводной вал от распредвала
По характеру управления их делят на два вида: регулируемые и нерегулируемые
- Регулируемый — благодаря возможности регулирования производительности создает стабильное давление в системе
- Нерегулируемый — постоянное давление смазки поддерживается за счет наличия и действия специального, редукционного клапана
В зависимости от конструкции они также делятся на:
1. Роторного типа — давление создается благодаря лопастям ротора
2. Шестеренного типа — масло получает давление благодаря работе шестеренок.
Они в свою очередь подразделяются на:
- шестеренные с наружным зацеплением — когда две шестерни находятся рядом,
- шестеренные с внутренним зацеплением, когда одна шестерня расположена внутри другой.
Разница в расположении шестерёнок не влияет на производительность, но влияет на размеры устройства. Благодаря тому что шестерни находятся друг в друге, требуется гораздо меньше мета для их размещения, а следовательно и шестеренный с внутренним зацеплением получается меньшим по габаритным размерам
Виды промышленных насосов
Насосы задействованы в различных отраслях промышленности. Оборудование используется для напорного перемещения, нагнетания, всасывания, сжатия, разрежения жидкости или газа в результате передачи перегоняемому веществу потенциальной или кинетической энергии.
По принципу действия падающего элемента устройства делятся на несколько групп:
- Роторные – функционируют по принципу вытеснения. Вращающие поршни или винты формируют в цилиндре рабочие полости, наибольших размеров для всасывания и наименьших для напора.
- Возвратно-поступательные – перегон веществ посредством осевого движения поршня или мембраны в цилиндре, который соединяется с подводящими и напорными трубами с помощью всасывающего и нагнетательного элемента.
- Динамические – вращающиеся колеса передают кинетическую энергию к перекачиваемой среде (жидкости или газу), которая в диффузоре или спирали преобразовывается в энергию давления.
- Специальные – небольшие приборы, в которых не предусмотрен традиционный вращающийся или движущийся вдоль оси рабочий элемент.
В процессе эксплуатации в насосном оборудовании могут возникать различные проблемы. Например, сильный шум или вибрация, скачкообразные движения, заедание, деформация и разрушение уплотнителей, коррозия, снижение производительности, вытекание смазки из узлов трения, коррозия и т.д. Большинство неполадок можно избежать (либо минимизировать вероятность их появления) при своевременном и правильном техническом обслуживании. Обязательный элемент ТО – грамотный подбор и использование смазочных материалов, которые полностью отвечают условиям работы конкретного узла техники.
Обязательному смазыванию подлежат следующие детали:
- направляющие скольжения;
- подшипники;
- резьбовые соединения;
- электрические контакты;
- прокладки и уплотнители.
Усложнение конструкции
- Двухступенчатый масляный насос шестеренчатого типа с внутренним зацеплением. Устанавливается в поддоне картера.
- Клапан регулировки давления масла. С помощью электромагнитного клапана ECU (Engine Control Module) направляет масло в разные каналы, переключая тем самым режимы работы масляного насоса. При регулировании производительности учитывается нагрузка на двигатель, температура охлаждающей жидкости, обороты коленчатого вала и сигналы с АКПП. При подаче управляющего сигнала клапан открывается, пропуская масло в каналы первой ступени (давление в системе порядка 1,8 атмосфер). При отсутствии управляющей «массы» возвратная пружина возвращает клапан в исходное положение, изменяет направление протекания масла, поднимая давление в системе до 3,3-4 Атм.
Изменение производительности позволяет снизить механические потери, затрачиваемые на смазывание и охлаждение трущихся пар двигателя. Такое решение повышает общий КПД двигатели, уменьшая количество вредных выбросов.
- Обратные клапаны в возвратных трубопроводах. Пропускают смазку только в одном направлении и предотвращают полный слив масла из каналов после остановки двигателя. Заполненные каналы позволяют избежать масляного голодания в первые секунды после запуска мотора.
- Предохранительный клапан. Открывается при холодном запуске, когда в системе развивается чрезмерное давление.
- Клапан малого контура циркуляции. Срабатывает при засорении фильтрующего элемента, открывая путь маслу в обход фильтра.
- Масляный охладитель. Через корпус теплообменника циркулирует масло и охлаждающая жидкость.
- Охладитель способствует поддержанию теплового баланса двигателя и препятствует перегреву масла.
- Клапан масляной форсунки. Открывается при достижении в системе расчетного давления, открывая магистраль к форсункам.
- Масляная форсунка. Разбрызгивает масло на днище поршня, отводя от него тепло.
- Редукционный клапан. Срабатывает при достижении в системе чрезмерного давления, защищает ГБЦ от лишнего масла.

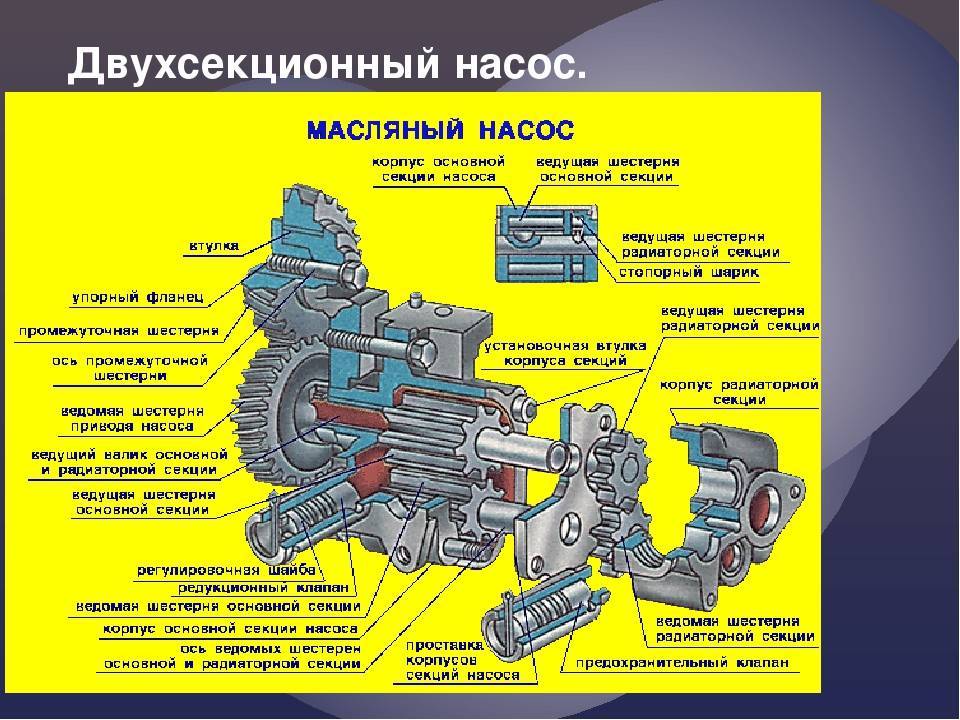

Виды масляных насосов, их устройство и принцип работы
Задача у насоса простая: качай себе моторное масло по кругу. А вот вариантов конструкции есть несколько, поскольку во всём мире инженеры продолжают совершенствовать каждый, даже самый мелкий, узел автомобиля.
По конструкции насосы бывают роторные, шестеренные (с наружным и внутренним зацеплением шестерен) и шиберные (пластинчатые).

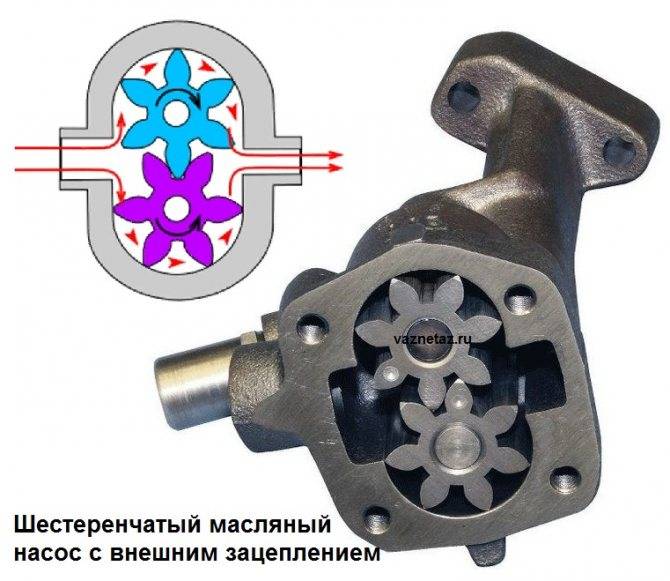

Самый простой шестеренный маслонасос представляет собой две шестерни с удлиненными зубьями, установленные в рабочей камере так, чтобы входить в зацепление. Одна из шестерен соединена с валом насоса, то есть является ведущей, вторая ведомая, вращается только благодаря зацеплению с первой. Моторное масло подхватывается шестернями во время вращения и переносится на противоположную сторону, в масляные каналы. Это схема насоса с наружным шестеренным зацеплением.
У шестеренного насоса с внутренним зацеплением конструкция другая. Его рабочий узел состоит из двух шестерен, вставленных друг в друга. При этом одна шестерня (большая) имеет зубцы на внутренней окружности, а вторая (меньшая) – на наружной. Этими зубцами шестерни входят в зацепление, образуя полость в форме полумесяца. Масло перекачивается при вращении внутренней шестерни, в результате чего внешняя шестерня тоже крутится, перемещая масло вместе с ведущей шестерней.

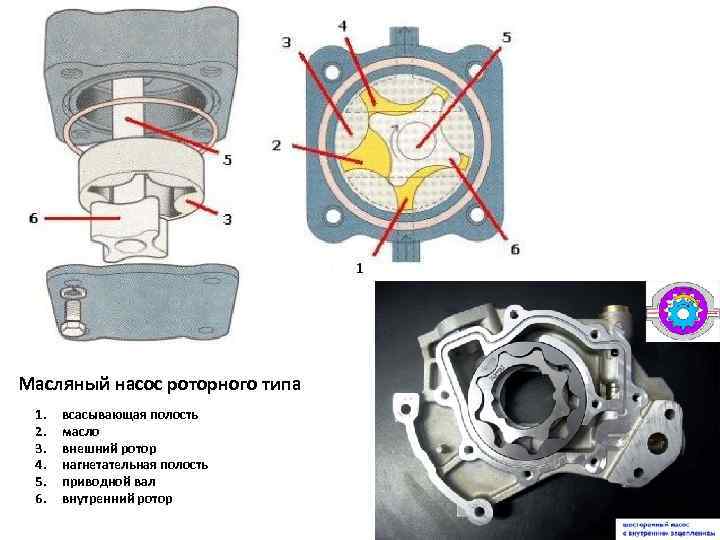

Роторный насос по принципу действия похож на шестеренный с внутренним зацеплением. У роторного тоже есть два вложенных друг в друга элемента (ротора) и перекачка масла тоже происходит благодаря их вращению.
- Шиберный насос представляет собой рабочую камеру, в которую вставлен ротор цилиндрической формы с прорезями. В прорези вставлены плоские пластины-шиберы, способные свободно двигаться в этих прорезях. Когда ротор вращается, пространство между ним стенками рабочей камеры делится на сектора. Эти сектора захватывают порции жидкости и переносят ее в нагнетательный канал. Конструкция шиберного насоса позволяет регулировать его производительность, смещая статор и таким образом меняя объем рабочей камеры.
Шиберный насос
По адаптивности различают регулируемые и нерегулируемые типы насосов.
У первых есть возможность менять производительность в зависимости от того, какая у двигателя на данный момент есть потребность в смазке. Регулируемые насосы гарантируют, что в любое время мотор будет получать столько масла, сколько ему надо.
- Производительность нерегулируемых насосов зависит исключительно от скорости вращения коленвала. Для большинства автомобилей этого вполне достаточно, если не тюнинговать их для гонок. Чтобы при наборе мощности двигателя не создать слишком высокого давления в системе смазки, у нерегулируемых насосов предусмотрен редукционный клапан. Он открывается, когда давление доходит до критической точки, и часть масла уходит обратно в картер, то есть служит для стабилизации давления в системе смазки.
Типы привода насоса бывают электрические и механические.
- Электрические маслонасосы встречаются довольно редко как конструктивное решение. Используются они в турбированных двигателях, рассчитанных на высокие (спортивные) нагрузки. Электропривод нужен для того, чтобы насос продолжал работать после того, как двигатель остановится, охлаждая раскаленную турбину.
- Механические масляные насосы с приводом от коленвала двигателя используются в большинстве автомобилей. Привод может быть ременным или зубчатым, это зависит от конструкторского решения. Скорость работы насоса (и его продуктивность в единицу времени) зависят от нагрузки на двигатель. В этом есть своя логика: чем быстрей работает мотор, тем больше ему нужно охлаждение, очистка и смазка.
Принцип работы некоторых масляных насосов

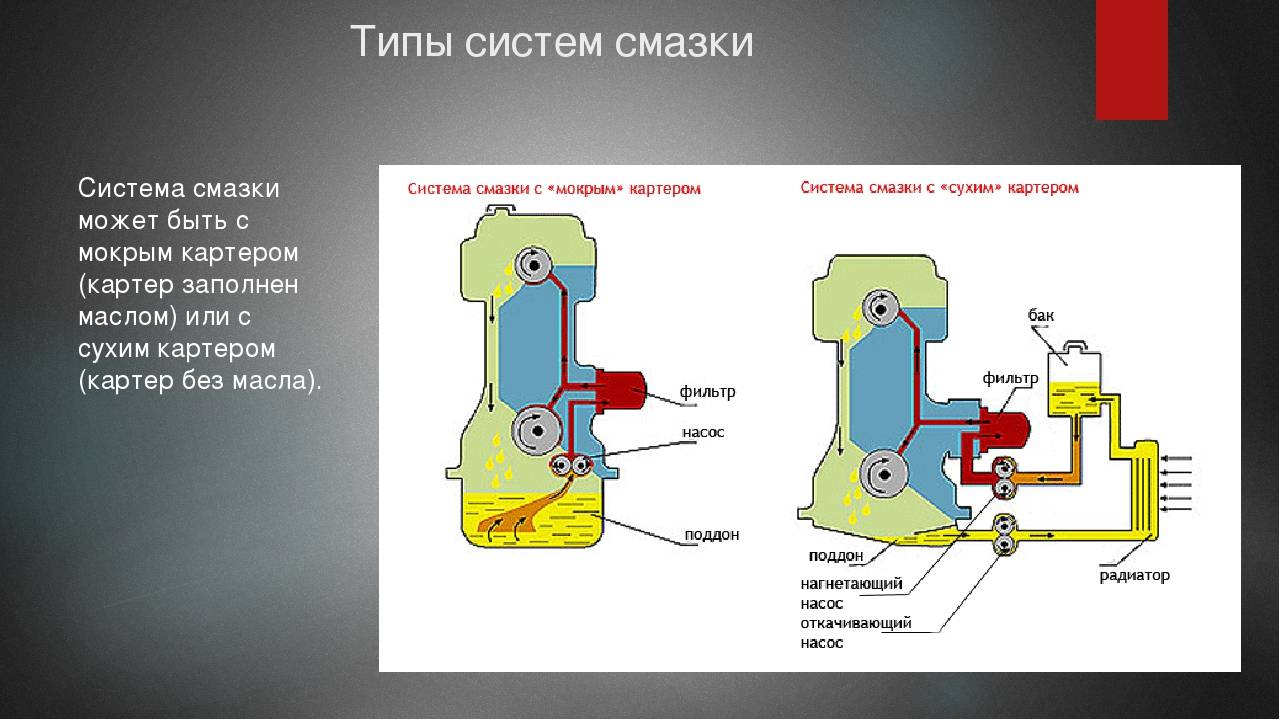

Где стоит масляный насос? Если говорить о системе смазки с “мокрым” картером, то есть обычной, то в ней насос стоит внизу, подавая масло в систему из картера, снизу вверх. Если это нерегулируемый тип насоса, то при создании избыточного давления лишнее масло будет сливаться через редукционный клапан обратно в картер. На обычный двигатель достаточно одного насоса.
Расположение масляного насоса вместе с другими элементами двигателя: (1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала)
Система смазки с сухим картером, когда для масла предусмотрен отдельный резервуар, устанавливается на мощные спортивные автомобили, а значит, рассчитывается на высокую нагрузку. На такой двигатель могут ставиться два и даже три масляных насоса, поскольку на максимальной скорости такой двигатель требует и охлаждения, и смазки.
Принцип работы карбюратора скутера

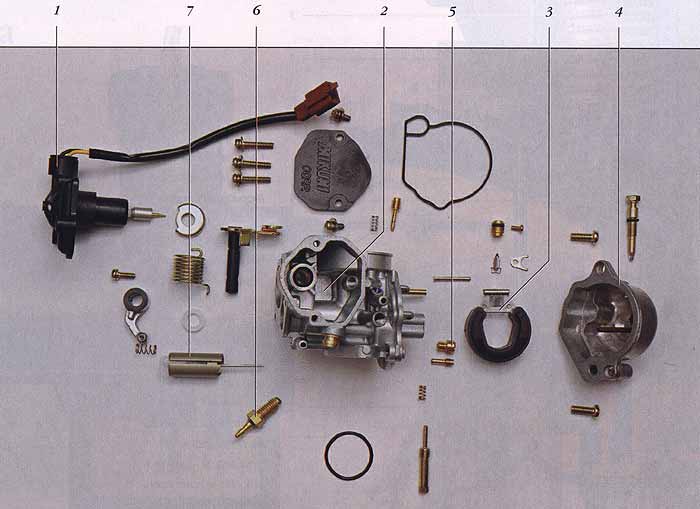

Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.
Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:
Жиклеры.
Игла, дозирующая поступление кислорода.
Золотник.
Дроссельная заслонка.
Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду
От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам
Пусковой обогатитель скутера
Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.
Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:
- Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
- После того как двигатель будет остановлен, игла будет убрана обратно.
Устройство поплавковой камеры
Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.
От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.
Устройство дозирующей системы подачи топлива
Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.
Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.
Холостой ход – принцип работы
Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.
Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.
