Honda CBR600F4i . Сервисный мануал

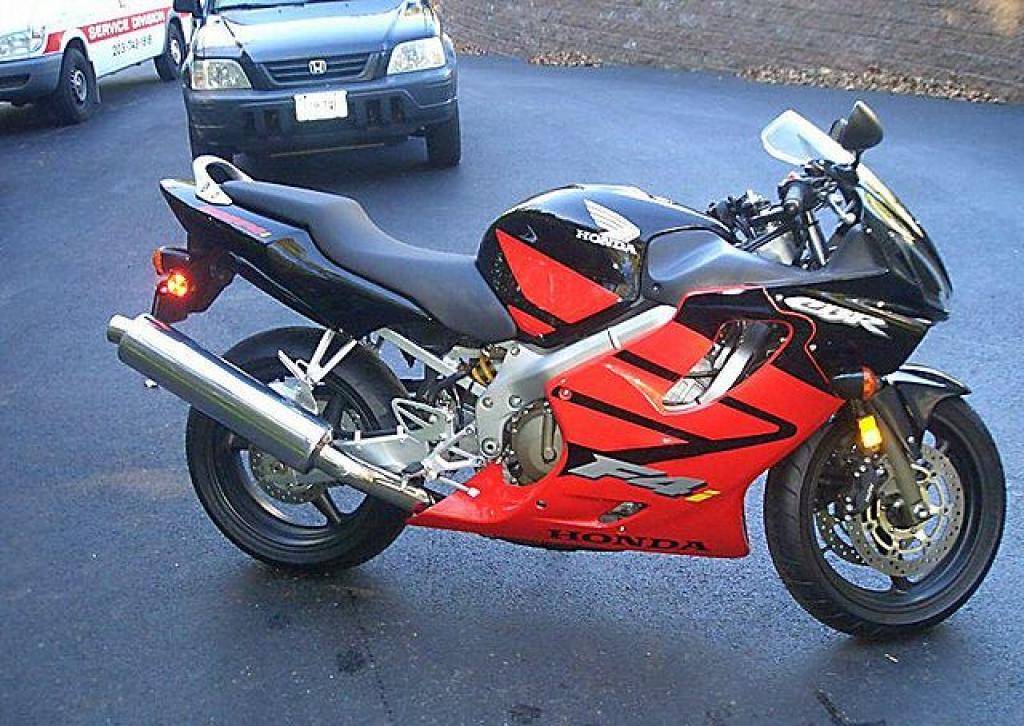

Honda CBR600F4i спортивный мотоцикл, производимый фирмой Honda в период с 2001 по 2006 года.
В 2001 году фирма Honda выпустила улучшенную версию популярного мотоцикла CBR600F4, с целью конкуренции в категории спортивных мотоциклов среднего веса. Этим мотоциклом стал F4i весом в 170 кг. — модифицированная модель F4 с многочисленными изменениями в конструкциях двигателя, ходовой части и корпуса.
Единственным большим изменением помимо внешнего вида, стало оснащение модели электронным впрыском топлива высокого давления (50 psi) — что было отражено в названии модели «F4i». В некоторых странах данный мотоцикл продавался в двух модификациях — обычной и спортивной версиях. Спортивная версия имела раздельное двухсекционное сиденье, в ней отсутствовала ручка на хвосте и центральная подножка (хотя крепления для неё имелись). Система впрыска топлива позволила повысить производительность при подаче топлива и расширить диапазон оборотов двигателя, в то же время обеспечивая лучший отклик на вращение ручки газа, экономичность и меньший уровень выбросов. На каждый цилиндр размещался один инжектор с 38 мм дроссельными заслонками. Каждый инжектор имел 4 форсунки что позволило повысить максимальную мощность двигателя на 5 лошадиных сил по сравнению с моделью F4.
Так же был уменьшен сухой вес мотоцикла. Заднее колесо было облегчено на 400 грамм, переднее на 300 грамм. Подшипники колеса были вынесены наружу, ближе к перьям вилки, а также суппорта тормоза расположили ближе к креплениям, для того чтобы уменьшить вес и улучшить жёсткость. Также вес каждого суппорта тормоза был уменьшен на 100 грамм. Было добавлено дополнительное крепление рулевой колонки для лучшей управляемости. Подвеска также была оснащена регулируемым демпфированием. Колёсная база стала более короткой — на 5 миллиметров чем у предшествующей модели. Жёсткость увеличилась на 5.9%.
Технические характеристики
Ширина 685 мм
Высота 1135 мм Колесная база 1386 мм Дорожный просвет 135 мм Сухой вес 168 кг Снаряженный вес 196 кг Максимальная нагрузка 175 кг
Ходовая часть
Рама: Диагональная Передняя подвеска: Телескопическая вилка (ход вилки 120 мм) Задняя подвеска: Маятник (ход 120 мм) Передний тормоз: Гидравлический, 2 диска Задний тормоз: Гидравлический, 1 диск Наклон рулевой колонки: 240 Вылет вилки:96 мм
Двигатель
- Тип 4-х тактный, 4-х цилиндровый, рядный
- Объем: 599 см3
- Степень сжатия: 12:1
- Система смазки Под давлением, заборник в картере
- Система охлаждения: Жидкостная
- Воздушный фильтр: Бумажный
- Вес: 59 кг
Топливная система
- Система впрыска: Инжектор
- Объем бака 18,2 л,
Трансмиссия
- Сцепление Дисковое, в масляном картере
- Тяга сцепления Трос
- Коробка передач 6-ти ступенчатая
- Привод колеса Цепь
Зажигание и электрика
- Система зажигания: Электронное
- Запуск двигателя: Эл. стартер
- Источники эл. энергии Генератор переменного тока: АКБ
Honda CBR600F4i. руководство по ремонту и обслуживанию

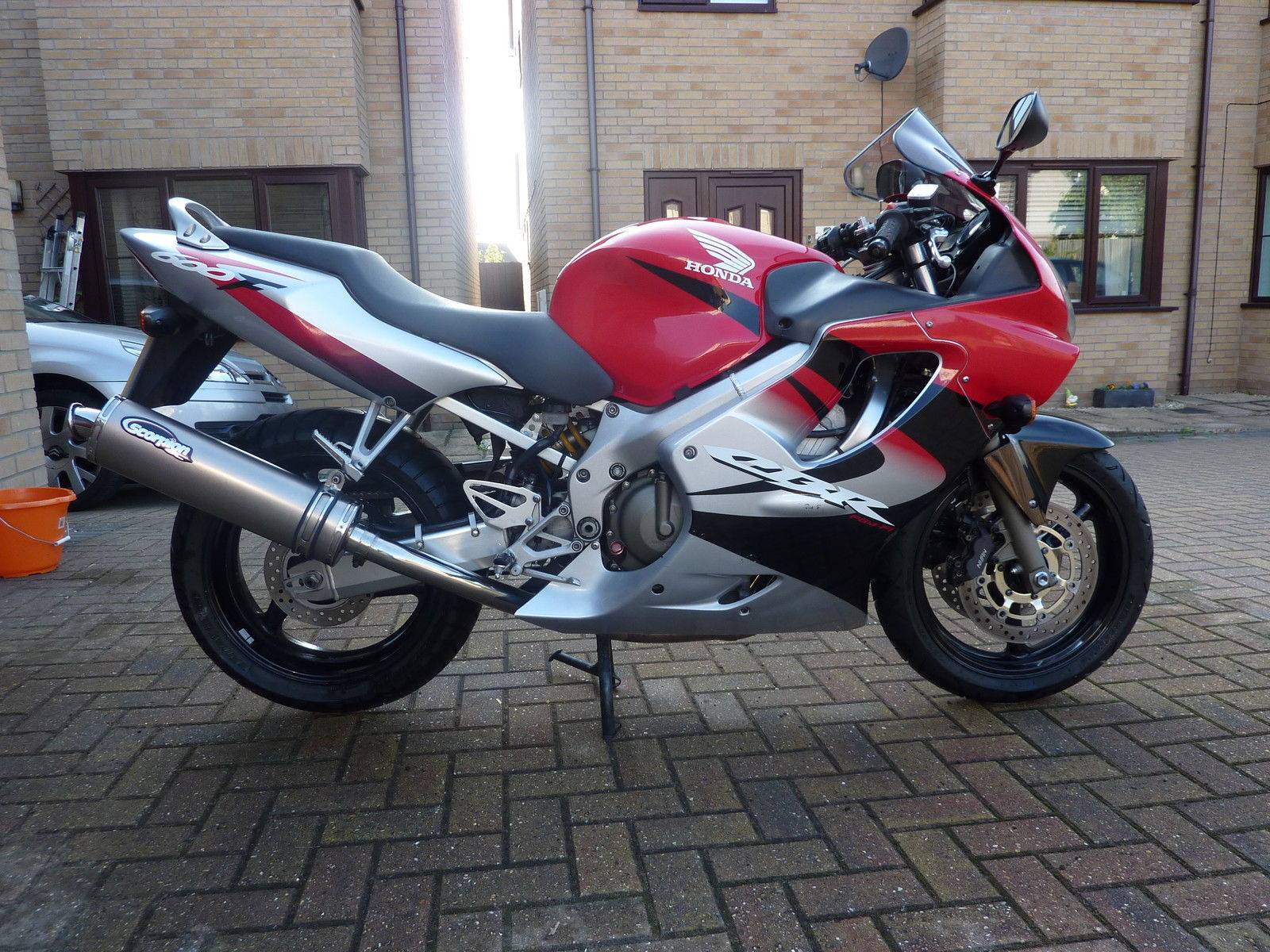

Honda CBR600F4i спортивный мотоцикл, производимый фирмой Honda в период с 2001 по 2006 года.
В 2001 году фирма Honda выпустила улучшенную версию популярного мотоцикла CBR600F4, с целью конкуренции в категории спортивных мотоциклов среднего веса. Этим мотоциклом стал F4i весом в 170 кг. — модифицированная модель F4 с многочисленными изменениями в конструкциях двигателя, ходовой части и корпуса.
Единственным большим изменением помимо внешнего вида, стало оснащение модели электронным впрыском топлива высокого давления (50 psi) — что было отражено в названии модели «F4i». В некоторых странах данный мотоцикл продавался в двух модификациях — обычной и спортивной версиях. Спортивная версия имела раздельное двухсекционное сиденье, в ней отсутствовала ручка на хвосте и центральная подножка (хотя крепления для неё имелись). Система впрыска топлива позволила повысить производительность при подаче топлива и расширить диапазон оборотов двигателя, в то же время обеспечивая лучший отклик на вращение ручки газа, экономичность и меньший уровень выбросов. На каждый цилиндр размещался один инжектор с 38 мм дроссельными заслонками. Каждый инжектор имел 4 форсунки что позволило повысить максимальную мощность двигателя на 5 лошадиных сил по сравнению с моделью F4.
Так же был уменьшен сухой вес мотоцикла. Заднее колесо было облегчено на 400 грамм, переднее на 300 грамм. Подшипники колеса были вынесены наружу, ближе к перьям вилки, а также суппорта тормоза расположили ближе к креплениям, для того чтобы уменьшить вес и улучшить жёсткость. Также вес каждого суппорта тормоза был уменьшен на 100 грамм. Было добавлено дополнительное крепление рулевой колонки для лучшей управляемости. Подвеска также была оснащена регулируемым демпфированием. Колёсная база стала более короткой — на 5 миллиметров чем у предшествующей модели. Жёсткость увеличилась на 5.9%.
Honda CBR600F4, первоначально известная как ‘Ураган’, является спортивным мотоциклом, производимым от 1987 до 1990 года. Это был первый мотоцикл компании Хонда с 4 цилиндрами. Honda CBR600F4 имеет 16-клапанный двигатель, производящий 85 л.с. и коробку передач с 6 скоростями. Honda CBR600F4 был представлен как самая новая модель спортивного мотоцикла, его гладкие линии тела были моделированы с угловой формой. Ураган был также первый спортивный мотоцикл, который пересек четверть мили за 11 секунд. Двигатель Honda CBR600F4 производил 85 лошадиных сил, при 11,000 оборотах в минуту. Honda CBR600F4 — один из наиболее интенсивных спортивных мотоциклов своего времени.
Технические характеристики
Строго говоря, именно Honda CBR 600 F4i Sport стала последней модификацией в линейке. После прекращения её производства компания затихла на долгих пять лет, после чего предложила покупателем полностью новую CBR 600 F, которая не имеет практически ничего общего со своим предшественником, кроме названия. При этом возможности старичка Ф 4 сравнимы с таковыми у современных конкурентов, и на дороге он им не уступит. Всё просто – у Honda CBR600F технические характеристики проектировались в основном маркетологами, а у предыдущей модели они разрабатывались инженерами, которые думали о том, как снизить себестоимость производства, далеко не в первую очередь.
Двигатель
Мотор Honda CBR600F4i был позаимствован у предыдущего поколения, и почти ничем от него не отличается, за исключением инжекторной системы питания вместо карбюраторной. Это проверенная рядная «четвёрка» жидкостного охлаждения, даже мощность не изменилась – 110 л.с., 62 Нм крутящего момента. Движок любит обороты, и для достижения оптимальной динамики его нужно крутить до 10-12 тысяч оборотов, но на «низах» он тоже ведёт себя сносно, без свойственного форсированным моторам небольшой кубатуры дёрганья при малейшем повороте ручки газа. Разгон до 100 км/ч занимает, по разным источникам, от 3 до 3,5 секунд, то есть разница находится в пределах погрешности.
Трансмиссия
Коробка передач также перекочевала с Honda CBR600F4. Это классическая 6–ступенчатая трансмиссия, работающая абсолютно бесшумно и предельно чётко. В отзывах владельцев нередко упоминается, что при своевременном обслуживании узел вообще не доставляет проблем, и многим из них за сотню тысяч километров пробега пришлось менять разве что сцепление, которое вообще-то является расходником.
Ходовая часть и тормоза
Легкосплавная рама пришла на смену стальной ещё во времена производства карбюраторного поколения, и она досталась Honda CBR600F4i без каких-либо изменений, что положительным образом сказалось на массе мотоцикла. Тормоза также не менялись с конца 90-х годов, на переднем колесе установлены два 296-мм диска с 4-поршневыми суппортами, а на заднем – один 220-мм диск с 1-поршневым суппортом. Система ABS, увы, не предусмотрена, но в целом эффективности тормозной системы хватает. Тем более что подвески способствуют отличной управляемости, особенно при грамотной настройке. Конструкторы расщедрились на полностью регулируемую 43-мм вилку перевёрнутого типа и задний моноамортизатор (и то, и то произведено известным брендом HMAS), тоже с полноценным набором регулировок.
Электроника
Honda CBR600F4i выпускалась в начале XXI века, когда вспомогательные системы ещё не были внедрены во все узлы, куда их можно внедрить. Никаких «умных помощников», трекшен-контролей, разных режимов работы двигателя и тому подобного здесь нет – только старая добрая механика с необходимым минимумом электронной начинки. В случае потенциальных проблем это заметно облегчает поиск неисправностей, и необходимости в компьютерной диагностике у дилера нет.
Вес и габариты
Снаряженная масса спортбайка ниже и чем у его предшественников, и чем у последователя в лице CBR600F Sport, всего 200 кг. Это не рекорд, но достойный показатель, так что энерговооружённость у этой модели неплоха. А продуманная до мелочей эргономика делает его очень удобным для байкеров любой комплекции, хотя особенно рослым мотоциклистам стоит подумать об установке более высокого ветрового стекла, в противном случае их ждёт мощный поток ветра в шлем, спрятаться от которого можно, только если залечь на бак.
Управляемость
Лёгкость управления – одна из сильных сторон модели. Хонда CBR 600 Ф4ай рулится очень легко и предсказуемо, причём это не тот случай, когда «предсказуемо» значит «скучно»
Спортбайк отлично маневрирует и на минимальной скорости, и на 150-180 км/ч, а от большинства прочих спортивных «шестисоток» его выгодно отличает плавное поведение двигателя на низких оборотах, что очень важно при городской езде
Расход топлива
Согласно официальным данным, средний расход бензина слегка не дотягивает до 6 литров. На практике эта цифра может заметно отличаться как в большую, так и в меньшую сторону. Всё зависит от технического состояния конкретного мотоцикла, вашего стиля езды, качества топлива и ряда других факторов. Но для простоты можно ориентироваться на эту цифру.
