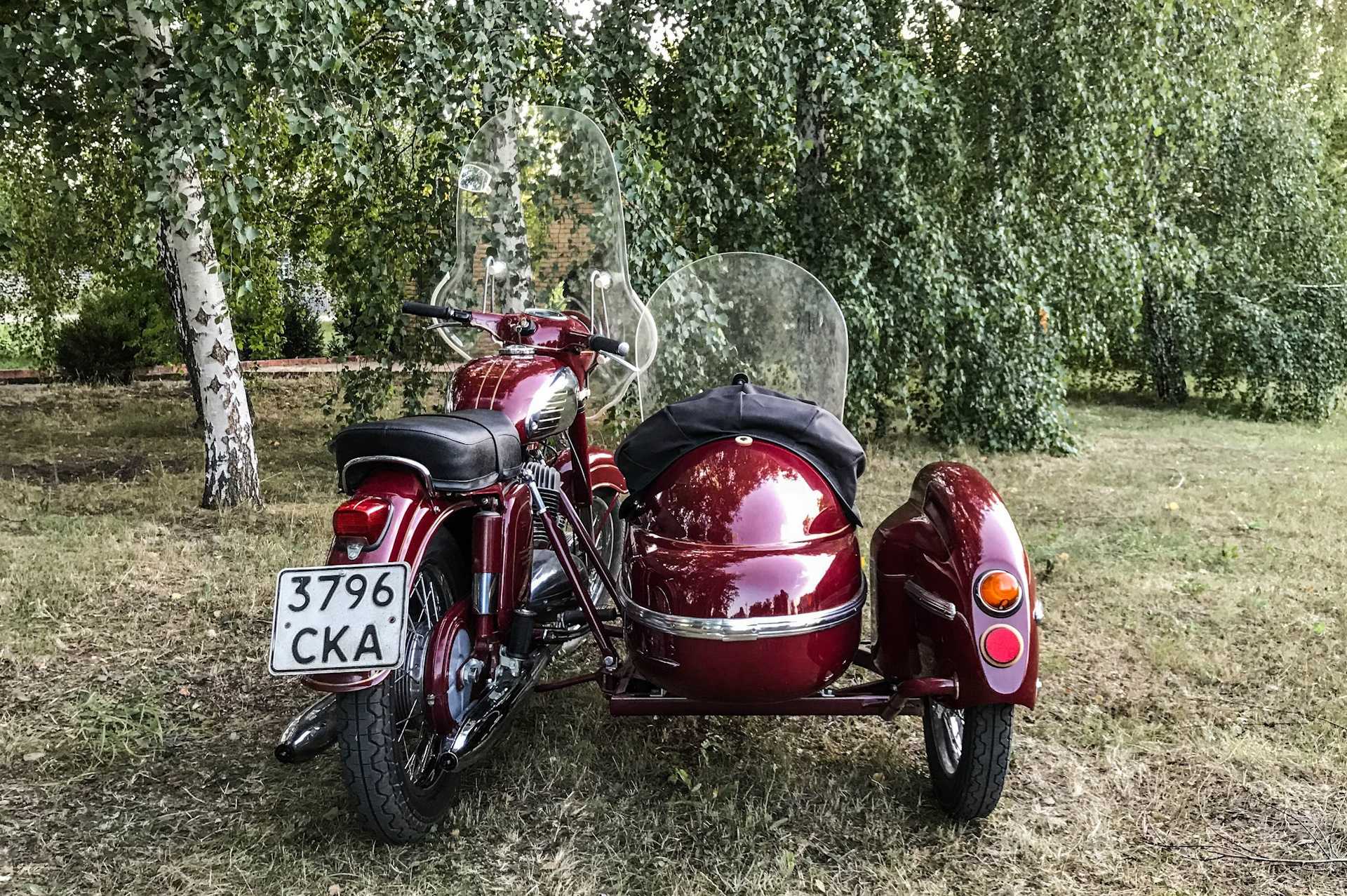

Мотоцикл Jawa 350 TS (c коляской) 1968: рассматриваем тщательно

Техническая составляющая

Теперь о технической части. Этот мотоцикл имел классическую конструкцию. Рама была трубчатой несущей, к ней и крепились все элементы.

Подвеска спереди состояла из передней телескопической гидравлической вилки.

Сзади – маятник с двумя амортизаторами. Тормозная система – полностью барабанная, спереди привод тросиковый, сзади – системой тяг.

Силовая установка – двухцилиндровая двухтактная, с рядным расположением. Охлаждение воздушное, а система питания – карбюраторная. Запуск силовой установки был ножной.

Коробка передач – с ножным переключением, имела 4 скорости. Привод на заднее колесо осуществлялся посредством цепной передачи.

Простой по конструкции мотоцикл, но именно из-за этого, да еще и с эффектной внешностью он был желанным транспортом для многих.

Описание Ява 350

Подробный разбор параметров легендарного советского байка поможет лучше понять особенности пользования таким железным конем.

Дизайн

Простой дизайн Явы притягивал своей лаконичностью. Большая фара в сочетании с круглыми поворотниками смотрится достаточно гармонично. Спицевые колеса красиво поблескивали на солнце, и некоторые мотолюбители даже находили в этом вдохновение.

Внешний вид

Иногда Яву называют «скамейка». Это прозвище мотоцикл получил из-за того, что сиденье объединялось с задним стоп сигналом, и такое сочетание действительно напоминает удобную скамью. Байк по современной классификации относится к нейкедам – открытый двигатель задавал стиль, и сделал Яву мечтой советских мотолюбителей наравне с ИЖ-ом.

Масса и габариты

Длина Явы составляет 2080 мм, ширина – 750 мм, высота – 1070. Вполне привычные габариты для классических мотоциклов с прямой посадкой. Сколько весит мотоцикл Ява 350, зависит от модификации. Сухая масса модели 350-634 составляет 160 кг. Вес Явы 350 с другим двигателем может отличаться.


Своей лаконичностью притягивал простой дизайн Явы

Модификации и гибриды

Благодаря большому количеству фанатов легендарного мотоцикла, производитель продолжает производство и поставку железных коней в Россию.

У Jawa 350 есть три прямых наследника:

  • Jawa 350 Premier. Дорожный мотоцикл, который часто оснащается электростартером. Дизайн стал современнее, но все же старый знакомый силуэт все еще заметен.
  • Jawa 350 Lux. Отличается от Явы 1991 года топливным баком, которому изменили форму, имеет цифровую приборную панель и пластмассовый кофр на багажнике.
  • Jawa 350 Replica. Своим названием эта модификация полностью дает понять, что из себя представляет. Такие мотоциклы, которые выпускаются сегодня чешским производителем, стилизованы под советские модели. Такие байки покупают те, кому узнаваемость и комфорт важнее скорости и мощности.

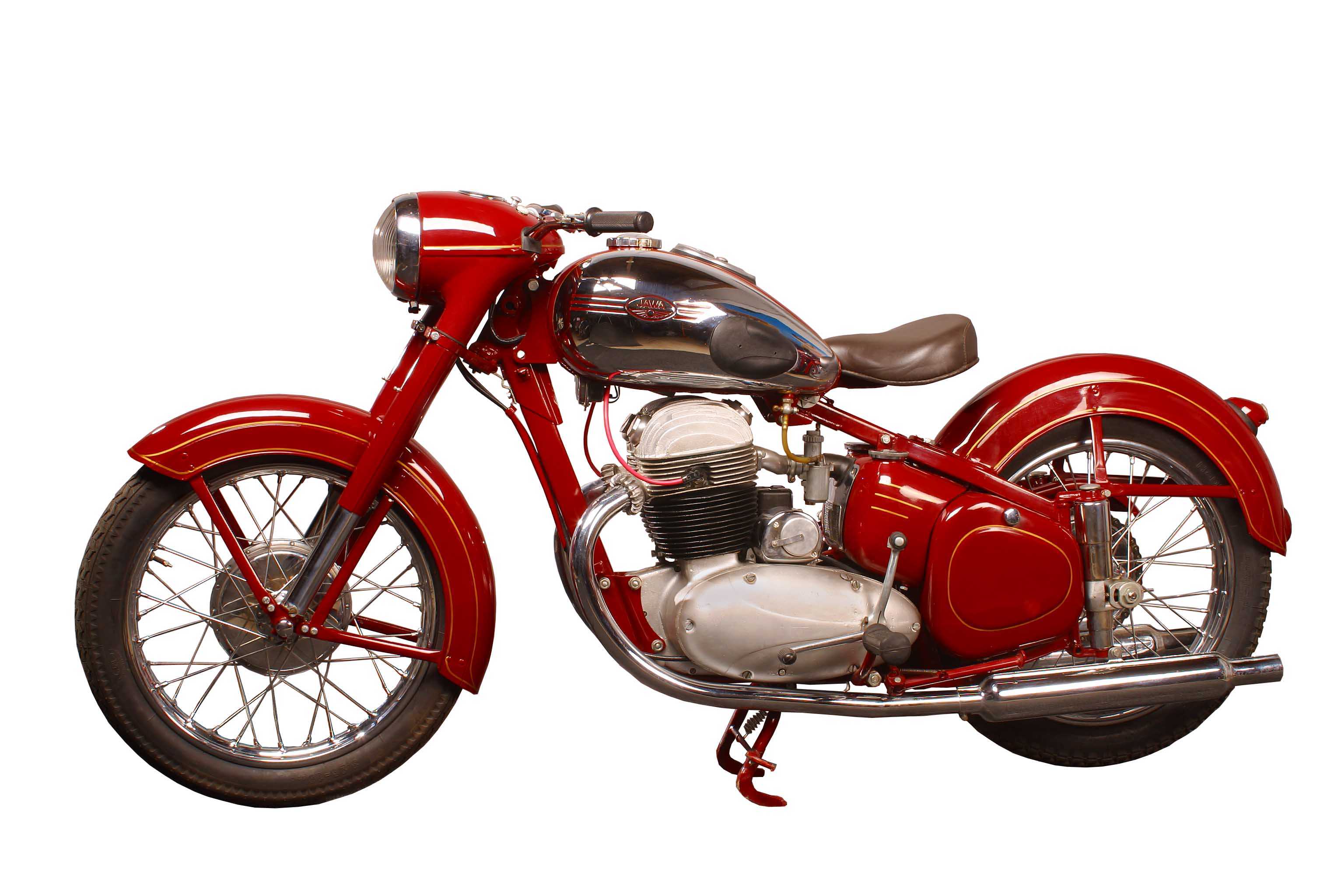

Мотоцикл Jawa 350/360 «Старушка» — вишнёвая мечта советских мальчишек!

Когда-то мотоцикл Jawa 350/360 «Старушка» был вишнёвой мечтой советских мальчишек. Почему вишнёвой? Потому что это фирменный цвет модели, которая выпускалась в Чехословакии. Прошли годы, а знаменитый мотоцикл и сегодня выглядит актуально.

Территория Советского Союза была огромной! В 50-е годы ни легковушек, ни мотоциклов советским людям на всех не хватало, а как-то передвигаться было необходимо. В то время вставала на ноги авто и мото промышленность и в братских социалистических странах. Не был исключением и чехословацкий , который ещё до войны славился своими мотоциклами.

С 1954 года мотоциклы Jawa 350/360 начали поставлять в СССР. В 70-ых годах он стоил порядка 700 рублей. Дизайн по тем временам передовой, неудивительно, что мотоцикл был у нас так популярен. Необычный вишнево-красный цвет, изящные формы, аккуратные детали, черное сидение, хромированные глушители, каплевидный бензобак – всё продумано и выполнено в одном стиле.

Jawa «Старушка» – просто красавица! Передняя телескопическая вилка, задняя рычажная подвеска с пружинно гидравлическими амортизаторами, слева под сидениями аккумулятор, справа бардачок – это очень удобно. Мотор – 2-тактный, 2-цилиндровый с воздушным охлаждением. Его объём 350 куб.см. мощность 18 лошадей – по тем временам просто ураган.

Двигатель запускается с кик-стартера. Говор у него – просто песня, ни с чем не перепутаешь! У мотоцикла отличный разгон. Максимальная скорость – до 130 км/ч. Коробка передач – 4-ступенчатая. Скорости переключаются чётка, тормоза реагируют чутко.

Ява «Старушка» достаточно тихая, мягкая, в движении очень маневренная. Динамика неожиданно высокая. Мотоцикл способен «на раз» уходить от классических «Жигулей». А вот грунт этот двухколесный аппарат не любит.

Популярность Jawa 350/360 была невероятной. Всего этих моделей в СССР было завезено около миллиона. Повсюду создавались клубы. Практически во всех столицах Союза появились фирменные магазины с сервисом и продажей запчастей. В них же можно было купить и мотоциклы, правда, очереди были большие.

Учитывая надежность, в сезон на таком транспорте можно было путешествовать по всей территории Советского Союза, особенно с коляской. Техника следующего поколения, которая не требовала ежедневного обслуживания, отличалась высоким качеством сборки. С ней не обязательно было становиться механиком, ей можно было просто пользоваться.

Завод в Чехии работает до сих пор. Но повторить успех 350-ой ему уже точно не удастся. Всё-таки Ява образца 60-ых – 70-ых была настоящим техническим и дизайнерским совершенством.

Модели

Старые модели

Ява 350 тип 639 Твин Спорт (1988 г.)

Современные модели мотоциклов Ява на выставке Мотопарк 2011

  • Jawa 500 OHV Rumpál (1929);
  • Jawa 175 Villiers (1932);
  • Jawa 350 SV (1934);
  • Jawa 350 OHV SPECIÁL (1935);
  • Jawa 250 (Zweitakter) (1935);
  • Jawa-Robot 100 (1937);
  • Jawa 250 Duplex Blok (1939);
  • Jawa 250 Pérák typ 10, 11 (1946);
  • Jawa 350 (Ogar) typ 12 (1948);
  • Jawa 500 OHC typ 15 (1952);
  • Jawa 250 Sport (1954);
  • Jawa-CZ 150 typ 352 (mezityp) (1954);
  • Jawa 250 typ 353 (1954);
  • Jawa 350 typ 354 (1954);
  • Jawa 50 Pionýr (1955);
  • Jawa-CZ 125 typ 351 (mezityp) (1956);
  • Jawa 175 typ 356 (1956);
  • Jawa 250 typ 559 (1957);
  • Jawa 50 typ 05/Jawa 05;
  • Jawa 50 typ 220.100;
  • Jawa 50 typ 223.200;
  • Jawa 50 typ 550;
  • Jawa 50 typ 551 Jawetta Standard (1959);
  • Jawa 50 typ 555 Pionýr (1958);
  • Jawa 50 typ 20;
  • Jawa 50 typ 21;
  • Jawa 250 Kývačka typ 559/03 Automatic (1963);
  • Jawa 350 Kývačka Automatic typ 360/01 (1965);
  • Jawa 350 Road King typ 361 (1965);
  • Jawa 250 typ 590 (1965);
  • Jawa 250 typ 559/05 Automatic (1966—1968);
  • Jawa 350 Californian IV typ 362, 363 (1969);
  • Jawa 23 (genannt JAWA Mustang, 50 cm³);
  • Jawa 25;
  • Jawa 350 UŘ typ 633/1 Bizon (1970);
  • Jawa 350 typ 634, 634.5 (1973—1982);
  • Jawa 350 typ 638 (1984—1991);
  • Jawa 350 typ 639 (1990);
  • Jawa 125 Dandy (1998);
  • Jawa 50 Dandy typ Minarelli (1999);
  • Jawa 125 Dakar (2003);
  • Jawa 650 typ 836 (2004);
  • Jawa 650 Classic (2004);
  • Jawa 650 Style (2005);
  • Jawa 650 Dakar (2006);
  • Jawa 250 Travel (2007);

Производятся

  • Jawa 350 typ 640 (1991);
  • Jawa 660 Sportard (преемник 650 Dakar, 2011);
  • Jawa 350/634 Retro (2013);
  • Jawa 350 OHC и Jawa 660 Vintage (2017);
  • Разработка Jawa 1000/1200 мотоциклов

Ява 350 638-5

SONY DSC

Мотоциклы Ява 350 638 выпускались в двух модификациях: Ява 638-5-00 и Ява 638-0-00. Ява 638-5-00 – это переходная модель между Ява 634 и Ява 638-0-00. Существенные изменения претерпел двигатель. Во первых на 4 миллиметра уменьшился диаметр маховика, что положительно сказалось на приемистость двигателя. Цилиндры мотоцикла Ява 350 638 стали делать из алюминиевого сплава, с запрессованной чугунной гильзой. Наклон цилиндров уменьшили до 15 градусов относительно вертикали, и изменили форму ребер на головках цилиндров. Все это позволило улучшить охлаждение двигателя. Для мотоцикла рекомендуется 93-й бензин, масло разводиться в пропорциях: 1-40 после обкатки и 1-33 во время обкатки. Мощность двигателя увеличили за счет увеличения степени сжатия и изменением фаз газораспределения. Улучшилась продувка двигателя. У Явы 634 было два перепускных канала в цилиндре, у 638-5 их стало четыре, кроме того добавился подшипник в средней опоре коленвала. Два подшипника средней опоры разделены лабиринтным уплотнением и лучше смазываются маслом.  Поэтому картер двигателя и крышки другого размера и формы.

Среди других новшеств – полностью новое электрооборудование, теперь оно напряжением 12 вольт. Генератор постоянного тока вместо переменного на Ява 634, мощнее в 2.8 раза, хотя по габаритам они сходны.

Выпрямитель на кремниевых диодах (шесть диодов) размещается под седлом. Регулятор напряжения – вибрационный, также по седлом. Теперь даже при движении на низкой скорости аккумулятор хорошо заряжается. У Явы 634 зарядка аккумулятора начиналась с 1700—1800 об/мин, у Ява 638-5 – с 1000 об/мин.

У мотоцикла новый задний фонарь с боковыми световозвращателями, новый аккумулятор и звуковой сигнал. Фара мощностью 45/40 Вт. Приведен в соответствия международным стандартам размер штекеров, теперь их размер 6,3 мм.

Коробка передач почти не изменилась, но сцепление переработано. Общее усилие пружин меньше на 15 процентов, чем у Ява 634. Увеличены внешний и внутренний диаметр дисков сцепления. Соответственно увеличилась поверхность их трения и долговечность. Это было необходимо, так как выросли мощность и крутящий момент двигателя. Ведущая звездочка задней передачи теперь 17 зубьев, вместо восемнадцати. Мотоцикл может эксплуатироваться с коляской.

Передняя вилка от мотоцикла CZ 472, диаметр труб 36 мм, ход 175 мм, более надежное уплотнение штоков. Новая вилка лучше гасит колебаний, имеет большую жесткость. Также на мотоцикле использовано эластичное крепление бензобака и новый карбюратор.

Технические характеристики Ява 638-5

Двигательдвухтактный, двухцилиндровый
Рабочий объем цилиндров343 см3
Степень сжатия10,2:1
Октановое число бензина90 по исследовательскому методу
Диаметр цилиндра58 мм
Ход поршня65 мм
Максимальная мощность26 л.с./19кВт при 5500
Наибольший крутящий момент3,3кгс * м при 5250
Масса в снаряженном состоянии170 кг;
Наибольшая скорость при вертикальной посадке водителя120- км/ч.
Длина2110 мм
Ширина750 мм
Высота1070 мм
Высота седла810 мм
Дорожный просвет130 мм;
База1335 мм;
Шины: передние3,25-18″
Задние3,50—18″.

Jawa (Ява) 350 — характеристика и обзор модели

В мотомире существует много мотоциклов-легенд.

К примеру, на Западе одним из самых легендарных является Harley-Devidson.

У нас же наследием советской мотопромышленности , которое до сих пор довольно популярно и, в принципе, можно отнести к легендам мотопрома является мотоцикл «Ява», а именно модель Ява-350.

С момента появления на рынке, а это было давно – в 1974 году, и до сих пор — «Ява» является одним из самых желанных мотоциклов, на ряду с теперь уже полностью заполнившими рынок японскими мотоциклами и их китайскими копиями.

С начала производства этот мотоцикл претерпел несколько доработок, улучшивших его и технические характеристики, и внешний вид, поэтому рассматривать будем последнюю из моделей Ява-350, имевшая индекс – 638.

Эта модель, в народе получившая прозвище «Скамейка» из-за сиденья, являлась одним из «козырных» мотоциклов, колесивших дороги во времена Советского Союза, а также после его распада.

Но завод по производству мотоциклов, располагавшийся в Чехословацкой Республике после распада Союза обанкротился, да и республики такой уже нет, поэтому производство мотоциклов этой марки почти остановилось.

Ява-350-638 стала последней моделью перед закатом производства данного мотопроизводителя.

Модель Ява-350-638 являлась классическим дорожным мотоциклом. По нынешней классификации его можно еще и отнести к классу «нейкиды».

Силовая передача

С целью получить оптимальное передаточное отношение без чрезмерного повышения нагрузок на детали силовой передачи увеличены размеры ведущей^ и ведомой звездочек вторичной (задней) передачи соответственно до 18 и 52 зубьев

Цепь, состоящая теперь из 128 звеньев, полностью закрыта пыленепроницаемым кожухом, что особенно важно при эксплуатации мотоцикла в сельской местности

Эластичные резиновые чехлы кожуха заполнены консистентной смазкой, содержащей графит. Одновременно они служат как весьма эффективные гасители колебаний цепи, что также повышает ее долговечность. Новая конструкция ко-

жухов позволяет легко контролировать натяжение цепи без их разъединения, снятия каких-либо крышек и т. п.

Работы в военный период. Легендарный “Ява Перак”

История, достойная голливудской экранизации

Когда немцы оккупировали Чехословакию, все заводы, выпускавшие мирную продукцию, были переведены на военные рейки. Не стал исключением и концерн в Тинец-над-Сазавоу. Им поручили выпуск авиационных деталей, а также бомб и снарядов.


Более новые образцы мотоцикла

Производство гражданских товаров было строго запрещено, любое нарушение в этом плане каралось максимально сурово — смертной казнью. Пунктуальные и педантичные немцы даже брали с каждого работника завода расписку, что он уведомлен о новых порядках. Но свободолюбивые Чехословаки решили не гнуть спины, а гнуть свою линию и заниматься разработкой новой модели мотоцикла “Ява”.

А у вас был такой мотоцикл?

ДАНЕТ

Детали брали с немецких мотоциклов, которые на заводе проходили ремонтные работы. Конструкцией и чертежами занимались в свободное время, бензин попросту воровали где могли, стараясь держать в порядке документацию. Привыкшие к строгому порядку у себя на родине немцы даже не могли бы всерьез заподозрить, что их обсчитывают, раз по бумажкам все сходится. В военных условиях умудрились также проводить полевые испытания, в результате которых было накатано более ста тыс. километров!!!

Первый триумф

После окончания войны промышленность Европы начинала потихоньку подниматься с колен. В 1946-ом году организовали Парижский автосалон, на который многие заводы привезли показывать свои новинки. Точнее как, новинки, — в лучшем случае это были слегка модернизированные и доработанные довоенные модели. Тем сильнее был эффект сконструированного и обкатанного прямо под носом у немцев “Явы Перака”. Кроме гораздо лучшей по качеству начинки, чем у всех остальных представленных на выставке моделей, он обладал еще и очень стильным дизайном, который окрестили дизайном “нового времени”.


Jawa Perak

Можно и не говорить, что рынки трещали от наплыва желающих приобрести подобное чудо.

Первые шаги к успеху

Первый мотоцикл, с которого началась история знаменитого завода JAWA, был представлен на Пражском автосалоне в 1929-м году. Это была модель JAWA 500cc OHV с каплеобразным бензобаком, созданная на базе немецкой модели Wanderer. Мотоцикл Ява был оснащен одноцилиндровым двигателем 498,7 куб см. мощностью 18 л.с., закрепленным в двойной штампованной раме. Этот мотоцикл, который разгонялся до 95 км/час, уже тогда обрел характерную для JAWA окраску — красный цвет с желтыми вставками. Последующие серии этой модели были лишены недостатков своего предшественника: в частности, появился новый глушитель, регулируемое параболическое зеркало, а переднюю вилку стали собирать из прессованного листа. Однако это был достаточно дорогой для того времени мотоцикл, поэтому возникла необходимость в создании новой модели.

Следующей моделью, разработанной английским конструктором Джорджом Уильямом Патчеттом, стал мотоцикл JAWA 175cc Villiers. Он был представлен на Пражском автосалоне в 1932-м году и стал позиционироваться на рынке как «самый лучший мотоцикл за малые деньги». Это была модель с трехканальным двухтактным двигателем объемом 172,6 куб см. мощностью 5,5 л.с., которая весила 70 кг и разгонялась до 70-80 км/час. В первый же год было произведено втрое больше мотоциклов JAWA 175cc Villiers, чем 500-кубовой Явы, так как эта модель стала пользоваться большим спросом благодаря своей легкости, компактным размерам и более доступной цене. В последующие годы мотоцикл приобрел седлообразный топливный бак, два длинных глушителя и другие конструктивные элементы.

30-е годы ознаменовались выпуском и других моделей Ява — JAWA 250 Special, JAWA 350 OHV, JAWA 100 Robot и JAWA 250 Duplex. JAWA 250 Special выпустили в 1935-м году, и в тот период времени эта модель стала одной из основных в продукции завода. У JAWA 250 Special был двухтактный одноцилиндровый двигатель 248 куб. см мощностью 9 л.с., модель весила 95 кг и достигала максимальной скорости в 100 км/час. Впоследствии мотоцикл оснастили карбюратором Amal, новым бензобаком и глушителем. Другой мотоцикл — JAWA 350 OHV, выпущенный в том же году, предназначался для спортивных соревнований. Это была модель с двигателем мощностью 15 л.с., весила она 142 кг и разгонялась до 115 км/час. Мотоцикл выпускался не только в стандартном, но и в улучшенном варианте, у которого было больше хромированных деталей, большая передняя фара и ножное переключение передач.

Одной из самых популярных моделей конца 30-х годов стал мотоцикл JAWA 100 Robot, рассчитанный преимущественно на молодежь. Подобные модели выпускал и завод CZ, причем они считались лучшими в сегменте небольших мотоциклов. Специалисты JAWA тоже решили укрепить свои позиции и разработали мотоцикл JAWA 100 Robot, представленный в 1937-м году. Это была модель с одноцилиндровым двигателем 98,8 куб. см мощностью 2,6 л.с., которая запускалась с помощью педалей с места или с разгона. JAWA 100 Robot весила всего 49 кг, достигала максимальной скорости в 65 км/час, и она действительно оказалась очень востребованной у молодежи и любителей легких мотоциклов. Перед началом Второй мировой войны завод успел выпустить еще одну новинку: JAWA 250 Duplex с двигателем объемом 246 куб.см и мощностью 9 л.с. Модель развивала максимальную скорость 100 км/час и весила 115 кг.

Технические характеристики Ява 634

Производитель изначально называл модели по их объему, и соответственно новая Ява получила объем в 350 см. куб и двухтактную систему. То есть мотоцикл получил вполне стандартный двигатель от основной модели Ява 350. Цилиндр Ява 634 не один, как у других мотоциклов, а два, но минусом двигателя считается система смазки. Добавлять масло в Яву приходиться прямо в бензин в соотношении 1 к 30.

Выше показаны подробные характеристики легендарной модели. Что до двигателя, то он оснащался воздушной системой охлаждения и наклоном цилиндров вперед на 25 градусов. При максимальной мощности в 23 лошадки мотоцикл мог выдать максимальную скорость 128 км/час. Многие критикуют высокий расход топлива, но в заявленных характеристиках минимальный показатель составляет 4, 5 литров на сотню. Имеет Ява 634 технические характеристики, немного отличающиеся по двигателю, ведь экспортированная модификация 634/03 продавалась с двигателем мощностью 19 лошадиных сил. Таким образом, производитель сделал мотоцикл, которые соответствует требованиям шумности в других странах.

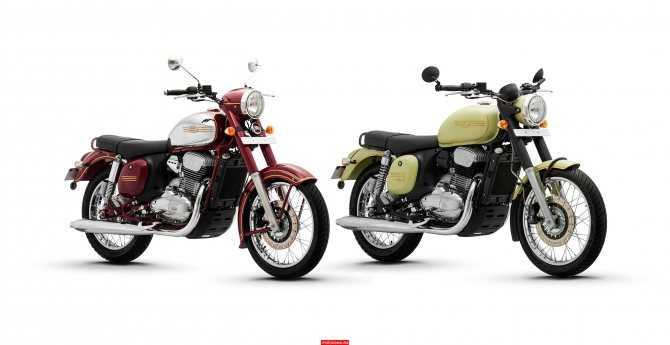

Ява сегодня

В начале 90 годов XX века для чешского производителя мототехники, как и для многих предприятий на постсоветском пространстве, наступили тяжёлые времена. И всё же фирма осталась на плаву. Не в последнюю очередь – благодаря большому количеству поклонников Ява 350.

Компания продолжает не только производить мотоциклы, но и поставлять их в Россию. Часть представленных в каталоге моделей являются прямыми наследниками былой славы бренда:

  1. Jawa 350 Premier – дорожный байк, который, в качестве опции может оснащаться электрическим стартером. Внешность машины изменили в соответствии с современными представлениями о дизайне, но опытный глаз наверняка распознает под новомодным макияжем знакомый российскому потребителю Ява 350 640. Такой вот Премьер!
  2. Ява 350 люкс, как и Jawa 350 Premier, это тоже реинкарнация выпускавшейся в 1991 году модели. Модификация получила в качестве оснащения оригинальной формы топливный бак, цифровую панель приборов и закреплённый на багажнике пластиковый кофр.
  3. Jawa 350 Replica. Тут и говорить ничего не надо. Модификация не только создана на агрегатах классических мотоциклов Ява 350, но и стилизована под модели времён расцвета фирмы.

Популярность производимых компанией реплик довольно велика. Главное для этих моделей не скорость, а надёжность, комфорт и узнаваемость. Завидев подобную технику в потоке транспорта, многие иногда полагают, что это тюнинг.

Коробка передач

В принципе работы четырёхступенчатой коробки передач нет ничего сложного. Кулиса, управляющая положением двух вилок, создаёт четыре вариации замыкающих механическую цепь между первичным и вторичным валом, простыми словами, переключает на одну из четырёх передач. При включении любой скорости, остальные шестерни работают в холостом режиме, а не стоят на месте.

При правильной эксплуатации мотоцикл «Ява 634» был способен возить своего хозяина 100 000 км без проблем. Но неправильное переключение скоростей, а также грубое отношение с техникой могли приводить к вылетанию передач после 10 000 пробега. Такая неисправность коробки передач была очень частой при покупке с рук.

Во время включения передачи смещение шестерни вдоль вала не больше пяти мм. При выработке рабочей поверхности увеличиваются нагрузки и уменьшается срок эксплуатации деталей. В результате кулачки не сдерживаются в сцепленном состоянии и отсоединяются под воздействием шестерен. Таким образом, происходит самопроизвольное выключение передачи на «нейтралку».

Общие сведения

Кроме СССР мотоциклы CZ нашли свою аудиторию в других странах мира, прежде всего за счет технических характеристик и успехов в мотокроссе и эндуро.

Именно на Чезете стал чемпионом мира гонщик из Бельгии Жоэль Роббер, причем три раза – 1964, 1968 и 1969 годах. Так же марка и модель мотоцикла принесла третье место в мировом чемпионате 1964 года советскому гонщику Виктору Арбекову. Он же в 1695 году стал первым советским чемпионом мира по мотокроссу.

История появления CZ

Первый мотоцикл на заводе был создан по прототипу немецкой модели DKW NZ 350. Первый мотоцикл CZ 350 появился в 1930 году, его основным назначением была езда по сложнопроходимой местности и камням. CZ 350 стал основой для создания более совершенных моделей мотоциклов. Во время Великой Отечественной Войны производство мотоциклов на заводе было приостановлено, завод вернулся вновь к производству оружия.

Зато выпущенные в довоенное время мотоциклы стали активно использоваться в боевых действиях – они доставляли на поле боя оружие, медикаменты, еду. По данным статистики из 500 000 единиц мотоциклов, задействованных в военных действиях, полностью вышли из строя только порядка 200 штук. Даже сегодня выпущенные в советское время автомобили продолжают выполнять свои функциональные обязанности. После завершения военных действий производство мототранспорта в стенах завода возобновилось.

Мотоцикл в СССР

В отличие от мотоциклов марки «Ява» CZ-350 продавались исключительно, как «одиночные» мотоциклы, что еще больше способствовало их популярности среди молодежи. Во второй половине 80х годов новый Чезет в деревянной коробке стоит 1050 советских рублей.

Спрост на Чезеты был настолько высокий, что в поисках нового мотоцикла мотолюбители могли объехать полстраны, чтобы в каком-то мото или спорт магазине найти свой Чезет. Сегодня такие раритеты можно продать за 1500 евро, прежде всего за счет того, что в советские годы им практически не пользовались, больше брали для того, чтобы покрасоваться, редко когда пробег превышал 2000 километров.
