Нужно ли менять коленвал при тюнинге скутера

Проверка износа верхней головки шатуна скутера

В очищенную от смазки средством для промывки карбюратора верхнюю головку шатуна, вставим игольчатый подшипник и поршневой палец. Нежно взявшись руками за выступающие концы пальца, пробуем определить наличие вертикального люфта. Небольшой горизонтальный люфт будет присутствовать, это нормально. При наличии значительного вертикального люфта, если используется бывший в употреблении игольчатый подшипник или палец, пробуем повторить проверку с новыми деталями. Если люфт сохраняется, то коленвал скутера однозначно подлежит замене. Если при контроле с новым пальцем и подшипником люфта нет, то замене подлежат вышеозначенные детали, — их износ больше допустимого.

Бренды и качество ЦПГ для китайских скутеров

В настоящее время в России представлены 2Т и 4Т ЦПГ для скутеров от таких китайских брэндов как SEE, TMMP, GXmoto, NCY, MTRT, а так же великий и ужасный «Noname». Что следует знать о «Noname»? «Noname» — это настолько низкокачественный товар, что производители стесняются размещать название своего Бренда на упаковке. Такие ЦПГ, обычно продаются в белых или коричневых (картонных) коробках без опознавательных знаков, а то и вовсе в полиэтиленовых пакетах. Ресурс таких ЦПГ настолько мал, что менять ЦПГ вы будете дольше чем ездить на ней. «Брэндовые» ЦПГ (SEE, TMMP, GXmoto, NCY, MTRT) обладают сравнительно неплохим качеством и позволят вам откатать два-три сезона при условии правильной обкатки. В среднем 4Т ЦПГ SEE накатывает 15000 км до замены поршневых колец, 2Т ЦПГ SEE — 7-10 тыс. км до замены поршневых колец. Отдельно стоит отметить ЦПГ тайваньского производства таких брендов как CMR и MSU. Качество материалов и обработки у этих производителей на порядок выше, чем у названных ранее брендов. А следовательно ресурс и надежность ЦПГ CMR и MSU существенно выше чем у бюджетных производителей. Да, цена на эти ЦПГ прилично выше чем на китайские, но и ресурс такой ЦПГ будет больше. А если вы меняете ЦПГ в мастерской, то покупая «дорогую» ЦПГ вы экономите на будущих ремонтах и увеличиваете надежность своего скутера.

Поршневые кольца

Эти детали подобрать сложнее. В многочисленных мотороллерах они со скосом на верхней плоскости для повышения компрессии. Подобный уклон и в поршне двигателя. Но в случае если скоса нет, разрешено приобрести кольца от мопеда Симпсон, они чаще есть в продаже чем на скутеры. Цена на самые дорогие $1,5. Если высота кольца больше, необходимо незначительно сточить его. Это можно совершить наждачной бумагой, прибитой к куску фанеры или дощечки. На бумагу положить кольцо, прижать фрагментом жесткой резины и кольцевыми движениями стачивать до подходящих размеров. Если не жаль поршень, или если он уже практически мертвый, можно проточить аккуратно канавки под годящиеся кольца и запрессовать новые штифты. Штопорные кольца, которые заботливо защищают палец от выпадения в цилиндр подходят от советских мопедов.

Фотоотчет: Как разобрать 4T двигатель китайского скутера?

Для того чтобы разобрать двигатель китайского скутера — не нужно быть супер-механиком или не в меру одаренным человеком. Нужно прежде всего желание, аккуратность и наличие необходимого инструмента. Без хорошего инструмента к сожалению никуда. Есть конечно люди, которые ремонтирую скутеры при помощи лома и кувалды, но если делать для себя и надолго, то инструменты нужно использовать только хорошие. Если инструментов у вас нет, то лучше оставьте эту затею.

Инструменты

Съемник генератора (можно сделать самому)
Съемник вариатора (можно сделать самому)
Съемник звездочки кикстартера (только для двигателя 157QMJ)
Головки на 8, 10, 12, 17 мм
Крестовая и плоская отвертка
Небольшой молоток
Желание

Большинство китайских четырехтактных скутерных двигателей можно разделить на два основных типа

Первый тип: двигатель 139QMB-серии. Данный двигатель очень популярен в странах СНГ и устанавливается на большинство китайских четырехтактных скутеров
Второй тип: двигатель 157QMJ-серии. Данный двигатель имеет больший нежели первый объем и в силу более высокой цены не так популярен

По сути, эти два двигателя являются копией древней Honda GY6 и отличаются друг от друга рабочим объемом, конструкцией кикстартера, приводом масляного насоса и приводом электростартера. Во всем остальном эти двигатели идентичны.

Типичный 139QMB, по факту JL1P139QMB-2

А так выглядит типичный 157QMJ, по факту LK162QMK

Подготовка

Снимаем двигатель с рамы, сливаем масло, счищаем со всех видимых поверхностей позапрошлогодний навоз, продуваем все щели и полости компрессором, укладываем на разделочный стол и приступаем к чрезвычайно интересному и увлекательному занятию…

Первое, что нам нужно будет сделать:

Снять глушитель
Снять кожухи охлаждения
Снять генератор
Снять вариатор
Очистить и обдуть разъемы

Глушить снять очень легко и просто: отворачиваем на головке блока цилиндров две гайки и два болта, которыми глушитель крепится к раме (139QMB) или усилителю заднего колеса (157 QMJ)

Кожухи охлаждения снимаются еще проще: отворачиваем все болты и саморезы, которые крепят кожухи к двигателю и снимаем.

Снятие генератора

А вот с генератором не все так просто. Генератор получится снять только съемником. Все ваши попытки сбить ротор молотком или подковырнуть его ломиком заранее обречены на неудачу.

Отворачиваем болты на крыльчатке охлаждения и снимаем ее и ротора

Фиксируем ротор съемником и отворачиваем гайку (резьба правая)

Инсталлируем съемник и сдергиваем ротор с цапфы коленчатого вала

Взаимозаменяемость запчастей скутеров

Рано или поздно двухколесная техника начинает капризничать и какая-нибудь деталь выходит из строя, вследствие чего встает вопрос о ее замене. И тут у нас возникает три варианта:

Купить оригинальную деталь и забыть о проблемах на долго
Приобрести неоригинальную китайскую копию того или иного узла дешевле
Подобрать взаимозаменяемую деталь из транспортного средства другой марки или типа

Уникальную мотозапчасть не всегда можно просто приобрести, в особенности если проживаешь далеко от великого города или марка скутера не распространенная и, следовательно, с запасными частями возникают трудности. Не все могут позволить себе выложить кучку баксов за оригинальный сальник, подшипник, сайлентблок и тому подобное, отчего приходиться отыскивать замену из взаимозаменяемых деталей.

Взаимозаменяемость сальников

В определенных мотороллерах на коленвале со стороны вариатора стоят уплотнители типоразмером 31X20 или же 31X19. Подобный сальник стоит в отдельных двигателях лодок так же коленвале. Например, на одном из скутеров он работает уже практически год и продолжает трудиться. А купить его можно всего за $0,3 … 0,4.

Взаимозаменяемость подшипников

К примеру на Honda Sky стоят опоры 6004. Можно подобрать отечественные тех же габаритов и трудится они будут точно подольше китайских. Цена двух подшипников $0,9 … 1. На множествах моделей Honda смонтирован подшипник не обладающий отечественными аналогами. Их толщина поменьше на пару миллиметров. В таком случае хорошо бы приобрести оригинальные, хотя и позволено постараться сточить отечественный до подходящих размеров. На Suzuki Sepia и Adress и подобных все подшипники коленвала имеют аналог среди наших изготовителей.

Если розсыпался подшипник верхней головки шатуна и найти что-то подобное не удается, временно можно поставить простую бронзовую втулку (потом она так и может остаться, если с временем видимой разницы не будет замечено). Втулка можно подобрать на рынке «у дедов». Назначена она для совковых мопедов как переходная, для установки поршня с пальцем на 10 — на коленвал под палец на 12. Цена ей копейки, а подходит безупречно. Но все-же предпочтительно отыскать родной подшипник.

Поршневые кольца

Это можно совершить наждачной бумагой, прибитой к куску фанеры или дощечки. На бумагу положить кольцо, прижать фрагментом жесткой резины и кольцевыми движениями стачивать до подходящих размеров. Если не жаль поршень, или если он уже практически мертвый, можно проточить аккуратно канавки под годящиеся кольца и запрессовать новые штифты.

Штопорные кольца, которые заботливо защищают палец от выпадения в цилиндр подходят от советских мопедов.

Цилиндр скутера

Если не получится найти ремонтный поршень, а выработка в цилиндре уже крупная, можно попытаться нахромировать цилиндр. В некоторых случаях можно его нахромировать еще и под старый б/у поршень и ездить еще долго. Только надо найти специалистов, которые хорошо могут нахромировать. При удачном хромировании никакого осыпания хрома и перегревов не будет замечено. Минус — очень долго притираются детали WGU (цилиндро-поршневой группы).

Карбюратор

Этот узел лучше найти оригинальный. Хотя в некоторых случаях взамен него может быть установлен карбюратор с отечественного мопеда Карпаты. Тут надо экспериментировать.

Электрооборудование

Если Вы занимаетесь радиоэлектроникой, не особо трудно будет спаять ту или иную коробочку (кроме коммутатора, естественно), или подобрать реле. Катушка зажигания подходит от наших мопедов с электронным зажиганием, с соответствующим напряжением.

Сцепление

Накладки сцепления можно приклеить обычным эпоксидным клеем. Старая удаляется, а новую можно выбрать от отечественного авто толщиной 4-5 миллиметров. Правильнее накренить ее сверлом на глубину 1-2 мм по всей плоскости (со стороны приклеивания) и совершить тоже самое на самой колодке. Подобным образом клеенные накладки будут держатся годы и износа практически не будет. Так же можно отреставрировать и тормозные колодки.

Тюнинг скутеров — тюнинг воздушного фильтра

Для хорошего питания двигателя нужен не только бензин, но и воздух. Избыток бензина ничего не даст Вашему двигателю, если не будет обогащен достаточным количеством воздуха. Для улучшения снабжения цилиндра воздухом используют специальные воздушные фильтры. Наиболее универсальным и сбалансированным решением является использование вместо стандартного фильтрующего элемента более производительного, например, Malossi Red Sponge. Он устанавливается в бокс стандартного воздушного фильтра.

Еще одна разновидность тюнинговых воздушных фильтров — так называемые фильтры нулевого сопротивления (или просто — ФНС). При их установке стандартный бокс полностью удаляется, а на его место встает небольшой фильтрующий элемент, как правило, либо цилиндрической, либо конусовидной формы. Он имеет меньшее сопротивление, что позволяет улучшить питание цилиндра на высоких оборотах. Однако, во-первых, эти фильтры почти не защищены от внешних воздействий пыли, грязи и воды, а во-вторых, в отличие от стандартных воздушых боксов, лишены резонансного эффекта. В результате установка такого фильтра требует основательной и точной перенастройки карбюратора, с которой могут справиться лишь единицы специалистов. Если в сервисе Вам говорят, что «запросто» и «легко» настроят карбюратор для работы с ФНС, скорее всего, квалификация работников там ниже средней. Уходите и никогда не возвращайтесь!

Признаки неисправности ЦПГ

Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы

Достаточно обратить внимание не следующие симптомы:

слышится звон поршневых колец;
скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
быстрое опустошение бензобака из-за перерасхода топлива;
в цилиндре/моторе слышны шумы, которых не было;
на холостых оборотах транспортное средство неустойчиво работает;
общее снижение мощности;
внезапное отключение.

Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.

Старый поршень с признаками нагара

В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:

наличие густого дыма чёрного/синего цвета;
увеличение расхода масла;
изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
невозможность завести скутер с первого раза даже с холодным двигателем.

Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.

Тюнинг скутеров – тюнинг ЦПГ

Многообразие предлагаемых тюнинговых цилиндров довольно велико, тут и стадартные 50сс, и помощнее 70сс. Стандартные 50 кубовые тюнинговые цлининды дают прирост мощности скутера за счёт усовершенствованной проектировки самого цилиндра, а 70 кубовые – ещё и за счёт 40%-го увеличения объёма. В этом случае скутер становится значительно резвее стокового.

Но сравнивая цилиндры одинакового рабочего объёма, видно, что все они выдают различные результаты. Это связано с тем, что разные цилиндры рассчитываются на разные рабочие диапазоны оборотов двигателя. Отсюда и различающаяся результативная мощность. Тюнинговые цилиндры скутеров принято классифицировать на Sport, Midrace (Racing) и Hi-End. Ресурс Sport-цилиндров скутера примерно равен ресурсу стандартных, так как эти цилиндры адаптрованы под те же обороты двигателя.

Кроме того, эти цилиндры Sport класса обычно не дороже аналогичных стандартных деталей

Разные гоночные тюнинговые поршневые класса Racing 70cc различаются между собой. Это такие производители ЦПГ, как Top Due Plus, Polini Corsa, Malossi MHR Replica, Hebo Manston Replica. Например, цилиндры от Hebo и Malossi имеют высокие показатели качества, износостойкости и мощности. Это алюминиевые ЦПГ с очень стойким хромово-никасилевым покрытием. Чугунные гоночные цилиндры для скутеров от Top Performances и Polini в общем-то не хуже. Лучшим теплообменом, несомненно, обладает алюминиевый цилиндр. Но в случае его повреждения придётся менять и поршень с кольцами, и цилиндр (это может случиться от, например, недостатка масла в смеси, или её при обеднении). Однако чугунные поршневые в таких экстренных ситуациях могут обойтись лишь сменой поршня, а поверхность цилиндра следует подвергнуть полировке. Гоночные цилиндры имеют куда более высокие показатели компресии и степени сжатия (до 14:1), а также оборотов двигателя. Всё это требует обязательное усиление коленвала, следует сменить его на тюнингованный из гоночного комплекта.

Тюнинг скутеров — тюнинг воздушного фильтра

Восстановление коленвала

Ввиду того что в последнее время преобладающее большинство людей стало засматриваться в сторону китайских скутеров, их количество увеличилось. Как известно, качество не на высшем уровне, но вполне приемлемо для беспроблемной эксплуатации в течение 2-3 лет а то и больше. Про фабричные скутера писать не хочется, так как качество у них высокое (держат марку) но не у всех.

В общем, эта статья предназначена для всех скутеристов без исключения и не имеет четких границ в марке и годе выпуска скутера. Рассматривать будем КШМ – кривошипно-шатунный механизм 2-тактного двигателя.

Краткая справка: КШМ предназначен для преобразования возвратно-поступательной энергии во вращательную. Иными словами, коленвал. Этот узел по конструкции не очень сложен, но требует очень точной развесовки и грамотной установки. Также для нормальной работы необходимы определённые условия.

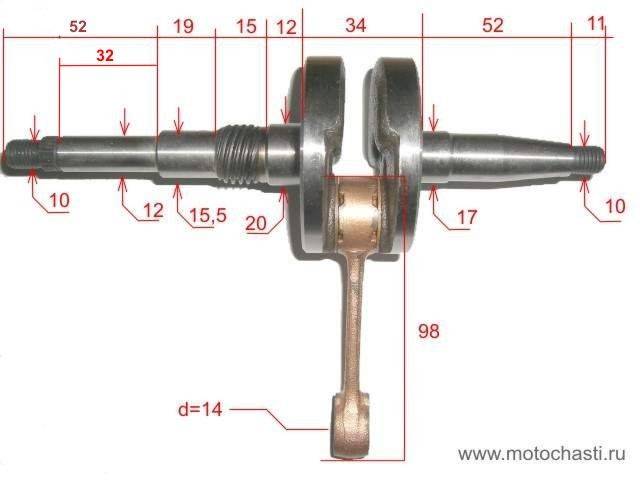

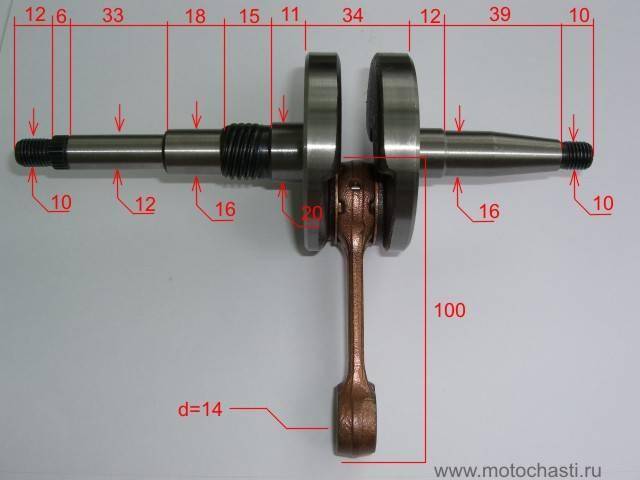

Конструкция коленвала

схожа у всех скутеров. Я затронул китайцев, потому что материал – сырье для коленвала у них не соответствует никаким нормам качества. Естественно, есть и нормальные, но, как правило, ставятся на хорошие китайские скутеры и выходят из строя очень редко. У меня был случай — принесли на ремонт мотор AF34Е, снятый со скутера. Сказали, заводится очень трудно, тянет так себе, перегревается и жрёт топливо немерено. После 1-2 минутной диагностики выяснилось, что коренные мертвые в хлам. Сказал прийти через 2-3 дня. Каково же было моё удивление, когда я разобрал мотор…. Кореные стояли с Даэлима (56-20-12) , они были в чётком состоянии. Но китайское, самостоятельно установленноеколено выдало себя сразу. Посадочное место подшипника на коленвале со стороны вариатора было разбито настолько, что коленвал ходил вверх вниз больше чем на 1 мм. Это очень критическая ситуация. Подшипники пришлось выпрессовывать съемником. А на колено надевались так легко, что усилий вообще прилагать не нужно было. В общем, ситуация плохая, и пришлось поискать замену колена и прибегнуть к анализу посадочных мест подшипников.

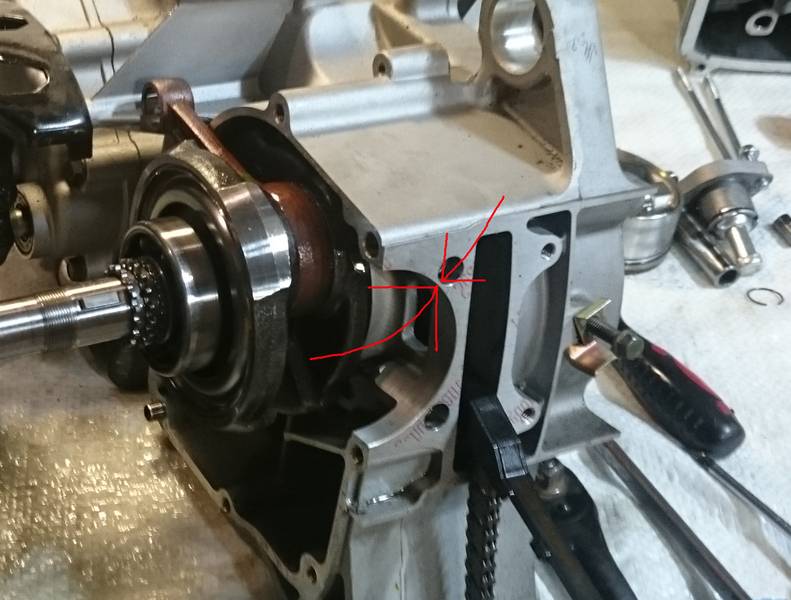

Как снять коленвал со скутера?

Коленчатый вал является неотъемлемой частью двигателя скутера или мопеда. В отличие от коленвалов автомобильных двигателей, данная часть скутера представляет собой не цельную деталь, а сборную либо сварную. Коленвал двигателя скутера состоит из двух дисков, которые соединены между собой с помощью шатунной шейки. Из центра каждого диска выходит полуось, на посадочном поясе которой располагается подшипник.

Уровень сложности конструкции двигателя скутера позволяет выполнить снятие коленвала самостоятельно в условиях гаража либо небольшой мастерской. Главным требованием к организации рабочего места для демонтажа коленчатого вала является наличие чистого верстака необходимых размеров.

Почему же ваш скутер может потребовать переборки коленвала? Существуют следующие причины, требующие снятия коленвала с двигателя:

Замена коленвала вследствие неудовлетворительно качества изготовления оригинальной детали. Данная причина имеет место на недорогих изделиях китайского производства.
Замена подшипников и масляных уплотнений. Качество и срок службы подшипников напрямую зависит от ценовой категории скутера. Недорогие модели отличаются применением в конструкции комплектующих невысокого качества, в результате чего может потребоваться их замена.
Высокий уровень вибраций, требующий проведения балансировки.

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

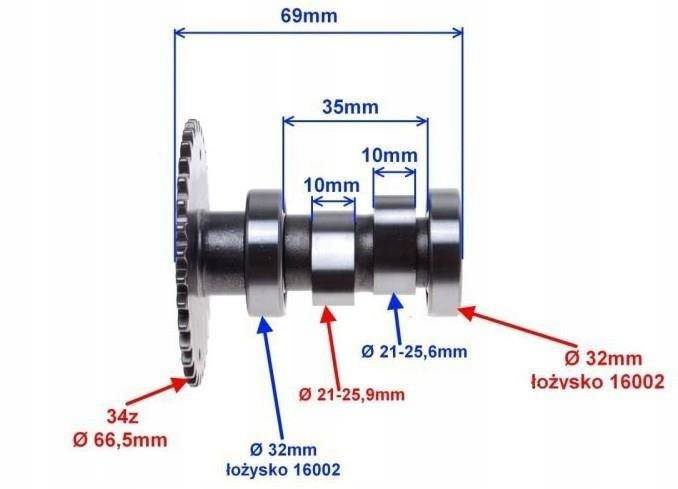

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

5 Регулировка зазоров в клапанах

Специалисты по тюнингу рекомендуют проводить процедуру регулировки зазоров клапанов на мопедах своими руками каждые 2000–3000 километров пробега. Это позволит улучшить динамику двигателя и избежать неприятного “цокота”, который идет от ГЦ во время движения из-за неправильной регулировки. Чаще всего настройка делается на новых скутерах сразу же после прохождения обкатки двигателя. Из-за перетянутых клапанов возможны сбои при работе на высоких оборотах и скорости выше 80 километров в час, особенно для скутеров на 150 кубиков.

Регулировка зазоров клапанов на скутере

Работа по настройке своими руками проводится на полностью остывшем двигателе с использованием отвертки и ключей на 8,9. Первым делом снимается пластиковая крышка головки цилиндра. Далее откручиваются два винта, которые держат клапанную крышку. Как только защита снята, необходимо установить поршень в предельно верхнее положение, для этого может потребоваться демонтаж защиты вентилятора генератора. Далее проверяются зазоры клапанов, для этого используется щуп 0,5–0,7 миллиметров. В первую очередь проверяется самый верхний впускной клапан, при правильной настройке щуп будет входить в отверстие между клапаном и регулировочным болтом с небольшим трудом.

Щуп для проверки зазоров клапанов на скутере

Чтобы изменить зазор, необходимо немного ослабить положение контргайки, после чего нужно вращать регулировочный болт против часовой стрелки и, не убирая усилия, снова затянуть гайку крепления. После этого зазор изменится, а определить степень изменения можно с помощью того же щупа на 0,5 миллиметров. Те же действия нужно повторить с нижним клапаном и установить защиту генератора и пластиковый кожух ГЦ в обратном порядке.

Есть ли достоинства у прямотока?

Почему некоторые мотоциклисты отчаянно хотят увеличить громкость своего коня? Их классический аргумент: «Громкий выхлоп спасает жизнь». Этот аргумент работает в эпизодических ситуациях, которые типичны для наших дорог, однако не существует научного доказательства пользы громкого выхлопа при избегании аварий.

Кроме того, этот аргумент предполагает правильное поведение участников движения, когда они слышат мотоциклетный рёв. Но это крайне рискованное предположение: водитель может испугаться громкого рёва рядом с собой и повести себя совсем не так, как от него ожидается, что может быть опасным для мотоциклиста. Громкий выхлоп может быть заметен, но вряд ли будет более эффективным средством для предотвращения ДТП, чем навыки безопасной езды вкупе со светоотражающими элементами на экипировке и обязательным шлемом на голове.

Даже если аргумент «Громкий выхлоп спасает жизнь» работает в некоторых ситуациях, этого не хватает для компенсации неприятных ощущений от него. Честно говоря, многие мотоциклисты используют прямоток для привлечения внимания и показания собственной «крутости», не заботясь ни о своей безопасности, ни об окружающих.

Такое оправдание использования прямотока слишком эгоистично, не находите? На одной чаше весов веселье мотоциклистов, на другой – спокойствие окружающих

Что же из этого наиболее важно?
