Обслуживание барабанных тормозов
Обслуживание барабанных тормозных механизмов заключается в замене накладок тормозных колодок.
В профессиональной мастерской вам с легкостью заменят только накладки, в этом случае прибегать к замене колодок не приходится, а вся процедура обходится несколько дешевле
Однако в итоге, разница в цене получается незначительной, поэтому лучше обратить внимание на качественный расходный материал от именитых производителей. К счастью, таких сегодня на рынке достаточно. По мере того, как изнашиваются накладки, систему можно регулировать с помощью гайки на тросе, расположенной обычно у заднего колеса
Если гайка закручена до упора, а эффективность барабанного тормоза очень низкая, можно говорить об износе накладок, или о растяжке троса. Затягивать трос нужно с учетом свободного хода колодок, чтобы колесо не тормозило. Обычно свободного хода рукоятки тормоза в 10 — 20 мм бывает достаточно
По мере того, как изнашиваются накладки, систему можно регулировать с помощью гайки на тросе, расположенной обычно у заднего колеса. Если гайка закручена до упора, а эффективность барабанного тормоза очень низкая, можно говорить об износе накладок, или о растяжке троса. Затягивать трос нужно с учетом свободного хода колодок, чтобы колесо не тормозило. Обычно свободного хода рукоятки тормоза в 10 — 20 мм бывает достаточно.
Большинство скутеров оборудованы специальным указателем на тормозном рычаге. Пры его помощи можно контролировать износ тормозных колодок и при необходимости вовремя заменять их.
Для каждого скутера производитель сообщает минимальное значение толщины накладки, при котором последняя подлежит замене. Для диагностики износа, понадобится снять колесо. Замер нужно производить штангенциркулем в самом тонком месте колодки (если изношение неравномерно). Если толщина накладки не достигла минимального значения (обычно это 2 мм), нужно собрать механизм в обратном порядке, предварительно очистив барабан и накладки от грязи и остатков смазки (если таковая имеется). Для очистки прекрасно подходит тряпка, смоченная в бензине
Обратите внимание на кулачок между колодками, его нужно смазать небольшим количеством густой смазки. Количество нужно рассчитать таким образом,чтобы со временем смазка не попала на колодки и тормозной барабан
Важно знать, что колодки подлежат замене только попарно
Даже если одна из них износилась, а вторая еще не достигла этого порога, они обе подлежат замене
Важно знать, что колодки подлежат замене только попарно. Даже если одна из них износилась, а вторая еще не достигла этого порога, они обе подлежат замене. В некоторых случаях, при интенсивном использовании техники, может износиться сам тормозной барабан
В этом случае величина износа металлического барабана влияет на минимально допустимую толщину колодки, которая, естественно, увеличится
В некоторых случаях, при интенсивном использовании техники, может износиться сам тормозной барабан. В этом случае величина износа металлического барабана влияет на минимально допустимую толщину колодки, которая, естественно, увеличится.
Скутер плохо тормозит, даже если на рычаг тормоза прилагается большое усилие
Когда вы с максимальным усилием нажимаете не рычаг тормоза, но торможения особо и не заметно, хотя и сопротивление на рычаге хорошее, следует подумать о качестве накладок, их износе и возможном загрязнении. Дело в том, что между тормозным барабаном и тормозными накладками могло попасть масло из того же сальника редуктора. Естественно, ни о какой эффективность после этого говорить не приходится. Кроме того, дешевые некачественные колодки априори не хотят выполнять возложенную на них задачу, постоянно скрипят и очень быстро изнашиваются
Поэтому очень важно при покупке колодок не экономить и отдать предпочтение именитым брендам, таким как Ferodo и Brembo
Чем отличаются дисковые тормоза от барабанных
Между дисковыми и барабанными тормозами – большая конструктивная разница. Общее у них только одно – торможение трущимися колодками и вращающуюся поверхность. Если во втором варианте колодки расположены внутри барабана и прижимаются к нему изнутри, то в первом колодки охватывают специальный диск. В этом главное отличие дисковых и барабанных тормозов.
Поэтому можно считать, что принцип работы тормозных систем одинаков, но устроены они по-разному. Соответственно, и преимущества с недостатками у них будут разными.
Дисковые тормоза известны также давно, они использовались еще на советских Жигулях. Но сначала они имели довольно сложную конструкцию. Их ставили на передние колёса, где они эффективнее. Так как на каждом колесе расположено две тормозных колодки, то для прижатия к диску каждой из них служил собственный гидроцилиндр. Сейчас на обычных бюджетных автомобилях используется один гидроцилиндр на каждое колесо – это сильно упростило конструкцию.
Устройство дисковых тормозов гораздо проще. Их просто разобрать, там мало деталей. А вот вскрыть барабан само по себе может быть проблемой – со временем крышка может прикипать. Да и деталей там больше, а устройство хитроумнее. В современных вариантах неспециалист может и не понять, как его разобрать и потом правильно собрать.
Еще одно большое отличие дисковой системы – хорошая вентиляция. При торможении на большой скорости – больше 100 км/ч, барабанный вариант в силу закрытой конструкции испытывает сильный перегрев. Дисковые тормоза открыты всем ветрам и хорошо охлаждаются воздухом
А ведь сейчас скорость 100-120 км/ч – это норма, и хорошее охлаждение очень важно. Тормозные диски, к тому же, стали применять вентилируемые, что еще улучшило характеристики, да и подшипники ступицы не перегреваются. Дисковые тормоза автомобиля
Дисковые тормоза автомобиля
Дисковые тормоза автомобиля
Демонтаж старых тормозов
Шаг 1: Подготовьте инструменты
Прежде чем начать демонтаж тормозов, необходимо подготовить нужные инструменты. Вам понадобятся:
- Гаечный ключ
- Отвертка
- Монтажный клюшка
- Кусачки
- Пластиковые молотки
Убедитесь, что все инструменты находятся под рукой и хорошо заточены.
Шаг 2: Отсоедините тормозную линию
Для демонтажа тормозов необходимо сначала отсоединить тормозную линию. Выполните следующие действия:
- Найдите тормозной шланг, соединяющий тормоз с гидравлической системой.
- Ослабьте гаечный ключ на муфте тормозного шланга.
- Используя монтажную клюшку, отсоедините тормозную линию от тормозной колодки.
- Закройте конец тормозной линии, чтобы тормозная жидкость не вытекла.
Будьте осторожны и не пролейте тормозную жидкость на покрытие дороги. Тормозная жидкость очень едкая и может повредить краску машин и другие поверхности.
Шаг 3: Снимите тормозную колодку
После того, как тормозная линия отсоединена, можно начинать снимать тормозную колодку. Следуйте этим инструкциям:
- Снимите колпачок со старого тормозного диска, используя отвертку.
- С помощью кусачек снимите пружинку, удерживающую тормозную колодку на месте.
- Выньте старую колодку из тормозного суппорта.
Повторите эти шаги для второго тормоза
Осторожно отложите тормозные колодки в сторону
Шаг 4: Снимите тормозной диск
Для того, чтобы установить новый тормозной диск, необходимо сначала снять старый. Используйте следующие инструкции:
Отверните болты, крепящие тормозной диск к втулке колеса.
Осторожно снимите тормозной диск и отложите его в сторону.
Поздравляю! Вы демонтировали старые тормоза и готовы к установке новых дисковых тормозов.
Увеличение объема поршневой на скутере Honda Dio
Важно понимать, что любая форсировка двигателя однозначно приводит к снижению надежности и общего ресурса составляющих двигателя. Увеличение объема и максимальных оборотов неизбежно приводит к преждевременному износу стандартных коренных подшипников и коленвала
При установке поршневой объемом более 62 сс, появляется необходимость в дополнительной регулировке подачи масла и бензина.
Один из самых распространенных видов городского тюнинга скутера – увеличение объема двигателя. Рассмотрим возможности подобной форсировки на примере скутера Honda Dio с двигателем AF18E. Заводом изготовителем тут предусмотрен объем поршневой 49,9 кубических сантиметров, а диаметр поршня составляет 39 мм.
Список моделей с аналогичным двигателем:
- Honda Dio AF-18
- Honda Tact AF-24
- Honda Dio AF-27
- Honda Dio AF-28
- Honda Tact AF-30
- Honda Tact AF-31
Поршневая также подходит к скутерам:
- Honda Lead AF-20
- Cabina AF-33
- Broad AF-33
- Honda DJ-1RR
- Honda Dio SR AF-25
- Honda Dio Fit AF -27
- Honda Dio XR Baja
Динамические и скоростные показатели этих скутеров часто уступают таковым у аналогичной техники от Yamaha и Suzuki, однако и надежность Хондовских двигателей никогда ни у кого не вызывала сомнений.
Наиболее часто для увеличения объема двигателя на этих скутерах используют ЦПГ 60сс или 65сс. Такой объем позволяет не заморачиваться с серьезными настройками либо заменой карбюратора, а стоковым подшипникам и коленвалу под силу справиться с незначительно возросшими нагрузками. Скорость в этом случае не увеличивается, так как обороты двигателя остаются прежними, а возрастает лишь динамика. Многим этого достаточно для комфортного передвижения по городу. Головку цилиндра в этом случае менять не нужно.
Для более серьезных любителей тюнинга выпускаются комплекты поршневой 72сс или даже 76сс (диаметр поршня 48 мм). Еще несколько лет назад найти их было достаточно проблематично, но сейчас, с увеличением китайских и тайваньских заводов запчастей для скутеров, с этим проблем нет. Купить один из таких китов можно, к примеру, тут: ЦПГ 76сс Honda dio. Старая головка цилиндра в этом случае уже не подходит, поэтому обычно все комплекты должны включать в набор также и новую головку.
Установка кита ничем не отличается от стандартной замены поршневой:
- Ставим скутер на центральную опору.
- Снимаем «унитаз».
- Отсоединяем карбюратор вместе с впускным патрубком и лепестковым клапаном.
- Откручиваем глушитель и убираем его в сторону.
- Откручиваем болты крепления кожуха обдува цилиндра и убираем кожух в сторону.
- Откручиваем 4 болта на головке цилиндра, вынимаем цилиндр, меняем поршень на новый.
- Устанавливаем в обратном порядке новый кит с прокладками из комплекта.
Тут все просто, теперь о последствиях:
- Одной лишь настройки карбюратора, как это было при 60сс, тут уже будет не достаточно. Стоковый карбюратор не может в полной мере поставить требуемое количество топливно-воздушной смеси из-за низкой пропускной способности. В идеале потребуется заменить родной карбюратор на модели с увеличенным диффузором (например, 18 мм).
- Производительности стокового маслонасоса, естественно, будет не достаточно. Регулировка масляных насосов на скутерах Honda, в данном случае, проблемы не решают. Понадобится дополнительно добавлять масло в бензин из расчета 1 к 25 (1 часть масла на 25 частей бензина) в летнее время и 1 к 40 в холодное время года. В перерасчете на литр бензина мы получаем соответственно 40 грамм масла на 1 литр бензина в жаркое время и 25 грамм масла на 1 литр бензина в холодное время года. Игнорирование этого правила неизбежно приведет к масляному голоданию двигателя и соответствующим последствиям.
- Естественно, снижается ресурс стоковых коренных подшипников и коленвала.
- Максимальная скорость не увеличивается, так как максимальные обороты двигателя ограничены. Для увеличения скорости, понадобится либо удлинять редуктор, либо увеличивать обороты двигателя с помощью тюнингового коммутатора. Второй вариант при стоковых подшипниках и родном коленвале не желателен, так как увеличение оборотов двигателя дополнительно снижает ресурс двигателя.
- Значительно возрастает динамика. Возможно, придется пересмотреть вес роликов вариатора.
Вот такой бюджетный тюнинг. Нужен он или нет, каждый решает сам.
Источник
Прокачка тормозов
Всё делается гораздо проще — пистолетом для прочки тормозной системы.
а в нормальных тормозных системах типа Brembo или Grimeca тормоза прокачиваются за 5 минут. Заливаешь тормазухи в бачок, открываешь штуцер на суппорте и ждёшь пока прольётся, доливаешь в бачок и жди пока из суппорта не будет течь рекой тормозуха, не забывая подливать в бачок! потом закручиваешь штуцер, раз 5 покачал ручкой, зажал, открутил быстро штуцер и закрутил. Пару таких операция и тормоза работают.
_________________дрочилинг это собирательный образ китайского скутера ТВОЙ ГОЛОС ВАЖЕН ДЛЯ РОССИИ http://monopolizmu.net А ТЫ ПРОТИВ ЗАКОНОДАТЕЛЬНЫХ ХОМОМУТАНТОВ?
Эх Вы горе-механики. Дрочить ручку иногда можно по 2 дня при полностью инсправной системе. Записывайте как прокачивать тормоза на скутере если система пустая, завоздушена, не прокачивается. 0. Откручиваете крышку тормозного цилиндра 1. Берете 20 мл шприц и трубочку. 2. Наливаете в щприц тормозухи. 3. Надеваете трубочку на штуцер 4. Немного откручиваете прокачной штуцер 5. Заливаете тормозуху шприцом в систему через штуцер . 6. Закручиваете штуцер. 7. Снимаете шприц и заполняете его тормозухой 8. Повторяете пункты 3-7 пока тормозуха не заполнит бачек. Тормоза появятся, ручка проваливаться перестанет. 9. После этого систему можно прокачать еще раз обычным способом, дрочкой ручки, сливанием через штуцер, подливкой в бачок торозухи.
Делов на 5- 10 минут.
Максим, будешь мне платить за каждую прокаченную тобой тормозную систему 30 процентов.
Кент ЗЗ,не обращай внимание на советы, у тебя всё равно ничего не получится, не ломай мопед, отвези его в сервис. _________________Я всё давно за вас решил,Мопеды вымыл, просушил.Нет лучше в мире СагаМоты,Купил мопед и нет заботы
_________________Я всё давно за вас решил,Мопеды вымыл, просушил.Нет лучше в мире СагаМоты,Купил мопед и нет заботы
_________________Я всё давно за вас решил,Мопеды вымыл, просушил.Нет лучше в мире СагаМоты,Купил мопед и нет заботы.
Последний раз редактировалось Saga 14 янв 2008 01:16, всего редактировалось 1 раз.
Диагностика, обслуживание и ремонт
Для оценки состояния колодок без снятия колеса существует смотровое отверстие, прикрытое резиновой пробкой. Сняв ее, можно увидеть колодки и степень их изношенности. Если толщина накладок меньше 2 миллиметров, их необходимо заменить. В профессиональных автосервисах эта процедура подразумевает установку новых накладок, без замены самих колодок.
Важно! Производить замену нужно сразу обеих накладок, так как разная их толщина приведет к полной неэффективности тормозной системы. При износе барабана даже новые накладки могут оказаться малоэффективными, потому что их толщины будет недостаточно для тесного соприкосновения с барабаном
В таком случае потребуется замена тормозного барабана
При износе барабана даже новые накладки могут оказаться малоэффективными, потому что их толщины будет недостаточно для тесного соприкосновения с барабаном. В таком случае потребуется замена тормозного барабана.
Если толщина накладок находится в пределах допустимых значений, однако вы заметили плохую работу тормоза или ощутили «утапливание» рукояти при нажатии, систему можно отрегулировать при помощи специальной гайки на тросе (эта гайка находится возле заднего, переднего колеса). Ее затягивают плотнее, но с учетом свободного движения рукояти в пределах 10-20 миллиметров. Слишком тугое затягивание приведет к постоянному притормаживанию заднего колеса. Если же вы полностью затянули гайку, но не достигли результата, значит накладки или трос нуждаются в замене.
Только своевременная диагностика и ремонт барабанной тормозной системы могут гарантировать вам безопасную езду на вашем скутере.
Скутерист
Обычные первые дисковые тормоза еще не были такие как сегодня, они были просты и примитивны. Это был маленький диск и однопоршневой суппорт. Все это устанавливалось на переднее колесо скутера и это считалось очень круто, такие скутеры быстро набирали популярность.
Если брать во внимание то, что наибольшей популярностью пользовались 50-кубовые скутеры, то от дискового тормоза не было очень много пользы. Для мопедов с головой хватает и барабанных торзмозов
Но для большей кубатуры дисковый тормоз на скутере просто незаменим.
Принимая во внимание тот факт, что торможение передним колесом эффективнее чем задним, то сегодня на большинство мопедов ставят дисковый тормоз на переднее колесо. Не считая китайские скутеры, которые стараются максимально удешевить и как правило экономят на дисковых тормозах
Дисковые тормоза на скутере более информативны чем барабанные .
Барабанные тормоза на скутере
Их механизм очень прост. Для разжатия колодок торможение происходит с помощью троса. Это не всегда эффективно в любую погоду. Часто в мокрую погоду эти тормоза могут сильно потерять свои свойства и тормозить значительно хуже.
Правила эксплуатации и обслуживания скутера с дисковым тормозом
- Жидкость заполняет всю магистраль и хранится в специальном бачке, который обычно расположен на руле. Она не может работать вечно и со временем теряет свои свойства, после чего вся эффективность тормозной системы снижается. Сюда же можно добавить износ колодок и диска, появление влаги из воздуха в контуре.
- В процессе эксплуатации скутера, тормозную жидкость нужно подливать в бачок в соответствии с указанными метками внутри или снаружи бачка. Резервуар может быть металлическим и пластиковым. Металлические бачки обычно оснащены специальным окошком для контроля уровня жидкости. Пластиковые же позволяют контролировать уровень за счет полупрозрачного материала изготовления.
- Нельзя допускать падения уровня тормозной жидкости ниже отмеченного положения, так как это влечет за собой подсос воздуха в контур и эффективность системы снижается за счет того, что воздух прекрасно сжимается и принимает усилие на себя. Чтобы долить новую тормозную жидкость, необходимо снять крышку бачка, которая может крепиться винтами либо просто отворачиваться. Под крышкой обычно находится мембрана или прокладка, ее нужно убрать в сторону. Свежая жидкость доливается до верхней метки, после чего прокладка и крышка устанавливается на место. Такую процедуру необходимо производить обязательно по мере снижения уровня жидкости в бачке, следовательно, следить за уровнем нужно постоянно.
- Допускается использование только той тормозной жидкости, которая рекомендована производителем конкретной модели скутера. Обычно маркировка всегда указана на крышке бачка и искать ее в руководстве не приходится.
- Уровень тормозной жидкости должен уменьшаться постепенно вслед за износом колодок и диска. Резкое уменьшение уровня может свидетельствовать об утечке в контуре. Это должно насторожить и проверка всего контура, в частности тормозного шланга, обязательна. Возможно, на шланге появились трещины, а может просто нужно подтянуть крепления.
- Периодически, желательно раз в два сезона, необходимо полностью заменять тормозную жидкость в контуре, так как она абсорбирует влагу из воздуха и постепенно теряет свои свойства. Как правильно прокачать гидравлическую систему, было рассмотрено тут.
- Категорически запрещается хранить тормозную жидкость в открытой или неплотно закрытой посуде. Если такое случилось, дальнейшая ее эксплуатация не допускается.
- Износ тормозных колодок контролируется без их демонтажа. Колодки всегда находятся на виду и толщину накладок очень легко определить. Если колодки прикрыты специальными защитными крышками, их необходимо снять, чтобы обеспечить достаточный обзор.
- Следует следить за износом накладок. Обычно минимально допустимое значение находится в пределах 2мм. Если производитель скутера не указывает иных параметров, следует придерживаться именно этого правила. Измерьте толщину накладок, если она меньше 2мм, тормозные колодки подлежат замене.
- Перед заменой колодок, ознакомьтесь с руководством по ремонту и эксплуатации вашей модели скутера. В случае отсутствия последнего, определите самостоятельно, каким образом суппорт крепится к вилке. Обычно это два болта, которые легко можно открутить и снять суппорт с диска.
- После установки новых колодок, скорее всего вы не сможете одеть суппорт на диск, так как толщина их увеличилась, а просвет для диска уменьшился. В этом случае, необходимо задвинуть поршенек механизма немного вглубь, чтобы освободить просвет для диска.
- Если во время торможения вы чувствуете вибрацию, скорее всего тормозной диск немного искривлен. Искривление могло произойти в результате падения, наезда на выбоину и др. Биение диска можно определить специальным индикатором в мастерской. Индикатор устанавливают на расстояние около 1 см от наружной кромки диска, после чего колесо раскручивают. Максимально допустимые показатели биения — 0,3 мм.
Таким образом, регулярная проверка элементов системы гидравлического дискового тормоза на скутере, своевременная замена жидкости и изношенных деталей, позволят вам уверенно чувствовать себя на дороге.
Фотоотчет: Замена тормозных колодок на скутере
Тормозная система вашего скутера, требует к себе самого пристального внимания. Пренебрежение, а зачастую просто лень постоянно контролировать состояние тормозной системы, может в один прекрасный день сыграть с вами плохую шутку, ведь от состояния тормозной системы вашего скутера напрямую зависит ваша жизнь.
Тормозные колодки в тормозной системы наиболее всего подвержены износу и в тоже время от их состояния напрямую зависит работоспособность тормозной системы скутера
Поэтому, очень важно постоянно контролировать состояние тормозных колодок и при необходимости менять их на новые
Когда следует менять колодки?
При остаточной толщине накладки менее 2 ММ.
При отслоениях, трещинах, отсутствие части накладок и других видимых повреждениях.
На дисковых тормозах колодки меняются так:

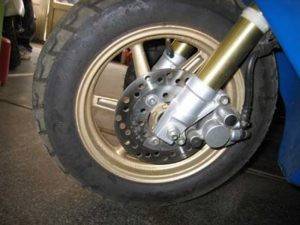

На переднем колесе, откручиваем два болта крепящих тормозной суппорт.
Выкручиваем направляющие из суппорта
Вынимаем колодки (без комментариев)
Вынимаем из суппорта скобу
После того как колодки извлечены-берем их за образец и «валим» с ними в магазин (с китайскими расходниками только так и поступаем).
Колодки у нас будут такие: крючок который на них прилеплен можно смело отпилить или лучше брать без крючка (других в магазине не было)
Устанавливаем на место скобу, скоба должна стоять как на фото не разверните ее на оборот!
Вставляем новые колодки, вкручиваем направляющие и устанавливаем суппорт на место.
Если замена колодок ситуацию с тормозами не улучшила-попробуйте прокачать их, как это сделать читайте: Прокачка тормозов скутера своими руками
Переходим к барабанным тормозам
Снимаем заднее или переднее колесо, как это сделать читаем: Как снять переднее, заднее колесо скутера
Берем новые колодки и устанавливаем их на место старых
После, устанавливаем колесо, регулируем натяжение троса-как это сделать написано в статье: Как подтянуть тормоза вашего скутера проверяем работоспособность тормозов и только после этого-можно начинать движение!
Поддержание и обслуживание дисковых тормозов
Частота технического обслуживания
Дисковые тормоза являются важной частью любого транспортного средства, поэтому их необходимо регулярно проверять и обслуживать. Специалисты рекомендуют проводить техническое обслуживания не реже одного раза в год
Специалисты рекомендуют проводить техническое обслуживания не реже одного раза в год.
Осмотр и проверка дисковых тормозов
Перед началом проверки тормозов необходимо поставить скутер на подножку и удалить колесо.
Необходимо обратить внимание на изношенность тормозных колодок, состояние дисков и пыльников
Проверьте, чтобы толщина тормозных колодок не была меньше минимально допустимой.
Обратите внимание на наличие царапин и трещин на дисках.
Проверьте состояние пыльников — они не должны иметь дырок и повреждений.
Замена тормозных колодок и дисков
Если тормозные колодки и диски изношены и требуют замены, заменить необходимо все пары на одной оси.
Для замены тормозных колодок необходимо открутить крепежные болты, заменить старые колодки на новые и закрепить болты.
Замена дисков сложнее и требует особого внимания. Рекомендуется обратиться за помощью к профессиональному механику.
Необходимо помнить, что после замены тормозных элементов необходимо проверить их работу на тестовой поездке.
Гидравлический тормоз нужно обслуживать
Начнем с элементарного — система гидравлического тормоза предусматривает периодическое обслуживание. Это значит, что каждый сезон (иногда, при интенсивном использовании, чаще) необходимо открывать бачок для тормозной жидкости и добавлять жидкость маркировки DOT3 или DOT4 до специальной метки. Марка заливаемой жидкости обычно указывается на крышке бачка каждого конкретного скутера. Купить жидкость можно в любом магазине автозапчастей. При покупке, просите самую маленькую дозировку, обычно это около 250 грамм. Этого количества вам хватит на несколько сезонов.
Раз в два сезона необходимо прокачивать гидравлическую систему и полностью заменять тормозную жидкость в ней. Как правильно это сделать, мы рассмотрим отдельно.
Замена Задних Тормозных Колодок На Китайском Скутере
Обслуживание и ремонт скутеров
Сменные барабанные тормозные колодки на скутере
замена Тормозные колодки тормозного барабана необходимы в случае износа колодок, дефектов самих колодок, а также в некоторых случаях, когда самокат не работает удовлетворительно с существующими колодками из-за низкого качества колодок. Итак, давайте посмотрим на процесс замены тормозного барабана на тормозную колодку самоката.
Процесс замены тормозных колодок.
Даже начинающий скутер, который не справится с ремонтом оборудования, сможет заменить тормозные колодки самостоятельно.
Мы рекомендуем вам прочитать следующие статьи, прежде чем приступить к восстановлению барабанного тормоза:
Наиболее распространенные барабанные тормоза можно увидеть на заднем колесе самоката, мы рассмотрим его. Управление передним колесом принципиально не отличается. Давайте посмотрим на весь процесс ремонта, чтобы:
Снятие заднего барабанного тормоза.
Разместите самокат на ровной твердой поверхности. Используйте центральную поддержку. Глушитель обычно не позволяет снять заднее колесо скутера, поэтому мы продолжаем снимать глушитель. Это очень просто. Снимите два болта, которые крепят глушитель к картеру двигателя. А также два штифта, прикрепленных к цилиндру. Если заднее колесо оснащено плотно прилегающим пластиковым крылом, которое предотвратит демонтаж колеса, крыло также следует снять. Теперь откручиваем колесную гайку. Снимите заднее колесо с оси. После снятия гайки необходимо только снять ее с пазов на валу. Снимаем тормозные колодки. Они удерживаются только за счет натяжения двух пружин, которые крепятся к кулачку и эксцентрику. Тщательно осмотрите внутреннюю часть ступицы колеса (которая касается тормозов). Если сам барабан изношен, замена только одного вкладыша не поможет. Внутренний диаметр барабана определяется производителем каждой модели скутера и указан в инструкции по эксплуатации. Если внутренний диаметр превышает предел, необходимо заменить диск колеса. Проверьте толщину тормозные колодки на подушках. Если прокладки изношены сверх предела, указанного в инструкции по эксплуатации самоката, подушки необходимо заменить
Обратите внимание, что вам нужно менять две панели одновременно, а не одну, если она изношена
Задняя сборка барабанный тормоз.
- Соберите в обратном порядке. Сначала поверните метку на кулачке в направлении оси заднего колеса.
- Износ индикатора износа колодок, расположенного на пазах эксцентрикового вала, следует вернуть к отметке на эксцентрике.
- Теперь установите индикатор износа и рычаг на пазы, совмещая эксцентриковую канавку с эксцентриковым гнездом.
- Обязательно смажьте кулачок и кулачок небольшим количеством смазки перед установкой колодок. Смазочные материалы должны быть сведены к минимуму для предотвращения попадания прокладок на рабочую поверхность во время работы. Жир на подушках в будущем значительно снизит качество барабанного тормоза.
- Если на колодках (колодках) и внутри тормозного колпака (на ступице колеса) видны какие-либо следы грязи, протрите их тканью, смоченной растворителем или минеральными спиртами.
- Замените тормозной трос и затяните регулировочную гайку так, чтобы свободный зазор ручки колесного тормоза на колесе составлял 10-20 мм.
