Скутер не поедет быстрее чем позволит вариаторная группа. Поэтому не надо строить иллюзий. P Так же не надо стремиться за «крутым» разгоном с очень легкими роликами и потерей максимальной скорости,раз скут скорости не добирает значит слишком легкие ролики не выгоняют ремень на максимальный радиус,вследствие ремень буксует — и ничего хорошего — вариатор греется,ремень портится. Следует ставить ролики,которые при минимальном весе,всеже выгоняют ремень на максимальный радиус(и потом можно добавить и капелюшку потяжелее на 0,25гр для верности),так будет подобран оптимум(испытанно на практике).
Чуть лучшая динамика P- не стоит потери скорости. Это очень актуально для движков 4т,у которых максимальный крутяший момент на оборотах выше средних. Для 2х тактных,которые крутят момент на верхах легкие грузики скорее всего не помеха(сие надо устанавливать опытным путем — дела не имел),так как все знакомые юзеры «японо мати» P- токо так и делают,и проносятся мимо как гипард перед поносом. P P P
Обкатка двигателя
Неправильно проведённая обкатка двигателя 139QMB в большинстве случаев приводит к выходу из строя поршневой системы. Между деталями новой ЦПГ возникает трение, что приводит к повышению температуры двигателя.
Обкатка мотора скутера осуществляется следующим образом:
- Скутер ставится на центральную подножку.
- В течение 5 минут двигатель запускается на холостых оборотах, поле чего охлаждается на протяжении того же времени.
- На протяжении следующих 10 минут двигатель также работает, после чего остужается в течение 15 минут.
- Мотор заводится повторно на 15 минут, затем глушится и оставляется остывать на 15 минут.
- Скутер заводится вновь на 30 минут, после чего глушится и оставляется на 20 минут.
После проведения подобных манипуляций можно осуществлять саму обкатку скутера. Ручку газа в первые 100 километров пути не стоит выкручивать более чем на 1/3 её полного хода. Максимальная скорость не должна превышать 30 км/ч. На 15–20 км/ч скорость можно увеличить на следующие 300 километров пути — за это время двигатель должен более-менее раскрыть свой потенциал.
По истечении процесса такой обкатки в обязательном порядке меняется масло.
Регулировка клапанов двигателя проводится каждые 500 километров пробега.
Тюнинг вариатора. Регулировка веса грузиков вариатора с помощью подручных материалов
В одном из выпусков журнала Скутер Дайджест мы говорили о простейшем тюнинге вариатора из подручных материалов, а именно изготовлении и установке грузиков вариатора из фторопласта. Тем самым мы добивались облегчения грузиков (и всех вытекающих из этого преимуществ и недостатков) без излишних затрат. На этот раз хочу довести до счастливых обладателей скутеров простой и эффективный способ регулирования веса устанавливаемых на вариатор грузиков. Как это возможно спросите вы. Оказывается не так уж и сложно! Итак, вечная проблема — Ваш скутер разгоняется не так быстро, как бы хотелось или наоборот — тянет как трактор и при этом ревет как зверь, а максималка не очень… Для начала хочу познакомить читателей с моим новым другом, вариатор которого послужил полигоном для нововведений, описываемых в настоящей статье. Это «Fiery 150», как вы, наверное, догадались из цифр в названии, объем двигателя этого китайца – 150 см3. В остальном же, он ничем особо (и даже принципиально) не отличается от остальных китайских четырехтактников «полтинников», за исключением наличия на нем:
1) Переднего дискового тормоза (с заявленным, но отсутствующим по факту ABS); 2) Кнопки аварийной сигнализации; 3) Наличием двух амортизаторов на задней подвеске с регулируемым преднатягом пружин; 4) Качественного пластика из которого исполнен корпус скутера.
Новый аппаратец также оказался не без «косяков», которые в принципе были легко устранены сразу же после первого вмешательства (например, потребовалась регулировка клапанов – кстати, это уже для меня стало правилом при покупке новой китайской техники).
Теперь непосредственно к делу…
После прохождения обкатки (да впрочем, и во время обкатки тоже), я заметил, что движок необычно перекручивается, в результате чего теряется динамика разгона скутера, да и ревет он в это время как обалделый – а толку вот мало. Наконец, я решился все-таки влезть в вариатор и попробовать разобраться, в чем дело. Оказалось, что данный вариатор мало чем отличается от вариаторов 50 кубовой техники.
… и решил их слегка утяжелить. Но каким образом это сделать? Залить оловом (как рекомендовали некоторые из моих знакомых)? А может забить в них грузила свинцовые? Нет. Как всегда решение оказалось самым наипростейшим и лежало, как говориться на поверхности (хотя признаться до него доходил я долго и в итоге дошел только тогда, когда меня попросту озарило).
Суть метода заключается в следующем: Внимание! Никакой смазки
4) Затем укорачиваем шланчик по ширине грузика.
7) Лишние торчащие края удаляются, для исключения повреждения канала ролика в ведущем шкиве вариатора. 8) Вот и все готово!
После сборки необходимо сравнить вес грузиков в собранном состоянии, он должен быть примерно одинаков, для исключения вибраций в вариаторе. На практике, если «колбаски» нарезаны одинаково и все применяемые материалы однородны по своему составу и размерам, тщательным сравнением веса собранных деталей можно пренебречь. Лично я поступил именно таким образом, поскольку весов под рукой не было.
Теперь поговорим о регулировке веса грузиков, оно зависит от следующих факторов:
1. Длина «колбаски» — длиннее/короче = тяжелее/легче; 2. Материал выбранного болта – «колбаски»; 3. Количество «колбасок» — установка их через один, либо в каждый ролик.
А теперь о результатах, т.е. плюсах и минусах.
1) Простота конструкции. 2) Улучшение динамики разгона. 3) Выравнивание тяговой характеристики. 4) Исключение ненужного перекручивания оборотов двигателя. 5) Максимальная скорость скута увеличилась. 6) Не требуется покупка и подбор новых грузиков.
1) Пока не заметил. На таком вариаторе проехал уже более 3 000 км.
Вот, собственно говоря, и весь тюнинг. Приятных Вам поездок!

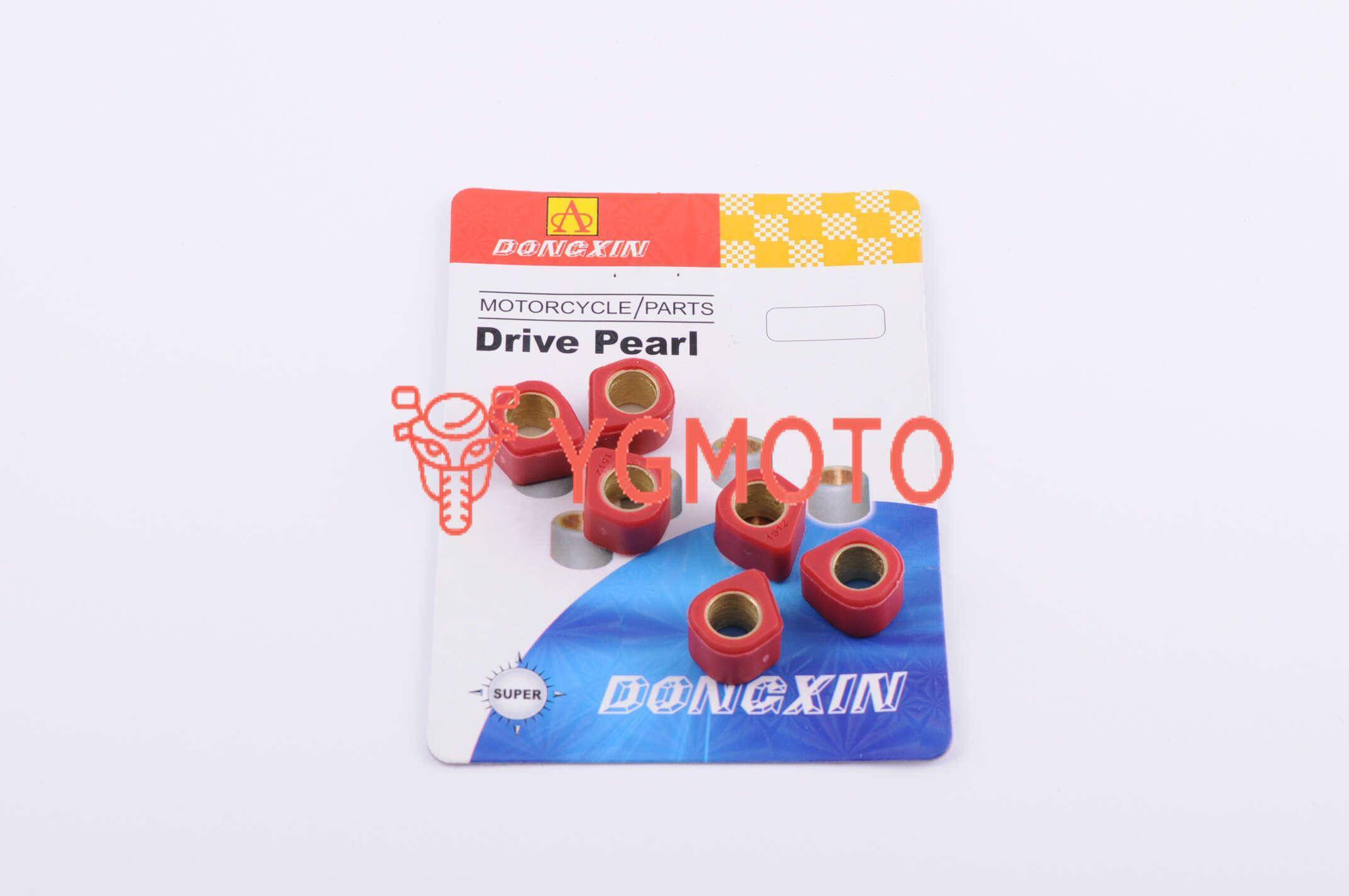

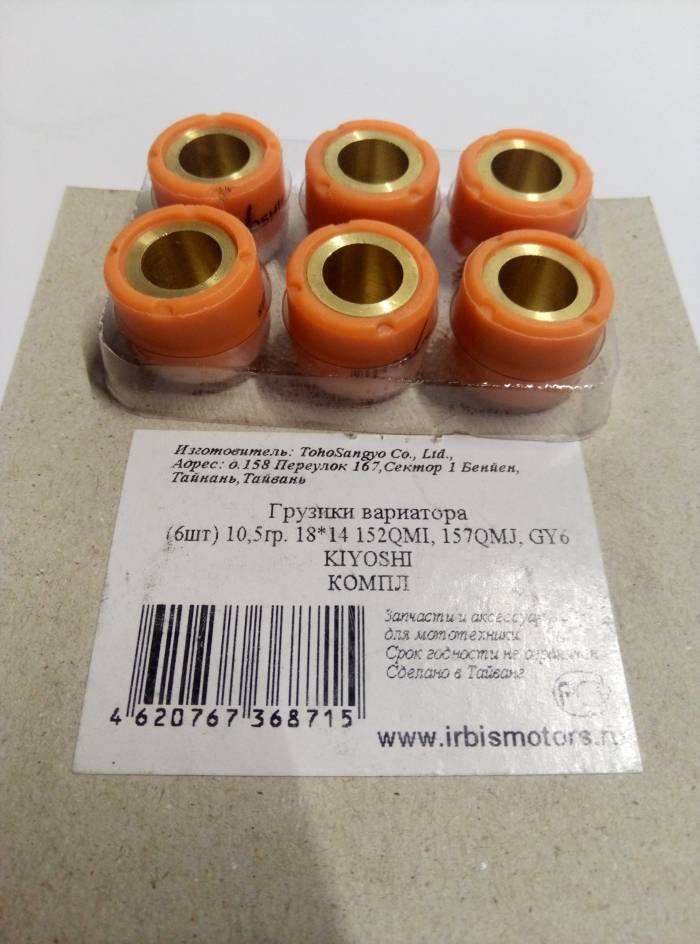

Грузики вариатора
Как видим, грузики вариатора оказывают большое влияние на скоростные характеристики вариатора
Их состоянию уделяется повышенное внимание, так как данные детали подвергают преждевременному износу ввиду высокого трения при перемещении по дорожкам.. При производстве вариторов вес роликов рассчитывается с высокой точностью, ведь слишком легкие грузы не смогут сдвинуть подвижную щеку, а слишком тяжелые не будут вытолкнуты наружу даже на больших оборотах, вследствие чего вариатор не сможет развить максимальную мощность
При производстве вариторов вес роликов рассчитывается с высокой точностью, ведь слишком легкие грузы не смогут сдвинуть подвижную щеку, а слишком тяжелые не будут вытолкнуты наружу даже на больших оборотах, вследствие чего вариатор не сможет развить максимальную мощность.
По мере работы поверхности роликов истираются, на них появляются грани. Детали необходимо вовремя менять, в противном случае значительно ухудшатся характеристики мототехники.
Как выбрать
Какой скутер будет самым надежным? Для того, чтобы понять, какое ТС будет для вас хорошим, вы должны продумать:
- сколько денег готовы отдать за покупку;
- где будете на ней ездить (асфальт или грунтовая дорога);
- необходимо ли пассажирское сидение;
- какая мощность двигателя вас устроит.
Есть ответы на эти вопросы? Вот теперь приступайте к выбору скутера вашей мечты.
При этом малокубатурные модели проще в эксплуатации. На них легко получить права, не нужны техосмотры. Однако, могут возникать проблемы с ремонтом. Производят данные скутеры в основном японские и китайские фирмы, это значит, что иногда сложно найти нужную деталь для ремонта.
Если вы готовы платить за комфорт, тогда берите более крупные, мощные модели. Здесь будет сложнее с правами, нужно будет проходить техосмотры и ставить вашу технику на учет. Зато ездить сможете удобнее и быстрее.
Нельзя сказать, что тот или иной скутер самый хороший и подойдет всем. На каждую технику есть свой покупатель со своими запросами и пожеланиями.
на что влияет вес грузиков в вариаторе
Поговорим о том, какие ролики (грузики) вариатора выбрать, на что они влияют. Многие люди задаются вопросом — на что влияет вес грузиков вариатора. Отвечаем — ролики вариатора влияют на максимальную скорость и ускорение. Конечно можно идеально подобрать ролики и добиться от скутера либо хорошего старта, либо высокой максимальной скорости (но вялого старта), есть еще третий вариант — найти равновесие между этими параметрами. Все что тут написано зависит от множества других факторов, например (стоит ли у вас тюнингованная поршневая, общее состояние двигателя, выхлопная труба, ремень вариатора и т. п. ) — от этого и стоит отталкиваться.
Перед покупкой роликов вариатора, если вы не знаете размер своих роликов, разберите вариатор и возьмите с собой один, чтобы сравнить в магазине. Инструкция работает на скутерах 50-70cc. Соответственно если у вас кубатура скутера больше, то и вес роликов увеличивается (посмотрите на вес своих оригинальных роликов), но смысл если ролики легче то динамика лучше и ролики тяжелее то максимальная скорость больше, работает. Например если вы часто ездите в путешествия или дальние поездки на скутере, вам логичнее развивать на скутере максимальную скорость.
Если же вам необходимо передвигаться по городу, где довольно часто пробки — лучший вариант сделать хорошую динамику, или среднее между ускорением и максимальной скоростью. 1. Динамика (быстрое ускорение): Чтобы добиться быстрого ускорения нужно ставить ролики как можно легче (примерно до 6 грамм. ), если поставить очень легкие, то это может губительно сказаться и вы можете потерять в ускорении, нужно подбирать. 2. Равновесие (среднее ускорение и скорость): Чтобы добиться нормального ускорения и скорости обычно ставят ролики приблизительно 7 грамм или около этого числа, это считается стандартом. 3.
Скорость (высокая максимальная скорость скутера): Вам нужна высокая максимальная скорость? Тогда ставьте ролики приблизительно 9 грамм и более. И подбирайте ролики замеряя скорость по GPS навигатору (он показывает более точную). PТяжелые ролики сразу выгоняют ремень на больший радиус — вплоть до максимальной скорости(которая зависит от диаметров вариаторов,и передаточного числа редуктора),но не надо думать,что повесив на вариатор кирпичи скутер полетит как птица — просто разгон станет хуже.

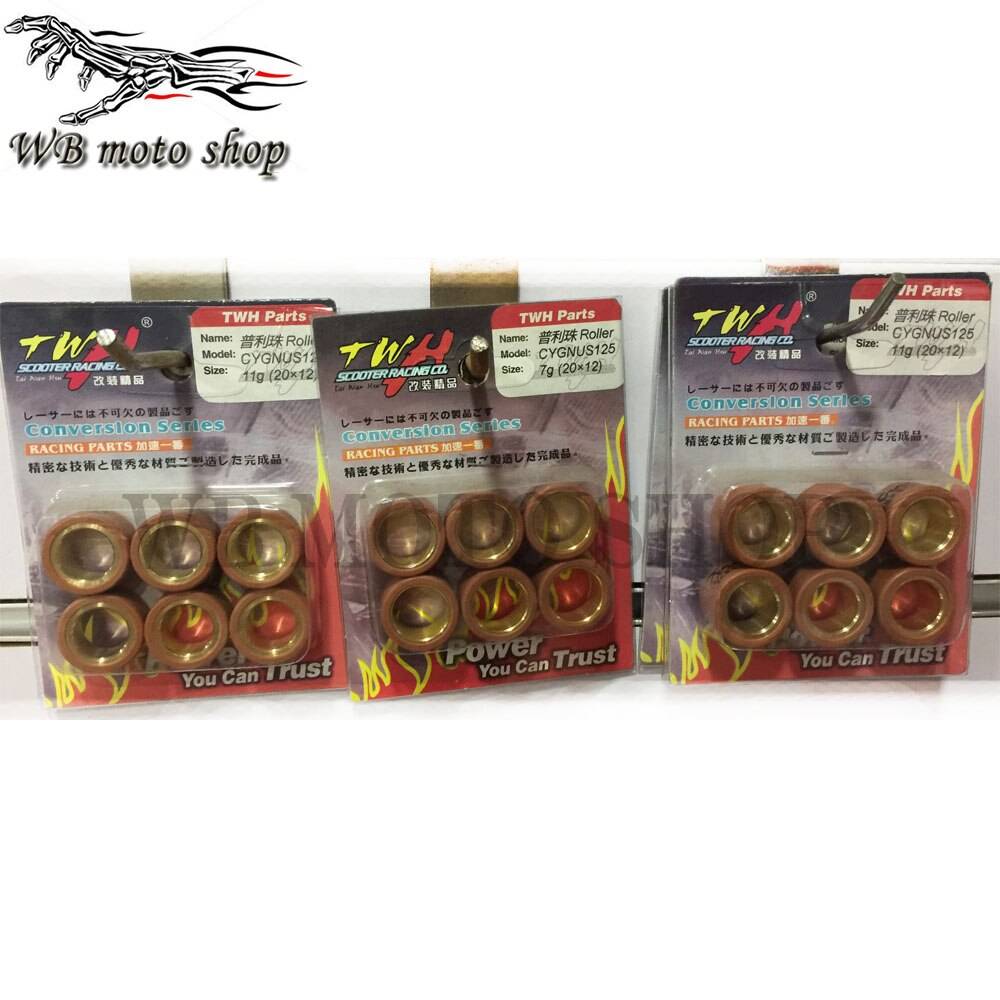

Вес роликов на скутер

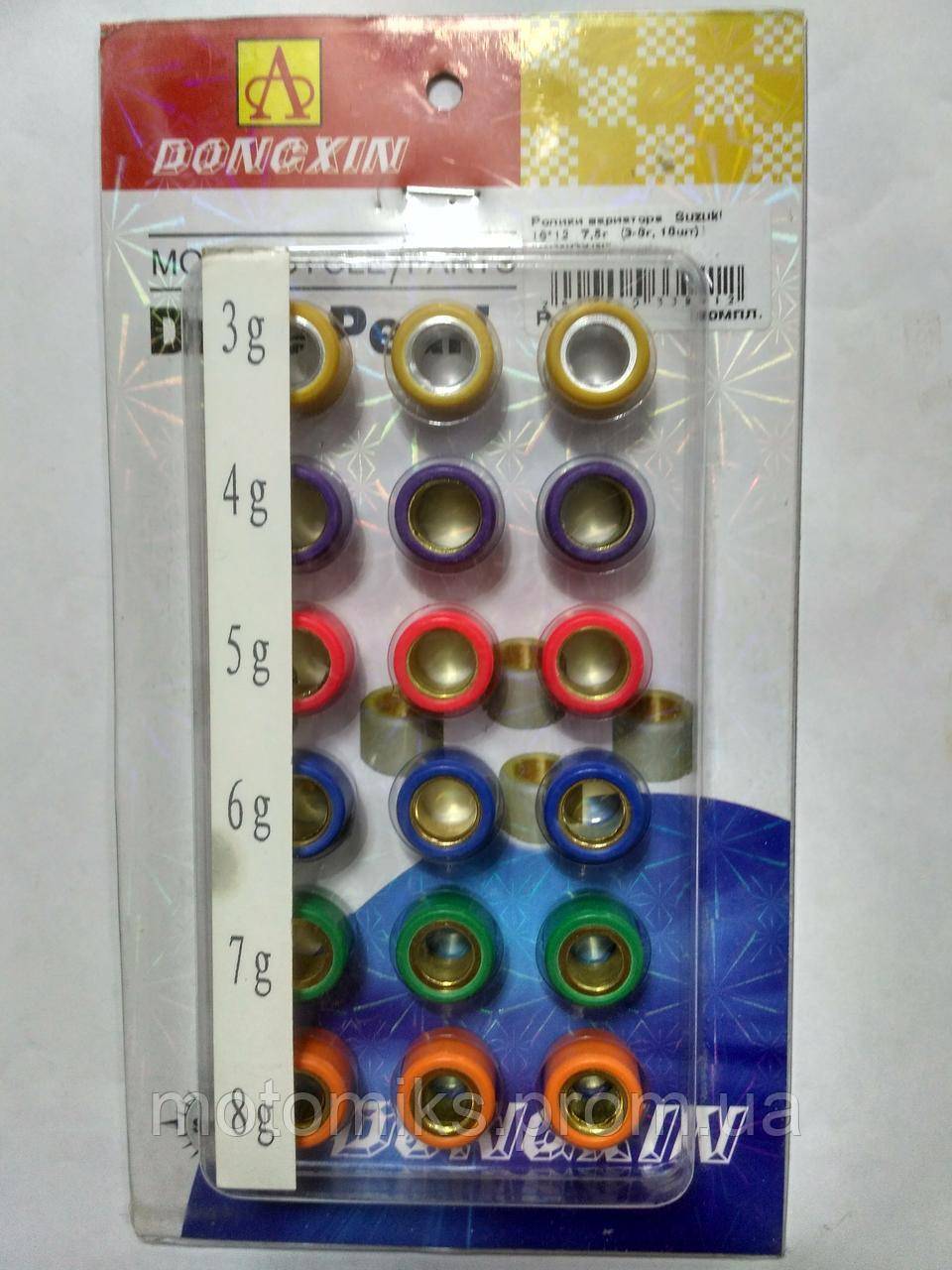

Но перед заменой роликов следует задаться вопросом: какие ролики купить? Вообще все ролики (также называют грузики) делятся на разный вес, и соответственно предназначение.
Легкие ролики. Более легкие грузики позволяют вам иметь быстрый разгон с места. Для такой цели оптимально будет купить ролики на скутер в весе около 6 грамм. Но не рекомендуется ставить вес меньше шести грамм, ведь тогда вы можете лишиться максимальной скорости. Уже после 30 км в час вы почувствуете, что ваш скутер очень сложно набирает скорость. Так что подумайте о таких роликах, ведь вам придется пожертвовать скоростью.
Средние ролики. Самым стандартным вариантом будет установка среднего веса роликов. Тогда ваша скорость будет стандартной, а разгон с места будет не сильно резким. Оптимальный вес роликов для таких роликов 7 — 7,5 грамм. Это и есть стандартные размеры.
Тяжелые ролики. Несмотря на то, что ролики будут тяжелыми, их результат не даст вам сильной тяги и нагрузки. Скорее наоборот, установка более тяжелых грузиков нужна для тех, кто хочет добиться максимальной скорости для своего скутера. Обычно для такой цели ставят ролики весом около 9 грамм. Не рекомендуется ставить еще больший вес роликов, ведь некоторые скутеры попросту не приспособлены к таким изменениям.
В этой статье мы рассмотрели предназначение роликов и их вес. Вы сами решаете, какие грузики ставить, ведь для каждого владельца нужны определенные показатели. Я, например, имел на скутере слабый разгон с места, и немного решить проблему помогла установка другого веса роликов.
И кстати, после покупки новых роликов тщательно вытрите место, куда они будут устанавливаться. Если старые грузики были сильно потерты, то скорее всего они оставили следы, а это грозит проскальзыванию новых грузиков. Так что экспериментируйте и «тюнингуйте» свой скутер под свои нужды.
голоса
Рейтинг статьи
Вес и другие характеристики роликов для скутера
Вес роликов влияет на:
- продолжительность периода, необходимого для набора нужной скорости;
- нагрузку, которую испытывает во время разгона двигатель;
- расход топлива.
Чем больше масса изделия, тем на более низких оборотах выталкивается ремень. Для выполнения своей функции легкими грузиками необходимо увеличивать обороты двигателя, за счет большей центробежной силы.
Скорость на старте у скутера с легкими элементами может быть высокой, но потенциал дальнейшего ускорения скоро окажется нулевым.
Оптимально, чтобы вес изделий был средним. Однако быстрота движения скутера определяется не только весом грузиков, но и функционированием пружины торкдрайва, размещенной за сцеплением. Деталь отвечает за натяжение ремня и его утопление в полости чашки сцепления при работе конструкции.
Когда пружина ослабляется, ремень выбрасывается на больший радиус. В связи с этим, если изделия нормального веса, они не позволят разогнаться скутеру до предельной скорости. Поэтому на мопедах с оптимальными роликами заменяют пружину.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Как снизить трение вариатора
Один из важных аспектов тюнинга вариатора скутера — снижение трения внутри механизма. Меньшее трение позволяет вариатору работать более эффективно, увеличивает производительность и снижает износ деталей. В этом разделе мы рассмотрим несколько способов снижения трения вариатора.
1. Установка качественных деталей
При тюнинге вариатора важно выбирать качественные детали. Использование деталей высокого качества снизит трение, так как они будут иметь гладкую поверхность и точные размеры
Выбирайте детали от надежных производителей, которые специализируются на тюнинге скутеров.
2. Смазывание вариатора
Смазывание вариатора является важным шагом для снижения трения. Используйте специальную смазку для вариаторов, которая обладает хорошей противоизносной способностью и устойчива к высоким температурам. Регулярное смазывание вариатора поможет снизить трение и увеличит срок службы деталей.
3. Правильная настройка
Для снижения трения вариатора необходимо правильно настроить его работу. Регулируйте пружины и ролики вариатора, чтобы они работали в оптимальных условиях. Используйте рекомендации производителя или обратитесь за помощью к специалисту, чтобы настроить вариатор максимально эффективно.
4. Замена шкива и вариатора
Если трение вариатора остается высоким даже после всех мер по его снижению, возможно потребуется заменить шкив или весь вариатор на модифицированную или более качественную версию. В этом случае, обратитесь к специалисту или к продавцу скутеров, чтобы выбрать наиболее подходящую замену.
5. Регулярное обслуживание и чистка
Регулярное обслуживание и чистка вариатора также помогут снизить трение. Удалите пыль, грязь и другие загрязнения, которые могут накопиться внутри механизма. При необходимости, замените изношенные детали вариатора.
Снижение трения в вариаторе скутера позволит достичь лучшей производительности и увеличит срок его службы. Следуйте рекомендациям по установке и обслуживанию, чтобы достичь оптимальных результатов.
Вариаторные полосы: виды и особенности
Вариаторные полосы — это одна из составляющих вариаторной системы скутера, которая отвечает за передачу крутящего момента на вариатор
Важность правильного выбора и настройки вариаторных полос заключается в том, чтобы обеспечить оптимальные работы вариатора, повысить эффективность скутера и улучшить его динамику
Существует несколько видов вариаторных полос, каждая из которых имеет свои особенности и применение:
Резиновые полосы: это наиболее распространенный вид вариаторных полос. Они изготавливаются из прочной резины и обеспечивают хорошие характеристики сцепления с вариатором и клиновидной шайбой. Резиновые полосы обладают высокой износостойкостью и прекрасно справляются с передачей мощности. Однако, они могут требовать периодической замены.
Кевларовые полосы: этот вид вариаторных полос производится из прочного синтетического материала — кевлара. Они отличаются повышенной износостойкостью и лучшей термостойкостью, что позволяет им работать при более высоких температурах. Кевларовые полосы обеспечивают более надежную передачу мощности и долговечность.
Металлические полосы: этот вид полос используется в профессиональных вариаторах и предназначен для высоконагруженных скутеров. Они изготавливаются из специальных сплавов и отличаются высокой прочностью и долговечностью. Металлические полосы обладают высокой проводимостью тепла и позволяют поддерживать более стабильную работу вариатора в условиях высоких нагрузок.
При выборе вариаторных полос необходимо учитывать особенности скутера, условия эксплуатации и требования к его характеристикам. Рекомендуется обратиться к специалистам или к производителям скутеров для получения рекомендаций по выбору и настройке вариаторных полос.
Важно помнить, что правильная настройка вариаторной системы скутера, включая вариаторные полосы, может значительно повысить его производительность и улучшить динамику движения. Поэтому регулярная проверка и обслуживание вариатора является важной составляющей правильного тюнинга скутера
Стоит ли покупать автомобиль с вариатором
Для принятия решения нужно обязательно проехать на таком автомобиле и почувствовать как он набирает скорость, как замедляется, какой шум двигателя при этом.
Если вам нравится расслабленная езда в спокойном стиле по относительно хорошим дорогам, то вариатор вполне оправдает ваши ожидания.
Если вы планируете часто ездить по бездорожью, любите наслаждаться быстрым разгоном и высокой скоростью, скорее всего лучше остановить свой выбор на «механике» или «автомате».
В пользу вариатора будет говорить нулевой или совсем небольшой (до 50 000 км) пробег автомобиля. Если автомобиль с большим пробегом, то у него могут иметься проблемы с вариатором, что потребует дорогого ремонта.
Устройство вариатора на скутере
Вариатор – это современное устройство КПП, и его применение в различной технике с каждым днём набирает популярности. Механизм вариаторной коробки на скутерах очень прост: его разработчики основывались на действии центробежной силы, чем и добились легкости конструкции.
Составляющие вариатора
Скутер имеет небольшую массу и габариты (по сравнению с мотоциклами и авто), соответственно, и коробка переключения передач должна быть небольшой.
От автомобильного, вариатор скутера унаследовал:
- два шкива – ведущий и ведомый (правда здесь они имеют клиновидную форму, и каждый состоит из двух половинок);
- ремень (его форма – трапециевидная, в отличие от автомобильного).
Вот и всё наследие.
Положение клиновидных половинок (щёк) ведущего шкива регулируют ролики. Размыканием и смыканием щёк ведомого шкива занимается центральная пружина, соединённая со сцеплением.
Подробнее о принципе работы
Итак… Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.
Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу – увеличивается радиус его оборота на ведущих щеках.
Ведомый шкив действует с точностью до наоборот. Во время набора скорости на него так же, как и на ролики действует центробежная сила, с помощью которой щёки раздвигаются, сжимая центральную пружину и пропуская ремень между собой. Так происходит разгон.
За счёт такой синхронной работы шкивов набор скорости происходит на постоянных оборотах и максимальной мощности двигателя.
Настройка вариатора на скутере
Регулировкой вариатора добиваются желаемой динамики скутера. Улучшить её можно с помощью замены как заводских роликов, так и пружины.
Работа роликов на вариаторе скутера зависит от их веса. Изготовитель подбирает оптимальный при сборе коробки. Но любители быстрой езды меняют их на более тяжёлые. С утяжелёнными роликами скутер с вариатором медленнее разгоняется на старте, зато после набора максимальных оборотов двигатель выдаёт скорость на 10-15 км/ч больше, чем с заводскими роликами.
Использование роликов меньшего веса приводит к обратному принципу: скутер стартует резко, но достичь максимальной скорости ему тяжело.
Изменение жёсткости пружины также влияет на скорость. Растянутая и слабая, она не сможет плотно прижимать щёки ведомого шкива. Это приведёт к работе ремня постоянно на меньшем радиусе, чем необходимо. Слишком жёсткая пружина, наоборот, не даст уменьшить этот радиус (соответственно увеличить обороты ведомого шкива) и развить максимальную скорость скутера.
Ремонт вариатора на скутере. Замена элементов
Изменение скорости разгона и появление посторонних шумов в вариаторе свидетельствуют о том, что какая-то деталь (или детали) изношена и требует замены.
Чтобы узнать причину неисправности, следует вариатор разобрать:
- Снимаем крышку. Делаем это аккуратно, чтобы не повредить её. Как правило, крышка вариатора на скутерах имеет уплотнительную прокладку. Необходимо оценить её состояние и, при необходимости, поменять.
- Чтобы снять ремень с вариатора, нужно убрать ведущий шкив. А добраться до него можно, только сняв стопорное кольцо, муфту и шестерню.
- Когда ремень и половинки шкива готовы, снимаем и ролики.
- Все элементы должны быть тщательно осмотрены и проверены. Исправные щёки имеют ровную поверхность без сколов и задиров. На ремне исключается присутствие каких-либо смазочных веществ. Если он выглядит потрёпанным, то пора его менять.
- После выявления неисправностей собираем вариатор в обратной последовательности.
Существует два главных признака, по которым определяется качество работы вариатора: движение ремня и обороты двигателя. В исправном вариаторе ремень не проскальзывает в шкивах. Но, если мотор ревёт, а скутер не едет – это первый сигнал о том, что пора заглянуть внутрь устройства и изучить состояние ремня и пружины.
Рабочие обороты двигателя должны соответствовать оборотам его максимальной мощности. Если же этого не происходит – пора заняться настройкой работы вариатора.
Особенности двигателя
Официальным производителем двигателя для скутеров 139QMB является корпорация «Хонлинг», которая оснащает данным мотором мотосредства не только своей марки, но и других брендов.
Корпорация занимается продажей силовых агрегатов другим производителям. Сам мотор весьма узнаваем: особенности устройства двигателя 139QMB и его маркировка, нанесённая на левую часть картера, сразу же дают понять, какое именно сердце бьётся у скутера.
Никаких изъянов мотор не имеет, не требует особого отношения и спокойно сносит небольшую небрежность и халатность. Производитель даёт на свою продукцию гарантию, распространяющуюся на первые 5 тысяч километров. Этого пробега новому двигателю скутера 139QMB 4т достаточно для полноценной обкатки и притирки всех элементов и узлов систем.
Общий эксплуатационный ресурс мотора составляет порядка 20 тысяч километров за исключением 5 тысяч обкатки при средней скорости езды в 90 км/ч. Технические характеристики двигателя 139QMB неплохие: его мощности хватает на двухместный полноразмерный скутер.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
В вашем браузере отключен JavaScript
Ролики выполняют функцию создания повышенных оборотов, которые, в свою очередь, формируют правильную работу скутера на каждом из этапов набора скорости. Коротко принцип вариатора состоит в следующем. Коленчатый вал вращается с определенной скоростью. В это время на ролики воздействует создаваемая центробежная сила. А поскольку они находятся в специальных пазах, то в определенный момент начинают расходиться в стороны. Движение в пазах составляет конкретное значение, напрямую зависящее от оборотов двигателя. Следовательно, ролики будут перемещаться на большее расстояние тогда, когда значение центробежной силы увеличивается, тем самым придавливая стенки вариатора все сильнее. Чаша вариатора, получая импульс, выталкивает клиновидный ремень на максимальный радиус.
После осмотра ремня вариатора следует переходить к изучению состояния роликов. Они должны четко соответствовать необходимому диаметру, весу и ширине. А также ролики вариатора не должны быть квадратными от сильного износа.
Если ролики подобраны неверно и имеют размер меньше требуемого, то они будут издавать клокочущие звуки на холостых оборотах; если же подобрать ролики вариатора большего, чем требуется, размера, то они не позволят ремню вариатора опуститься на самое дно переднего вариатора. Более того, они будут постоянно обрезать амплитуду работы вариатора в верхней части и в нижней. Ширина роликов вариатора тоже является важным параметром. Слишком широкие просто не поместятся в пазы, а чересчур узкие – будут болтаться, что тоже не будет хорошо.
Рассмотрим ситуацию, когда крутящий момент располагается в зоне 7 тысяч оборотов за минуту. Вес роликов вариатора необходимо подбирать таким образом, чтобы мотор работал в этой же зоне (плюс минус 400 оборотов). Но это идеальный вариант, достичь которого на практике довольно непросто. Если же ролики будут тяжелее положенного, то они заставят мотор работать на оборотах в зоне 6 тысяч оборотов. Легкие же ролики вариатора приведут к тому, что мотор будет работать постоянно на завышенных оборотах и при этом издавать страшный визг. Чтобы не покупать больше, чем два комплекта роликов вариатора, можно пойти на хитрость и поставить поочередно ролики с большой разницей.
Литые ролики вариатора имеют фрикционный слой, который создан вокруг груза методом литья. В результате мотодеталь получается однородной, а фрикционная часть как будто обнимает груз со всех сторон, не давая ему возможности смещаться. Эта простая конструкция обеспечивает отличную функциональность роликов (но только тогда, когда фрикционный слой изготовлен по всем правилам). Установка таких роликов в вариатор не доставит лишних хлопот. Составные ролики вариатора
Если детально вглядеться в обойму составных роликов, то становится заметна не только ее цилиндрическая форма, но и специальный упор на внутренней поверхности. Образно говоря, перед вами будет кружка, в дне которой имеется отверстие. Эта конструкция не позволяет грузу выскочить из ролика во время движения.
Если в составных роликах вариатора нет упора, то эту конструкцию можно считать самой неудачной. Во всем остальном она полностью аналогична первым. Что касается установки груза, то он должен быть установлен в обойму, используя силу натяжения, после чего смещаться уже не должен. Но на практике добиться такой неподвижности не получается, поэтому ролики постоянно сползают к самому краю и начинают деформировать перегородку. После нескольких поездок уже ни одни ролики не будут давать требуемого эффекта.
Полигональные ролики вариатора
Эта конструкция роликов вариатора появилась совсем недавно. Их придумали для того, чтобы появилась возможность вытолкать ремень на больший радиус, чем могут другие ролики. Они тоже подразделяются на литые и составные. Но самое сложное в этом варианте не купить подходящие по размеру и весу ролики, а правильно их установить. Из практики можно сделать вывод, что существует только одно правильное положение роликов в вариаторе, и если его найти не удастся, то работать они не будут. Поэтому дважды подумайте перед покупкой этих роликов.
Ролики вариатора на скутер – назначение и установка
В любом случае есть множество деталей, которые вы еще не разбирали, ведь они могут быть скрыты и напомнят о себе только во время поломки. Мы поговорим о так называемых роликах на скутере, их назначении и правильной установке.
Ролики вариатора на скутер располагаются в самом вариаторе, и именно они играют очень важную роль во всем процессе передвижения. От правильного выбора роликов зависит ваша максимальная скорость и рывок при старте. Если вы заметили, что ваш скутер не набирает достаточную скорость или с места разгоняется совсем слабо, проверьте состояние роликов. Они находятся на передней части вариатора, для этого снимите крышку и открутите передний вариатор (стопорное кольцо, гайку) и достаньте ролики, которые находятся в определенном закрытом контейнере. После снятия проверьте их на целостность, посмотрите, не стерлись ли они. Обычно изношенные ролики стирают верхний слой или вообще всю деталь, делая их чуть ли не квадратными. И если ваши ролики такие, снимите их и обязательно замените.
