Как сделать развал схождение своими руками
Перед тем, как сделать сход развал самому, нужно убедиться в исправности подвески и рулевого управления. Поскольку бессмысленно что-то регулировать, если через несколько дней все опять собьется из-за неполадок в ходовой части
Особенно важно уделить внимание крестовине рулевого вала. Так же важно проверить давление в шинах, оно должно быть оптимальное
В хороших сервисах регулировку делают на специальных стендах, используя современное оборудование, компьютерное вычисление углов
Но можно выполнить сход развал своими руками, без стенда. Для этого понадобится ровная поверхность, которая оснащена ямой или подъемником и набор инструментов:
В хороших сервисах регулировку делают на специальных стендах, используя современное оборудование, компьютерное вычисление углов. Но можно выполнить сход развал своими руками, без стенда. Для этого понадобится ровная поверхность, которая оснащена ямой или подъемником и набор инструментов:
- Мел.
- Линейка или штангенциркуль.
- Набор ключей.
- Веревка с отвесом.
- Телескопическая линейка.
Регулировка развала колес своими руками
Важно чтобы диски были ровные, на согнутых не получится выставить углы точно
Выставляем автомобиль на ровную поверхность, обязательно выравниваем колеса, что бы они смотрели прямо. Делаем засечки мелом сверху и снизу внешней стороны колеса. Теперь берем веревку с отвесом и закрепляем ее на крыле так, чтобы она неподвижно свешивалась параллельно плоскости диска и засечек. Для закрепления можно положить груз на нее или закрепить скотчем, изолентой. Прикладывая линейку или штангенциркуль к ободу сверху и снизу, делаем измерения расстояния от обода до веревки
Важно, во избежание погрешности делать замеры нужно не от покрышки, а от обода. Для чистоты измерений нужно повернуть колесо так, что бы оно сделало оборот на 90˚
Снова делаем засечки мелом, повторяем замеры. И опять поворачиваем колесо на 90˚ или на 180˚ от изначального положения, снова делаем замеры
Сильных отличий в замерах быть не должно, в ином случае, у Вас либо проблемы с ходовой частью и регулировка развала схождения колес своими руками тут не поможет. Либо при несильном отклонении 5-7 мм проводиться регулировка. Примерные погрешности должны составлять 1 мм для переднеприводных автомобилей, 1-3 мм для заднеприводных. Угол развала подбирается под каждую конкретную модель автомобиля и прописан заводом изготовителем. Снимаем колеса и срываем оба болта крепления кронштейна поворотного кулака. Двигаем поворотный кулак в нужную сторону, чтобы добиться угла указанного в базе данных по Вашему автомобилю, используя только что сделанные замеры. Закрепляем кронштейн, ставим колеса на место.
Регулировка схождения колес своими руками
- Автомобиль устанавливается на ровную площадку, выравниваются передние колеса с задними.
- Мелом ставим метки на внутренней стороне передних колес вплотную к ободу.
- Устанавливаем и фиксируем телескопическую линейку так, чтобы ее концы касались меток, но не задевали подвеску и другие детали автомобиля. Подвижную шкалу перемещаем до тех пор, пока 0 не совпадет с неподвижным указателем.
- Проезжаем на машине до тех пор, пока диски не повернуться на 180˚ или сделают полукруг, линейка должна оказаться на задней стороне колеса. Главное чтобы она ни за что не зацепилась.
- Смотрим на показатели, передние колеса должны быть направлены друг к другу, а значит расширяться в задней части, нужно подкрутить рулевую тягу ориентируясь на данные представленные заводом изготовителем. Тяга удлиняется, если передняя часть покрышки шире, нежели задняя. А если шире задняя, то ориентируемся по тому, сделать ли ее еще шире или наоборот.

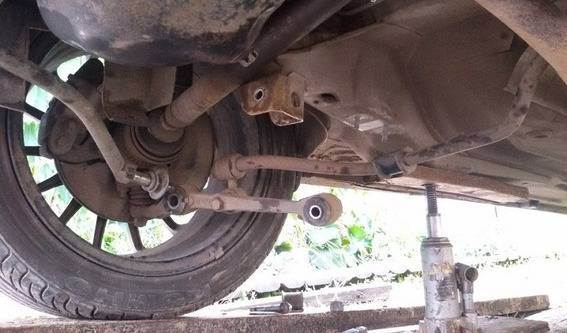

Для регулировки схождения, надо сорвать и ослабить контргайку рулевой тяги. Далее прокрутите рулевую тягу на один оборот и сверьте показания, повторять до тех пор, пока погрешность не станет +-1 мм от оптимального значения. После чего затягивайте контргайку обратно.
Важно следить за пыльником, если он начинает скручиваться, то нужно ослабить муфту на нем и затянуть после завершения регулировки. Таким образом, Вы сделаете схождение колес в домашних условиях
Корректировка показателей схождения и развала с использованием специального оборудования
Опытный мастер может определить неверное схождение колёс при помощи линейки. Этим же инструментом он контролирует и отрегулированные детали на автомобиле. Данные показатели бывают не очень точными, что влияет на идеальный показатель схождения. Для лучшего контроля за выполненной процедурой эксперты рекомендуют использовать специальные приспособления, в частности:
- Высокоточные ручные инструменты для определения расхождения колёс до и после поворота. Они могут представлять собой раздвижные линейки с обычной шкалой или электронным циферблатом, а также для подобных целей подойдёт глубиномер или обычный крупный высокоточный штангенциркуль.
- На крупных станциях технического обслуживания применяются специальные стенды с бегущими роликами и тензорами для автоматического замера угла наклона каждого колеса. Водитель загоняет своё авто на полозья аппарата, после чего барабаны под колёсами приводятся в движение и начинается замер.
Нередко подобные профессиональные стенды сопряжены с подъёмным механизмом и специалисту очень легко произвести регулировку рулевой тяги с повторным контрольным замером всех показателей, не переставляя автомобиль с места на место.
Самые распространённые в последние годы стенды для измерения схождения колёс – это оптические, лазерные и компьютерные устройства, которые в зависимости от потока клиентов стоят в каждом сервисном центре престижных марок авто. Данные устройства после установки на них того или иного авто анализируют положение колёс с участием механика или без него, и показатели отличаются от фактического положения менее чем на 0,01 %, что позволяет отрегулировать положение дисков практически идеально.
Вам это будет интересно Характеристика дисков для Nissan Note

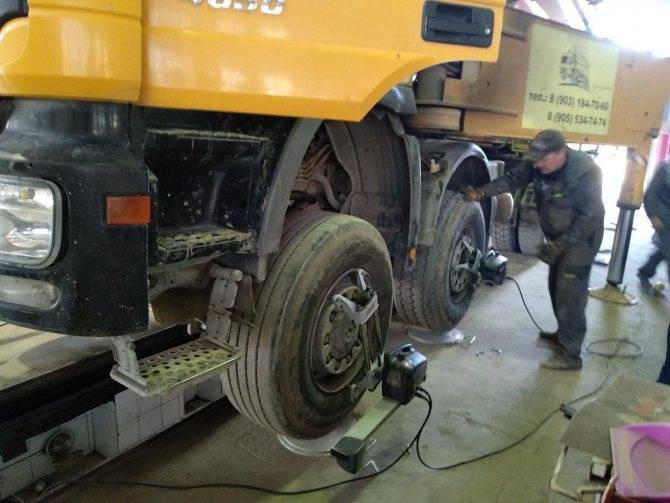

Регулировка схождения на «Камазе»
Важно!
Если в распоряжении автолюбителя имеется автомобиль премиум, то при всех его ходовых качествах водитель и его пассажиры будут ощущать даже микронную вибрацию руля и подвески. Это означает, что для регулировки схождения колёс владельцу следует обращаться только в те авторизованные сервисы, которые располагают проверенными компьютерными стендами, дающими максимальную точность. В случае же с грузовыми автомобилями может быть применён и оптический прибор, так как ступицы данных авто выполнены таким образом, что сход-развал имеет незначительный люфт от деформации элементов под нагрузкой.
Какими должны быть углы установки колёс
Нормальный угол развала зависит от подвески, стоящей в авто. Машины, не использующие McPherson, имеют небольшой положительный развал — в пределах 2 градусов. На авто с подвеской McPherson угол либо отрицательный, либо нулевой (ось перпендикулярна дороге).
Что касается схождения, то для автомобилей с McPherson корректным является нулевое значение, для машин с подвесками других видов — положительное. Если угол отрицательный, нужно срочное регулирование.
Нормальное значение кастера (независимо от вида подвески) — 6 градусов. Положительный угол позволяет автомобилю быть более устойчивым на высоких скоростях, однако в то же время увеличивает усилие, необходимое для рулевого управления.
Как понять, что нужна регулировка, и почему это важно
Данная процедура должна выполняться два раза в год при сезонной замене резины. Современные автомобили чаще всего обслуживаются в специализированных автосервисах. Здесь используются специализированные стенды, компьютеры. Данную процедуру можно провести своими силами.
Вначале важно научиться распознавать необходимость проведения такой регулировки. При этом ориентироваться следует на такие признаки:
- неоднородность износа покрышек;
- постоянный увод авто в сторону во время прямолинейного движения;
- возникновение трудностей при управлении автомобилем;
- неравномерность стирания кромок желобка переднего колеса.
Если присутствует хотя бы один из перечисленных признаков, то нужно незамедлительно принимать адекватные меры для решения проблемы.
Простая регулировка схождения колес на квадроцикле
Ещё в прошлом году я отметил, что левое переднее колесо моего мотовездехода при прямом руле несколько вывернуто наружу. В принципе, ничего страшного, оно вывернуто несильно, однако даже при таком раскладе колесо поджирало резину чуть больше, чем «нормальное» правое. Я, конечно, до поры до времени не обращал внимания, но тем не менее, наконец-то дошли руки до его регулировки. И я занялся правкой схождения колёс.
Схождение – это угол между направлением движения и плоскостью вращения колеса. Измеряется оно в миллиметрах, для измерения схождения нужно замерить расстояние между внутренними бортами колёс спереди и сзади. Вот эта разница и будет схождением. В идеале обе цифры должны совпадать. Но если какое-то колесо (а то и оба) стоит криво – как у меня – то имеет место нарушение угла установки колеса.
Вот на фото это видно. Правда, я для наглядности сделал фото с небольшим смещением (влево), но всё равно, поверьте, видно и без смещения, что левое колесо немного смотрит наружу.

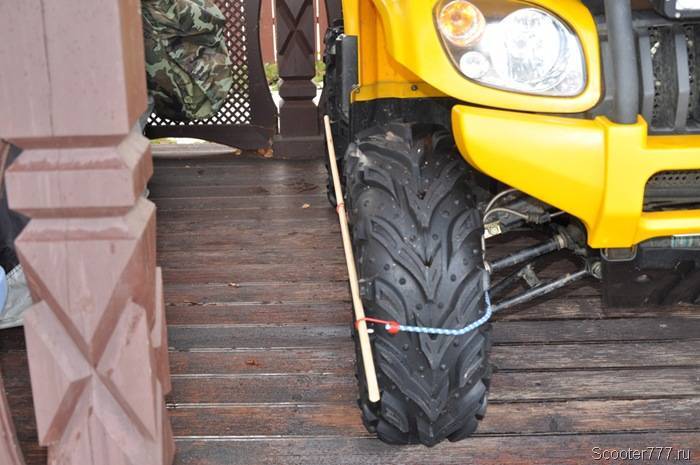

Чтобы проверить параллельность установки колёс, я воспользовался простейшим способом, который, конечно, не даёт идеального результата, но для квадроцикла вполне приемлем. Это же не автомобиль, здесь высокая точность не требуется. Я просто взял прямую рейку (она действительно прямая) и прикрепил её к колесу резиновой стяжкой. Да, руль необходимо выставить чётко посередине.
Правое колесо стоит идеально, рейка точно ложится на боковину задней шины. Ну, я так и думал. Значит, тут регулировать ничего не будем.
А вот слева не всё так хорошо, рейка упирается в протектор. На фото видно плохо, но оно так и есть.
Честно говоря, мне было лень замерять расстояния между передними и задними кромками передних колёс. Поэтому я решил сделать всё немного «на глаз», контролируя параллельность установки колёс с помощью рейки. Кстати, вместо рейки можно натянуть бечёвку по периметру всех четырёх колёс и смотреть на её прямизну.
Угол установки колеса регулируется путём изменения длины рулевой тяги, для чего у неё есть вращающаяся центральная часть, причём резьба у обеих сторон этой части тяги разнонаправленная. Вращая её ключом по часовой или против часовой стрелки, мы раздвигаем или сдвигаем тягу.
Для работы потребуются два ключа, на 14 и на 18. К счастью, доступ ко всем гайкам очень простой, ничего разбирать или снимать не нужно. Итак, берём ключ на 18, подлезаем за колесо и ослабляем гайку на рулевой тяге возле редуктора. Резьба здесь левая, обратная, поэтому для ослабления крутим против часовой стрелки (если смотреть снаружи). На фото я показал направление вращения ключа.
И точно так же ослабляем контровочную гайку со стороны колеса. Здесь тоже крутим против часовой стрелки, резьба здесь обычная, правая. Гайки нужно открутить на несколько оборотов.
Теперь уже можно регулировать саму тягу. Это делается ключом на 14. Если нужно повернуть колесо внутрь, как в моём случае, тягу вращаем по часовой стрелке.
Разумеется, контролируем выравнивание колеса по положению рейки. Когда колесо встанет прямо, фиксируем контргайки, и дело сделано!
Кстати, если присмотреться, то можно заметить, что протектор у «кривого» колеса подъеден больше, чем у нормального. Пробег на этой резине у меня более 2000 км, она уже и сама по себе износилась. Однако я не могу назвать жором износ левого колеса.
Конечно, для порядка я очень рекомендую всё-таки замерить расстояние между боковинами обоих колёс спереди и сзади. Оно должно быть от 0 до 10 мм, но лучше, конечно, вывести в 0. Тогда резина будет в порядке!
Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено. Источник
Источник
CFMoto X8 FAQ
Регулировка схождения
Вот один из способов:
По смыслу – схождение, это отклонение колес, (у нас передних), от продольной оси машины, проще – колеса сведены вперед «плугом», поперечное расстояние между ними разное. Различают:
Положительное схождение (+) – колеса сведены вперед.
Отрицательное (-) – колеса разведены вперед
Нулевое – тут и так понятно.
Как проявляется косяк? При избыточном + квадрик рыскает рулем, ловит колеи, сам подруливает в ямки, создается впечатление, что по льду едешь… Это явление избыточной поворачиваемости. Проверить просто: на ровной асфальтовой дороге на скорости 30-40 км. По прямой ослабить хватку на руле. Если руль ходуном из стороны в сторону, бьет в руки, «дробит», то колеса излишне сведены. Так ездить нельзя, опасно, квадр нормально не рулится.
Если квадр идет как по рельсам, но упирается в поворотах, будто привод не выключили, шумно гудит резиной, руль тяжелый – признак схода в «-«. Это явление «недостаточной поворачиваемости».
Логично, что околонулевой сход самое предпочтительное. Хотя приходится учитывать и разные типы шин и косяки в геометрии рам, и криво заваленные заводом углы развала. Потому, каждому – индивидуальный подход: сход +5, (напр)., не дробит? Руль легок? Пусть так и остается!
А может наоборот, квадр запросит легкого минуса. Короче, все индивидуально.
1. Раздвижной палкой, на яме, замеряется расстояние между дисками пер. колес в передней и задней точках. Плюс этого: непогрешимость и точность АБСОЛЮТНОГО размера, т.е. разницы в дистанциях меж колесами. Минус: есть еще и ОТНОСИТЕЛЬНОЕ схождение, это положение плоскости пер. колеса относительно полоскости заднего, Задающее «руль по центру». С этим проблемы…
2. Способом, описанным мной ниже, напоминающим примитивный стенд сход-развала.
В первом способе кто-то предлагал остроумно использовать мед. Шприц со шкалой, прикрученный к палке. Но можно и просто зажав в руках две деревянные рейки, смещая из друг относительно друга. По-любому, так можно действовать, если руль изначально был по-прямой, тогда, вращая тяги на строго равные величины правую и левую, можно неплохо решить задачу. Опять же удобнее на яме, чтобы не шевелить машину, когда будешь проползать под пузо.
Но ежели руль был ранее скошен или менялись тяги или рычаги, то лучше по способу №2!
Нам потребуются: деревянные бруски=рейки, две китайские зажигалки с фонариком, пара школьных линеек по 20 -30 см., металлическая корда, (можно и проволоку от кемпика). Нитка не годится, при касании к датчику она прогибается! Да, и 8 саморезов.
На фотках должно быть все понятно и доступно. П-образные рейки-линейки (на одной стороне) должны быть строго одного размера (расст. От диска). Рейки обязательно устанавливать с ОБЕИХ . сторон.
Задняя линейка задает плоскость заднего диска, корда при измерении должна строго совпадать с линией бруска. Чтобы этот момент был лучше заметен, применили выломанный из зажигалки фонарик. Совпадение сопровождается мерцанием светодиода. На переднюю линейку приклеены половинки школьных линеек для считывания схождения. Фиксироваться на дисках деревяшки должны надежно – ибо натяжка корды – залог точности замера.
Теперь сам процесс.
Ставим квадр на равную площадку. Расконтриваем тяги. При этом учитывая, что у колеса гайка-правая, а у сошки-левая! Резьбы пробрызгаем, чтобы не заедали. Закрепляем линейки на дисках на обе стороны машины. (Если мешают грузики, временно снимаем их или прокрутим колесо). Прокачаем передок вверх-вниз. Руль строго прямо! Натягивая корду, наблюдая за светодиодом, считываем показания на шкалах. Вращая тягу ключом на 14, выводим корду в околонулевое значение. Проверям положение руля. Нежно, ручками, подконтриваем тягу. Опять контроль руля и шкалы. Если все ОК, переходим ко второй стороне. Потом опять проверим пол. Руля и показания шкал на 1 стороне. Затем на 2. Все ок? Берем ключ на 18 и все контрим.
Но и не будет лишним проверить свою работу по способу №1.
Материалы: http://www.x8faq.ru/remont-i-obsluzivanie/regulirovka-shozdenia
Профессиональный ремонт и сервисное обслуживание мототехники в Украине
Если вы не обладаете достаточным количеством свободного времени или навыков для регулировки развала схождения квадроцикла своими руками, то вы всегда можете обратиться в мотосалон Dvako Moto. Высококвалифицированные мастера выполнят весь необходимый ремонт и техническое обслуживание любого вида мототехники не только предельно быстро, но и по очень приятной цене.
В ассортименте Dvako Moto предоставлен впечатляющий выбор мотобайков, а также всех необходимых аксессуаров и комплектующих для них. Оформить заказ на любой интересующий товар можно дистанционно на сайте.
Главная → Обслуживание → Сход-развал на квадроцикле своими руками
- Admin
- 19.01.2017
- 33626
- 5 комментариев
- Квадроцикл, регулировка схождения, Сход-развал
Избавляемся от проблемы.
Способов много, мы постараемся поговорить о самых наглядных и интуитивно понятных.
Какие гайки крутить?
№1 Ослабить гайки; №2 Регулировка схождения (крутим саму рулевую тягу гаечным ключом; №3 регулировка развала;
Визуально стараемся оценить колеса спереди, смотрим на глаз, сразу станет понятно, какое колесо уходит в сторону больше, а какое меньше. Порой регулировки на глаз бывает достаточно, если хотим все по науке, значит идем дальше.
Способ 1
На колёсном диске, на самом краю изнутри, с двух сторон каждого колеса у буртика делаем отметки маркером так, чтобы метки были параллельно земле.
При помощи простейшей линейки выставляем схождение, линейку упираем в метки и меряем спереди и сзади по меткам.
Ослабляем на рулевых тягах контрящие гайки, крутим в ту или иную сторону тяги, чуток покрутили и замерили, поняли, что мало или много, крутим дальше. Схождение колёс меряется между краями колёсного диска. Колёса должны стоять, как на рисунке ниже, разница между А и Б должна составлять 0-3мм (спереди меньше, а сзади больше). Универсальное схождение делают 0 мм.
После контрим гайки и пробуем ехать, возможно, руль будет стоять чуть криво, а квадрик ехать ровно. Опять ослабляем контрящие гайки и на одинаковое количество оборотов крутим тяги, тем самым выравнивая руль, но не трогая схождение.
На задней подвеске ничего регулировать не нужно.
Способ 2
1. Установите руль в положение, соответствующее прямолинейному движению. 2. Установите стойки перед квадроциклом перпендикулярно задним колесам, как показано на рисунке. 3. Натяните эластичную ленту вокруг стоек мотовездехода так, чтобы она лишь слегка касалась задних колес. 4. Измерьте расстояние между натянутой лентой и передней, и задней точками на ободе переднего колеса. Расстояние до дальней точки на ободе должно быть на 2 — 3 мм больше, чем расстояние до ближней точки на том же ободе.
Вы сами смогли убедиться, что в регулировке схождения и развала на квадроцикле нет ничего сложного, и вы сами вполне способны сделать это, не прибегая к услугам автосервиса. Так что кладем сэкономленные деньги в карман и счастливые, и довольные едем кататься.
Предлагаем Вашему вниманию приложение, разработанное специально для квадроциклистов всего мира.
Оно позволяет:• Видеть на карте всех квадроциклистов или мотоциклистов, кто в данный момент онлайн• Знакомиться, обмениваться сообщениями• Назначать место встречи• Просить о помощи, если квадроцикл застрял или сломался• Искать компанию для совместных путешествий• Отмечать интересные места, добавлять их фотографии и местоположение на карте• Создавать приватные места• Создавать места в режиме оффлайн• Посещать места, созданные другими участниками и набирать баллы• Устраивать соревнования• Уходить в режим «невидимка», чтобы не выдавать место хранения техники• Быть в курсе последних новостей в мире Off-road
Приложение кросс платформенное, скачивайте и устанавливайте его через Google Play и AppStore!
Так же следите за последними новостями в
Для чего предназначена линейка для схождения колес грузовых автомобилей
Конструкция, с помощью которой ведется контроль за процессом схождения колес машин, предназначена для того, чтобы регулировать и правильно определять углы. На сегодняшний день существует две модификации данного устройства, которое пользуется популярностью у многих автомобилистов:
- линейка ПСК-Л, которая предназначена для того, чтобы контролировать схождение передних колес транспортного средства;
- устройство ПСК-ЛГ необходимо для контроля схождения колес грузовых и легковых машин.
Вам это будет интересно О зимних шинах Фредештайн (Vredestein)
Только при условии, что управляемые колеса будут установлены с соблюдением всех правил и требований, устойчивость машины будет повышаться. Правильное схождение также способствует тому, что транспортным средством будет легче управлять, безопасность при движении повысится в несколько раз, износ запчастей и колес снизится, как и расход топлива.
Важно!
Использование линейки ПСК-ЛГ возможно только на СТО или в автомобильном хозяйстве. На сегодняшний день у многих опытных автомобилистов такое устройство есть в гараже, поскольку в индивидуальном порядке используют его для обслуживания своего транспорта.
Развал-схождения колёс в домашних условиях своими руками
Дедовский способ сделать сход-развал
Проверку углов советую делать 2 раза в год при смене сезона, когда меняете резину с летней на зимнюю и наоборот. За это время машина могла побывать в различных ситуациях и углы изменились.
С помощью палки и уровня проверяем развал, прислонив их к диску (место на диске должно быть ровным — можно прислонить в нескольких местах) и, если нужно снимаем колесо и регулируем с помощью 2-ух болтов на 19 крепления амортизатора к поворотному кулаку.
Схождение производится с помощью специальной приспособы в виде трубы выгнутой в дугу. На одном конце вставлена палочка, которая нужна для измерения схода. На колёсах с внутренней стороны мелом делаем засечки справа и слева на каждом колесе (выполнять сход лучше в яме).
Положительный и отрицательный сход-развал
На переднеприводном развал-схождение должны быть отрицательными, а на заднеприводном наоборот – положительными.
Смотрим (водитель всё толково объяснил, так что советую к просмотру):
А уж решать применять или нет на практике — дело каждого. Но экономия бюджета и времени видится «на лицо»!
Добра Вам на дороге! Ни жезла — ни ям! Следите за моими новыми публикациями — дальше ещё интереснее будет!
Это интересно: Как сделать цепи противоскольжения на авто своими руками? (видео)
Три варианта построения продольной оси автомобиля
На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:
- В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
- Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
- Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.
Продольная ось и линия «trast line» на автомобиле.
Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».
Измерение продольного и поперечного угла наклона оси поворота
Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).
Короткое видео (2 мин) о том, что такое кастер
Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.
Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.
Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево. Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.
Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.
Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.
Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).
В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.
Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.
Разметка углов для поворота колеса
