Регулировка зазоров клапанов
Несколько советов которые нужно помнить:
- После регулировки клапанов может произойти так, что понадобится еще и регулировка карбюратора.
- Двигатель скутера не терпит в себе ничего лишнего. Поэтому следите чтобы у него ничего не попало.
- Регулирования можно делать только на холостом ходу.
Перед началом работ забудьте выражение, что у хорошего мастера по ремонту всегда остаются лишние детали. Найдите во что будете складывать все гайки и болтики. Когда я первый раз разбирал свой скутер, я ставил болтики в том порядке, в котором их снимал, чтобы потом ничего не перепутать и ничего не забыть.
Чтобы настроить зазоры клапанов надо сначала к ним добраться.
1. Снимаем сиденья. Чтобы снять сиденье нужно открутить болтики которые его держат. Часто это 4 болтика в самом багажнике что под сиденьем, бывает в придачу еще 1-2 болтика сзади где крепится кофр и возле ног 2 шурупа. Когда мы открутили все что держит багажник, он легко снимается. Пперед нами мотор который уже не прикравает пластмасса.
2. Снимаем крышку вентилятора. Теперь нам нужно снять крышку вентилятора, она может крепиться на 2 гайки и 2 шурупа. Так можно найти мертвую точку для того, чтоб отрегулировать зазоры клапанов.
3. Снимаем крышку головки цилиндра. Далее необхфдно снять крышку головки цилиндра. Часто она крепится на 2 шурупа и 4 болта. Отворачиваем и снимаем крышку.
Теперь нужно опридилиты где у нас впускной и выпускной клапаны чтобы найти ВМТ (верхняя мертвая точка). Впуск всегда сверху, а выпуск – снизу.
ВМТ – это такое место, где поршень в цилиндре постоянно закреплен сверху. Но поиск ВМТ только звучит страшно, на деле найти его довольно просто. Вам нужно взять обычный ключ на 13 и прокрутить шестигранник по часовой стрелке (шестигранник находится на крыльчатке охлаждения генератора). Крутить шестигранник надо до тех пор, пока метка «Т» что выбитый на маховике не совпадет с боковым выступом этого маховика.При регулировке зазоров клапанов на 4 тактном скутере можно увидеть сразу 2 ВМТ. 4. Ищем звездочку распределительного вала, там есть 3 отверстия и 2 клапана (клапаны закрыты). Наша задача правильно расставить отверстия. Для этого нужно добиться чтобы поршень был в верхней мертвой точке.
5. Регулировка клапанов. Теперь нам понадобятся щупы для установки зазора клапанов на 0.05 и 0.1 мм. Сначала берем щуп на 0.05 мм. Его нужно вставить между регулировочным болтом и впускным клапаном (сверху). Если зазор подходит плотно (но не впритык), то зазоры настроены правильно. Но если зазор широкий или узкий (впритык), то ослабляем контргайку регулировочного болта. Чтобы увеличить зазор нужно поворачивать ключ против часовой стрелки, чтобы уменьшить – за ней. Настраиваем чтобы щуп входил плотно и закручиваем контргайку, после этого нужно повторно проверить настройку зазоров. Теперь берем щуп на 0.1 мм и делаем ту же операцию с нижним клапаном (выпуск).
Вот и все, на этом настройка и регулировка зазоров клапанов на 4т скутере закончена. Теперь в обратном порядке все собираем обратно. Не торопитесь, чтоб все сделать правильно и затянуть все болты. Кстати не перепутайте болты и следите за пластмассой, она очень хрупкая, особенно на китайских скутерах.
В конце проверяем не осталось ли лишних деталей (гаек, шурупов).
Если вы ищете какие зазоры клапанов на скутере, то однозначного ответа на этот вопрос нет. Зазоры могут существенно отличатся в зависимости от кубатуры скутера. Чтобы узнать точно, какие зазоры на клапанах вашего скутера – смотрите мануал. Я могу сказать только то, что у большенства мопедов эти зазоры составляют 0.05 и 0.1 мм.
Регулировка клапанов на Урале своими руками
Подробное описание настройки и регулировки клапанов на мотоциклах Урал и Днепр
Регулировка клапанов на мотоцикле Урал или Днепр проводится нечасто, но эта процедура обязательна и позволяет сохранять мотор в полноценном рабочем состоянии. Несмотря на то, что представленные советские тяжелые мотоциклы имеют отличающиеся двигатели, принцип и схема регулировки у них совпадает.
Что такое тепловой клапанный зазор?
Тепловой клапанный зазор – расстояние от верхнего торца стержня клапана до давящей части коромысла. Этот зазор необходим, чтобы при выходе мотора на высокие рабочие температуры, с последующим расширением металла, сохранилась оптимальная функция открытия клапанов. Конечно, на холодную, мотор может работать неровно или не в полную мощность, благо моторы с воздушным охлаждением быстро выходят на рабочую температуру и клапана начинают работать как положено. У разных агрегатов – разный зазор, это обусловлено материалами, из которых они изготовлены. К примеру, в мотоцикле Днепр К-750 имеет зазор 0.1 мм, в то время, когда более современные модели советских тяжелых мотоциклов получили зазор всего 0.05 мм. Это значит, что более старый К-750 изготавливался из металла подверженного высокой степени теплового расширения, а современные модели делают из более стабильного металла. Для контроля зазоров используют специальные щупы. Они изготовлены из стальных пластин различной толщины. На каждом щупе указана его толщина, а степень отклонения с указанной величиной настолько мала, что в условиях работы данных двигателей погрешностью можно пренебречь.
Зачем производится регулировка клапанов на мотоциклах Урал?
Клапана имеют подвижность в обе стороны, вдоль своей оси, а значит зазор может увеличиваться или уменьшатся. Для начала рассмотрим, что произойдет, если зазор уменьшится, вплоть до прилегания к толкателю. В первую очередь снижается мощность, за счет потери компрессии. Двигатель нагрелся, металл расширился, и клапан стал закрываться не полностью, меньше прилегать к седлу, за счет постоянного соприкосновения с толкателем. Определить это можно по нескольким признакам – двигатель стал заводиться хуже, заметна потеря мощности при прогреве, также можно услышать стук клапанов на горячую и заметить хлопки в карбюраторе. Тут Вы можете узнать подробнобности о настройке карбюраторов на мотоцикле Урал. С другой стороны, если зазор станет больше положенного, то открытие клапанов будет происходить не полностью, камера сгорания станет меньше наполняться топливно-воздушной смесью и хуже продуваться от выхлопных газов. В обоих случаях двигатель станет работать заметно хуже, а в самых запущенных случаях мотор будет просто невозможно завести. Кстати, зажигание на Урал тоже должно быть отрегулировано.
Как отрегулировать без щупа клапана на мотоцикле урал
Регулировка клапанов мотоцикла Урал и Днепр.
В механизме газораспределения регулируется тепловой зазор в приводе клапанов. Для того чтобы клапан герметично садился на седло, необходимо, чтобы в то время, когда кулачек распредвала не воздействует на толкатель, между клапаном и деталями привода был зазор. Если такого зазора не будет, то клапан упрется в привод, не сядет на седло и не обеспечит герметичного прилегания . Если же зазор между клапаном и деталями привода наоборот будет слишком велик это приведет к тому что открытие клапанов будет запаздывать. В обоих случаях это привет к неустойчивой работе двигателя, работе его с перебоями ( а если к этому еще добавить плохо выставленное зажигание, неправильно подобранные свечи, не отрегулированные карбюраторы, то мотоцикл скорее всего вообще откажется заводиться и работать).
Регулировку зазора производят на холодном двигателе. При этом полезно знать, что у нижнеклапанного двигателя ( мотоциклы: М-72, К-750, Днепр-12, МВ-750) зазор при прогреве двигателя уменьшается, а у верхнеклапанных двигателей (мотоциклы урал и днепр современных моделей). Поэтому для нижнеклапанных двигателей при регулировке назначают больший зазор, а для верхнеклапанных – меньший.
Внешним признаком увеличения зазоров в приводе клапанов является звонкий металлический стук в головках цилиндров на прогретом двигателе. Признаками отсутствия зазора является падение мощности двигателя мотоцикла урал и днепр , хлопки в карбюратор.
И так перейдем к самим регулировкам:
1) Регулировка клапанов на мотоциклах М-72, К-750, МВ-750, Днепр-12Регулировку зазора необходимо производить следующим образом:

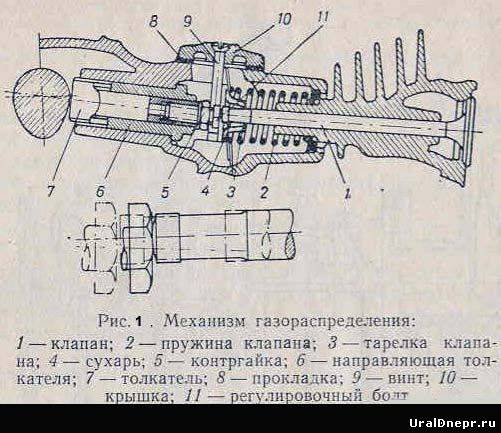

· Отвернуть винт 9 рис.1 и снять крышку 10 вместе с уплотнительной прокладкой 8.
· Повернуть коленчатый вал двигателя мотоцикла урал или днепр, пока не закроется впускной клапан
· Ослабить контргайку 5 регулировочного болта толкателя стержня выпускного клапана
· Завинчивая или вывинчивая регулировачный болт 11 толкателя 7, установить зазор между толкателем 7 и стержнем клапана 0,1 мм ( зазор следует проверять щупом )
· Установив зазор, законтрить контргайку 5, удерживая регулировачный болт 11 ключом . Окончательно проверить зазор.
Для регулировки зазора впускного клапана продолжить проворачивание коленчатого вала до момента начала подъема выпускного клапана и вышеописанным способом отрегулировать зазор.
· Закрыть клапанную коробку крышкой 10 с прокладкой 8 и с помощью отвертки надежно закрепить винт 9 крепления.
При проверке и регулировке зазора необходимо поставить ванночку под головку цилиндра, снять крышку головки цилиндра и слить скопившееся масло. Установить поршень в в.м.т. такта сжатия, провернув коленчатый вал так, чтобы метка «В» , нанесенная на маховике, совместилась с меткой на картере двигателя; наблюдать за этим нужно через смотровое окно в картере двигателя при снятой резиновой пробке. В этом положении оба клапана, впускной и выпускной, будут полностью закрыты, а их коромысла должны свободно качаться на осях. Затем необходимо с помощью плоского щупа проверить зазор между обоими коромыслами и клапанами.
При неправильном зазоре необходимо ослабить контргайку 1 (рис.2) и, вращая регулировачный болт 2 в ту или другую сторону, установить необходимый зазор. После этого затянуть контргайку. Зазор регулируют ,когда двигатель находится в холодном состоянии; при этом зазор должен быть равен на выпускном — 0,1мм ± 0,01мм, на впускном — 0,07мм ±0,01мм. Если зазор отсутствует или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор велик, будет запаздывать начало открытия клапана.
Величину зазора следует проверять при необходимости. При регулировке зазора в другом цилиндре необходимо провернуть коленчатый вал на один оборот ( 360 º), после чего произвести проверку и регулировку клапанов, как указано выше.
3) Регулировка клапанов на современных мотоциклах Урал (М-67, ИМЗ-8.103 и т.п.)
Далее будет описано два способа регулировки клапанов мотоцикла Урал.
Первым что хотелось бы отметить это то, что зазор между стержнем клапана и регулировочным винтом на холодном двигателе мотоцикла Урал должен составлять 0,05мм. Регулировочные винты не должны иметь забитых граней и должны быть законтрены.
· Для регулировки зазоров надо снять крышку головки цилиндров и слить скопившееся масло. Затем рычагом пускового механизма проворачивать коленчатый вал. С началом закрытия впускного клапана регулируют зазор для выпускного клапана и с началом открытия выпускного клапана регулируют зазор для впускного клапана.
Основные виды настройки карбюратора
Ни для кого из автовладельцев не является секретом, что карбюратор предназначен для приготовления горючей смеси для двигателя, которую он производит путём смешивания определённой порции воздуха с топливом. Но на этом его функции не ограничиваются. Он также должен обеспечить работу двигателя мотоцикла на различных режимах, а значит готовить топливную смесь с различной пропорцией её компонентов. Выполнение этой задачи возложено на различные системы и узлы аппарата. К ним относятся:
Главная дозирующая система; Система холостого хода; Пусковое устройство; Система поддержания заданного уровня топлива.
Настройку этих элементов мы и рассмотрим. Начать лучше всего проверки уровня топлива в поплавковой камере
. Для этого необходимо:
- снять карбюратор;
- удалить крышку поплавковой камеры;
- перевернув карбюратор, так чтобы поплавки оказались сверху, замерить расстояние от кромки корпуса до верхнего края поплавков. Оно должно равняться 26 мм ± 0,5 мм; случае отклонения устраняется путём подгибания язычка;
- проверить параллельность поплавков; настраивать подгибанием кронштейнов.
Теперь займёмся главной дозирующей системой
. Сперва проверяем зазор между дроссельной заслонкой и нижней частью воздушного канала. Он должен составлять 2 мм. Если величина зазора не соответствует, то регулируем её при помощи регулировочного болта троса привода дроссельной заслонки, который находится на трубке крышки дроссельного колодца.
Следующим шагом регулировки карбюратора К-68 будет проверка положения иглы дросселя
. Она имеет 5 канавок, в которые может быть вставлен замок иглы. Обычное положение замка – средняя канавка. Перемещение замка вниз смесь обогащается, вверх – наоборот обедняется. Проверку осуществляем по цвету центрального электрода свечи зажигания:
- если электрод чёрного или тёмно-коричневого цвета, то это значит, что сгорающая в блоке цилиндра горючая смесь сильно обогащена — перемещаем замок вниз;
- если цвет светло-серый, она обеднённая – замок поднимаем;
- светло-коричневый цвет электрода сигнализирует о нормальном положении иглы.
Теперь карбюратор можно установить на место и произвести регулировку холостого хода
. Регулировка производится на горячем двигателе, поэтому перед регулировкой можно проехать 10 — 15 км. Далее регулировку производим в следующем порядке:
- Заворачиваем винт качества смеси до упора, а затем отворачиваем на один – полтора оборота;
- Вращая винт подъёма дросселя, добиваемся снижения оборотов до минимально устойчивых;
- Винтом качества выводим двигатель на максимальные обороты;
- Опять винтом подъёма дросселя снижаем обороты до минимальных. Данную операцию необходимо провести несколько раз, пока Вы не добьётесь устойчивой работы двигателя на максимально обеднённой смеси;
- Заворачиваем винт качества на ½ оборота.
Наконец, регулировка карбюратора К-68 произведена. Если всё сделано правильно, то есть полная гарантия того, что при исправных и отлаженных остальных системах мотоцикл будет уверенно запускаться и надёжно работать на любых режимах, доставляя истинное удовольствие своему владельцу.
Источник
МОЙ МОТОЦИКЛ — Все о байкерах, мотоциклах, и новинках.
Ноnda собирается вернуть себе лавры создателей самой быстрой газонокосилки в мире и разогнать свой садовый трактор Mean Mower (HF2622) до скорости в 240 км/ч. Читать далее
Американский производитель легендарных мотоциклов компания Harley-Davidson ищет все новые способы поправить свое финансовое положение. И в скором времени выпустит новинку под названием Pan America. Прототип уже явлен миру в интернете. Читать далее
Цьогоріч, з 24 по 26 серпня ми традиційно збираємося на святкування Дня Незалежності України в славетному селі Кобижча Чернігівської області! Читать далее
Программа мотофестиваля «Балтанка» (26-29 июля 2022 года):
Устранение проблем с системой зажигания на мотоцикле Урал
Проверка системы зажигания, в первую очередь, происходит с изначальной проверки работоспособности прерывателя
Важно обратить внимание на работу автомата зажигательного опережения, в которой нежелательно наличие различных нареканий. Показатели сопротивления первичной обмотки, которое измеряется тестером, должно составлять не менее 6 Ом. Далее осуществляется проверка вторичной обмотки, для чего тестер подключают к соединениям высокого напряжения
Далее осуществляется проверка вторичной обмотки, для чего тестер подключают к соединениям высокого напряжения
Напряжение такой обмотки должно составлять ровно 10 кОм
Далее осуществляется проверка вторичной обмотки, для чего тестер подключают к соединениям высокого напряжения. Напряжение такой обмотки должно составлять ровно 10 кОм.
Ремонт мотоциклов Урал и Днепр, как и многих других, не обходиться без всех этих манипуляций, направленных на оптимизацию его работы. Проверка зажигания на этом не заканчивается. Далее происходит прозвон свечных колпачков и проводов с высоким напряжением. Показатели сопротивления, в этих случаях, должны разниться. У свечных колпачков должно быть примерно 2 кОм, а у проводов – практически нулевое (это важный аспект). В ходе данных манипуляций проблема будет найдена и устранена.
Регулировка и ремонт зажигания в Урал и Днепр
Зажигание на мотоцикле может быть проверено при соблюдении следующего алгоритма действий:
- Берем самую обычную лампу накаливания, естественно рабочую. Один конец контакта провода присоединяем к «массе», а второй, который идет от прерывателя, подсоединяем к клемме. Настройка зажигания на мотоциклах Днепр и Урал осуществляется путем прокручивания коленвала до тех пор, пока полностью не совпадут отметины на картере и на маховике, имеющий букву «Р». Далее включаем зажигание, при этом отводя автоматные грузики до самого конца. При таком обстоятельстве, лампа накаливания должна моментально загореться. Если этого не произошло, т.е. лампа не загорелась, либо это произошло до момента полной разведенности грузиков, то необходима регулировка зажигания.
- Производим ослабление винтов на прерывателе. Далее нужно развести грузики до самого конца и потихоньку поворачивать конструкцию прерывателя до того момента, пока лампа накаливания не начнет гореть. Это происходит ровно также, как при замыкании контактов, когда искра проскакивает между электродами самой свечи. После проведения данных процедур, конструкцию прерывателя и его положение нужно надежным образом зафиксировать, используя крепежные винты. Стоит отметить, что во всех моделях МТ, угол опережения зажигания должен быть не меньше 34 градусов до мертвой точки.
Регулировка зажигания мотоцикла Урал
Вообще, установка зажигания на мотоциклх Урал и Днепр существенно увеличивает основные технические показатели данного мотоцикла. Настройка зажигания позволяет беспрепятственно заводить мотоцикл даже в самое холодное время года, когда превалируют стабильно отрицательные температуры. Кроме того, установка зажигания мотоцикла Урал позволяет оптимизировать и сделать нормальной работу мотора, увеличить фазу искры, что положительно влияет на те отработанные газы, которые выходят из трубы мотоцикла. Проще говоря, эти газы становятся менее вредными для здоровья человека и состояния окружающей среды.
Регулировка зажигания
Как притирать клапана дрелью?
пешеход Чт, 19/07/2007 — 06:25
Викинг, Народ че паретесь шуруповертом, у вас че клапана кривые, и вы их по ходу дела об седло шлифуете.
Большинство голов с какими приходится работать изношенные, большая фаска седла клапана, в направляюших люфт, клапана с прогарами либо изношена рабочая фаска тарелки. 1 Пребиваю направляющию, блого есть где купить заводские заготовки для дяди токаря. 2 Зенкую (шарошу) седла клапанов, 45, 15, 75 градусов, благо есть знакомые в авто сервисе, хотя надо бы прикупить себе набор шарошек чтоб не клянчить
Важно чтоб рабочая фаска седла (45) не была широкой, где то 1мм. 3 Отдаю, если клапана б.у. на шлифовку рабочей фаски, бывает что новые лапана тоже приходится шлифовать, так как кривые
4 После указанных выше процедур притираю руками, окуратно не больше 10 минут алмазной пастой, долго тереть вообще не советую, сокрашаете ресурс своей голове (мото голове). Все работы занимают 1 день, затрат 5$ и голова как новая. Советую еще отполировать каналы, наружную и внуттрению поверхность тарелки клапана, что добавит кобыл вашему мотору, да и собирать такие узлы намного приятней
на шлифовку рабочей фаски, бывает что новые лапана тоже приходится шлифовать, так как кривые. 4 После указанных выше процедур притираю руками, окуратно не больше 10 минут алмазной пастой, долго тереть вообще не советую, сокрашаете ресурс своей голове (мото голове). Все работы занимают 1 день, затрат 5$ и голова как новая. Советую еще отполировать каналы, наружную и внуттрению поверхность тарелки клапана, что добавит кобыл вашему мотору, да и собирать такие узлы намного приятней.
P.s. Полировать каналы удобней шуруповертом.
oppozit.ru

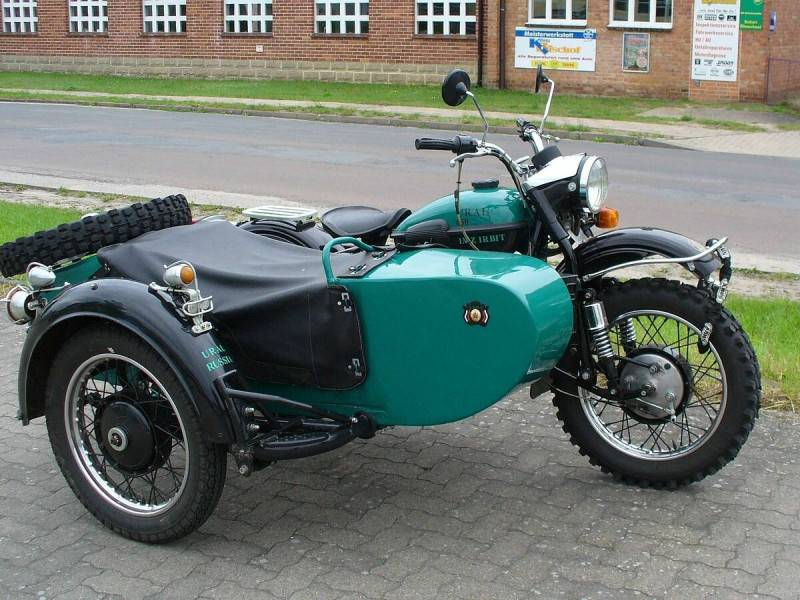

Мотоцикл урал — регулировка клапанов
На мотоцикле Урал регулировка клапанов требуется не часто. В этом плане двигатели очень надежны. Но, все же иногда просто необходимо производить эту работу. Правильная регулировка клапанов на мотоцикле Урал, позволяет избежать преждевременного износа силового агрегата.
Что такое тепловой зазор
Под понятием тепловой зазор подразумевают расстояние между коромыслом и верхним торцом клапана. Это позволяет при неизбежном тепловом расширении деталей двигателя обеспечить оптимальную работу клапанного механизма. Недостатком наличия такого зазора является низкая стабильность мотора при запуске на холодную, но зато он отлично работает при полном прогреве.
Следует помнить, что зазор должен быть соответствующим модели двигателя. На старых моделях сплавы менее стабильны, поэтому рекомендуется настраивать этот показатель равным 0,1 мм. На более современных движках зазор может устанавливаться в пределах 0,05 мм.
Зачем нужна регулировка
Чтобы понять зачем производится регулировка клапанов на Урале давайте рассмотрим, как работает двигатель при разном регулируемом зазоре:
- При малом зазоре, особенно если толкатель прилегает вплотную, наблюдается низкая компрессия. Даже на нагретом двигателе остается зазор. В таком случае мотор работает нестабильно при любой температуре, на горячем двигателе будут слышны характерные стуки, могут происходить хлопки в карбюратор;
- При большом зазоре на клапанах, они открываются не полностью. При этом, камера сгорания плохо проветривается, а также недостаточно наполняется топливо-воздушной смесью. Это приводит к нестабильной работе мотора.
При сильных отклонениях в зазорах двигатель работает очень нестабильно, вплоть до невозможности его запуска. Регулировка производится с целью избежать этих проблем.
Необходимые инструменты
Перед тем, как начать настраивать клапана стоит приготовить необходимые инструменты. В первую очередь вам понадобится набор ключей. На практике нужен будет только один, но лучше иметь все под рукой.
На самом деле это очень условные показатели. При настройке происходит небольшой допуск, но в условиях работы силового агрегата это не влияет на его характеристики.
Потребуется запастись небольшой посудой для сбора масла, оно иногда может проливаться. Также не лишней будет ветошь, ею очищают мотор от грязи. Давайте посмотрим, как правильно выполнить этот ремонт.
Регулировка на двигателях М-72 и Днепр К-750
Работа эта достаточно простая, но все же опишем ее подробно. Перед началом работы мотоцикл следует наклонить вбок, а под двигатель поставить посуду для сбора масла. Производится настройка в следующем порядке:
- Гаечным ключом откручиваем гайку крепящую клапанную крышку;
- Сливаем моторное масло из полости;
- Устанавливаем в верхнюю мертвую точку такта сжатия поршень в цилиндре. Для контроля меток стоит извлечь резиновую пробку из картера двигателя. Прокручивание мотора производится с помощью кикстартера;

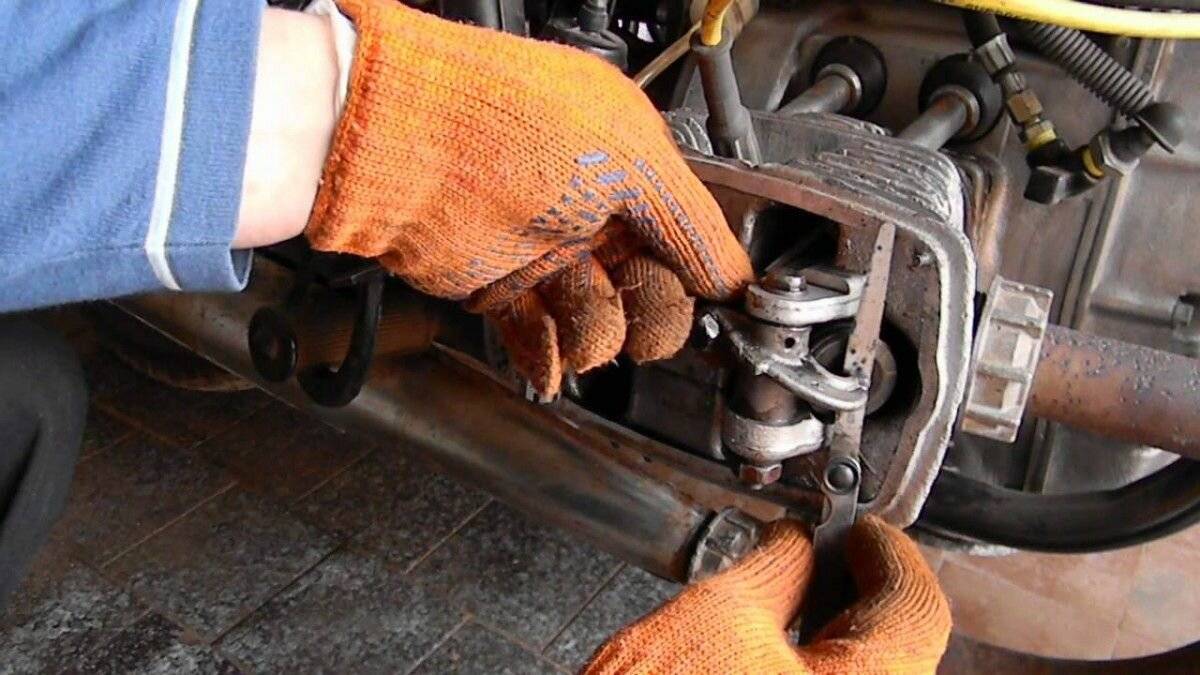

- Далее начинается использование регулировочного щупа. С его помощью производится замер зазора между коромыслом и клапаном. Этот показатель должен быть равен 0,1 мм;
- Если зазор отличается, то стоит произвести регулировку. Для этого ослабляем контргайку, и подкручиваем регулировочную гайку. После этого контргайку затягивают;
- Далее мотор прокручивают за кикстартер еще один раз, после чего проверяют правильность настройки. Если все в норме, то собираем цилиндр и переходим к другому.
Так регулируются клапана на мотоцикл Урал, бсз на иж юпитер 5 имеет несколько другую конфигурацию. Поэтому, стоит изучить его более подробно.
Регулировка клапанов на Урал М-67, ИМЗ

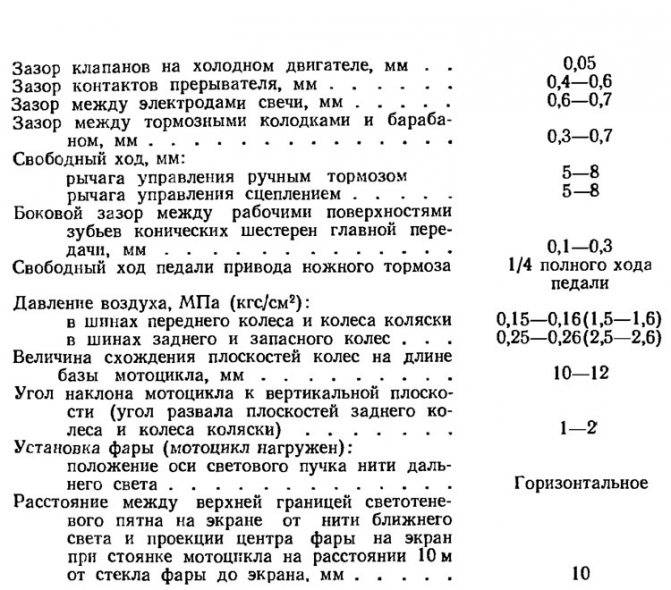

На этом двигателе рекомендуемый зазор 0,05 мм. Поэтому, потребуется щуп именно с такой толщиной. Также у него несколько отличаются сёдла, но это не влияет на процесс регулировки. Перед работой также следует установить мотоцикл под наклоном. Процесс происходит следующим образом:
- Демонтируем клапанную крышку и сливаем масло;
- Выставляем цилиндр в ВМТ такта сжатия;
- Проверяем зазор. Если расстояние не соответствует норме, то воспользуемся вращением стержня клапана.
Вот так можно просто и быстро как отрегулировать клапана. Работа эта не сложная, но она позволит избежать многих проблем с мотором. Также при правильно отрегулированных клапанах снижается расход.
Когда еще требуется регулировка
Иногда седла клапанов начинают неплотно прилегать к этому шляпке. Тогда требуется притирка клапанов. После этого нужно установить правильный промежуток. Зная, как притереть клапана вы также сможете избежать многих проблем с мотором. Для этой работы лучше воспользоваться притирочными приспособлениями.
