Регулировка зазоров клапанов на японском дорожном мотоцикле

Что такое регулировка клапанов двигателя

Если говорить более точно, то регулируют не сами клапаны, а тепловые зазоры между ними и распредвалом. Принцип работы этих деталей – полное прилегание к седлу (выемке в головке блока цилиндров автомобиля) в промежутках между рабочими циклами. Прежде всего, это требуется, чтобы камера сгорания была полностью герметичной. Вдобавок, плотная посадка клапана в холодный металл ГБЦ обеспечивает его эффективное охлаждение.

Регулировка очень актуальная. Ведь затворы нагреваются до больших температур. Металл, из которого они сделаны, расширяется. Если бы между ножкой клапана и толкающими элементами распределительного вала не существовало бы зазора, то затвор закрывался бы не до конца. Это и происходит, когда зазор меньше указанной нормы.

Если затвор закрыт не полностью, то это чревато многими проблемами:

Существенное уменьшение компрессии.
Прогорание седла затвора в ГБЦ, которое провоцирует необходимость дорогого ремонта.
Потеря мощности мотора.
Повышение расхода горючего, что обязательно скажется на кошельке водителя транспортного средства.
Появление на тарелках затворов нагара.
Нестабильная работа мотора автомобиля.
Прогорание детали.

Слишком крупный зазор тоже чреват проблемами. Среди них следует назвать такие:

Существенное сокращение срока эксплуатации затворов.
Увеличение шумности мотора.
Расклепывание.
Скол торца, что существенно увеличивает зазор.

Вместе с этим упорно снижается мощность мотора машины, так как в ней сильно нарушены все газораспределительные процессы.

В вашем браузере отключен JavaScript

Очень многие владельцы мотороллеров периодически жалуются на неприятный звук, доносящийся из головки цилиндра, напоминающий цокот или пощелкивание. Или же чувствуют, что их скутер при заводе медленно набирает обороты. Это верный признак того, что двигатель скутера доживает свои последние недели, а может быть и дни. В норме такое явление происходит после пробега в 2500-3000 км, и, чтобы не усугубить положение мотороллера, нужно обязательно своевременно отрегулировать зазоры клапанов, находящиеся в движке. Выполнять эту процедуру необходимо сразу после покупки (если мотороллер китайский), затем после первого пробега в 500 км и далее в соответствии с таблицей профессиональных работ, которая размещена в руководстве по эксплуатации.

Для начала рассмотрим первый пункт, а именно: Как отрегулировать клапана на четырехтактном скутере

Хочется заранее предупредить о том, что летом начинать регулировку следует только после того, как двигатель полностью остынет, иначе последствия будут не самыми приятными. Зато зимой двигатель должен быть слегка прогретым. Теперь для работы нам надо приготовить следующий набор инструментов:

крестообразная отвертка
плоскогубцы
ключи на 8, 9 и 13 мм

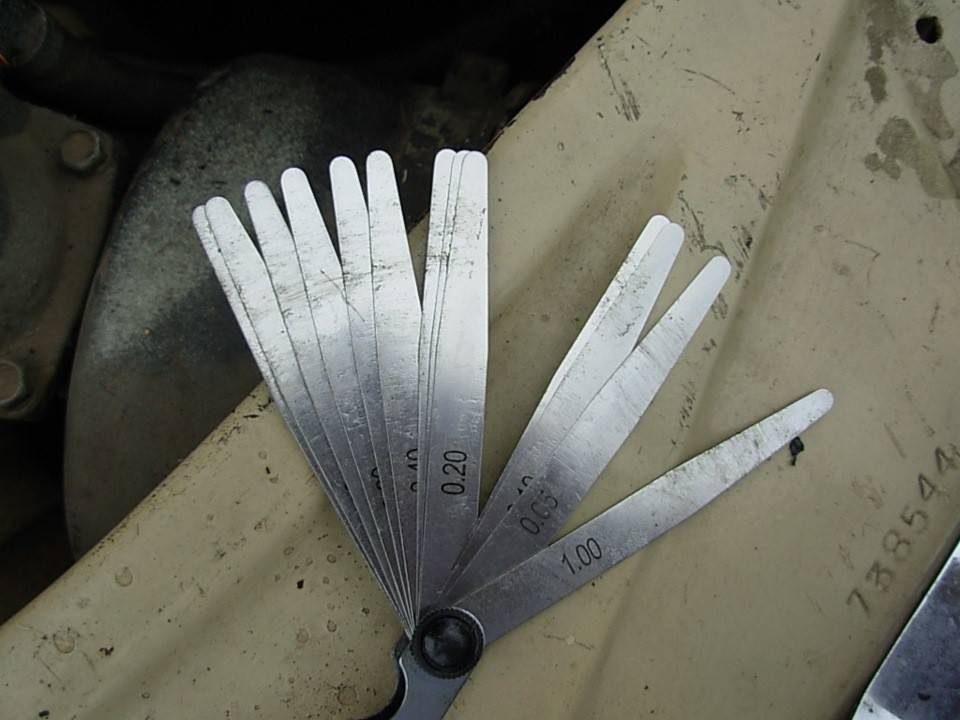

щуп для регулировки зазоров клапанов на 0.1 и 0.05 мм

Первым нашим шагом будет подготовка небольших емкостей для деталей скутера. Это нужно для того, чтобы ненароком не растерять их при разборке. Четырех таких емкостей будет вполне достаточно.

Второй шаг: осторожно снимите сиденье вместе с багажником, открутив четыре гайки в багажнике торцевым ключом и отверткой. Теперь мы имеем доступ непосредственно к самому двигателю. Третий шаг: нужно убрать пластиковую облицовку вентилятора электрогенератора, отвинтив две гайки 8-миллиметровым ключом

Так вы сможете найти «мертвую точку» для того, чтобы отрегулировать зазоры

Третий шаг: нужно убрать пластиковую облицовку вентилятора электрогенератора, отвинтив две гайки 8-миллиметровым ключом. Так вы сможете найти «мертвую точку» для того, чтобы отрегулировать зазоры.

Четвертый шаг: отвинтив четыре болта М10 и две гайки, которые держат металлическую топливную трубку, извлекаем изнутри крышку головки цилиндра. Затем, определив, где находятся впускной и выпускной клапана (впуск вверху, выпуск — внизу), ищем верхнюю мертвую точку (ВМТ).

Что же такое ВМТ? Это то место, где поршень цилиндра постоянно закреплен в верхней позиции, намертво, так сказать. Найти его несложно. Для этого ключом на 13 по часовой стрелке поворачиваем шестигранник, находящийся на крыльчатке охлаждения генератора, пока знак «Т» на маховике не совпадет с боковым выступом маховика

Обращаем ваше внимание на то, что при регулировке зазоров клапанов на четырехтактном скутере можно обнаружить сразу две ВМТ. Теперь взгляните на звездочку распределительного вала. Там должны находиться три отверстия и видно, что закрыты два клапана

Отверстия необходимо расставить так, чтобы поршень оказался в верхней мертвой точке (большую дырку снаружи на головке цилиндра, а две маленькие — параллельно креплению его крышки)

Там должны находиться три отверстия и видно, что закрыты два клапана. Отверстия необходимо расставить так, чтобы поршень оказался в верхней мертвой точке (большую дырку снаружи на головке цилиндра, а две маленькие — параллельно креплению его крышки).

Пятый шаг: непосредственно регулировка клапанов. Просовываем щуп размером 0.05 мм между впускным клапаном и регулировочным болтом. В случае если зазор слишком узкий или слишком широкий, нужно ослабить контргайку регулировочного болта. Увеличить зазор можно вращением ключа против часовой стрелки, уменьшить — по часовой. Входить в этот зазор щуп должен плотно, но не впритык, чтобы на нем при движении не оставалось царапин. Теперь можно затянуть контргайку обратно и еще раз проверить ширину зазора.

Та же операция проделывается и с клапаном выпуска, только для нее нужно взять щуп величиной 0.1 мм. К этому клапану подобраться будет намного труднее, но отчаиваться не стоит.

Все! С настройкой клапанов на четырехтактном скутере покончено! Теперь аккуратно соберите все детали обратно, затянув все гайки и болты, и проделайте все шаги назад

Не забывайте об осторожности при работе с пластиком в холода: если с ним небрежно обращаться, то он попросту может развалиться на части

Второй пункт нашей сегодняшней темы звучит так: Особенности того, как отрегулировать клапана на скутере объемом 50-150 кубов

Размер щупов для регулировки зазоров на скутерах 50-150 кубов сильно различается в зависимости от объема двигателя. А еще во многих китайских скутерах (Viper, Geely, Reggy, Daelim, C Moto и др.) не нужно снимать со скутера задний пластик, чтобы добраться до двигателя.

Принцип регулировки зазора клапанов своего мотоцикла

Короче говоря, регулировка клапанов заключается в регулировке их зазора, который не работает из-за колебаний температуры во время использования двухколесного велосипеда. Это принудительная операция, которая должна выполняться как можно чаще и любой хороший байкер знает это. Кроме того, чтобы помочь вам сориентироваться, вот рекомендации по регулировке зазора клапанов на мотоцикле.

Примечание: Регулировка зазора клапанов мотоцикла требует определенных навыков механики. Итак, если вы новичок в этой области или ничего не знаете о предмете, лучше воспользоваться услугами профессионала, чтобы не повредить устройство.

Материалы, необходимые для регулировки зазора клапанов мотоцикла

Регулировка зазора клапанов мотоцикла всегда выполняется в холодном состоянии. Инструменты и инструменты, необходимые для этого: торцевой ключ, набор проставок, трещотка, гаечный ключ с открытым зевом, отвертка и герметик. Перед началом работы убедитесь, что они завершены.

Шаг 1: извлечение деталей, расположенных над двигателем

Количество снимаемых деталей может отличаться от мотоцикла к мотоциклу, все указано в руководстве по эксплуатации мотоцикла. К ним, среди прочего, относятся:

La седла ;
Le резервуар и все что с ней идет: топливный шланг, болты, тяга, тросик топливного крана;
Leкрышка коромысла впускного и выпускного клапанасо всеми его компонентами: патрубок сапуна, болты, крышка свечи зажигания.

Шаг 2: совмещение отметок

Идея здесь состоит в том, чтобы повернуть коленчатый вал против часовой стрелки (влево), чтобы добраться до нейтральной парковки. Другими словами, необходимо, чтобы индекс выровнен с отметкой T. это верхняя мертвая точка, где поршень находится в верхней точке своего хода сжатия.

Следите за отметками или указаниями по настройке звездочки кулачка. Обычно они должны быть обращены наружу и касаться поверхности головки цилиндров. Если это не так, необходимо продолжать вращать коленчатый вал до достижения желаемого положения.

Пошаговая инструкция настройки зазора клапанов мотора 157 qmj

Регулировка клапанов 4 тактного скутера начинается с освобождения доступа головки цилиндра. Для этого вынимаем подседельную емкость, которая зачастую крепится несколькими болтами. Далее, получая доступ головки цилиндра, убираем 4 болта и снимаем ее с мотора. Теперь подбираемся к корпусу вентилятора. Его можно демонтировать полностью, открывая свободный доступ к необходимым меткам или если нет желания демонтировать его полностью, можно выкрутить крышку. Заглушка на которую указывает стрелка снимается простой отверткой, и именно через нее можно рассмотреть метки ротора.

Вставляем в кожух генератора ключ (торцевой) на 14 и вращаем ротор по часовой стрелки, смотра при этом в отверстие на кожухе. Нужно, чтобы в смотровом окне (напротив уступа) показалась метка Т, которая свидетельствует о нахождении поршня в верхней мертвой точке или вмт.

Смотрим на газораспределительный механизм. Здесь оба клапана должны быть закрыты, а отверстия на звездочке распределительного вала, должны соответствовать картинке ниже. Все совпало? – переходим дальше. Если нет, то снова вращаем ротор, пока метка не совпадет с выступом, и снова мониторим положение клапанов и отверстия на звездочке.

Обратите внимание. Очень часто цепь растягивается и поэтому отверстия на звездочке, могут совпадать не на 100% если отклонение небольшое, то ничего страшного в этом нет, а если заметили полное несовпадение, то это чревато поломкой мотора, а значит, цепь нужно менять

Откручиваем контровую гайку, удерживающую верхний клапан.
Вставляем щуп 0.05 и вручную притягиваем регулировочный винт.

Оставляя щуп берем щипцы и фиксируем одной рукой регулировочный винт, а другой притягиваем контровую гайку.Теперь щуп с небольшим усилием должен достаться и также стать на свое место с небольшим усилием. Если это не так, то повторяем процедуру еще раз.

Выставив клапан впуска, переходим к нижнему клапану. Здесь нужен щуп 0.1 мм. Процесс регулировки аналогичный. Ослабили болт, вставили щуп, затем притянули все и проверили зазор.
Все готово, осталось собрать мотор в обратном порядке и проверить новые настройки на дороге.

Совет. После выставления зазоров будет не лишним проверить настройки карбюратора.

Регулировка зазора клапанов на четырехтакных скутерах

Когда необходимо производить регулировку.

После первых 500 км пробега, далее – согласно таблице проф. работ (см. Руководство по эксплуатации, будет размещено у нас на сайте).

Мотороллер не заводится или заводится с трудом.

С трудом набирает обороты.

Мотор издает звенящий шум.

Внимание, не только неправильная регулировка клапанов может вызвать эти проблемы. Описание распространенных проблем, возможные причины возникновения и способы устранения будут опубликованы на нашем сайте

Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!

Снимать сиденье осторожно, пластик хрупкий, особенно при низких температурах!

Возможно, после регулировки зазора потребуется настрйка карбюратора.

Перед снятием крышки головки цилиндра, желательно протереть двигатель. После снятия следить, чтобы посторонние предметы не попали в двигатель.

За возможный вред, вызванный неправильной регулировкой, автор статьи не несет никакой ответственности.

Ключи 9 и 8 мм (головки)

Щуп для установки зазора клапанов (нам понадобится 0,05 и 0,1 мм)

Шаг 1. Подготовительные работы.

Приготовте 3-4 баночки или другие емкости для шурупов, гаек и др. маленьких деталей. Так мы ничего не потеряем в процессе работы.

Снятие сиденья. Здесь нам понадобятся 10 мм торцевой ключ и отвертка. В багажном отделении находятся 4 гайки, которые необходимо открутить(две по бокам от замка сиденья и две на дне). Под резиновым ковриком для ног находятся 2 шурупа, которые мы тоже отвинчиваем (см фото).

Далее осторожно снимаем сиденье вместе с ящиком для шлема (багажным отделением). Под ним находится двигатель

Теперь мотор свободен и нам ничего не мешает

Теперь мотор свободен и нам ничего не мешает.

Шаг 2. Крышка вентилятора.

Чтобы настроить клапана, мы должны найти верхнюю мертвую точку.

Для этого снимаем пластиковую облицовку вентилятора для генератора:

Откручиваем 2 гайки (М8) и два шурупа и снимаем облицовку:

Шаг 3. Крышка головки цилиндра.

Снимаем крышку головки цилиндра:

Для этого отвинчиваем 4 болта М10 и 2 гайки (гайками прикручена металлическая трубка). Теперь снимаем крышку и видим следующую картину:

Стрелками указаны клапана: вверху впуск, внизу — выпуск. До того, как мы начнем устанавливать зазор, необходимо найти ВМТ (верхнюю мертвую точку).

Шаг 4. Верхняя мертвая точка (ВМТ)

ВМТ — это точка, в которой поршень в цилиндре занимает верхнее положение. В данной статье я привожу метод поиска ВМТ с использованием рисок на роторе генератора. Конечно можно определить ВМТ по-другому, например по положению коромысел клапанов

Внимание: У четырехтактных скутеров существует 2 ВМТ!

На звездочке распредвала находятся 3 отверстия. Их расположение, показанное на фото соответствует ВМТ поршня, при котором закрыты оба клапана (то, что нам нужно).

На маховике генератора вибиты риски: T (ВМТ) и F (момент зажигания):

Риска T должна находиться напротив выступа, маркированного цифрой 1.

Чтобы совместить выступ и риску ВМТ, изпользуем торцевой ключ и вращаем вентилятор ПО ЧАСОВОЙ СТРЕЛКЕ до достижения ВМТ. Чтобы узнать, что это действительно ВМТ, легонько двигаем ключем, при этом коромысла клапанов не должны двигаться. Если они двигаются, то это не ВМТ, крутим вентилятор дальше, ПО ЧАСОВОЙ СТРЕЛКЕ, пока риска и выступ не совместятся.

Ну вот, мы нашли верхнюю мертвую точку, теперь можно приступить к регулировке клапанов.

Шаг 5. Регулировка / Проверка зазора клапанов.

Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом.

Если это не удается (из-за отсутсвия или незначительного зазора) или зазор слишком большой, то ослабляем контрогайку М9 и крутим плоскогубцами или подходящим ключем болт настройки. По часовой стрелке – зазор уменьшается, против часовой – увеличивается. При этом держим щуп между клапаном и регулировочным болтом.

Щуп должен плотно сидеть между ними, так, чтобы щупом можно было двигать, но при движении на нем не должно оставаться царапин. Затягиваем контргайку, удерживая ключем или плоскогубцами болт настройки. После затяжки еще раз контролируем зазор.

Вот мы и настроили клапан впуска.

Тоже самое проделываем с клапаном выпуска. Доступ щупом к нему затруднен, но возможен. Зазор здесь должен быть 0,1 мм.

С настройкой клапанов покончено. Производим сборку в обратном порядке, ставим все части на место. (крышка головки, облицовка вентилятора, сиденье).

Смотрим, ничего ли мы не забыли. Все шурупы, болты, гайки соответственно затягиваем

С пластиком работаем осторожно! Может поломаться, особенно при низких температурах

Источник

Выявление неисправностей в работе клапанов мотоцикла

Что такое клапаны и как они работают?

Клапаны — это специальные устройства, которые позволяют газам и жидкостям проходить через отверстия в двигателе мотоцикла. Когда клапаны открываются, газы или жидкости проходят через порт и заполняют цилиндр, при этом происходит впрыск топлива или зажигание.

После того, как топливо воспламеняется, газы выходят из цилиндра через открытые клапаны и поступают во впускную систему. Каждый клапан открывается и закрывается в определенный момент времени и с определенной скоростью.

Какие проблемы могут возникнуть с клапанами мотоцикла?

Некоторые из проблем, связанных с клапанами мотоцикла, могут быть связаны с их износом и повреждением. Например, клапаны могут застрять из-за накопления грязи и масла, которые могут привести к некачественной работе двигателя, а также повреждению головки цилиндра.

Если клапаны не закрываются полностью, могут возникнуть проблемы с мощностью и плавностью хода мотоцикла. Если они не открываются полностью, двигатель может не мощность и некачественно работать, что приведет к повышенному расходу топлива и генерации избыточного тепла.

Как определить проблемы с клапанами?

Периодическая проверка клапанов мотоцикла поможет обнаружить возможные проблемы. Если у вас возникли любые сомнения относительно работы клапанов, вам следует обратиться к специалистам. Они проведут тщательную диагностику и определят, какие детали мотоцикла требуют замены или ремонта.

Также рекомендуется регулярно проходить техническое обслуживание мотоцикла, чтобы избежать возможных проблем с клапанами и другими деталями. Это поможет вам дольше наслаждаться вашим мотоциклом и сохранить его в хорошем рабочем состоянии.

Зачем настраивать клапана?

Очень многие «наездники», приобретая технику, мало интересуются ее потребностями, что приводит к быстрой поломке мотора. Роль клапанов – поставлять в камеру сгорания воздушно-топливную смесь и выводить отработанные газы. Они работают в условиях постоянного температурного воздействия, а как известно при нагревании металл начинает расширяться. Тепловое расширение, вместе с отклонением зазора приводит к тому, что клапан может закрыться не полностью и толкатель зажат или наоборот к слишком большому зазору между толкателем и клапаном.

Если впускной клапан имеет слишком большой зазор между толкателем, то камера сгорания меньше наполняется смесью и разбивается толкатель, а если выпускной, то ухудшается вентиляция цилиндра. В обоих случаях это чувствуется как потеря мощности и динамических характеристик мотора. Когда мы говорим про чрезмерный зазор, то в этом случае может увеличиваться расход, слышен характерный цокот.

То есть двигатель требует регулировки зазоров если:

плохо заводится;
не заводится;
глохнет на ходу;
заводится и глохнет;
увеличился расход;
снизилась максимальная скорость;
слышен цокот в месте газораспределительного механизма;
прошло 500 км после замены цилинропоршневой группы.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как отрегулировать клапана на 4-тактном (четырехтактном) скутере

Видеоурок от нашего автомеханика:

Хочется заранее предупредить о том, что летом начинать регулировку следует только после того, как двигатель полностью остынет, иначе последствия будут не самыми приятными. Зато зимой двигатель должен быть слегка прогретым. Теперь для работы нам надо приготовить следующий набор инструментов:

крестообразная отвертка
плоскогубцы
ключи на 8, 9 и 13 мм
щуп для регулировки зазоров клапанов на 0.1 и 0.05 мм

Первым нашим шагом будет подготовка небольших емкостей для деталей скутера. Это нужно для того, чтобы ненароком не растерять их при разборке. Четырех таких емкостей будет вполне достаточно.

Второй шаг : осторожно снимите сиденье вместе с багажником, открутив четыре гайки в багажнике торцевым ключом и отверткой. Теперь мы имеем доступ непосредственно к самому двигателю. Третий шаг: нужно убрать пластиковую облицовку вентилятора электрогенератора, отвинтив две гайки 8-миллиметровым ключом

Так вы сможете найти «мертвую точку» для того, чтобы отрегулировать зазоры

Третий шаг: нужно убрать пластиковую облицовку вентилятора электрогенератора, отвинтив две гайки 8-миллиметровым ключом. Так вы сможете найти «мертвую точку» для того, чтобы отрегулировать зазоры.

Четвертый шаг: отвинтив четыре болта М10 и две гайки, которые держат металлическую топливную трубку, извлекаем изнутри крышку головки цилиндра. Затем, определив, где находятся впускной и выпускной клапана (впуск вверху, выпуск – внизу), ищем верхнюю мертвую точку (ВМТ).

Летом регулировку клапанов 4-тактного двигателя скутера начинать следует только после того, как двигатель полностью остынет, зимой — двигатель должен быть слегка прогретым

Теперь взгляните на звездочку распределительного вала. Там должны находиться три отверстия и видно, что закрыты два клапана. Отверстия необходимо расставить так, чтобы поршень оказался в верхней мертвой точке (большую дырку снаружи на головке цилиндра, а две маленькие – параллельно креплению его крышки).

Пятый шаг: непосредственно регулировка клапанов. Просовываем щуп размером 0.05 мм между впускным клапаном и регулировочным болтом. В случае, если зазор слишком узкий или слишком широкий, нужно ослабить контргайку регулировочного болта. Увеличить зазор можно вращением ключа против часовой стрелки, уменьшить – по часовой. Входить в этот зазор щуп должен плотно, но не впритык, чтобы на нем при движении не оставалось царапин. Теперь можно затянуть контргайку обратно и еще раз проверить ширину зазора.

Для регулировки клапана выпуска нужно взять щуп величиной 0.1 мм., правда, к этому клапану подобраться будет намного труднее

Почему клапана требуют регулярной настройки

Многие счастливые владельцы абсолютно любой техники, будь это велосипед или автомобиль, после совершения ее покупки абсолютно игнорируют ее потребности и нужды, что чревато быстрым приведением большинства узлов в негодность, в частности, — мотора. Главная функция клапанов — осуществление подачи воздушно-топливной смеси в резервуар сгорания, а также обеспечение отвода переработанных газов.

Работа клапанов проходит в условиях постоянных высоких температур, что приводит к расширению металлических частей узла и их постепенной деформации. Частое расширение металлов в процессе нагревания, в сочетании с отклонением от люфта, может привести к неадекватной работе клапанов — толкатель может заклинить, и клапаны перестанут закрываться, или на стыке этих элементов возникнет значительный люфт.

Когда во впускном клапане образуется недопустимых размеров люфт, это мешает воздушно-топливной смеси наполнить резервуар, поскольку площадь его становится значительно меньше, и тогда неизбежна неисправность толкателя. Когда люфт возникает между выпускным клапаном и толкателем, нарушается процесс вентиляции цилиндра. И в той, и в другой ситуациях, водитель ощутит значительное снижение мощностей двигателя и ряда других характеристик.

Если речь идёт о большом для этого узла люфте, то его основными признаками будут характерные щелчки, значительно увеличится расход. Резюмируя, можно выделить перечень различных признаков, свидетельствующих о необходимости проверки клапанов и их дальнейшем обслуживании:

Мотоцикл или скутер стал хуже заводится;
Байк вовсе перестал заводиться;
Во время поездки возникают случаи отказа работы мотора;
Скутер глохнет при попытке завестись;
Падение мощности мотора, приведшей к значительному снижению максимальных скоростей;
Из газораспределительного механизма доносятся характерные щелчки или цокот;
Пробег, после осуществления замены элементов цилиндро-поршневой группы перевалил за 500 километров.

Зазоры

Перед вами камера сгорания двигателя обычного китайского скутера.

Во время работы двигателя клапана нагреваются до значительных величин. И чтобы компенсировать коэффициент расширения клапана и всего ГРМ в целом между клапаном и механизмом его открывания существует небольшой зазор. Именуемый тепловым.

В нашем случае зазор, который мы будем регулировать находится между клапаном и регулировочным болтом коромысла. Подкручивая регулировочный болт в нужных пределах мы сможем регулировать тепловой зазор на столько настолько это нам нужно.

Но не стоит забывать, что зазор не должен быть очень большим — иначе механизм будет работать с ударной нагрузкой и быстро выйдет из строя. И очень маленьким: клапан нагреется, упрется в коромысло и прогорит.

Когда нужно регулировать клапана на мопеде

Профилактику мотора мопеда «Альфа» стоит проводить, если возникают следующие ситуации:

медленный набор оборотов при разгоне;
заметный шум в виде цокота;
транспортное средство заводится не с первого раза;
мотор прекращает работу во время движения.

В зависимости от изношенности мопеда, процедура может понадобиться чаще – даже через 1000 км пробега, так как усталость металла и постоянные перепады температур при запуске двигателя и при поездках в разное время года даёт о себе знать. Рекомендуется проводить процедуру регулярно, чтобы исключить следующие последствия, приводящие к повышенным затратам на исправление транспорта:

при постоянно уменьшенном зазоре станет заметным шум в виде тарахтения, напоминающем звук работы механической швейной машины. Подобная конфигурация вредна и по той причине, что мотор не даёт нужного уровня тяги, увеличивая затраты бензина и изнашивая механику;

При следовании простым инструкциям не придётся прибегать к капитальному ремонту мопеда, а данная процедура потребует гораздо больших затрат и дополнительной помощи от мастеров.

Подготовка к регулировке клапанов 4-тактного 150-кубового скутера

Из инструментов райдеру потребуется только отвертка, пассатижи, торцевой (на 10) и рожковый (на 8 и 9) ключи, тара для сбора отработанного масла. Также для настройки зазоров потребуется комплект щупов. Купить их можно практически в любом автомагазине.

Подготовить нужно и сам мотороллер. Для начала найдите сухое закрытое помещение, чтобы в систему не попала влага или пыль. После этого установите мопед на подножку и почистите мотор от грязи (пыли, масла и т. п.).

Примечание: Двигатель байка должен быть холодным, поэтому выполнять настройку клапанов нужно минимум через час после последней поездки.

Регулировка зазоров клапанов

Несколько советов которые нужно помнить:

После регулировки клапанов может произойти так, что понадобится еще и регулировка карбюратора.
Двигатель скутера не терпит в себе ничего лишнего. Поэтому следите чтобы у него ничего не попало.
Регулирования можно делать только на холостом ходу.

Перед началом работ забудьте выражение, что у хорошего мастера по ремонту всегда остаются лишние детали. Найдите во что будете складывать все гайки и болтики. Когда я первый раз разбирал свой скутер, я ставил болтики в том порядке, в котором их снимал, чтобы потом ничего не перепутать и ничего не забыть.

Чтобы настроить зазоры клапанов надо сначала к ним добраться.

1. Снимаем сиденья. Чтобы снять сиденье нужно открутить болтики которые его держат. Часто это 4 болтика в самом багажнике что под сиденьем, бывает в придачу еще 1-2 болтика сзади где крепится кофр и возле ног 2 шурупа. Когда мы открутили все что держит багажник, он легко снимается. Пперед нами мотор который уже не прикравает пластмасса.

2. Снимаем крышку вентилятора. Теперь нам нужно снять крышку вентилятора, она может крепиться на 2 гайки и 2 шурупа. Так можно найти мертвую точку для того, чтоб отрегулировать зазоры клапанов.

3. Снимаем крышку головки цилиндра. Далее необхфдно снять крышку головки цилиндра. Часто она крепится на 2 шурупа и 4 болта. Отворачиваем и снимаем крышку.

Теперь нужно опридилиты где у нас впускной и выпускной клапаны чтобы найти ВМТ (верхняя мертвая точка). Впуск всегда сверху, а выпуск – снизу.

ВМТ – это такое место, где поршень в цилиндре постоянно закреплен сверху. Но поиск ВМТ только звучит страшно, на деле найти его довольно просто. Вам нужно взять обычный ключ на 13 и прокрутить шестигранник по часовой стрелке (шестигранник находится на крыльчатке охлаждения генератора). Крутить шестигранник надо до тех пор, пока метка «Т» что выбитый на маховике не совпадет с боковым выступом этого маховика.При регулировке зазоров клапанов на 4 тактном скутере можно увидеть сразу 2 ВМТ. 4. Ищем звездочку распределительного вала, там есть 3 отверстия и 2 клапана (клапаны закрыты). Наша задача правильно расставить отверстия. Для этого нужно добиться чтобы поршень был в верхней мертвой точке.

5. Регулировка клапанов. Теперь нам понадобятся щупы для установки зазора клапанов на 0.05 и 0.1 мм. Сначала берем щуп на 0.05 мм. Его нужно вставить между регулировочным болтом и впускным клапаном (сверху). Если зазор подходит плотно (но не впритык), то зазоры настроены правильно. Но если зазор широкий или узкий (впритык), то ослабляем контргайку регулировочного болта. Чтобы увеличить зазор нужно поворачивать ключ против часовой стрелки, чтобы уменьшить – за ней. Настраиваем чтобы щуп входил плотно и закручиваем контргайку, после этого нужно повторно проверить настройку зазоров. Теперь берем щуп на 0.1 мм и делаем ту же операцию с нижним клапаном (выпуск).

Вот и все, на этом настройка и регулировка зазоров клапанов на 4т скутере закончена. Теперь в обратном порядке все собираем обратно. Не торопитесь, чтоб все сделать правильно и затянуть все болты. Кстати не перепутайте болты и следите за пластмассой, она очень хрупкая, особенно на китайских скутерах.

В конце проверяем не осталось ли лишних деталей (гаек, шурупов).

Если вы ищете какие зазоры клапанов на скутере, то однозначного ответа на этот вопрос нет. Зазоры могут существенно отличатся в зависимости от кубатуры скутера. Чтобы узнать точно, какие зазоры на клапанах вашего скутера – смотрите мануал. Я могу сказать только то, что у большенства мопедов эти зазоры составляют 0.05 и 0.1 мм.

Когда нужно регулировать клапана

Совет!

Специалисты рекомендуют проводить первую настройку узла и диагностику люфтов после первых 500 км пробега мототехники, и 5-7 тысяч км потом.

Проведение сервисных работ потребуется и при устранении неполадок в двигателе, возникновении характерных звуков, потери мощностей во время разгона или когда байк заглох, и невозможно его завести.

Для проведения ремонтных работ потребуется минимальный набор ключей и инструментов:

Пассатижи;
Крестовая отвёртка;
Пара рожков на 8 и 9;
Торцевой ключ на 10;
Щупы 0.05 и 0.1 мм.

Щупы Внимание!

Зазоры на клапанах скутера должны быть строго 0.05 для верхнего и 0.1 для нижнего, поэтому щупы должны быть исключительно такой же толщины.

Регулировка зазоров клапанов на японском дорожном мотоцикле

Что такое регулировка клапанов двигателя

В вашем браузере отключен JavaScript

Принцип регулировки зазора клапанов своего мотоцикла

Материалы, необходимые для регулировки зазора клапанов мотоцикла
