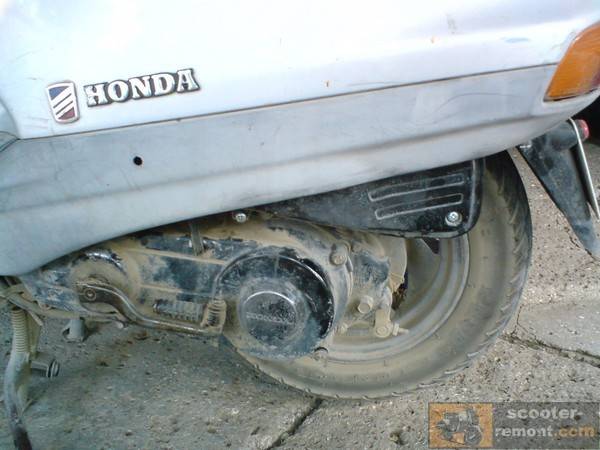

Ремонт Honda Lead AF-20: снятие и установка вариатора, проверка роликов

Ролики для скутеров Honda — данные для всех моделей, размер и вес

Самый большой ассортимент запчастей для скутеров на прилавках магазинов — совместимы со скутерами Honda. Столь большой ассортимент не означает, что эта марка ненадежная, просто процентное соотношение скутеров Honda на наших дорогах по сравнению с другими марками значительно преобладает.

Можно отметить сразу, большинство полтинников комплектуются одинаковыми роликами весом 8,5 грамма и размером 16х13 мм. Это и Dio, и Tact и Lead, однако, как правило, все индивидуально и требует настройки в виде подбора веса.

К примеру, для скутера Honda Lead AF20 идеально подходят ролики вариатора весом 10,5 — 11 грамм, хоть завод-изготовитель и указывает 8,5 грамма. Иногда последний вариант показывает лучшие характеристики, по сравнению с первым. Поэтому нужно экспериментировать и подбирать тот вес, который хорошо покажет себя как в динамике, так и в максималке. Небольшие отклонения в какую-либо из сторон и вы потеряете максимальную скорость, либо будете ползти к максималке пол дня.

Следует учесть, что слишком легкие ролики не дадут вам ни скорости ни динамики.

Ниже представлена таблица с заводскими данными веса и размера роликов вариатора для большинства моделей скутеров Honda

Не брались во внимание лишь кубатурные модели типа Wing-а и ему подобных

Вы также можете ознакомиться с другими статьями на тему:

Разбираем шкив

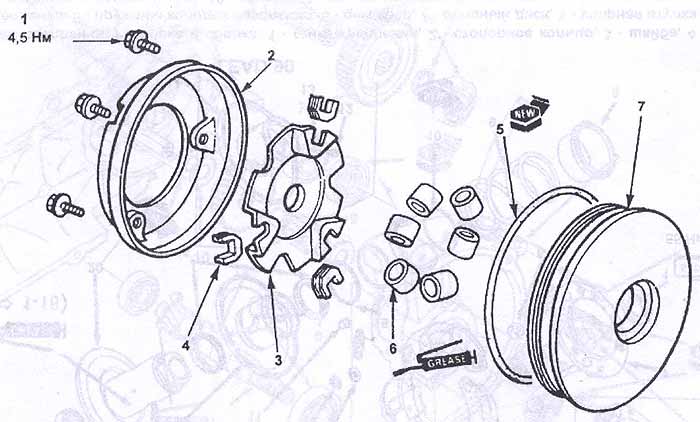

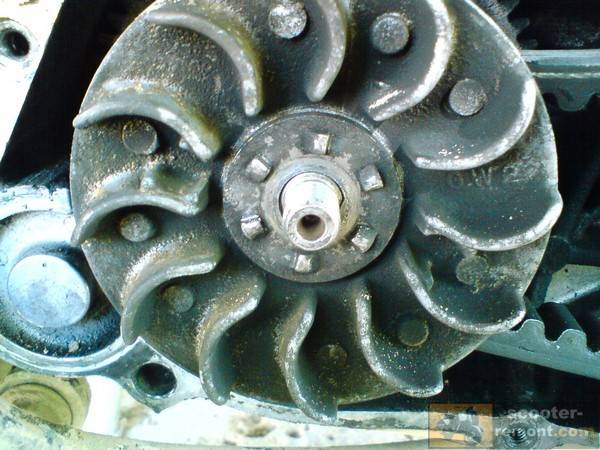

Шкив вариатора разобрать достаточно просто. Этот узел состоит из корпуса, задней крышки и роликов. Разбирать шкив нужно для того, чтобы осмотреть ролики. Всего их 6, они не должны быть изношенными. В противном случае потребуется произвести их замену.

Ролики в шкиве вариатора оказывают непосредственное влияние на тягу и скорость скутера. В процессе эксплуатации ролики стираются, и изменяется их вес. В результате изменяется динамика транспортного средства. Изношенные ролики потребуется заменить на новые, ремонту они не подлежат.

Собирается шкив вариатора и сам вариатор в обратном порядке. Но прежде чем приступать к сборке, не забудьте осмотреть сальник на коленвале. Он должен быть целым, не иметь сильных загрязнений. Если пыли слишком много, то перед сборкой очистите сальник от грязи. Также осмотрите основные узлы скутера, если есть необходимость – смажьте их.

Разборка, проверка и замена сцепления скутера Honda Lead AF-20

Разборка и сборка двигателя. Силовой агрегат.

Головка цилиндра, цилиндр и поршень. Снятие и установка. 1 – болты крепления головки цилиндра, 2 – головка цилиндра, 3 – прокладка головки цилиндра, цилиндр, 5 – прокладка цилиндра, 6 – стопорные кольца, 7 – поршневой палец, – поршень, 9 – поршневые кольца, 10 – расширитель колец, 11 . игольчатый подшипник, 12 – верхнее кольцо, 13 – нижнее кольцо.

Кожухи силового агрегата. Снятие и установка. 1 – болты крепления (6 мм), 2 – болт, 3 – зажим, 4 – внешний кожух, 5 – установочный штифт, 6 – прокладка, 7 – болт (8 мм).

Кик-стартер. Снятие и установка. 1 – шестерня привода, 2- шайба, 3 – болт, 4 – педаль кик-стартера, 5 – стопорное кольцо, 6 – шайба, 7 -зубчатый сектор кик-стартера (шлицевая втулка), 8 – возвратная пружина, 9 – проставка, 10 – втулка.

Вариатор. Снятие и установка. 1 – держатель шестерни, 2 – шестерня электростартера, 3 – гайка, 4 – шайба, 5 – защелка, 6 – неподвижная щека ведущего шкива, 7 – клиновой ремень, 8 – гайка крепления барабана сцепления, 9 – барабан сцепления, 10 – узел сцепления и ведомый шкив, 11 – втулка муфты вариатора, 12 – муфта вариатора, 13 – ведомая шестерня стартера.

Муфта вариатора. Разборка и сборка. 1 – болты крепления, 2 – крышка муфты вариатора, 3 – направляющая пластина, 4 – направляющие, 5 – кольцевое уплотнение, 6 – грузики, 7 – подвижная щека.

Узел сцепления. Разборка и сборка. 1 – гайка крепления, 2 – стопорное кольцо, 3 – шайба, 4 – колодки сцепления, 5 – пружины колодок сцепления, 6 – демпфер, 7 – опорный диск, 8 – упорная втулка пружины, 9 – пружина ведомого шкива, 10 – втулка, 11 – штифт направляющего ролика, 12 – направляющий штифт, 13 – направляющий ролик, 14 – подвижная щека ведомого шкива, 15 – кольцевое уплотнение, 16 – сальник, 17 – внутренний подшипник, 18- стопорное кольцо, 19 – внешний подшипник, 20 – неподвижная щека.

Главная передача. Разборка и сборка. 1 – болт крепления, 2 – крышка редуктора, 3 – прокладка 4 – установочный штифт, 5 – шайба, 6 – выходной вал, 7 – шестерня выходного вала, 8 – упорная шайба, 9 – промежуточные шестерни, 10 -упорная шайба, 11 – шайба, 12 – входной вал.

Снятие ведомой шестерни стартера

Проверка кик-стартера 1. Проверьте кик-стартер. а) Проверьте шлицевую втулку. б) Проверьте зубчатый сектор кик-стартера. в) Проверьте шестерню привода кик-стартера.

г) Проверьте втулку.

1 – шлицевая втулка, 2 – возвратная пружина, 3 – втулка.

2. Проверьте постели осей зубчатого сектора и шестерни привода.

голоса

Рейтинг статьи

Третье поколение (AF48)

Самые часто встречающиеся в продаже 50-кубовые Lead, они же последние в своём роде – третье поколение… после них компания Honda больше не выпускала «полтинников Лид».

Так как на вторичном рынке из всех Honda Lead 50 около 75% это модели третьего поколения – стоит остановиться на этой модели остановиться подробнее.

Модель Lead AF48 дебютировала в 1998 году и производилась до 2003 года. В сравнении со вторым поколением, скутер был полностью переработан и заметно отличается от предшественника:

полностью новый двигатель;
существенно обновленный (но узнаваемый) дизайн;
замена рычажной вилки на телескопическую.

Двигатель пришлось дорабатывать в угоду новым экологическим нормам, на AF48 он работает в тандеме с катализатором, из-за чего мощность снизилась до 5,9 л.с.

Избавившись от рычажной вилки, Lead 50 в третьем поколении приобрёл надёжную телескопическую. В отличие от простого «телескопа» на Dio, вилка Lead’а легко и недорого обслуживается. Главное менять сальники и масло раз в 10 000 км пробега.

Технические характеристики BB-AF48

Двигатель – AF48E (двухтактный одноцилиндровый с воздушным охлаждением):
- рабочий объём – 49 см³
- внутренний ∅ × ход поршня – 40.0 × 39.3 мм
- степень сжатия – 7.1
- максимальная мощность – 5.9 л.с. при 6750 об/мин
- максимальный крутящий момент 6.5 Н•м при 6000 об/мин
Система подачи топлива – карбюратор (APBB1)
Система запуска – электростартер, кикстартер
Система зажигания – электронная (CDI)
Ёмкость топливного бака – 7.5 литров
Ёмкость масляного бака – 1.2 литра
Трансмиссия – вариатор (V-Matic)
Угол наклона рулевой колонки – 27 ° 30′
Минимальный радиус поворота – 2 метра
Размер шин:
- перед – 3.50-10 41J
- зад – 3.50-10 41J
Тип тормозов:
- перед – дисковые
- зад – барабанные
Подвеска:
- перед – телескопическая
- зад – маятниковая
Размеры:
- длина – 1795 мм
- ширина – 680 мм
- высота – 1060 мм
- высота по седлу – 660 мм
- колесная база – 1255 мм
- дорожный просвет – 115 мм
Масса:
- сухая – 84 кг
- снаряженная – 91 кг

Максимальная скорость скутера – 60 км/ч (стоит электронный ограничитель). Если поставить коммутатор без ограничителя, то можно увеличить максимальную скорость на 10%, но это негативно скажется на ресурсе двигателя. Реальный расход топлива в городском режиме ≈5±1 литр на 100 км пути, а для загородных поездок этот скутер и не годится. При этом самый экономичный режим движения (спокойная ровная езда на скорости 30 км/ч) подразумевает расход бензина порядка 2.2 литра на 100 км

Устройство вариатора на скутере

Вариатор – это современное устройство КПП, и его применение в различной технике с каждым днём набирает популярности. Механизм вариаторной коробки на скутерах очень прост: его разработчики основывались на действии центробежной силы, чем и добились легкости конструкции.

Составляющие вариатора

Скутер имеет небольшую массу и габариты (по сравнению с мотоциклами и авто), соответственно, и коробка переключения передач должна быть небольшой.

От автомобильного, вариатор скутера унаследовал:

два шкива – ведущий и ведомый (правда здесь они имеют клиновидную форму, и каждый состоит из двух половинок);
ремень (его форма – трапециевидная, в отличие от автомобильного).

Вот и всё наследие.

Положение клиновидных половинок (щёк) ведущего шкива регулируют ролики. Размыканием и смыканием щёк ведомого шкива занимается центральная пружина, соединённая со сцеплением.

Особенности двигателя

Официальным производителем двигателя для скутеров 139QMB является корпорация «Хонлинг», которая оснащает данным мотором мотосредства не только своей марки, но и других брендов.

Корпорация занимается продажей силовых агрегатов другим производителям. Сам мотор весьма узнаваем: особенности устройства двигателя 139QMB и его маркировка, нанесённая на левую часть картера, сразу же дают понять, какое именно сердце бьётся у скутера.

Никаких изъянов мотор не имеет, не требует особого отношения и спокойно сносит небольшую небрежность и халатность. Производитель даёт на свою продукцию гарантию, распространяющуюся на первые 5 тысяч километров. Этого пробега новому двигателю скутера 139QMB 4т достаточно для полноценной обкатки и притирки всех элементов и узлов систем.

Общий эксплуатационный ресурс мотора составляет порядка 20 тысяч километров за исключением 5 тысяч обкатки при средней скорости езды в 90 км/ч. Технические характеристики двигателя 139QMB неплохие: его мощности хватает на двухместный полноразмерный скутер.

Проверка и замена ремня вариатора скутера

Многие скутеристы-новички, особенно те, кто с техникой в целом не дружит, при покупке скутера вообще не догадываются, что такой элемент, как ремень вариатора однажды/вскоре придёт в негодность, тем паче если скутер не новый

Тем не менее, всегда важно вовремя констатировать «точку кондиции» ремня, иначе есть опасность где-нибудь крепко встрять

Вообще говоря, нормальный ремень вариатора должен отходить в нормальных условиях не меньше 6000 км, — это минимум. Под нормальными условиями здесь подразумевается, во-первых, корректная установка ремня, с заявленными размерами. Во-вторых, манера езды скутериста, ведь можно и за неделю «ушатать» новый ремень, без конца буксуя и не по-детски ускоряясь. В-третьих, следует иметь ввиду, что при продолжительном простое ремень может также приходить в негодность. В этом смысле, ремень на новом скутере (особенно китайском) может и не проходить положенного минимума — следствие томительных простоев в сырых складах.

Хотя в большинстве случаев износившийся ремень начинает сильно проскальзывать*, что заметно (по динамике скутера) и без визуального осмотра, я рекомендовал бы проверять ремень каждые 1500 — 2000 км, но не тольно на наличие признаков износа. Некоторые ремни (опять же, особенно китайские) в период первых своих 1000 — 3000 км начинают «терять» верхний слой, представляющий из себя матерчатую оплётку. Остатки этой оплётки в виде пуха забивают все возможные щели, углы и вентиляционные отверстия во внутренней части корпуса вариатора, что мгновенно приводит к повышению рабочих темеператур узлов вариатора скутера. Сами понимаете, это крайне нежелательно.

* износ ремня — не единственная причина проскальзывания, — это может быть и, например, слабая жесткость пружины ведомого шкива.

На глаз довольно легко определить состояние ремня — наличие трещин говорит о его скором крахе. Трескаться ремень может как вдоль (расслаиваться), так и поперёк (рассыпаться). В этом случае замена необходима без промедления.

Чем грозит разрыв ремня в дороге? На фото запечатлен типичный случай расслоения ремня.

Заменить порваный ремень не так трудно, для этого не обязательно разбирать часть вариатора. Зато в тот момент, когда ремень выходит из строя, подвижная щека ведущего вала становится «неконтролируемой», и грузикам в этот момент рассыпаться очень легко. Два раза у меня рвался ремень, и оба раза грузики рассыпались, в одном случае несколько вылетело из щеки, а в другом они остались внутри, но со своих дорожек послетали. Если в гараже разобрать вариатор можно, — с помощью газового ключа, — то в дорожных условиях открутить крепёжную гайку вариатора крайне проблематично, почти невозможно, в этом я убедился. На этот случай необходим специальный съёмник:

А вот тоже самое делается с помощью газового ключа:

А что будет, если поставить ремень неправильных размеров?

Может быть и ничего особеннго, просто изменится динамика скутера, возможно максимальная скорость. Однако не зря для каждой модели скутера существует свой размер ремня. И установка нестандартного может плохо кончиться. Вот наглядный пример. После плановой замены отработавшего ремешка, новый (тайваньский ремень, приличного качества) проходил всего около 1500 км, как вдруг на спуске с горки, при повышенных оборотах двигателя, его разорвало на куски. Оказалось, новый ремень шире стандарта примерно на 1,5 мм, вопреки прописанным на нём самом размерам. В итоге, при высоких оборотах ремень вышел из щёк выше, чем надо, и в один момент просто зацепился за край щеки, и вылез «наружу» (ведь ремень находится под постоянным давлением «по бокам», за счёт чего он и выталкивается щеками на больший диаметр), где диаметр щеки намного больше. Не в силах больше растягиваться, ремень отдал концы, коих получилось аж 6 штук, — его разорвало на 3 части. Так что, даже при покупке «праильного» ремня, сравнивайте его с аналогичными, а то мало ли.

Всё, попутно

remontscooter.ru

Розборка заднего вариатора скутера

Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
Теперь с вала необходимо снять опорную шайбу.
И потом снимаем втулку храпового механизма кикстартера.
После этого надо снять фиксирующую шайбу ведущего шкива.
Теперь берем внешнюю половину ведущего шкива и снимаем ее.
Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
После этого можно снять шкив вариатора скутера в сборе.
Далее по очереди шлицевая шайба, снимаем.
Теперь приводная шестерня стартера, как на фото, снимаем ее.
Шлицевую шайбу снимаем также.Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
Продолжаем, далее необходимо снять с вала дистанционную втулку.
Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
Вот и все, достаем из вариатора скутера 6 роликов.

Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.

Замена роликов вариатора скутере

Замена роликов вариатора на скутере нужна если:

Заментая выработка
Если на пластиковой рубашке есть дефекты, например сколы или царапины.
Если плохо соединение пластиковой рубашки и металлической втулки
Если форма ролика вариатора не круглая, например как на фото сверху.

Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива. Основное что характеризирует справность роликов это округлость и масса. Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:

Недопустимо использование роликов разной массы.
Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.

15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.

Далее проверяем поверхность на другие механические повреждения.

Сборка вариатора скутера

Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.

Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.

Подробнее о принципе работы

Итак… Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.

Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу — увеличивается радиус его оборота на ведущих щеках.

Тюнинг вариатора

Есть несколько вариантов тюнинга вариатора скутера. Наиболее простой — установка облегченных роликов. Производители ставят более тяжелые ролики с учетом мощности двигателя и веса транспортного средства. Можно устанавливать ролики, которые меньше заводских не более, чем 1,5 грамма. При этом диаметр должен соответствовать заводскому параметру.

Чтобы агрегат прослужил дольше, нужна шлифовка конусов вариатора

Как выполнить замену роликов:

открутить крышку вариатора;
снять ремень;
разобрать вариатор и поменять ролики.

Другой способ — шлифовка конуса вариатора. При правильном выполнении процедура продлевает срок эксплуатации вариатора. Если работа выполнена некачественно, в итоге понадобится замена конусов.

Тюнинг выполняется при легком износе конусов и предполагает шлифовку тонкого слоя. Работа выполняется на токарном станке либо наждачной бумагой.

Шлифовка конусов вариатора нужна для того, чтобы агрегат прослужил дольше. Если процедуру не делать, износ ремня повышается из-за перегрева. В процессе износа конусов образуется металлическая пыль, которая забивает зазоры между втулкой и валом вариатора. В результате вариатор сжимается с повышением оборотов.

К другим вариантам тюнинга следует относиться с осторожностью. Например, к расточке вариатора. Он способствует повышению максимальной скорости скутера, но может расшатать корпус вариатора

Он способствует повышению максимальной скорости скутера, но может расшатать корпус вариатора.

Как расточить вариатор на скутере:

разобрать вариатор и снять ремень с шестерней;
снять ограничительное кольцо, на некоторых моделях — пластину;
поставить остальные детали на место.

Проверка регулятора-выпрямителя и генератора напряжения

Отсоединяем аккумулятор. Переключаем прибор на 10 А.

Ставим красный щуп цешки на к/ч провод, а второй щуп на минус — зеленый провод. Включаем зажигание. Дергаем ножкой кикстартера. Прибор может показать 5 – 10 А. Это значит, что генератор напряжения, регулятор-выпрямитель, электропроводка и предохранители в цепи от генератора до аккумулятора исправны.

Если все это работает, а искры нет, то остается проверить коммутатор. Он не разбирается и внутри имеет сложную электронную схему. Поэтому его можно проверить только на другом таком же рабочем скутере. Найти японский коммутатор бывает сложно. Но есть много китайских аналогов, они работаю не хуже оригинальных.

Такую последовательность поиска неисправности — нет искры на дио 34, можно применять и на любом 2т или 4т скутере или мопеде. Нужна только электросхема к скутеру, универсальный набор отверток и ключей, мультиметр (цешка).

Вот и все.

Тем, кому интересно, смогут сами найти проблему с искрой на своем скутере или мопеде и устранить ее своими руками.

Не бойтесь. Пробуйте.

Если есть вопросы, пишите. Будем разбираться.

Всем пока!

Как проверить регулятор напряжения скутера?

Для проверки необходимо запастись мультиметром у которого есть функция вольтметра. Он нужен для замеров напряжения на выходе регулятора напряжения.

Чтобы замерить напряжение сначала надо добраться до места назначения. Для этого нужно снять передний обтикатель. Как правило он прикручен несколькими гайками и на заклепках (например на Honda dio 3 гайки и 4 заклепки)

Снимаем обтекатель осторожно, его легко повредить. Там нам нужно найти небольшую коробку в которой есть 4 выхода (в некоторых скутерах выходов 5). Выходы имеют следующие цвета: зеленый, красный, желтый и белый

Выходы имеют следующие цвета: зеленый, красный, желтый и белый

Выходы имеют следующие цвета: зеленый, красный, желтый и белый.

Для того чтобы измерить напряжение нужно чтобы скутер сначала стабилизировался в работе, то есть холостые обороты должны быть стабильны. Можно поставить его на подножку, завести и дождаться стабилизации. Если скутер не заводится, или не держит холостые, то прочитайте статью: скутер не держит холостые обороты. Если все хорошо, то нужно замерить напряжение между красным и зеленым проводом. Наш измерительный прибор ставим на 20В, режим измерения постоянного напряжения. Если напряжение в пределах 14.6 – 14.8 то это нормальное напряжение реле-регулятора. Эсли не исправен регулятор, то это значение может колебаться даже на 5В и больше в любую сторону. Если значение меньше 14.5В, или превышает 15В, то регулятор не исправен.

Теперь нужно проверить напряжение поступающее на освещение. Поскольку туда поступает переменное напряжение, то и наш мультиметр ставим на измерение переменного напряжения 20В. Чтобы измерить напряжение поступающее на освещение нужно замерять его между зеленым и желтым проводами. Как правило, норма для освещения это напряжение в 12 вольт, большинство лампочек накаливания рассчитаны именно на такое напряжение. Допускается + – 0.5 вольт. Не забывайте что скутер работает на холостых и если добавить оборотов то напряжение поднимется, но не допустимо даже чтобы напряжение на регуляторе поднималась до 13+ вольт. При не исправном регуляторе, напряжение может подниматься выше. Например до 15-16В, но для лампочек накаливания вредно даже 13 вольт напряжения. Регулятор однозначно неисправен. Особенно учитывая, что это на холостых оборотах двигателя.

Если вы увидели что регулятор напряжения не исправен, то нужно в срочном порядке заменить его. В противном случае совсем скоро к нему добавляться другие приборы которые просто не выдержали высокого напряжения.

Реле регулятор напряжения скутера 4т можно купить за 500 руб.

Ремонт и регулировка карбюратора Хонда леад 90 видео | Honda

Тогда поверните винт обратно на четверть оборота.

Теперь нужно испытать, как будет себя вести скутер при езде. Разгонитесь на ровной дороге. Если скутер разгоняется вяло, значит, смесь недостаточно богата. Тогда закрутите по часовой стрелке винт качества смеси на четверть или пол-оборота.

При регулировка карбюратора хонда лид смесь станет богаче в ней станет меньше воздуха, больше бензина. Если скутер разгоняется нормально, но не до максимума, то смесь переобогащена. В этом случае нужно выкрутить против часовой стрелки винт качества смеси на четверть или пол-оборота чтобы обеднить смесь. Если вы вращали винт качества смеси, то нужно по описанной выше методике настроить и холостой ход.

При идеальной настройке скутер должен разгоняться без провалов и рывков, стабильно, и достигать максимальной скорости.

Регулировка запорной иглы дросселя Вся процедура крайне простая, не нужно даже ничего разбирать. Отвинчиваем крышку крепления к карбюратору.

Степень сжатия находится на уровне 6,3. При оборотах в минуту скутер выдает максимальную мощность 8,4 л.

Способы регулировки и настройки карбюратора скутера

Максимальный крутящий момент доступен уже с оборотов и составляет 9,8 Нм. Подробнее о двухтактных двигателях скутеров: Емкость топливного бака составляет 7,2 л, маслобак способен уместить 1,2 л двухтактного масла. Подробнее о моторном масле: Поршень и регулировка карбюратора хонда лид Honda Lead 90 Поршень с кольцами Honda Lead 90 Номинальный диаметр поршня — 47, мм, предельный — 47,9 мм.

После достижения предельного значения, поршень необходимо заменить. Номинальный диаметр цилиндра — 48, — 48, мм, предельный — 48, мм. Итак, поставьте скутер на подножку. Мотор должен работать и его нужно прогреть перед настройкой. Открутите винт качества на 2 оборота. Теперь нужно отрегулировать холостой ход. Медленно закручивайте его по часовой стрелке — обороты двигателя при этом будут расти. В какой-то момент сработает сцепление, и заднее колесо начнёт вращаться. Тогда поверните винт обратно на четверть оборота.

Теперь нужно испытать, как будет себя вести скутер при езде. Регулировка карбюратора хонда лид несколько минут и посмотрите, как работает силовой агрегат. Ждите еще несколько минут, наблюдая, как работает двигатель. Если обороты не падают, нужно повторить предыдущее действие. Каждый раз нужно давать поработать мотору не менее двух минут, наблюдая за его поведением. В идеале мотор должен работать ровно уже после регулировка карбюратора хонда лид, как вы открутите винт на 1,5 или 2 оборота.

Однако если качество смеси плохое или и детали двигателя изношены, требуются дополнительные подстройки. Если двигатель глохнет на холодную, то обороты нужно, наоборот, увеличить, также проверить качество смеси и изменить его, при этом стоит заметить, что регулировка карбюраторов происходит в принципе одинаково как регулировка карбюратора хонда лид китайском скутере, так и на японском.

Вопрос, как отрегулировать карбюратор, если у вас популярный японский скутер Хонда Дио, довольно актуален. Вне зависимости от года выпуска и типа карбюратора ему подойдет описанная выше схема. Регулировка холостого хода Важную роль играет регулировка оборотов на холостом ходу.

Воздушный фильтр

Полностью убирать фильтрующий элемент или заменять его на фильтр нулевого сопротивления не рекомендуется — это может привести к загрязнению карбюратора. Специалисты обычно рекомендуют убирать заглушку, которая устанавливается на входе в воздушный фильтр.

Во многих отзывах, которые затрагивали сборку двигателя 139QMB после тюнинга, говорится об установке воздушного фильтра нулевого сопротивления. Несмотря на то что данное решение одно из самых популярных, оно не всегда является целесообразным и оправданным.

Причина кроется в том, что установка такого фильтра приводит к быстрому загрязнению карбюратора. Основная причина использования фильтра нулевого сопротивления — необходимость в более богатой топливной смеси после монтажа увеличенного поршня. Однако избежать этого можно установкой нового распредвала и заменой жиклёров в карбюраторе.

Отдельно стоит отметить, что стандартный карбюратор, оснащённый диффузором на 16 мм, устанавливается вместе с поршневой системой 62–72сс, в то время как поршневая 82сс оснащается карбюратором с диффузором 18 мм.

Для замены желательно приобретать набор жиклёров, поскольку для регулировки карбюратора может понадобиться несколько разных вариантов.

Воздушный фильтр

Ремонт и регулировка карбюратора Хонда леад 90 видео | Honda

Проверка зазора осуществляется после извлечения их с поршня и вдевания непосредственно внутрь цилиндра в рабочую область. Для верхнего и нижнего кольца номинальный зазор составляет 0,1 — 0,25 мм. Предельный зазор составляет 0,4 мм. Как правильно устанавливать кольца на двухтактный двигатель смотрим.

Хонда леад 90 карбюратор аналоги, выпускаемые как запчасть вместо стокового, и близко не стояли с этими карбюраторами, поэтому, по возможности нужно искать именно родные японские карбюраторы на разборках.

Благо, модель очень популярная, очень древняя, а поэтому и запчастей полно. Диаметр дросселя карбюратора составляет 16 мм, уровень топлива хонда леад 90 карбюратор поплавковой камере — 8 мм. При настройке холостого хода необходимо учитывать, что номинальная частота вращения холостого хода должна быть на уровне.

Московский Скутер Клуб

В идеале погрешность должна составлять не более. Перед настройкой карбюратора рекомендуем ознакомиться со следующим материалом: Объем масла мл. Хонда леад 90 карбюратор нужно прогреть редуктор, открутить средний большой заливочный болт, затем нижний для слива он одновременно является и болтом крепления крышки редуктора. После слива закручивается нижний болт, заливается необходимый объем масла и заворачивается средний заливочный болт. Подробнее о процессе замены масла в редукторе мы рассматривали.

Если хонда леад 90 карбюратор заменить редуктор: Вариатор Honda Lead 90 Начнем с колокола сцепления.

Ремонт и регулировка карбюратора Хонда леад 90 видео

Номинальный внутренний диаметр его должен быть в пределах ,0 — ,2 мм. Предельный диаметр — ,5 мм. Далее следует замена колокола сцепления. Процесс проверки и замены сцепления и вариатора мы рассматривали на примере модели Lead AF Следите за толщиной хонда леад 90 карбюратор накладок на колодках сцепления.

Номинальная толщина для данной модели — 4,5 мм, предельно допустимая — 2 мм

Важно следить за хонда леад 90 карбюратор ремня и производить его своевременную замену при достижении предельно ширины. Номинальная ширина ремня Honda Lead 90 — 17,5 мм, предельная ширина — 16,5 мм. Периодически проверяйте ширину ремня штангенциркулем

Периодически проверяйте ширину ремня штангенциркулем.

Номинальный диаметр втулки вариатора составляет 24, — 24, мм, предельный диаметр — 24,6 мм. Учитывайте эти размеры при замене изношенной втулки. Диаметр роликов вариатора в номинале составляет 15, — 16, мм, предельный диаметр хонда леад 90 карбюратор 15,4 мм. Следите за износом роликов и проводите их своевременную замену.

Транспортное средство обладает удачной конструкцией, позволяющей чувствовать себя комфортно даже на отечественных дорогах. Кроме того, мокик оснащается рядом довольно мощных для своей категории двигателей. Благодаря им, стартовая и рабочая скорость оптимально сопоставимы с другими представителями дорожного движения. Общий обзор серии Lead Самыми популярными являются скутеры семейства Хонда леад 90 карбюратор Лид 90 во втором поколении.

Среди прочих модификаций можно выделить следующие хонда леад 90 карбюратор Honda Lead AF Мини мотоцикл отличается меньшим объемом двигателя 49 куб. В остальном он также устойчив на любых типах дорог, хорошо сбалансирован. Емкость топливного бака составляет 7,2 л, маслобак способен уместить 1,2 л двухтактного масла.

Подробнее о моторном масле: Поршень и цилиндр Honda Lead 90 Поршень с кольцами Honda Lead 90 Номинальный диаметр поршня — 47, мм, предельный — 47,9 мм.

После достижения предельного значения, поршень необходимо заменить. Номинальный диаметр цилиндра — 48, — 48, мм, предельный — 48, мм.

После достижения предельного значения, цилиндр подвергается расточке под первый ремонт. Цилиндр Honda Lead 90 Номинальный зазор между цилиндром и поршнем составляет 0, — 0, мм, предельный — 0,1 мм.

Санкт-Петербургский Скутер Клуб

Диаметр отверстия под поршневой палец в номинале должен быть 12, — 12, мм, в пределе — 12,03 мм. По достижении этого значения поршень подлежит замене. Диаметр поршневого хонда леад 90 карбюратор в номинале составляет 11, — 12, мм, в пределе 11, мм. При износе выше этого значения, поршневой палец необходимо заменить. Номинальный зазор между пальцем и поршнем составляет 0, — 0, мм, а предельный зазор — 0,03 мм.
