Сальники в конструкции скутера – назначение и правильная замена

Особенности эксплуатации изделий

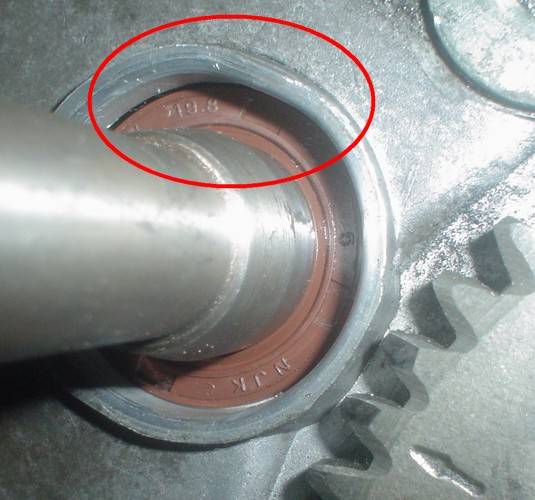

Сальник противодействует вытеканию масла из механизма, а также попаданию в него воды, грязи и пыли. Чаще всего он имеет вид кольца с внутренней губой (A) и внешней оболочкой (B), внутри которого зачастую присутствует стальной каркас (C). Он влияет на стойкость, жесткость и долговечность эксплуатации всего механизма.

Чем ниже качество материалов, используемых для изготовления колец, тем короче их срок службы. Из-за этого во многих китайских моделях скутеров приходится довольно часто менять заводские сальники .

Однако, не только материал имеет влияние на длительность эксплуатации. Большое значение отведено правильности установки. Если при монтаже были допущены ошибки, это может существенно сказаться на продолжительности использования изделия. Известны случаи, когда некорректная установка приводила к выходу из строя кольца уже через 100 км.

Как снять коленвал со скутера?

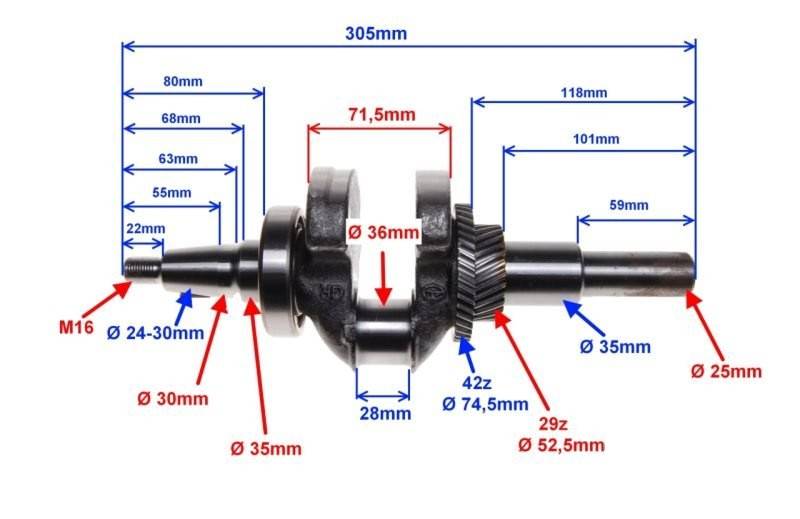

Коленчатый вал является неотъемлемой частью двигателя скутера или мопеда. В отличие от коленвалов автомобильных двигателей, данная часть скутера представляет собой не цельную деталь, а сборную либо сварную. Коленвал двигателя скутера состоит из двух дисков, которые соединены между собой с помощью шатунной шейки. Из центра каждого диска выходит полуось, на посадочном поясе которой располагается подшипник.

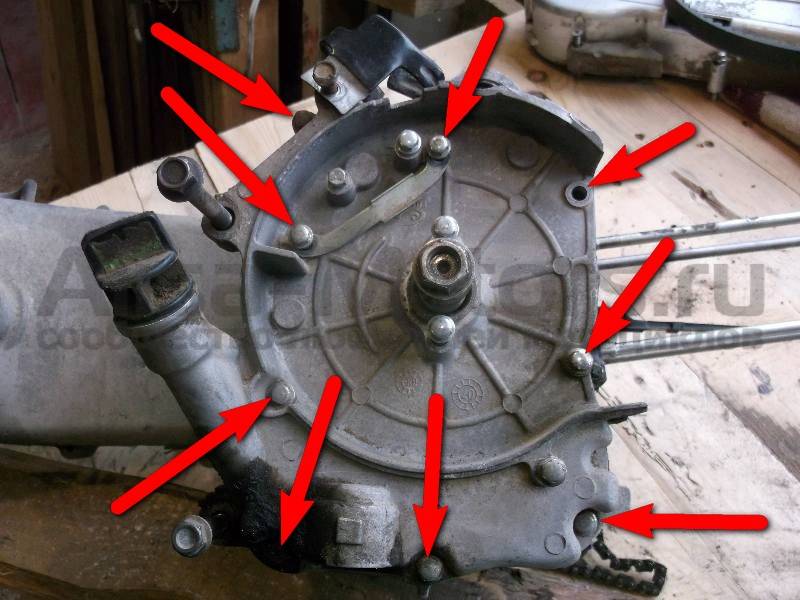

Уровень сложности конструкции двигателя скутера позволяет выполнить снятие коленвала самостоятельно в условиях гаража либо небольшой мастерской. Главным требованием к организации рабочего места для демонтажа коленчатого вала является наличие чистого верстака необходимых размеров.

Почему же ваш скутер может потребовать переборки коленвала? Существуют следующие причины, требующие снятия коленвала с двигателя:

Замена коленвала вследствие неудовлетворительно качества изготовления оригинальной детали. Данная причина имеет место на недорогих изделиях китайского производства.
Замена подшипников и масляных уплотнений. Качество и срок службы подшипников напрямую зависит от ценовой категории скутера. Недорогие модели отличаются применением в конструкции комплектующих невысокого качества, в результате чего может потребоваться их замена.
Высокий уровень вибраций, требующий проведения балансировки.

Взаимозаменяемость запчастей скутеров

Рано или поздно двухколесная техника начинает капризничать и какая-нибудь деталь выходит из строя, вследствие чего встает вопрос о ее замене. И тут у нас возникает три варианта:

Купить оригинальную деталь и забыть о проблемах на долго
Приобрести неоригинальную китайскую копию того или иного узла дешевле
Подобрать взаимозаменяемую деталь из транспортного средства другой марки или типа

Уникальную мотозапчасть не всегда можно просто приобрести, в особенности если проживаешь далеко от великого города или марка скутера не распространенная и, следовательно, с запасными частями возникают трудности. Не все могут позволить себе выложить кучку баксов за оригинальный сальник, подшипник, сайлентблок и тому подобное, отчего приходиться отыскивать замену из взаимозаменяемых деталей.

Взаимозаменяемость сальников

В определенных мотороллерах на коленвале со стороны вариатора стоят уплотнители типоразмером 31X20 или же 31X19. Подобный сальник стоит в отдельных двигателях лодок так же коленвале. Например, на одном из скутеров он работает уже практически год и продолжает трудиться. А купить его можно всего за $0,3 … 0,4.

Взаимозаменяемость подшипников

К примеру на Honda Sky стоят опоры 6004. Можно подобрать отечественные тех же габаритов и трудится они будут точно подольше китайских. Цена двух подшипников $0,9 … 1. На множествах моделей Honda смонтирован подшипник не обладающий отечественными аналогами. Их толщина поменьше на пару миллиметров. В таком случае хорошо бы приобрести оригинальные, хотя и позволено постараться сточить отечественный до подходящих размеров. На Suzuki Sepia и Adress и подобных все подшипники коленвала имеют аналог среди наших изготовителей.

Если розсыпался подшипник верхней головки шатуна и найти что-то подобное не удается, временно можно поставить простую бронзовую втулку (потом она так и может остаться, если с временем видимой разницы не будет замечено). Втулка можно подобрать на рынке «у дедов». Назначена она для совковых мопедов как переходная, для установки поршня с пальцем на 10 — на коленвал под палец на 12. Цена ей копейки, а подходит безупречно. Но все-же предпочтительно отыскать родной подшипник.

Поршневые кольца

Эти детали подобрать сложнее. В многочисленных мотороллерах они со скосом на верхней плоскости для повышения компрессии. Подобный уклон и в поршне двигателя. Но в случае если скоса нет, разрешено приобрести кольца от мопеда Симпсон, они чаще есть в продаже чем на скутеры. Цена на самые дорогие $1,5. Если высота кольца больше, необходимо незначительно сточить его.

Это можно совершить наждачной бумагой, прибитой к куску фанеры или дощечки. На бумагу положить кольцо, прижать фрагментом жесткой резины и кольцевыми движениями стачивать до подходящих размеров. Если не жаль поршень, или если он уже практически мертвый, можно проточить аккуратно канавки под годящиеся кольца и запрессовать новые штифты.

Штопорные кольца, которые заботливо защищают палец от выпадения в цилиндр подходят от советских мопедов.

Цилиндр скутера

Если не получится найти ремонтный поршень, а выработка в цилиндре уже крупная, можно попытаться нахромировать цилиндр. В некоторых случаях можно его нахромировать еще и под старый б/у поршень и ездить еще долго. Только надо найти специалистов, которые хорошо могут нахромировать. При удачном хромировании никакого осыпания хрома и перегревов не будет замечено. Минус — очень долго притираются детали WGU (цилиндро-поршневой группы).

Карбюратор

Этот узел лучше найти оригинальный. Хотя в некоторых случаях взамен него может быть установлен карбюратор с отечественного мопеда Карпаты. Тут надо экспериментировать.

Электрооборудование

Если Вы занимаетесь радиоэлектроникой, не особо трудно будет спаять ту или иную коробочку (кроме коммутатора, естественно), или подобрать реле. Катушка зажигания подходит от наших мопедов с электронным зажиганием, с соответствующим напряжением.

Сцепление

Накладки сцепления можно приклеить обычным эпоксидным клеем. Старая удаляется, а новую можно выбрать от отечественного авто толщиной 4-5 миллиметров. Правильнее накренить ее сверлом на глубину 1-2 мм по всей плоскости (со стороны приклеивания) и совершить тоже самое на самой колодке. Подобным образом клеенные накладки будут держатся годы и износа практически не будет. Так же можно отреставрировать и тормозные колодки.

Важные особенности

Обычно просто установить коленвал в блок обратно не получается, для этого нужно

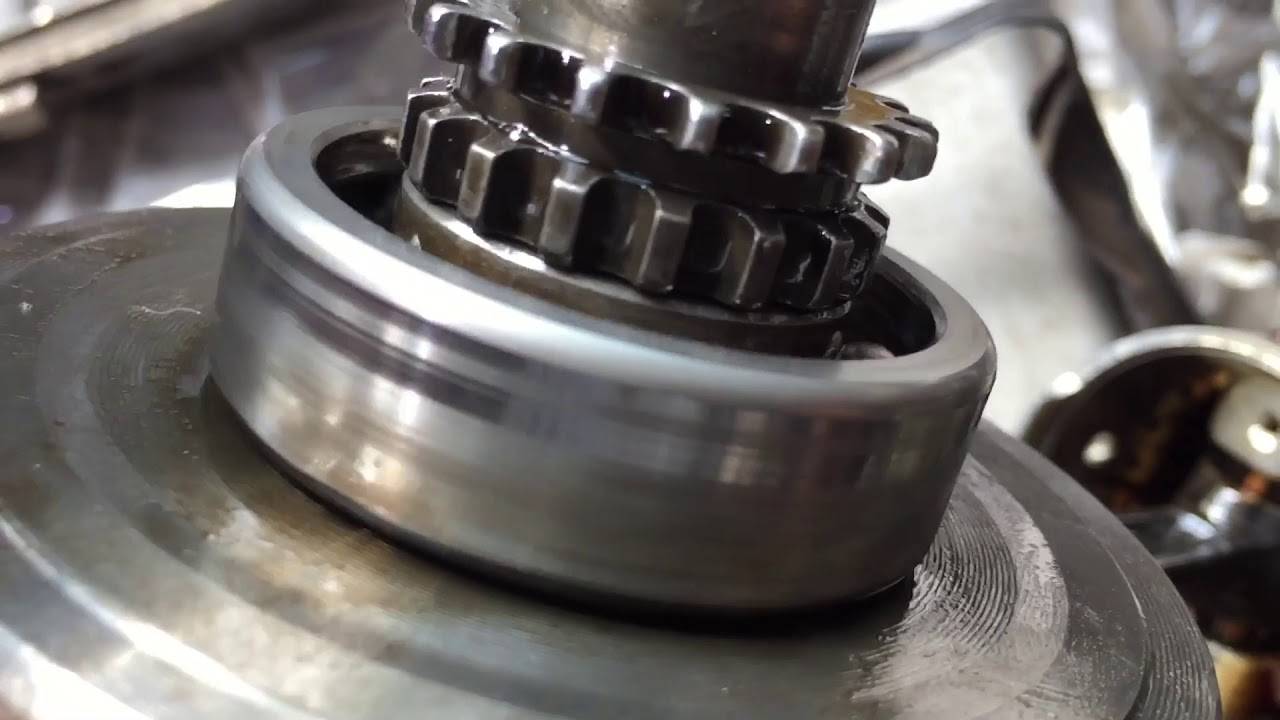

знать несколько хитростей. Подшипники должны ставиться с большим трудом, и чтобы упростить работу, место посадки разогревают строительным феном. Температурное расширение поможет завершить работу намного быстрее. Когда коленвал поставлен в первую часть блока, место соединения предварительно обрабатывают герметиком. Тем же образом нагревается место второго подшипника, после чего соединяются половинки блока. Обе части должны быть приближены ровно, без отклонений и лишних перекосов.

Любой ремонт с разбором двигателя сравним с хирургическим вмешательством, поэтому все работы проводятся крайне аккуратно. Перед работой мотор промывается, с него сливается масло. Все операции по ремонту должны проводиться исключительно на чистом верстаке. Самостоятельный разбор скутера в первый раз лучше проводить под руководством более опытного мастера, это позволит избежать неприятных ошибок.

Замена сальника коленвала на скутере

Замена сальника со стороны вариатора.

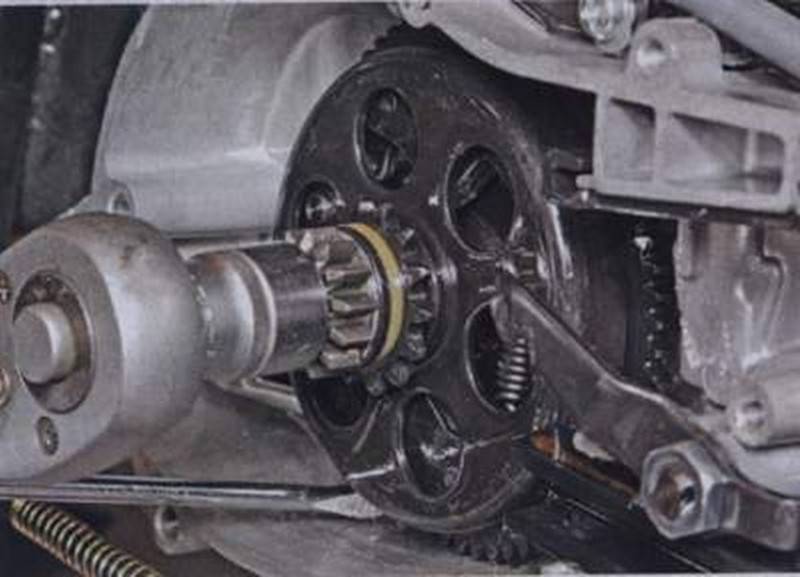

Часто сальник коленвала подтекает именно со стороны вариатора. Чтоб заменить его, снимаем крышку вариатора, откручиваем болт крепления , снимаем вариатор. На некоторых моделях сальник прикрыт дополнительной металлической крышкой, которая крепится тремя болтами.

Чтоб извлечь сальник, вам потребуется жесткая, но тонкая проволока, из которой следует сделать что-то на подобие крючка.
Затем просунуть завернутую сторону проволоки боком, и уже внутри повернуть.
Резким движением дернуть на себя. Он может сразу не поддаться, тогда попробуйте сделать два крючка и дергать их поочередно.

После снятия, протрите посадочное место досуха и установите новый сальник. Следите за маркировками, проверяйте размер штангенциркулем перед установкой.

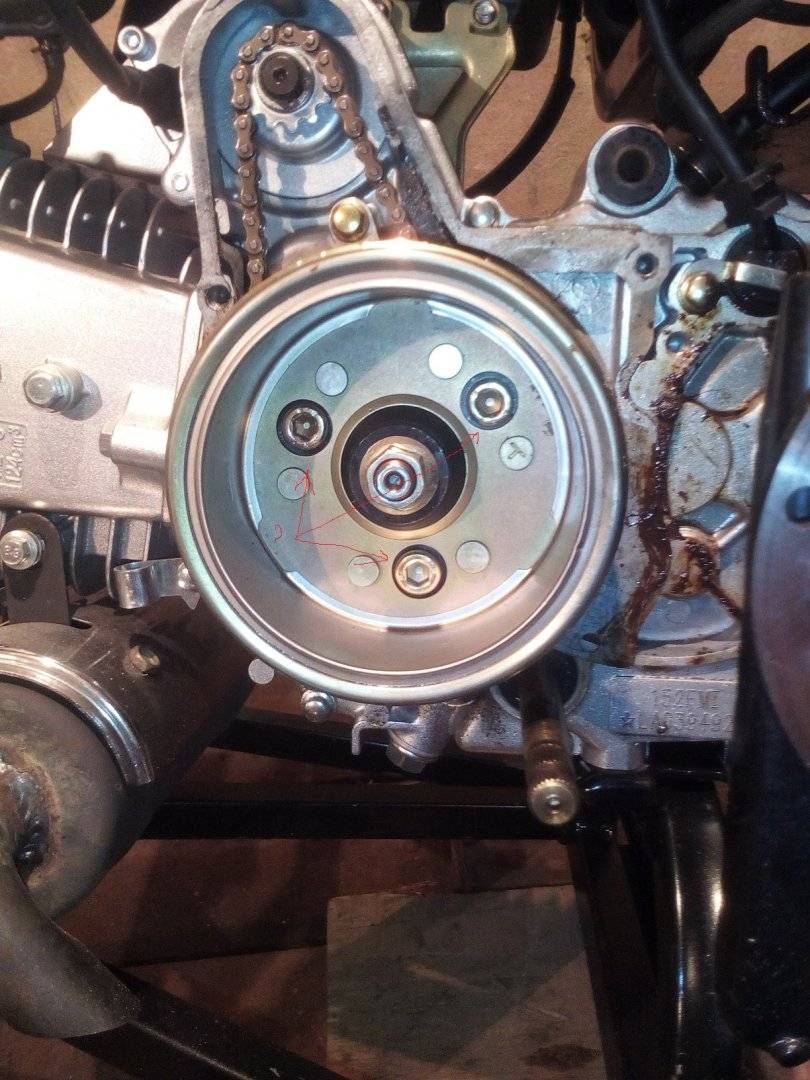

Замена сальника со стороны генератора.

Чтоб заменить сальник со стороны генератора, вам потребуется специальный съемник ротора генератора. Без него пытаться снять генератор не советую. Были случаи повреждения обмотки, и выхода генератора из строя.

Вы также можете ознакомиться с другими статьями на тему:

Коренной подшипник коленвала – конструкция

Одна из главных частей коленвала, как бы это странно ни звучало, это подшипник. Он представляет собой сборочный узел, и, соответственно, является основной частью опоры. Также он выполняет одну из таких главных функций, как вращение. Подшипники воспринимают на себя всю нагрузку и передают её дальше по подвижному узлу коленвала. Они бывают разных видов, все зависит от специфики употребления подшипника. В данный момент мы разбираем автомобильный вариант, поэтому они бывают двух видов – качения и скольжения.

Как правило, автомобильный вариант имеет вид кольца, по всему периметру которого расположены желоба, или, как их называют в простонародье, дорожки качения. Именно по ним во время работы происходит качение тела. Если же разобрать принцип работы подшипника скольжения, то в нем трение происходит во время скольжения поверхностей. Внешне он выглядит как гладкий корпус с цилиндрическим отверстием.

Качество сальников и факторы, влияющие на срок их службы

Безусловно, срок службы сальника напрямую зависит от качества изготовления и материалов, применяемых при изготовлении. Например, качество сальников большинства современных китайских скутеров намного хуже аналогичного от европейских и японских производителей, что и не мудрено, ведь погоня за бюджетностью вносит свою лепту.

Еще один немаловажный фактор, который напрямую влияет на срок службы сальника – правильность установки. К этому процессу нужно подойти со всей ответственностью, ведь после неправильной установки сальника можно ожидать скорый выход его из строя даже после непродолжительной эксплуатации. Бывали случаи, когда это происходило уже через 50-100 километров пробега.

Важные особенности

Обычно просто установить коленвал в блок обратно не получается, для этого нужно

знать несколько хитростей. Подшипники должны ставиться с большим трудом, и чтобы упростить работу, место посадки разогревают строительным феном. Температурное расширение поможет завершить работу намного быстрее. Когда коленвал поставлен в первую часть блока, место соединения предварительно обрабатывают герметиком. Тем же образом нагревается место второго подшипника, после чего соединяются половинки блока. Обе части должны быть приближены ровно, без отклонений и лишних перекосов.

Любой ремонт с разбором двигателя сравним с хирургическим вмешательством, поэтому все работы проводятся крайне аккуратно. Перед работой мотор промывается, с него сливается масло. Все операции по ремонту должны проводиться исключительно на чистом верстаке. Самостоятельный разбор скутера в первый раз лучше проводить под руководством более опытного мастера, это позволит избежать неприятных ошибок.

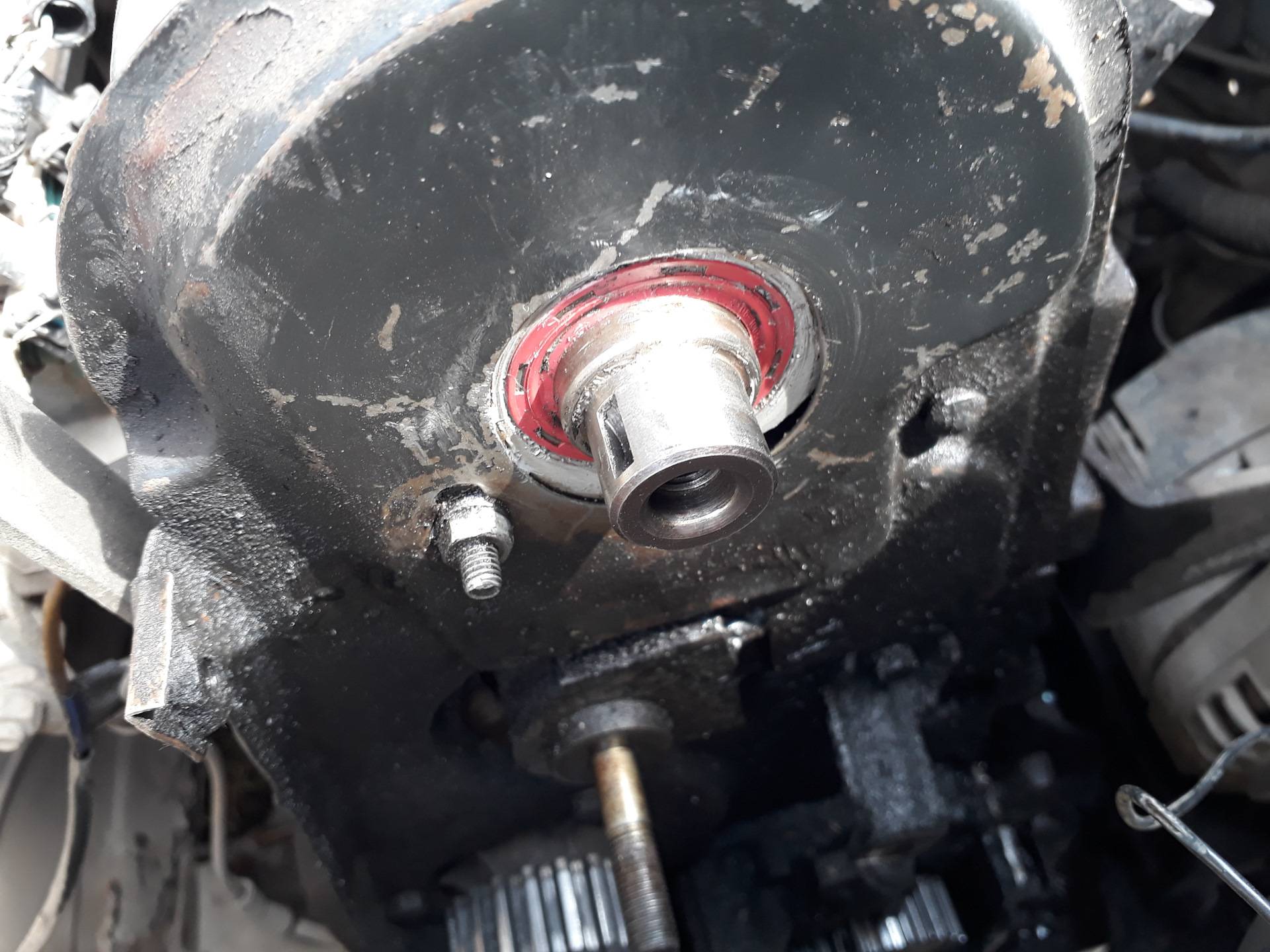

Демонтаж старого изделия

Установку уплотнительного кольца нужно начинать с демонтажа старого

Внимание! Запомните положение изделия – это пригодится при установке нового. Проводить работу можно в гараже, имея даже небольшой набор инструментов

Старый сальник удаляется навсегда, поэтому важно лишь не повредить посадочное место и находящиеся рядом детали

Для этого зачастую приходится извлекать рабочую деталь, подшипники и прочие составляющие

Старый сальник удаляется навсегда, поэтому важно лишь не повредить посадочное место и находящиеся рядом детали. Для этого зачастую приходится извлекать рабочую деталь, подшипники и прочие составляющие. Если демонтаж самого цилиндра невозможен, придется работать «как есть»

В этом случае нужно проявить особую бдительность, так как риск повреждения устройства существенно повышается. Это может привести к поступлению в рабочее пространство воды, грязи и прочих нежелательных компонентов. Следовательно, узел будет подвержен ускоренному износу, и ни смазка, ни качественный сальник не спасут положение

Если демонтаж самого цилиндра невозможен, придется работать «как есть». В этом случае нужно проявить особую бдительность, так как риск повреждения устройства существенно повышается. Это может привести к поступлению в рабочее пространство воды, грязи и прочих нежелательных компонентов. Следовательно, узел будет подвержен ускоренному износу, и ни смазка, ни качественный сальник не спасут положение.

Особенности эксплуатации изделий

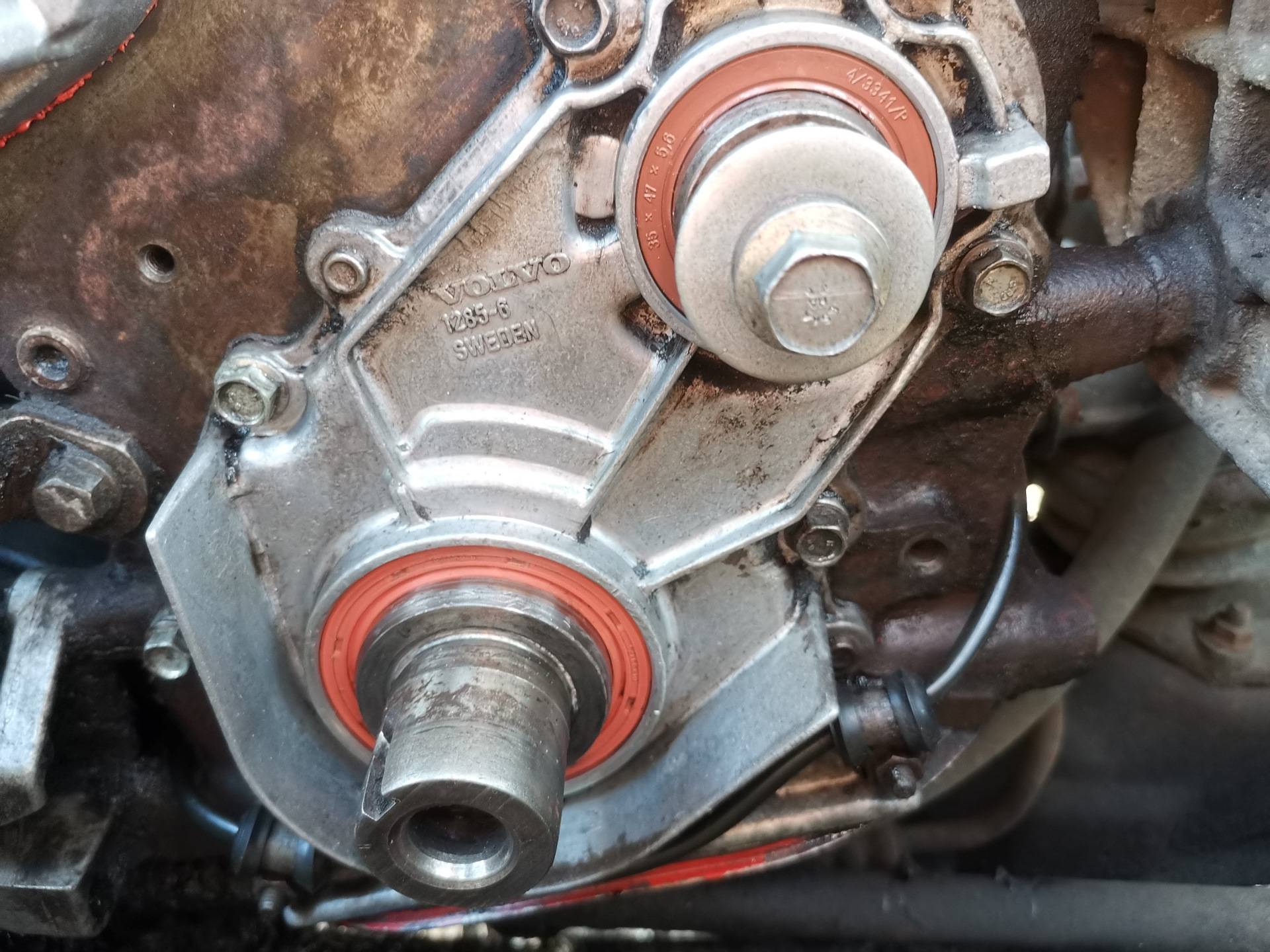

Сальник противодействует вытеканию масла из механизма, а также попаданию в него воды, грязи и пыли. Чаще всего он имеет вид кольца с внутренней губой (A) и внешней оболочкой (B), внутри которого зачастую присутствует стальной каркас (C). Он влияет на стойкость, жесткость и долговечность эксплуатации всего механизма.

Чем ниже качество материалов, используемых для изготовления колец, тем короче их срок службы. Из-за этого во многих китайских моделях скутеров приходится довольно часто менять заводские сальники .

Однако, не только материал имеет влияние на длительность эксплуатации. Большое значение отведено правильности установки. Если при монтаже были допущены ошибки, это может существенно сказаться на продолжительности использования изделия. Известны случаи, когда некорректная установка приводила к выходу из строя кольца уже через 100 км.

Особенности эксплуатации изделий

Сальник противодействует вытеканию масла из механизма, а также попаданию в него воды, грязи и пыли. Чаще всего он имеет вид кольца, внутри которого зачастую присутствует стальной каркас. Он влияет на стойкость, жесткость и долговечность эксплуатации всего механизма.

Чем ниже качество материалов, используемых для изготовления колец, тем короче их срок службы. Из-за этого во многих китайских моделях скутеров приходится довольно часто менять заводские сальники.

Однако, не только материал имеет влияние на длительность эксплуатации. Большое значение отведено правильности установки. Если при монтаже были допущены ошибки, это может существенно сказаться на продолжительности использования изделия. Известны случаи, когда некорректная установка приводила к выходу из строя кольца уже через 100 км.

ОБЩИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИИ САЛЬНИКОВОГО УЗЛА.

1.1. При уплотнении сальниковых камер насосов с помощью плетеной сальниковой набивки шероховатость поверхности должна отвечать следующим требованиям (Рис. 1).

Вал/защитная втулка вала насоса R_a ≤ 0,16 мкм;

Внутренняя поверхность сальниковой камеры R_a ≤ 3,2 мкм.

1.2. В насосе должны устанавливаться 5-7 колец. На основании особых условий эксплуатации может быть установлено более высокое число колец. Тогда каждое кольцо должно быть уплотнено отдельно.

1.3. Поверхности грундбуксы, подсальникового кольца, не должны иметь сколов и фасок. Острые кромки притупить, но не закруглять.

1.4. Для исключения потери герметичности сальникового уплотнения не рекомендуется применение грундбуксы и подсальникового кольца со скошенными торцами (15°).

1.5. Схема уплотнительного узла отображена на Рис. 1.

1.6. При наличии скосов, фасок и зазоров свыше требуемых рекомендуется установка крайних колец из углеродной набивки НУ-201 (УНФ).

Инструкция по ремонту двигателя 4 тактного скутера своими руками

Снимаем двигатель со скутера. Устанавливаем скутер максимально устойчиво. Снимаем багажник. Отсоединяем все провода от двигателя и трос газа от карбюратора. Снимаем бензошланг и вакуумный фильтр. Отсоединяем задний амортизатор. После того, как двигатель отделили от рамы, откручиваем гайку на оси крепления и удаляет ось. После извлечения двигатель желательно помыть.
Снятие головки цилиндра. Необходимо производить для очистки камеры от нагара. Для того, чтобы снять головку, необходимо предварительно отсоединить все «лишние» детали. Затем откручивается болт натяжителя цепи и стопорные болты. Затем поворачиваем маховик, пока обозначение Т не совпадет с аналогичным на корпусе двигателя. Откручиваем болты, на которых крепится цилиндр и снимаем цепь, а затем и саму головку цилиндра.
Регулирование зазоров клапанов необходимо производить, если появился металлический стук. Принцип действия следующий: снимается крышка клапанного механизма. Метку на маховике соотносим с меткой на корпусе двигателя. Замеряем зазор между регулировачным винтом и стержнем клапана. При увеличении или уменьшении зазора производим регулирование путем вращения винта.

Как показывает практика, капитальный ремонт двигателя лучше доверить профессионалам, поскольку возникает множество нюансов, на которые обычный водитель не обращает внимания, но которые в дальнейшем могут создать еще большие проблемы и тогда потребуется более дорогостоящий ремонт. Видео о ремонте 4 тактного скутера познакомит с основными аспектами ремонта.

Замена сальника со стороны вариатора

Часто сальник коленвала подтекает именно со стороны вариатора. Чтоб заменить его, снимаем крышку вариатора, откручиваем болт крепления , снимаем вариатор. На некоторых моделях сальник прикрыт дополнительной металлической крышкой, которая крепится тремя болтами.

Чтоб извлечь сальник, вам потребуется жесткая, но тонкая проволока, из которой следует сделать что-то на подобие крючка.
Затем просунуть завернутую сторону проволоки боком, и уже внутри повернуть.
Резким движением дернуть на себя. Он может сразу не поддаться, тогда попробуйте сделать два крючка и дергать их поочередно.

После снятия, протрите посадочное место досуха и установите новый сальник. Следите за маркировками, проверяйте размер штангенциркулем перед установкой.

Как установить сальник свечного колодца. Где верх, где низ))

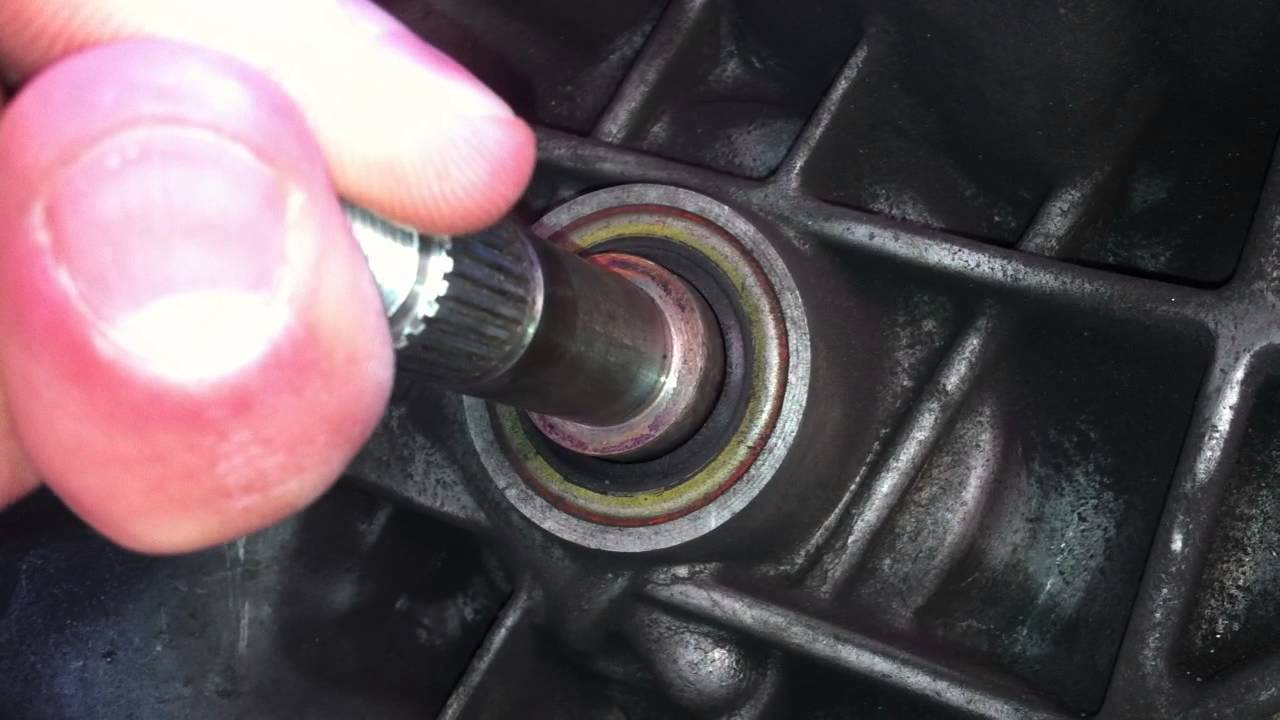

Имеем сальник: web-страница Мне кажется, что та сторона, что обращена в нашу сторону на фотографии, должна быть повернута в сторону свечного колодца. Однако когда я снимал старые сальники эта сторона была направлена в сторону катушки. Помогите советом.
