Сборка лодки
Материалом для изготовления лодки, как отмечалось выше, является фанера. При этом желательно приобрести влагостойкие листы. В этом случае ваше изделие гарантировано будет использоваться на протяжении многих лет без необходимости частого ремонта. Дно лучше изготовить из 12-миллиметрового материала, а на борта можно приобрести 10- или даже 8-милиметровый.
Из купленных листов, предварительно изготовив выкройки, например, на листах обоев, следует с помощью электролобзика выпилить детали лодки. К сожалению, промышленность не выпускает листы длиной 5 метров, поэтому возникает необходимость склеивания дна и бортов из двух деталей. Для этого лучше всего применять клей ЭДП, так как он имеет максимальную влагостойкость, в отличие от водорастворимого ПВА. Склеивать можно, используя с одной или двух сторон накладки в виде полос из фанеры толщиной не менее 10 сантиметров.
Кроме этого необходимо склеить из прочных березовых брусков внутренние ребра жесткости расположенные под необходимыми углами согласно чертежей, изображенных выше. Некоторые варианты предполагают монтаж сплошных седельных банок, склеенных из двух боковых деталей и плоской скамьи. Это значительно снижает внутреннее пространство судна, но увеличивает его плавучесть даже в перевернутом виде, так как в герметично склеенных банках сохраняется воздух.
Многие начинающие судостроители встают перед проблемой соединения фанерных деталей, расположенных под различными углами. При этом существует способ, который называют «сшей и склей». Он предполагает соединение деталей стальной проволокой или прочной нитью, например, капроновой через предварительно просверленные в крепежных кромках деталей отверстия, диаметром 2-3 миллиметра, отстоящие от края не боле чем на 5 миллиметров. После «сшивки» корпуса все места стыковки дополнительно проклеиваются стеклотканью, пропитанной клеем ЭДП или эпоксидной смолой. Проклеивать лучше как внутри лодки, так и снаружи. Это позволит получить максимально прочное соединение.
Сборку корпуса лучше начинать с боковых частей – бортов, носа и кормы. Просверлите отверстия по указанным выше параметрам с равным шагом и стяните корпус нитью или проволокой. Проконтролируйте взаимное расположение элементов, закрепите с помощью саморезов с клеем борта к ребрам жесткости, и проклейте стеклотканью все швы, тщательно выгоняя из под нее воздушные пузыри. Оставьте корпус до полного высыхания клея.
По той же технологии присоедините к боковым частям корпуса дно.
Вдоль бортов по верхней их кромке приклейте так называемый причальный брус, предназначенный для защиты корпуса вашей деревянной лодки от повреждений при швартовании к причалам или бортам других судов.
Обязательным элементом лодки, обеспечивающим безопасное вхождение в поворот, особенно при движении с мотором, а так же боковую устойчивость судна является киль. Он крепится к дну и должен располагаться вдоль его средней линии.
Центральный киль лучше изготовить наборным, склеенным из нескольких тонких реек.
Придать деревянной лодке большую прочность помогут дополнительные вклейки в носовой
и кормовой частях.

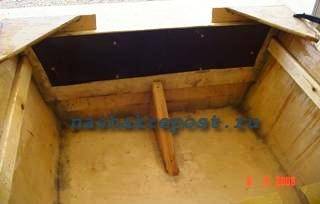

Кроме этого лучше дополнительно усилить и транец – часть кормы, на которую крепится лодочный мотор.

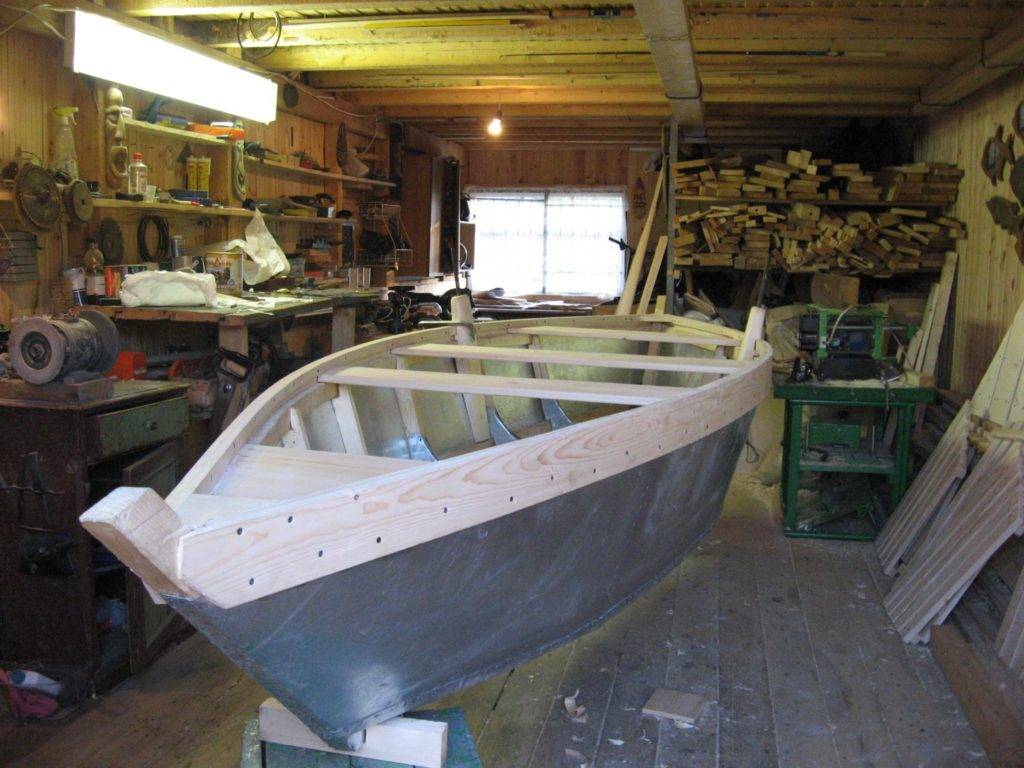

После того, как все основные и дополнительные детали лодки будут закреплены на предназначенных для них местах, можно приступать к испытаниям изделия. Перевезите лодку к ближайшему водоему, спустите ее на воду и проконтролируйте отсутствие течей, а так же грузоподъемность. Отмеченные недостатки маркируются и ликвидируются.
Окончательный внешний вид изделию придаем окрашиванием масляными красками в несколько слоев.
Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации – нам интересно ваше мнение 🙂
Статьи, которые Вам будут интересны:
Специфика создания деревянного судна
Чтобы сделать лодку из этого материла, необходимо учитывать следующие рабочие моменты:
Умение работать с древесиной и деревянными элементами — главная особенность, учесть которую надо перед началом изготовления судна. Человек должен понимать, какие пиломатериалы лучше выбрать для создания лодки. Рекомендуется изучить различные справочники и инструкции перед началом работ, чтобы конечный результат был без дефектов.
Необходимо найти подходящие чертежи и схемы деревянной лодки
Своими руками можно сделать эти документы, поскольку существует множество специализированных компьютерных программ для этих целей.
Важно знать: понадобится не только древесина, но и иные стройматериалы, с помощью которых конструкцию лодки можно будет скрепить и обезопасить от проникновения воды.
Специалисты могут изготовить деревянное судно за 10 рабочих дней. Необходимо учитывать, сколько свободного времени будет доступно для проведения этих работ
К тому же надо найти свободное место, на котором впоследствии будет собираться плавучее средство.
Перед началом работ следует приобрести требуемые инструменты и материалы, список которых будет представлен ниже.
Это ключевые особенности, на которые стоит обратить внимание, однако во время работы могут появиться и другие специфические моменты. Чтобы иметь визуальное представление о конструкции, ниже приведен чертеж деревянной лодки
Обшивка днища деревянной лодки своими руками
После прочного соединения всех элементов каркаса лодки в одну прочную, жесткую конструкцию наступает время крепить внешнюю обшивку корпуса. Материалом для нее может стать как толстая водостойкая фанера, так и доски, соединенные вгладь или внакрой (клинкерная обшивка). Чаще всего народные мастера применяют фанеру, ведь работа с обшивочными досками требует не только хороших практических навыков, но и специальных инструментов.
Для начала нужно вырезать из толстой влагостойкой фанеры лист днищевой обшивки. Делать это нужно, сняв размеры с чертежа и ориентируясь на ширину нижней части шпангоутов, которая уменьшается от средней части корпуса к носу и корме. Предварительно рекомендуется сделать картонный шаблон-выкройку «по месту», который покажет фактическое расположение линий шпангоутов. Шаблон накладывается на лист фанеры, после чего шилом отмечаются места будущих сквозных отверстий для крепления болтов.
Дрелью просверливаются отверстия в днище и нижних частях шпангоутов, затем лист днища прикладывается к перевернутому вверх килем каркасу. После этого днище крепится двумя-тремя сквозными болтами, туго затянутыми на гайки. Под последние обязательно следует продевать широкие в диаметре шайбы – чем шире, тем лучше. Места фиксации пропитываются эпоксидным клеем.
Обшивка днища лодки готова. Построить своими руками лодку вполне реально!

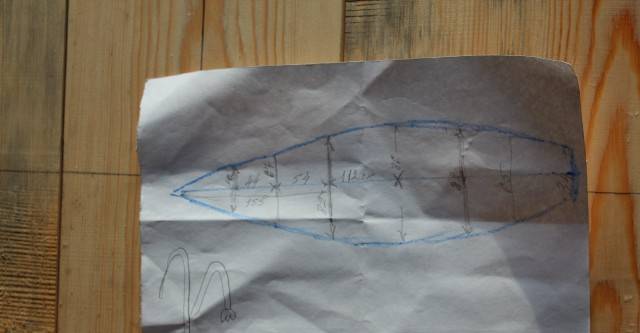

Составление чертежа
Составление чертежа фактически самый главный этап постройки судна. В отдельных случаях рекомендуется использовать чертежи, выкладываемые на сайтах и находящиеся в открытом доступе. Но и здесь необходимо проявлять максимальную внимательность и представлять все этапы роботы и составные элементы судна.
Масштабный чертеж рекомендуется строить на миллиметровой бумаге, такое построение позволит просчитать все детали корпуса.
Этап построения общего эскиза чертежа можно представить следующим алгоритмом:
- проводится осевая или диаметральная плоскость, это линия, делящая корпус по длине на две равные части. Поскольку лодка имеет симметричное изображение, то чертеж требует идеальной подгонки всех элементов.
- диаметральная плоскость (ДП) делится на одинаковые отрезки, это будут места расположения шпангоутов;
- вычерчивается вертикальная проекция лодки и проекция вид сверху;
- по поперечным линиям вычерчиваются планы шпангоутов;
- проверяется согласованность расположения и масштабы всех элементов.
- Составленный эскиз шпангоутов вычерчивается в масштабе 1:1, чертеж вычерчивать в таком масштабе рекомендуется на жесткой бумаге или картоне, делается это для облегчения переноса на фанеру или дерево.
- Плавность изгибов рекомендуется производить по отмеченным точкам с помощью металлической линейки, от борта к килю.
Полученный чертеж после складывается по диаметральной плоскости и проверяется на симметричность. Обе стороны должны идеально повторять контуры друг друга.
Как переносить изображение с шаблонов на дерево
После проверки симметричности всех деталей они переносятся на картон. Такой картонный шаблон необходим для облегчения изготовления элементов из дерева. Шаблоны переносятся на дерево с точным соблюдением контуров, при этом не допускается добавление дополнительных припусков и увеличение размеров.
При переносе шаблонов на доски нужно соблюдать порядок расположения волокон, чтобы они как можно меньше шли поперек.
Единственным исключением может быть увеличение размеров футоксов, их можно делать длиннее, поскольку они впоследствии будут сверху обрезаться.
Окончательная заделка стыков листов днищевой и бортовой обшивок
После того как клей просох, нужно будет проложить по внутренней стороне стыка листов бортовой и днищевой обшивок две парусиновые полосы, тщательно пропитанные эпоксидным клеем. С внешней стороны шов нужно усилить мелкой паклей, забитой широкой плоской отверткой между гранями обшивочных листов
Перед этим важно не забыть промазать внутренность шва эпоксидным клеем и уже потом быстро протолкнуть туда уплотнительный материал
Когда все соединительные швы тщательно просохнут, можно приступать к грунтовке поверхностей. Она выполняется кистью и шпателем. Перед операцией корпус нужно перевернуть килем вверх. Выступающие головки шурупов и болтов, стыки обшивочных листов и другие выступающие элементы конструкции тщательно промазываются двумя-тремя слоями грунтовки. Оптимальным вариантом грунтовки станет разогретая до кипения олифа. Несколько слоев обеспечат должное качество покрытия. Два-три слоя краски обеспечат хорошее качество покрытия внешней поверхности корпуса и помогут сделать деревянную лодку более долговечной.

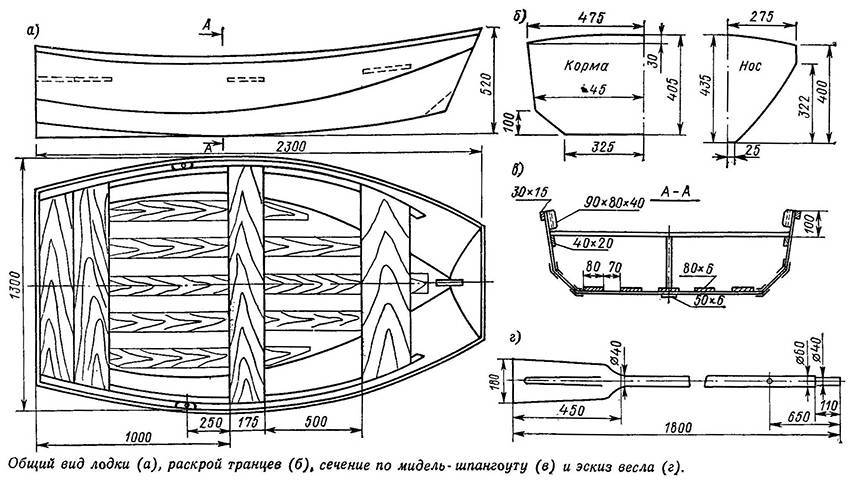

Чертежи лодки и перенос их на материал
Строительство модели из фанерных листов начинается с грамотно оформленных чертежей. Новичкам можно воспользоваться подсказками всемирной паутины, либо приобрести чертежи в магазине. Чертежи, составленные профессиональными конструкторами на чертежной бумаге, дают возможность подробно изучить все углы конструкции.
Чертеж в реальный размер модели можно отобразить следующим образом:
- по центру листа проводится линия, разделяющая чертеж лодки из фанеры на две равные части. Непременным условием составляет симметричность сторон;
- начерченная линия условно разделяется на четыре равных отрезка для установки шпангоутов;
- графически отображается вертикальное изображение и вид модели сверху;
- по нанесенным диаметральным линиям вырисовывают формы шпангоутов;
- для контроля точности чертежа сверяются основные параметры всех фракций в заданном масштабе;
- на плотной бумаге вырисовывается в масштабе 1:1 форма шпангоутов;
- пользуясь лекалами и длинной линейкой, прорисовывают гибкие линии модели;
- составленный набросок складывают вдоль горизонтальной линии и сверяют на точность начерченных деталей. Обе части рисунка должны быть идентичны друг другу.
Чертеж перемещают на картон после детальной сверки
Жесткая бумага облегчает процесс перенесения на фанеру чертежа. Изображение переносится на фанеру с учетом всех соблюдаемых масштабов, в соответствии с тем, как оно нарисовано. Увеличение или уменьшение размеров категорически недопустимо. Важно при копировании зарисовок на фанеру принимать во внимание направление волокон древесины. На этом этапе это зависит от конструкции элементов модели, так как слои фанеры расположены таким образом, что волокна каждого последующего слоя располагаются перпендикулярно предыдущего слоя
Ликтрос
Это элемент лодки, благодаря которому крепятся банки (сидушки). Такое крепление позволяет передвигать сидения даже во время движения, что придает определенные удобства. Плюс ликтрос дает возможность установки различных дополнительных блоков, будь то эхолот, держатели для удилищ и т.д. Так что ликтрос – вещь нужная и функциональная. А вот банка сама по себе, как сиденье, не особо удобна – нет поддержки спины. Можно, конечно, взять лодочное кресло и закрепить его на банку, но тут же возникает проблема недостаточной жесткости, и кресло сильно отклоняется назад, особенно в начальной фазе движения лодки. Решением такого вопроса может быть установка специального лодочного крепления на пол, но тогда теряется мобильность передвижения кресла, и появляется довольно громоздкий, неразборный постамент.
У банки помимо постамента есть еще как минимум две альтернативы. В одном случае делается блок крепления лодочного сидения таковым, чтобы одной стороной он крепился на ликтрос, а другой упирался на днище лодки. Такое решение дает возможность передвигать кресло по лодке, как для удобства, так и для регулировки развесовки в лодке, улучшая тем самым ходовые характеристики.
Можно вместо ликтроса закрепить сиденья к баллону стационарно, предусмотрев возможность снятия кресла и опрокидывания его на борт. Такое решение в любой момент освобождает место в лодке, что порой позволяет более комфортно вываживать рыбу. Ну а про удобство мягкого кресла на берегу после рыбалки и говорить не стоит. К слову, возможность использования лодочного кресла на берегу имеется в обоих случаях. Комфорт на рыбалке – штука архиважная.
К слову, на своей лодке на ликтросе решено было закрепить «вторую палубу», под которой находится снаряжение. Такое решение позволяет более комфортно выходить на берег, не топчась по снаряжению, а делать это за день приходится весьма часто, в особенности на реках.
Оргвопросы
У читателя наверняка уже назрели вопросы: что, действительно все так просто? Построил – и плавай? С женой, детишками, пассажирами, в море в шторм? В зависимости от обстоятельств вам на лодку с жестким корпусом могут понадобиться след. документы и предметы снабжения:
- Лодка только для себя, малый несудоходный водоем – товарные чеки на использованные материалы на случай, если понадобится доказать, что они не ворованные. Малым считается водоем, в котором удаление от берега возможно не более чем на 500 м, а лодкой только для себя одноместная;
- Лодка для себя, водоем судоходный любого размера – дополнительно свидетельство на право управления маломерным судном (аналог прав на автотранспорт) и свидетельство о его регистрации. То и другое выдается местными органами транспортной (водной) инспекции. На борту лодки должен быть обозначен ее регистрационный номер по установленной форме;
- То, же, что и по пп. 1 и 2, в лодке могут быть бесплатные пассажиры – кроме документов по пп. 1 и 2 еще и спасательный жилет для каждого человека на борту и обязательный минимальный комплект предметов снабжения, см. далее;
- Все то же, но пассажиры или груз платные – дополнительно лицензия на право пассажирских или грузоперевозок по воде;
- Все по пп. 1-4, лодка парусная или парусно-моторная, в т.ч. с комплектным аварийным парусом – вдобавок удостоверение яхтенного рулевого или др. свидетельство на право управления парусным судном;
- Лодка сделана на продажу, не серийная – лицензия на право производства малых плавсредств.
История мелкого деревянного судостроения
История возникновения деревянных лодок насчитывает несколько тысячелетий. Первые деревянные плавсредства представляли собой выдолбленные из стволов деревьев челны. В России их находили с 1878 по 1967 год у берегов Ладожского озера, Десны и Южного Буга. Примитивные лодки представляли собой выдолбленные изнутри дубовые стволы, а их возраст составлял от 2000 до 5000 лет.
Впоследствии человек начал строить из дерева лодку, состоящую из нескольких частей: основы (киля и шпангоутов), поперечных перекладин (банок) и наружной обшивки. С течением времени конструкция неоднократно совершенствовалась и в итоге стала классической для всех современных типов этих небольших судов.
Как делаются самодельные лодки из фанеры?
Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.
Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.
При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.
Инструменты и материалы
Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.
При изготовлении чертежей понадобятся:
- чертежные принадлежности:
- карандаши;
- резинки;
- лекала;
- длинные металлические линейки и большие треугольники;
- рейсшина;
- картон и чертежная бумага;
- клей для бумаги;
- калькулятор;
В процессе постройки будут нужны:
- электрический лобзик;
- молоток;
- топор;
- струбцины (и скорее всего, очень много – как минимум 10 штук);
- кисти, шпатель металлический, шпатели резиновые;
- шуруповерт;
- рубанки ручные или электрорубанок;
- отвертки;
- стамески;
- степлер;
- пилы ручные и электрическая циркулярная пила;
В качестве материалов для изготовления рекомендуется:
- фанера стандартных размеров 1,5м *1,5м;
- доски – сосновые, дубовые:
- ткань для оклейки корпуса;
- шпаклевка для заделывания трещин и стыков листов;
- специальный водонепроницаемый клей;
- олифа натуральная или водоотталкивающая пропитка для дерева;
- краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
- гвозди, шурупы, саморезы;
- металлическая полоса, металл для уключин и креплений;
Параметры будущей лодки
Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:
- общая длинна корпуса от носа до транца 4.5 метра;
- ширина поверху в самом широком месте корпуса – 1,05 метра;
- глубина лодки – 0.4 метра.
Из чего состоит лодка
Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.
Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.
Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.
Полученный таким образом каркас обшивается поверху фанерой.
Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.
Лодки из фанеры под мотор
Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.
Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.
Это интересно: Разборная лодка Романтика
Сборка конструкции
Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик
Важно точно резать по размерам, иначе конструкция не сойдется
Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.
Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.
После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.
Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты. Когда клей высыхает нужно поставить шпангоуты
Потом нужно установить сидения, багажные отсеки и другие элементы
После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором
Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором
Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.
После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.
Покраска состоит из:
- Обезжиривания всех деталей судна;
- Обработки деревянных элементов пропиткой;
- Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
- Грунтовки. Для этого можно использовать кипяченую олифу;
- Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;
