Резиновая лодка
Резина тоже является довольно-таки распространённым материалов в изготовлении самодельных лодок. Лодка из резины славится большой грузоподъёмностью и небольшими затратами бюджета при её изготовлении.
Делать резиновую лодку самому — это очень ответственной дело, ведь одно неосторожное движение и все ваши финансы и усилия уйдут » в молоко»
Поэтому, лучше всего купить уже готовую лодку без каких-либо рисков, благо цена на такие лодки довольно-таки приемлемая, чем потом мучиться при её собственном изготовлении.
Всё же, если вы решили пойти на риск и делать резиновую лодку самому, то ту всё тоже отталкивается в первую очередь от чертежа.
Особенности деревянных «лодочных работ»
К создателям данных лодок есть несколько требований, которые придется учесть. Среди них:
- Умение обращаться с деревом, знание всех нюансов. В это понятие входит оптимальный выбор досок, способность заранее рассчитать будущие максимальные нагрузки на древесину, а также осведомленность о том, как изгибают заготовки.
- Корректный выбор других материалов: кроме древесины понадобятся средства для защиты ее от протечек, от губительного влияния воды, элементы для скрепления всех деталей конструкции.
- Наличие места для сборки. Так как все заготовки и само судно имеют довольно большие габариты, а времени для сборки у новичка уйдет достаточно много, необходимо помещение или участок, надежно защищенный от дождя.
- Необходимость иметь все инструменты для работы с древесиной.
- Как минимум один помощник, он понадобится обязательно.
Это минимальный список того, что необходимо, поэтому в процессе работы могут появиться и другие условия.
Укрепление конструкции
Для обеспечения долговечности и надежности самодельной складной лодки плоскодонки необходимо укрепить ее конструкцию. В процессе использования лодки она может быть подвержена различным воздействиям, таким как удары о камни, силы волнения воды и др. Правильное укрепление позволит избежать разрушения или поломки лодки в этих случаях.
Одним из основных способов укрепления конструкции самодельной лодки плоскодонки является усиление нижней части лодки, где вода оказывает наибольшее давление. Для этого можно использовать дополнительные полосы пластика или металла, которые прикрепляются к основной структуре лодки.
Также рекомендуется использовать крепкие и надежные соединения между различными элементами лодки. Для этого можно использовать болты, винты или сварку
Важно обеспечить хорошую фиксацию каждого элемента, чтобы избежать их разъединения во время использования
Особое внимание нужно уделить усилению стыков лодки. Стыки являются наиболее уязвимыми местами конструкции, поэтому необходимо обеспечить их надежность
Для этого можно использовать специальные стяжки или добавить дополнительные элементы крепления, например, усиленные полосы пластика или металла.
Не забывайте также о правильном укреплении рулевого устройства и привода лодки. Эти элементы должны быть крепкими и надежными, чтобы обеспечить правильное управление и передвижение лодки.
Кроме укрепления основной структуры лодки, рекомендуется также установить дополнительные элементы безопасности, например, плавники или обтекатели. Они помогут улучшить устойчивость и безопасность лодки, особенно при плавании в волнении или на течении.
Итак, укрепление конструкции самодельной складной лодки плоскодонки играет важную роль в обеспечении ее надежного функционирования. Правильное усиление основной структуры, крепкие и надежные соединения, а также использование дополнительных элементов безопасности помогут сделать лодку долговечной и надежной.
Преимущества и недостатки
Если задаться вопросом, какая лодка лучше – килевая или с плоским дном – то у последней можно выделить ряд таких преимуществ, как:
- Устойчивость – благодаря большой площади соприкосновения плавсредства с водой плоскодонная лодка по сравнению с килевым аналогом более устойчива к боковой волне и ветру;
- Высокая проходимость и грузоподъемность – имеющие небольшую осадку такие лодки позволяют перевозить при длине 4 м до 5–6 человек, перемещаясь при этом по мелководным участкам;
На заметку. Установив на плоскодонку подвесной винтовой мотор-болотоход можно перемещаться по заросшим и заиленным заливам, болотам. Конструкция агрегата и материал изготовления его винта позволяет ему измельчать попадающуюся ему на пути траву и не забиваться грязью.
- Небольшой вес – пластиковые и алюминиевые плоскодонки имеют вес значительно меньше, чем у деревянных и некоторых надувных лодок;
- Простота изготовления – сделать плоскодонку своими руками можно имея минимальный набор инструментов и материалов. Стоимость такого плавсредства будет значительно ниже, чем заводской модели.
Основным недостатком такой лодки является низкая, по сравнению с килевыми плавсредствами, маневренность и скорость.
Благодаря небольшой осадке проходимость плоскодонки на мелководных участках водоемах выше, чем у любого катера или килевой лодки
Размеры лодки, ее виды и формы
Поскольку лодками пользовались еще наши предки, в истории сохранились модели, которые и сейчас можно изготовить в домашних условиях. Стандартная фанерная лодка предусмотрена на одного или двух человек с общей массой не более 150 кг. Длина лодки не должна превышать 2,7 м, ширина 1,2 м, а высота бортов на миделе не выше 30 см. масса фанерной лодки около 29 кг.
Наиболее популярные модели лодок, которые вполне возможно изготовить своими руками:
- Скиф, или плоскодонка, прекрасно подходит для плавания в тихих водах. Довольно легкая в строительстве и надежна в эксплуатации. Отличительной чертой стала ее легкость – длинную лодку может спокойно унести человек в одиночку.
- Динги, лодка для плавания в неспокойной воде. Отличается от остальных разновидностей днищем с килем и носовым транец-форшпигелем.
- Русский тузик, каноэ, лодка-фофан. Модели с ободами двойной кривизны, что характерно выпуском моделей только в промышленных условиях. Для изготовления плавсредства собственными силами стоит отдать предпочтение лодке с ободами одинарной кривизны.
- Фанерная лодка. В домашних условиях можно построить лодку вместе с мотором, визуально походящую на катер.
Обработка швов клеем и установка дополнительных элементов
Последующие работы сводятся к небольшому алгоритму:
по краю кормы и транца необходимо высверлить отверстия;
прикрепить транец ко дну;
из двух одинаковых частей необходимо выпилить детали для борта принимая во внимание наклон транца;
по краям бортов и скулы днища следует просверлить отверстия с равным расстоянием в 150 мм; на этапе скручивания деталей стоит учитывать, что борта, установленные на днище, должны быть примотаны скрученными концами наружу. Транец расположен между бортами; прикрепить к готовой конструкции сидения и шпангоут; отступив 300 мм от сидений, выпиливаются проемы под уключины
Это место следует укрепить брусками; после выполненных работ все стыки деталей проклеиваются тремя слоями стекловолокна и смазываются эпоксидным клеем. Перед оклейкой откусываются все наружные скрепки. после полного высыхания клея на стыках швов, вклеивают банку и перегородку; во все пустые отверстия, оставшиеся после временного крепления, эпоксидной смолой вклеивают деревянные нагеля; таким же образом склеивают наружные швы; чтобы уберечь дно от механических повреждений, следует приделать к нему киль и наружные стрингеры.
Процесс изготовления
Условно процесс изготовления содержит следующие этапы:
- перенос чертежа на шаблоны;
- вычерчивание шпангоутов, перенос на дерево;
- выкладка киля;
- установка форштевня;
- крепление шпангоутов;
- закрепление ахтерштевня или транцевой доски (для моторных лодок).
- обшивка днища фанерой;
- обшивка бортов;
- проклейка стыков листов, стрингеров;
- шпаклевка, покраска корпуса.
Корпус лодки
Остов лодки, его корпус собирается из готовых деталей, при этом сам процесс требует аккуратности подгонки всех элементов как в горизонтальной, так и в вертикальной плоскости.
Крепление шпангоутов к килю проводится сначала временно, а после окончательной проверки окончательно с таким расчетом, чтобы во время установки обшивки, когда корпус переворачивается килем вверх, все элементы были надежно закреплены.
Строим внутренний контур футоксов
Жесткость бортов во много зависит от того насколько прочно закреплены они на футоксах, и как сами футоксы могут обеспечивать жесткость конструкции. Конструктивно, шпангоут лодки состоит их трех основных частей – флортимберса и двух футоксов.
Флортимберс – часть шпангоута являющаяся основанием для крепления днища и прикрепляемая к килю судна. Футоксы – это боковые части на которые крепятся борта. Место соединения флортимберса и футоксов делается немного шире, от такого решения выигрывает прочность конструкции. Такое решение необходимо, прежде всего для судов, предназначенных для установки двигателя, чтобы обеспечить запас прочности.
Материал для форштевня
Сложная форма форштевня должна обеспечивать не только отличную форму, но и прочность, ведь нос судна испытывает дополнительные нагрузки при движении. Лучшим материалом для форштевня является дуб, можно использовать и вяз как очень прочную породу дерева.
Наилучшим вариантом может быть элемент имеющий естественный изгиб, но если такового нет, можно использовать и деталь, собранную из нескольких частей, склеенных по продольной оси лодки или поперек. Технология изготовления проста сначала проводится изготовление элемента по форме корпуса, а потом обтачиваются кромки для плотного прилегания бортов.
Делаем киль
Киль в такой модели плавательного средства является самой простой конструкцией – это обычная доска толщиной 25-30 мм, длиной 3,5 метра.
Транец
В различных моделях транец делается для крепления мотора. Транцевая доска или транец собирается из доски толщиной 25 мм, или многослойной фанеры, усиленной сверху бруском. Такое усиление позволяет более прочно зажимать струбцину крепления двигателя.

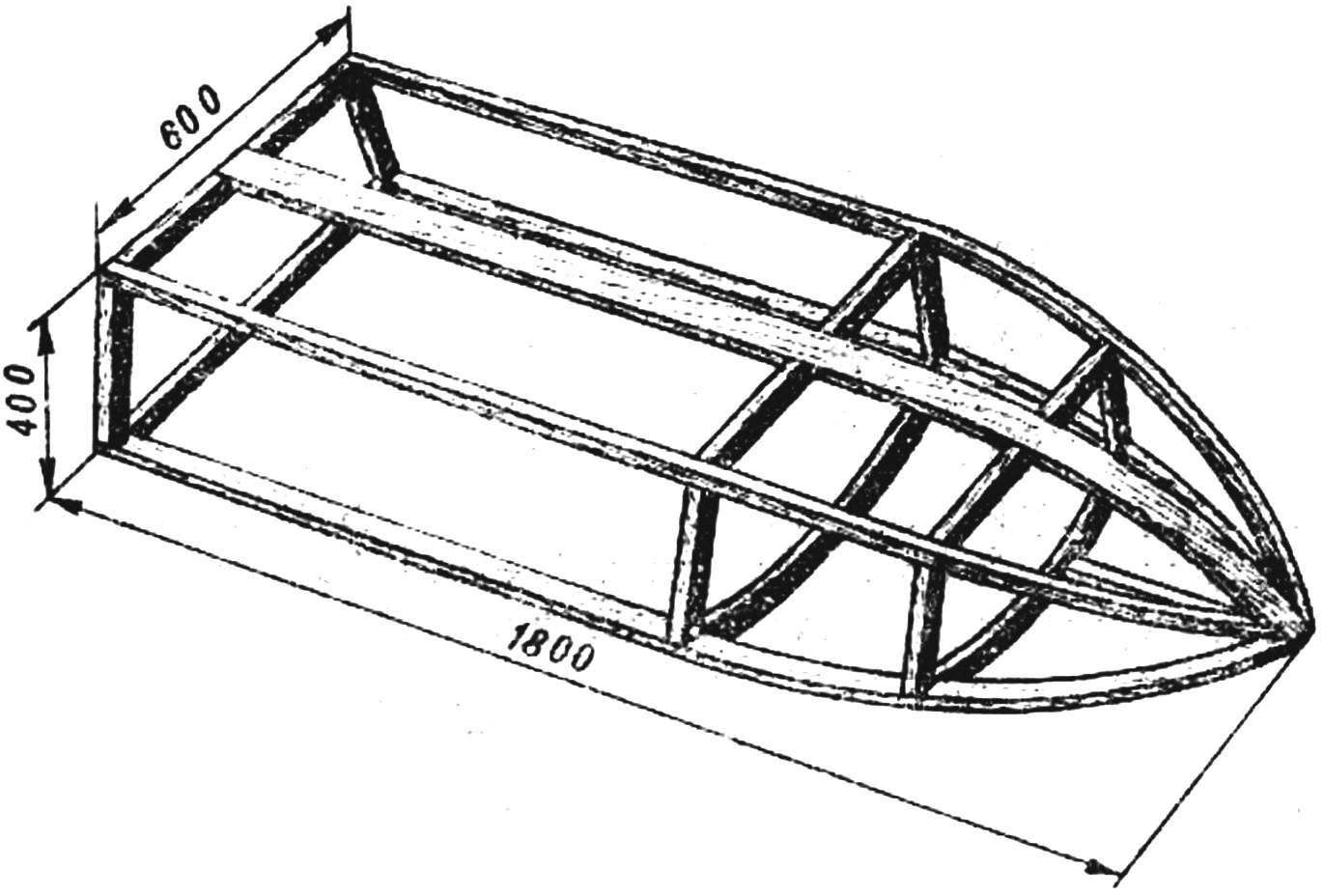

Каркас лодки
Последовательность сборки каркаса:
- выкладка киля;
- установка штевней;
- разметка по килю мест установки шпангоутов;
- установка шпангоутов;
- соединение шпангоутов, штевней и транца бортовыми досками;
- проверка геометрии, окончательное закрепление деталей.
- Места соединения деталей перед креплением рекомендуется обработать водоотталкивающим составом или пропитать олифой.
Обшивка лодки фанерой
По вырезанным шаблонам выпиливаются из листов фанеры детали днища и бортов.
Далее:
- каркас переворачивают вверх килем;
- наружные поверхности киля и шпангоутов зачищают, делают поверхность идеально ровной;
- места соединения киля, шпангоутов, стрингеров промазывают клеем;
- укладывают детали днища, фиксируют с помощью степлера, а далее пробивают гвоздями;
- бортовые элементы сначала примеряют, а потом по аналогии с днищем проклеивают и прибивают гвоздями, с таким условием, чтобы не было зазора между полотном днища и бортов.
- При установке полотен, необходимо следить, чтобы волокна наружного слоя шпона были направлены вдоль корпуса не поперек.
Клеевые работы
Клеевые работы, проводимые на разных этапах постройки судна связаны с созданием прочного соединения склеиваемых деталей, заполнения полостей между деталями.
При работах по обшивке корпуса полотна приклеиваются к килю и шпангоутам, а после закрепления гвоздями, дополнительно клей применяется для заделывания полостей в местах прилегания полотен фанеры.
Для улучшения защиты фанерной обшивки от воздействия воды поверх фанеры приклеивается стеклоткань. Такое решение позволяет существенно продлить ресурс лодки. Ткань равномерно разглаживается по поверхности, при этом не допускается оставление складок ткани и воздушных пузырей. Приклеивание происходит от киля к бортовым доскам.
Покраска
После полного высыхания ткани проводится шпаклевка поверхности и последующая покраска. Для шпаклевки рекомендуются современные готовые шпаклевочные смеси на синтетической основе. Покраска может проходить в два этапа – грунтовка и покраска краской, или покрытие двумя слоями краски.
Изготовление деревянной плоскодонки
Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны
Внимание даже к «мелким мелочам» — необходимое условие
Изготовление бортов
- Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
- С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
- Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
- Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
- Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).
Создание и фиксация днища
Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.
- Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
- Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.
Завершающая обработка материала
Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.
Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.
Проверка водонепроницаемости лодки
Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.
- Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
- Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.
Несколько советов
Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:
- при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
- все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
- герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
- во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.
Надувная лодка. Плоскодонная или килевая?
Оснащение, снаряжение, оборудование: все заметки, заметки автора.
Надувная лодка. Плоскодонная или килевая? Этот выбор нужно сделать при покупке надувной лодки. Каждому когда-нибудь приходилось идти на вёслах или наблюдать, как это делают другие. И если, вдруг, Вы сделали гребок вместо двух вёсел одновременно только одним, то сразу же лодка сбивается с прямого курса.
Так вот, чем меньше у лодки выражен киль, тем сильнее она отклонится от курса при несимметричном гребке. Почти также будет себя вести лодка, идущая с мотором. Если мотор установлен по верхнему пределу допустимой мощности, то при управлении лодкой на высоких скоростях она будет рыскать и даже небольшая волна будет вносить коррективы в курс движения. С маломощным мотором такие эффекты мало ощутимы и ими можно пренебречь. Исходя из вышесказанного, казалось бы, нужно использовать лодки только с сильно выраженной килеватостью. Тем более, что такая лодка ещё и лучше будет резать волну, тем самым уменьшая вибрацию и качку. Но если бы не одно “но”.
Процесс выхода на глиссирование и само глиссирование от килеватости лодки имеет обратную зависимость. Чем более плоское днище у лодки, тем легче и быстрее она перейдёт в глиссирующий режим. И при этом для глиссирования будет достаточно двигателя меньшей мощности. Таким образом возникла идея создать килеватую лодку которая хорошо управляется и при этом легко выходит на глиссер с мотором не большой мощности или при сильной загрузке. Наверняка всем владельцам моторных надувных лодок с фанерной стланью известна проблема сборки — разборки лодки. При попадании грязи в крепления пайолов (стрингеры), их бывает проблематично вытащить или вставить на своё законное место. Данная процедура, для человека неподготовленного может превратиться в настоящую пытку. Кроме того, постоянно существует риск того, что при больших волнах или наезде на препятствия данные фанерные детали могут просто выскочить из своих креплений. В лодках нашей конструкции этой проблемы не существует в принципе. Сборка судна сводится только к его надуванию, и при наличии пневмокомпрессора (для больших моделей) не превышает 10 минут. Значительное улучшение ходовых характеристик. Такое выполнение конструкции днища позволяет исключить использование килевых баллонов, устранить пустоты, которые они образуют между днищем и жестким полом и создать единую, устойчивую форму надувного днища с заданными килем без использования жесткой стлани, что значительно улучшает гидродинамические характеристики и надежность лодки. Эластичное днище выполнено надувным и состоит из нижней и верхней частей, соединенных между собой по периметру. В качестве средства, создающего килеобразную форму днища используют формообразующие перегородки, которые расположены внутри него. Нижняя часть днища имеет дополнительный слой из эластичного материала, толщина и вид которого в ряде случаев определяются заказчиком.
Отделка внутренней части корпуса лодки и изготовление весел
Внутреннюю часть лодки нужно также прогрунтовать горячей олифой, после чего окрасить. Учитывая то, что под слоем краски будут находиться парусиновые полосы, прикрывшие собой обшивочные бортовые и кормовые швы, лучше нанести три-четыре слоя краски.
После отделки верхней и внутренней частей корпуса нужно прикрепить шурупами по два бруска к верхним внутренним сторонам шпангоутов. На каждые две пары следует уложить на саморезах две широкие баночные доски для сидения гребца и пассажира. Их тоже нужно будет прогрунтовать и покрыть бесцветным лаком.
Теперь самое время изготовить весла для уже практически готовой лодки. Делать их нужно из обточенных на токарном станке брусков длиной 1,5-2 метра.
Важно, чтобы они умещались на днище лодки, если она будет двигаться по воде при помощи подвесного мотора. В прорези, сделанные циркулярной пилой, нужно будет вставить плоские прямоугольные лопасти – по одной на каждое из двух весел
В случае если мотор откажет, весла «спасут положение» и рыбалка успешно продолжится
В случае если мотор откажет, весла «спасут положение» и рыбалка успешно продолжится.
Завершающим элементом отделки корпуса самодельной деревянной лодки может стать нанесение краской букв названия на борта.
Изготовленная своими руками лодка из дерева станет прекрасным подспорьем любому отдыху на воде!
Покупка лодки – дело достаточно затратное. Именно поэтому многие задаются вопросом о том, как сделать самостоятельно свое маленькое и надежное судно. Процесс создания лодки не такой уж сложный, как может показаться на первый взгляд. Тем не менее он достаточно кропотлив и требует большого внимания к деталям.
Первым и самым важным этапом является определение, из чего будет сделано судно. Вариантов не так много, давайте их рассмотрим:
- Ткань на основе резины. Конечный итог – надувная лодка.
- Пластик.
- Сталь.
- Дерево.
- Фанера.
Каждый из вариантов имеет свои достоинства и недостатки, которые сразу бросаются в глаза. Но сейчас речь пойдет о лодке, сделанной из дерева.
Определившись с материалом можно переходить к следующим стадиям планирования и подготовки.
Что и чем можно заменить при строительстве лодки
Фанеру марки ФСФ вполне заменит фанера марки ФК, только последнюю после склейки придется проолифить горячей олифой и прокрасить тщательнее. Известны примеры, когда при аккуратном уходе лодки из такой фанеры служили многие годы. Если для реек нет древесины хвойных пород, то вполне для подобных целей подойдет и древесина лиственных пород. Ведь вам не вокруг мыса Горн идти, а за несколько лет авось и рейки из березы не сгниют. Вспомните, долбленки делают из мягких осины и тополя, а служат они долгие годы. Правда, из лиственных пород лучше взять ясень (рейки) и липу (дощечки).
Если нет фанеры нужного размера, те или иные детали лодки можно собрать из отдельных кусков. При этом возможны варианты. Например, если длина днища получается короче нужной всего на 20 см, а ваш собственный вес менее 90 кг, можно этой длиной и ограничиться. Замечу, что заусовывать соединяемые края фанеры не надо, проще и надежнее склеить их просто встык. С внутренней стороны корпуса на стык потребуется положить планку толщиной 10…15 мм и шириной 5…7 см, а снаружи полоску стеклоткани. Далее стык сшивают проволокой, а если нет проволоки, можно и ниткой или бечевочкой (лучше синтетикой). Отверстия для проволоки можно просверлить или выполнить трехгранным шилом, например. И если получатся отверстия диаметром не 1,6 мм, а больше, ничего страшного, все равно эпоксидка их залепит.
Материалы для изготовления лодки
Интернет кишит разнообразными идеями творчества, которые легко можно воплотить в жизнь. Введя любой запрос в поисковик, человек быстро получает интересующий его ответ.
И решив соорудить средство для плавания на воде, вы легко обнаружите массу идей, которые при желании можно воплотить в жизнь. Итак, из чего можно сделать лодку? Её можно изготовить из:
- Дерева.
- Фанеры.
- Бутылок.
- Алюминия.
- Резины.
Каждый перечисленный материал отличается сложностью в использовании, потому что плотность разная, а соответственно качество тоже. Но стоит помнить, что каждый материал имеет свои плюсы и минусы. Поэтому, выбор материла напрямую зависит от срока дальнейшей эксплуатации средства:
- Например, самым прочным материалом является дерево. Оно более приспособлено для длительного плаванья на воде и может послужить лет семь. Стоит помнить, нужно брать прочное дерево. Лучше всего использовать дуб. Так существует большая вероятность качественного изготовления.
- Фанера уже не столь надёжна, чем дерево. Это определятся в её тонкости. Но, если вы не сильно часто выбираетесь на рыбалку, хотите сэкономить на изготовлении, то фанера является отличным выбором.
- Что касается бутылок, то у многих задаются вполне логичным вопросом: как сделать лодку из бутылок? Многие подумают, что это вовсе не реально. Но не смотря на все сомнения, результат будет удивительным. Она окажется легкой. Но в случае изготовления необходимо максимально постараться, чтобы результат вашей работы не развалился во время восхождения на воду.
- Алюминий тоже отлично подходит в качестве материла. Он надёжный, может прослужить длительное время. Но производство из такого материала займёт много времени, сил. Поэтому многие предпочитают деревянную основу.
Последний материал является очень распространённым. Ведь все покупные плавательные средства производятся именно из резины. Она хорошо держится на воде и способна выдержать большой вес.
Но при производстве нужно быть аккуратным, ведь один прокол испортит её. Время, усилия, деньги будут потрачены зря. Процесс требует полной сосредоточенности, максимального внимания.
Какую делать?
Конструкций фанерных и дощатых лодок, не требующих для постройки производственных условий, тоже множество; плавают-то люди испокон веку. Попробуем определиться, как начинающему судостроителю-судоводителю сориентироваться в этом многообразии. Напр., лодки типа каноэ (поз. 1 на рис.), каяка, байдары или отечественной оморочки очень ходки, весьма мореходны и в то же время не боятся заросших мелководий. Однако для управления ими нужен не то что опыт – большое искусство. По количеству утопленников среди новичков лодки типа каноэ прочно держатся в топе рейтинга среди маломерных судов. Кроме того, такие лодки с жесткой обшивкой технологически сложны, т.к. их обводы двойной кривизны.
Виды лодок для разных условий плавания
Русская лодка-фофан (поз. 2) по своей надежности не менее легендарна, чем американская дори (см. ниже), но очень остойчива, вместительна, а управлять ею может зеленый салага. Закрученные обводы в носу делают фофан хорошо всхожим на волну в полном грузу, а вместе с «пузатым» корпусом, пологими обводами в корме и заглубленным транцем способным довольно быстро, до 20 км/ч и более, идти под достаточно мощным мотором в переходном (полуглиссирующем) режиме. Но, как видим, обводы фофана тоже двояко изогнутые, и он тяжел: чтобы ворочать фофан, нужно не менее 2-3 крепких мужиков.
Прогулочно-рыболовная лодка русский тузик (поз. 3; русский потому, что есть еще американская лодка-тузик динги, см. ниже) легка, но опять-таки с обводами двойной кривизны. То же касается морской парусной шлюпки, поз. 5, хотя она под парусом устойчиво держится на курсе на 4-балльной волне, а вытащить ее на берег возможно в одиночку.
Гнуть однажды!
Итак, мы определились еще с одним требованием в самодельной лодке из фанеры: ее обводы должны быть одинарной кривизны, т.е. образующие корпус поверхности должны представлять собой изогнутые плоскости. Для малых тихих внутренних вод оптимальным выбором будет лодка-плоскодонка типа скиф, поз. 5. Скифы в таких условиях зарекомендовали себя надежнейшими судами. Кроме того, лодки-скифы дешевы, просты в постройке, легки: 4-х метровый скиф с днищем из оцинковки может поднять и погрузить один человек. Дополнительное достоинство для данных условий плавания – скифы отлично управляются на течении и в заросших водоемах. Воде или водорослям просто не за что их ухватить.
В несколько более сложных условиях плавания, на волнении до 2-3 баллов, оптимальной будет лодка динги. На вид динги легко распознать по носовому транцу-форшпигелю и килеватому (как говорят, имеющему поперечное V) днищу, поз. 6. Последнее позволяет динги легче всходить на волну, а форшпилель делает отношение вместимости к габаритным размерам и собственному весу динги почти рекордным. Благодаря этому динги самая популярная лодка выходного дня у жителей удаленных от воды мест: 2-3 местная динги на верхнем багажнике вписывается в габариты легкового автомобиля, а весить может менее 50 кг. Технологически динги еще проще скифа – ее можно собрать методом шитья фанеры (см. далее) просто на полу в квартире.
Динги под парусом (поз. 7) вполне безопасна, но очень вертка, и поэтому является отличным судном для первоначального обучения плаванию под парусами. Научился управлять такой – можно без опаски переходить к румпелю/штурвалу и шкотам большой яхты. В СССР для обучения кадетов-подростков в яхтклубах широко использовался швертбот-динги «Золотая рыбка».
Наконец, если вы живете у моря или большого внутреннего озера, знаете большую воду и возжелали наконец-то построить лодку для нее своими руками, то выбор следует остановить на дори. Лодки дори – истинно океанские. Рыбаки Ньюфаундленда ловили и ловят на них рыбу в 280 и даже в 400 км от берега. Мореходность и надежность дори феноменальны: известно немало случаев, когда в жестокий шторм терпели крушение большие надежные суда, а дори тогда же в тех же водах благополучно возвращались домой.
Лодки дори известны в 2-х модификациях: чисто гребной банковой и парусной (поз. 9). Чтобы управлять банковой дори, нужно быть с детства просоленным насквозь моряком, т.к. их статическая остойчивость невысока. Парусная дори не так капризны, научиться управлять ею способен новичок, знающий основы движения судна под парусами. Кроме того, на парусную дори возможно установить мотор в колодце. Оборудовать лодку моторным колодцем, конечно, сложнее, чем усилить под мотор транец (см. далее), но зато мотор и винт будут лучше защищены от повреждений, а ремонтировать мотор на воде можно будет без опасений утопить деталь или инструмент.
Собираем внутренний контур футоксов
Крепость конструкции, в том числе и бортов, зависит от того, насколько надежное крепление футоксов. Футоксы являются составной частью конструкции шпангоута, который состоит из флортимберса и двух футоксов.
Флортимберс – это нижняя часть шпангоута, которая предназначена для закрепления к килю. Футоксы – это боковые части шпангоутов, к которым крепятся борта лодки. Места креплений футоксов и флортимберса конструктивно выполнены несколько шире, что увеличивает устойчивость всей конструкции
Особенно это важно для плавсредств, где будут установлены двигатели, которые увеличивают нагрузку на конструкцию в целом и при движении в частности
Первая склейка
Если удалось достать листовую фанеру, которая по длине соответствует размерам будущей лодки – это хорошо. Но если в наличие обычные листы 1,5-1,5 метра – придётся их склеить. Самый лучший способ – склейка на «ус».
Склейка на “ус” – самое прочное соединение фанерных листов
От края листа отступается расстояние, равное 10-12 толщин листа, и рубанком стачивается под углом. После этого нужно пройтись шлифмашинкой и такие же операции проделать со вторым листом. Очищенные и обезжиренные поверхности намазываются клеем, аккуратно соединяются и скрепляются струбцинами. Так как струбцины можно поставить только по краям, в центр необходимо положить груз. После высыхания клея струбцины можно снять, но дать изделию вылежаться ещё не менее суток.
