Схема для ремонта скутера Kymco Dink 125 E2

Замок зажигания Восход — центральный переключатель

В качестве центрального программного переключателя, обеспечивающего необходимую коммутацию осветительной аппаратуры на мотоцикле, применен переключатель 124005490201. Переключатель имеет три рабочих положения <<0>>, <<1>>, <<2>> в соответствии со следующими режимами работы:

• в положении <<0>> — цепь датчика генератора замкнута на массу, что обеспечивает остановку двигателя.
• в положении <<1>> (езда днем) — включается цепь зажигания, работает цепь указателей поворотов (при включенном переключателе указателей поворотов) и цепь сигнала торможения (при нажатии на педаль тормоза);
• в положении <<2>> (езда ночью) включаются две цепи:
• а) цепь ламп подсветки спидометра, освещения номерного знака и городской езды (через дроссель, служащий устройством, дополняющим параметрическое регулирование генератора);
• б) цепь лампы головного света А6-32+32 (через переключатель света на руле).

Уход за центральным переключателем сводится к периодической проверке надежности крепления переключателя в фаре и очищению подвижных и неподвижных контактов от пыли и грязи путем промывки их в бензине.

Что есть такое коммутатор и зачем он нужен?

Если быть проще, то коммутатор — это некий модуль (по фен-шуй — модуль DC CDI либо AC CDI) в котором накапливается электрическая энергия, которая в нужный момент в виде импульса подается на катушку зажигания, где многократно умножается и в виде электрической искры проскакивает между электродами свечи зажигания.

Коммутатор скутера выглядит примерно так

В зависимости от типа коммутаторов, энергия необходимая для формирования икры может накапливаться в коммутаторе двумя способами:

• На коммутаторах типа AC CDI — энергия необходимая для образования искры на свече зажигания сначала формируется в высоковольтной катушке генератора и затем, в виде переменного тока поступает в коммутатор, где накапливается в конденсаторе и в нужный момент в виде импульса поступает на катушку зажигания
• На коммутаторах типа DC CDI — энергия необходимая для образования искры на свече зажигания в виде постоянного тока поступает непосредственно с аккумуляторной батареи, где преобразуется в переменный ток, многократно умножается по вольтажу и поступает на конденсатор

Потроха

Катушки питания коммутатора на генераторе выглядят примерно так. На некоторых моделях генераторов их две, на некоторых всего одна

Для прохождения искры в нужный момент в конструкцию генератора и иже с ним коммутатора внесен магнитоиндукционный датчик (по-колхозному — «датчик холла»). Магнитоиндукционный датчик по сути представляет из-себя обычный генератор переменного тока, только в миниатюре.

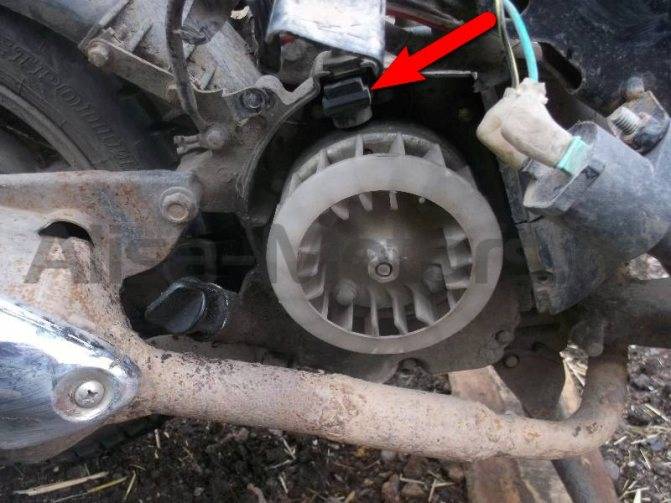

На внешней стороне ротора генератора есть небольшой выступ при прохождении которого возле датчика — в обмотках датчика формируется небольшой знакопеременный импульс, который поступает на тиристор коммутатора — тиристор открывается и энергия накопленная в конденсаторе поступает на катушку зажигания

Датчик

СКУТЕРЫ китайского, корейского и тайваньского производства с моторами объемом от 125 до 150 см3 Ремонт и техобслуживание

Руководство по ремонту скутеров китайского, корейского и тайваньского производства класса 125 см3 и 150 см3, подробно рассмотренное устройство, а также руководство по эксплуатации и техническому обслуживанию скутеров китайского, корейского и тайваньского производства класса 125 см3 и 150 см3. В настоящем пособии рассматриваются скутеры китайского, корейского и тайваньского производства, агрегатированные карбюраторными 4-х тактными моторами воздушного охлаждения рабочим объемом 125 см3 и 150 см3. Представлены цветные электросхемы этих скутеров. Рассмотрены конструкции скутеров следующих моделей: – ABM – Sprinter 150, Vulcan 150, – Alfamoto – Bison 150, Fighter 150, Saigak 150, – Baotian – BT151 T-2, BT125Т-2/17, – ВМ Балтмоторс – Galaxy 125, Maxxy 125, Biwis125, Action 6, – CPI – Oliver Sport 125, Oliver City 125, – Corsa – Fratello 150, – Defiant – Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150, – Daelim – Trans 125, Delfino 125, S1 125, SL 125 History, – E-Moto, – Forsage – FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150, – Fada – FD150QT-15, – G-Max, – Honling – Boomerang 125, Joker 125, – Hyosung – MC 150, – Irbis – Centrino 125, SLX 125, ZR 125, Nirvana 150, – Jialing – JL125T, JL150T-6, JL150T-7, – Кeeway – Аrn 150, Focus 150, – Kinlon Rus – JL125T-C, JL125T-E, JL125T-10, JL125T-10E, – Kinroad – XT125T-8, XT150T-8 Wind Hunter, – Kymco – Grand Dink 125, Grand Dink 150, Agility 125, – Lifan / ЗиД-Lifan – LF 125T, LF150QT-8, LF150QT-15, – Patron Rus – Leo 125, Major 150, – Qingqi – QM125T-R, – Reggy – Fantom RG125S1250-1251, – RM Rus Русская механика – Brilus 125-12E, RM-X125-12С, – Skymoto – Bravo 150, Rio 150, Asia 150, – SYM – VS-150, RS-125, RS-150, – Vento – Phantom GT5, Hantera GT5, Triton R4, – Viper – Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150, – Xinling – TXM125-E, TXM125 Winq, – Yinxiang – YX150. Пособие адресуется всем владельцам и пользователям представленных в книге моделей и модификаций скутеров. Мягкий переплет. 240 стр.

Инструкция по эксплуатации скутеров: (глава для ознакомления)

Электросхемы скутеров:

User Manual for KYMCO 125 DINK – Battery Charger, Motorcycle (424 pages)

1157/1157691-dink_125.pdf file (26 Aug 2023)

KYMCO 125 DINK -: Read Online

Accompanying Data:

KYMCO 125 DINK – Battery Charger, Motorcycle PDF Service Manual (Updated: Saturday 26th of August 2023 04:33:27 PM)

Rating: 4.6 (rated by 74 users)

Compatible devices: Downtown 125i, Super 9 50, 150 MXU -, MXU 500 IRS, 125 GRAND DINK MMC, 125 QUANON NAKED, 2006 MXU 500 Off-Road, ForU Midi XLS.

Recommended Documentation:

For Device Model:

• KYMCO 125 DINK – Specifications

  Pages: 1

• KYMCO 125 DINK – Service manual

  Pages: 224

• KYMCO 125 DINK – Service manual

  Pages: 400

• KYMCO 125 DINK – Owner’s manual

  Pages: 104

• KYMCO 125 DINK – User Manual
• KYMCO 125 DINK – User Guide
• KYMCO 125 DINK – PDF Manual
• KYMCO 125 DINK – Owner’s Manuals

Recommended: HR-J692U, amove, Steam Mop Deluxe, 602M, Lumix DMC-G2K

• MX-D301T, 94, jvc/mx-d301t.pdf

• PJC-20, 1, cadco/pjc-20.pdf

• Lumix DMC-G2K, 78, panasonic/lumix-dmc-g2k.pdf

• HR-J692U, 16, jvc/hr-j692u.pdf

• Steam Mop Deluxe, 12, bissell/steam-mop-deluxe.pdf

• amove, 64, kreafunk/amove.pdf

• 602M, 4, infinity/602m.pdf

Links & Tools

• X-TREME X-360

  Step By Step Assembly Instructions For The 2005 X-360 36 Volt Electric Scooter Attach the front wheel to the front forks. Enclosed with your scooter is a front wheel and axle along with two sets of nuts and washers for each end. Remove the nuts and washers and insert the axel into the wheel. T …

  X-360 6

• Soyon SY002

  1 | SOYON International Inc. –Professional Ebike Manufacturer, online shop: www.SmartEbikeWorld.com User Manual-SY002 Smart Ebike World, Smart our Green Life!—SOYON Ebike Version SY002V01 2016 by SOYON International Inc. All Rights Reserved …

  SY002 16

• Ninebot KickScooter MAX

  User ManualG30Original InstructionsV1.0www.segway.com The manufacturer reserves the right to make changes to the product, release firmware updates, and update this manual at any time. Visit www.segway.com or check the App to download the latest user materials. You must install the App, activate your KickScoot …

  KickScooter MAX 13

• Tante Paula Maximilian II

  TANTE PAULAMAXIMILIAN DER ZWEITEAssembly & OperationMaintenance & OperationCharging the battery in the scooterMake sure to completely charge the battery before your first ride. Then recharge it after every ride. Refer to the battery information in these instructions …





















  Maximilian II 2

Additional Information:

#	Brand	Model	Document Type/File	Pages	File Size	Last Checked
1	Sym	HD200	Sym HD200	32		24/03
2	Bagster	BOOMERANG	Bagster BOOMERANG	2		05/08
3	Razor	RX200	Razor RX200	12		06/04
4	Blaze scooters	MAXSPEEDX Series	Blaze scooters MAXSPEEDX Series	10		16/03
5	EUFAB	iBike Miniped	EUFAB iBike Miniped	16		08/09
6	ground logic	Pathfinder	ground logic Pathfinder	31		04/04

Product Types by KYMCO:

• Other
• Motorcycle
• Battery Charger
• Indoor Fireplace
• Bicycle
• Scooter
• Wheelchair
• Engine
• Offroad Vehicle
• Utility Vehicle
• Mobility Aid

Popular Right Now:

#	Brand	Model	Document (PDF)	Pages	Size	Check Date
1	Thermador	BICM24CS	Thermador BICM24CS	6	0.59 Mb	16.09.2023
2	Ohlins	FGRT 219	Ohlins FGRT 219	4		17.03.2023
3	Davies Craig	0409	Davies Craig 0409	2		13.09.2023
4	Panamax	MFP-400	Panamax MFP-400	3	0.3 Mb	22.04.2023
5	BOXLIGHT	Matinee 1HD	BOXLIGHT Matinee 1HD	52	0.93 Mb	12.07.2023
6	CFMoto	CF125T-22A	CFMoto CF125T-22A	239		22.07.2023

Operating Impressions, Questions and Answers:

Submit My Question

Отзыв о скутере Kymco Agility 50

Этот краткий обзор скутера Kymco Agility 50 является отзывом владельца Кимко Агилити.

Компания Kymco базируется на Тайване и разрабатывает мотороллеры с 1963 года. До этого они делали запчасти для Honda. Кимко имеет хорошую репутацию и на самом деле в начале 2008 года Kymco был выбран BMW поставщиком двигателей для их кроссового мотоцикла G450X Enduro. А в конце 2013 года Kawasaki объявила, что их новый скутер J300 производится в партнерстве с Kymco.

Это означает, что их инженерия на шаг или два опережает большинство производителей китайских скутеров, хотя все-таки качество запчастей не дотягивает до уровня лучших японских фирм, таких как Suzuki. Эксплуатируя Kymco Agility 50, я обнаружил, что качество деталей, инженерный дизайн и сборка скутера немного лучше, чем у аналогичных китайских моделей.

Ремонт скутера (мопеда) своими руками

Популярность скутеров с каждым годом растет. И это не удивительно. Невысокая стоимость, простота обслуживания, хорошие эксплуатационные характеристики делают мопед незаменимой вещью в жизни многих.

Во многих странах мира количество скутеров на улицах превосходит количество машин. Они имеют высокую маневренность, что позволяет не думать о пробках для жителей мегаполисов. Однако иногда возникают ситуации, что мопед выходит со строя и не желает заводиться.

Ремонт скутера можно проводить самостоятельно или отдать его в мастерскую. Это личное решение каждого. Решив ремонтировать самостоятельно, необходимо подготовить для этого пространство. Чаще всего ремонт выполняется в гараже.

Наиболее часто возникают неисправности, связанные с заменой масла и фильтров. Неправильно подобранное масло может быть причиной того, что двигатель не заводится.

Сначала необходимо слить старое масло через сливное отверстие. Затем карбюратор разбирается полностью.

Устройство и ремонт китайских мопедов не должен вызывать больших проблем у человека, который хоть немного в этом разбирается.

Будет ли работать фара без аккумулятора?

Питбайков становится все больше и больше, причем покупатели – это чаще всего, скорее, любители. До сих пор многие питы не то, чтобы не оборудованы полноценным генератором, но и напрочь лишены фары, хотя тем, кто просто катается без намека на кроссовый трек, она очень и очень нужна.

И, естественно, возникает вопрос: а как подключить? Да очень просто!

Для начала покупаем полноценный генератор с силовыми катушками и выводом силовых проводов.

Для 125 моторов используем тяжелый генератор. С ним вы не потеряете «тракторной» тяги на низах.

Для моторов 140 и выше используем облегченный генератор с теми же силовыми катушками и выходом двух силовых проводов.

И, естественно, нужно реле-регулятор, от которого уже идет разводка силовых проводов на любую светотехнику. Можно брать любое реле, хоть с 5 контактами, хоть с 4.

А далее следует любимый всему вопрос! А БУДЕТ ЛИ РАБОТАТЬ ФАРА БЕЗ АККУМУЛЯТОРА.

Работать она будет, но так, что лучше будет взять с помойки бутылку, и вставить внутрь свечку, после чего примотать синей изолентой к рулю и закрепить окончательно монтажными жгутами. Естественно, такой свет вы не хотите.

На всех питах установлены генераторы ПЕРЕМЕННОГО ТОКА, и тут чем выше обороты, тем больше тока вырабатывает генератор. Соответственно, если вы едете на холостых, лампочка еле накаливается, и только на оборотах, близким к отсечке, она будет боле-менее светить.

Генератор на питах стационарен, то есть для запуска и работы зажигания не требуется аккумулятор, как в случае с генераторами постоянного тока, в принципе. Но при этом ни что не мешает включить его в электросистему и получить в итоге полноценный человеческий свет.

И не говорите, что для аккумулятора нет места или лишние провода! Чтобы поставить аккумулятор, нужно всего лишь кинуть силовой провод от аккумулятора на реле-регулятор, а массу кинуть на раму и все. Для фары хватит аккумулятора на 3-4 А/ч, которые даже в традиционном исполнении очень малы, а китайцы вообще стали делать акумы весом в 300 грамм, который даже всеми любимыми стяжками можно примотать к раме.

Сделав минимум манипуляций, вы получите нормальный свет, не зависимый от оборотов мотора, и возможность подключать любую фару.

Конечно, без «гуру» мотоэлектрики не обходится, и умники ставят диодную фару, игнорируя аккумулятор. Естественно, диоды будут светить и без фары, причем равномерно, но у диодов есть «любовь» к нестабильному току, которое выдает генератор ПЕРЕМЕННОГО тока. В общем, после непродолжительной любви следует развод, сопровождающийся скачками напряжения: диоды сгорают.

Итог: Не изобретайте велосипед. Хотите поставить фару? Тогда готовьте деньги и делайте все по-человечески, а не лепите не пойми что, желая сэкономить.

Как проверить РР мультиметром на мопеде?

Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.

Алгоритм проверки:

1. Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
2. Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
3. Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
4. Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
5. Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
6. Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.

С применением мультиметра проводят проверку реле-регулятора на китайском скутере

Для того чтобы сделать измерение, нужно:

• переключить прибор в режим «КилоОм» и снять регулятор;
• затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
• после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
• затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
• меняем местами щупы (ДС) и замеряем показатель повторно;
• остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.

Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.

Заменить неисправный реле-регулятор на скутере не составит труда

Как проверить регулятор напряжения скутера?

Для проверки необходимо запастись мультиметром у которого есть функция вольтметра. Он нужен для замеров напряжения на выходе регулятора напряжения.

Чтобы замерить напряжение сначала надо добраться до места назначения. Для этого нужно снять передний обтикатель. Как правило он прикручен несколькими гайками и на заклепках (например на Honda dio 3 гайки и 4 заклепки)

Снимаем обтекатель осторожно, его легко повредить. Там нам нужно найти небольшую коробку в которой есть 4 выхода (в некоторых скутерах выходов 5). Выходы имеют следующие цвета: зеленый , красный , желтый и белый

Выходы имеют следующие цвета: зеленый , красный , желтый и белый .

Для того чтобы измерить напряжение нужно чтобы скутер сначала стабилизировался в работе, то есть холостые обороты должны быть стабильны. Можно поставить его на подножку, завести и дождаться стабилизации. Если скутер не заводится, или не держит холостые, то прочитайте статью: скутер не держит холостые обороты. Если все хорошо, то нужно замерить напряжение между красным и зеленым проводом. Наш измерительный прибор ставим на 20В, режим измерения постоянного напряжения. Если напряжение в пределах 14.6 – 14.8 то это нормальное напряжение реле-регулятора. Эсли не исправен регулятор, то это значение может колебаться даже на 5В и больше в любую сторону. Если значение меньше 14.5В, или превышает 15В, то регулятор не исправен.

Теперь нужно проверить напряжение поступающее на освещение. Поскольку туда поступает переменное напряжение, то и наш мультиметр ставим на измерение переменного напряжения 20В. Чтобы измерить напряжение поступающее на освещение нужно замерять его между зеленым и желтым проводами. Как правило, норма для освещения это напряжение в 12 вольт, большинство лампочек накаливания рассчитаны именно на такое напряжение. Допускается + – 0.5 вольт. Не забывайте что скутер работает на холостых и если добавить оборотов то напряжение поднимется, но не допустимо даже чтобы напряжение на регуляторе поднималась до 13+ вольт. При не исправном регуляторе, напряжение может подниматься выше. Например до 15-16В, но для лампочек накаливания вредно даже 13 вольт напряжения. Регулятор однозначно неисправен. Особенно учитывая, что это на холостых оборотах двигателя.

Замок зажигания и его особенности

Принцип работы подачи искры на топливо у мопеда примерно такой же, как у автомобиля. Задача этой системы – поджечь смесь, которая подается карбюратором в двигатель. Непосредственно сам поджиг производит свеча, но до этого в процессе участвуют и другие части.

Для активации системы используется так называемый замок, от которого сигнал подается уже к другим деталям. Для его использования на большинстве транспортных средств требуется ключ. В выключенном положении идет замыкание коммутатора на «землю» при помощи специальной «ноги». В целом устройство системы на Альфе и других скутерах, и мопедах не слишком отличается от аналогичного на автомобилях. Как уже сказано выше, основную роль помимо замка играет катушка зажигания и коммутатор.

Устройство с высоковольтным проводом

Видео ниже демонстрирует ремонт замка (автор ролика — RECOVER PSR).

Проверка питания

Для того, чтобы между электродами свечи проскочила искра — конденсатор коммутатора должен от чего-то зарядится. А заряжается он либо от аккумулятора либо от генератора. Значит что? Правильно! Проверяем поступает ли питание к коммутатору.

Прежде чем начинать измерять питание — определяемся какой тип коммутатора стоит на вашем скутере. Если визуально, то коммутаторы типа DC CDI раза в два больше чем AC CDI. Но это не точный критерий. Самый точный критерий — смотрите вывод высоковольтной катушки генератора:

• Если он не задействован, то это значит что ваш скутер оснащен коммутатором типа DC CDI
• Если задействован, то наоборот — ваш скутер оснащен коммутатором типа AC CDI

Вывод высоковольтной катушки генератора находится там же где и вывод самого генератора: ищем где провода идущие от генератора соединяются с бортовой сетью скутера и если один из двух проводов с круглым клеммами не подключен — значит катушка не задействована

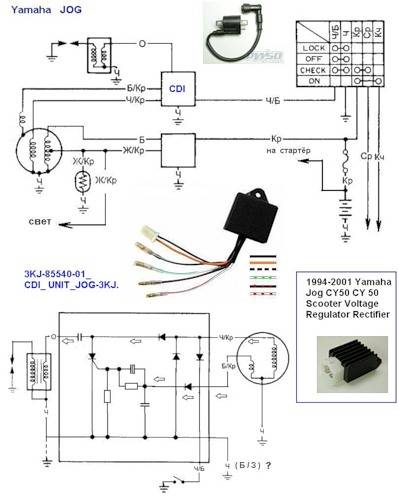

Электрическая схема скутера Ямаха Jog

Электрическая схема скутера Yamaha Jog

Качественные схемы скутеров и мотоциклов Yamaha ,каталог схем для ремонта и обслуживания данной техники

в домашних условия своими руками, для того чтоб увеличить схему нажмите на неё .

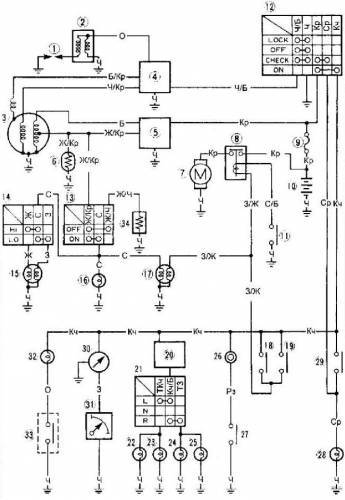

1. свеча зажигания

2. катушка зажигания

14.переключатель света фар

16.лампа подсветки приборов

17.задний фонарь и стоп-сигнал

18.рычаг переднего тормоза

19. рычаг заднего тормоза

20.реле сигналов поворота

21.выключатель сигналов поворота

22.левый передний сигнал поворота

23.левый задний сигнал поворота

24.правый задний сигнал поворота

25.правый передний сигнал поворота

27.выключатель звукового сигнала

28.контрольная лампа уровня масла

29.датчик уровня масла

30.датчик указателя уровня топливо

31.указатель уровня топлива

32.контрольная лампа превышения допустимой скорости

33.датчик превышения допустимой скорости

коммутатор на скутер ямаха

ремонт двигателя Yamaha Jog

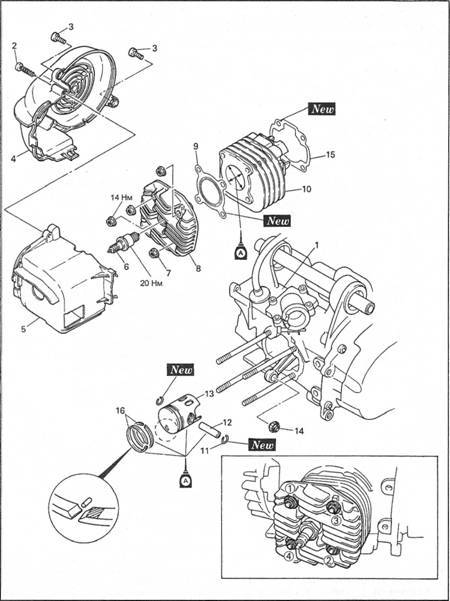

Разборка и сборка двигателя (тип 2). 1 — крышка, 2 — подпружиненный винт, 3 — винт, 4 — кожух №3, 5 — кожух №1, 6 — свеча зажигания, 7 — гайка, 8 — головка цилиндра, 9 — прокладка головки цилиндра, 10 — цилиндр,11 — стопорное кольцо, 12 — поршневой палец, 13 — поршень, 14 — подшипник, 15 — прокладка, 16 — поршневые кольца.

Снятие и установка двигателя (тип 2). 1 — сиденье и задний багажник, 2 — подножка, 3 — винт, 4 — кожух аккумуляторной батареи, 5 — проводка аккумуляторной батареи, 6 — проводка прерывателя (CDI), 7 — проводка пускового обогатителя, 8 — колпачок свечи зажигания, 9 — винт, 10 — хомут, 11 — корпус воздушного фильтра, 12 — масляная трубка, 13 — хомут, 14 — масляная трубка, 15 — карбюратор, 16 — болт, 17 — болт, 18 — болт, 19 — выхлопная труба, 20 — прокладка, 21 — самоконтрящаяся гайка, 22 — регулировочная гайка, 23 — трос заднего тормоза, 24 — штифт, 25 — болт крепления амортизатора, 26 — болт крепления двигателя.

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.

Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.

До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.

Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.

Коммутатор АС

Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.

Проверка массы

При любых подозрениях на неисправность любого модуля зажигания скутера в первую очередь проверяется масса. Хотя, масса в двухпроводной проводке понятие относительное, но пока назовем сие дело так.

Берем тестер, переводим его в режим «прозвонки» (значок диода или пиктограмма звукового сигнала), ищем на коммутаторе зеленые провода — это есть нечто иное как масса (по фен-шуй — минусовой провод), любым щупом тестера касаемся металлической части двигателя, другим щупом тыкаем в зеленые провода:

• Если масса есть — тестер запищит
• Если масса плохая — на дисплее тестера побегут цифры
• Если массы нет — тестер будет молчать, а на экране будут одни нули

В зависимости от того, что вам покажет тестер — устраняйте неисправность или продолжайте проверку:

• Если масса плохая — ищете в проводке обрыв или окисление
• Если массы нет — ищите обрыв или подключите ее напрямую от двигателя
• Если масса есть, а искры нет — продолжаем проверку

Пример хорошей массы: тестер в режиме «прозвонки» пищит, на дисплее сплошные нули

Скутер из чего состоит

Размеры ремней вариатора скутера

Размеры ремней популярных скутеров (Honda, Yamaha, Kymso и тд.)

Двигатели на Китайских скутерах

Статья-обзор двигателей, которые ставятся на китайские скутеры и мопеды, например двигатели 139QMB или 1P39QMB

Топливная система скутера

Устройство и основные узлы топливной системы 4Т скутера.

Редуктор скутера — устройство

Редуктор — механизм, передающий и преобразующий вращающий момент, с одной или более механическими передачами. Устройство редуктора скутера.

Принцип работы четырехтактного двигателя скутера

Устройство четырехтактного двигателя скутера, а также его плюсы.

Устройство карбюратора скутера

Карбюратор на первый взгляд выглядит сложным устройством, но немножко теории и Вам будет проще справиться с его настройкой. Первое, что нужно знать, это хотя бы азы принципа работы карбюратора и основные его органы управления и регулировок. Ручка газа на руле напрямую соединена с воздушной заслонкой и закрепленной в ней дозирующей иглой. Воздух, проходя через карбюратор, будет захватывать топливо из топливной камеры.

Коленчатый вал скутера — устройство

Коленвал после тюнинга других компонентов двигателя (поршевой, коммутатора и др.) необходимо заменить на более усилинный (тюнингованный). Дело в том, что при тюнинге двигателя увеличивается мощность и обороты двигателя, а значит и увеличивается нагрузка на коленвал, большая нагрузка на стандартный коленвал недопустима! Это может повлечь за собой износ и «убийство»: подшипников, шатуна, самого вала, а это полный ремонт двигателя.

Устройство цепного привода скутера

Передача привода состоит из двух звездочек — ведущей и ведомой. Ведущая звездочка закреплена на барабане центробежного сцепления. Когда двигатель скутера работает на холостом ходу, барабан с ведущей звездой не связан с коленчатым валом. При повышении оборотов коленчатого вала двигателя, срабатывает сцепление, и крутящий момент пошёл на барабан сцепления и ведущую звездочку. Ведомая звездочка жестко закреплена на валу редуктора заднего колеса.

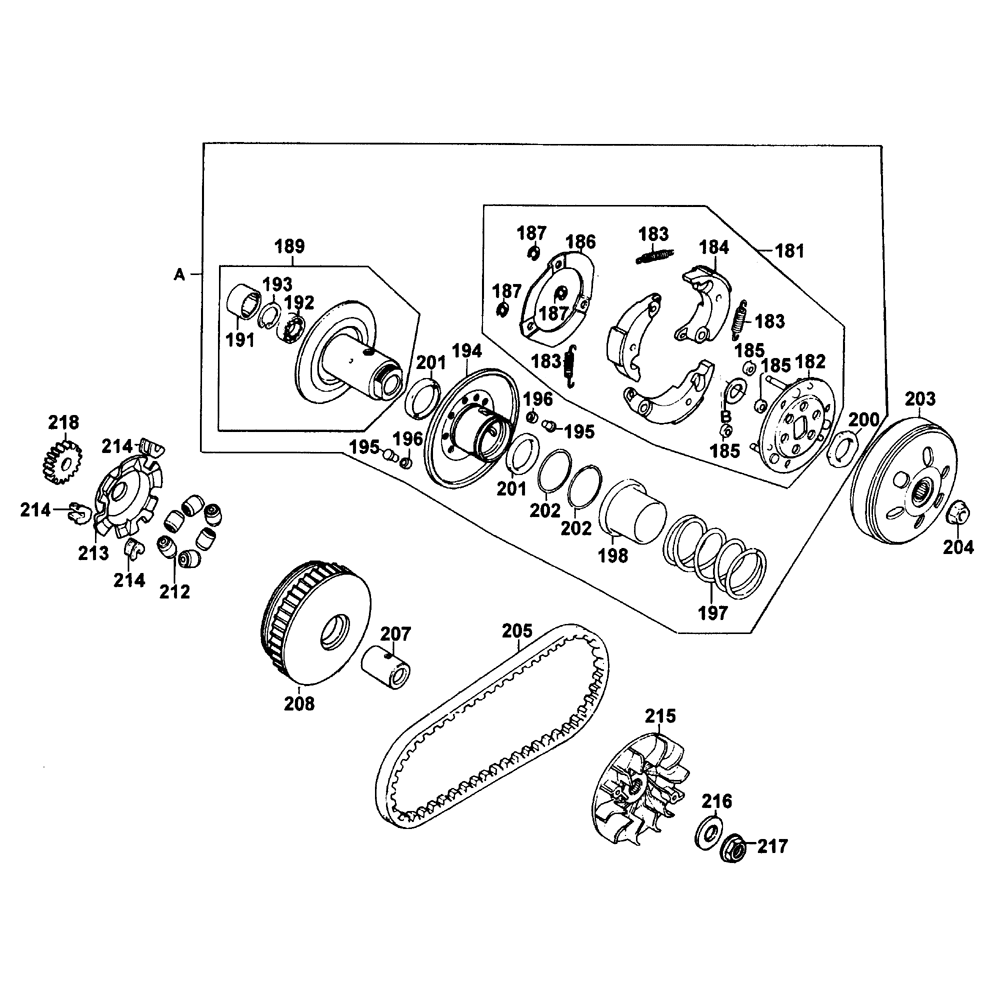

Когда-то, в качестве трансмиссий скутеров, называвшихся еще мотороллерами, преобладали механические коробки передач (от двух — до четырех ступеней). Они переключались поворотной левой рукояткой руля или по-мотоциклетному — рычагом под левой ногой. Главное отличие современного скутера от своих предшественников и мотоциклов — это отсутствие механической коробки передач. Ее функцию выполняет автоматическая трансмиссия — клиноременный вариатор.

Автоматических топливный кран

Устройство автоматического топливного крана (АТК)
