Troubleshooting
It can be fustrating if your scooter fails to start or stops running while your are riding. In the rare instance this happens, take a few moments to check some items and you may be back to riding your scooter soon. ?
√Do you have enough gasoline in the fuel tank?
√Did you follow the correct procedure for starting the engine?
√Is the battery voltage low (you may need to kick start your scooter)?
√Is the main fuse in good condition?
NOTE: Use this Owner’s Manual to check components and adjustments that are within your technical ability. If you cannot resolve the problem, do not hesitate to contact your
KYMCO dealer for assistance.
15

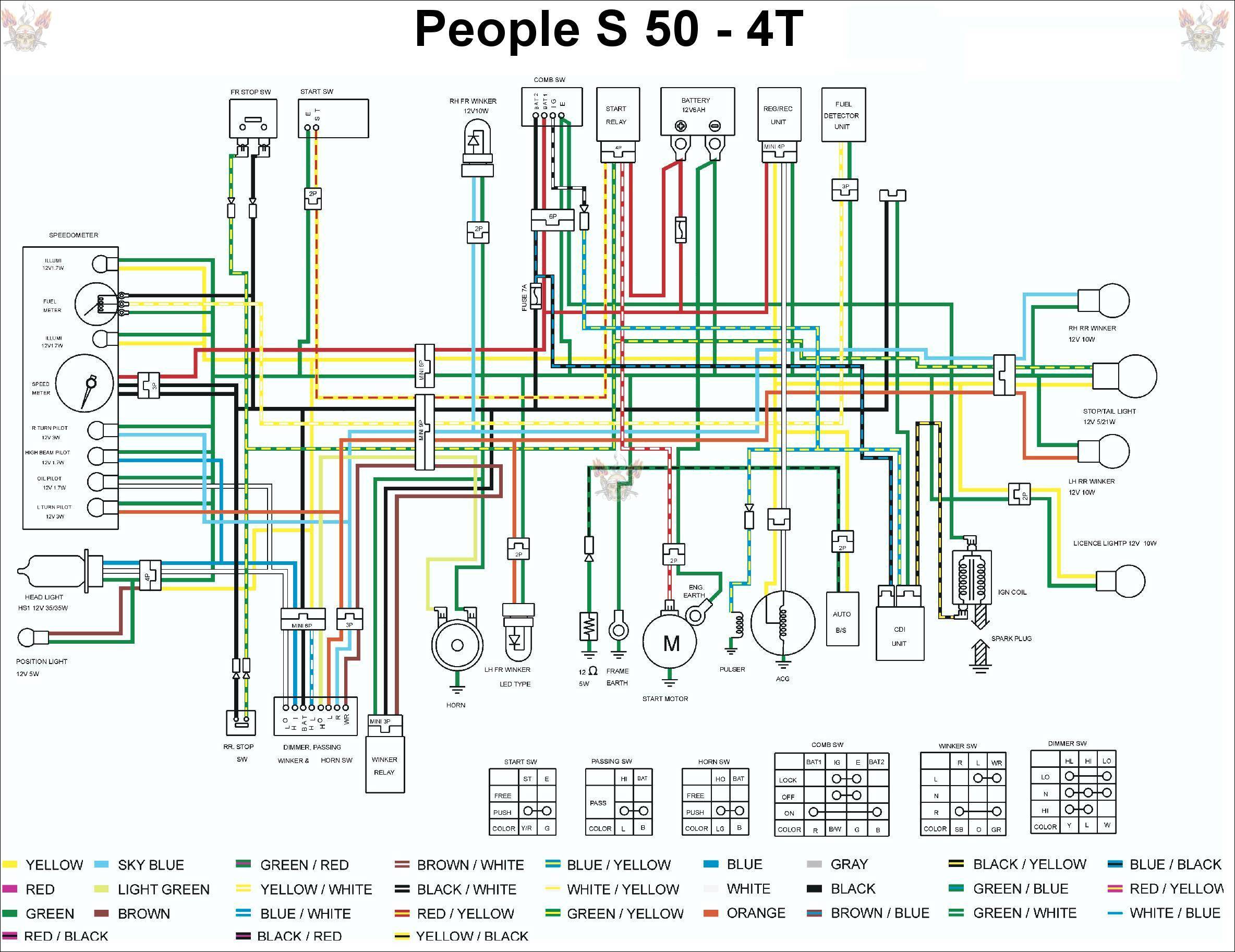

Схема электроскутера
Для того, чтобы гарантировать своему электроскутеру длительный срок использования и иметь уверенность в безопасности электротранспорта, важно регулярно проводить его осмотр, особенно если вы определенное время не использовали его. На рынке сегодня приличный выбор электроскутеров, все технические работы проводятся по одинаковому принципу. Речь идет о проверке амортизаторов на наличие деформаций и повреждений, проверке эффективности тормозной системы, контроле давления шин и их состояния
Речь идет о проверке амортизаторов на наличие деформаций и повреждений, проверке эффективности тормозной системы, контроле давления шин и их состояния
Также периодически может понадобиться замена предохранителей и масла в коробке передач электродвигателя
Речь идет о проверке амортизаторов на наличие деформаций и повреждений, проверке эффективности тормозной системы, контроле давления шин и их состояния. Также периодически может понадобиться замена предохранителей и масла в коробке передач электродвигателя.
Большинство электрических скутеров китайского производства конструкцией похожи между собой, поэтому схемы электропроводки у них приблизительно идентичны. Основными элементами схемы электроскутера являются аккумуляторы, контроллер, редуктор и электромотор (обычно в заднем колесе). Возможно использование двух вариантов электропривода – цепного и привода с мотор-колесом.
К каждому электроскутеру при покупке прилагается руководство для пользователей, с перечнем возможных поломок и путей их устранения, перечислением деталей и узлов, а также электрическая схема. Данная информация чрезвычайно полезна не только профессионалам при выполнении сложного ремонта, но и технически грамотным владельцам электроскутеров.
Воздушный фильтр — способы обслуживания
Не забывайте периодически проводить обслуживание воздушного фильтра скутера. Если фильтрующий элемент одноразовый, то заменяйте его новым, в противном случае обслужите его в соответствии с инструкцией к скутеру. Обычно, если фильтрующий элемент поролоновый, то, его промывают в бензине, затем просушивают и обрабатывают специальным средством для воздушных фильтров. Без пропитки фильтр не будет качественно очищать воздух, попадающий в мотор, что приведет к быстрому его износу. Сроки и периодичность обслуживания воздушного фильтра, зависят от условий эксплуатации скутера. При поездках по пыльным дорогам, фильтр приходится обслуживать намного чаще.
Замок зажигания
Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.
Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.
В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.
Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.
Впечатления о надежности скутера Kymco Super 8
ZORO 07.02.200919:0707.02.2009 19:07:42Впечатления о надежности скутера Kymco Super 8Китайские колеса или механики магазина После первого ТО, я еще продолжал обкатывать скутер. Но дела шли быстрее, чем первые 300 км. Уже ездил по дорогам, даже загород и вообщем то был всем доволен. Вскоре у скутера обнаружился небольшой трабл. Переднее колесо стало трескаться, я не сразу понял почему. Но после измерения давления в покрышке, все стало понятно. Она была перекачана в 2 раза! Ну здесь не стоит винить производителя, потому как в мануале было написано все верно. Вот такая у нас предпродажная подготовка… Хотя покрышка тоже не супер, жесткая резина китайского производства. Надо все проверять самому! Вообще мануал (инструкция к скутеру) полезная вещь. Рекомендую ее читать после покупки.
Читать подробнее…
ZORO
07.02.200919:0707.02.2009 19:07:42
Просмотров:16186 Комментариев:1
10 комментариев к « Электрическая схема китайского скутера — скачать бесплатно »
Добрый день, извините если не по теме, но не нашел ни чего подходящего в какую тему написать. Вопрос такой сегодня резко затормозил и обнаружил что перестал работать спидометр, в чем может быть причина? И ещё можно ли на скутер поставить ксенон? Скутер racer taurus
1alexiss1, по спидометру: открути тросик привода от самого спидометра и покрути переднее колесо, внутренний трос при этом должен вращаться. Если вращения нет, значит что-то с приводом, надо снимать переднее колесо и смотреть что к чему. Если тросик вращается значит проблема в спидометре. На счет ксенона: ксенон можно установить на любой скутер, да хоть на КАМАЗ-без разницы. Главное внимательно изучить параметры конкретного блока розжига: какой ток он потребляет имеет ли он пыле-влагу защиту, вибростойкость конкретного блока тоже надо учитывать, то есть посмотреть подойдет конкретная модель блока к вашему скутеру или нет. Как бы вот так.
Собственно по поводу ксенона, я вот щас жду когда у китаез поступит на склад ксенон, и хочу создать статью об установке ксенона на скутер, коль есть такой интерес у владельцев данной техники. Кстати, я буду ориентироваться на установку ксенона без всяких доработок и переделок генератора.. В интернете есть конечно статьи на эту тему, но там речь идет о снятии и переделке генератора, и ко всему этоу нужно еще потратить Н-ное количество денег, для покупки шунтирующего регулятора напряжения. Новичек, я думаю что, не сможет выполнить такой крапотливой работы.
Евгений, статья по установке ксенона на скутер будет несомненно очень полезна и интересна для читателей. Так что будем ждать с нетерпением. На счет переделки генератора: если есть возможность, то поделитесь ссылками, хотелось бы ознакомится.
Dobrij denj,nuzen vaw sovet.U menja malaguti ciak 125cc 2006god,kogda zavodil so startera,neskoljko raz sliwal zvuk,kak budto karatilo gdeto,polez razbiratj smotretj nenawel,stal probovatj zavoditj starter krutit no nezavoditsa,vikrutil sve4u mokraja,proveril iskri netu.Vse predohraniteli celie,provoda nacal prozvanivatj i t.d vplotj do Zamka zaziganija vse ok.Nacal testerom proverjatj naprjazenie v konce kogda krutiw starterom,v 1sekundu kogda tolko nacinaew krutitj pojavljaetsja i srazu ze propadaet,pitalsa najti sxemu zaziganija.negde i necego!!ewe pocemuto 2provoda idut cerez korobku s ograni4iteljem skorosti,i odin provod cerez pol motorolera k gudku(dlja cego?) signalizacii netu,imobilajzera toze vrode… vse golovu lomajut.Estj podozrenie cto generat0r??
Можете подсказать сайт по продаже запчастей на скутер MOTOLIFE CY50T -7 B (SPOTY) 4 -х тактный?Что то ничего найти не могу в инете.
А у меня вот такой вопрос,я вообще не шарю в электрике,но вот на цветной схеме реле напряжения 4-ре провода,а у меня 5-ть черного нет,у меня 150 куб. китаец пионер адмирал,жопа какая-то с электрикой прозвонил все норм вроде а на жолтом проводе походу короткое замыкание,там такая кипа проводов что мне делать снимать всю проводку?
Hej. Strona co jakiś czas nie działa, dlaczego ?
По воротники на ВКЛ, двигателе не работают, выключить двиг. Все нормально? Учем дело?
Где стоят ограничители на скутере Kymco Agility 50
Кимко Агилити 50 это маленький, легкий и надежный скутер для неспешной езды по городу. Многие мопеды приходят со встроенными с завода ограничителями, чтобы соблюдать законы в государствах, которые позволяют ездить на мото до 50 кубов без регистрации и не открывать права на скутер.
Ограничители максимальной скорости на Agility 50:
- CDI (модуль зажигания) ограничивает крутящий момент двигателя до 7000 об/мин
- Вариатор и ремень имеет конструкцию, ограничивающую максимальную скорость
- Жиклер карбюратора ограничивает расход топлива
Все они вместе ограничивают скутер до максимальной скорости 50 км/ч (в соответствии с требованиями для водителей без прав). Душылки могут быть легко удалены (дилером или владельцем), что увеличит разгон до 75 км/ч и улучшит динамику. Вы можете заменить CDI или проделать некоторые операции в катушке зажигания, которые будут ограничивать мотор до 9000 об/мин, а не 7000. Также можно удалить ограничитель с вариатора, что придаст немного скорости, и установить несколько больший основной жиклер, который будет слегка обогащать смесь для лучшей производительности. Но в таком случае нужно быть готовым к увеличению расхода топлива.
Тормоза тайваньского Агилити типичны для скутеров этого класса: дисковые передние и барабанные задние. Оба тормозные механизмы работают хорошо (задний тормоз намного лучше, чем в большинстве скутеров из Китая). Колеса 12» , что опять-таки характерно для таких мопедов и, конечно, лучше, чем 10» покрышки, установленные на многих полтинниках.
Объем бензобака составляет 5 л, на которых Вы сможете преодолеть расстояние не менее 150 км. Расход бензина моего Kymco Agility 50 приблизительно 2,5 литров на 100 км. При снятых ограничителях и движении с нагрузками трата топлива будет где-то 3,2 л.
Агалити 50 имеет хорошую особенность в том, что сиденье разделено на две части, а задняя его половина может быть зафиксирована в вертикальном положении, чтобы выступать в качестве спинки, как показано на фото ниже.
Размер багажника-унитаза позволяет положить в него шлем для скутера. Обычно в стандартную комплектацию входит и кофр. На панели приборов присутствует спидометр, одометр, но нет тахометра. Также есть указатель уровня топлива и современные часы.
Двигатель Kymco Agility 50 является обычным 4 тактным 2 клапанным силовым агрегатом типа GY6, объемом 49,5 см3, который устанавливался на многих скутерах на протяжении нескольких десятилетий. Этот испытанный двигатель способен на длительный срок службы, если его правильно обслуживать и эксплуатировать.
Освещение скутера не подходит для дальних поездок в темное время суток (лампочки по 35 Вт). При установке более мощного света нужно быть осторожным, чтобы избежать расплавления пластика. С другой стороны на 50 кубовом мотороллере Вы не будете передвигаться слишком быстро, так что прожектор, освещающий дорогу на километр перед мопедом, не нужен.
Электрический скутер F9
Из всей троицы самый интригующий — это, пожалуй, последний, электрический F9. Причём это не вышедший в серию прошлогодний концепт RevoNEX, который компания обещала к 2021 году, а весьма интересный самостоятельный проект.
Вопреки тому, что обычно электроциклы чрезвычайно много весят, масса F9 составляет всего лишь 107кг благодаря тому, что корпус батареи используется как нагруженный элемент шасси. Мотор имеет мощность 12,6лс — грубо говоря, на уровне 125-кубового мотоцикла. Он встроен в заднюю часть шасси, приводит заднее колесо ремнём через автоматическую двухступенчатую трансмиссию, установленную рядом с колесом, на конце необычной задней подвески, состоящей из двух параллельных односторонних маятников.
96-вольтовая батарея ёмкостью 48Ач весит лишь 17 килограммов, и производитель заявляет запас хода в 120км с одной зарядки. Время полной перезарядки при помощи быстрого зарядника составляет 2 часа. Максимальная скорость скутера впечатляет, едва не дотягивая до теоретического законного лимита в 110км/ч, а тяговитый электромотор обеспечивает и неплохое ускорение: его пиковый крутящий момент составляет 30Нм, и 50км/ч электроскутер набирает всего за 3 секунды.
DC CDI коммутатор
Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:
Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.
Актуально про Kymco
Ещё одна новинка от Kymco: электрический F9
Это первый в мире электрический мотоцикл, оснащенный двухступенчатой автоматической коробкой передач.
Электроверсия хэтчбека Changan Eado XT названа ET
Всемирно известный производитель скутеров KYMCO решил заняться выпуском мотоциклов.
Электроскутер Kymco Ionex и экосистема зарядных станций
Тайваньский производитель Kymco представил съемный блок аккумуляторов для нового модельного ряда электроциклов
Все ждали премьеру нового скутера, но производитель сфокусировал всё внимание на новой технологии аккумуляторов
Kymco показала на CES в Лас-Вегасе новую электронную систему для скутеров
Компания Kymco продемонстрировала на выставке потребительской электроники CES-2017 в американском Лас-Вегасе новую электронную информационную систему для скутеров.
Макси скутер Kymco AK550 представят в Кёльне
Скутер Kymco AK550 официально представят на мотовыставке Интермот 2016 в Кёльне, Германия (4 октября).
Kymco представил в Европе модель DownTown в версии Exclusive
Корейский бренд Kymco представил на европейском рынке свою модель скутера DownTown в версии Exclusive.
Kymco отзывает партию мотовездеходов
Тайваньский бренд Kymco официально объявил об отзыве (пока на североамериканском рынке) партии своих мотовездеходов.
Скутер Kymco People One 125i DD 2015
Kymco People One 125i DD 2015 — отличный городской скутер, который в Европе стоит 2 300 евро.
Скутер Kymco K-XCT 300i 2014 (АБС)
На мотошоу EICMA 2013 в Милане компания Kymco представила скутер Kymco K-XCT 300i 2014, который теперь комплектуется антиблокировочной системой.
Скутер Kymco Xciting 400i 2014 – теперь с АБС
Новый скутер Kymco Xciting 400i — топовая модель тайваньского производителя. С 2014 года она будет выпускаться с системой АБС, как и модели Kymco Downtown 300i/K-XCT 300i.
Скутер Kymco Agility 16+ 2014
Компания Kymco готовится к премьере нового скутера Kymco Agility 16+, который будет оснащаться 200-кубовым двигателем наряду с обновленной рамой и шасси.
Kymco представляет модель Xciting 400i 2013 года
Тайваньский производитель компания Kymco представляет обновленную модель скутера из вершины модельного ряда – Xciting 400i 2013 модельного года.
Kymco K-Pipe как байк для молодежи
По мнению многих мотоэкспертов, мотоцикл Kymco K-Pipe в чем-то можно назвать настоящим глотком свежего воздуха в сегменте малокубатурных мотоциклов за последние годы.
Kymco представила линейку скутеров 2013 года
Тайваньский производитель Kymco представил линейку своих скутеров образца 2013 модельного года.
Регулировка карбюратора скутера 4т
Одной из наиболее важных деталей любого скутера считается карбюратор, именно он отвечает за правильную подачу топлива, а поэтому следует иметь правильно настроенный карбюратор. Изначально производитель делает скутера, которые бы подходили под определенную климатическую обстановку, а с нашими переменами погоды топливная система может не справляться, в результате чего карбюратор работает неправильно и чаще всего не держит обороты. Именно поэтому современные скутера оснащаются различными регулировочными болтами, чтобы владелец транспортного средства смог настроить двигатель под нужные параметры, и регулировка карбюратора скутера не вызывала трудностей.
Карбюратор — это определенная деталь скутера, которая отвечает за приготовление топливной смеси, при этом смешивается бензин с воздухом. Стандартно соотношение бензина и воздуха составляет 1 к 15, поэтому любой карбюратор должен выдавать эти показатели. Также в зависимости от данного соотношения смесь может быть разной, в вышеуказанных параметрах она будет оптимальной. Но если вы хотите получить смесь, которая бы не глушила двигатель на холостых оборотах, делайте соотношение 1 к 13.
После этого можно назвать смесь «богатой». И, наконец, последний тип — бедная смесь. Это наиболее худший вариант, где соотношение топлива с воздухом составляет 1 к 17. При бедной смеси есть риск образования нагара в поршне и полная его поломка, поэтому дальше мы расскажем о том, как происходит регулировка карбюратора на скутере 4т.
