Схема электрическая для скутера Vento Triton

Электрическая схема проводки китайского скутера 4т 125 и 150 cc

В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.

Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:

  • ABM — Sprinter 150, Vulcan 150
  • Alfamoto — Bison 150, Fighter 150, Saigak 150
  • Baotian — BT151 T-2, BT125Т-2/17
  • ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
  • CPI — Oliver Sport 125, Oliver City 125
  • Corsa — Fratello 150
  • Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
  • Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
  • E-Moto
  • Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
  • Fada — FD150QT-15
  • Honling — Boomerang 125, Joker 125
  • Hyosung — MC 150
  • Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150
  • Jialing — JL125T, JL150T-6, JL150T-7
  • Кeeway — Аrn 150, Focus 150
  • Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E
  • Kinroad — XT125T-8, XT150T-8 Wind Hunter
  • Kymco — Grand Dink 125, Grand Dink 150, Agility 125
  • Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15
  • Patron Rus — Leo 125, Major 150
  • Qingqi — QM125T-R
  • Reggy — Fantom RG125S1250-1251
  • RM Rus Русская механика — Brilus 125-12E, RM-X125-12С
  • Skymoto — Bravo 150, Rio 150, Asia 150
  • SYM — VS-150, RS-125, RS-150
  • Vento — Phantom GT5, Hantera GT5, Triton R4
  • Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150
  • Xinling — TXM125-E, TXM125 Winq
  • Yinxiang — YX150

Скачать схему

Эл схема китайского скутера с индикатором боковой опоры

Скачать схему

Владимир Иванов/ автор статьи

Автомеханик с опытом более 20 лет в ремонте и обслуживании автомобильной и мотоциклетной техники. Пишу статьи и отвечаю на вопросы посетителей сайта skuterov.ru

Почему стоит менять электрические соединения зажигания Alpha, Delta

Необходимость в замене отдельных элементов электропроводки Alpha, Delta может быть вызвана разными причинами. Например, ваша модель продавалась без тахометра, а вы хотите его установить. Или из строя вышли провода, отвечающие за подключение зажигания, стартера, осветительных приборов и подсветку индикаторов на панели управления. Также есть еще одна причина, по которой многие водители меняют не отдельные провода, а все электрические соединения в целом. Это связано с тем, что даже мопеды, выпускаемые на отечественных заводах, не рассчитаны на эксплуатацию в российских климатических условиях. В качестве изоляции используется самый дешевый пластик. Конечно, это оказывает положительное воздействие на итоговую стоимость Alpha, Delta. Однако при отрицательных температурах такая изоляция становится хрупкой и начинает крошиться. Если вы планируете использовать мопед и в холодное время года, лучше сразу заменить всю электропроводку на более качественную. Тем более, что это не очень сложно сделать при наличии определенных навыков, а также подробной схемы подключения различных проводов.

Электрические соединения мопеда могут показаться сложными и запутанными, если предварительно не изучить теорию. В данном случае предлагается для ознакомления официальная схема проводки мопедов «Альфа», «Дельта» с двигателем от 49, 9 до 107 кубических сантиметров.

Поскольку данная схема цветная, вы без проблем определите, к чему подключаются синие, желтые, зеленые, розовые и черно-красные провода. Если у вас новенький мопед, вся проводка будет полностью соответствовать данной цветовой схеме. Другое дело, если ваше транспортное средство уже подвергалось ремонту или апгрейдингу. Тогда придется ориентироваться на расположение проводов, а также подключенные к ним приборы. К примеру, выключатель стартера запитан розовым и черным проводом, а замок зажигания — зеленым, черным, красным и черно-белым.

Электрическая схема проводки китайского скутера 4т 125 и 150 cc

В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.

Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:

  • ABM — Sprinter 150, Vulcan 150
  • Alfamoto — Bison 150, Fighter 150, Saigak 150
  • Baotian — BT151 T-2, BT125Т-2/17
  • ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
  • CPI — Oliver Sport 125, Oliver City 125
  • Corsa — Fratello 150
  • Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
  • Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
  • E-Moto
  • Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
  • Fada — FD150QT-15
  • Honling — Boomerang 125, Joker 125
  • Hyosung — MC 150
  • Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150
  • Jialing — JL125T, JL150T-6, JL150T-7
  • Кeeway — Аrn 150, Focus 150
  • Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E
  • Kinroad — XT125T-8, XT150T-8 Wind Hunter
  • Kymco — Grand Dink 125, Grand Dink 150, Agility 125
  • Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15
  • Patron Rus — Leo 125, Major 150
  • Qingqi — QM125T-R
  • Reggy — Fantom RG125S1250-1251
  • RM Rus Русская механика — Brilus 125-12E, RM-X125-12С

Skymoto — Bravo 150, Rio 150, Asia 150 SYM — VS-150, RS-125, RS-150 Vento — Phantom GT5, Hantera GT5, Triton R4 Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150 Xinling — TXM125-E, TXM125 Winq Yinxiang — YX150

Скачать схему

Ремонт кикстартера на китайском скутере подручными средствами

14 Mar, 2015

Показано как можно устранить некоторые поломки кикстартера простыми средствами. еще инфа на странице — valeraprivalov.ru/problemyi-s-kikstarterom-na-skutere-super-sport-acar/

Comments

Это храповик от сузуки летс

как просверлили шестеренку? пытался в ручную но там сталь пипец

В конце сезона у меня кикстартер опять отказал. зубья полумесяца сразу были немного покоцаны и в конце концов пару зубьев обломило. тогда я решил проблему с заводкой скутера уже так — https://www.youtube.com/watch?v=USmTDyuNiWI

У меня она была уже с дыркой. я купил этот скутер как неходовой. кикстартер не работал. эту шестеренку просто отдали а вала на которую она одевалась не было. возможно она была запрессована на вал но не сильно. а так просверлить конечно проблема — надо в токарном станке сверлом с победитовой напайкой. чтобы шестеренка крутилась на валу ровно — надо чтобы все было точно.

у меня проблема с ножкой, я когда скутер завожу все норм, но после того как завел она как будто чем то трется там и очень громкий и противный скрежет, и шатается так же как на видео если прижать к вариатору то шум пропадает, но стоит отпустить начинается, помогите пожаль, я уже за. ся ломать голову на счет того что это может быть двиг 4т 50сс

Это интересно: Как выиграть суд с дорожной службой и получить компенсацию за ремонт машины?

Чувак, точь в точь такая же проблема. Решил ли ты ее. Также, лапку я прислоняю к вариатору когда еду, звук пропадает.

Мне так сложно сказать — в чем у вас на скутере проблема. надо снимать крышку и где трет — должно быть видно. возможно ваша версия «. трется как будто полумесяц об храповик изза плохой шайбы или втулки. » — верна. возможно надо заменить втулки оси полумесяца или может есть ещё какая-то причина. надо смотреть визуально — ведь я занимаюсь ремонтом только своего скутера, а на моем такой проблемы не было.

трется как будто полумесяц об храповик изза плохой шайбы или втулки, но не уверен изза этого это или нет

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

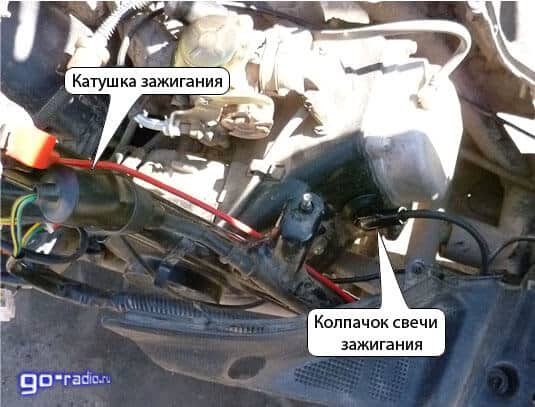

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Альфа в базовой комплектации имеет

  1. Электрический стартер.
  2. Электронное зажигание на 12В.
  3. Электронный тахометр на приборной панели.
  4. Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды. Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

Схема электрооборудования мопедов Альфа (Alpha), Дельта, Орион

1 — модуль зажигания (CDI); 2 — катушка зажигания;3 — свеча зажигания; 4 — генератор; 5 — регулятор напряжения; 6 — батарея; 7 — предохранитель; 8 — стартёр; 9 — кнопка «Пуск»; 10 — пусковое реле; 11 — тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 — индикатор нейтрали КПП; 15 — подсветка приборов; 16 — фара; 17 — индикатор дальнего света; 18 — задний габарит; 19 — индикатор левого поворота; 20 — указатель левого поворота; 21 — индикатор правого оборота; 22 — указатель правого поворота; 23 — переключатель указателей поворота; 24 — реле-прерыватель; 25 — кнопка включения звукового сигнала; 26 — выключатель стоп-сигнала ручного тормоза; 27 — выключатель стоп-сигнала ножного тормоза; 28 — цифровой индикатор скорости КПП; 29 — переключатель света; 30 — выключатель освещения; 31 — охранная сигнализация; 32 — переключатель цифрового индикатора скорости; 33 — звуковой сигнал; 34 — передний габарит

Нюансы, касающиеся обеих схем

Если охранную систему подключить, как рассмотрено выше, можно получить работоспособный вариант, разве что без дистанционного запуска. Вообще, сигнализация на скутер может устанавливаться в разных вариантах. Например, если не нужна блокировка двигателя, просто не разрезайте провод и не подключайте «серый» и «розовый» шнур. Можно не подключать и сирену, а также поворотники скутера (на выбор владельца). Дальше все схемы, что были рассмотрены, будут только усложняться.

Снабдим мотор дистанционным запуском

«Синий» провод, идущий из разъема сигналки, может подавать напряжение на реле, включающее стартер. Разберемся, к чему подключать его.

Кнопка запуска стартера

От модуля кнопки «2», если он присутствует вообще, могут идти несколько проводов. Один из них подключен к штатному реле, и на нем при нажатии может появляться:

  • + 12 Вольт. Тогда, соедините сам шнур с «синим» проводом сигналки (Т-образное подключение);
  • Потенциал «массы». Если нужен автозапуск, придется купить реле, нормально разомкнутые контакты которого подключают между «массой» и найденным шнуром.

Устанавливая дополнительное реле, включайте обмотку между «синим» проводом и массой. При этом электронику сигналки надо защитить диодом.

Схема распайки дополнительного реле

В «главе 1» рассматривалось, как установить сигнализацию на скутер с 4-х и с 2-контактным зажиганием. Во втором случае, например, дистанционный запуск реализовать проще:

Автозапуск, зажигание с двумя контактами

Цифрами здесь обозначены точки подключения реле:

  1. Контакт 30;
  2. Контакт 87;
  3. Контакт 85 (катод диода);
  4. Контакт 86 (анод диода).

Как видите, новых точек подключения не добавится. Единственное, что придется протянуть шнур от «массы» к контакту «86».

К любой технике, выпущенной в Китае, последний абзац не относится. Просто, на скутерах Nexus, Racer, Tachilla и многих других используется 4-контактное зажигание.

Тонкости подключения к коммутатору

Сразу заметим: в этой главе говорится только о первой схеме, то есть о 4-контактном зажигании. Как вы помните, для подключения сигналки требуется разрывать один провод, идущий к коммутатору:

Электрическая схема системы зажигания

Шнур, о котором идет речь, отмечен стрелкой. Найти его в большинстве случаев несложно:

Модуль коммутатора зажигания

Здесь к коммутатору подключены 6 шнуров, и их маркировка является понятной.

Иногда, в то же время, модуль коммутатора представляет из себя миниатюрный блок, и бывает трудно даже найти его местоположение. Что верно для большинства моделей Racer и для многих других.

Электрооборудование скутера «Рэйсер Дракон»

Сложно догадаться, но модуль коммутатора здесь – это деталь под цифрой «5». А иногда, в сложных случаях, используется цифровой коммутатор, к которому подключен разъем с десятками шнуров. Такой пример у нас рассмотрен на видео. Желаем удачи.
