Схема электрооборудования скутера MBK Booster

Общее устройство скутера

Любой владелец скутера должен знать, как устроено его транспортное средство, ведь без таких знаний не только нельзя узнать причину неисправности, но и устранить её

Практически вся техника, неважно в какой стране или на каком заводе она была произведена, отличается одинаковой схемой устройства скутера, поэтому изучив и починив один мопед, вы без труда сможете устранить неполадки в любом другом

Скутеры по праву считаются одни из самых экономичных и неприхотливых средств передвижения. Простота в эксплуатации, небольшая мощность двигателя и удивительная проходимость сделали скутеры одним из самых популярных видов техники.

Если рассматривать общее устройство скутера, то, можно сказать, что этот транспорт заключает в себе двигатель, трансмиссию, подвеску, ходовую часть, пластиковые детали и системы, отвечающие за управление. Следует детально рассмотреть функции основных узлов мопедов.

В двигателе скутера (устройство зачастую представляет собой ДВС — двигатель внутреннего сгорания) энергия, получаемая от сгорания топлива, преобразуется в механическую, которая и приводит технику в движение.
Основная функция трансмиссии заключается в передачи крутящего момента из двигателя к ведущему колесу (в случае скутеров — это заднее колесо). Трансмиссия большинства мопедов, которые были произведены в период с начала 2000 годов по сегодняшний день, состоит из автоматического вариатора, сцепления, редуктора, а также системы ножного запуска.

На схеме представлено общее устройство мопеда: 1 — передний обтекатель; 2 — панель рулевого управления; 3 — защитный рулевой обтекатель; 4 — места для пассажира и водителя; 5 — багажник, расположенный под сиденьем; 6 — крыло; 7 — боковой обтекатель; 8 — заднее колесо; 9 — силовая передача; 10 — водительский пол; 11 — подвеска; 12 — тормозная система.

К ходовой части мопеда относятся оба колеса, тормозная система и подвеска. Именно благодаря подвеске, которая обеспечивает связь колёс с рамой, вибрации при езде гасятся, а торможения или набор скорости осуществляются плавно и мягко.

На фото показано устройство мопеда, а точнее, блок «двигателя и трансмиссии»: 1 — место, где двигатель крепится к раме; 2 — цилиндр двигателя; 3 — собственно, трансмиссия, в которую входит устройство вариатора скутера, а также сцепление; 4 — место, к которому крепится амортизатор; 5 — колесо.

В основном на всех мопедах стоит либо двухтактный, либо четырёхтактный бензиновый двигатель и, в зависимости от таких особенностей, мопед или скутер может быть дополнен различными компонентами — например, маслонасосом.

Следует отметить, что устройство карбюратора скутера также относится к блоку «двигателя-трансмиссии», хоть оно и не указано на фото.

К устройствам управления скутера относят руль, ряд кнопок зажигания, поворотников, переключатели света фар тормозные рычаги и регулятор скорости.
Пластиковой облицовкой называют все грязевики, обтекатели, а также такой тюнинг, как спойлеры или панели, выполняющие эстетическую функцию.

Боковые зеркала, багажник, кофры и другие детали, не входящие в базовое устройство скутера, называют дополнительными компонентами или оборудованием.

Несмотря на то что многие мотолюбители привыкли к скутерам с автоматическим центробежным сцеплением, на рынке можно встретить также и двухколёсную технику с механической системой переключения передач (например, с механической четырёхступенчатой коробкой переключения передач с объёмом двигателя в 49,3 куб. см). Такие скутеры считаются редкостью и требуют от водителей больших навыков управления.

Схема проводки мопеда дельта китай

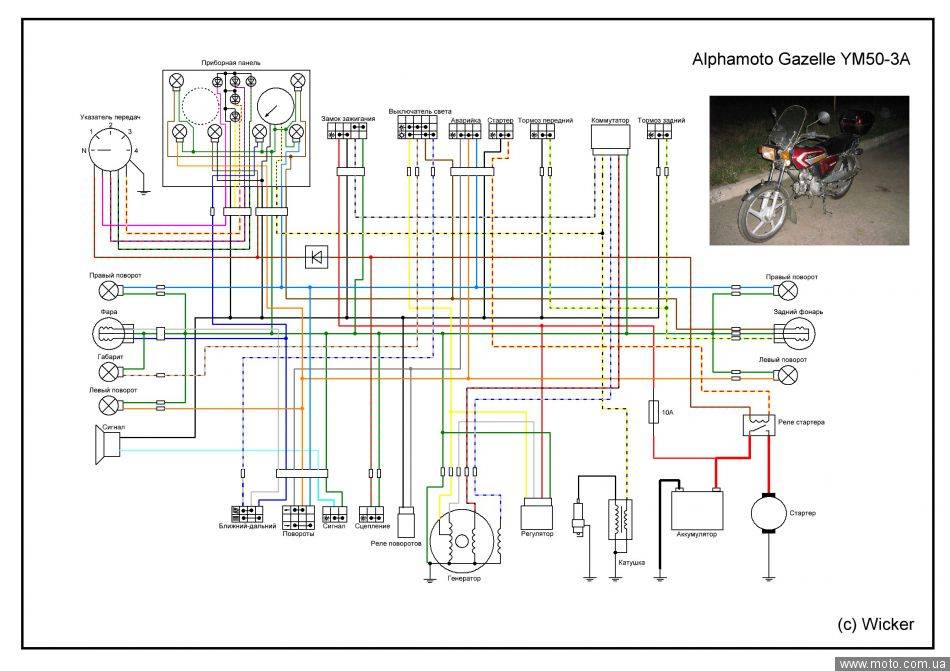

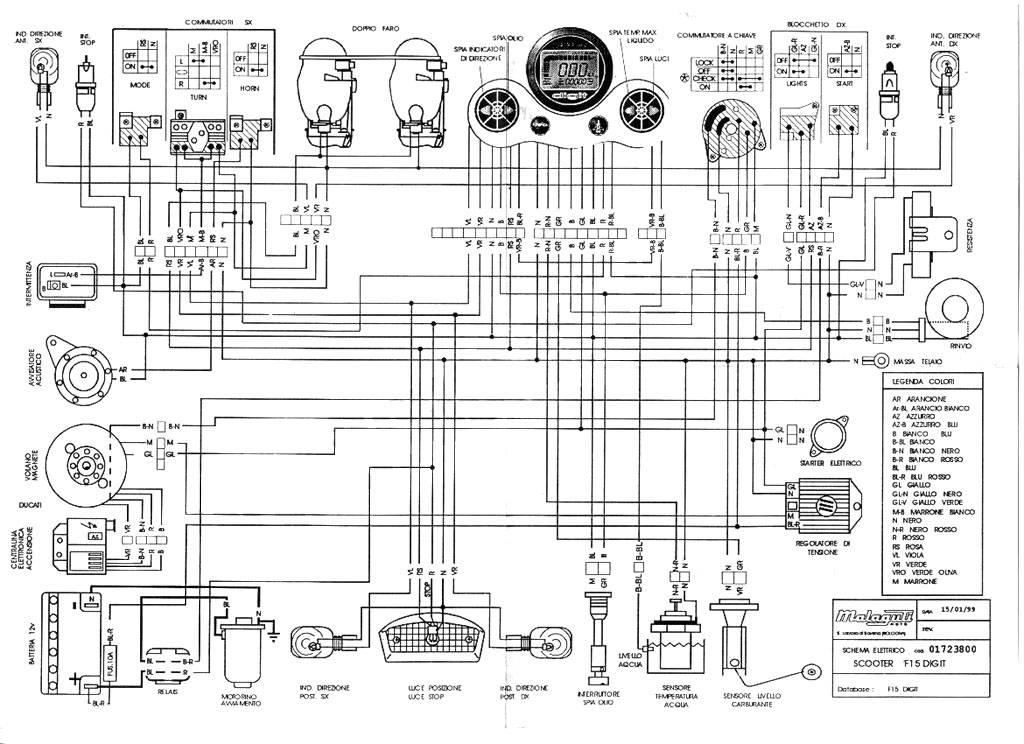

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

центральный замок;
источник зарядки аккумулятора – генератор;
ограничитель напряжения;
системы образования и контроля искры;
управляющие элементы для фар, стоп-сигнала, поворотов;
индикатор уровня топлива в баке.

Соединение всех цепей воедино осуществляется при помощи проводки.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Как проверить стартер скутера?

Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.

Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.

Тест напряжения в генераторе скутера

Если у вас есть мультиметр, можно проверить исходящее напряжение генератора. У хороших аккумуляторов напряжение будет превышать его номинальный уровень напряжения, даже если он полностью разряжен и позволяет сидеть несколько минут или если он находится на хранении.

Если аккумуляторная батарея не восстанавливается выше номинального уровня напряжения в течение нескольких минут после разряда, это указывает на неисправный или изношенный аккумулятор. Когда аккумулятор полностью заряжен, а его напряжение ниже номинального уровня напряжения, это также указывает на неисправный или изношенный аккумулятор. Хорошие аккумуляторные батареи для скутеров будут возвращаться выше их номинального уровня напряжения в течение нескольких минут после запуска скутера.

Найдите на контроллере скорости любые сожженные или расплавленные провода, или проводные разъемы. Если какие-либо провода сжигаются или расплавляются, то контроллер скорости может быть неисправен. Понюхайте регулятор скорости на наличие любых запахов гари. Если регулятор скорости пахнет, то он почти всегда неисправен.

Контроллер скорости

Если у регулятора скорости нет сгоревших или расплавленных проводов, и он не пахнет, он все равно может быть неисправен. Проверьте все остальные компоненты электрической системы вокруг контроллера скорости и используйте процесс устранения, чтобы определить, работает ли регулятор скорости или нет. Регуляторы скорости слишком сложны, чтобы их можно было легко протестировать. Использование профессиональной диагностики — лучший способ определить, работает ли регулятор скорости или нет. Если все остальные компоненты электрической системы хорошо разбираются, но скутер не работает, что указывает на неисправный контроллер скорости.

Также можно посмотреть несколько видео

Регулятор напряжения или как его еще называют реле-регулятор

Эта деталь электрооборудования является очень важной и именно от нее зависит долговечность работы аккумулятора и других электроприборов. Реле выполняет функцию стабилизатора напряжения на том уровне который выдает генератор, потом это напряжение идет на все приборы скутера которые его используют

Если бы регулятор напряжения был неисправен или отсутствувал на скутере то напряжение бы прыгало и быстро погорели бы все приборы

Регулятор держит напряжение в определенных нормах не давая ему слишком подниматься и опускаться, как правило в пределах 12-14.5 вольт. Например лампы накаливания существенно страдают даже от повышения напряжения на 2 вольта

Если бы регулятор напряжения был неисправен или отсутствувал на скутере то напряжение бы прыгало и быстро погорели бы все приборы. Регулятор держит напряжение в определенных нормах не давая ему слишком подниматься и опускаться, как правило в пределах 12-14.5 вольт. Например лампы накаливания существенно страдают даже от повышения напряжения на 2 вольта.

Генератор может выдавать и 35 вольт, а регулятор сбрасывает это напряжение до 12 вольт. Для зарядки аккумулятор скутера нужно постоянный ток, именно регулятор превращает переменный ток в постоянный. Поэтому за состоянием регулятора напряжения скутера надо смотреть очень внимательно чтобы не наделать беды. Один из способов понять что реле-регулятор вышел из строя это то, что лампочки быстро перегорают. Они сами по себе имеют достаточно высокий ресурс и долговечность но одновременно чувствительны к перепаду напряжения. Кстати при запуске скутера со стартера, происходит сильный скачок напряжение который также способен навредить, но регулятор на скутере снова исправляет эту ситуацию.

Различные производители скутеров ставят разные реле-регуляторы, поскольку для каждой модели он нужен индивидуальный. В зависимости от схемы регулятора напряжения могут отличаться также и разъёмы.

Реле регулятор напряжения на китайском скутере отличается от японского даже количеством клемм. Так, в китайском их 5 (папа), а в японском всего 4.

Но общий принцип работы регулятора напряжения во всех почти одинаковый и выполняет роль коммутации напряжения с помощью мощного тиристора, включение и отключение напряжения с генератора.

Схема регулятора на японских скутере:

Устройство скутера и его основные узлы.

Устройство скутера с точки зрения организации его основных узлов можно рассмотреть с помощью рисунков ниже.

Управление скутером осуществляется, как правило, тремя элементами: ускорение — 1) ручка газа; тормоз — 2) задний и 3) передний. Из двух рулевых ручек скутера — ручка газа правая. Тормоза с обоих сторон; задний и передний — справа или слева, каждый производитель решает сам, как устроить.

Кроме того, на рулевой панели (если можно так выразиться ) устроились датчики, управляющие кнопки и переключатели (см рисунок). Обычно так: слева — клаксон (1), поворотники (2), переключатель ближнего/дальнего света (3); справа — электростартер (4), свет вкл/габариты/выкл (5), и иногда стоп-кнопка-переключатель (ей можно заглушить двигатель не выключая зажигание, но и не заведёшь, пока не включишь обратно) (6). Цифрой 7 обозначен регулятор натяжения тросика газа. На моём скутере есть еще кнопки управления электронными часами. Из датчиков — спидометр, иногда тахометр, датчик уровня топлива, на двухтактниках почти всегда присутствует датчик уровня масла в маслобаке, индикаторы света, поворотников. Также, у скутеров с гидравлическими тормозами, обычно на руле располагается «тормозной бачок» (8), — по нему определяется уровень тормозной жидкости.

Для чего в устройстве скутера двигатель, думаю объяснять не нужно. Скутер может быть оснащён двухтактным или четырёхтактным двигателем — в зависимости от этого устройство скутера может дополняться дополнительными узлами, например, маслонасос для двухтактного двигателя. (Ну, дизельные, роторные и реактивные двигатели на скутеры пока не ставят. По крайней мере, серийно

Проверка высоковольтной цепи

Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.

Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.

Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм (Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор) и крутим двигатель

Если искра появилась значит пробит колпачок — меняем на новый.
Если искры по-прежнему нет — возможно пробит или поврежден высоковольтный провод.

Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.

Если искра появилась значит пробита изоляция или оборвана центральная жила высоковольтного провода — меняем на новый
Если искры нет значит по методу исключения — неисправна катушка зажигания — меняем на новую
