Схема проводки мопеда дельта китай

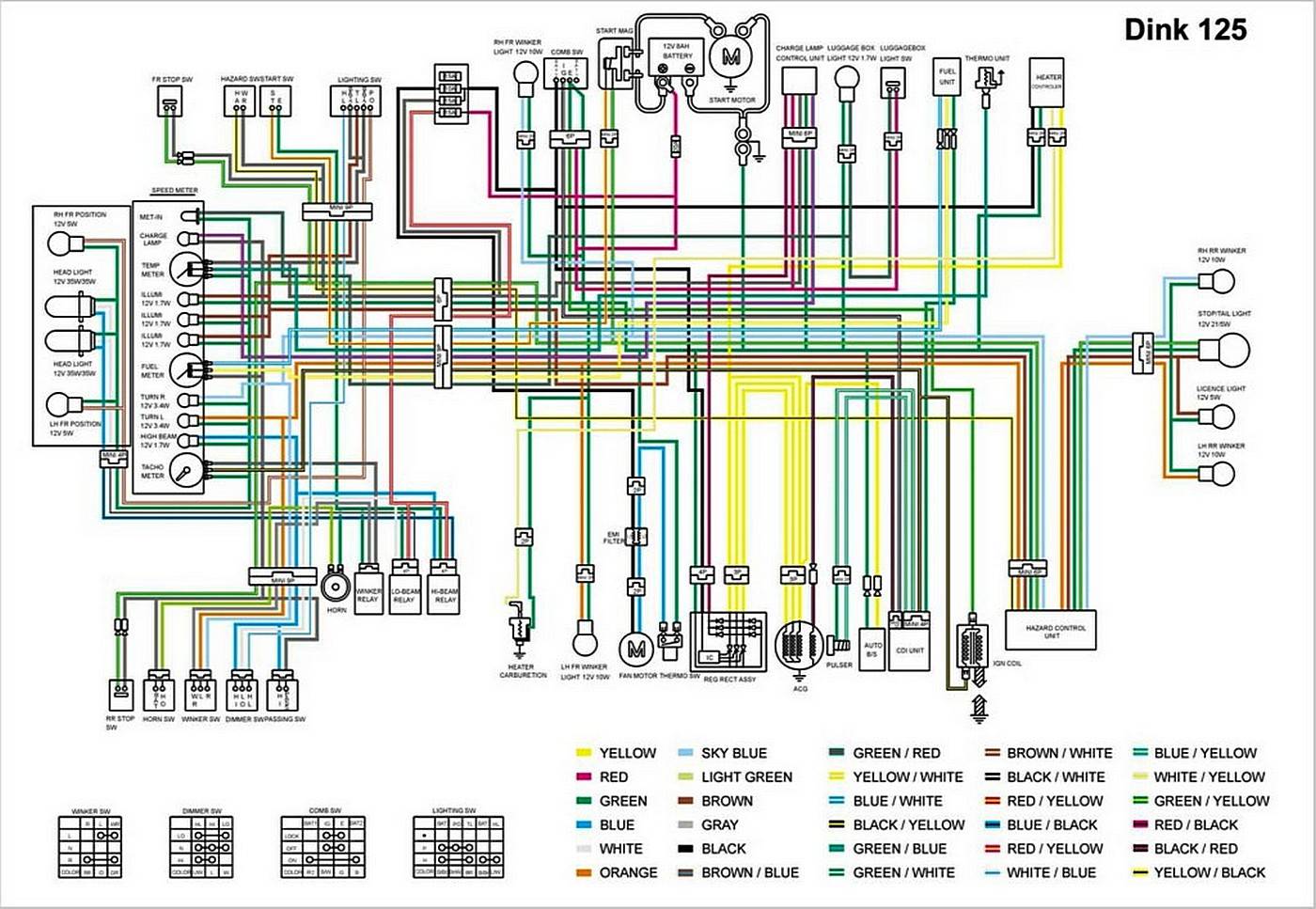

Принципиальная электрическая схема китайских скутеров изображена на рисунке:
Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.
Электрика и электрооборудование скутера
Основными компонентами в схеме 4т мопеда являются:
- центральный замок;
- источник зарядки аккумулятора – генератор;
- ограничитель напряжения;
- системы образования и контроля искры;
- управляющие элементы для фар, стоп-сигнала, поворотов;
- индикатор уровня топлива в баке.
В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.
Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…
Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков
В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.
Генератор.
Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).
От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.
Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).
Реле-регулятор.
Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.
Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.
В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.
На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.
По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Элементы цепи зажигания
Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI. Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом
Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать
Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.
Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.
Реле регулятор
Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.
Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.
К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.
Нельзя стабилизировать напряжение, которое служит для питания ламп. Его можно лишь ограничить при помощи реле-регулятора до уровня 12 В. Даже при работе на небольших оборотах генератор выдает чрезмерно большое напряжение, которое не подойдет для работы ламп и иных осветительных приборов. Если реле-регулятор будет неисправен, могут сгореть габариты или лампы, которые будут в этот момент включены.
Однако само по себе устройство не отличается особенной сложностью. Если его разобрать, внутри можно обнаружить печатную плату, электронную схему с тиристором BT151-650R, диодный мост, для которого используются диоды 1N4007, один мощный диод 1N5408, кроме этого, присутствуют элементы обвязки, которые включают следующее: SMD-транзисторы небольшой мощности, конденсаторы электролитические, стабилитрон и различные резисторы. Именно эта простота приводит к тому, что реле часто не выдерживает больших нагрузок и ломается. Поэтому не повредит иметь запасное и возить его с собой: меняется оно быстро.
Электрическая проводка
В любом транспортном средстве важна правильно подключенная проводка из качественных проводов. Можно купить готовую или собрать ее самостоятельно, однако рекомендуется соблюдать цвета, это поможет разобраться, что куда идет в случае необходимости ремонта.
Замок зажигания и его особенности
Все вышеперечисленные элементы системы зажигания объединяются в одну систему, которая управляется при помощи замка зажигания. Данная деталь имеет ключ для удобства. По сути это переключатель, который можно ставить в разные позиции.
Чаще всего замок имеет три положения работы, так как является универсальным для большого количества техники, но применяют в схемах обычно два положения. Первое положение вызывает замыкание красного и черного провода, что позволяет напряжению попасть с аккумуляторной батареи в электроцепь. После можно пользоваться стартером и запускать двигатель. Второе положение, наоборот, прерывает цепь что приводит к отключению аккумулятора и выключению двигателя. Если замок неисправен, а скутер надо завести, можно просто соединить два провода вместе.
Устройство электронного зажигания скутера
Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.
Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.
Коммутатор
У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.
Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.
Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.
Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.
Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.
Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.
Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.
Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
Уход за генератором мотоцикла восход — как снять, что проверить и правильно установить
Уход за генератором в основном сводится к подтягиванию резьбовых креплений статора и ротора генератора, а также клемм проводов.
Для того чтобы снять генератор, необходимо:
- отсоединить провода цепи зажигания, датчика, освещения стоп-сигнала и указателей поворотов от клемм генератора;
- отвернуть три винта, крепящие статор к картеру, и снять статор;
- отвернуть болт крепления ротора генератора и легкими осторожными ударами деревянного молотка по противоположным сторонам ротора снять его с цапфы и вынуть шпонку.
Проверка снятых деталей
После снятия статора и ротора генератора детали промыть чистым бензином, тщательно осмотреть. На статоре разобрать клеммы крепления проводов. Насухо протереть все изоляционные детали клемм.
Установка генератора
Установку произвести в обратной последовательности, при этом необходимо:
- проверить биение ротора генератора, которое должно быть не более 0,1мм при закрепленном болте;
- затяжку статора генератора производить без перекосов, обеспечив плотное прилегание ко всем трем опорам;
- правильно произвести установку зажигания;
- провода генератора должны быть надежно закреплены и хорошо изолированы друг от друга.
