Малоизвестный мотоцикл от завода имени Дегтярёва, ЗиД Фермер 200
Из времен Советского Союза нам осталось много разной техники, это и классика АвтоВАЗа и ЗИЛы 130 и множество мототехники. В основном конечно такого рода остатки используются в глубинке или деревнях, но и в городах бывают тоже часто встречаются даже какой-нибудь Москвич 412. В сегодняшней статье мы поговорим о мотоцикле всем известного завода имени Дегтярёва, который выпускался там с 1993 года. Это мотоцикл с названием Фермер, полное название ЗиД Фермер 200.
Это трехколёсный мотоцикл предназначенный предпочтительно для езды по бездорожью. Одноцилиндровый двухтактный мотор получил объём 200 кубических сантиметров и мощность в 13 л.с. Охлаждение двигателя воздушное. Трансмиссия четырехступенчатая механическая, дополнительно предусмотрена передача для заднего хода. Масса мотоцикла 210 килограмм, но это не мешает ему набирать скорость в 50 км/ч. Также к мотоциклу можно присоединить прицеп массой 270 килограмм, при такой нагрузке мотоцикл разгоняется до 30 км/ч. Расход горючего составляет всего 4.5 литра на 100 километров езды.
Топливный бак может вместить пятнадцать литров горючего, что вполне хватит на расстояние в триста километров. Последний мотоцикл вышел с завода в 2002 году, эту модель вполне можно сейчас встретить в мелких фермерских хозяйствах или просто частных руках. Очень удобный мотоцикл, на котором можно, как просто покататься по песку или пересечённой местности, так и использовать в качестве перевозки грузов.
Источник
Техническая характеристика мотороллер ТУЛА Т-200
Общие данные
Тип – Тяжелый дорожный одиночка; База, мм – 1380; Дорожный просвет, мм – 120; Габаритные размеры, мм: Длина – 1930; Ширина – 515; Высота – 1100; Емкость топливного бака – 12,5 – 13,35 литров; Вес, кг: Сухой – 160; Эксплуатационный – 175; Норма расхода топлива по шоссе, л/100км – 3,5; Запас хода по топливу по шоссе, км – 360; Максимальная скорость, км/час; – 80; Основные емкости, л: Картер коробки передач – 1,0; Гидрогасителя колебаний передней вилки – 0,25; Задней подвески – 0,18;
Двигатель
Тип – Одноцилиндровый двухтактный с возвратной двухканальной продувкой и принудительным воздушным охлаждением; Диаметр цилиндра, мм – 62; Ход поршня, мм – 66; Рабочий объем, см в кубе – 197; Максимальная мощность л. с. – 8; Степень сжатия – 6,6; Количество уплотнительных поршневых колец – 3; Материал: головка цилиндра – алюминиевый сплав; прокладок головки – армированный асбест; поршней – алюминиевый сплав; Диаметр поршневого пальца, мм – 15; Фазы газораспределения: открытие впускного окна – 67,5 градус до в.м.т. закрытие – 67,5 градус после в.м.т. открытие выпускного окна – 66 градусов до н м т. закрытие – 66 градусов после н.м.т. открытие продувочных окон – 54 градусов до н.м.т. закрытие – 54 градусов после н.м.т.
Трансмисссия
Передняя передача – цепная; втулочная цепь, работающая в масляной ванне, 2,35. Размер цепи, мм – 9,525 на 9,5; Сцепление – многодисковое работающее в масляной ванне; Количество дисков: ведущих – 5; ведомых – 5; Количество пружин – 5; Коробка передач – четырехступенчатая; Управление переключением скоростей – ножное с электроуказателем переключения скоростей; Передаточное число: на первой скорости– 3,0; – второй – 1,643; – третьей – 1,233; – четвертой – 0,90; Общее передаточное отношение: На первой скорости– 15,8; – второй – 8,65; – третьей – 6,5; – четвертой – 4,7
Зажигание и электрооборудование
Тип зажигания – динамо батарейное; Катушка зажигания – Б-51; Прерыватель – смонтирован на статоре генератора; Аккумуляторная батарея – 3-СМТ-11; Генератор – династартер ДС-1; Напряжение, в – 12; Мощность, вт – 90; Запальная свеча – А11У; Реле-регулятор – РР – 45; Сигнал – С-36; Фара – ФГ-50Б; Опережение зажигания – 5,5 градусов плюс – минус один градус до В.М.Т. Регулировка опережения зажигания – Автоматическая, центробежным регулятором; Зазоры, мм: Между контактами прерывателя – 0,4 – 0,6; – электродами свечи – 0,6 – 0,7;
Ходовая часть
Рама – трубчатая сварная; Подвеска переднего колеса и заднего – рычажного типа с пружинами и гидравлическим гасителем колебаний; Тормоза – колодочные; Колеса – дисковые разборные взаимозаменяемые (по дискам); Размер шин, в дюймах – 4,00 – 10; Давление воздуха в шинах ( первое число без пассажира), атм: Переднее колесо – 1атм, 1,5 атм; Заднее колесо – 1,5атм, 2,0 атм.
Опыт эксплуатации
Модель ЗИД 200 обладает хорошей устойчивостью и управляемостью. Квадроцикл легко преодолевает небольшие и средние препятствия на дороге. Мощность двигателя достаточная, чтобы перевозить грузы или буксировать транспортные средства. Модель многофункциональная и при этом характеризуется относительно невысокой стоимостью.
Владельцы аппарата отметили, что двигатель и прочие важные узлы и механизмы практически не защищены. Поэтому не стоит испытывать квадроцикл на прочность. По дорогам с большими препятствиями, камнями и ветками на нем лучше не ездить. Если же это необходимо, рекомендуется установить дополнительную защиту.
схема подключения зажигания восход 3м
Scor83
Мистер Стабильность Uploader 100+
Стаж: 9 лет 10 мес.
Сообщений: 16457
Ratio: 1061,429
Раздал: 123,5 TB
Поблагодарили: 373
100%
| |||||||||||||||
Scor83
Мистер Стабильность Uploader 100+
Стаж: 9 лет 10 мес.
Сообщений: 16457
Ratio: 1061,429
Раздал: 123,5 TB
Поблагодарили: 583127
100%
tipa_pashaДа, это просто проверка от роботов как вконтакте. Один раз введешь и всё. |
Примерные нормы корректировки плотности электролита, г/см3
| Требуемая плотность электролита в АКБ г/см3 | Реальная плотность электролита, г/см3 | ||||||||||||||||||
| 1,15 | 1,16 | 1,17 | 1,18 | 1,19 | 1,20 | 1,21 | 1,22 | 1,23 | 1,24 | 1,25 | 1,26 | 1,27 | 1,28 | 1,29 | 1,30 | 1,31 | 1,32 | 1,33 | 1,34 |
| 1,24 | 254 | 220 | 201 | 181 | 158 | 133 | 105 | 74 | 40 | 24 | 47 | 68 | 87 | 105 | 112 | 138 | 153 | 167 | 181 |
| 1,26 | 290 | 275 | 159 | 241 | 222 | 200 | 176 | 149 | 119 | 84 | 45 | 23 | 44 | 63 | 82 | 99 | 115 | 130 | 145 |
| 1,28 | 342 | 330 | 316 | 301 | 285 | 266 | 246 | 223 | 198 | 169 | 136 | 97 | 53 | 21 | 41 | 59 | 77 | 93 | 108 |
| 1,30 | 396 | 385 | 374 | 362 | 348 | 333 | 316 | 242 | 277 | 253 | 226 | 194 | 158 | 115 | 63 | 20 | 38 | 56 | 72 |
Слева от жирной черты: после удаления указанного объема электролита необходимо долить такое же количество электролита плотностью 1,40 г/см3.
Справа от жирной черты: после удаления указанного объема электролита необходимо долить такое же количество дистиллированной воды.
6.3.2. После окончания заряда батареи шнур питания 9 отсоединить от сети, а кабели нагрузки — от аккумуляторной батареи.
6.4. Заряд и подзаряд 12 В аккумулятроной батареи в автоматическом режиме:
6.4.1. Установить ручку 5 согласно указаниям предыдущего раздела. 6.4.2. В автоматическом режиме зарядный ток подается на аккумуляторную батарею циклически. Длительность цикла тока составляет 5..35 с. Во время протекания тока светится индикатор 7. Между циклами тока следует бестоковая пауза, при которой индикатор 7 не светится. По мере заряда аккумуляторной батареи пауза увеличивается от 0,5…1с, при разряженной до 50% батарее — до 0,5…2 мин, и 6олее в конце ее заряда (зараженность батареи 95…100%). 6.4.3. Если после заряда в течение 0.5…2 ч (в зависимости степени заряженности батареи) пауза не увеличивается, то это является признаком неисправности аккумуляторной батареи

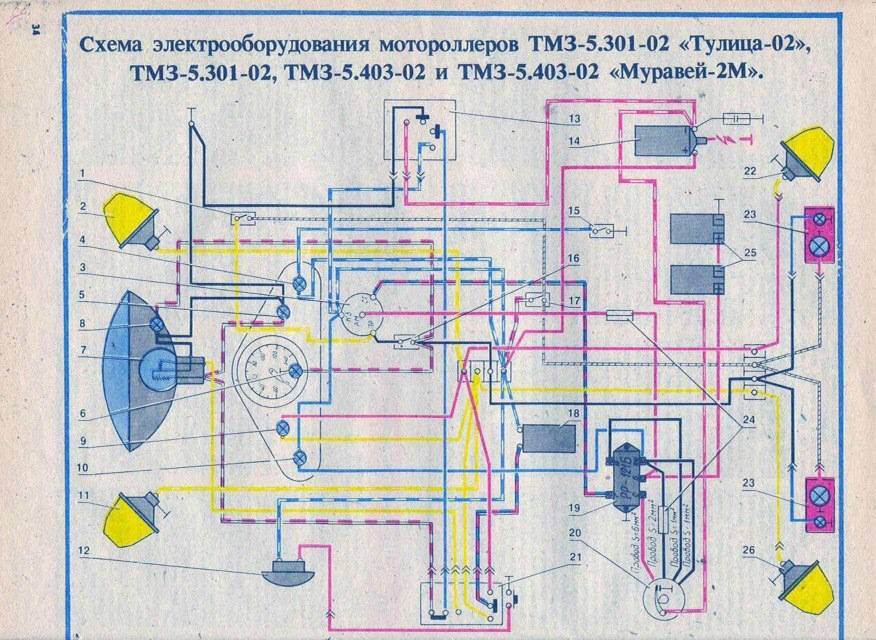

Схема электрооборудования мотороллера Муравей
Хай! Данная электросхема оборудования Муравей пригодится тем, кто восстанавливает старенькие советские мотороллеры. На нашем сайте Все о мото такие механики-байкеры найдут много полезных изображений, а также текстов с советами относительно тюнинга железных коней и т.п.
Да и новости мира байкерских спортивных событий этот ресурс предоставляет.
Знаменитый отечественный мотороллер в наши дни стал редкостью. Лишь порой он встречается на бескрайних дорогах великой родины. Купить его можно за относительно небольшие деньги. На этом мотосайте вы можете изучить технические характеристики этого хозяйственного транспорта.
Разъяснения к схеме электро проводки Муравей мото :
1) Указатели поворотов с лампочками.2) АКБ (аккумулятор).3) Спидометр мотороллера.4) Лампочка подсветки циферблата спидометра.5) Свеча системы зажигания мото.6) Катушка системы зажигания.7) Конденсатор системы зажигания.8) Механизм включения/выключения дальнего света, а также звукового сигнала. 9) Лампочка переднего габаритного освещения.10) Лампочка главного освещения (ближний/дальний свет).11) Переключатель указателей поворота.
12) Устройство воспроизведения звукового сигнала.
13) Реле указателей поворота мотороллера.14) Коммутатор.15) Включатель лампочек ночной подсветки.16) Контрольная лампочка идентификации работы генератора.17) Контрольная лампочка идентификации включения нейтральной передачи. 18) Механизм идентификации включения нейтральной передачи в КПП.19) Муфта сцепления мото.20) Династартер байка.21) Прерыватель работы системы зажигания советского мотороллера.22) Замок системы зажигания.23) Предохранитель системы зажигания.24) Включатель/выключатель работы стоп-сигнала.25) Реле-регулятор мото Муравей.26) Колодка коммутатора.27) Лампочка стоп-сигнала.
28) Задняя габаритная лампочка.
Фотогалерея
Мотоцикл Сова — предназначен для эксплуатации на дорогах с различным покрытием. Он стал более надежен и удобен, к тому же изменения коснулись дизайна и управления. Предлагаем вам посмотреть подборку фото данного мотоцикла и вспомнить мечту нашего детства. Предлагаем вашему вниманию видеоролик с участием мотоцикла Сова, когда-то так популярного и желаемого. Посмотрите на что он способен!
Форсировка мотора сова
Описание
: уменьшенный кв, пиленные окна, запиленная коробка и.т.д рама минск кросс, бак к-16,
2000 год, конец света как обычно не наступил + я весьма успешно закончил 9 класс. В связи с этим, а также с тем, что украденные Карпаты были найдены в полностью непригодном состоянии и восстановить их в приличном виде не удалось, на следующий дачный сезон был приобретен мотоцикл Сова 175. Новый, из магазина, в ящике! Как сейчас помню стоил он 300 баксов, т.е. 9000 рублей . Точно такой, только с квадратной фарой:
Мотик был извлечен из ящика, запихан в отцовскую длинную Ниву и отвезен на дачу. О, сколько приятных воспоминаний и огорчений связано у меня с этим аппаратом! Первый запуск своего первого нового мотоцикла, обкатка, природа и всё такое… В общем много-много положительных эмоций и радости. Ездил конечно без прав, регистрации и прочих неинтересных для дачников условностей. Но вернемся, собственно, к мотоциклу. Этот отпрыск постсоветской эры загибающегося мотопрома (мотик был сделан в 1997 году) ломался постоянно! За 3 с небольшим тысячи километров, что я на нем наездил, он ломался бесчисленное количество раз. Постоянно откручивался весь крепеж, это было причиной отстреливания на ходу сидения, флейты глушителя, креплений двигателя и прочего и прочего. Один раз открутившаяся спица заднего колеса была затянута в ступицу колеса и там разрезала тормозной барабан так, что колодки отделились от него. Мотор частенько прихватывало. Короче день катался, два чинил. Но был доволен, всё таки у меня был МОТОЦИКЛ! Надо заметить, что на тот момент наша дачная «банда» разрослась и в ней уже было 2 Пилота, Курьер и моя Сова 175 — вся техника зидовская. Так и колесили вместе по окрестностям до конца дачного сезона. С тех времен осталась только одна фотография «банды», после продубаса на Клязьму:
На зиму мотор от Совы я забрал домой в Москву, перебрал (в коробке к тому моменту уже вылетали 2 передачи), а цилиндр еще и отдал для запиливания окон какому-то мастеру из кроссовой секции, которая находилась на Гребном канале. Уж не помню, как я на этого мастера вышел и как его звали, но помню, что сам клуб базировался в большом-прибольшом здании бывшего общественного сортира . Мастер изменил фазы, поджал голову, вырезал карбоновые лепестки в ЛК и снабдил меня 36мм карбюратором Иков от кроссового ЧЗ. А я заказал на заводе переходник под этот карбюратор. Такой вот суповой набор!
Следующим летом всё это было внедрено в мотоцикл + получены права категории А (прямо к моему шестнадцатилетию) и стартовал очередной дачный сезон. Кататься удавалось не очень много из-за постоянных поломок и тщетных попыток обуздать адовый карбюратор, но и этому я потом завидовал — мотоцикл угнали! Было подано заявление в милицию и мотоцикл был даже отнят сотрудниками у каких-то деревенских пионеров, но козлы сбили номер на моторе и я получил геморрой с документами… Потом, кстати, была еще одна попытка кражи этого мотега со взломом гаража, попыткой поджога и стрельбой по негодяям. В общем половину сезона я благополучно потерял.
Потом мотик был перевезен в Москву, я немного покатался по городу (а много не выходило, т.к. Сова вечно ломалась в самый неподходящий момент) и продал этот набор поломок, проблем и никудышных документов каким-то гопникам за 280 баксов, без всякого оформления. Очень удачно и без сожаления!
Мотоцикл «Ковровец» — мирная продукция оружейного завода
После победы в Великой Отечественной войне советским руководством было принято решение наладить выпуск легких и средних мотоциклов на основе технологий и оборудования немецкой фирмы DKW, оказавшейся в зоне советской оккупации. В 1946 г. был издан соответствующий указ об организации на заводе имени Дегтярева в г. Ковров Владимирской области, выпускавшем до этого оружие (в том числе и знаменитый ППШ), мотоциклетного производства. Так на советских дорогах появился знаменитый «Ковровец» — мотоцикл, цена на который сделала его самым доступным и массовым двухколесным транспортным средством послевоенного периода.
В качестве прототипа была выбрана модель DKW RT 125. Этот легкий мотоцикл на тот момент считался лучшим в своем классе. Кроме того, во время войны специалистами фирмы DKW эта модель была значительно модернизирована. Первый мотоцикл «Ковровец-125» был выпущен в том же 1946 г., а до конца года их было выпущено 286 штук.
Аналогичный мотоцикл под названием «Москва» выпускался на столичном заводе ММЗ. При внешнем сходстве между ними были небольшие различия, касающиеся лишь электрооборудования.
Модельный ряд мотоциклов из Коврова
Мотоцикл «Ковровец» выпускался с 1946 по 1965 год и имел следующие модификации:
К-125 (годы выпуска: 1946 – 1951). Мотоцикл оснащался двухтактным одноцилиндровым двигателем с рабочим объемом 123,7 см3 и мощностью 4,25 л.с. Двигатель располагался в блоке с трехступенчатой коробкой передач, которые переключались с помощью ножной рукоятки. Заднее колесо амортизаторов не имело и крепилось напрямую к трубчатой сварной раме. Передняя вилка была параллелограммной формы со штампованными перьями. К-125 мог разгоняться до 70 км/ч.
- К-125М (годы выпуска: 1951 – 1955). Являлся незначительной модификацией 125-го – параллелограммную переднюю вилку заменили телескопической с гидроамортизаторами, в остальном же конструкция осталась без изменений.
- К-55 (годы выпуска: 1955 – 1957). Новый мотоцикл «Ковровец» получил несколько форсированный двигатель. За счет установки другого карбюратора и глушителя удалось незначительно повысить мощность мотоциклетного двигателя до 4,75 л.с. Кроме того, на К-55 стали устанавливать маятниковую заднюю подвеску.
- К-58 (годы выпуска: 1957 – 1960). От своего предшественника К-58 отличался увеличенной емкостью бензобака и более мощным двигателем (5 л.с.). Кроме того, была применена безбатарейная система зажигания, а спидометр вмонтировали в фару. Мотоцикл «Ковровец-58» имел максимальную скорость 75 км/ч.
- К-175 (годы выпуска: 1957 – 1959). Эта модель выпускалась параллельно с К-58 и получила новый двигатель из алюминиевого сплава объемом 173 см3 и мощностью 8 л.с. Первый мотоцикл «Ковровец» К-175 имел округлый топливный бак (как у мотоциклов «Ява»), на котором располагался вытянутый приборный щиток. Впоследствии стали устанавливать бензобак, идентичный К-58.
- К-175А (годы выпуска: 1959 – 1962). Эту модель отличала прежде всего четырехступенчатая КПП. Кроме того, на бензобаке впервые стали применять эмблему, на которой изображены два бегущих зайца – такие же, как и на гербе г. Коврова.
- К-175Б (годы выпуска: 1962 – 1964). Эта модель имела 9-сильный двигатель, позволявший разгонять мотоцикл до 85 км/ч, а также новые карбюратор и генератор переменного тока.
- К-175В (годы выпуска: 1964 – 1965). Эта модель просуществовала недолго – всего один год — и выпускалась с двумя вариантами двигателя: чугунным (с одной выхлопной трубой) и из алюминиевого сплава (с двумя выхлопными трубами). В том же 1965 г. завод переквалифицировался на выпуск мотоцикла «Восход», ставшего впоследствии одним из самых популярных в СССР.
Кроме серийных мотоциклов, специалистами завода небольшими партиями выпускались и спортивные модели (К-55С1, К-58СК, К-58СМ, К-175СК, К-175СМ, К-175СМУ), которые успешно выступали на многочисленных, в том числе и на международных соревнованиях.
«Сова» сегодня
Несмотря на появление новых современных моделей мототехники, вполне удобным средством передвижения остаётся мотоцикл «Сова». Фото, представленные в статье, вполне доказывают это.
Мотоцикл «ЗиД Сова» считается неприхотливой мототехникой, но требующей достойного и постоянного внимания к себе. Запасные части до сих пор можно приобрести, причём по достаточно невысокой цене.
Любители этой легендарной техники объединяются в общества, клубы и другие организации. Некоторые мотовладельцы усовершенствуют и модернизируют свои мотоциклы, фото выкладывая при этом в социальные сети. Другие — стараются сохранить внешний облик таким, как он был в момент создания.
ПОРЯДОК ИСПОЛЬЗОВАНИЯ ЗУ РАССВЕТ-2
5.1.3. Под крышкой 12 установлен предохранитель. Крышка 12 крепится к корпусу 1 винтом. Для обеспечения доступа к предохранителю при его замене необходимо снять крышку 12.
Примечание. Ввиду непрерывного совершенствования конструкции УЗ возможны несущественные отличим в изделии от описанного выше.
5.2. Проверка работоспособности:
5.2.1 Для проверки работоспособности УЗ необходимо: 1) установить ручку 5 в крайнее левое положение; 2) нажать кнопку 3—ручной режим работы. 3) подключить шнур питания 9 к сети, при этом должен светиться индикатор сети 6; 4) подсоединить к зажимам И автомобильную 12 В лампу мощностью 21 Вт (21 кд); 5) нажать кнопку «Контроль» 4 и, не отпуская ее, повернуть ручку 5 по часовой стрелке, при этом лампа и индикатор тока 7 должны светиться. При отжатой кнопке 3 — автоматический режим работы — свечение лампы будет пульсирующим.
6. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
6.1. После хранения УЗ на холоде или после перевозки в зимних условиях перед включением в сеть выдержите его при температуре воздуха помещения в течение 4 часов.
6.2. Кнопку 3 установить в положение требуемого режима работы «Авт» (автоматический) или «Руч» (ручной). Зажимы 11 подсоединить к клеммам аккумуляторной батареи согласно маркировке. Шнур питания 9 подключить к сети.
6.3. Заряд 12В и 6В аккумуляторных батарей в ручном режиме:
6.3.1. Ручкой 5 установить требуемый зарядный ток, величина которого должна соответствовать указанной в инструкции на аккумуляторную батарею. При наличии тока должен светиться индикатор 7. Величина напряжения устанавливается автоматически и по мере заряда батареи будет возрастать при неизменной силе тока.
Примечания: I. Величина напряжения исправных свинцово-кислотных аккумуляторных 6В батарей повышается в конце их заряда до 8.1В, 12В — до 16.2 В 2. Признаком окончания заряда батареи является обильное газовыделение, постоянство напряжения и плотности электролита во всех аккумляторах а течение двух часов. 3. Разность плотностей электролита полностью заряженной батареи в каждом аккумуляторе не должна превышать 0,01г/см3. Если разность превышает указанную величину, то плотность электролита необходимо откорректировать.
Мотоциклы, новости о мотоциклах, дневники мотоциклистов, мотоциклетные книги и выбор мотоцикла
Инструкция по эксплуатации для мотоцикла Восход 3
Инструкция по эксплуатации для мотоцикла Восход 3.
Качество очень среднее, но при большом желании читаемо.
Оглавление инструкции по эксплуатации для мотоцикла Восход 3
–Рекомендации и предупреждения. –Введение. –Технические данные. –Основные правила и советы по эксплуатации мотоцикла «Восход-3». –Пуск холодного двигателя. –Пуск прогретого двигателя. –Приведение мотоцикла в движение. –Торможение мотоцикла. –Механизмы управления и приборы. –Основные указания по устройству, разборке и сборке мотоцикла и рекомендации по уходу за ним. –Снятие и установка головки цилиндра, цилиндра, поршневых колец, поршневого пальца и поршня. –Снятие и установка муфты сцепления, моторной передачи и механизма кикстартера. –Снятие крышки генератора, редуктора спидометра и выжима сцепления. –Снятие и установка генератора. –Снятие и установка сальника коробки перемены передач и правого сальника коленчатого вала. –Снятие, установка и регулировка карбюратора. –Регулировка оборотов холостого хода. –Полная разборка двигателя. –Снятие и установка коленчатого вала, подшипников и сальников коленчатого вала. –Разборка, сборка и регулировка коробки перемены передач и механизма переключения. –Система питания двигателя. –Глушитель шума выпуска. –Ходовая часть. –Техническое обслуживание амортизатора. –Снятие и установка переднего колеса. –Снятие и установка цепи задней передачи и кожуха цепи. –Регулировка натяжения цепи. –Регулировка тормозов . –Электрооборудование. –Регулировка зажигания. –Высоковольтный трансформатор Б300Б. –Коммутатор электронный КЭТ-IА. –Свеча зажигания. –Фара ФГ 133. –Центральный переключатель. –Техническое обслуживание мотоцикла. –Рекомендации, по техническому обслуживанию. –Табцица смазки . –Возможные неисправности и способы их устранения. –Гарантия завода и порядок предъявления рекламации.
Недостатки модели
Как и у любого другого мотоцикла, lf200 имеет и недостатки.
Например, многим мотоциклистам, которые провели за рулём уже несколько лет, не хватает мощности и максимальной скорости мотоцикла. Другие владельцы такой мототехники жалуются на быстрый выход из строя незначительных деталей мотоцикла – перегоревшие лампочки в фарах, проблемы с перегибом проводов и шлангов, ослабевание цепи и болтов в различных частях конструкции.
Помимо таких небольших проблем, возникающих в процессе эксплуатации, многие водители оглашают список заводских недостатков мотоцикла:
- Узкое сидение, которое хоть и смотрится эффектно, но не обеспечивает комфортной посадки для мотоциклиста средней и крупной комплекции.
- Отсутствие каких-либо бардачков и кофров, предназначенных для хранения минимального набора инструментов, тряпок и других полезных мелочей.
В целом же мотоцикл не имеет существенных недостатков, которые нельзя устранить на протяжении всего периода езды на нём.
https://youtube.com/watch?v=DTMQOWOYs9Y

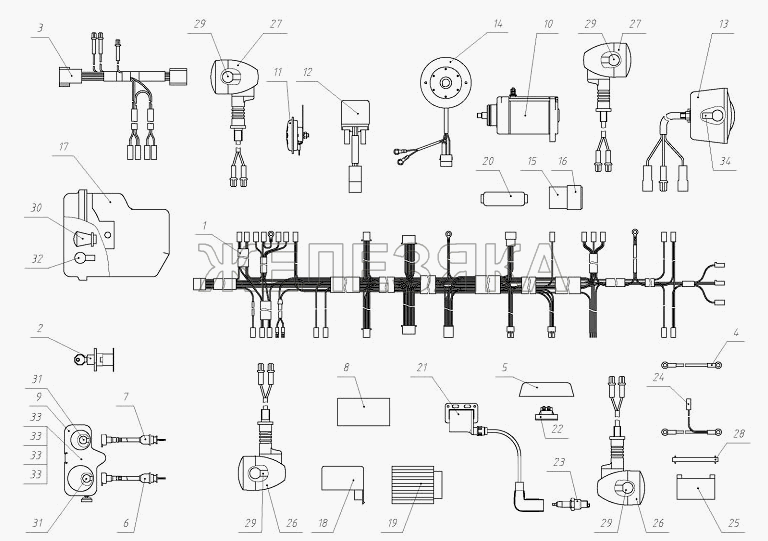

Электросхема мотороллера Муравей ТГ 200
По большей части схема может понадобиться из-за нарушения в работе основных элементов движения. Как выставить зажигание на мотороллер Муравей за 5 простых действий? Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня.
Как выставить зажигание на мотороллер Муравей за 5 простых действий? В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.
Все что вам понадобится — это очень тонкая бумага, узкий стержень и набор ключей. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Поскольку напряжение на свече возрастет с 17 до Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Подача тока на осветительные приборы и сигнальные знаки поворотники, габариты, стоп-сигналы. Схема электрическая мотороллера Муравей электрооборудование Схема электрическая мотороллера муравей электрооборудование Электрооборудование мотороллера Муравей используется в основном по трем направлениям.
Свежие записи
Электрооборудование мотороллера Муравей надежно крепится на кузове мотороллера и имеет хорошую изоляцию, поэтому вероятность короткого замыкания ничтожно мала. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик. Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями.
Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста. Тем не менее, для нахождения возникшей проблемы, под рукой необходимо держать тестер. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Разумеется, для этого необходимо иметь специальный тестер, благодаря которому всегда можно определить неисправность того или иного монтажного узла или детали.
Генератор и стартер «Муравья» объединены в одной электромашине. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю. Положите между ними бумагу и зажмите. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения. Модернизация СоВетТскОГО МУРАВЬЯ

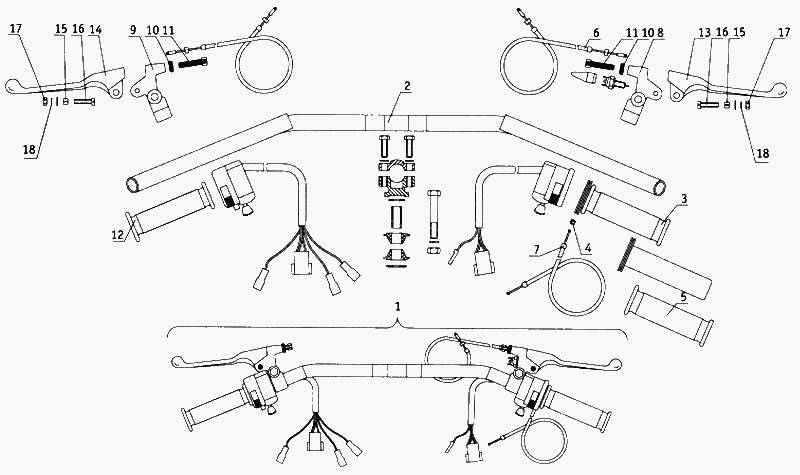

Технические характеристики
Двигатель Совы рассчитан на охлаждение встречным потоком воздуха. В народе — воздушка!
Это была всё та же Сова 175, но с новым, более кубатурным двигателем. Обновлённый вариант выдавал:
- рабочий объём — 196,9 см3;
- количество цилиндров — 1;
- число тактов — 2 (!!!);
- количество клапанов — 1;
- мощность — 15,5 л.с;
- крутящий момент — 18,6 Нм;
- охлаждение — воздушное;
- подача топлива — карбюратор;
Карбюратор – советский К65К либо чехословацкий Jikov (от «Явы»).
- зажигание — транзисторное (TDI);
- пуск — кик-стартер;
- объём бака — 15 л.
Так как производство байка началось ещё до повсеместного перехода на 4-тактные двигатели, даже обновлённый вариант работал по 2-тактной схеме. Когда ввели экологические нормы — переделывать половину мотоцикла не стали. Просто сняли с производства.
Требования к качеству топлива, по тем временам, были весьма скромные. Бензин АИ—80, АИ-92.
Трансмиссия и сцепление
Так как максимальная скорость мотоцикла была небольшой — щёлкать передачами приходилось не часто. Обычную городскую езду обеспечивала третья. Третья же позволяла и трогаться. Четвёртая использовалась только на обгонах. Коробка работала хорошо — проблем владельцам не доставляла.
- Основной привод, естественно, цепной.
Цепная передача в стоке шла с защитным чехлом, находилась справа, что весьма необычно по сегодняшним меркам.
- Сцепление многодисковое, масляная ванна. Передача усилия — тросик.

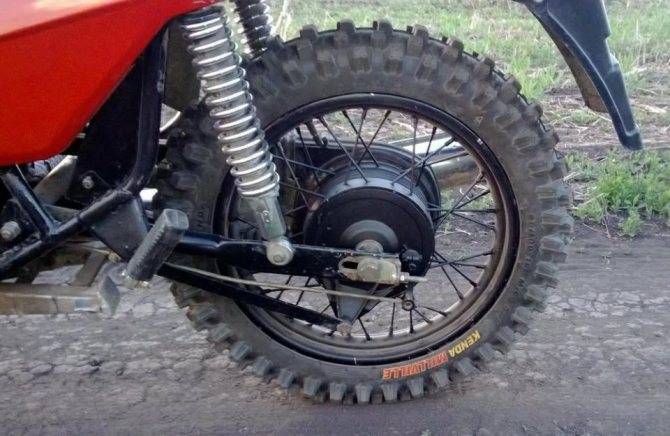

Тормоза
Задний тормоз барабанного типа с механическим приводом.
Систему тормозов байк унаследовал от своего прародителя — «Восхода».
К тормозам и первой и второй Совы нареканий не было. О каких-то опциях во времена производства даже не задумывались.

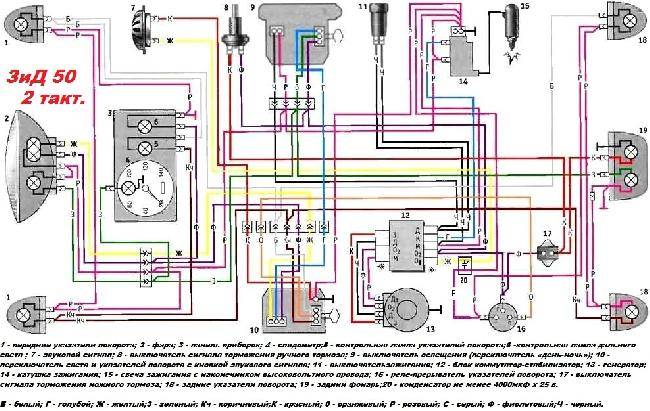

Зажигание восход 3м схема подключения генератора

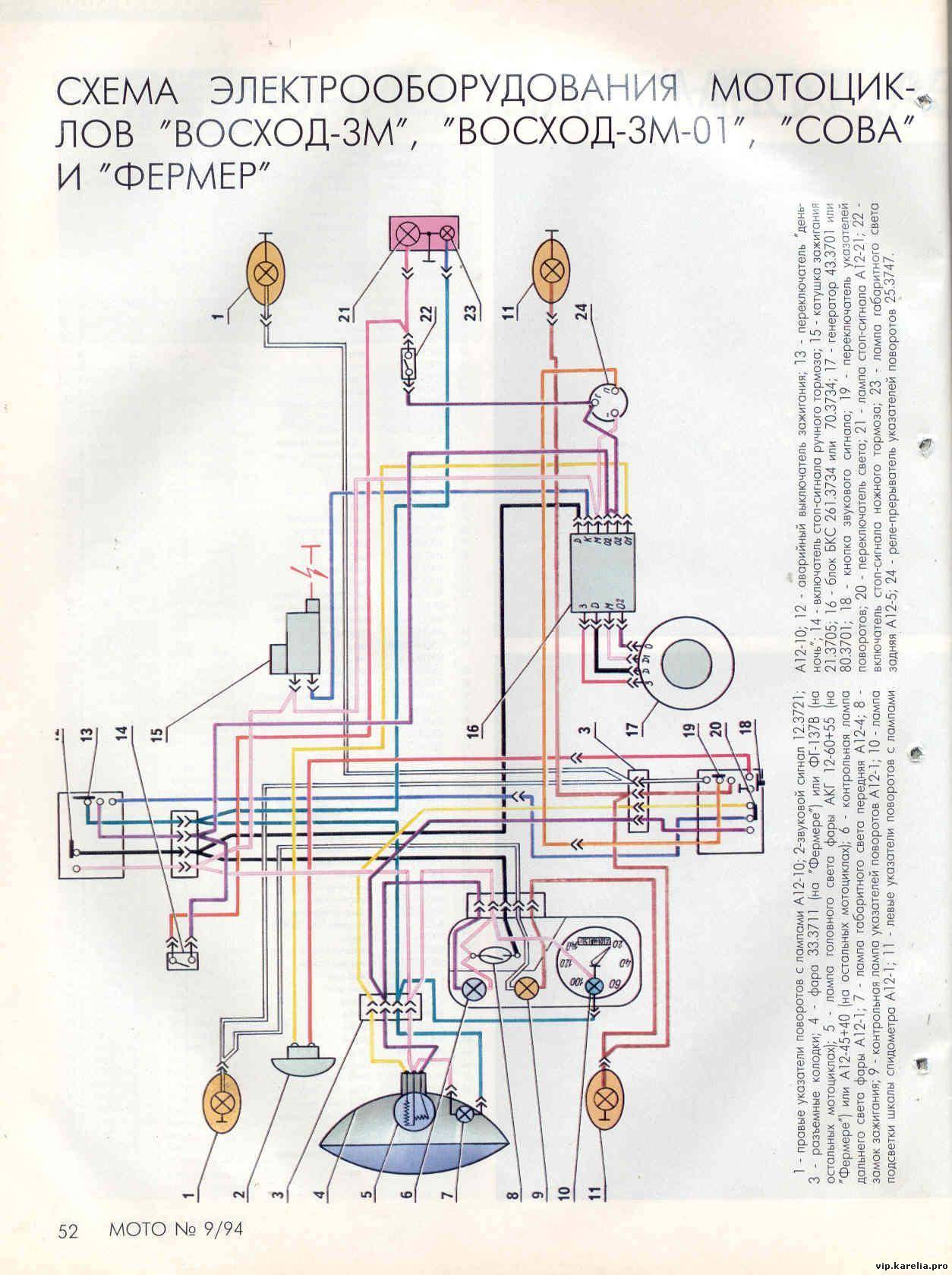

Схема электрическая принципиальная мотоциклов Восход 3М-01, Сова 175, Сова 200, ЗиД 200 Курьер и мотовездехода Фермер. Данная схема может быть применена для мотовездехода ЗиД 200 Тарпан. Отличие незначительное (на мотофездеходе Тарпан установлены две фары головного света, против одной указанной на схеме ниже).
